Гибкие связи для газобетона: особенности применения

Применение кладочных сеток

Крепление облицовочного кирпича к несущей стене очень часто осуществляется при помощи кладочной сетки. Это достаточно старый, но надежный способ. Сетка стоит недорого, не требует сложного монтажа, но должна закладываться на момент строительства стены из газобетона, на готовую конструкцию прикрепить сетку не получится. Сетка нужна для того, чтобы при усадке строения нагрузка распределилась равномерно и не появилось трещин на фасаде. Использовать можно металлическое изделие или из оцинкованной сетки.


Крепление сетки к пеноблоку


Вариант крепления сетки к стене при помощи кусочков нарезанной монтажной ленты саморезов по дереву

Крепление облицовочного кирпича к стенам при помощи сетки должно происходить каждые три ряда. Если применяется кладка из 2 блоков, то можно класть сетку каждые 4 ряда. Если применяются не очень прочные блоки, допустима более частая укладка сетки, но не в коем случае не более редкая. Армировать ряд необходимо с нулевого: это поможет прочно закрепить облицовку, избежать ее повреждений в дальнейшем.


Другой вариант крепления строительной сетки

Данный тип крепления для облицовочного кирпича может изготавливаться из разных материалов, например, стали, стеклопластика

Выбирая сетку, надо обращать внимание на ее жесткость, например, стеклопластиковая не подходит для участков стены, на которые воздействует большая нагрузка. Надежнее всего считается металлическая сетка, ее можно применять для любых типов строений

Сталь хорошо пружинит, не боится сильных физических воздействий, крепка на разрыв, при этом имеет малый вес и не перегружает конструкцию. Это одно из наиболее простых и практичных креплений для кирпича облицовочного кирпича. Металлическая сетка острая, поэтому велик риск получить травму. Базальтовая в этом плане намного безопаснее, к тому же она не ржавеет, а нагрузки может выдержать такие же.

Крепление стены из облицовочного кирпича к газобетону при помощи сетки имеет следующее особенности:

  • Выдерживает нагрузку до 50 кН/м.
  • Имеет высокую прочность.
  • Небольшая масса изделия не воздействует на конструкцию как дополнительная нагрузка.
  • Может растягиваться, поэтому обладает определенной пластичностью.
  • Если использовать металлическую сетку, внутри стен могут образовываться мостики холода, базальтовый вариант избавляет от этой проблемы.
  • Стоит заметить, что на растяжение более прочной является именно базальтовая сетка.
  • Не боится воздействия окружающей среды. Если сетка из базальта или нержавеющей стали, обычная сталь под воздействием влаги и кислорода может окисляться, отчего появляется ржавчина, и изделие со временем теряет свои качества.

Вывод: крепление облицовочного кирпича к газобетону возможно разнообразными способами, выбор которых зависит не только от стоимости изделий, но и от стадии строительства.

Видео:

Видео:

Видео:

Что представляют собой гибкие связи для облицовочного кирпича и газобетона технология крепления

При этом, использовать его как основной материал нельзя, что создает определенные сложности при укладке на утепленную стену с образованием вентиляционного зазора.

Появляется необходимость в механическом соединении облицовочного слоя, иначе появится просто отдельно стоящая стена в полкирпича.

Обратите внимание

Если ведется строительство без наружного утепления, производится перевязка наружного слоя тычковыми кирпичами, периодически укладываемыми через определенное количество рядов.

Сложнее ситуация с утепленной стеной.

Конструкция связки в таких случаях представляет собой стержень, проходящий сквозь утеплитель в стену, другой конец которого закладывается между рядами облицовки.

Гибкие материалы: Что собой представляет гибкий кирпич и как его использовать?

Перед началом установки гибких связей (что означает — перед началом облицовки дома кирпичом) следует определиться с их размером и количеством.

L = 90 T 40 90= 220 T

  • где L — длина анкера.
  • T — толщина утеплителя.
  • 90 и 40 — соответственно глубина анкеровки (закладки) и величина вентиляционного зазора. При толщине утеплителя 50 мм потребуются анкера длиной 270 мм.

Количество элементов можно узнать в проектной документации, но при отсутствии доступа к ней (например, во время покупки) можно просто подсчитать площадь стен и приобрести материал с некоторым запасом.

Порядок установки гибких связей в газобетоные стены таков:

  • По установленной схеме размечаются центры отверстий, соответствующие по высоте междурядным промежуткам облицовочного кирпича.
  • Сверлом или буром перфоратора диаметром 10 мм делается отверстие глубиной не менее 90 мм (обычно делают 100 мм).
  • Пыль из отверстия следует удалить при помощи специальной груши, прилагающейся к набору гибкой арматуры вместе с ключом для завинчивания анкеров.
  • Анкер вставляется в отверстие на всю длину гильзы, специальным ключом закручивается до упора.
  • При помощи пластиковой шайбы-фиксатора прижимается утеплитель.
  • Свободный конец гибкой связи закладывается между рядами облицовочного кирпича.
  • Вокруг дверных или оконных проемов, у парапетов и деформационных швов, а также по углам здания устанавливаются дополнительные гибкие связи с шагом в 300 мм. Расстояние до проема по вертикали — 160 мм, по горизонтали — 120 мм.

ВАЖНО!

Установка утеплителя может производиться до закладки гибких связей или после этого.

В первом случае появляется возможность более прочного соединения анкера со стеной, заделки отверстий раствором. При этом, монтаж утеплителя осложняется необходимостью прокалывать материал стержнями, торчащими из стены, что может послужить причиной перекоса или образования щелей.

Второй вариант проще, но требует тщательного подбора сверла для максимально плотной установки анкеров в стену, поскольку уплотнить соединение раствором в этом случае весьма проблематично.

При возведении стен с непаропроницаемым утеплителем (пенопласт, пенополиуретан) с одновременной облицовкой, рекомендуемая последовательность действий меняется:

  • Закладывается гибкая связь.
  • Возводится наружный облицовочный слой на высоту установки следующего анкера.
  • Монтируется утеплитель.
  • Производится кладка основной стены.
  • Устанавливается следующий анкер.
  • Далее процесс продолжается в том же порядке.

Такая методика применяется ввиду отсутствия вентиляционного зазора, что позволяет одновременно строить все слои стены.

Если гибкие связи устанавливаются в стены с вентиляционным зазором, также рекомендуется вести кладку с опережением облицовочного слоя:

  • Устанавливается связь.
  • До уровня следующего анкера строится наружная стена.
  • До уровня следующего анкера строится внутренняя стена.
  • В промежуток между ними устанавливается утеплитель.
  • Закладывается гибкая связь, утеплитель при помощи шайбы-фиксатора прижимается к несущей стене.
  • Процесс повторяется снова.

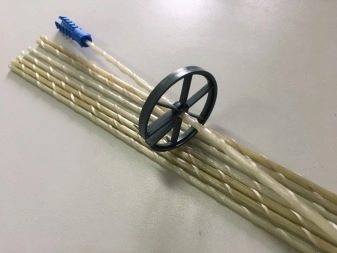

Гибкие связи с песчаным покрытием для бетона и кирпича

Фиксатор в набор не входит, приобретается отдельно!

Специализированный крепеж для связи несущей стены и облицовки в бетонных и кирпичных стенах. Гибкие связи для кирпичной кладки и бетона обеспечивают высокую надежность всей конструкции, просты в работе и доступны по отличной цене.

Конструкция. Гибкая связь изготавливается из базальтопластиковой арматуры (композит из базальтового волокна и связующей эпоксидной смолы), законцовки покрыты песком. В комплекте идет пластиковый дюбель тип Т.

Особенности и преимущества. Гибкие связи для облицовочного кирпича обладают стойкостью к воде, перепадам температур, кислотам и другим негативным воздействиям. Покрытие из песка повышает прочность установки в шве.

Расчет и установка гибкой связи для бетона и кирпича

Использование гибких связей при возведении стен из кирпича или бетона с облицовкой из штучных материалов требует соблюдения нескольких простых рекомендаций.

Подбор длины и количества гибких связей

Выбор длины гибких связей осуществляется в соответствии с простой формулой:

Где L – искомая длина крепежа, 90…150 – глубина установки гибкой связи в несущую стену, T – толщина теплоизоляции (независимо от типа), d – воздушный зазор, 90 – глубина установки гибкой связи в слой облицовочного материала.

Если в стене не предусмотрен воздушный зазор, то в расчет не принимается величина d, если нет теплоизоляции, то отбрасывается и величина T.

Что касается количества крепежей для кирпичной кладки или бетона, то достаточно использовать всего 5 изделия на кв.м.

Порядок использования гибких связей

Порядок работы зависит от используемого материала теплоизоляции и материала стен. Наиболее просто осуществляется кладка стен из любых типов кирпича с теплоизоляцией из минеральной ваты:

Выполняется кладка несущей стены и облицовочного слоя на высоту, соответствующую высоте теплоизоляционного материала;

В образовавшийся зазор укладывается лист минеральной ваты;

Поверх всей стены устанавливаются гибкие связи. В том случае, если горизонтальные швы несущей стены и облицовочного слоя не совпадают, то связи монтируются в вертикальные швы несущей стены;

Выполняется кладка одного ряда над гибкими связями;

Повторяются все описанные выше шаги.

При использовании пенополистирола порядок работ несколько видоизменяется:

Выполняется кладка облицовочного слоя на высоту, меньшую высоты листа пенопласта (оптимально – меньше на один ряд);

Выполняется установка листа теплоизолятора;

Выполняется кладка несущей стены до уровня облицовочного слоя;

Устанавливаются гибкие связи, при этом они протыкают пенополистирол. Если швы кладок не совпадают, то следует монтировать связи в вертикальных швах несущей стены;

Выполняется кладка обеих стен на один ряд;

Повторяются все описанные выше шаги.

Если ведутся работы по монолитной бетонной стене, то порядок установки следующий:

В стене размечаются, высверливаются и прочищаются отверстия. Размещать отверстия следует так, чтобы связи попадали в швы облицовочного слоя;

Гибкие связи монтируются в отверстия с помощью дюбелей;

Монтируется лист теплоизоляционного материала (накалывается на гибкие связи), при необходимости выполняется фиксация с помощью шайб;

Выполняется кладка облицовочного слоя.

Дополнительной обработки стена с гибкими связями не требует.

Виды и монтаж гибких связей для кирпичной кладки

Гибкие связи для кирпичной кладки – важный элемент строительной конструкции, соединяющий несущую стену, утеплитель и облицовочный материал. Таким способом достигается прочность и долговечность возводимого здания или постройки. В настоящее время не используются армирующие сетки, так как они зарекомендовали себя с отрицательной стороны, а применяются специальные металлические стержни.

Внутренние стены строения всегда имеют практически идеально стабильную температуру, из-за того, что на них не влияют внешние погодные условия. Однако, облицовочная (наружная) стена легко может нагреваться в тёплое время до + 700 градусов Цельсия, охлаждаться в зимний период до минуса 400 градусов. Такие температурные перепады между внутренней и внешней стеной приводят к тому, что изменяется геометрия внешней облицовки.

Гибкие связи в этот момент позволяют сохранить целостность конструкции и избежать трещин. Армирующие анкеры отлично гнутся, выдерживают растяжение и обладают высокой коррозионной стойкостью. Эти стержни не создают мостиков холода при низкой теплопроводности. Такие характеристики позволяют добиться высокой надёжности и длительного срока эксплуатации здания.

Конструкция представляет собой фигурный стержень из металла длиной от 20 до 65 см. Эти детали позволяют связать между собой все элементы стены, в том числе и облицовочный кирпич и газобетон. Размер выбираемой связки зависит от строительных особенностей, применённых при возведении конкретного здания. Так, для домов не выше 12 метров рекомендуют использовать стержни с сечением в 4 миллиметра. Для более высоких сооружений, подходят металлоконструкции с сечением в 6 миллиметров.Гибкая связь также имеет на обоих концах утолщение, выполненное из металла. Это необходимо для более надёжного крепления конструкции, так как они играют роль анкеров, которые прочно фиксируются в швах кирпичной кладки. Песчаные крепежи отлично сочетаются с раствором, применяемым для устройства швов между кладкой. Он обеспечивает крепкую фиксацию гибкой связи. Стены дополнительно защищаются от коррозии.

Строительный элемент применяют для стен с классической кирпичной кладкой, газоблоков и облицовочного кирпича. Производится несколько видов стержней.

Базальтовые

Этот композитный материал обладает небольшим весом и при этом выдерживает высокую нагрузку. Такую продукцию, например, производят в России под торговой маркой «Гален». Она имеет самый низкий вес и не создаёт дополнительной нагрузки на фундамент дома.

Стальные

Изготавливаются из углеродистой стали и обладают высоким уровнем защиты от коррозии. Наиболее популярны у профессиональных строителей гибкие связи Bever производства Германии. Для защиты от ржавчины покрываются специальным составом из цинка.

Стеклопластиковые

Лишь немногим уступают базальтовым стержням по некоторым характеристикам. Так, они менее упруги, но обладают хорошей прочностью на растяжение. Не подвергаются коррозии.

Металлические

Изготавливаются из нержавеющей стали. Эти гибкие связи способны образовывать мостики холода, поэтому их применяют только с утеплителем.

Выбор того или иного вида материала зависит от конкретных условий, в которых будет производиться монтаж, а также от компонентов, контактирующих с обвязкой.

Общие рекомендации по применению металлических гибких связей в составе многослойных и двухслойных кладок наружных стен.

Настоящие рекомендации содержат техническую инфор- мацию по металлическим гибким связям Termoclip, применяемым в составе многослойных и двухслойных кладок наружных стен зданий различного назначения согласно СТО 47427616-001-2016.

Проектирование наружных многослойных и двухслойных стен, в т.ч. со средним слоем из эффективной теплоизоляции, следует выполнять с учетом положений СП 15.13330.2012 «Каменные и армокаменные конструкции». Производство и приёмку работ по возведению каменных конструкций из керамического и силикатного кирпича, керамических, бетонных, силикатных и природных камней и блоков следует вести с учетом СП 70.13330.2012 «Несущие и ограждающие конструкции».

Несущая или самонесущая многослойная или двухслойная конструкция наружных стен зданий выполняется из штучных материалов, монолитного железобетона и др. конструкций с внешним облицовочным слоем из кирпича и камня.

Прочность кладочных материалов внутреннего слоя многослойных конструкций из легких бетонов, в том числе из ячеистого бетона следует принимать не ниже класса В2 при плотности не менее D450.

В многослойных стенах из кирпича и камня применяется теплоизоляция из пенополистирола, пенополиуретана, жестких и полужестких минераловатных плит с гофрированной структурой волокон и др. Закрепление теплоизоляции к основанию должно выполняться с плотным прилеганием к основанию с применением фиксатора связи (полимерного прижимного диска).

Для лицевого слоя кладки толщиной до 120 мм следует при- менять пустотелый кирпич с утолщенной наружной стенкой не менее 20 мм, клинкерный или полнотелый кирпич (в том числе пустотностью до 13 %). При толщине облицовочного слоя 250 мм допускается применение пустотелого кирпича с большей пустотностью. Облицовочные стеновые материалы, фиксируемые металлическими гибкими связями Z-образной формы, не объединенные продольными стержнями или сетками, как правило, применяют с пустотностью не более 27 % . Больший процент пустотности допускается в случае заполнения пустот легким бетоном, раствором марки не ниже М25.

Опирание лицевого слоя кладки должно выполняться на консоли междуэтажных железобетонных перекрытий при обеспечении допустимого отклонения от вертикальной грани торцов перекрытия (свес) не более 15 мм.

Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять, как правило, 12 мм. Швы кладки армокаменных конструкций должны иметь толщину не более 16 мм и превышать диаметр арматуры не менее чем на 4 мм. Толщина вертикальных швов, как правило, составляет 10 мм. (Толщина вертикального шва с вентиляционным отверстием должна соответствовать толщине вентиляционной коробочки – 13мм). Расшивку швов кладки облицовочного слоя следует выполнять «заподлицо» или с внешним валиком.

Вентиляционные отверстия в лицевой кладке следует располагать в вертикальных швах с установкой вентиляционных коробочек в соответствии с расчетом как для конструкций с вентилируемой воздушной прослойкой. Вентиляционные отверстия рекомендуется располагать поэтажно, с шагом по горизонтали не более 510мм в два ряда (в нижней и в верхней части поэтажного воздушного зазора). Дополнительные вентиляционные отверстия располагают попарно в зоне нижнего откоса каждого проема и над перемычкой проема, если расстояние от верхней плоскости перемычки до плиты перекрытия более 65мм. Крепление к лицевому слою стен с гибкими связями растяжек, вентиляционного и другого инженерного оборудования не допускается.

Для устройства многослойной или двухслойной кладки предусмотрено использование следующих комплектующих:

  • Металлические гибкие связи (МГС) в ассортименте согласно функциональному назначению;
  • Связь кладки;
  • Фиксаторы связи (для многослойных кладок);
  • Вентиляционные коробочки.

Забивные анкеры для гибкой связи кирпича и газобетона

Анкер для гибкой связки представляет собой стержень круглого сечения длиной 150-650 мм с анкерными частями на обоих концах. Изделия выпускаются по ГОСТ Р 54923-2012.

Преимущества такого крепежа:

  • механическая прочность в сочетании с гибкостью;
  • отличные компенсационные, амортизирующие свойства;
  • устойчивость к коррозии, агрессивным средам, перепадам температур;
  • простота монтажа и долговечность – служат до 100 лет;
  • низкий вес – не утяжеляет облицовку и газобетонные стены;
  • не допускают появления мостов холода в кладке.

Виды забивных анкеров – гибких связей

Производители предлагают несколько видов стержней:

Стальные. Изготавливаются из нержавеющей или углеродистой стали с последующей оцинковкой. Обладают антикоррозийными свойствами, повышенной прочностью.

Базальтовые. Отличаются высокой гибкостью, низкой теплопроводностью. Используются преимущественно в малоэтажном строительстве, т.к. не являются мостиками холода.

Стеклопластиковые. Не подвержены коррозии, прочные. Отличаются небольшой гибкостью и подходят только для строений на плотных грунтах. Также обладают низкой теплопроводностью и низкой ценой.

Размер и количество анкеров

Для облицовки дома из газобетона подойдут любые из этих гибких связей. Нужный размер (длину) анкеров можно рассчитать по формуле:

L = (60…150) + T + d + 90

где: L – длина анкера, 60…150 – заглубление изделия в основание, T – толщина утеплителя (при его наличии), d – толщина воздушного зазора, 90 – заглубление в облицовку.

Количество анкерных креплений рассчитывается исходя из расхода на 1 кв. метр облицовочной кладки. В среднем на 1 м⊃ нужно 3-5 связи, плюс дополнительные связки у оконных и дверных проемов, в углах стен.

Какие существуют способы облицовки газоблока кирпичом

Газоблоковую стену можно обкладывать несколькими способами. Имеется в виду расстояние между кирпичом и газобетонным блоком, а также наличие утеплителей, если предусмотрен зазор между стеной и облицовкой. Рассмотрим подробно каждый из них.

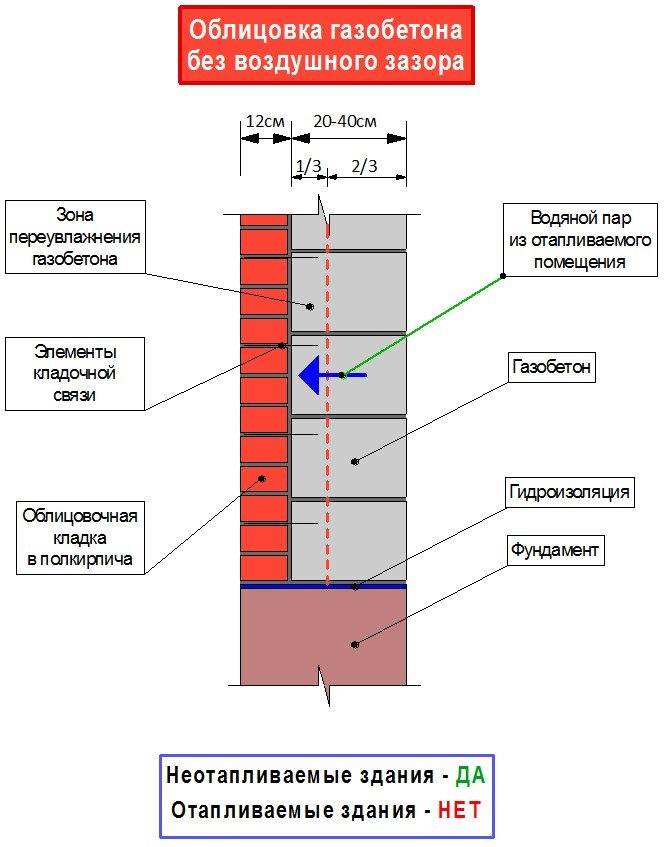

Плотная кладка без зазоров и вентиляции

Опасность скорейшего разрушения появляется в том случае, когда планируется использование отапливаемого помещения. То есть, разница температур внутри и снаружи дома существенно сократят сроки эксплуатации такого здания. При нагреве помещения изнутри, водяные пары начнут перемещаться через пористый газобетон наружу. При отсутствии зазора или утеплителя они будут накапливаться между газоблоком и кирпичом, разрушая оба материала. При этом конденсат скапливается неравномерно, что ускоряет процесс распада и деформации структуры газоблока. Наиболее экономически выгодным будет использование наружного утепления в виде минеральной ваты или отделки мокрой штукатуркой. Подобная отделка газобетона кирпичом (без зазора) применяется только к не отапливаемым зданиям.

Кладка кирпичом на расстоянии от газоблоков без вентиляции

В правилах СП 23-101-2004 (Проектирование тепловой защиты строений) имеется предписание о принципе расположения слоёв между стеной и поверхностью облицовки, в котором говорится, что чем ближе к наружному слою стены, тем паропроницаемость материала должна быть ниже. В соответствии с пунктом 8.8 слои с большей теплопроводимостью и паропроницаемостью должны располагаться ближе к наружной поверхности стены. Английские специалисты после проведения ряда исследований объяснили, что надо располагать слои так, чтобы паропроводимость к наружному слою повышалась с разницей не менее, чем в 5 раз от внутренней стены. Если выбирается этот способ облицовки, то согласно правилам пункта 8.13 толщина невентилируемого промежутка должна быть не менее 4см, при этом слои рекомендуется разделять глухими диафрагмами из негорючего материала на зоны по 3м.

Гибкие связи для укладки газобетона: разновидности и виды

Гибкая связь для газобетона представляет собой стержень изготовленный из базальто- и стеклопластика. Он имеет круглое сечение и рифленую структуру. На конце стержня имеется анкер. При вкручивании он расширяется и надежно фиксирует гибкую связь к стене. В зависимости от способа применения, их длина может составлять от 18 см до 60 см.

На данный вопрос нельзя дать точно ответа, пока мы не знаем, какой именно товар вам потребуется. Цена гибких связей напрямую зависит от нескольких факторов:

  • Во-первых, это материал из которого изготовлен стержень;
  • Во-вторых, диаметр;
  • Третьим фактором является длина.

Раньше для связки облицовочного слоя и стены использовали либо металлическую сетку, либо (чаще всего) анкера из тонкой арматуры. Такая методика имела отрицательное свойство — поскольку нагревается или остывает только наружный слой, то его размеры подвержены постоянным изменениям.

Это приводит к постоянным подвижкам стержней, понемногу расшатывающим гнезда и снижающим прочность крепления. В конечном счете связка просто теряла свои механические качества, поскольку стержни не держались в стене.

Решением вопроса стали гибкие связи, обладающие некоторой эластичностью. Они способны менять вектор направления стержня без разрушения прочности закладки. В стену производится крепление анкерного типа — при завинчивании стержень увеличивает диаметр и прочно закрепляется в гнезде.

Второй конец закладывается между рядами, осуществляя связку слоев. Кроме того, для уплотнения утепляющего материала имеется специальная пластиковая шайба, прижимающая утеплитель к стене. Она не дает материалу отставать от стены, исключает сползание или иную деформацию.

На подвижки внешнего облицовочного слоя такой тип связей реагирует некоторым смещением без ослабления жесткости соединения с обоими слоями — основной стеной и облицовкой, что намного увеличивает срок службы и решает проблемы жестких связок.

В качестве материала для изготовления гибких связей используется нержавеющая сталь или более новая разработка — композитные полимерные материалы:

  • Базальтопластик.
  • Стеклопластик.

ВАЖНО!

Гибкие материалы: Купить кабель кг 1х50 силовой гибкий медный в ГК Электрокабель

Полимерные материалы не создают мостиков холода, способствуя более эффективному теплосбережению и увеличению срока службы стеновых материалов.

При возведении многослойных стен с утеплителем или воздушной прослойкой возникают проблемы сохранения целостности всей конструкции при изменениях температуры окружающей среды, оседании и сезонных подвижках грунта. На помощь приходят специализированные армирующие изделия – композитные гибкие связи (ГС), изготовленные из полимерных материалов.На гибкие связи для кладки из полимерных материалов возлагается решение нескольких задач:

  • Механическое соединение несущего слоя с облицовочным при наличии воздушного зазора или теплоизоляционного материала;
  • Компенсация смещений основной стены и облицовки друг относительно друга при перепадах температур, подвижках грунта и т.д.;
  • Исключение возможности образования «мостиков холода» и общее повышение теплотехнических характеристик сооружения.

Сегодня композитные гибкие связи для облицовочного кирпича находят все более широкое применение в различных отраслях строительства, особенно в малоэтажном домостроении. Однако достичь высокого результата от применения данных изделий можно только при их верном подборе и грамотном монтаже, для чего необходимо знать о существующих типах композитных ГС, их конструкции, типах и характеристиках.

Стержни для крепления завоевали популярность за счёт долгого срока эксплуатации, а также относительно невысокой стоимости, которой отличается продукция отечественного производителя.

Для этого необходимо знать 4 основных показателя:

  • Длина стержня. Специалисты рекомендуют использовать 90 мм, почти во всех случаях;
  • Толщина утепляющего слоя, высчитывается индивидуально и зависит от выбранного материала;
  • Величина воздушного зазора. Чаще всего- 40 мм;
  • Глубина заделки. По словам профессионалов, лучше брать анкер – 90 мм.

Если вентиляция не входит в план конструкции, то в формуле выбрасывается этот пункт.
