Какой должна быть глубина заложения ленточного фундамента?

Расчёт заглублённой ленты фундамента

Расчёты на стадии планирования важный критерий для определения, какой фундамент нужен для нашего дома или сооружения. Например, для лёгких построек хватит мелкозаглубленного или незаглубленного ленточного фундамента, а заглублённая лента будет нерациональным вложением денег.

Тип грунта

Определить тип грунта на участке строительства. Способы проверки почвы:

  1. Самостоятельно сделать несколько шурфов в разных точках на разной глубине строительной территории провести анализ почвы.
  2. Обратиться к профессионалам в специальные службы.

Уровень грунтовых вод

Уровень грунтовых вод узнаём путём создания скважин. Прорубив несколько скважин ,опускаем деревянную рейку вниз, делаем это спустя 2–3 часа. Глубину определить можно, когда появится вода. А также если поблизости от участка застройки есть колодец. То можно определить по нему уровень грунтовых вод.

Глубина промерзания

Карта глубины промерзания грунта по России

Глубину промерзания определяем по карте. От этого критерия зависит, насколько будет заглубляться фундамент.

Масса сооружения

Удельный вес конструкции

Определяем массу здания. Для этого сложите вес всех стройматериалов. Нужно сложить массу всех стен, перекрытий и крыши.

Ширина основания

Ширину определяем по формуле B = 1,3×Р/(L×Rо)

  • 1,3 — коэффициент запаса несущей способности;
  • Р — общий вес дома с фундаментом (кг);
  • L — длина ленты (см);
  • Rо — сопротивление несущего грунта, кг/см².

Пример расчёта заглублённой ленты фундамента

Проведём расчёты для кирпичного двухэтажного дома. Размер загородного дома составит 10X8 м. с одной несущей перегородкой, длина которой равна стороне. Стены высотой 5 м и толщиной 380 мм (полтора кирпича), а фронтонов 1,5 м. Междуэтажное и цокольное перекрытие из пустотных плит, а кровля из металлочерепицы.

Тип грунта возьмём суглинок глубиной 1,1 м.

В качестве примера возьмём глубину заложения ленты 1,6 м (Определяйте опираясь на глубину промерзания грунта на вашем участке).

  1. Вес дома: 212 м², а масса их 212 × 200 × 3 = 127 200 кг (без учёта оконных и дверных проёмов).
  2. Общая площадь цокольного и междуэтажного перекрытий 160 м², а масса их с учётом эксплуатационной нагрузки 160 × (350+210) = 89 600 кг.
  3. Крыша в нашем примере имеет площадь около 185 м². Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 × (30 + 100) = 24 050 кг.
  4. Суммируем полученные цифры и получаем 240 850 кг. Вес фундамента высотой 1,6 м и длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равён 1,6 × 44 × 0,2 × 2500 = 35 200 кг.

Общий вес проекта составил 276 050 кг. Приняв значение Rо для суглинка равным 3,5 кг/см² (по таблице) Рассчитаем ширину подошвы основания: В = 1,3 × 276 050 / (4400 × 3,5) = 23,3 см

Основа ленточного типа

Основание ленточного типа пользуется популярностью в частном строительстве. По сравнению с цельными железобетонными плитами, ленточная конструкция требует меньших денежных расходов и трудовых затрат. Основа ленточного типа выполнена в виде бетонного контура, усиленного стальной арматурой. Он повторяет конфигурацию стен и внутренних перегородок здания. Железобетонная лента воспринимает нагрузки от массы здания и равномерно распределяет их на почву через поверхность фундаментной подошвы.

Пример заложения ленточного основания

Область применения данной конструкции:

  • однородные почвы;
  • слабопучинистые грунты.

На влагонасыщенных и неоднородных грунтах, а также глинистых почвах не рекомендуется сооружать основу ленточного типа.

Глубину заложения железобетонной ленты определяют по следующим параметрам:

  • степени промерзания грунта;
  • уровню подземных вод;
  • концентрации влаги в почве.

С повышением глубины промерзания и близости расположения водоносных слоев повышается вероятность морозного пучения грунта, оказывающего отрицательное влияние на прочность основы.

С целью уменьшения влияния этих факторов производится заложение фундамента на различную глубину:

  • низ мелкозаглубленной основы, расположенной на малопучинистых почвах, располагается на расстоянии 50–60 см от нулевой отметки;
  • подошвы среднезаглубленного и глубокозаглубленного оснований располагаются на уровне от 75 см до 150 см в зависимости от типа почвы.

В условиях холодного климата и северных районов предельный уровень заглубления не превышает 1,8–2 м.

Фундаменты мелкого заложения, сплошные плиты

Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.

При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.

Обустройство фундамента сплошной плиты по СП 50-101-2004.

Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

Популярные мифы о глубине заложения

Следуя элементарной логике, можно прийти к примерно такому выводу: чем глубже заложишь фундамент, тем лучше он будет противостоять всевозможным воздействиям, и тем дольше прослужит. На практике ситуация обстоит иным образом. Далее вам предлагается ознакомиться с самыми популярными мифами о глубине заложения фундамента и узнать, как нужно делать правильно.

Глубже строишь – дольше служит

Стоит ли строить глубокий фундамент

Даже опытные труженики сферы строительства нередко заблуждаются, полагая, что внушительная глубина заложения при любых обстоятельствах является гарантией надежности и долговечности конструкции. В некоторых ситуациях это срабатывает, но не стоит думать, что большая глубина заложения основания будет являться 100%-м залогом высокой прочности опоры.

Фундамент глубокого заложения

На практике обязательно выполняется квалифицированный и довольно объемный расчет, предполагающий предварительное проведение инженерно-геологических исследований, определение типа почвы на участке, нахождение уровня прохождения грунтовых вод и т.д. Многое зависит и от конструктивных особенностей возводящегося здания (материал, число этажей, надстройки и т.п.). К примеру, к фундаменту для бани при прочих равных условиях будут предъявляться менее строгие требования, нежели к опоре, рассчитанной на использование в комплексе с жилым домом, но к определению оптимальной глубины заложения нужно одинаково ответственно и грамотно подходить в обоих случаях.

Полезный совет! Вышеперечисленные моменты интересным и понятным простому обывателю языком подробно изложены в книге «Не зарывайте фундаменты вглубь» под авторством В.С. Сажина. Рекомендуем к ознакомлению.

Иллюстрация к пособию

Файл для скачивания – В.С. Сажин «Не зарывайте фундаменты вглубь». Расчеты, таблицы, конструкция фундаментов, правила выбора опорных конструкций, правила армирования

Файл для скачивания – В.С. Сажин «Не зарывайте фундаменты вглубь»

Одна лишь глубина важна?

Как отмечалось, фундамент не во всех ситуациях должен быть заглубленным, даже если строительство ведется на не самом спокойном грунте – существуют строительные технологии, позволяющие увеличить твердость и плотность практически любой почвы. Ввиду этого, если запланировано строительство компактной частной бани, а не огромного жилого дома, в «закапывании денег в землю» не будет никакого смысла.

Небольшой бане не нужен фундамент глубокого заложения

Наряду с этим, должны учитываться характерные особенности строительной площадки. К примеру, распространенной проблемой является высокое прохождение грунтовых вод. В случае возведения бани, этот вопрос можно решить посредством обустройства эффективного дренажа вокруг опорной конструкции, а не за счет заглубления фундамента.

Схема дренажа фундамента

План дренажа

Еще одной распространенной проблемой являются оползни. Наличие таковых может привести к катастрофическим последствиям в виде провисания, деформации и разрушения опорной конструкции. В данном случае целесообразнее будет заняться укреплением грунта, а не фундамента.

Укрепление и защита грунта

Укрепление грунта габионами

Укрепление грунта решеткой

Укрепление грунтов и стабилизация опасных склонов

К примеру, в случае с песчаными грунтами хорошо проявляет себя технология силикатизации, предполагающая обработку грунта вокруг опорной конструкции с помощью смеси, включающей равные доли воды и жидкого стекла. Увлажненный таким составом песок тщательно утрамбовывается. В результате грунт становится более прочным.

Принципиальная схема двухрастворной силикатизации оснований

Еще один эффективный способ предполагает использование специальных химических реагентов. В данном случае на строительной площадке пробуриваются небольшие скважины, через полученные углубления в землю вливаются смоляные составы, что приводит к эффективному упрочнению слабого грунта с минимальными финансовыми затратами.

Глубина заложения фундамента

Для правильного расчета фундамента следует сначала изучить структуру грунта на участке, глубину промерзания грунта и уровень грунтовых вод. Учитывая все факторы можно выбрать оптимальную глубину заложения фундамента.

Глубина заложения фундамента и тип грунта

Фундамент будет крепким, если основанием служит однородный грунт.
Такой грунт равномерно осаживается и фундамент не перекосит и не треснет. Глубина заложения фундамента зависит также от типа грунта. Рассмотрим виды грунтов: скальный, хрящевый, песчаный и супесь, глинистый и суглинок.

Скальный грунт позволяет закладывать фундамент строения на поверхности, сняв тонкий плодородный слой почвы.

Хрящевый грунт состоит из гравия, хряща, крупных камней. Фундамент на таком грунте закладывают на глубине не менее 500 мм. Глубина заложения фундамента определяется нагрузкой строения и уровнем грунтовых вод, от глубины промерзания грунта она не зависит.

Песчаный грунт хорошо пропускает воду, поэтому вода не застаивается вблизи поверхности даже при высоком залегании грунтовых вод. Незначительное промерзание песчаного грунта и упомянутый фактор позволяют закладывать фундамент на глубину 500-700 мм. Если песчаный грунт мелкозернистый или пылевидный и грунтовые воды располагаются высоко, то такой грунт может значительно промерзать и тогда глубина заложения фундамента увеличивается до глубины промерзания грунта.

Стоит учитывать, что песчаный грунт сильно уплотняется под нагрузкой и тяжелое строение может сильно осесть, поэтому советуем делать высокий цоколь. Аналогичные рекомендации подходят и для глиняно-песчаного грунта – супеси, содержащего 3-10% глины, но рекомендуемая глубина заложения фундамента опускается до 700-1000 мм.

Фундамент на глинистом грунте закладывают чуть ниже глубины промерзания грунта

Это особенно важно при высоком уровне грунтовых вод. Глинистый грунт имеет способность сжиматься под нагрузкой и вспучиваться при замерзании, как бы выталкивая фундамент на поверхность

Чтобы при этом фундамент не треснул, советуем делать высокопрочный фундамент и отдавать предпочтение столбчатому фундаменту. Фундамент на суглинке также закладывают ниже глубины промерзания грунта. Суглинок содержит песок и не менее 10-30% глины.

Уровень грунтовых вод и глубина заложения фундамента

Положение уровня грунтовых вод влияет на глубину заложения фундамента следующим образом:

Если грунтовые воды залегают глубоко, более чем на 2000 мм ниже глубины промерзания грунта, то фундамент можно закладывать на глубину 500 мм и ниже.

Если грунтовые воды залегают не так глубоко, но ниже глубины промерзания грунта, то либо фундамент закладывают на глубину промерзания грунта, либо от глубины промерзания грунта до дна фундамента кладут гравийно-песчаную подушку (хорошо ее утрамбовывают), а фундамент закладывают на глубину 500 мм и ниже.

Если же грунтовые воды доходят до уровня промерзания грунта, то глубина заложения фундамента должна быть ниже глубины промерзания грунта не менее, чем на 100 мм.

При высоком расположении грунтовых вод фундамент закладывают ниже глубины промерзания грунта, за исключением наличия песчаного грунта и круглогодичного отапливания строения.

Оптимальная глубина заложения фундамента

Оптимальная глубина заложения фундамента выбирается следующим образом. Если грунт под домом пучинистый, то фундамент нужно закладывать ниже точки промерзания грунта, в Средней полосе России на глубине 1500 мм (глубина промерзания грунта около 1200-1400 мм). К югу и западу страны глубина промерзания грунта уменьшается, а к северу и востоку увеличивается. В каждом районе путем многолетних наблюдений специалисты установили глубину промерзания грунта, которую можно узнать в местной строительной или проектной организации. Если в доме живут всю зиму, то можно не учитывать этот фактор и закладывать фундамент выше.

Основанием фундамента должен быть плотный, хорошо слежавшийся грунт, поэтому фундамент закладывают ниже 500 мм. Слой рыхлого грунта снимается, дно выравнивается горизонтально, делается песчаная подушка высотой 150 мм, которая хорошо трамбуется.

Фундамент под внутренние капитальные стены закладывают на глубине 500 мм.

Рассчитываем глубину промерзания грунта на вашем участке

В принципе, глубина промерзания грунта может быть получена из карт, которые составлены на основании многолетних климатических исследований. Для этого составлены специальные карты, на которых линиями определена средняя величина зимнего промерзания грунта.

Однако эта карта показывает скорее «среднюю температуру по больнице». Для того, чтобы точно вычислить глубину промерзания грунта конкретно в вашей местности следует воспользоваться специализированной формулой:

d1=d0√(M1+М2+М3)

В этой формуле «d1» — это та самая величина, на которую промерзает грунт в вашей местности. Она вычисляется как квадратный корень из сумм показателей ежемесячных отрицательных температур зимних месяцев в вашей местности, умноженный на специальный коэффициент, который зависит от характеристик грунта.

Величина специального коэффициента берется из таблиц и зависит от состава и консистенции грунта:

  • «0,34» — для скального грунта или грунта из крупных обломков скал,
  • «0,30» — для грунта из песка крупной или средней фракции,
  • «0,28» — для грунта, состоящего из мелкого песка и для супесей,
  • «0,23» — для суглинистого грунта.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Глубина мелкозаглубленного ленточного фундамента –

Фундамент – прочная основа постройки, располагающаяся под землей, а также принимающая нагрузку наземной части здания. Наибольшей популярностью пользуется ленточный фундамент, глубина заложения которого зависит от грунтовых вод и уровня их залегания, подвижности почвы.

Мелкозаглубленный ленточный фундамент

Формируется замкнутым контуром, имеющим основание из железобетона. Укладка производится в траншеи по контуру конструкции, проходя под каждой наружной стеной. Сооружение приобретает хорошую жесткость, прочность. Подходит для постройки монолитного, а также деревянного здания, под бетонные и кирпичные стены хозяйственного или жилого назначения.

Мелкозаглубленный фундамент для дома – наиболее бюджетный и легкий вариант, чем дорогостоящий глубокозаглубленный, в котором глубина его зарывания в грунт превышает допустимые нормативы.

Он представляет собой цельные бетонные полосы, расположенные четко под несущей конструкцией здания, берет на себя нагрузку, получаемую домом, чтобы перераспределить на почву и не создавать эффекта ее уплотнения.

Оптимальным вариантом для ленточного фундамента под дом считается:

  • непучинистая или малоподвижная однородная почва;
  • мелкая глубина грунтовых вод;
  • отдаленность от больших деревьев;
  • неподтапливаемость участка земли, на котором построен дом.

Категорически не рекомендуется закладывать этот вид фундамента в местах залежей торфа, на неоднородном грунте или его стыках, на глинистой почве или песках, насыщенных влагой.

В местах, где грунт слабый, пучинистый, используют свайно-ленточный вид фундамента. Главная его особенность – опора здания на основание по периметру и сцепление с почвой при помощи свай, углубленных ниже, чем уровень промерзания.

Основные величины при расчетах, глубина заложения ленточного фундамента и схема расположения его ориентированы на переносимую домом нагрузку, характеристики грунта, особенности климата. Предварительно можно сделать инженерно-геологическую экспертизу почвы для облегчения процедуры расчета.

Как рассчитать глубину

Закладка делается на меньшую глубину, чем уровень промерзания грунта. В рамках подготовительного этапа создается схема основания, производится расчет его глубины.

Расчет глубины заложения ленточного фундамента проводится с учетом:

  • плотности земельных пород;
  • показателей промерзания почвы;
  • размеров и веса планируемой постройки;
  • глубины грунтовых вод.

Знание данных параметров позволяет грамотно осуществить строительные работы и обеспечить хорошую износостойкость сооружения.

Плотность земельных пород

Особенности почвенного состава влияют на устойчивость и надежность не только основания, но и всего здания:

  • для однородных и плотных земельных пород подходит величина 45 см;
  • если почва подвижная, состоит из глинистых слоев, заливать можно на 70 см;
  • излишне мягкому, пучинистому грунтовому составу подойдет заглубление до пластов твердого слоя при максимально допустимой глубине 2,5 м.

Промерзание почвы

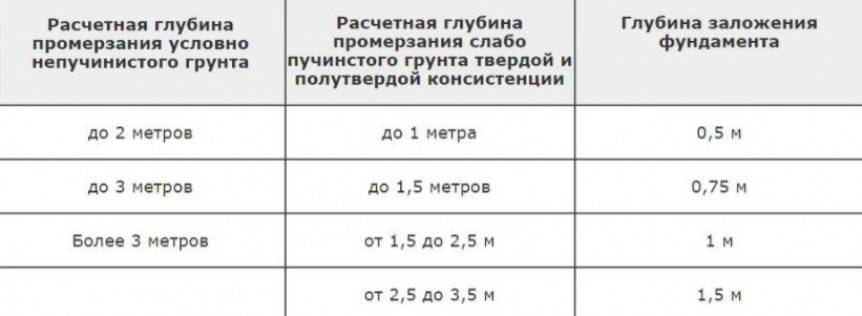

Глубина ее промерзания оказывает влияние на глубину ленточного фундамента в момент произведения расчетов. Он заглубляется на величину, которая равняется половине показателя промерзания почвы.

При промерзании грунта на 1,5 м заглубление составит 0,75 м для слоя средней подвижности. На прочных почвах возможно промерзание вдвое большее – до 3 метров. Если фундамент утепляется, есть возможность слегка отклониться от принятых нормативов.

Грунтовые воды

Когда их уровень находится гораздо ниже, чем промерзает грунт, глубина заложения ленточного основания под здание не будет от него зависеть. Если воды проходят выше уровня промерзания почвы, рекомендуется заглубление, соразмерное величине промерзания.

Габариты строения

Вес планируемого здания оказывает влияние на высоту участка основания, заглубленного в землю. Необходимо проведение расчета возможной нагрузки на почву. Для этого нужно:

Плитное основание

Цельная железобетонная плита отличается повышенным запасом прочности, высоким уровнем надежности и длительным периодом эксплуатации. Однако она требует повышенных трудовых и денежных затрат на ее сооружение. Плитный фундамент снижает воздействие массы здания на грунт и популярен на слабых почвах.

Уровень заглубления монолитной плиты из армированного бетона различный:

  • мелкозаглубленная плита закладывается на предварительно уплотненную гравийно-песчаную подушку на глубину 0,2–0,5 м;
  • расстояние от нулевой отметки до нижнего края глубокозаглубленной фундаментной плиты может достигать одного метра.

Расчет арматурного каркаса и выбор схемы армирования

Для ленточного мелкозаглубленного фундамента принимается условие, что арматурная составляющая (суммарная площадь сечения каркаса) должна быть не менее 0,1% от площади сечения фундамента. Кроме диаметра арматурных прутьев определяется их количество. При длине стороны ленточного фундамента более 3 м для устойчивого восприятия нагрузок используется арматура диаметром не менее 10 мм. Арматурный каркас вяжется в два пояса.

Минимальный диаметр стержней арматуры при высоте фундамента более 0,5 м принимается от 8 мм. При расчете мелкозаглубленного фундамента для бани можно использовать специальные программы определения проектных сечений арматуры. Вязку прутьев необходимо производить строго под прямым углом. Концы стержней каркаса не должны доходить до краев фундамента на 5 см.

Баня на мелкозаглубленном фундаменте прослужит долго при правильном устройстве арматурного каркаса и подготовки бетонной смеси. Бетон для ленточного фундамента готовится с расчетом, чтобы цемента в составе было на 1/3 больше чем воды, а песка в 1,5 раза меньше количества гравия.

В данном варианте расчета фундамента мелкого заложения по несущей способности грунта используются основные принципы проектирования конструкции. Он позволяет с достаточной точностью определить значимые параметры будущего бетонного основания загородного дома. Подробный расчет мелкозаглубленного фундамента (плюс расчет осадки) должны выполнять специалисты профильной организации.

Как выбрать кирпич для фундамента

Для устройства фундамента подойдет только красный полнотелый кирпич, обжиг которого был произведен с соблюдением технологии. Плохо или не качественно обожжённый кирпич, чем часто грешат производители, уже через 5-10 лет начнет рассыпаться, разрушая фундаментное основание. Но если красный кирпич пережжён, что является нарушением технологии, то это станет наилучшим вариантом, поскольку такой кирпич наиболее прочный и влагостойкий. Ну а кроме того, его обычно продают по низкой цене, считая «переваренный» кирпич браком.

Кроме всего прочего, важным показателем при выборе кирпича для фундамента является его марка (М), показатель морозостойкости (F) и водопоглощение. Для устройства основания рекомендуется выбирать кирпич с показателями: М-150, М-175, М-200, М-250, М-300. Fот 35 до 100, водопоглощение – 8-16%.

Наиболее подходящий кирпич – клинкерный, и, хотя он относиться к керамическим видам кирпича, он прочный и влагостойкий. Такие свойства клинкер приобретает при обжиге с температурой более 1200 градусов. При этом нужно помнить, что годится только полнотелый клинкерный кирпич, пустотелый хоть и равен по прочности, однако в полостях неизбежно будет скапливаться влага в виде конденсата, который будет замерзать и оттаивать, разрушая постепенно конструкцию. Но препятствием для использования клинкерного кирпича встает его высокая цена.

Какие виды кирпича нельзя использовать для возведения кирпичного фундамента:

  • 1. Силикатный кирпич. Имеет крайне низкую влагостойкость, а впитавшаяся влага разрушает кирпич при замерзании. Какой бы качественной не была гидроизоляция, силикатный кирпич нельзя использовать для кладки основания.
  • 2. Пустотелые кирпичи, причина – скопление воды в полостях.

Расчет количества кирпича

Прежде чем приступить к работе, необходимо знать, сколько потребуется материала, хотя бы примерно. Это позволит не покупать лишнего, ведь кроме затрат на сам материал, есть еще расходы на доставку.

На куб кирпичной кладки уходит около 400 кирпичей, это с учетом раствора. Сколько кубов в вашей конструкции можно посчитать, перемножив длину, ширину и высоту ленты (или количество столбов и их габариты – при сооружении столбчатого фундамента).

На этапе проектирования фундамента следует учитывать, что ширина ленты должна быть шире стены на 7-10 см, это даст возможность в последствии надежно крепить лаги для пола.

Например, фундамент под баню 5х6 метров. То есть, длина ленты 22 метра, ширина – 0,37 м, высота – 0,7 м. Получается около 6 кубов, то есть 2400 штук кирпичей, значит с учетом возможных потерь, необходимо купить порядка 2600-2700 штук. Стоимость кирпича на сегодня – 13-15 руб. за штуку, значит затраты на кирпич составят в районе 45 тысяч рублей с учетом доставки. Конечно же, это только пример, стоимость затрат может варьироваться в зависимости от региона, близости производителя или продавца материала.

Цемент и песок для раствора и пгс для устройства «подушки»

Кладка части фундамента, который будет находиться под землей, выполняется цементно-песчаным раствором с применением цемента высоких марок. Надземная часть выкладывается цементно-известковым раствором, 1 часть цемента, 2 части песка и 1 часть извести. Хотя если есть возможность, лучше использовать полностью цементно-песчаный раствор.

Важно помнить, что цемент необходимо хранить в сухом помещении, поэтому, если такового нет, то лучше покупать его частями. Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС)

Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС).

Материалы для армирования

Усиление кирпичного фундамента выполняют в обязательном порядке, и делается это в процессе кладки кирпича. Для армирования необходимо запастись:

  •  – прутами рифленой металлической арматуры диаметром 6-8 мм. Она пойдет на продольную укладку;
  •  – для продольного армирования применяют металлическую кладочную сетку, с диаметром прутков 4-6 мм.

Утепляющие материалы и гидроизоляция

Утепление фундамента из кирпича выполняют из плиточного экструдированного пенополистирола, он наиболее подходит по удобству, качеству и цене. Для гидроизоляции применяют рулонный геотекстиль или напыляемый битум. Как вариант, для усиления гидроизоляции, рекомендуется оштукатурить фундамент цементной штукатуркой, однако это не отменяет применение гидроизоляционных материалов, поскольку сама по себе штукатурка защитит от влаги только временно, затем и она требует защиты.

Разновидности ФМЗ

Ленточный

Является наиболее популярным в дачном строительстве, а также у индивидуальных застройщиков ведущих строительные работы собственными силами. Используется он как для строительства деревянных, так и более тяжелых каменных сооружений. Такая мелкозаглубленная конструкция — это равномерно нагруженная стенами сооружения непрерывная полоса бетона. Возможно несколько вариантов ее строительства:

  • железобетонная блочная с верхним армирующим поясом;
  • ж/б блочная с нижним и верхним армирующими поясами;
  • монолитная с двумя арматурными поясами;
  • сборно-монолитная с выпусками арматуры.

Столбчатые ФМЗ

Может быть применена как при строительстве деревянных, брусовых, кирпичных, так и каменных зданий. Состоит она из столбов, которые устанавливаются под каждым углом дома, а также в местах соединения внутренних и наружных стен. «Шаг» между столбами не должен превышать 2 метров.

Для возведения мелкозаглубленного столбчатого основания делают котлован, глубина которого должна быть около 1 метра, после чего в него укладываются кольца из железобетона, уплотняемые впоследствии песком и закрываются бетонными плитами. Ростверк монтируют на эти плиты.

Плитный ФМЗ

Выстраивается как плита из железобетона, толщиной от 20 до 30 см, на которой и возводится здание. Этот вид схож с ленточным. Главное различие состоит в жестком армировании всей плоскости плиты, амортизирующей любые нагрузки связанные с движением грунтов.

Монолитный фундамент

Наиболее надежный, который может быть использован на любых типах почв, кроме участков, имеющих уклоны. Все участки соединены в одну жесткую раму, равномерно передающую все нагрузки на площадь подошвы, что значительно снижает их негативное воздействие.

Недостатком является большие затраты материальных и трудовых ресурсов, а также довольно трудоемкий подготовительный процесс.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
