Монтаж дома
Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.
Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:
- Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
- В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
- Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.
Пол из СИП панелей
Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.
Дальше монтаж ведём в такой последовательности:
- Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
- В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
- После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
- Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
- Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.
Монтаж стен
Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним
Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см. Монтаж панелей начинаем вести с угла
Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см
Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами
Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.
Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.
В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.
https://youtube.com/watch?v=fpb34x1duAs
Гараж из сэндвич панелей своими руками
Разберем поэтапное строительство гаража из сэндвич панелей на своем участке.
Для сборки гаража потребуются следующие инструменты:
- шуруповерт;
- перфоратор;
- саморезы с резиновой шайбой;
- строительный уровень;
- силиконовый герметик.
Время сборки зависит от погоды и размеров гаража.
Проект будущей постройки
Чтобы строительство гаража прошло быстро и без затрат на лишние материалы, нужно составить проект будущей постройки. Заранее следует определить размеры гаража
При составлении проекта можно воспользоваться стандартными схемами гаража, которые легко найти в интернете. Самый распространенный размер гаража на одну машину составляет 3*6 метров, строение на 2 машины требует больше места — 8*4 метров.
Стоит продумать, что еще будет находиться в гараже, расположение ворот, будет ли проводиться вентиляция. Когда проект полностью составлен и учтены все нюансы, только тогда можно закупать материал для строительства.
На этапе планирования также стоит определить, какие ворота будут устанавливаться, крыша и пол. Пользуются большой популярностью ворота распашного типа, но можно встретить откатные и рулонные. Чтобы избежать лишних расходов, крышу в гараже обычно делают прямую, либо под небольшим углом.
Чаще всего гаражные постройки делают одноэтажные, но бывают и двухэтажные варианты. Это тоже нужно учитывать на этапе планирования.
При проектировании учитываются и нормативные документы, связанные со строительством гаража из панелей. Он должен соответствовать нормам пожарной безопасности, быть технически верно спроектирован и т.д.
Заливка фундамента
После составления подробного проекта, учета всех параметров гаража, закупки материалов, можно переходить к заливке фундамента.
Работа начинается с разметки будущего строения и выкапывания траншеи. Устанавливается и выравнивается опалубка, поверхность по горизонтали можно проверить строительным уровнем. Внутри конструкции устанавливается арматура и основание каркаса. Далее опалубка заполняется бетонной смесью. Для полного высыхания необходимо подождать несколько дней.
Каркас гаража
Возведение скелета гаража – каркаса, на котором будут крепиться панели. Каркас можно возводить из деревянных брусов или металлических профилей. Деревянные брусы между собой соединяются металлическими уголками с помощью саморезов, металлические профили — соединительными трубами или при помощи сварки.
Строительство каркаса начинается с укладки опорных балок. Их крепят к фундаменту на расстоянии друг от друга 10-15 сантиметров. Как правило, между ригелем и фундаментом укладывают ленту гидроизоляции.
Далее устанавливается каркас из балок или профилей — это опорная конструкция на которую будут крепиться панели
Особое внимание нужно уделять тем частям, где будет большая нагрузка. Весь процесс выглядит так:
- сборка опорного каркаса гаража;
- монтаж промежуточных стоек.

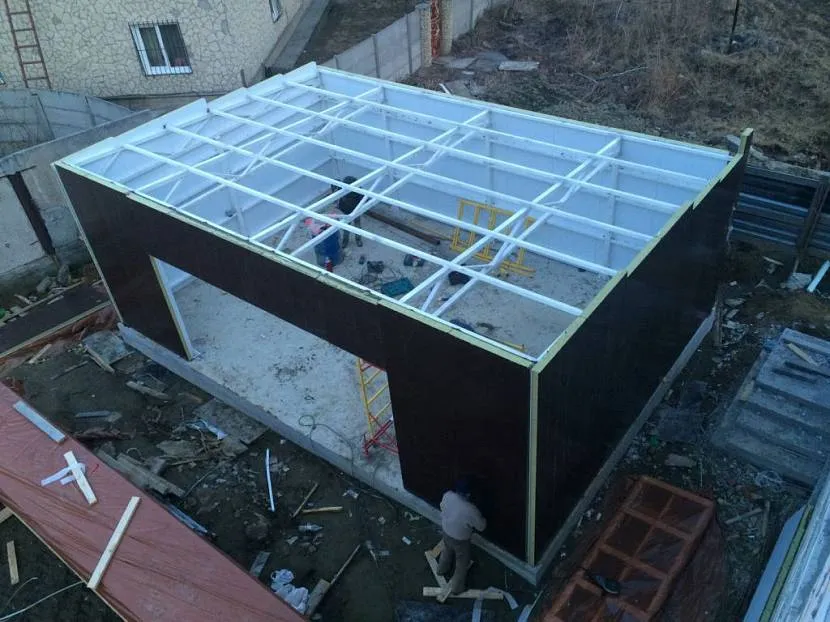

Скелет гаража готов, пора переходить к этапу монтажа панелей к каркасу.
Монтаж сэндвич панелей
Перед монтажом, необходимо подготовить панели, чтобы их размер соответствовал проекту. Можно заранее заказать нужные параметры панелей, либо самостоятельно их нарезать электролобзиком.
Панели к каркасу крепят саморезами с силиконовым уплотнителем. Саморезы вкручиваются в выступающие части панели на расстоянии 30 сантиметров.
Правила монтажа панелей:
- Перед установкой с панели необходимо снять защитную пленку в местах крепления. Полностью ее лучше снять в конце работ, чтобы случайно не поцарапать поверхность. Некоторые не считают нужным снимать пленку по окончании работы, полагая, что она создает для панели дополнительный защитный слой. Однако, под пленкой может собираться конденсат, особенно в жаркую погоду. В таком случае панель деформируется.
- При установке панели вертикально, работа начинается с угловой части каркаса. Если панель устанавливается горизонтально, то укладка производится пазом вниз, для лучшего стекания воды и снега.
- В процессе монтажа каркаса следует следить, чтобы панели были установлены ровно, без наклона.
- В процессе фиксации листов не нужно сильно вдавливать саморезы, металлическая облицовка не должна деформироваться.
- С помощью силиконового герметика фиксируются места крепления.
- Со стороны улицы, снизу на стык и на торец кровли монтируется слив, для более удобного стока воды.
- Для установки ворот нужно сделать специальную раму, которую крепят арматурными прутьями к основанию.
После установки и обшивки панелями каркаса, гараж нужно утеплить. В качестве утеплителя используют пенопласт, который крепят на предварительно установленные деревянные бруски.
Сравнение с другими стройматериалами
Автомобиль, стоящий на открытой площадке, подвергается негативному воздействию природных нагрузок. Под их действием его срок эксплуатации уменьшается в разы. Поэтому рачительные хозяева стараются построить для него «жилище».
Металлические гаражи, собранные из листового железа, традиционный вид сооружения. Это прочная конструкция с высокими антивандальными характеристиками, но с низкими теплотехническими качествами. Температура на улице и внутри гаража всегда одинаковая, что летом, что зимой.
Гараж из кирпича, камня или блоков в этом плане чуть лучше. Но его строительство обойдется недешево. К тому же на капитальное возведение потребуется разрешение от местных властей, что нередко становится причиной отказа от сооружения. Слишком трудно преодолеть бюрократические препоны.
Теплый гараж из сэндвич-панелей, не зря назван теплым, потому что этот строительный материал собой представляет два металлических листа, между которыми уложен утеплитель: минвата, плиты пенополистирола или пенополиуретан. Поэтому можно говорить о высокой прочности собранной из панелей конструкции, обладающей высокими теплоизоляционными свойствами.
Сэндвич-панели из профнастила с пенополистиролом Источник yandex.md
При этом необходимо отметить, что сами сэндвич-панели – это плиты шириною 1 м длиною от 2 до 12 м. В зависимости от размеров гаража в плане высоты, плиты подрезаются под требуемую длину, что снижает расходы на подгонку. Что касается толщины плитного материала, то и здесь достаточно широкий выбор. Это позволят подобрать панели таким образом, чтобы они полностью соответствовали климатическим условиям региона. Добавим, что современные сэндвич-панели стыкуются между собой замковым соединением. Оно обеспечивает надежность монтажа – внешняя и внутренняя плоскость стыкуются в одну практически бесшовную плоскость.
Панели соединяются в одну прочную бесшовную плоскость Источник congtrinhnhaviet.vn
Преимущества и недостатки гаража из сэндвич-панелей
Начнем с достоинств этой постройки:
- Высокие теплоизоляционные качества материала дают возможность говорить об утепленном строении, не требующего проведения дополнительных теплоизоляционных процессов.
- Сэндвич-панели – материал с высокими звукоизоляционными характеристиками.
- Удельный вес материала достаточно низкий. Так что работать с панелями легко. Для их монтажа не требуется много народу или подъемной техники.
- Если не учитывать заливку фундамента, то монтаж сэндвич-панелей можно проводить в любое время года.
- Высокая скорость строительства.
- Длительный срок эксплуатации, высокие противопожарные свойства, стопроцентная экологичность.
- Сегодня производители предлагают панели в большом цветовом оформлении.
- Строительство гаража из сэндвич-панелей по себестоимости считается самым низким. Плюс низким и по трудозатратам.
- Такой гараж легко разобрать и перенести в другое место.
Гараж из сэндвич-панелей – разборная конструкция Источник rsb96.ru Что касается недостатков, то здесь небольшой список.
- Нельзя подвергать гараж, собранный из сэндвич-пенелей, длительным нагрузкам.
- Так как это каркасное сооружение, то металлический каркас придется обрабатывать защитными красками, деревянный антисептическими и антипиренными составами.
Какие проекты возводятся
Любые работы по планированию постройки начинаются с чертежа. Естественно, стоит учитывать габариты автомобиля.
Обычно делают технические зазоры для свободного перемещения человека вокруг автомобиля. Идеально, если ваш гараж будет подразумевать ещё и дополнительные полочки
Чаще всего ворота гаража делают стандартными – распахивающимися наружу. В последнее время популярны роллетные системы открывания.
Роллетная система чем-то напоминает жалюзи. Она не занимает много места и подходит для малогабаритных помещений и парковок
Очень часто управление такой дверью происходит с пульта. Современные технологии позволяют создать двухъярусные или двухэтажные гаражи.
На верхних этажах автовладельцы обычно размещают крупногабаритные элементы ухода за автомобилем, к примеру, сезонную резину для колёс
Преимущества гаража из сэндвич-панелей
ПроектированиеПроектируем гаражи, учитывая СНиП, расчеты нагрузок и любые пожелания клиента.
Работа «под ключ»Весь спектр работ по возведению гаража проводим самостоятельно!
Быстрый монтажТиповые гаражи на плиточном фундаменте возводим всего за 5 дней!
Современное производствоИзготавливаем наши панели на автоматизированном производстве, брак исключен!
Замковое соединениеИспользуем замковое соединение “Z-lock”, обеспечивающее несравнимо большую влаго- и теплоизоляцию, чем стандартное соединение внахлест.
Привлекательный видПостроенный гараж радует глаз сразу и не требует дополнительной отделки и особого ухода.
Чистота и аккуратностьПостроенный гараж сразу готов к использованию – он чист и свеж, не нуждается во внутренней отделке.
Удобство и практичностьВы легко заведете машину зимой – пенополистирол обладает отличными теплоизоляционными качествами.
Что такое сэндвич панель
Это такой композитный материал, который похож на слоёное тесто или бутерброды. Весь профиль состоит из следующих материалов:
- наружного слоя, металлической и пластиковой основы;
- внутреннего слоя, состоящего из термоизоляции.
Сейчас на современном рынке найти такую панель с различными элементами термоизоляции не составит большого труда. Можно найти такие материалы как, полиэстерол, минеральная вата, базальтовое волокно и другие.
Сендвич панели.
Из чего делают сэндвич панели
Сэндвич панель ничем примечательным не выделяется. Состоит из нескольких элементов. Чаще всего используется ПВХ, ДВП, магнезитовые плиты. Все эти материалы объединяются при помощи специальных работ и получается сендвич или бутерброд, который и получил отсюда такое название. Говоря проще, термоизоляционный материал завёрнут в обёртку из двух профлистов.
Вместе они создают общую, дешёвую конструкцию, которая используется для строительства различных помещений. Благодаря своей относительно невысокой стоимости, материал получил широкое распространение в строительстве гаражных помещений. С его помощью есть возможность соорудить двухместный гараж, также при правильной планировке можно создать тёплое помещение без использования дополнительного подогрева.
Технические характеристики сэндвич панелей
Главными техническими характеристиками данного материала принято считать длину, ширину, размер, высота, масса, огнеупорность, шумоизоляция и теплоизоляция, а также несущая составляющая. Правильно выбранная длина и ширина позволит избежать ошибок при выполнении работ. Простота монтажа зависит и массы, и габаритов объекта.
Так материал из ПВХ, ДСП довольно лёгкий. Пара человек с лёгкостью справиться с переносом материала
Толщина является ещё одной популярной технической характеристикой, на которую обращают внимание большинство строителей. Ведь, она позволяет сохранять тепло в помещении
Чем толще стены, тем меньше можно нуждаться в дополнительном обогреве.
Плюсы и минусы материала
Сендвич панели имеют свои как положительные, так и отрицательные стороны. Перед тем как приступить к выполнению мероприятий или покупать данный материал, необходимо изучить все его возможности.
К положительным сторонам можно отнести следующее:
- низкая цена. Благодаря своей простой структуре и недорогому материалу, можно приобрести сендвич панели по дешёвой цене. На современном рынке их существует множество вариаций. Низкая цена является одним из самых главных преимуществ данного материала. Потратиться на бетон придётся куда больше, чем на композитный материал;
- прочная конструкция сэндвич панелей позволяет сделать гаражное помещение шире. Это значит, что гараж может быть сделан сразу же для нескольких автомобилей, что является безусловным плюсом. Не каждый материал на сегодняшний день может такое за низкую цену;
- сам материал практически ничего не весит. Даже один человек может спокойно управиться с установкой. Это позволит не слишком напрягаться при работе, а также повысить эффективность и скорость выполнения работ;
- некоторый материал термоизоляции может быть настолько тёплым, что не придётся дополнительно устанавливать отопление в гараже.
Найдётся и пара минусов:
- нельзя допустить, чтобы влажность попала внутрь термоизоляционного материала. Это нарушит все его свойства удержания тепла, а также а помещении будет становиться холодно и сыро. Избежать такой проблемы поможет специальная накладочка на швы;
- добиться полной теплоизоляции только одним материалом невозможно. Придётся дополнительно использовать герметичный клей;
- гараж из сэндвич панелей является недостаточно прочным. Поэтому нельзя использовать натяжные потолки и дополнительные высокие нагрузки на стены. Для ворот на распашку, придётся дополнительно устанавливать блок, который сможет их удерживать в правильном положении.
Такие минусы можно легко исправить, именно поэтому на сегодняшний день это самый популярный и эффективный материал.
Необходимые материалы и инструменты
Когда строительство в самом разгаре
Сэндвич-панели можно резать только «холодным» способом: специальными ножницами или пилами, ножовками. «Горячие» способы реза (циркулярка, электролобзик, болгарка) вызовут перегрев металлической облицовки, что приведёт к нарушению антикоррозийного покрытия. Оптимальный выбор – ручные или электрические ножницы по металлу.
Для строительства фундамента потребуются:
- бетоносмеситель;
- портландцемент М400;
- песок;
- гравий;
- ёмкости для воды и раствора;
- арматура сечением от 8 мм;
- вязальная проволока;
- материал для опалубки: доски, фанера, ОСБ;
- лопаты штыковая и совковая;
- рулетка;
- пузырьковый строительный уровень;
- колышки и разметочная шнурка.
Для монтажа каркаса и сэндвич-панелей понадобятся:
- дрель и длинные сверла;
- шуруповёрт мощностью 600-750 Вт;
- самозажимной специализированный монтажный подъёмный инструмент для горизонтальной или вертикальной установки панелей (необходим для самостоятельного подъема строительного материала).
Ели участок строительства находится в зоне с неблагоприятным климатом, при стыковке панелей в паз закладывают силиконовый герметик. Некоторые специалисты рекомендуют вместо него использовать монтажную пену.
Что такое сендвич-панели и почему так популярны во возведении объектов
По своей сути сендвич-панель напоминает многослойный бутерброд. Где в середине утеплитель, а по бокам металлический каркас разной фактуры. Такие блоки скрепляются с помощью горячего пресса, скреплять элементы дополнительно не нужно. Сип или сэндвич-панель практически не оставляет зазоров за счёт идеально ровных граней и пористой структуры утеплителя. Потери тепла при выборе качественного материала минимальны.
В качестве утеплителя чаще всего выступает обычная минвата
Внешний лист панели отличается особой волнистой фактурой, которая придаёт строению законченную форму с одной стороны, а с другой делает швы и стыки менее заметными. Кроме того, такой вариант отделки увеличивает прочность стен.
Полимеры препятствуют разбуханию и загниванию материала. Ведь не секрет, что высокая влажность и осадки пагубно отражаются на натуральном покрытии.

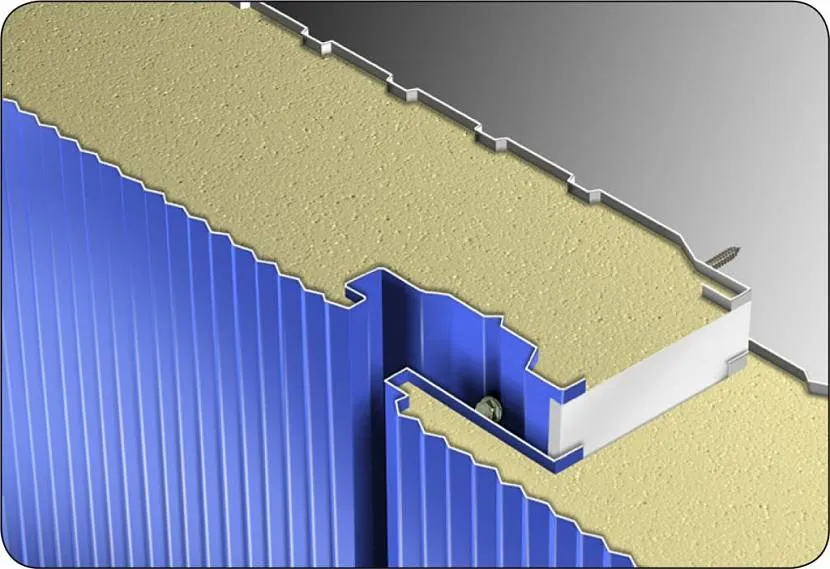

Крепятся панели с помощью специальных пазов с выемками
Важно проверить, насколько точно совпадают стыки. Скрепляются листы герметиком
Сооружение каркаса
Нужно сказать, что для изготовления каркаса подходит не только металл, но и древесина. Деревянный каркас делают из брусьев 100 на 100. Древесине требуется предварительная обработка антисептиком и противогрибковым составом. Для крепления и соединения брусьев пользуются металлическими накладками и уголками.
Строительство металлокаркаса, как уже говорилось, предполагает использование стального профиля. Можно использовать уголки либо прямоугольную трубу. Элементы конструкции сваривают или скрепляют болтами. Ещё потребуется несколько оцинкованных П-образных профилей, для крепления или соединения которых используют заклёпки либо саморезы.
До установки стоек металлокаркаса фундамент покрывают двумя слоями рубероида, чтобы создать гидроизоляцию. Крепление на основании цокольного ригеля выполняют посредством анкеров и дюбелей для работы с твёрдыми материалами. Тщательная балансировка цоколя по вертикальной и горизонтальной оси – залог получения правильной геометрии всей каркасной части.
Установку несущих стоек выполняют от угла. Монтаж промежуточных стоек с горизонтальной перемычкой производят через равные промежутки 0,5-0,8 м. Вообще, в металлоконструкциях стойки допускается размещать на расстоянии максимум 3 м.
Каждую стенку собирают на ровном основании, а затем собранные элементы остаётся лишь поднять, чтобы закрепить в углах металлокаркаса и цокольной части гаражной конструкции. Каркас крыши собирают и устанавливают аналогичным образом. Когда конструкция будет смонтирована, нужно убедиться в целостности, прочности и надёжности сборки. После чего можно начинать устанавливать сэндвич-панели.
Цена гаража из сэндвич-панелей «под ключ» – обзор предложений рынка с комментариями
| Модель | Длина×Ширина×Высота, см | Средняя цена (по состоянию на июнь 2020 г.), в руб. | Дополнительная информация |
| 600×400×350 | 230000 | Стены из сэндвич-панелей толщиной 60 мм, кровля – металлочерепица. |
| 600×400×320 | 260000 | В комплектацию не включены ворота с подъёмными механизмами. |
| 800×600×300 | 395000 | Толщина утеплителя для стен и кровли – 100 мм. |
Доступный 1М
Eco 896
Тандем+Необходимо запомнить, что при строительстве гаража из сэндвич-панелей итоговая цена зависит не только от комплектации. В базовой стоимости не указывают доставку, монтажные работы. Определённое значение имеет тип выбранного фундамента, состав инженерного оборудования и сетей.
Пользуйтесь комментариями к публикации для получения дополнительных сведений. Размещайте здесь собственные тематические замечания и советы.
Как правильно построить гараж из сэндвич-панелей своими руками
После тщательной подготовки сборка конструкции займёт не более двух дней. Единственная задержка – срок застывания фундамента. Летом при температуре от +18 до +22°C примерно 80% номинальной прочности будет набрано через 14-20 дней. Для точного расчёта пользуются специализированными таблицами. Ниже приведены особенности важнейших сборочных операций.
Создание фундамента под гараж из сэндвич-панелей
Для разметки основания применяют деревянные колья и верёвку подходящей длины. Копают траншею с размерами под расчётный фундамент. Дно выравнивают, засыпают увлажнённым песком. Подсыпку трамбуют до получения плотного слоя в 10-12 см. Сверху размещают гравий. Образованная структура обеспечивает демпфирование в сильные морозы, предотвращая повреждение фундамента пучением грунта. Дополнительно получается локальная дренажная система.
Устанавливают опалубку и силовой каркас
Дно и стены закрывают рубероидом или другим изолирующим материалом. Заливают бетонную смесь, выравнивают поверхность. В качестве альтернативы можно сделать надёжное основание из бетонных блоков. Плитные и свайные фундаменты применяют на слабых грунтах.
Возведение каркаса для гаража из сэндвич-панелей
Силовую часть конструкции можно сделать из деревянных брусьев с размерами сечения 10×10 см. Работать с таким материалом проще, чем с металлом. Однако его надо будет хорошо защитить от гниения. Для этого используют специализированные глубинные пропитки.
Металлические части каркаса скрепляют болтовыми соединениями или сваркой. В первом случае применяют стандартные простые инструменты. Во втором понадобится специализированное технологическое оборудование.
Сборка крупной двухэтажной конструкции
Монтаж стеновых и кровельных элементов
При выполнении этих рабочих операций обращайте внимание на следующие нюансы:
- Края сэндвич-панелей для гаража изолируют от прямого контакта с фундаментом.
- Для присоединения используют верхний и нижний профиль. При большой высоте используют дополнительную горизонтальную перемычку.
- Применяют саморезы с резиновыми прокладками, которые препятствуют проникновению влаги.
- Расстояние между ними выдерживают не более 50 см.
- В стыки между плитами наносят герметик. Также применяют специализированную уплотнительную ленту.
- На торце свеса кровли устанавливают жёлоб для сбора и отвода дождевой воды.
Угловые узлы закрывают снаружи/изнутри специальными накладками
В соответствующих местах монтируют отливы
Полимеры легко повреждаются высокой температурой, поэтому болгарку применяют только на стальной оболочке. Чтобы исключить неверные действия, рекомендуется заказывать изделия с нужными размерами непосредственно у производителя (продавца).
Сэндвич-панели для гаража — свойства, преимущества и недостатки
Сэндвич-панели являются популярным строительным материалом, который имеет как положительные, так и отрицательные качества.
Таблица: плюсы и минусы сэндвич-панелей
| Плюсы | Минусы |
|
|
Несмотря на множество положительных качеств, такое сооружение ещё и красиво выглядит
Технические характеристики сэндвич-панелей
Сэндвич-панель представляет собой многослойную плиту, в которой между внешними защитными слоями установлен утеплитель. В качестве утеплителя используется минеральная вата, а также пенополистирольные или пенополиуретановые плиты. Внешние слои сэндвич-панелей изготавливают из гладких и профилированных металлических листов, а внутренние — из устойчивых к химическому воздействию пластиковых сплавов.
В продажу поступают сэндвич-панели длиной от 2 до 12 м при ширине 1 м. Заводская ширина этого строительного материала может быть как больше, так и меньше 1 м.
Конструкция сэндвич-панелей предусматривает замковую часть по краям. Она позволяет надёжно соединять соседние элементы в одной плоскости. Такое соединение обладает хорошими термоизоляционными свойствами, поэтому стены гаража не понадобится дополнительного утеплять.
По назначению сэндвич-панели делятся на:
Стеновые.
Кровельные.
Выбор технологии строительства
Финская или российская технология — выбор за вами!
Прежде чем приступить к расчетам и составлению сметы, нужно ознакомиться с технологией строительства гаража из СИП-панелей. В этом случае исключены ошибки в составлении перечня необходимых материалов и инструментов.
Здания из сэндвич панелей можно выстроить двумя способами:
- по финской технологии;
- по отечественной (российской) версии.
Фины уверены в том, что из СИП-панелей можно возводить все элементы строения: стены, перекрытия (верхнее и нижнее) и кровлю. Основа конструкции – металлокаркас.
Наши строители советуют модифицировать эту технологию и возводить перекрытия дощато-лаговым способом. При этом каркас может быть как металлическим, так и деревянным. Во втором случае используют принципы каркасного домостроения.
Металлический каркас монтируют из следующих материалов:
- специальных стоек и ферм, изготавливаемых на производстве СИП-панелей;
- профильной трубы сечением 8х8 см, 6-6 см, 6х4 см, металлических уголков (для двухместных гаражей рекомендуется использовать двухтавровые балки).
Первый вариант дороже, но проще в сборке, так как заводские изделия уже подогнаны по размеру в соответствии с проектом. В случае использования профильных труб придётся самостоятельно выполнять замеры и нарезку стоек необходимой длины. Независимо от выбранного варианта монтажа каркаса, все его элементы соединяют двумя способами:
- газо- или электросваркой;
- болтовыми соединениями.
СИП-панели крепят к каркасу с помощью специальных саморезов длиной от 15 см.
Виды верстаков
Макеты различаются несколькими способами, включая конструктивные особенности, размеры и другие характеристики:
- По назначению:
- Стол для столярных работ представляет собой специальный стол, состоящий из верстака (крышки) и прихожей. Она опирается на две опорные ножки, соединенные продольными камнями, закрепленными между собой жесткой конструкцией. Крышка верстака изготовлена из глубоко высушенного бука или дуба, а боковая сторона доски утоплена для складывания небольших инструментов в продолговатую форму. Рабочие зажимы крепятся к передней части крышки, а в задней части выполняется прямоугольный вырез, с помощью которого можно перемещать дополнительные тиски. В столешнице просверлено несколько отверстий для крепления зажимов или ограничителей, необходимых для выполнения работ;
- Максимальная длина стола плотника составляет 6 м, что позволяет закреплять и обрабатывать длинные доски и другие породы древесины. Монтажный кронштейн для крепления плит дополняется треугольным вырезом, в который вставляются клинья для удержания заготовки неподвижно;
- Стол представляет собой прочный рабочий стол на металлической раме с толстой деревянной столешницей, покрытой оцинкованной листовой сталью. Эта конструкция устойчива к действию растворителей и других агрессивных химических веществ, а также к воздействию и весу заготовок;
- Универсальный верстак в принципе похож на металлообрабатывающий, но имеет дополнительные отверстия в столешнице и возможность крепления тисков с разных сторон крышки;
- В зависимости от количества заказов, имеется одна, две или несколько рабочих станций;
- Для дополнительных возможностей:
- Складные верстаки (со складными частями столешницы, что очень практично в небольших помещениях);
- Шкафы с набором ящиков в ящике.
Этапы строительства
Рассмотрим особенности построения гаража с использованием технологии сэндвича. Укажем основные нюансы, которые необходимо соблюдать на разных этапах строительства.
Фундамент
Фундамент – это основа любого строения. И гараж из СИП-панелей – не исключение. При его возведении используют разные типы фундамента:
1. Мелкозаглубленный ленточный фундамент. Он подходит для большинства одноэтажных строений, при условии наличия устойчивого, не зыбкого и не пучинистого грунта.
2. Железобетонная плита. Такой фундамент обойдется дороже. Он подойдет для строительства гаража на 1-2 этажа. Монолитные плиты используют на пучинистых грунтах.
3. Винтовые сваи. Подойдут в том случае, если место застройки находится под углом, на пригорке или в другом месте с трудным ландшафтом.
Постройка из СИП-панелей не оказывают сильного давления на почву. Для них не нужно делать глубокую и толстую подушку фундамента.
Монтаж каркаса
Лучше всего выбирать каркасный вариант из металла. Для этих целей подойдет металлический брусок толщиной от 2 до 3 мм. Основа конструкции – вертикальные стойки. Их приваривают к нижним направляющим, выставляя по строительному уровню. Нижний периметр из железа соединяют с фундаментом с помощью анкеров. Между металлом и фундаментом укладывают слой гидроизоляции.
Отделочные работы
В этом случае речь идет об установке панелей непосредственно на металлическую раму. При монтаже соблюдают ряд правил:
1. В плитах заранее просверливают отверстия под саморезы.
2. Крепеж должен проходить не менее 50 мм от боковой грани панели. Нельзя ставить саморез под самый край.
3. Весь крепеж устанавливают под углом 90° относительном металлического каркаса.
В раме также насверливают отверстия под крепеж, после чего панели прикручивают к металлу.
Выводы и рекомендации
Среди других строительных конструкций сендвич-панель выделяется своей универсальностью, доступностью и высокой эстетичностью. Однако, при работе с материалом стоит соблюдать некоторые правила.
Не спешите снимать защитную пленку, в которую фасуются листы. До момента монтажа панель должна быть защищена от внешних воздействий. Панели очень чувствительны к точечному давлению. На нем очень легко могу возникнуть сколы и трещины.
Во время монтажа старайтесь избегать грубого воздействия на материал. Даже притуленная металлическая лестница может оставить следы и нарушить целостность покрытия. Контролируйте свои действия и опирайтесь во время монтажа исключительно на каркас.
Оборудование, с помощью которого будут нарезаться и подрезаться листы стоит выбирать с большой осторожностью
Болгарку лучше не использовать, так как во время нагрева диска, она может повредить изоляционный слой. Для отпиливания небольших участков подойдет обычная ножовка или электролобзик, но использовать агрегат необходимо на небольших оборотах.
Если вы все ещё сомневаетесь, стоит ли вам приобретать сендвич-панель, посмотрите это видео.
Watch this video on YouTube
Предыдущая Постройки 10 идей для обновления гаража: используем ненужное помещение с пользой
Следующая ПостройкиПодъёмные ворота для гаража: когда всё работает на комфорт
