Каркасные дома собирают по-разному
В современном строительстве существует несколько близких технологий возведения домов этого типа. В малоэтажном строительстве это классические каркасные дома, а также каркасно-панельные и каркасно-камышитовые здания, в основе которых лежит каркасный принцип изготовления. Однако перечисленные типы строительства имеют различия в способе сборки, конструкции и, конечно, наполнителе. Объединяет их одно — рекордно высокая скорость строительства.
Утеплителем при строительстве каркасного дома обычно служит базальтовая или минеральная вата, а также пенополистирол или пенополиуретан. Раньше для этого использовались камыш и опилки, отчего и пошло соответствующее название. С внешней, а иногда и внутренней стороны утеплитель зашивают цементно-стружечными плитами или фанерой, которые облицовываются фасадной штукатуркой.
Приведём основные отличия двух самых распространённых видов.
К слову, недавно в Актау сдали первый в стране дом, построенный сборно-каркасным методом. Девятиэтажку собрали всего за полгода.
Что такое SIP-панели?
SIP-панель (Structural insulated Panel, Структурно-Изоляционная Панель) – многослойный строительный материал из пары древесных плит с утеплителем внутри. Внешние слои этого “сэндвича” выполняются из влагостойких ОСП (OSB), которые обеспечивают ему нужную жесткость. Это позволяет из таких панелей возводить дома в несколько этажей, не усиливая их дополнительными несущими конструкциями.
Схема устройства SIP-панели
Самостоятельно сделать подобную плиту с должными характеристиками невозможно. Изготовленные своими руками не по стандартам SIP-панели можно использовать исключительно для обшивки надежного каркаса. Применять их в качестве конструкционного материала для стен дома нельзя.
После склейки ориентированно-стружечных плит и утеплителя готовую СИП-панель отправляют на стройку либо сразу на фабрике раскраивают под нужные размеры. Во втором случае строители получают набор деталей, из которых надо просто собрать дом как конструктор.
Схема устройства несущих стен из СИП-панелей
Главное достоинство этого материала – это высокие характеристики теплоизоляции. При пенополистирольном слое в 100 мм сопротивление теплопередачи у них выше, чем у кирпичных стен толщиной 2 м. Чтобы достичь подобных показателей, пенобетонные или бревенчатые дома должны иметь внешние стеновые конструкции в 50–60 см.
Возвести коттедж из дерева или кирпича с аналогичными параметрами теплоэффективности возможно. Но у домов из СИП-панелей в таком сравнении есть еще одно преимущество. Их строительство обойдется попросту дешевле. Если конечно не нарваться на излишне предприимчивых строителей с завышенными расценками на панели. Эти за любой дом запросят так будто он золотой. А сами материал при этом закупят дешевый и некачественный.
Как правильно ухаживать, и о недостатках
Это не составляет особого труда, но нужно неукоснительно соблюдать ключевые требования, чтобы не столкнуться с лишними проблемами
Так, с самого начала очень важно подобрать материал с высокой степенью влагостойкости. Далеко не каждая панель удовлетворяет этому требованию, потому что многие производители стараются ввести потребителей в заблуждение. Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя
Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя.
В продаже можно встретить изделия, не относящиеся к классу Е1, они выделяют излишнее количество формальдегида и могут представлять опасность для здоровья. Рядом со стенами из СИП недопустимо:
- ставить камины и печи;
- размещать электрические обогреватели;
- накапливать склонные к возгоранию вещества (топливо).
Это накладывает определенные ограничения на планировку внутреннего пространства и на хранение различных предметов. А когда зимой происходит значительный снеговой занос, придется позаботиться об очистке строения. Если оно намокнет, то последствия будут куда печальнее, чем в случае кирпичного, металлического или бетонного гаража. Грамотная внешняя отделка минимизирует негативное воздействие снега и льда, но она удорожает и усложняет проведение работ.
СИП панель не пропускает пар, отчего повышается роль правильного монтажа вентиляции. И даже если она оборудована по всем стандартам, придется отказаться от работы с пищевыми продуктами, от размещения ванн, бань и саун.
Что немаловажно, панель не является несущей конструкцией, и при воздействии любой нагрузки быстро разрушится. Потому монтаж ее должен происходить таким образом, чтобы даже собственная нагрузка как можно полнее шла на балочные элементы и брус. Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет
Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет.
Подобно другим постройкам, делающимся из типовых блоков, ключевой трудностью является недостаточная крепость стыков плит. Чтобы тепловое расширение нагревающегося материала не повредило торцы внешних ОСБ, обязательно оставляется специальный зазор.
Производители и продавцы неизменно говорят, что плита невосприимчива к жидкой влаге и водяным парам, поскольку по технологии применяют смолы и парафин, блокирующие промокание. Но опыт реальной эксплуатации показывает, что продолжительное действие воды либо переувлажненной атмосферы плохо отражается на состоянии ОСБ. Потому малейшая щель, не говоря уже о стыках, должна быть закрыта слоем аэрозоля, содержащего силикон.
Внешние стены перекрывают слоем гидроизоляции (пленочной) и обеспечивают вентиляционный зазор. Для лицевой отделки рекомендуется применять сайдинг либо декоративные панели.
Сэндвич-панель, где утеплителем оказывается минеральная вата, еще чувствительнее обычной к воздействию влаги. Целесообразно брать не ее, а блок, наполненный вспененным полистиролом. Так как панельные стыки могут сформировать холодные мостики, придется каждый шов хорошо заделать и потом перекрыть фасонными накладками
Важно учесть, что покрытие, наносимое на производстве, очень восприимчиво к механическому воздействию — снизить опасность поможет только окрашивание или иной защитный слой
И все же, преимущества СИП панелей перевешивают их недостатки. Выполнить работу как следует сумеет любой строитель, даже начинающий. Достаточно уметь работать с молотком и отверткой; стены возводятся по очереди, а чтобы гараж стал более жестким механически, требуется использовать обвязку лентой из стали. Профили для потолочных конструкций должны быть шире, чем для стеновых, соединение нужно производить только саморезами с цинковым внешним слоем.
О том, как построить гараж своими руками из СИП панелей, смотрите в следующем видео.
Сравнение с другими материалами
| Параметры | Сэндвич-панели | Кирпич | Пеноблок | Дерево | «Шведская технология» |
| Цена (с фундаментом) | от 200000 руб. | от 430000 руб. | от 400000 руб. | от 270000 руб. | от 420000 руб. |
| Срок строительства | 5-7 дней | от 60 дней | от 40 дней | от 30 дней | от 20 дней |
| Гарантия | 3 года | до 1 года | до 1 года | до 1 года | до 1 года |
| Сохранность внешнего вида | да | да | да | нет (чернеет) | да |
| Теплопотери | низкие | в 10 раз выше | в 7 раз выше | в 10 раз выше | на 40% выше |
| Фундамент | легкий,недорогой | тяжелый,дорогой | тяжелый,дорогой | тяжелый,дорогой | легкий,дорогой |
| Отделка | готовая | требуетотделки | требуетотделки | требуетотделки | требуетотделки |
| Утепление | готовое | требуетутепления | требуетутепления | требуетутепления | готовое |
| Пожаробезопасность | высокая | высокая | высокая | низкая | высокая |
| Усадка | нет | нет | нет | да | нет |
| Трещины при усадке фундамента | нет | да | да | да | нет |
| Плесень и грибок | нет | да | да | да | да |
| Впитывание запахов | нет | да | да | да | нет |
| Гипоаллергенность | да | да | да | да | нет |
| Технология сборки | простая | сложная | сложная | сложная | сложная |
| Разборка и перемещение | да | нет | нет | нет | нет |
| Разрешение на строительство | нет | да | да | да | да |
| Подвоз материалов | нет | да | да | да | нет |
Каркас
Чтобы построить каркас из СИП панелей, понадобятся в первую очередь балки из металла или дерева. Для СИП панелей из профнастила требуются металлические направляющие, для закрепления плит из ОСП нужен брус.
Металлические балки бетонируются в тот момент, когда заливается бетонная плита. Деревянные балки инсталлируются в заранее подготовленные выемки.
Если вертикальные стойки будут высотой до трех метров, то промежуточные опоры не обязательны. Стойки устанавливают для каждого отдельного блока, тогда конструкция получится достаточно жесткой.
Горизонтальные балки скрепляют каркас будущего объекта, монтировать их необходимо в верхних и нижних точках, тогда это будет гарантией, что не произойдет деформации.
Когда каркас готов, можно монтировать СИП панели, и если все сделано правильно по заранее намеченному плану, то процесс монтажа будет несложным.
Сборка стен стартует от какого-нибудь угла (принципиального значения это не имеет). Применяя специальную стыковочную планку, угловую панель прикрепляют к вертикальной и горизонтальной направляющей. Чаще всего в качестве крепления используют саморезы. Когда одна панель закреплена, монтируют следующие блоки, при этом применяются стыковочные замки (прокладки), которые покрывают обязательно герметиком, чтобы шов был плотнее.
Остальной комплект сэндвичей прикрепляют к направляющим, которые находятся в самом верху и самом низу.
В гараже часто присутствуют полки и стеллажи для инструмента и других полезных вещей. Полка бывает обычно шириной 15- 20 сантиметров, поэтому при проектировании обязательно этот фактор тоже следует учитывать. Важный момент: полки обязательно крепятся к каркасу, тогда не будет наблюдаться никаких деформаций, нагрузка на стены будет минимальной.
Сами плиты могут быть сделаны из ПВХ, ОСБ или пенопласта. Каждая плита при размере 60 х 250 см весит всего не более десяти килограмм. Толщина блоков обычно порядка 110 –175 мм.
Есть также еще один способ (более простой) монтажа каркаса. Новая технология появилась в США, называется бескаркасным методом строительства гаража из СИП панелей. Такой вариант уместно использовать в южных регионах, где не бывает штормовых ветров и значительных снежных осадков.
Далее работа происходит по жесткой схеме. В одном углу ставят панель на стыке обвязочных балок. Выравнивают под уровень, затем с ударами молотка насаживают ее на брус. Все пазы непременно промазываются герметиком и монтажной пеной.
Замок закрепляется с помощью крепления ДСП к обвязке. В паз вставляют стыкующую балку, которая промазывается герметиком; панели подгоняются друг к другу и несущей балке и плотно закрепляются. Угловые панели встык закрепляются друг к другу с помощью саморезов.
Технология
Каркасный или сэндвич панельный дом устанавливают на фундамент. Это может быть любой из используемых для легких сооружений тип:
- Свайный;
- Ленточный мелкозаглубленный;
- Столбчатый;
- Плитный.
Все операции, связанные с возведением фундамента, проводят по одной схеме без разграничений на материал изготовления дома.
Каркасник
Сначала на фундамент укладывают брус нижней обвязки. Затем работы проводят по одной из двух схем. По традиционной технологии последовательно устанавливают вертикальные и горизонтальные элементы каркаса, стропильную систему.
По второй, так называемой «Канадской платформе», сначала монтируют пол. На готовом основании собирают секторы для стен и устанавливают в проектное положение. Закрепляют укосинами, горизонтальными перемычками.
По верху стойки или секции обвязывают брусом. Укладывают балки, стропила, обрешетку.
Готовый каркас заполняют утеплителем. В стены устанавливают плиты, а по горизонтальным поверхностям расстилают рулоны базальтовой ваты или насыпают эковату при условии, что они не будут нагружаться. Со стороны отапливаемого помещения теплоизолятор защищают паронепроницаемыми пленками, снаружи – гидроветрозащитными мембранами.
Внутри каркаса прокладывают электропроводку и другие коммуникации.
Панельный
Роль каркаса здесь играет СИП. Стойки, горизонтальные и наклонные связи отсутствуют. Нагрузка передается на фундамент по поверхности панели. Устойчивость достигается высокой жесткостью листов и креплением замковой системой шип-паз с закладной доской.
Дом собирают из отдельных элементов, как конструктор. Сначала монтируют пол первого этажа, затем стены. Выемку каждой панели заполняют монтажной пеной, вводят соединительный деревянный профиль. Следующую конструкцию насаживают на выступающую часть, предварительно нанеся в паз герметик. Скрепляют стыки саморезами.
Смонтировав первый этаж, укладывают горизонтальные балки перекрытия, а по ним СИП панели. Затем приступают к установке стеновых элементов второго уровня или устройству стропильной системы.
По стропилам монтируют кровельные сэндвич панели, а на готовый настил укладывают гидроизоляцию и материал ограждения.
Скрытые коммуникации прокладывают во внутренней обшивке помещений в прорезанных штробах.
Здание собирают очень быстро. Бригада из 3-4 человек монтирует объект площадью 150 м² за 2-3 недели. Такая скорость возможна благодаря высокой степени готовности ограждающих конструкций, технологичности сборки узлов.
Полный спектр услуг по строительству
Компания «Лидер» на профессиональной основе занимается производством, поставкой и монтажом гаражей из SIP любых размеров. Наши специалисты возводят удобные, надежные и просторные помещения, в которые можно ставить одну или несколько машин. Мы открыты для сотрудничества как с частными клиентами, так и коммерческими организациями.
Предоставляемые услуги:
- проектирование;
- производство стройматериалов;
- доставка панелей на объект;
- обустройство основания (включая возможность выполнения фундамента со смотровой ямой);
- осуществление сборки стен;
- отделка гаража (опционально).
Время выполнения работ составляет от 1 недели исходя из масштаба и специфики конкретного проекта. По всем вопросам обращайтесь к сотрудникам компании «Лидер».
Этапы строительства гаража из СИП-панелей своими руками
Прежде чем приступать к строительству, рекомендуют начертить схему будущего гаража. На плане необходимо указать размеры конструкции и месторасположение на участке. Высота внутреннего помещения должна составлять 2,5-2,8 метра. Длину и ширину подбирают с учетом габаритов автомобиля. Если гараж возводится под несколько машин, расстояние между последними должно превышать 80 миллиметров.
Также необходимо учесть, будет ли использоваться внутреннее помещение под иные цели. Если планируется установка стеллажей, последние нужно указать на плане.
Фундамент
Укладка фундамента — это первый и обязательный этап строительства гаража из сэндвич-панелей. В качестве основы будущего строения монтируют:
- Плиточный фундамент. Применяется, если строится отапливаемый гараж, либо сооружение возводится на подвижном грунте. Укладка фундамента начинается с выстилки 30-сантиметрового слоя из песка и щебня, поверх которых заливается бетон небольшой толщины. Далее укладывается арматурный каркас. В конце заливается остаток бетона так, чтобы толщина плиты составила 20 сантиметров.
- Ленточный фундамент. Подходит практически для всех типов грунта. Укладка ленточного фундамента проводится по аналогичной технологии, как и плиточного.
- Столбчатый фундамент. Аналогичен ленточному. Разница заключается в том, что под будущим зданием выкапывается несколько углублений, в которые устанавливается арматурный каркас и заливается бетон.
В качестве фундамента для гаража нередко используют железобетонные плиты, которые укладываются на заранее подготовленное основание.
Возведение стен без каркаса
С целью экономии средств и времени на строительство можно возвести гараж из СИП-панелей без каркаса. Эту технологию разрешено применять при следующих условиях:
- отсутствие сейсмической активности;
- зимой выпадает мало снега;
- скорость ветра не достигает ураганной на протяжении года.
С учетом приведенных условий получается, что бескаркасная технология подойдет для строительства гаража в южных регионах страны. Конструкция возводится по следующему алгоритму:
- Устанавливаются угловые панели. Первая плита монтируется в месте пересечения обвязочных балок и выравнивается по вертикали. Затем, с помощью молотка, панель насаживается на шип бруса, смазанный предварительно клеем либо герметиком.
- Первая панель дополнительно прибивается гвоздями к обвязочной балке.
- В паз панели вставляется стыкующая балка. Шип также смазывается герметиком или клеевым составом.
- Последующие панели монтируются, согласно приведенной схеме.
- Угловые панели фиксируются с помощью клеевого состава и саморезов.
При монтаже такой конструкции необходимо в точности следовать приведенной технологии. Ошибки, совершенные на этапе строительства, приведут к обрушению гаража при повышении нагрузки.
Установка крыши
Технология монтажа крыши зависит от вида последней. Если устанавливается односкатная кровля, необходимо, чтобы одна стена гаража была выше другой. При монтаже двускатной конструкции предварительно собираются стропила.
Крышу для гаража также можно сделать из панелей. В этом случае под плиты сначала монтируется каркас. Последний должен быть таким, чтобы имелась возможность закрепить панели с двух сторон. В местах, где фиксируются плиты, необходимо размещать обрешетку.
Укладка крыши из панелей начинается с нижнего угла. Далее монтаж производится по приведенной выше технологии. Места стыков при этом необходимо смазывать герметиком.
По окончании монтажа крыши нужно сделать отверстие под вентиляционную трубу. В местах стыка материала укладывают резиновые прокладки, которые дополнительно герметизируют соответствующим составом.
Ворота
В случае если гараж возводится своими руками, оптимальным вариантом станет установка распашных ворот. Для изготовления такой конструкции сначала потребуется сварить металлическую раму, которая устанавливается в проем, закрепляется и утепляется монтажной пеной. Затем навешиваются петли.
На следующем этапе изготавливается металлический каркас под профилированные листы. Полученная таким образом конструкция навешивается на петли.
Конструкционные особенности
Перед тем как построить строение обязательно изучите его преимущества, недостатки, сравните с другими вариантами строительства. К основным преимуществам конструкци можно отнести:
- Относительно недорогой, так как используются дешевые стройматериалы.
- Удобен при установке, его можно демонтировать и перевезти на новое место.
- На гараж из сэндвич-панелей цена невысокая, всегда можно заказать строительство под ключ в ГСК.
- Не нужно регулярно обновлять краску. Сэндвич-панели поставляются готовыми к установке, окрашенными в нужный цвет.
Монтируются секционные (подъемные ворота), при необходимости ворота могут быть оборудованы автоматическим приводом.
Особенности строительства
Строительство гаража на участке это не роскошь, а необходимость. Если нет времени на капитальное строительство – можете купить гараж и пристроить к дому. Это ускорит процесс. Строение не требует мощного фундамента. При строительстве достаточно фундамента глубиной 30-40 см и шириной 30 см. Все делается одновременно. Это позволяет ускорить процесс строительства. Фундамент для гаража для автомобилей из сэндвич-панелей может быть:
- Свайный (винтовые сваи с обвязкой)
- Винтовые сваи + стяжка пола
- Ленточный
- Монолитная плита 200мм
Ворота
После этого ставятся ворота. Это могут быть ворота:
- раздвижные;
- вертикальные;
- распашные.
Очень функциональны ролетные механизмы, их преимущества:
- невысокая цена;
- простота монтажа;
- надежность.
Такие устройства экономят много места. Распашные ворота постепенно отходят на второй план. Они тяжелые, с ними затруднительно работать зимой, особенно в период обильных снегопадов. Распашные ворота требуют дополнительно не менее 4-х квадратных метров свободной площади перед гаражом, что тоже не всегда бывает комфортно.
К вертикальным подъемным воротам несложно поставить автоматику, они просты в устройстве и надежны.
О том, как правильно установить SIP панель, смотрите в следующем видео.
Облицовка изнутри своими руками: варианты
Чтобы оформить стены и потолок, вы можете использовать любые материалы. Наиболее часто, перед тем, как нанести финишное покрытие, используют гипсокартон, который прикручивают к поверхности плит. В стыках между листами можно спрятать электрическую проводку.
Чтобы отделать пол можно уложить керамическую плитку или половую доску
Важно, чтобы эти материалы легко справлялись с большой нагрузкой, так как автомобиль, который стоит в гараже, весит немало
В редких случаях отделка проводится прямо по сип панелям. Поскольку они очень прочные и надёжные, такие панели хорошо справляются с любыми нагрузками, что даёт возможность наносить на них грунтовку и шпаклёвку. А вообще, то, как будет выглядеть ваш гараж изнутри, зависит от того, сколько финансов на его обустройство вы собираетесь потратить.
Окончательное оформление
После возведения стен и перекрытия кровли на сип панели гаража, которые выступают в проёме, рекомендуется установить откосы и тщательно их изолировать. Эта мера способствует сохранению тепла в гараже и придает законченный и аккуратный внешний вид въезду и входу.
Ворота устанавливают в последнюю очередь. Навесные двери подвешивают к вертикальным опорам, роликовые раздвижные – к верхней горизонтальной направляющей.
Полки и стеллажи возможно крепить только к каркасу. Чтобы не промахнуться, ориентируются на стыки панелей, где располагаются стойки.
Коммуникации (свет, тепло) заводят в готовый гараж.
Стеновой комплект
Варианты проектов гаражей из сэндвич-панелей и металлокаркаса
Забегая наперед, уточним, что существует две технологии монтажа: с использованием каркаса и без него. Чуть позже мы подробно расскажем о всех плюсах и недостатках данных методов установки. А сейчас разберем несколько типовых проектов для постройки одноэтажного и двухэтажного гаража с использованием СИП-панелей.
Одноэтажные гаражи из сэндвич-панелей
Самое популярно решение – строительство гаража в один этаж. Многие автолюбители относятся с долей скепсиса к подобной задумке. Ровно до тех пор, пока не узнают о стоимости возведения гаража, а также сроках на установку подобной конструкции.
Рассмотрим два типовых варианта постройки:

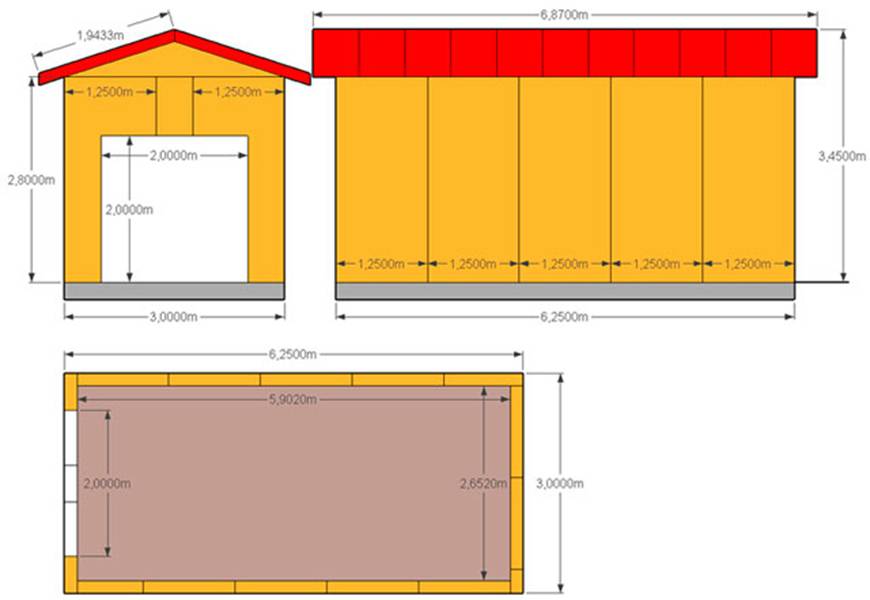

1. Классический гараж на 1 машину. Его можно поставить на дачном участке или рядом с частным домом. Используйте гараж по прямому назначению или превратите его в склад, хозяйственное помещение. Высота потолка составляет 2.8 метра. Он станет отличным решением для сельской местности, чтобы хранить в нем габаритную спецтехнику (чертеж ниже).

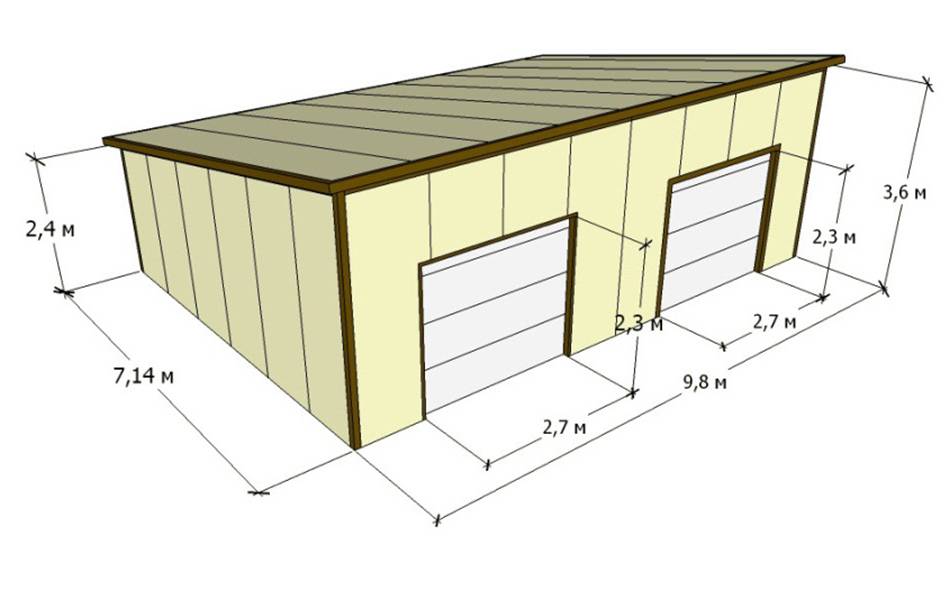

2. Проект на две машины. Отлично подходит для семьи или небольшой компании. Используйте один гараж под склад, а во второй ставьте машину. Проект можно модифицировать под любое количество автомобилей.
Для постройки одноэтажного гаража можно использовать бескаркасную технологию монтажа.

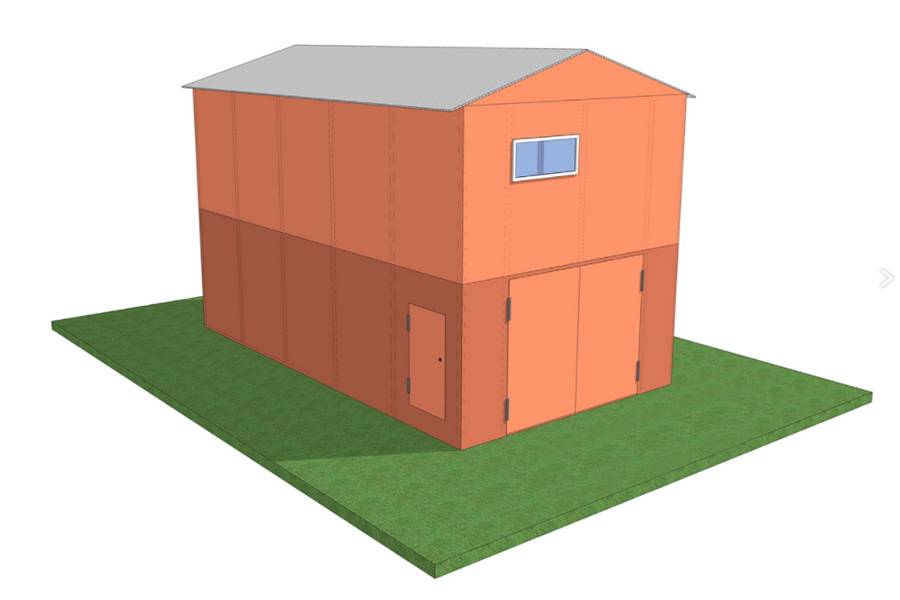

Двухэтажные гаражи из сэндвич-панелей: интересные решения
При постройке здания из двух этажей рекомендуется использовать несущий каркас. Лучше устанавливать металлическую конструкцию. Она способна выдержать большее количество нагрузки. Наличие второго этажа предполагает увеличение общего веса конструкции. Стены нужно усиливать с помощью несущей рамы из металла.
Самый обычный проект – это гараж на первом этаже и дополнительное строение на втором ярусе. Вы можете использовать второй этаж по своему усмотрению. Кто-то делает из него полноценную комнату отдыха, мастерскую или просто использует как хозяйственное помещение. Можно придумать и более интересные решения по использованию второго этажа:
· гостевой домик;
· складское помещение для торговли;
· небольшой цех, который можно использовать в коммерческих целях;
· баня или небольшой тренажерный зал.
Выведите лестницу на второй этаж с улицы. Если гараж находится на территории кооператива, придется делать подъем с первого этажа. Второй ярус перекрывают односкатной или двухскатной кровлей. Но есть и более экзотические решения, со сложной геометрией крыши.
Таблица размеров панелей
У СИП панелей встречается большое разнообразие размеров, что наглядно показано в таблице.
| Номенклатура | Толщина утеплителя | Толщина OSB, мм | Толщина панели, мм | Длина панели, мм | Ширина панели, мм | Вес, кг/кв.м | Вес, панель |
| SIP-панель, 2500×1250×68 | 50 | 9 | 68 | 2500 | 1250 | 13 | 40 |
| SIP-панель, 2500×1250×70 | 50 | 10 | 70 | 2500 | 1250 | 14 | 44 |
| SIP-панель, 2500×1250×88 | 70 | 9 | 88 | 2500 | 1250 | 13 | 41 |
| SIP-панель, 2500×1250×90 | 70 | 10 | 90 | 2500 | 1250 | 14 | 45 |
| SIP-панель, 2500×1250×118 | 100 | 9 | 118 | 2500 | 1250 | 14 | 42 |
| SIP-панель, 2500×1250×120 | 100 | 10 | 120 | 2500 | 1250 | 15 | 47 |
| SIP-панель, 2500×1250×124 | 100 | 12 | 124 | 2500 | 1250 | 17 | 53 |
| SIP-панель, 2800×1250×124 | 100 | 12 | 124 | 2800 | 1250 | 17 | 60 |
| SIP-панель, 2500×1250×158 | 140 | 9 | 158 | 2500 | 1250 | 14 | 45 |
| SIP-панель, 2500×1250×160 | 140 | 10 | 160 | 2500 | 1250 | 16 | 49 |
| SIP-панель, 2500×1250×164 | 140 | 12 | 164 | 2500 | 1250 | 18 | 55 |
| SIP-панель, 2800×1250×164 | 140 | 12 | 164 | 2800 | 1250 | 18 | 62 |
| SIP-панель, 2500×1250×168 | 150 | 9 | 168 | 2500 | 1250 | 14 | 45 |
| SIP-панель, 2500×1250×170 | 150 | 10 | 170 | 2500 | 1250 | 16 | 49 |
| SIP-панель, 2500×1250×174 | 150 | 12 | 174 | 2500 | 1250 | 18 | 56 |
| SIP-панель, 2800×1250×174 | 150 | 12 | 174 | 2800 | 1250 | 18 | 63 |
| SIP-панель, 2500×1250×178 | 160 | 9 | 178 | 2500 | 1250 | 15 | 46 |
| SIP-панель, 2500×1250×180 | 160 | 10 | 180 | 2500 | 1250 | 16 | 50 |
| SIP-панель, 2500×1250×184 | 160 | 12 | 184 | 2500 | 1250 | 18 | 57 |
| SIP-панель, 2800×1250×184 | 160 | 12 | 184 | 2800 | 1250 | 18 | 63 |
| SIP-панель, 2500×1250×218 | 200 | 9 | 218 | 2500 | 1250 | 15 | 48 |
| SIP-панель, 2500×1250×220 | 200 | 10 | 220 | 2500 | 1250 | 17 | 52 |
| SIP-панель, 2500×1250×224 | 200 | 12 | 224 | 2500 | 1250 | 19 | 59 |
| SIP-панель, 2800×1250×224 | 200 | 12 | 224 | 2800 | 1250 | 19 | 66 |
| SIP-панель, 2500×1250×268 | 250 | 9 | 268 | 2500 | 1250 | 16 | 50 |
| SIP-панель, 2500×1250×270 | 250 | 10 | 270 | 2500 | 1250 | 17 | 55 |
| SIP-панель, 2500×1250×274 | 250 | 12 | 274 | 2500 | 1250 | 20 | 61 |
| SIP-панель, 2800×1250×274 | 250 | 12 | 274 | 2800 | 1250 | 20 | 69 |
Виды и характеристики СИП-панелей
Дом из SIP панелей
В качестве утеплителя в sip панелях могут быть различные материалы, например:
- Пенополистирол.
- Пенополиуретан.
- Базальтовая минеральная вата.
При выборе конкретного изоляционного материала необходимо рассматривать и сравнивать все плюсы и минусы домов из сип панелей. Самым бюджетным является первый вариант, но его недостатком является легковоспламеняемость.
Второй теплоизоляционный элемент обладает большим сроком эксплуатации, но его свойства удержания тепла внутри помещения самые минимальные из представленных видов.
Третий элемент – базальтовая минвата – не содержит в своём составе формальдегидного органического соединения и с точки зрения пожаробезопасности относится к классу негорючих материалов. Но, данный теплоизолятор имеет большой вес, из-за чего при строительстве дома нужно позаботиться о заливке качественного и мощного фундамента. Зато в плите с минеральной ватой можно абсолютно безопасно прятать электропроводку, не боясь, что здание загорится от короткого замыкания.
Но, несмотря на преимущества двух последних теплоизоляционных элементов, производители предпочитают использовать именно пенополистирол, поскольку процесс создание панелей из такого материала в разы проще и не требует больших капиталовложений.
Таблица размеров панелей
| Вид СИП-панелей | Толщина ППС, мм | Толщина OSB, мм | Толщина панели, мм | Длина панели, мм | Ширина панели, мм | Масса панели, кг |
| 2500*1250*118 | 100 | 9 | 118 | 2500 | 1250 | 42 |
| 2500*1250*124 | 100 | 12 | 124 | 2500 | 1250 | 53 |
| 2800*1250*124 | 100 | 12 | 124 | 2800 | 1250 | 60 |
| 2500*1250*174 | 150 | 9 | 168 | 2500 | 1250 | 45 |
| 2500*1250*174 | 150 | 12 | 174 | 2500 | 1250 | 56 |
| 2800*1250*174 | 150 | 12 | 174 | 2800 | 1250 | 63 |
| 2500*1250*218 | 200 | 9 | 218 | 2500 | 1250 | 48 |
| 2500*1250*224 | 200 | 12 | 224 | 2500 | 1250 | 59 |
| 2800*1250*224 | 200 | 12 | 224 | 2800 | 1250 | 66 |
Таблица характеристик панелей
| Характеристика | Значение | Комментарий |
| Прочность | 1,5 кгс/см² — 1,8 кгс/см² | Такая панель выдерживает нагрузку:
При этом всего 350 кг достаточно для строительства коттеджей достаточно |
| Объёмный вес | 25 кг/м³ /35 кг/м³ / 50 кг/м³ | Вспененный полистирол |
| Теплопроводность | пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) полиуретановые 0,028 Вт/(м·°С) | — |
| Нарушение геометрии | Нет | Плита не деформируется от температуры и влаги, так как состоит из щепок не имеющих недостатков цельной древесины, в которой присутствует внутреннее напряжение. |
| Подверженность болезням | Нет | В состав плиты OSB входит эмульсия воска, предотвращающая появление грибка, плесени и насекомых |
| Усадка | Отсутствует | К внешней и внутренней отделке стен и перегородок из СИП панелей можно приступать сразу же после завершения их установки. |
| Водопоглощение | ПСБ 0,5%-2,1% OSB3%-12% | За 24 часа |
| Огнестойкость | III степень огнестойкости | Отсутствие горения в течение 1 часа |
| Звукопоглощение | 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. | На примере полистирола весом 25 кг/м³ |
| Максимальная этажность строения | 2 этажа + мансарда | — |
Преимущества и недостатки материала
Удобство использования панелей этого типа заключается в том, что такой материал прост в использовании. Плиты фиксируются к заранее возведенному каркасу с помощью саморезов. Помимо этого, конструкция гаража на основе СИП-панелей обладает следующими достоинствами:
- Хорошая теплоизоляция. По этому показателю стена из сэндвич-панели сопоставима с кирпичной кладкой толщиной 2,5 метра.
- Малый вес. Этот материал обеспечивает высокую скорость возведения гаражей. Одна стандартная плита площадью 1 квадратный метр весит 15 килограмм.
- Экономичность. Панели этого типа стоят недорого. Кроме того, экономичность объясняется тем, что при монтаже плит используются саморезы, уголки и герметик.
- Стойкость к воздействию внешней среды. На поверхности панелей не появляются плесень, грибки.
К числу основных недостатков сэндвич-панелей относится то, что ОСП отличается неприглядным внешним видом. Поэтому после окончания строительства необходима дополнительная отделка стен, которая обеспечит защиту от грызунов.
Второй недостаток — повышенная горючесть. Объясняется это тем, что слой утеплителя проложен между древесными плитами, которые хорошо горят.
Мыши и прочие неприятности
Чтобы уберечь наших читателей от лишней головной боли, мы решили рассказать об ошибках, допущенных при строительстве одного жилого дома. В первую очередь материал предназначен для тех, кто нанимает для строительства подрядчиков. Однако будет полезен и тем, кто строит дом самостоятельно.
Объект строился по программе «Сельский дом», а в качестве подрядчика выступали местная бригада. К сожалению, со стороны будущих жильцов не было уделено должного внимания качеству проведения работ. Результат закономерный — большое количество существенных «косяков».
Краткая информация о доме:
- Дата ввода в эксплуатацию: 2018 год
- Количество этажей: 2
- Тип фундамента: ленточный
- Технология: бескаркасная
- Размеры панелей: 2740х1220х224 (перекрытия), 2740х1220х174 (стены), 2740х1220х145 (шпонка для соединения стеновых панелей)
Проблемы проявились довольно быстро и были связаны с самой важной частью любого строения — фундаментом. Ленточный фундамент был залит бетоном низкого качества, это привело к тому, что при попадании влаги, он начал крошиться
Под воздействием влаги фундамент начал крошиться
В сильные холода (ниже -30 °C) был выявлен еще один «косяк» — промерзала часть пластикового напольного плинтуса на кухне.
Было решено снять нижние панели винилового сайдинга, удалить мостики холода в местах примыкания стеновых плит к перекрытию первого этажа и обшить фундамент профлистом под камень.
После демонтажа нижних панелей сайдинга, появились признака жизнедеятельности полевых мышей.
Установлены куски фанеры, между которыми есть большие расстояния
Вводная по рубероиду. На момент постройки дома, в конкретном населенном пункте не слыхивали о паропроницаемых мембранах. Подрядчик собирался уложить на стены полиэтиленовую плёнку. Этому воспротивился заказчик, в результате был использован рубероид.
Прекрасно видно, что мыши времени зря не теряли…Вместе промерзания плинтуса обнаружены мышиные норы и не запенен шов между ОСБ
В результате владельцу дома пришлось нивелировать последствия используя свой скромный строительный опыт.
Предварительно перекрыта возможность доступа мышей к пенополистиролу, затем фундамент обшит профлистом
Сопутствующие ошибки:
- Не обработана битумной мастикой нижняя часть перекрытия первого этажа.
- На перекрытия первого и второго этажа были уложены SIP-панели шириной 1220 мм (должны были быть разрезаться вдоль пополам).
- Использован сырой лес.
- Панель для изготовления термошпонок тоньше, чем слой пенополистирола.
- Углы дома не стянуты длинными саморезами.
- Саморезы исключительно черные.
Были и другие ошибки, но мы о них не рассказываем, так они не относятся напрямую к технологии строительства СИП-домов.
Увы, рассмотренный выше случай не самый тяжелый — фатальный вариант рассмотрен в видео ниже.
Вывод напрашивается очень простой: не следует слепо доверяться заказчику. Все этапы строительства надо контролировать лично, либо обратиться к помощи знающего человека со стороны.
Если строительством занимаются подрядчики, то качество их работы можно будет оценить уже на этапе приемки перекрытия первого этажа.
Преимущества и недостатки технологии
Внешний вид гаража из СИП панелей
Основные преимущества возведения автомобильного “дома” с использованием сэндвич-панелей следующие:
- Отсутствие необходимости в обязательной дополнительной отделке стен строения каким-либо материалом, после окончания строительства их можно просто покрасить в любой понравившийся цвет;
- Экологичность материала, который абсолютно безвреден не только для здоровья человека, но и для окружающей природы, так как не выделяет каких-либо вредных веществ на протяжении всего срока службы;
- Транспортировка не потребует наличия тяжёлой спецтехники;
- Строительство можно осуществлять в любое время года и вне зависимости от текущих погодных условий;
- Относительно низкая стоимость строительства, которая достигается за счёт вышеперечисленных характеристик.
Существуют и некоторые недостатки данной технологии:
Сэндвич-панели, в которых в качестве утеплителя используется минеральная вата, очень плохо реагируют на избыток влажности внутри помещения, поэтому требуется уделить особое внимание вентиляционной системе, она должна быть высокого качества. В противном случае лучше использовать панели с наполнителем из вспененного полистирола;
Стыки между панелями могут образовывать “мостики холода”, поэтому в ходе сборки стен швы необходимо хорошо заделывать, по завершении закрыть специальными фасонными накладками;
Заводское покрытие большинства сэндвич-панелей довольно чувствительно к различного рода механическим воздействиям, поэтому их все же рекомендуется покрасить или покрыть каким-либо защитным слоем.
