Холодные стыковочные границы при бетонировании

Сетки для бетонирования

Металлическую сетку применяют для укрепления и повышения прочности железобетонных конструкций. Методика позволяет усилить защиту от появлений трещин и других механических дефектов в процессе эксплуатации объекта. В зависимости от диаметра выделяют тяжелые (более 12 мм) и легкие (3-10 мм) арматуры. Сетка может располагаться в одном направлении или противоположные стороны с учетом нагрузки на конструкцию. В строительстве применяют проволоку класса В1-В2, А-1. Они отличаются сплавом стали, наличием деформаций на поверхности. Общий вес армированного покрытия рассчитывают исходя из площади заливки бетона, наличия заполнителей. Как делается сухая стяжка читайте здесь.

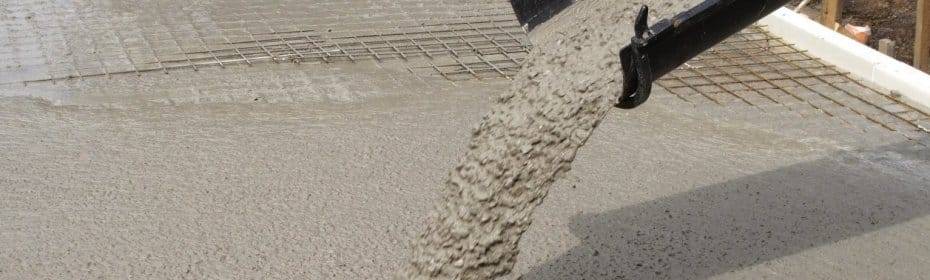

Так выглядит сетка для бетонирования

Специфика холодных стыков

По определению рабочий шов является ослабленным местом, но при качественном выполнении с соблюдением строительных норм и правил шов бетонирования не нарушает целостности конструкции, не снижает ее прочностные свойства, не отражается на долговечности последней.

В производстве бетонных работ сложилась достаточно парадоксальная ситуация: когда сооружения желательно возводить без швов, но выполнению этих требований противоречит необходимость разбивки крупных сооружений на секции с устройством деформационных сквозных швов. Кроме того, секции между деформационными швами разбиваются дополнительными строительными и усадочными швами на блоки или бетонируемые без перерыва меньшие части. Устройство строительных и усадочных швов объясняется как уменьшением площади бетонируемых участков, так и необходимыми мероприятиями для снижения деформаций бетона. Поскольку на крупных объектах бетонирование в большинстве случаев проводится с перерывами, холодные стыки или швы бетонирования чаще совмещают с усадочными и строительными.

Создание швов

Что же может привести к возникновению столь уязвимых зон в, казалось бы, безупречном и столь крепком монолите?

Причина возникновения

Фото образовавшегося бетонного шва

Для общего и более глубокого понимания можно провести миниатюрный опыт в домашних условиях:

  1. Берём любой канцелярский клей и ставим две капли на гладкую поверхность так, чтобы растекаясь, они соединились.
  2. После застывания они образуют единый и нераздельный комочек силикона.
  3. Теперь капнем на него ещё одной каплей и дождёмся её засыхания, после чего проделав некоторые манипуляции, без особых затруднений сможем её отсоединить от основной массы.

Также точно происходит и в процессе бетонирования. Маленькие объекты чаще всего удаётся залить одним заходом и тогда, как в нашем опыте, образуется цельный монолит. Но если объёмы слишком велики, и ранее уложенный бетон успевает схватиться, для чего порой достаточно пяти часов, то свежему раствору попросту не за что зацепиться и образуется ненадёжная линия стыка.

Рабочий шов при бетонировании получает понижение множества технических характеристик, к которым относятся:

  • прочность;
  • морозостойкость;
  • влагонепроницаемость.

Что в результате негативно сказывается и на долговечности постройки. Но это всё в полной мере справедливо, если оставить этот процесс без контроля. В случае же правильного обустройства стыковочного места, вы можете быть уверенны в надёжности всей конструкции.

Места расположения

Совет: не допускайте спонтанного образования холодных швов. Если вы уверенны в их неизбежности, то создайте своими руками в заранее выбранной безопасной зоне. Так получится свести к минимуму связанные с ними риски.

Холодный шов при бетонировании колонны

Безопасные для образования швов места в разных конструкциях:

Совет: также обязательно учитывайте то, что стыки должны иметь горизонтальное или хотя бы вертикальное положение. Избегайте образования диагоналей, иначе даже алмазное бурение отверстий в бетоне где-то рядом за счёт распространения вибрации сможет спровоцировать излом или растрескивание.

Диагональная трещина на месте соединения бетонных массивов разного времени застывания

Правила обустройства

Инструкция создания холодных швов бетонирования выглядит следующим образом:

  1. Выбираем наиболее подходящее место согласно вышеописанным рекомендациям и заливаем первую порцию бетона до того уровня.

Совет: не следует приступать к заливке нового раствора до тех пор, пока прежний не наберёт прочность в 1,5 Мпа. Это необходимо для того, чтобы не нарушить его структуру.

  1. Очищаем схватившуюся поверхность одним из представленных в таблице механических способов:
  1. Остатки мусора смываем водой или воздушной струёй из компрессора.

Обработка воздушной струёй

  1. Усиливаем адгезию поверхности застывшего бетона. Здесь можно применить несколько способов, как по отдельности, так и в сочетании друг с другом:

Создать насечки при помощи долота и молотка или перфоратора. Это в особенности стоит сделать в том случае, если цементное покрытие гладкое и имеет солидный возраст.

Пример насечек на бетонной поверхности

Обработать грунтовкой глубокого проникновения. Это позволит создать тонкий полимерный слой, который имеет идеальное сцепление с любыми материалами и растворами.

Грунтование цементного покрытия

Армировать мелкоячеистой металлической сеткой. Она предоставляет множество равномерно распределённых точек качественного сцепления, плюс усиливает прочность самого шва.

Схема применения стальной сетки

Монтаж двухсторонней оцинкованной шпонки. Образует достаточно крепкое и надёжное соединение двух монолитов.

Схема установки гидрошпонки между бетонными плитами

  1. Далее заливаем сначала тонкий в несколько сантиметров слой бетона, давая ему возможность вступить в контакт с камнем строго покрытия.
  2. Через пару часов заливаем весь необходимый объём цементной смеси.

Совет: при больших объёмах бетонирования стоит воспользоваться специальными модификаторами, которые замедляют процесс застывания смеси. Так вы сможете хотя бы сократить количество швов.

Условия для проведения работ

Швы бетонирования обычно применяют на тех участках, где невозможна установка опалубки. Работу проводят с расчетом, чтобы границы нового и старого бетона не оказывали существенной нагрузки на общую конструкцию, не снижали ее прочность. Технологию применяют для заливки следующих элементов:

  • колонны;
  • балки, соединенные с плитами;
  • плоские плиты (шов может находиться на любом месте параллельно наименьшему сечению);
  • ребристые перекрытия;
  • отдельные балки;
  • массивные монолиты, своды, бункеры и другие сложные инженерные конструкции.

При необходимости возведения горизонтальных швов на внешней стороне здания, их рассчитывают с учетом требований СНиП и проектной документации.


Пример составления технологической карты

При какой температуре бетонируют

Оптимальная температура для усадки и кристаллизации цемента находится в диапазоне от 15 до 25 oC

Она должна быть стабильной в течение всего времени застывания, что важно для равномерного распределения и выхода жидкости из смеси. При резком похолодании или потеплении требуется использование специальных технологий работы с цементным раствором

Например, в жаркую погоду его требуется увлажнять, защищать от ветра и прямых солнечных лучей. Низкие температуры окружающей среды также пагубно влияют на бетон, важно не дать ему замерзнуть в течение первых 3 дней с момента заливки – за этот период он набирает до 70% прочности. При какой температуре можно класть кирпич и работать с цементом читайте тут.

Методы зимнего

Требования к проведению зимних цементных работ регулируются требованиями СНиП 3.03, такими условиям считается температура окружающей среды ниже 5 oC. Основные методы бетонирования в зимнее время:

  • термос;
  • подогрев паром, горячим воздухом или электрическими матами;
  • прогрев электродами, специальными кабелями.

Именно метод термоса применяется на практике чаще всего. В нем используется тепло, выделяемое реакцией гидратации цемента в процессе застывания. Для его сохранения объект дополнительно укрывают теплыми элементами, создавая разницу температур. Подходит для массивных сооружений.

Гидроизоляционные шпонки для устройства технологического шва

Гидроизоляционная шпонка — строительная лента с профилем сложной геометрии. Тип профиля определяет назначение гидроизоляционной шпонки. Гидрошпонки выпускаются из ПВХ, EPDM и термоэластопласта. EPDM шпонки применяются в условиях герметизации строительных швов при воздействии на них агрессивных химических сред в условиях высокой амплитуды передвижения деформационного шва. В остальных случаях применяются шпонки на основе ПВХ/ТЭП.

На текущий момент на рынке существует несколько к категорий гидроизоляционных шпонок для обустройства герметизации технологического шва бетонирования:

  • ХВ — холодные внутренние гидрошпонки
  • ХВИ — холодные внутренние гидрошпонки, оснащенные инъекционными каналами по обе стороны профиля.
  • ХВН — холодные внутренние гидрошпонки, оснащаемые бентонитовыми или резиновыми набухающими профилями с круглым сечением диаметром 4 или 6 мм по обе стороны от профиля.
  • ХВС — холодные внутренние специальные гидрошпонки, монтируемые механическим способом с использованием механических анкеров, прижимного профиля, ленты Герлен. ХОМ — холодная опалубочная мембранная гидрошпонка, встречающаяся в проектах сложных опалубочных систем. Данная гидрошпонка предназначена для сваривания горячим воздухом с ПВХ-мембранами, в рамках работы единого гидроизоляционного гидроизоляционного контура.

Монтаж гидроизоляционных шпонок в рабочем шве происходит аналогично бентонитовому и резиновому шнурам. За исключением необходимости фиксации гидроизоляционной шпонки к основанию механическим способом. Шпонка укладывается свободно. Нахлесты и стыки, угловые сопряжения ПВХ гидроизоляционной шпонки привариваются сварочным феном, под температурой от 300 до 500 градусов в зависимости от производителя гидрошпонки.

Технология правильного благоустройства стыков

Основное требование – будущие швы находятся в горизонтальном положении или, в исключительном случае, вертикально. Их линия перпендикулярна оси колонн, стен или балок, плоскости полов, плит или перекрытий. Образования диагоналей (угловых холодных швов) при бетонировке избегают по многим причинам: от риска трещины всего монолита при несущественных вибрациях до трудностей при разработке. Разметку важных объектов проводят согласно проекту, в индивидуальном строительстве он выбирается с учетом максимально допустимого объема приготовленного и залитого раствора. Не зависимо от типа конструкции: полов, стен или фундамента край выполняют ровным, допуски для закладываемых заблаговременно швов регламентируют СНиПы.

Процесс благоустройства квалифицированного холодного бетонного стыка проходит в следующей очередности:

  • Выбор расположения грядущего шва, заливка раствора до необходимого уровня, трамбовка и разравнивание, набор прочности до 1,5 МПа. Обычно чтобы это сделать потребуется от 1 до 3 дней.
  • Очистка верхнего схватившегося слоя: железной щеточкой, фрезой или пескоструйным способом. Выбор метода зависит от имеющегося оборудования, очень чистое покрытие выходит во время обработки под давлением. Очень недорого обходится очистка щеточкой, однако данный вариант подходит исключительно для свежего бетона (в границах недели).
  • Вымывание пыли от строительных работ водой или при помощи нагнетателя воздуха. Перед другим этапом шов должен отлично высохнуть.
  • Усиление адгезийных параметров уже застывшей поверхности из бетона. Очень ответственный этап, отличные результаты наблюдаются при соединении нескольких методов обработки.
  • Заливка 2-3 см бетонного слоя сверху шва для обеспечения лучшего контакта.
  • Заливка бетона следующего участка (распределения раствора в опалубке до необходимого уровня), при организации нескольких стыков все шаги повторяются.

Снятия выступившего молочка из цементной смеси недостаточно, без усиления адгезии застывшего бетона шов не удержит нагрузок. Среди используемых способов и материалов выделяют:

  • Нанесение глубоких насечек по всей территории соприкасания при помощи молотка, долота, угловые шлифовальные машины или перфоратора. Такой способ подбирается при старых, давно схватившихся и ровных поверхностях. Такая ситуация появляется при возобновлении работ после продолжительного перерыва, бетонировке напольной стяжки, пристраивании новой стены.
  • Обработка составами хорошего проникновения: грунтовочной смесью, битумными или полимерными мастиками. Способ дорогой, но действенный.
  • Прокладка на стыке мелкоячеистой стальной сетки или иное армирование.
  • Расположение двухсторонней оцинкованной шпонки, подбирается при соединении 2-ух массивных цельных участков.
  • Прокладка в горизонтальном положении вдоль шва эластичной ПВХ ленты (гидрошкпонки) – рекомендованная защита стен при бетонировке фундаментов, подземных конструкций, туннелей, гидротехнических построек и остальных объектов, регулярно контактирующих с водой.

Ключевые невидимые моменты и советы

Нужно усвоить принцип – если необходимость в организации шва отсутствует, то стоит потрудиться его избежать. Забетонированные монолитные плиты или стены фундамента ленточного типа держат более существенные нагрузки на разрыв как во время усадочных процессов, так и по ходу эксплуатации. Во время работы с значительными объемами подходящей считается техника ступенчатого бетонирования, благодаря ей любой слой заливается еще до высыхания предыдущего, с перерывом в границах 2-5 часов (в жару эти сроки уменьшаются).

При появлении внепланового холодного шва вследствие ошибок при бетонировке проходит расшивка стыка и заделка полученного гидроизоляционными и герметичными материалами. Технология аналогична обустройству компенсаторных каналов на уже бывшей в работе поверхности: затвердевший бетон отделывается алмазными дисками до необходимой глубины и тщательно расчищается перед закладкой эластичных шнуров или замазыванием мастиками. Оставлять их в исходном состоянии нельзя.

При любых обстоятельствах закладка и обработка холодных швов заблаговременно признана более эффектной, чем затягивание стыков забетонированной конструкции со слоями с самым разнообразным временем высыхания уже во время эксплуатации

Пристальное внимание уделяют водоизоляции краев, у них есть потребность защите от попадания влаги. Избытки отлично впитуют плотные материалы, например каучук, неопрен или пористая резина

Замазывать данные участки обыкновенным раствором из цемента непозволительно, чем эластичнее будет герметик, тем лучше.

Какие материалы используются для гидроизоляции швов и стыков

  • Гидрошпонка – Это специальная гидроизоляционная лента, сделанная из пластифицированного ПВХ или полимерных материалов. Гидрошпонка применяется в основном в монолитном строительстве и закладывается в холодные и деформационные швы, для того чтобы служить в качестве гидроизоляции.
  • Бентонитовый набухающий шнур – это гибкий каучуковый или резиновый гидроизоляционный профиль, набухающий при попадании на него воды или влаги. При набухании бентонитовый шнур, служит гидроизоляционным барьером, не дающим воде пройти. Бентонитовый или набухающий шнур предназначен для гидроизоляции холодных швов бетонирования.
  • Гидроизоляционная лента – гидроизоляционные ТПО-ленты, выдерживают динамику и подвижки стенок швов в различных направлениях, сохраняя при этом высокую степень герметизации.
  • Герметики – когда речь идёт о герметизации стыков, то тут в основном применяются безусадочные и расширяющиеся герметики. При попадании влаги расширяющиеся герметики, имеют свойства расширяться, не давая влаги пройти.
  • Инъекционная гидроизоляция – Подаётся в шов, под давлением используя оборудование, через пакера или заранее подготовленные трубки внутри шва. Применяется для того, чтобы заполнить все пустоты, микротрещины и поры бетона.

Подробно об инъекционной гидроизоляции вы можете прочитать в статье – Инъекционная гидроизоляция.

Какой бетон (бетонная смесь) используют для строительства бассейнов?

Для строительства чаш бассейнов лучше всего применять тяжелые бетоны высоких марок с гидрофобными добавками и пластификаторами. Цемент НЦ — прекрасный представитель. Бетоны, растворы на основе НЦ и изделия из них обладают полной водонепроницаемостью, повышенной коррозийной стойкостью, не требуют дополнительной гидроизоляции. Бассейны, построенные из бетона, изготовленного на основе цемента НЦ, практически не пропускают воду и служат много лет.

Для получения водонепроницаемых бетонов смесь перемешивают со щебнем или гравием и затворяют необходимым количеством воды. Нужно использовать щебень или гравий только твердых горных пород и фракций 10-30 мм. в основной своей массе. При производстве бетонных работ армирование обязательно.

Рекомендации

Эффективную гидроизоляцию холодных швов выполняют:

Инъектированием цементно-песчаными растворами и смесями на основе силоксанов или силикатов. Рабочий шов заполняют смесью под давлением через специальные пакеры. Компоненты проникают в поры бетона, создают водонепроницаемую мембрану. Способ применяют на влажных поверхностях. Гидрофобизирующие добавки предотвращают всасывание влаги капиллярами.

Пенетрирующими смесями проникающего действия. Шов бетонирования заполняют гидропробкой, сверху затирают пастообразным гидроизолирующим материалом. Такой способ эффективен для ремонта трещин на фундаментах, в стенах подвалов. Не рекомендуется использовать в деформационных швах конструкций, подвергающихся динамическим нагрузкам.

Организованный в правильном месте и грамотно забетонированный шов не снижает технические характеристики бетона, не образует мостиков холода, не служит причиной протечек.

Устройство рабочего шва при бетонировании перекрытия

Немногие из нас знают, что представляют собой рабочие швы бетонирования. Или для чего нужны швы сжатия и расширения в бетоне и есть ли какие-то правила относительно их устройства в разных случаях. Давайте попробуем разобраться в данном вопросе.

Один из видов швов делит монолит на участки с четко очерченными границами.

Определение

Рабочим (холодным, строительным) называется шов между схватившимся и новым бетоном внутри монолитной конструкции.

Обратите внимание: холодный шов — явление негативное, поскольку снижает итоговую прочность монолита. Идеальный случай — когда весь объем опалубки заполняется в один прием

Идеальный случай — когда весь объем опалубки заполняется в один прием.

Однако в силу технологических, финансовых или организационных причин это не всегда возможно.

Компромиссное решение, позволяющее избежать падения прочности  — послойное заполнение опалубки, при котором новый слой выкладывается до схватывания старого.

Правила устройства

Что делать, если бетонирование все-таки приходится выполнять со значительными перерывами? Как сделать максимально прочными, к примеру, рабочие швы при бетонировании фундамента?

По СНиПу за номером 3.03.01-87 в этом случае стоит придерживаться ряда несложных правил.

  • Первое и основное: если бетон успел схватиться, дальнейшие работы по бетонированию выполняются лишь при достижении им прочности не менее 1,5 МПа (150 кгс/см2).
  • Поверхность старого бетона перед возобновлением работ обязательно очищается от цементных пленок. Эта работа может быть выполнена как своими руками (металлической щеткой или ручным инструментом), так и с использованием пескоструйной техники.
  • Для лучшего сцепления настоятельно рекомендуется использовать грунты, клеи или битум.

С фундаментом разобрались. Есть ли какие-то тонкости в устройстве швов более сложных нагруженных конструкций?

КонструкцияТребования
КолонныШов располагается на уровне низа прогона, балок или верха фундамента.
Балки, залитые заодно с перекрытиемШов на 2 — 3 сантиметра ниже нижней поверхности плиты перекрытия.
Плиты любого типа (включая перекрытия)Шов параллелен меньшему из сечений плиты.

Рабочие швы расположатся на уровне низа  несущих балок.

Компенсационные

Компенсационные швы в бетоне, как несложно догадаться по их названию, предназначены для компенсации теплового расширения и прочих воздействий, способных привести к появлению трещин. Они полностью рассекают бетонную конструкцию (включая армирование), фактически разделяя ее на несколько независимых монолитов.

Они необходимы:

При длине монолитной конструкции свыше 50 метров.

Любопытно: законодателем в области максимального размера монолита является Британская Энциклопедия бетонщика.

Однако на Британских островах климат куда теплее российского, а, значит, и меньше максимальное тепловое расширение.

С учетом этого будет куда более разумным придерживаться как минимум вдвое меньших размеров.

  • По периметру монолитного пола (цель — не дать усадке стен и фундамента вызвать растрескивание его поверхности).
  • Вокруг колонн, опирающихся на подсыпку или уплотненный грунт.

На фото хорошо виден шов вокруг опорного элемента металлоконструкции.

И в этом случае, разумеется, есть несколько правил.

  • Термошвы в бетоне должны иметь ширину не менее 6 миллиметров. Инструкция связана с температурным расширением материала: при меньшей ширине ее может банально не хватить при нагреве.
  • Вокруг колонн опоясывающие их швы могут быть как квадратными, так и круглыми. Квадратный разворачивается относительно колонны на 45 градусов (таким образом, чтобы напротив угла колонны он был прямым).

На первых двух рисунках колонны изолированы правильно. На третьем изоляция колонны от стяжки не выполнена. Цена ошибки — трещины в монолите.

Получившиеся полости обязательно заполняются герметиком или каким-либо другим изоляционным материалом. Скопление воды, грязи и микроорганизмов приведет к ускоренному разрушению бетона.

Усадочные

Усадочные швы в бетонных полах призваны компенсировать неравномерность высыхания стяжки после ее заливки.

Дело в том, что толстый слой бетона сохнет не сразу по всей толщине; верхний слой дает более сильную усадку, в результате чего стяжка пытается деформироваться.

Фибра базальтовая

Базальтовая фибра (из ровинга), предназначена для объёмного армирования бетонов, строительных растворов и композиционных материалов. Подробнее

Чтобы получить бетон класса В30 плотностью 2410 кг/м3, который применяют для возведения специальных конструкций (банковские хранилища, бассейны), потребуется портландцемент высокой прочности ЦЕМ I 32,5Н ГОСТ 31108-2016 – ЦЕМ I 42,5Н ГОСТ 31108-2016 (старое обозначение М400–М500).

На кубометр смеси используется от 470 кг цемента, 700 кг песка средней фракции, 1000 кг гранитного щебня и 165 л воды. Также потребуется 1–2 л добавки CemPlast и 1–3 кг фибры CEMMIX.

Бетон имеет следующие характеристики:

  1. подвижность П3–П4;
  2. морозостойкость F300;
  3. водостойкость W10.

Недостатки рабочих швов

Рабочему стыку свойственны недостатки:

  1. Снижение эксплуатационных качеств бетона.
  2. Уменьшение степени гидроизоляции.
  3. Большая влагопроницаемость на соединительной границе.
  4. Ухудшение дизайнерских и эстетических качеств.
  5. Сильные растягивающие напряжения, которые неприемлемы для бетона.
  6. Нарушение конструктивных характеристик бетонного камня.
  7. Интенсивное увлажнение подземных полов и заглубленных фундаментов.
  8. Возможность химического разрушения сооружения.
  9. Неустойчивость к появлению коррозии армирующего слоя в бетоне.
  10. Риск вымывание материала.
  11. Разрушение бетона при механическом воздействии.
  12. Сокращение устойчивости к резким перепадам температур с циклами замерзания-оттаивания внутренней влаги.

Предотвратить возникновение вышеперечисленных отрицательных явлений можно, если принять меры по обустройству рабочих стыков.

Нарезка швов в бетонных полах. Как и чем делать усадочные швы

Армированная бетонная стяжка считается одним из прочных и надежных типов пола. Но не стоит забывать, что бетон, все же, остается уязвимым, в частности, при динамическом воздействии. Нарезка швов в бетонных полах – завершающий этап в организации напольного покрытия, позволяющий продлить срок эксплуатации бетонной стяжки.

  • Бетонные полы.
  • Полимерные полы.

Необходимость нарезки швов

Застывшая бетонная смесь – достаточно хрупкий материал, не способный к видоизменению. И в ситуации получения нагрузки, превосходящей показатели его прочности, произойдет деформирование и разрушения стяжки.

Растрескивание бетона происходит в результате формирования внутренних напряжений, явившихся следствием перепадов температур  и деформации в результате усадки. Нарезка деформационных швов в бетонных полах предупреждает появление хаотичного растрескивания.

Общая технология нарезки швов в бетонных полах

При создании деформационных швов необходимо соблюдение следующих рекомендаций:

  • нарезка швов должна выполняться либо после завершения заливки, либо позднее, когда стяжка получит необходимую прочность. При создании швов по влажному составу работы можно начинать через 4 – 12 часов после окончания заливки. Проведение работ может быть отложено на сутки, но не более. При полном высыхании стяжки нарезка швов в бетоне – технология по сухому составу – выполняется как можно раньше, чтобы избежать разрушения краев шва;
  • первый пробный шов нарезается через несколько часов после заливки, когда бетон начинает затвердевать. Если в процессе работы из стяжки выпадают зерна наполнителя, то бетон еще не готов;
  • перед началом работ необходимо выполнить разметку поверхности при помощи веревки либо длинной линейки. В толще свежего бетона швы можно делать при помощи резчика, а в сухой стяжке методом пропила;
  • технология нарезки швов в бетонных полах имеет свои особенности. Так, глубина шва в среднем должна достигать 1/3 – 1⁄4 части от толщины стяжки. Но если нарезка выполняется по свежему покрытию, то показатель может быть уменьшен. Необходимо избегать т-образного пересечения нарезаемых швов, поскольку такое расположение может провоцировать появление непредусмотренных трещин.

Герметизации деформационных швов

Герметизация швов – важный этап работ по обустройству бетонного пола. Это обязательная процедура, поскольку негерметичные пропилы становятся причиной растрескивания бетона и сокращают срок службы напольного покрытия.

Для герметизации могут использоваться следующие типы материалов:

  • уплотнительный жгут из вспененного полистерола. Остается эластичным даже при отрицательных температурах;
  • герметизирующие мастики. Наиболее популярный вариант материала. После затвердевания он остается эластичным, а также препятствует проникновению влаги;
  • гидрошпоники – материал на основе резины, ПВХ либо полиэтилена. Профильные ленты укладываются непосредственно в толще стяжки внутрь шва в период заливки смеси;
  • деформационные профили. Представляют собой стальные направляющие с прослойкой из морозостойкой резины. Монтаж изделий минимизирует воздействие нагрузок на бетонную стяжку, что предотвращает появление трещин.

Нарезка деформационных швов позволяет получить прочное напольное покрытие, устойчивое ко всем типам механических нагрузок.

Технические требования СНиП

Нарезка деформационных швов не термит отклонений в технологии и строго оговорена в нормативных актах. Требования СНиП следующие:

  • Деформационные швы располагают перпендикулярно с шагом в 6-12 метров, в зависимости от типа пола и общей площади помещения,
  • В полах толщиной от 5 см предусматриваются швы продольные и поперечные, при шаге от 3 до 6 метров,
  • Глубина шва должна быть не менее 1/3 от толщины пола, при этом она не может быть меньше 4 см,
  • Швы, совпадающие с основными швами здания, выполняются во всю толщину подстилающего слоя,
  • Для помещений, где возможны значительные перепады температур, деформационный шов должен идти вдоль оси колонн и швов в плитах перекрытий,
  • Устраивать швы можно через 2 дня после затвердевания основного слоя пола,
  • Для устройства шва в бетонных полах можно использовать рейки с антиадгезионным составом, которые в дальнейшем будут удалены, а получившаяся штроба загерметизирована или уложен шнур.

как заказать

Либо свяжитесь с нами по телефону

Либо оформите заявку непосредственно

в нашем офисе

Адрес: 109387 г. Москва ул. Ставропольская 84с1 офис 19

Время работы: пн-пт 9.00-18.00

Раздельные опоры

При большом расхождении в весе старого и нового сооружений степень усадки этих конструкций будет значительно отличаться по величине. Не рекомендуется в таких случаях делать жесткую привязку для фундаментов — необходимо выбирать раздельное строительство опорных элементов. Допускается пристраивать другие типы фундамента к существующему основанию и для этого использовать принцип соединения через деформационный шов.

Распределение веса перекрытий и стен пристройки должно происходить на собственную площадь опоры, не создавая разрывающих усилий для основного фундамента здания.

Деформационный шов в зависимости от условий эксплуатации может быть:

  • осадочным;
  • температурным;
  • сейсмичным.

Осадочный вариант (при отсутствии других существенных влияний) имеет ширину 1 – 2 см. По условиям взаимного влияния опор привязка к несущей стене старого дома может выполняться с деформационным зазором, достигающим 0,2 – 0,4 м, заполняемым эластичным влагонепроницаемым материалом.

Сваи можно ставить рядом с домом

Каркасные деревянные пристройки успешно эксплуатируются на свайном основании с металлическим ростверком, как на этом фото.

Легкие веранды или летние кухни можно пристроить на винтовых сваях, даже если вокруг уже есть несколько рядом стоящих построек. Особенно это удобно, если участок расположен на склоне, откосе или при неравномерном залегании твердых опорных пород.

На этапе проектирования предусматривают наружное оформление деформационных швов, зрительно разделяющих фасад, в открытом или скрытом виде, например, пряча разрыв под вертикальной водосточной трубой. По фасадной стороне их обычно закрывают полосами специального нащельника, заделывают декоративным материалом малой прочности, который не будет препятствовать смещению относительно друг друга наружных стен зданий при возможной неравномерной осадке. Под настилом кровли разрывы перекрывают с помощью компенсационного устройства.

Пристройка к дому, устанавливаемая на раздельных с ним опорах, является значительно менее трудоемким процессом, чем устройство жесткой связки, требует ощутимо меньше времени и финансовых затрат, а также доступна выполнению своими руками без заказа специального оборудования

Дальновидным решением является предусмотреть возможность пристройки еще на стадии проектирования основного здания частного дома. Это намного упростит последующее выполнение работ и будет содержать уже готовые конструктивные решения, плановую равномерную осадку по всей площади заложения и обеспечит надежность сделанного фундамента.

kakfundament.ru

Деформационный шов между домом и пристройкой

Другие швы

Есть ещё такое понятие, как термошов в бетоне, который предназначен для компенсации температурного расширения. Дело в том, что замешиваемый для бетонирования раствор в процессе изменения температуры способен увеличивать свой объём, что может привести к повреждению других элементов постройки и появлению мелких трещин по всей площади заливки.

Температурный шов в бетонной поверхности

Для его создания применяется резка железобетона алмазными кругами. Точнее мы осуществляем ровные надрезы в определённых местах и заполняем их силиконом или другим наполнителем, обладающих схожими характеристиками. Таким образом, увеличивающаяся цементная плита лишь сожмёт созданный искусственно зазор, вместо того чтобы ломать стены и колонны.

Разделяют три вида компенсационных швов:

НазваниеОбласть нанесения и назначение
КонструкционныйВ месте соприкосновения со старой бетонной стяжкой, не даёт совершиться столкновению двух плит
УсадочныйПо осям колон для контроля возникновения мелких трещин
ИзоляционныйВдоль всех стен и вокруг колон, предотвращает давление на структуру здания

Важно не путать холодные швы с температурными и их назначение

Усадка при обезвоживании раствора: потери в процессе эксплуатации

Одна из главных проблем, связанных с усадкой бетона – усадка при твердении: сначала процесс запускается потерей воды, потом состав садится из-за физических процессов, химической реакции в поверхностных слоях бетона.

Существующие виды

Ввиду всех вышеперечисленных факторов, фундамент лучше всего заливать весной или ранним летом, чтобы у бетона было время высохнуть, набрать прочность и зимой его не порвало деформациями.

Компенсационные

Компенсационные швы выполняют для компенсирования теплового расширения и иных воздействий, становящихся причиной появления трещин. Такие швы рассекают конструкцию, деля ее на несколько отдельных монолитов.

Компенсационные швы нужны в таких случаях:

Требования к швам: толщина минимум 6 миллиметров, вокруг колонн можно делать квадратные (развернув на 45 градусов) или круглые швы, полости заполняют герметиком либо изоляционным материалом, чтобы избежать попадания туда грязи, влаги, микроорганизмов.

Основные правила выполнения:

Технология

Компенсационные и усадочные швы выполняют так: в процессе заливки монолит делят рейками, досками, пластиковой вагонкой или кусками стекла на сектора, после схватывания элементы удаляют, бетон прорезают болгаркой с алмазным кругом.

Обработка холодного шва

Целостность и надежность конструкции при бетонировании с перерывами зависит от правильного расположения рабочих швов и качества сцепки слоев. Для обеспечения прочного сцепления предыдущий слой выполняют с неровной поверхностью и проводят дополнительную обработку затвердевшего бетона. Перед дальнейшим бетонированием удаляются загрязнения, цементная пленка. Обязательно очищается арматурный прокат. После соответствующей подготовки поверхность по всей площади покрывается цементным раствором (возможно применение пластичной бетонной смеси). Обязательным условием является соответствие прочности бетона конструкции и затвердевшего бетона или раствора в местах холодного шва.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
