Пленочный теплый пол под ламинат – монтаж инфракрасной пленки для обогрева пола

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования

Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Терморегулятор теплого пола

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

• пленка раскраивается только по четко обозначенным для этого линиям;
• чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
• между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
• в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
• каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
• нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
• термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
• длина одной ИК полосы не может быть более 8 м;
• подходящее место для терморегулятора – 15 см от уровня пола;
• отдельные полосы пленки не могут укладываться внахлест или друг на друга.

Схема подключения ИК пола

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

• Тепловым излучением.
• Конвекцией.
• Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Плюсы и минусы инфракрасного обогрева

Современный способ ИК обогрева дома посредством монтажа плёночной системы имеет как достоинства, так и недостатки. Полотно с карбоновым носителем укладывают не только под ламинат, но также под плитку и линолеум. Эти покрытия хорошо накапливают тепло и передают его помещению. Инфракрасный способ подогрева ценится за ряд плюсов:

• Плёночный слой монтируется только в тех местах, где присутствуют люди. Это позволяет экономить расход материала и энергии.
• Система, включающая ИК прослойку, выдерживает температуру до -70 градусов. Поэтому ее можно безбоязненно оставлять зимовать в неотапливаемом коттедже.
• ИК излучение абсолютно безопасно для человека, так как его спектр полностью идентичен солнечным лучам.
• Монтаж всей системы не требует наличия специальных навыков. Инфракрасный тёплый пол под ламинат, кафельную плитку или линолеум можно собрать самостоятельно.
• В случае выхода из строя отдельной полосы конструкция остается работоспособной, так как используется параллельное подключение.
• Тёплое основание легко демонтировать при необходимости ремонта и замены вышедшего из строя элемента.
• При эксплуатации системы теплыми остаются нижние слои воздуха, то есть прогревается в первую очередь пространство, где находится человек.

Объективная оценка инфракрасного теплого пола требует рассмотрения минусов. Такая система при всех своих достоинствах является энергозатратной. Именно поэтому монтировать ИК-плёнку во всем доме считается нецелесообразным. Чаще всего ее используют при обустройстве пола в небольших помещениях, где необходимо создать особо теплые условия: ванной, детской. При этом в целях экономии систему подключают только на время эксплуатации комнаты. Разогрев карбона происходит в считанные секунды.

Второй минус заключается в высоком риске короткого замыкания, возгорания и удара электрическим током. В-третьих, система зависима от электропитания. Поэтому при частых отключениях электричества пол не выполняет возложенную на него функцию отопления. Еще один отрицательный момент связан с возможной перестановкой мебели в комнате. Так как плёнку не укладывают под габаритные предметы, в случае перепланировки интерьера придется демонтировать покрытие и перестилать плёночный материал.

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Этапы монтажа

Подготовка

Нельзя укладывать нагревательные элементы под низкую мебель. Над полом должна осуществляться хорошая вентиляция и оставаться зазор минимум 3 см.

Чтобы направить тепловую энергию вверх и снизить расход электричества, под нагревательным элементом должна быть уложена теплоотражающая изоляция. Можно использовать материалы, покрытые металлизированной лавсановой или полипропиленовой пленкой, но запрещено использовать изоляцию на основе алюминиевой фольги, так как она разъедается со временем.

Общая схема подключения к сети

• Заранее выберите место установки терморегулятора на стене и подведите туда проводку.
• Определите зоны, на которых будет лежать пленочный теплый пол.
• Подготовьте чистое и ровное основание.
• Уложите теплоотражающий материал на пол. Лучше всего уложить его на всю площадь комнаты, а не только под пленку, чтобы не создавать лишних неровностей. Закрепите его с помощью скотча к основанию и проклейте стыки.

Монтаж термопленки

Раскатайте рулон термопленки на полу. По специально отмеченным линиям или между черных кремниевых полосок можно отрезать рулон под нужные размеры. Медные контакты должны лежать стороной вниз.

Пленку лучше разрезать отрезками максимально допустимой длины, чтобы снизить количество контактов. Для снижения расхода проводов, контакты пленки должны выходить в сторону терморегулятора.

• Закрепите на медную полосу зажим. Одна его сторона должна находиться внутри термопленки, а вторая – снаружи поверх медной полосы. Для фиксации зажмите его пассатижами.
• Заклейте линии разреза битумной изоляцией. Если отрез делался не по специальным линиям, нужно изолировать всю сторону полностью.
• Зафиксируйте термопленку с помощью скотча, чтобы она случайно не сдвинулась.

Установка контактного зажима

Подключение

• Установите терморегулятор на стену. Лучше всего монтировать его в доступном месте рядом с розеткой или выключателем.
• Уложите провода от нагревательных элементов к терморегулятору согласно схеме подключения. Провода должны идти вдоль одной стены, желательно под плинтусом, в штробе или пластиковом коробе.
• Чтобы провода не создавали неровностей, вырежете под них канавку в теплоотражающей изоляции.
• Для подключения провода к зажимам на нагревательных матах, нужно срезать изоляцию на его кончике. Вставьте его в контактный зажим и зажмите его с помощью пассатижей. Убедитесь, что провод хорошо зафиксирован и не выдергивается.
• В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу.

Подключение проводов к плёнке

• Вторые концы проводов подключите к терморегулятору. Схема подключения зависит от конкретной модели, и указана в инструкции.

• Установите выносной датчик температуры и подключите его к терморегулятору. Его головка устанавливается снизу к черной кремниевой полосе нагревательных элементов с помощью битумной изоляции. В месте его установки в отражающей изоляции делается вырез, чтобы избежать появления бугра.

  Чтобы при поломке датчика его можно было легко заменить, нужно укладывать его по полу и стенам в штробе внутри гофры.

• Если у вас отсутствует опыт электромонтажных работ, то подключение терморегулятора к сети нужно доверить профессиональному мастеру. Если пленочный теплый пол потребляет в сумме более 2 кВт, рекомендуется подключать его через отдельный автомат.
• После подключения нужно проверить каждую нагревательную полосу на работоспособность при температуре не более 30 градусов.
• Если все работает отлично – сверху укладывается гидроизоляция из полиэтиленовой пленки для дополнительной защиты.

Укладка плитки

Далее есть два способа уложить плитку на плёнку.

Способы укладки плитки на пленку

Первый – поверх полиэтиленовой гидроизоляции закрепляется штукатурная (малярная) сетка для увеличения сцепления. На неё заливается стяжка или наливная самонивелирующаяся смесь толщиной 8-10 мм.
Второй – поверх гидроизоляции пол обшивается ГВЛ (гипсоволокнистые листы). Они крепятся к основанию на саморезы между полос нагревательных элементов

Делать это нужно очень осторожно, чтобы не повредить их отступайте минимум 6-10 мм. Если площадь небольшая, то можно вначале закрепить пленку к изнаночной стороне ГВЛ, а потом уложить его на пол.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

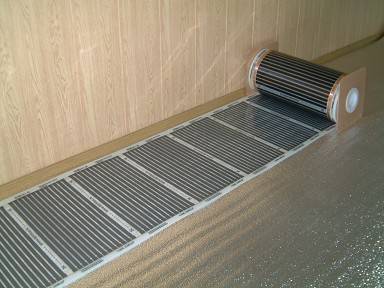

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

• если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
• если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
• используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
• при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов

Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой

Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

Особенности углеродных и биметаллических ИК пленок

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

Укладка теплопленки

Обращайтесь с таким видом материала очень бережно, так как пленка очень тонкая, и ее достаточно легко повредить. Подробнее о правильности укладки и о технике безопасности можно узнать из приложенной инструкции. Кроме того, стоит не забывать о проведении качественной изоляции стыков после среза пленки!

Ряд дополнительных рекомендаций:

• Не укладывайте пленку по всей площади помещения. Лучше уложить ее ближе к центру, где практически не будет установлено никакой мебели.
• Если предполагается укладка инфракрасной теплопленки под большой мебелью, нужно продумайте качественную вентиляцию.
• Предусмотрите зазор между пленкой и стеной в 10 см.
• Удостоверьтесь, что термоизоляция действительно является диэлектриком.
• Если уложить пленку по всему помещению, то можно будет сэкономить на проводке.
