Неисправности электрической части
Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.
Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.
Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри
Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части
На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.
Статья по теме: Энергоаудит зданий
Навигация по записям
Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.
Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.
Как отсоединить старую кнопку?
Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.
В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время.
Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели
Особенности обслуживания электродрели с функцией перфоратора
Намного сложней в обслуживании электродрель, которая работает с функцией перфоратора. Этот гибрид инструментов имеет некоторые недостатки, в отличие от обычного перфоратора:
- специальных контейнеров для заливки смазывающего вещества у них нет;
- намного сложней обслуживать патрон дрели.
Постоянная смазка требуется только наконечнику бура. Объем смазки минимальный: достаточно лишь очистить бур от пыли и нанести на кончик небольшое (размером со спичечную головку) количество солидола. Эти же требования предъявляются и к смазке бура обычного перфоратора. Лишнее количество смазки на буре не нанесет вреда механизму инструмента, но она в любом случае разбрызгается и сможет нанести повреждения ремонту помещения. А вот если смазка занесена в редуктор в избыточном объеме, то она просто вытечет.
Нужно немного сказать о профессиональных перфораторах. В домашнем использовании этого инструмента, как правило, не бывает. Здесь в первую очередь свою роль играет цена инструмента, поэтому и выбирают его намного реже. Но при этом данный инструмент считается самым простым и неприхотливым в эксплуатации. Со смазкой этого инструмента обычно проблем не возникает, потому что конструкция механизма очень проста.
Редуктор также не имеет каких-то особенностей, которые затруднят его обслуживание. Все просто: откручиваем сливной клапан, выливаем в емкость отработанную смазку, промываем емкость для смазки перфоратора, закручиваем отверстие слива и наливаем новую смазку до нужной отметки. Редуктор этого перфоратора обслуживается точно так же, как было описано выше.
Замена основных узлов
Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.
Подшипники
Чтобы извлечь поврежденный подшипник, мастер открепляет стопорное кольцо (если оно удерживает деталь), с помощью специализированного съемника. Вращательное движение по резьбе «выкручивает» старый подшипник с вала. Новая деталь набивается на вал деревянным или резиновым «мягким» молотком, после чего смазывается.
Кнопка пуска
Первое, что следует сделать после того, как прибор обесточен – отделить кнопку от проводков силового блока. Провода затем разделяют и зачищают. Новая кнопка покупается в магазине электроприборов.
Щетки
Если в конструкции предусмотрены специальные пазы, которые позволяют извлечь щетки, не раскручивая сам двигатель. В этом случае мастер откручивает прижимные пружины и фиксирующие винты и отключает контактные провода. После этого вытягивает старые щетки. Перед установкой новых щеток канальные пазы рекомендуют прочистить со спиртом и высушить ветошью.
Патрон
Ремонт, прочистка и смазка узлов патрона легко производится в условиях домашней мастерской. Однако в том случае, если одна или несколько деталей износились до опасного предела, патрон снимают, как это описано выше, и заменяют непригодные детали.
Алгоритм разборки перфоратора
Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.
Демонтаж патрона
Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.
Вначале снимите пыльник (1), сделанный из резины.
Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)
Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.
Разбираем корпус
Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.
- Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
- Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
- После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.
Разборка электрической части перфоратора
Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.
- Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
- Выкрутите крепеж, удерживающий сетевой кабель.
- Далее, следует вытащить из креплений провода и снять кнопку пуска.
- Снимите все прикрепленные к статору провода.
- Извлеките щетки, открутив крепежные болты.
- Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
- Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
- Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
- Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.
Устранение неполадок
Каким бы надежным и качественным ни был инструмент Makita, со временем возможны поломки и выход из строя. Любое повреждение можно устранить, если своевременно выполнять профилактический ремонт. Выйти из строя может как механическая, так и электрическая части.
Не крутит патрон
Если при работе оборудование трещит, не крутит патрон, то, возможно, возникло повреждение в двигателе. Для того чтобы понять причину, нужно будет разобрать механику. Если проблема не в двигателе, то, вероятнее всего, в моторе.
Варианты: слом кнопки запуска, замыкание катушек.
Не держит бур в патроне
Разберите патрон, выяснив в чем кроется проблема. Скорее всего – это старение, порча патрона. Может быть, просела пружина фиксации, потеряли форму шарики и так далее.
Замена якоря
Снять якорь несложно, если следовать определенной последовательности:
- отсоединить заднюю крышку, отцепить щетки;
- открутить корпус редуктора, почистить все детальки от пыли;
- далее следует удалить якорь, несильно потянув его на себя, а на его место поставить новую деталь;
- перед размещением нового якоря не забыть надеть резиновые амортизаторы, поменять воздухозаборную пластину;
- в обратном порядке поместить все снятые ранее детали.
Инструмент не долбит
Скорее всего, сломался плавающий подшипник, потребуется его замена. Неполадка может быть связана и с нарушением удара. Появляется при долгой эксплуатации, из-за чего происходит раскол бойка. В этом случае его необходимо поменять.
Еще один вид поломки – старение поршневой группы. Нужно выполнить замену поршня и гильзы.
Замена кнопки пуска
Процесс включает следующие шаги:
- убрать крышку, накрывающую оборудование;
- отключить контакты проводников;
- вытянуть корпус кнопки из места, где она находится, и поставить новую кнопку;
- присоединить контакты, собрав все в обратном порядке.
Перегрев при использовании
Если соблюдать все правила использования перфоратора, а именно: делать перерывы во время пользования, дать проработать аппарату вхолостую, то перегрева не будет. Но если это уже случилось, то нужно проверить электромотор.
Разобрать устройство после полного остывания, проверить целостность мотора, и если он поврежден – заменить его.
Как разобрать перфоратор
Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.
Как разобрать патрон и вытащить застрявшую оснастку
Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.
Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.
Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.
- Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.
Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:
- зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
- зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.
Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.
Как снять переключатель режимов
В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.
Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.
- Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
Потяните на себя, подденьте отвёрткой и снимите.

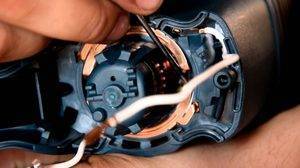

Разбор электрической части перфоратора
- Открутите и снимите заднюю крышку.
- Открутите болты крепления сетевого шнура.
Извлеките кнопку и провода из своих пазов.
- Отсоедините провода от статора.
- Открутите болты щёткодержателей и извлеките щётки.
- Очистьте корпус от пыли.
- Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
- Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
- Извлеките воздухозаборник из корпуса электрики.
- Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.
Разбор механической части перфоратора
Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.
- Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
- Из пьяного подшипника выньте промежуточный вал.
Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.
Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.
Втулку снимите с гильзы.
- Гильзу извлеките из алюминиевого корпуса.
Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.
Есть задний ход: как сделать реверс для электродрели своими руками
Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе.
Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.
Всего одна деталь
Для решения задачи понадобится двойной переключатель — так называемый тумблер, и несколько отрезков провода. На корпусе переключателя обозначены его предельные данные: напряжение и ток. Ток переключателя должен быть равен потребляемому току инструмента или превышать его. Не всегда на шильдике инструмента ток обозначен. Тогда вспоминаем школьные уроки физики и вычисляем ток по формуле:
I = P/V
Размерность величин следующая:
- ток I в Амперах;
- мощность Р в Ваттах;
- напряжение V в Вольтах.
Не соблазняйтесь современными миниатюрными тумблерами. Их контакты зачастую намертво свариваются при первом же включении, несмотря на непревышение предельно допустимой величины тока.
Электробезопасности для и красоты ради
Не всегда внутри корпуса инструмента можно найти свободное место для размещения тумблера. Тогда придется повесить его, как Кальтенбруннера. Эрнста Гуговича вынули из петли через пять минут, ему этого хватило.
Тумблер же должен висеть долго и счастливо. Поэтому провода, на которых повиснет переключатель, надо выбрать с повышенной механической прочностью.
Я использовал «полевой» (часто называемый саперным) – в нем медные жилы сочетаются со стальными.
Как вариант — выточить корпус из дерева на токарном станке. Или же поизгаляться со стамесками, создав яйцеподобную шкатулочку à la Фаберже. Художественная резьба по дереву может не относиться к вашим достоинствам. Тогда придется порыться на косметической полке жены. Там лежит много пластмассовых баночек с кремом для кожи рожи. И среди них наверняка найдется подходящая.
Книга Иоанны Хмелевской «Как выжить с современной женщиной» да поможет вам в урегулировании последующего конфликта. Только не трогайте мазюкалки от Шанель стоимостью в месячную зарплату жены. Иначе советы пани Иоанны пропадут втуне.
Ключ на старт: проверка реверса
Собираем электродрель и проверяем. На случай, если грешным делом вы воспроизвели схему «в железе» с ошибками, первое включение лучше сделать через автоматический выключатель с номинальным током, равным или несколько большим потребляемого электродрелью.
За неимением автомата можно включить инструмент через плавкий предохранитель на такой же ток. Под руками предохранителя может не оказаться, а в магазин не пустят жена, жаба или лень. Тогда используйте кусочек обмоточного медного провода диаметром 0,26 мм.
В плавких предохранителях такой диаметр соответствует номинальному току 10А.
Номинальный ток максимально-токовой защиты – это ток, при котором автомат еще не отключается, а плавкий предохранитель еще не перегорает.
Можно проволочку взять потоньше. 0,15 мм выдержит ток 4,5 А.
И еще напоминание: автомат или предохранитель включаются последовательно с нагрузкой (электродрелью), а не параллельно ей! Совет может показаться идиотским, но были прецеденты.
И выключатели параллельно включали, и амперметры. А потом удивлялись: «Чего это пробки в квартирном электрощитке вышибает?». Как говорят мамочки детям: «Не будьте такими!».
Нравится: 17 Не нравится: 1
Сергей Баранов
Работал на станции юных техников и руководителем студенческого конструкторского бюро в универе – хочется поделиться накопленными знаниями. Если они будут для братьев-самодельщиков полезными, то не зря топтал клаву. Надеюсь и сам поучиться у своих оппонентов, ведь в споре рождается истина.
Как вставить патрон на перфораторе?
Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.
Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.
Отказ зажимного устройства происходит из-за износа фиксирующего шарика.
Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.
Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.
Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.
Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.
Переключатель режимов перфоратора Интерскол П-18/450ЭР
Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.
Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.
Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.
Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.
Переключатель режимов перфоратора Интерскол П-26/800ЭР Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.
В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.
Переключатель режимов перфоратора Интерскол П-600ЭР Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.
В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.
Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.
Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.
Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.
Для того чтобы снять патрон, нужно будет совершить следующие действия:
- уменьшить фиксацию сверла, легко постучав молотком по верхушке;
- выкрутить, использовав отвертку;
- зажать деталь в тисках или ключе, а затем прокрутить шпиндель.
Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон
Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой
Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент
Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.
О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.
Разборка и ремонт электрической части перфоратора
Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.
Схема разборки:
- Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
- Отсоединяем весь крепёж, который удерживает сетевой кабель.
- Снимаем кнопку пуска агрегата.
- Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
- Извлекаем спарку щёток двигателя, открутив болты крепления.
- Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
- Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
- Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
- Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.
При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.
Замена щёток
Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.
Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.
В перфораторах могут использоваться щётки трёх видов:
- Угольные — легко притираются, но очень быстро изнашиваются.
- Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
- Угольно-графитовые контакты считаются идеальным вариантом щёток.
Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.
Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.
