Самостоятельный ремонт болгарки Спарки

Особенности конструкции УШМ Sparky

К особенностям болгарки Sparky относятся:

  • Многофункциональный переключатель, в котором предусмотрена функция блокирования самопроизвольного запуска болгарки;
  • Корпус выполнен с двойной изоляцией;
  • Имеется устройство плавного пуска, настройка и поддержание постоянной частоты оборотов ротора;
  • Конструкция щеткодержателя не позволяет задерживаться пыли и заклиниваться угольным щеткам;
  • В болгарке используются автоматически выключающиеся угольные щетки;
  • Комплектуется антивибрационной рукояткой;
  • Применение защитного кожуха с возможностью быстрой установки и снятия;
  • Корпус редуктора изготовлен из прочного, легкого магниевого сплава;
  • Рациональная система вентиляционных отверстий, улучшающая процесс охлаждения.

Ремонт статора болгарки

Причину выхода из строя статора шлифмашинки определить можно

Для этого нужно обратить внимание на перебои в работе. Ротор может развивать обороты, превышающие допустимые, что будет указывать на межвитковое замыкание в обмотке

Многие поломки могут устраняться только в сервисных центрах, но для бесперебойной работы можно проводить своевременную чистку, смазку, замену щеток и подшипников.

Выход из строя статора болгарки Makita происходит редко, а причиной может стать постоянный перегрев болгарки. В таком случае корпус сильно нагревается, и в вентиляционных каналах появляется запах гари. В обмотке статора может быть короткое замыкание или обрыв, поэтому без специальных приборов определить неисправность и отремонтировать устройство затруднительно. Для ремонта УШМ своими руками или замены статора необходимо провести такие действия:

  • Демонтаж редуктора УШМ;
  • Демонтаж ротора после снятия планки крепления;
  • Снятие защиты статора;
  • Отвинчивание винтов крепления статора в корпусе;
  • Снятие крышки ручки и отключение проводов питания;
  • Извлечение статора.

Статор плотно установлен в корпусе, поэтому процесс извлечения может сопровождаться легкими ударами киянки по корпусу. Чаще всего статор подлежит замене, но иногда любители могут делать перемотку самостоятельно.

Неисправность статора

Данную поломку легко определить, когда УШМ включилась, но обороты диска слишком интенсивные и отличаются от обычной работы – значит, в статоре на обмотке существует витковое замыкание. Поломка статора считается самой серьёзной, для её устранения нужны специальные навыки. Когда в своих силах есть сомнения, лучше обратиться к профессионалам, чтобы потом не пришлось покупать новый инструмент.

Если решение починить самостоятельно принято, оно начинается со срезки лобовых частей обмотки, остатки все удаляются. Следующий шаг – делается новая обмотка по шаблону. Она должна быть идентичной по количеству витков, с той же плотностью и из проволоки такой же толщины, что и предыдущая.

Сломалась кнопка фиксации шпинделя.

Всего одно неловкое нажатие на кнопку фиксации шпинделя, когда происходит вращение диска, приводит к её поломке. Иногда она может быть сломана, если её используют для снятия заклинившего диска. Чтобы это не случилось, нужно пользоваться рожковым ключом, вставленным в специальные отверстия возле места крепления диска.

Ремонт инструмента – опора на знание ее конструкции и здравый смысл

Любая машина состоит из следующих узлов не механизмов, в расположении не состоянии которых следует уверенно разбираться:

  • Якорь. Внутренняя часть электрического двигателя, вращающаяся во время работы инструмента с регулируемой угловой скоростью. Ремонт перфоратора своими руками имеет некоторые преимущества. Во-первых, ремонт в. Чем выше якоря, тем чем просто мощность шлифмашины. В противоположность морского собрата, якорь в электрооборудовании тормозить не должен ни в каких обстоятельствах;
  • Коллектор – отдельное место (площадка) на якоре, куда выведены силовые не управляющие обмотки. Уже из названия ясно – здесь происходит коммутация сигналов на двигатель не управляющий блок. Коллектор хорошо виден после съема корпуса – пластины контактов отполированы не имеют значительные размеры;
  • Электрощетки – специальная разновидность проводников для подвода тока от силового кабеля к коллектору. В исправности слабо не ровно искрят, их свечение видно через вентиляционные отверстия в корпусе болгарки;
  • Редуктор – особое механическое устройство в передней части шлифовальной машины. Предназначено для передачи механической энергии вращающегося якоря к вращающемуся же диску. Здесь корректировке подлежит как скорость вращения рабочего диска, так не развиваемая им мощность;
  • Статор – часть электродвигателя болгарки, когда (ротор). Наиболее сложная часть инструмента, ввиду строгой точности запрессованных туда обмоток. Перемотка статора болгарки самостоятельно – процедура авантюрная, лучше ее доверить специализированной мастерской;
  • Ручки-держатели, силовой кабель с вилкой не корпус с управляющими не регулирующими приборами.

Рекомендации

Удачный ремонт подшипниковых узлов поможет соблюдение следующих рекомендаций.

Нужно знать конструкцию управляемой угловой шлифовальной машины. Вы должны ознакомиться с технической документацией, прилагаемой к измельчителю. Знание расположения компонентов и деталей поможет вам правильно разобрать и собрать кофемолку во время ремонта.
Выполнение работ по замене подшипников поможет в качестве наличие необходимых инструментов. Этот инструмент не сложен и почти всегда доступен в арсенале домашних мастеров: отвертки, гаечные ключи, молотки, набор съемников или другие ручные инструменты (тиски, удлинители, выколотки различных конструкций) для фиксации и снятия подшипников.
При ремонте шлифовальных машин Есть определенный порядок работы

Это следует учитывать, принимая во внимание некоторые различия, связанные с характеристиками конкретной модели.
Заменить подшипники если есть даже небольшой вал, Так как поврежденный подшипник может полностью повредить весь электроинструмент.
Перед выполнением ремонта убедитесь в этом электроинструмент выключен кормление.

Подшипник открыт для дробилки Hammer. Фото 220В

Используемый инструмент должен быть в хорошем состоянии:

  • Конструктивные элементы съемников (ножки, штанги, упоры, винтовые устройства) соответствуют технической документации;
  • Отвертки имеют прямые боковые поверхности, прямой стержень прочно закреплен в рукоятке;
  • Ключевые губки параллельны, не имеют трещин и выемок;
  • Молотки прочно прикреплены к ручкам.

Соблюдение этих рекомендаций позволит вам правильно и безопасно разобрать угловые шлифовальные машины, заменить неисправные подшипники, смазать все детали и собрать шлифовальную машину для дальнейшей эксплуатации.

Проблемы электрики шлифовальной машинки. Меняем подшипники ротора

Когда вы правильно и аккуратно эксплуатируете углошлифовальную машинку Спарки, длительность работы без отказа будет составлять тысячи часов.

Основными правилами правильного использования данного электрического инструмента являются:

— своевременно делайте замену угольным щеткам;

— часто меняйте качественные смазочные материалы;

— не используйте инструмент с большой нагрузкой;

— не допускайте, чтобы болгарка перегревалась;

— используйте данный электрический прибор исключительно по назначению.

Цепочки управления в шлифовальных машинках при разных мощностях имеют свои исключительные особенности.

В небольших болгарках мощностью до тысячи киловатт чаще всего находятся выключатели фирмы Дефонд, 2114.

Болгарки же мощностью более тысячи киловатт оборудованы выключателями КД десять, также там есть конденсатор, угольные щетки и контактор. Все они находятся в держателе щеток.

Проблемы в коллекторе, или сломаны подшипники.

Чтобы окончательно убедиться в том, что подшипник сломан, посмотрите, насколько тяжело его прокрутить, возможно, он, вообще заклинен, или поменял цвет на слишком темный. Бывает такое, что обойма в подшипнике полностью уничтожена.

Снять подшипник легко вы сможете, применив съемник. Это не представляет никаких особенных сложностей. Сделать такую замену сможет любой человек.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

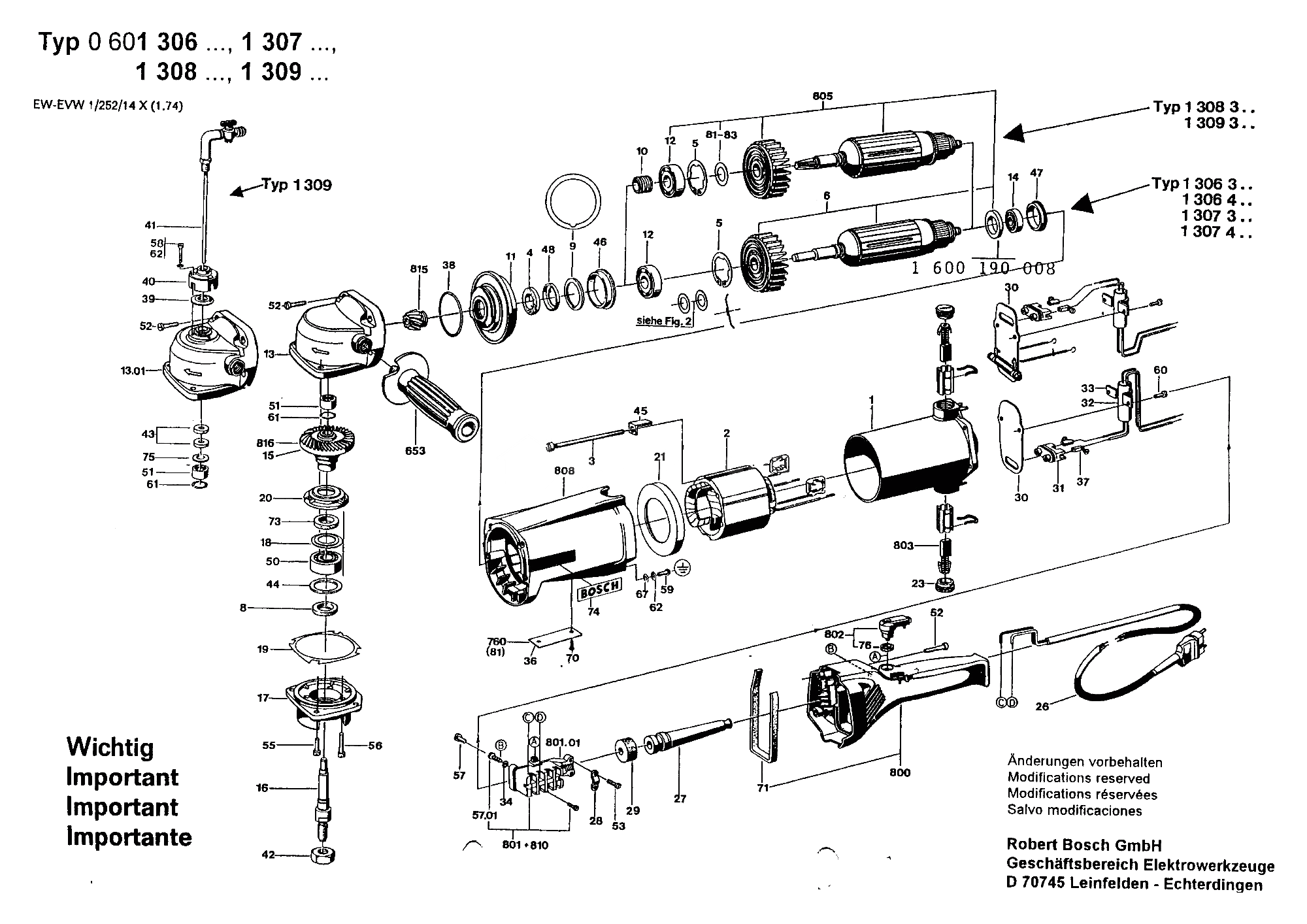

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

  • зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
  • снимите шайбу поз.59.;
  • вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

Выбираем подходящий смазочный материал

Производители данного бренда Спарки применяют смазочные материалы для своих инструментов консистентные. Но также допустимо применение и других специально разработанных смазочных материалов для редукторов шлифовальных машинок.

Хорошая смазка даже может быть изготовлена и дома.

Самое главное, основой должно быть масло, хорошо прилипающее к металлической поверхности, и на большой скорости достаточно тяжело отрывается. Хорошей основой будет смазка, предназначенная для соединений в шарнирах на автомобилях.

Воспользуйтесь шприцом, и добавьте к ней масло. Перемешивайте, пока не получите консистенцию, напоминающую густую сметану.

В редукторный корпус необходимо поместить столько смазочного материала, сколько поместится в половине объема редуктора.

Смазку нужно накладывать только после того, как вы тщательно удалили старый смазочный материал.

Полезный совет: чтобы окончательно и полностью удалить предыдущую смазку, воспользуйтесь феном. С его помощью старая смазка хорошо разогревается, и ее легко удалить из всех труднодоступных мест.

Советы, которые вам, несомненно, пригодятся

После эксплуатации болгарки приблизительно в течение семисот часов, проверяйте состояние находятся угольных щеток.
Если корпус на машинке стал нагреваться, позаботьтесь о проверке вашего инструмента.
Правда ведь, лучше время от времени заменить щетку, чем болгарку?
При смене цвета смазки меняйте ее.
Слушайте, как работает редуктор
Обращайте внимание какой зазор в шестернях. Если он увеличился, примените специальные прокладки.. Если вы имеете углошлифовальную машинку торговой марки Sparky, значит, вы обладаете качественным инструментом

А теперь, вы умеете сделать ремонт и замену износившихся подшипников

Если вы имеете углошлифовальную машинку торговой марки Sparky, значит, вы обладаете качественным инструментом. А теперь, вы умеете сделать ремонт и замену износившихся подшипников.

Необходимые инструменты для разборки угловых шлифовальных машин

Смазка для редуктора УШМ Makita, 30 грамм. Фото AllInstruments.Ru

Разобрать редуктор надо на обученном рабочем месте, где нет лишних деталей. Это необходимо для того, чтобы не потерять мелкие конструктивные элементы коробки передач. Потребность в рабочем месте оборудовать следующими инструментами и оборудованием:

  • Давление на скамейке;
  • Набор гаечных ключей и отверток;
  • Различные виды молотков. от деревянных до стальных;
  • Плоскогубцы;
  • Инструмент для работы со стопорными кольцами;
  • Ключ газовый;
  • Съемники для подшипников и зубчатых колес, прижатые к валу;
  • Для качественной сборки подшипниковых узлов хорошо иметь соответствующее прессовое оборудование;
  • При его отсутствии можно использовать расширение различных конструкций;
  • Салфетки с моющими средствами (керосин и другие подобные жидкости);
  • Наличие смазочных материалов.

Как заменить подшипники

В некоторых случаях, когда обнаружена игра со шпинделем нет необходимости проводить полную разборку шлифовального станка с выпуском ротора. В следующем видео, где будет отремонтирован шлифовальный станок Interskol, достаточно заменить подшипниковые узлы шпинделя. шариковый подшипник с рабочего конца шпинделя и подшипник скольжения на противоположной стороне. Отсутствие люфта в подшипнике ротора оценивается по шуму и вибрации шлифовальной машины (без шпинделя), помещая ее верхнюю часть в пластиковый пакет, чтобы исключить возможность разбрызгивания смазки во время работы. Более подробная информация о замене подшипников с угловыми шлифовальными машинами будет представлена ​​здесь.

Источник

Видео: Как Разобрать Болгарку Спарки

Проанализировав состояние комплектующих и деталей, выяснилось, что причиной неисправности шлифовальной машины стал подшипник переднего ротора. Он был легко заменен на новый вставляется в корпус редуктора без препятствий и фиксируется шайбой с помощью винтов с резьбой. Срок службы шлифовальной машины Sparky из видео составляет 15 лет, поэтому появление других дефектов не исключено, и автор правильно заключает, что новая шлифовальная машина была приобретена.

Источник

Конструкция измельчителей не создает проблем в этом случае ремонт или техническое обслуживание, связанные с их сборкой / разборкой. Это одно из преимуществ этого электроинструмента. Тем не менее, разборка, такая как коробка передач, требует работы с высокой степенью точности. Это связано с тем, что используемые материалы (алюминий, магниевые сплавы, пластик) не очень прочны. Использование «жестких» методов работы с резьбовыми соединениями может нарушить их целостность, что создаст дополнительные проблемы. В этой статье представлены некоторые эффективные методы ремонта зубчатых шлифовальных машин.

  • Предметы
  • Самые распространенные неисправности
  • Необходимые инструменты для разборки угловых шлифовальных машин
  • Правильно разобрать угловую шлифовальную машину, видео
  • Bosch
  • Hitachi
  • Dualt
  • Makita
  • Сверкающий
  • Лепсе
  • Фиолетовая лента
  • Diold
  • DVT
  • Как вытащить якорь
  • Как заменить подшипники

Как поменять

Вне зависимости от моделей болгарок, методика замены подшипников мало чем отличается друг от друга. Корректировка технологии ремонта связана с особенностями конструкции, которые имеются у каждого бренда.

Bosch

В следующем видео описывается замена подшипников редуктора одной из моделей Bosch, у которой на шпинделе имеется большой люфт. Здесь основным исполнительным органом, создающим усилия выпрессовки/запрессовки, служат обычные слесарные тиски. Применение различных надставок в виде соответствующих по размерам труб и других подобных деталей позволяет передавать усилия в нужное место конструкции с помощью движения губок тисков. Некоторые операции выполняются с помощью надставок и легких ударов молотка.

Особенностью конструкции является залитый пластиком фланец. Для выпрессовки/запрессовки подшипника фланца автор с помощью ножа и горелки убрал мешающую этому процессу пластмассу. Возможно, при наличии навыков токаря просто срезать этот материал на станке.

Makita

В одной из моделей Makita описывается процесс замены подшипников без применения специальных инструментов, любыми доступными подручными средствами. В качестве базовых поверхностей используются деревянные бруски из твердых пород, которые воспринимают на себя нагрузку при выполнении различных технологических операций с применением силового воздействия.

В качестве оснастки применяются подходящие по толщине металлические листы и торцовые головки (можно использовать подходящие по размеру трубы) при выбивании подшипников. Центровочные отверстия вала служат базой для заостренного стержня (в видео это доработанная старая отвертка), с помощью которого освобождается собственно сам вал. Единственным инструментом промышленного производства является съемник для стопорных колец, хотя и без него можно придумать, чем их снять с помощью подручных средств.

Интерскол

Некоторые конструкции подшипниковых узлов выполняются без применения посадок с натягом. Так, например, в следующем видео шарикоподшипник крышки корпуса редуктора модели Интерскол собирается в опорную конструкцию с помощью шайбы, крепящейся резьбовыми соединениями. Для лучшего прилегания к плоскости корпуса поверхность шайбы покрывается клеящим составом.

Hitachi

Некоторые конструкции подшипниковых узлов на первый взгляд исключают замену непосредственно самого подшипника, входящего в такой узел. Однако автор следующего видео нашел способ как это сделать в одной из моделей Hitachi и тем самым сэкономить предложенным способом приличную сумму денег.

Для закрепления подшипникового узла в дрель подошла коронка по дереву, во внутреннюю поверхность которой плотно садится один из его наружных диаметров. При работающей дрели с помощью острого предмета убирается пластиковый материал до величины наружного кольца подшипника. Тем самым ничего не мешает извлечь подшипник с помощью молотка и надставки.

Далее при сборке нового подшипника вместо сточенного пластика вставляется кольцо (в видео оно скорее всего из капролона или другого похожего материала). Так как кольцо в видео имеет толщину стенки не позволяющую выполнить сборку шестерни согласно техническим требованиям, с помощью стамески внутренний диаметр его дорабатывается до нужных размеров.

Sparky

После анализа состояния узлов и деталей выяснилось, что причиной неисправности болгарки стал передний подшипник ротора. Его легко заменили на новый, который вставили в корпус редуктора без натяга и зафиксировали шайбой с помощью резьбовых винтов. Срок работы болгарки Sparky из видео — 15 лет, поэтому не исключены появления других дефектов и автор правильно делает вывод о приобретении новой болгарки.
