Инструменты для отгибки и сборки элементов кровли

Кровельные клещи

Такой инструмент, как кровельные клещи, используют при сборке металлических листов, когда нужно загибать кромки листов. Клещи могут быть прямые, полукруглые и кривые. Первые имеют плоские широкие губки, благодаря которым не повреждается цинковый слой металла. Они нужны при устройстве дымовых труб, вентиляционных и слуховых отверстий. Полукруглыми клещами выполняют многие операции, например окантовку гребней, отгибы различных видов, отделку фасонных элементов кровли, разборку желобов и покрытий для их ремонта. Кривые клещи необходимы для сборки кровли на труднодоступных участках.

Заточка инструментов

Для того, чтобы работы по монтажу кровли выполнялись эффективно и не требовали больших затрат трудовых ресурсов, следует следить за надлежащим состоянием инструментов.

Наиболее важно при этом контролировать остроту заточки таких инструментов, как нож кровельный и т.д. Существует три основных инструмента для затачивания:

Существует три основных инструмента для затачивания:

  1. Точило. используемое для заточки режущих инструментов.

Основные моменты при заточке точилом приведены ниже:

    • Крупнозернистые точила оставляют царапины и зазубрены, которые затем удаляются мелкозернистыми точилами;
    • В процессе затачивания рубанков, стамесок и зубил круглый точильный камень направляется навстречу лезвию;
    • Острие должно целиком лежать на поверхности точила, которое следует периодически смачивать водой во избежание отжига стали;
    • После заточки следует немного закруглить острие во избежание появления на нем зазубрин.
  1. Точильные бруски. изготовленные из песчаника, применяются для грубой заточки инструментов. Крупные зерна позволяют снимать металл довольно быстро. Перед использованием брусок следует немного смочить, после чего он закрепляется и к нему прижимается фаска инструмента, которую двигают по бруску вперед-назад. После заточки на бруске лезвие доводят с помощью оселка.

  1. Для шлифования заточенных лезвий, а также для удаления с них заусенцев применяются оселки. Оселок смачивают водой или смазывают машинным маслом, после чего круговыми движениями водят по нему лезвие, поочередно прижимая обеими сторонами. Процедуру выполняют до достижения гладкой блестящей поверхности.

  2. Для заточки ряда инструментов также используют напильники. Так, пилу затачивают при помощи трехгранного напильника. Для этого разводят зубья пилы так, чтобы их высота и ширина развода были одинаковыми во всех участках.

Заточку сверл по металлу производят при помощи корундовых или наждачных брусков и точильных дисков.

Полезно: в случае небольшого затупления сверла его следует подточить при помощи ножевого напильника с мелкой насечкой. Для этого выполняют легкие движения против часовой стрелки.

Затачивание лезвий ножниц выполняют под углом, составляющим от 70 до 74 градусов. При этом задний угол лезвий должен составлять 2-3 градуса, что позволяет существенно снизить трение ножей.

Принимаясь за возведение или ремонт кровли, следует заранее подготовить все необходимые инструменты для. которые должны храниться в надлежащих условиях

Кроме того, важно поддерживать хорошее состояние инструментов, позволяющее существенно облегчить выполнение работ и снизить расход пропана на кровлю

Выбираем кровельный инструмент правильно

Кровля является одним из наиболее важных элементов любого строения, а качество кровельных работ напрямую зависит не только от квалификации кровельщика, но и от правильного использования профессиональных кровельных инструментов. Рынок кровельных инструментов постоянно обновляется и пополняется новыми приспособлениями, призванными облегчить работу кровельщика и улучшить ее качество.

Инструмент для постройки и ремонта кровли бывает ручным, полуавтоматическим и электрическим. Ручные инструменты отлично справляются с кровельной медью, полимерными покрытиями и оцинкованной сталью. Они просты в работе и удобны в использовании.

Полуавтоматические кровельные инструменты широко применяются при монтаже длинных панелей. Полуавтоматика эффективна и производительна. Закаточные машинки, к примеру, позволяют добиваться абсолютной герметичности швов.

Электрический кровельный инструмент пользуется максимальным спросом, поскольку позволяет производить быструю установку на фальц. Электрическое профилегибочное оборудование отлично зарекомендовало себя в работе с рулонным и листовым кровельным материалом. а также с декоративно-защитным покрытием. Оборудование этого типа компактно, отличается простотой в работе; его можно легко разобрать и перенастроить под нужные параметры.

К электрическому профилегибочному оборудованию относятся станки для производства кассетного профиля и каналов, станки для производства кабельных лотков и многие другие приспособления.

К базовым инструментам кровельщика относятся следующие:

  • Кровельный молоток изготовлен из цельного куска металла, рукоятка молотка обтягивается кожей или обшивается деревом. Такой молоток максимально подавляет вибрации и колебания, которые возникают при ударе.
  • Щипцы и зажимы служат для обработки хрупких плиток черепицы. для зажимания, фальцовки листов металла, для загибания крюков желоба и тому подобного.
  • Универсальные кровельные ножницы необходимы для резки и вырезания дуг. Они различаются по форме, размерам, степени изгиба и длине лезвий. Кровельные ножницы также могут быть правыми и левыми, для прямого и кривого реза.
  • Кровельные рамки, изготовленные из высококачественной легированной стали, применяются для закрытия фальца, при сложной конфигурации кровли и при сложном монтаже кровли. В конструкции качественных кровельных рамок применяются спецсплавы из бронзы и нержавеющей стали, что позволяет улучшить процесс скольжения и предотвратить повреждение полимерного слоя на металлическом кровельном покрытии.
  • Кровельные киянки также необходимы для работы с крышей сложной конфигурации. Ударная рабочая часть профессиональной киянки должна быть гладкой и ровной, а боек киянки изготавливается из более мягкого материала, чем тот, который будет обрабатываться. С киянкой в комплекте используют оправку.
  • Прямые или изогнутые клещи необходимы для удобства работы с металлическими листами, а пилу (ручную, электрическую или выкружную) используют для распиливания древесных материалов и металла.
  • С помощью зубила вырубают всевозможные отверстия, рубят проволоку и делают выборку фальцев. Четверти удобно обрабатывать и зачищать фальцгебелем, а с помощью закаточных машинок, которые относятся к полуавтоматическим кровельным инструментам, закатывают первые и вторые фальца панелей кровли.
  • Необходимы также несколько пар плоскогубцев – прямых и изогнутых под различными углами, а также инструменты для обработки деревянных элементов кровли: пила, стамеска, зубило, рубанок, топор и шлифтик.
  • Для удобства работы кровельщики обычно пользуются поясом для инструментов. Сравнительно недавно перечень строительных инструментов был довольно скромным, теперь же в распоряжении кровельщика – широкий выбор разнообразных принадлежностей, которые способствуют облегчению труда мастера и уже не поместятся на поясе для инструментов.

Оборудование для рулонной укладки фальцевых кровель ↑

Мобильные профилировочные станки Мобипроф, разработанные российскими производителями, позволяют устраивать фальцевые кровли без горизонтальных швов по рулонной технологии. Работы могут выполнять обычные рабочие под руководством опытного кровельщика. Для проведения монтажа:

  • станок СФП-700 и рулонный металл доставляются непосредственно на объект;
  • полоса заправляется в станок, выкатывается панель необходимой длины и обрезается;
  • производится укладка и состыковка выкатанных кровельных панелей;
  • закрепляются кляммеры к обрешетке;
  • ручным кровельным инструментом формируют вертикальный двойной фальц.

Важно! Кляммеры (кляймеры) представляют собой узкие стальные полоски, один конец которых заводится в стоячие фальцы в момент их изгиба, а второй конец используется для крепления панели к брусу обрешетки. Получается, что само кровельное покрытие не имеет технологических отверстий

Все соединительные детали и крепежные элементы должны быть выполнены из того же металла, что и жесткая кровля. Это позволит им не выходить из строя раньше, чем кровельный материал, а также не вызывать процесс кародирования металла.

Фальцекаточные станки: для больших и малых площадей

Для производства и монтажа фальцевой кровли необходим мобильный кровельный станок. Его производят для проката картин и закрытия двойного фальца:

Например, в России такие станки производит компания «Мобипроф», хотя пользуются спросом и такие западные аналоги, как Wuko lock’n’rolle.

Для работы с крышей обычного загородного частного дома тоже есть смысл использовать современное оборудование, которое значительно повышает итоговое качество кровли. Но почему-то до сих пор большинство бригад работает по старинке, при помощи традиционной киянки и молотка.

Лучше все же взять нужный инструмент в аренду на несколько дней, и тогда швы на кровле будут идеально ровными и надежными. Тем более, что обычно станок способен производить фальцевую кровлю из любого кровельного металла, будь то медь, сталь или алюминий.

Итак, давайте рассмотрим внимательно, что это за инструмент. Сегодня на российском рынке фальцезакаточные машинки предоставлены семью основными производителями. Это говорит о возможности хорошего выбора.

Например, электрическая фальцезакаточная машинка соединяет и закрывает профилированные панели с двойным стоячим фальцем. Причем делает она это в один проход, быстро перемещаясь по фальцевому шву прямо на кровле.

Учитывайте такой момент, что европейские фальцепрокатные станки обычно рассчитаны на высоту фальца в 25 мм, а американское оборудование на 38 мм. Поэтому необходимо заранее просчитать совместимость различного оборудования.

Дело в том, что у некоторых машин можно регулировать высоту ножек, а для других придется отдельно заказывать такие ножки под 38 мм (а это дополнительные затраты). К слову, для ручных маленьких машин вопрос высоты фальца не важен.

Мобильное оборудование устанавливают прямо на кровле и изготавливают цельные панели под двойной стоячий фальц

Здесь важно приобрести действительно качественную машинку

В противном случае монтажники умудряются разрезать панели по длине на несколько частей, а потом состыковать эти части заклепками, что абсолютно неправильно. Так в итоге получаются крыши из дорогих материалов, как цинк или медь, но с большими проблемами в плане герметичности.

Вот пример работы такой машинки:

Механические машинки для закрытия фальца обходятся дешевле, но и работать с ними вы будете медленнее. Также всегда существует человеческий фактор – риск просто не дожать фальц.

В комплект станков Мобипроф включены две машинки для соединения панелей двойным стоячим фальцем. Легким движением нужно переместить первую машинку для того, чтобы изготовить г-образные сгибы, а затем вторую машинку для образования самого фальцевого замка.

У таких машинок есть специальная регулировка степени зажатия фальца, что очень важно для работы с металлом разного типа. При этом швы закрываются достаточно быстро, почти так же, как и с электромеханическими машинами. Устройство Wuko lock’n’rolle применяется для закрытия фальца и панелей с двойным стоячим фальцем

Им удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес

Устройство Wuko lock’n’rolle применяется для закрытия фальца и панелей с двойным стоячим фальцем. Им удобно работать в любом направлении, но придется держать саму машинку обеими руками, как рубанок. Среди преимуществ назовем небольшую цену и вес.

Отдельно отметим такую фальцезакаточная машинку, как Wuko 1006. Она небольшая и легкая, и, пожалуй, единственная, которая может быть применена для монтажа кровли сложной формы, у которой много примыканий и переходов. Сама машинка хорошо закрывает одинарный и двойной г-образный стоячий фальц.

Отличается она по своему устройству от других моделей тем, что имеет особый механизм закрытия – специальный молоточек, который как бы простукивает фальц (при этом все другие модели этот фальц поджимают роликами). В его работе это заметно: такая машинка движется медленно, иногда оставляет следы на металле. Но зато прекрасно работает на любом виде стыков.

Отметим отдельно, что достаточно много фальцезакаточных машинок изначально разработаны для работы с дорогостоящими пластичными металлами. Они не подойдут для закатки оцинковки высокой жесткости.

Есть также специальное оборудование для изготовления фальцевой кровли на радиусных стропилах. Это модели машин, которые отличаются между собой ограничением по минимальному радиусу кровли. Поэтому, если приобрести не ту машинку, придется еще вооружиться ручным кровельным инструментом, чтобы добивать фальцы.

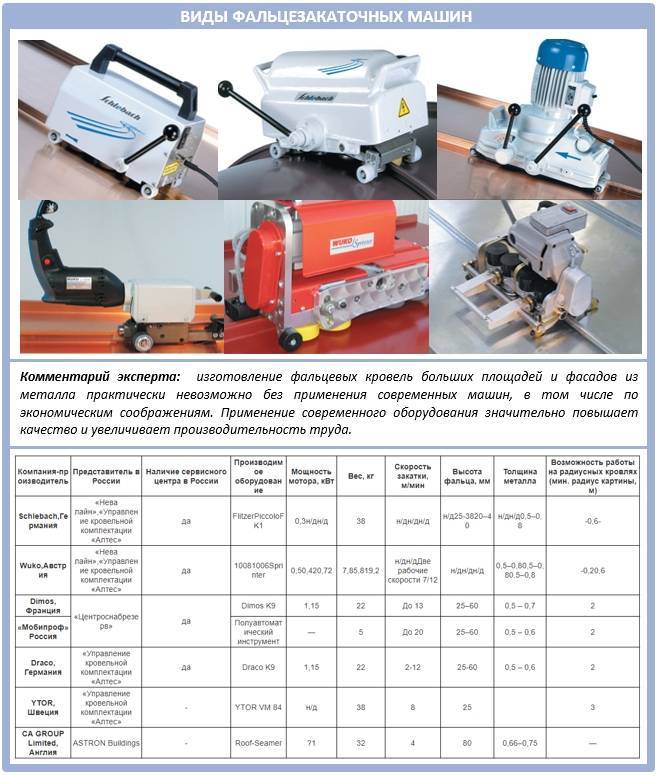

Посмотрите, как выглядят все эти машинки:

Инструменты для крепления панелей Кликфальц

Монтаж панелей Кликфальц производится с помощью целого набора инструментов. В первую очередь, необходимо приготовить комплект стандартных принадлежностей:

  • шуруповерт с набором бит
  • инструменты для разметки панелей
  • ножницы для резки металла
  • заклепочник
  • пистолет для нанесения герметика

Кроме этого, для работы потребуется комплект специализированных инструментов:

  • ножницы «Пеликаны», предназначенные для быстрой и точной резки листов по прямой линии
  • подрезные ножницы (левые и правые), предназначенные для криволинейного реза металла
  • прямые клещи с скошенными губками под 45°
  • инструмент для подгибания карнизного свеса по форме основания. Представляет собой неширокую продолговатую площадку с ручкой на верхней плоскости
  • киянка с плоским и острым бойками

Наши мастера применяют в работе ручные ножницы по металлу с образным названием «пеликан» фирмы STUBAI, стоимость их около 100 евро за инструмент.

Однажды мы подсчитали стоимость набора инструментов для бригады кровельщиков и получилось, что наши ребята миллионеры!

Перечисленные инструменты входят в состав необходимых принадлежностей. Однако, монтажные работы — процедура сложная и трудоемкая, поэтому, в процессе установки могут потребоваться и другие инструменты.

Необходимо сразу усвоить — резка листов с помощью болгарки исключается. Искры прожигают полимерное покрытие и образуют мельчайшие отверстия. Они незаметны, но образуют очаги коррозии, постепенно разрушающей материал.

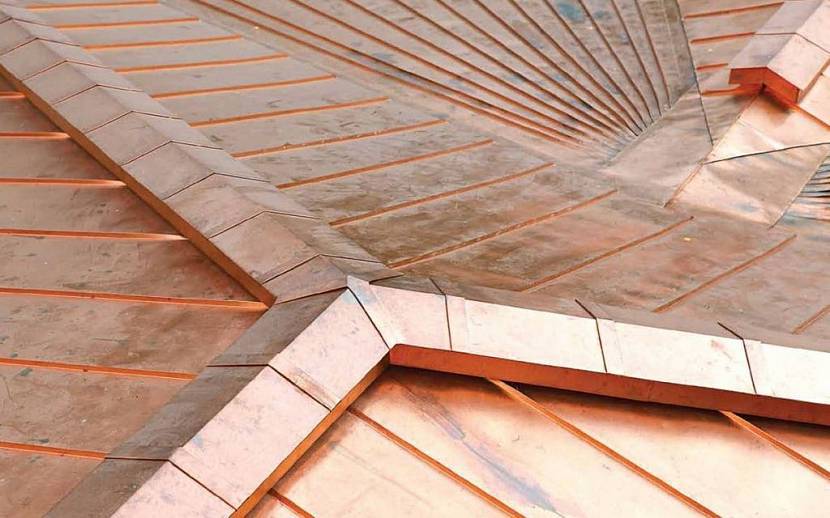

Вентилируемый конек для фальцевой кровли

Покрытие из металлического профиля, в силу своей специфики, непрерывно нагревается и ему требуется постоянное охлаждение. Технология фальцевых замков позволяет добиться надежной герметизации всех узлов кровли, защищая строение от природных катаклизмов. Но эта особенность не позволяет кровельному пирогу «дышать». Вернуть способность к естественной вентиляции сможет специальная конструкция – конек на фальцевую крышу.

Функции и принцип работы

Функционально конек служит для соединения двух плоскостей крыши. То есть собирает скаты в единое целое, что позволяет завершить конструкцию и создает оптимальный угол наклона для отведения с поверхности кровли осадков.

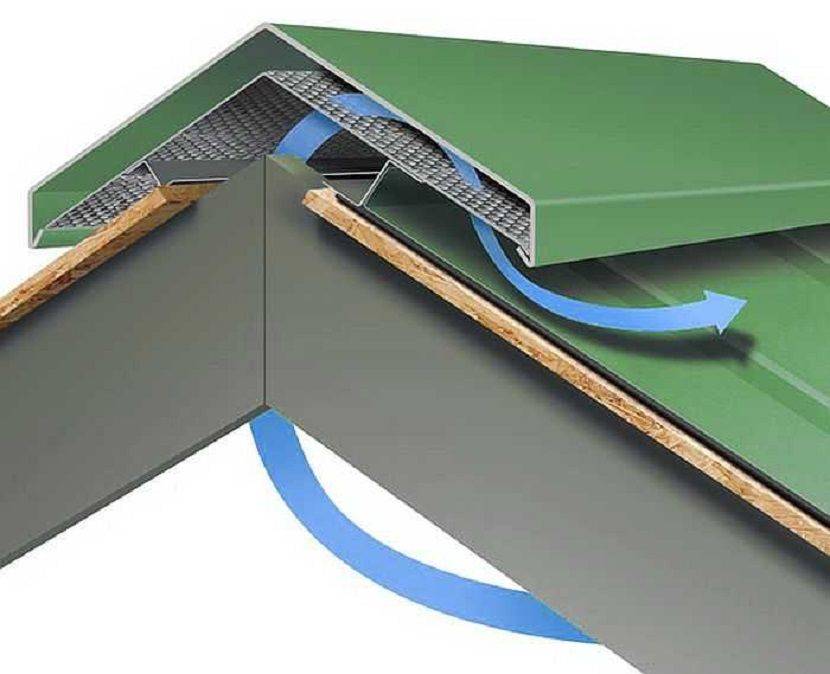

Вентилируемым конек для фальцевой кровли имеет в своем наличии сквозные отверстия, которые служат для непрерывной циркуляции воздуха в подкровельном пространстве.


Естественная тяга может возникнуть только тогда, когда приточные зазоры, как минимум, на 10% меньше выходныхИсточник kryshagid.ru

Принцип работы:

  • Через продухи холодный воздух поступает в подкровельное пространство.
  • Там он забирает в себя излишки тепла и водяного пара.
  • Воздух поднимается наверх до верхнего горизонтального ребра и выходит наружу.
  • От этого образуется тяга, которая засасывает в подкровельное пространство новую порцию холодного воздуха.
  • Процесс повторяется циклично.

Благодаря этому происходит вентиляция под кровлей, что повышает сроки эксплуатации всех важных узлов всей конструкции.

Монтаж конька

Такой доборный элемент, как вентилируемый конек фальцевой кровли крепится на скатах при помощи специальных планок и заглушек. Крупные производители выпускают все нужные детали и предлагают к продаже вместе с материалом для кровли, любые доборные элементы. В том числе и готовый конек, который только остается закрепить на скатах.

Монтаж выполняется с помощью термошайб или кровельными саморезами. Соблюдается шаг в 3-4 см по верхней границе материала.


Конек крепится на скатах при помощи специальных планок и заглушекИсточник kak-sdelat-kryshu.ru

Инструменты, используемые для выполнения и обработки различных отверстий

Сверла

Для выполнения отверстий используется следующий инструмент для кровли:

  • спиралевидные сверла;
  • электрические и ручные дрели;
  • различные буравы и т.д.

Сверло состоит из рабочей части, хвостовика, станка и лапки. Рабочая часть может быть режущей или цилиндрической. Хвостовик помещается в шпиндель – оснащенный приспособлением для крепления сверла вращающийся вал.

Для отвода в сторону отлетающих в процессе сверления стружек цилиндрическая часть сверла оснащается двумя винтовыми канавками с ленточками по краям, уменьшающими трение сверла о кромки.

Режущую часть сверла выполняют в форме конуса, на котором расположены две режущие кромки и одна поперечная. В зависимости от металла, из которого изготовлена обрабатываемая деталь, выбирают угол заточки в диапазоне 110-150 градусов.

Кроме того, для выполнения отверстий используется следующий кровельный инструмент:

  1. Зенковка, предназначенная для обработки цилиндрических или конических углублений. При помощи зенковки также обрабатывают высверленные под головки болтов, винтов и заклепок отверстия. Различают два типа зенковки. Цилиндрическая зенковка включает в себя хвостовик, рабочую часть с 4-8 зубьями и направляющую цапфу, которую опускают в отверстие для совмещения его оси с углублением, выполненным зенковкой. Коническая зенковка состоит из рабочей части и хвостовика. Наиболее распространены зенковки, углы конуса которых составляют 60, 90 и 120 градусов.
  1. Для доведения отверстий, полученных в результате применения различных методов, таких как ковка, штампование, литье или сверление, применяется зенкер. Он похож на сверло, но в отличие от него имеет не две режущих кромки, а три или четыре. В случае, если отверстие будет доводить зенкером после высверливания сверлом, следует брать сверло, диаметр которого меньше планируемого диаметра отверстия.

Зенкер

  1. Для выполнения различных отверстий также используется пробойник, в качестве которого может использоваться специальный кровельный молоток.

Кровельный молоток с пробойником

Виды и предназначение доборных элементов

Крыша дома сегодня — это не только ограждающая защитная конструкция. Новые технологии и материалы позволяют осуществить самые, казалось бы, безумные идеи как в архитектуре кровель, так и в их использовании. И всё благодаря доборным элементам, которых существует довольно много. Рассмотрим основные, наиболее распространённые доборы:

  • ендова верхняя и нижняя — планки для защиты стыка двух смежных поверхностей;
  • карнизные рейки — для защиты кровельных карнизов от осадков;
  • коньковая пластина острая или плоская, согнутая под определённым углом, — защищает места соединения скатов;
  • снеговой барьер — удерживает снег и лёд от обвала;
  • торцевая планка — сохраняет подкровельное пространство с торцов от влаги, грязи, пыли;
  • оконный отлив — оберегает строение от проникания влаги через оконные проёмы;
  • зонт вентиляционных и печных шахт — купол над трубами для предотвращения попадания влаги внутрь дома через дымоходы, вентканалы и трубы;
  • планки примыкания — важный элемент, защищает места соединения кровельного настила с трубами, дымоходами, парапетами;
  • водосточные желоба — предназначены для отвода воды с крыши;
  • парапеты — сохраняют бортиковые плоские поверхности кровли от проникновения воды во время осадков и таяния снега.

При монтаже кровли понадобятся также заглушки для водостоков и коньков, прокладки и уплотнители. Всё это приобретается в магазинах или изготавливается индивидуально.

Доборные элементы позволяют реализовать многие интересные архитектурные решения

Расчёт количества доборных элементов

Расчёт доборов основывается на проекте кровли или фасада. Рассчитать количество можно самостоятельно, учитывая основной момент — необходимые доборные элементы всегда покупаются с запасом.

  1. Карнизная планка идёт по всему периметру карнизов, поэтому их метраж и будет искомым размером этого добора.
  2. Ендовы (нижние и верхние) рассчитываются по длине всех сходящихся краёв скатов + 10% для нахлестов.
  3. Длина торцевой планки равна протяжённости всех торцов кровли.
  4. Размеры уплотнителя высчитываются по количеству доборов, под которые он будет подкладываться.
  5. Водоотливные доборы покупаются исходя из периметра постройки плюс 10–15% на нахлест в местах стыковки и на подрезку. Дополнительно к желобам нужно подобрать воронки, кронштейны и водосточные трубы из аналогичного отливу материала.
  6. Доборные элементы для накрытия коньков в местах стыка рёбер или продольных кромок скатов приобретают с учётом общей длины рёбер и конька плюс 7–10% для нахлеста.

Выбор доборных элементов

При покупке доборов нужно руководствоваться определёнными правилами:

  1. Желательно приобретать товар (кровельный настил и доборы) у одного продавца — при покупке больших объёмов можно получить неплохую скидку. К тому же даётся гарантия на все элементы и в случае изъянов легче заменить бракованную продукцию в одном месте. Делая покупки в разных торговых точках, не всегда можно угадать с цветовой гаммой и текстурой доборов в тон кровельному покрытию, поэтому закупая весь кровельный комплект сразу, можно сэкономить время.
  2. Устанавливать доборные элементы нужно по правилам, которые устанавливает производитель. В случае их нарушения с последующим повреждением доборов или при неправильной транспортировке гарантия не действует.
  3. Не забудьте купить крепёжные элементы для доборов. Здесь понадобится консультация менеджера, поскольку каждый добор имеет свою систему крепления, а иногда даже несколько — гвозди калёные с широкими шляпками, заглушки, болты специальные с гайками, саморезы с ножками в виде свёрл и силиконовыми прокладками. Можно, конечно же, обойтись обыкновенными кровельными гвоздями, но красивой кровле нужно достойное обрамление, поэтому гвоздями, как по старинке, сегодня мало кто пользуется.

Наращивание панелей Кликфальц

Иногда длина скатов оказывается больше, чем стандартная длина картин. В таких случаях приходится наращивать панели, укладывая их внахлест с напуском не менее 100 мм. При этом, укладку производят так, чтобы вода не могла проникнуть под кровлю — верхняя часть нахлеста должна находиться на панели, расположенной выше по скату. Дополнительным требованием является размещение участков стыка вразбег — не одной линией по скату, а в разных местах с расстоянием между соседними стыками не менее 500 мм.

Нижнюю панель укладывают на обрешетку и на 100 мм срезают верхние замки. Линию примыкания к основанию герметизируют и закрепляют монтажными пластинами. Затем укладывают верхнюю панель так, чтобы замки обеих картин оказались плотно состыкованными между собой.

Как правило, длина двух панелей значительно отличается поэтому, сначала укладывают короткую картину, а над ней — длинную. Следующая линия панелей укладывается наоборот — сначала длинная, затем — короткая.

Соединять картины встык или с помощью накладки нельзя — эти способы не обеспечат должной герметичности и дадут протечки.

Ручной кровельный инструмент

Ручной инвентарь является более распространенным в силу своей ценовой привлекательности, его использование подходит как для более профессиональных работников, так и для любителей, которым понадобился, например, текущий ремонт кровли.

Молоток. В отделке кровли используются молотки разного типа в зависимости от стройматериала. При выравнивании листовых материалов потребуются следующие виды молотков:

  • Подсекальник;
  • Ручной;
  • Сзагнутым концом, при выполнении работ в труднодоступном месте;
  • Фигурный, для работы с шарообразными моделями.

Данный инструмент изготавливают с прочной рукоятью, длиной до 35 см.

Киянка. Это вид молотка, изготовленный из дерева, который используется совместно с долотом и стамеской. Данный тип отличается обухом, который изготавливают большего размера, чем у обычного молотка. За счет этого киянкой проще ударять по необходимому участку.

Ножницы. Также в кровельных работах используют ножницы для резки металлического материала толщиной до 1,5 мм, если он твердый, и до 2,5 мм, если он мягкий. Их изготавливают из высокопрочной стали.

Клещи. В сборке листов из металла применяют специальные клещи, которые бывают прямыми, кривыми и полукруглыми.

  1. Прямые клещи подходят для дымовых труб и вентиляционных отверстий.
  2. Полукруглый инструмент незаменим для выполнения различных отгибов, гофрированных складок, при монтаже водосточной системы и разбора желобов.
  3. Кривые клещи помогут собрать детали в недоступных местах.

Напильник. Напильники потребуются для опиливания поверхностей. Данный инструмент состоит из таких элементов, как нос, чела, пятка и хвостовик. Любой опиливающий инструмент имеет насечки по всей поверхности, при этом сечения могут быть разными – как квадратными, так и круглыми.

  • При опиливании прямоугольных форм потребуется инструмент с квадратными насечками.
  • При доводке отверстий необходим инструмент с треугольным сечением.
  • При проведении работы с вогнутым покрытием необходим инструмент с полукруглыми насечками.

Поверхность, выполненную из металла, обрабатывают двумя методами: чистовым и черновым. При первом способе используют личный опиливающий инструмент, длина которого не должна превышать 45 см. При черновом методе нужен драчевый напильник. По окончании обработки поверхности требуется бархатный напильник длиной от 12 до 25 см. Также данный инструмент применяют в отделке зазоров и пазов разного рода плоскостей.

Правильная опилка подразумевает выполнение работы перекрестным способом. Для этого напильником следует выполнять движения сначала слева направо, потом наоборот. При определении ровности к элементу следует приложить измерительный прибор, например, линейку. Если работа проведена верно, то просвета между линейкой и опиленной поверхности не будет.

Пила. Для распиливания и подготовки материалов нужного размера при выполнении кровельных работ незаменимыми помощниками окажутся пилы. Их рабочая поверхность представляет собой ленту с зубьями. Для продольного распиливания понадобится инструмент с треугольными зубьями с прямой заточкой, а для поперечного – пила с зубьями, имеющими двухстороннюю заточку и напоминающими по форме равнобедренный треугольник.

Зубило. При разрубании проволоки и прорубании отверстий в деталях используют зубило. Его изготавливают из специальной стали. Некрупные элементы рубят по отмеченной полосе, зажав в тиски. Крупные детали рубят по той же технологии, но стол покрывают листом из стали, толщина которого должна быть не менее 1,5 см.

Кромкогибщик применяют при загибании фальцев.

Плоскогиб нужен для точного и быстрого сгибания элементов желоба. Он не повреждает внешнее покрытие.

Клепочник незаменим в соединении элементов кровли.

Заготовка картин листовой стали для кровли

Отдельные кровельные листы прямоугольной формы со стандартными размерами 1420 X 710 мм перед укладкой на основание кровли соединяют между собой лежачими фальцами в рядовые полосы, состоящие из двух и более листов. Фальц, или фальцевое соединение, представляет собой вид шва, образующегося при соединении листов стальной кровли. Такие листы с лежачими фальцевыми соединениями и называются картинами. В каждую из них может быть соединено два и более листов.

Фальцевые соединения делятся на лежачие, стоячие и угловые (по внешнему виду), а также на одинарные и двойные (по степени их уплотнения). Технологический процесс формирования одинарного лежачего фальца состоит из следующих операций. Лист с отогнутыми углами укладывают на верстак; отгибают всю кромку на 90°, подготавливают ее и сваливают на плоскость. Затем соединяют листы фальцем и уплотняют соединение, после чего подсекают фальц.

При формировании карнизного свеса верхняя часть этой картины подобна верхней части рядовой картины: она имеет отгиб кверху для лежачего фальца, соединяющего ее с другой картиной ската. Нижняя часть карнизного свеса снабжена капельником (отворотной губой для свеса).

Капельник делают следующим образом. На расстоянии 120 мм от торцового края листа размечают линию отгиба. По этой линии с обеих сторон картины делают надрезы длиной 4 мм правый и 25 мм левый, чтобы, во-первых, облегчить отгиб капельника и, во-вторых, сделать соединение капельников карнизного свеса более прочным. Далее отгибают вниз кромку на 15 мм. Перевернув лист кверху отгибом и свалив кромку на плоскость, следует сдвинуть лист таким образом, чтобы кромка свешивалась с верстака на 20 мм, после чего ее отгибают вниз под прямым углом. Лист переворачивают и отгибают вниз кромку высотой 40 мм. В последний раз картину переворачивают и сваливают капельник на плоскость.

Капельник может быть с одинарным или двойным отгибом. Двойной капельник делает карнизный свес более прочным и лучше отводит воду. Так получают карнизные свесы и картины рядового покрытия.

Двойными лежачими фальцами соединяют кровельные листы, предназначенные для изготовления карнизных свесов, надстенных желобов и разжелобков, а также рядовых покрытий на крышах объемных зданий

При этом необходимо уделять внимание качеству фальцевого соединения кровельных листов

Особенно тщательно следует загибать кромки по разметке, чтобы соединенные между собой листы образовали ровную рядовую полосу. Для этого при помощи киянки сначала загибают кромку листа на углах. Эти загибы используют в качестве маяков, удерживающих лист от смещения при дальнейшем отгибе всей кромки. После этого лист переворачивают и сваливают кромку на его плоскость, оставляя между кромкой и листом зазор 3 мм. В такой же последовательности выполняют все операции и на втором листе, затем листы соединяют друг с другом загнутыми кромками и уплотняют фальц киянкой. Полученное фальцевое соединение не будет раздвигаться, если с одной стороны кровельный лист осадить вдоль фальца при помощи металлической планки и молотка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
