Проведение геодезических работ и разработка исполнительной схемы котлована

Основные этапы копки котлована

Геодезическая съёмка

Подготовка фундамента дома начинается с копки надежного котлована. Этот процесс проходит в несколько этапов.

Стоит выяснить, находятся ли в месте будущего строительства коммуникации: водопроводная, электрическая или канализационная сети, и как организовать процесс так, чтобы не создать неудобств тем, кто пользуется ими. Чаще всего старые сети стараются отключить и перенести. На этом же этапе решается вопрос о подводе коммуникаций к новому строению. Все эти задачи требуют согласования, а результаты вносятся в проектную документацию.

После этого начинается расчистка местности. Заранее решается вопрос, куда будет выведен строительный и прочий мусор, и как он будет утилизирован. Съем грунта производится в 2 этапа. Сначала снимается плодородный слой, который затем употребляется для удобрения почвы в других местах или облагораживании прилегающей территории уже после завершения строительства. Второй слой грунта чаще всего стараются утилизировать, поскольку для засыпки котлована используются более прочные материалы.

Глубина котлована зависит от нескольких параметров: тип почвы, её устойчивость, количество и глубина залегания грунтовых вод, глубина промерзания грунта. В зависимости от условий копка выполняется механическим или ручным способом.

Первый метод применяется при больших объёмах работ в местах, куда можно подвести технику. Таким способом можно быстро разработать местности и справиться с возникающими по ходу копки препятствиями.

Укрепление котлована и исполнительная геодезическая съёмка

Важной частью работы является укрепление котлована. Это можно сделать несколькими способами:

• погружение шпунта Ларсена, которое проводится до выемки грунта с целью укрепить берег;
• цементовка стен применима в местностях с плотным расположением построек, она позволяет укрепить фундамент не только строящегося здания, но и соседних;
• современным способом закрепления считается «стена в грунте», предполагающая помещение в котлован сборной конструкции с последующей заливкой бетона или железобетона;
• аналогом предыдущего способа считается использование буронабивных свай.

Завершающим этапом земляных работ будет засыпка котлована. Для этого часто применяют песок, щебень или другие прочные материалы.

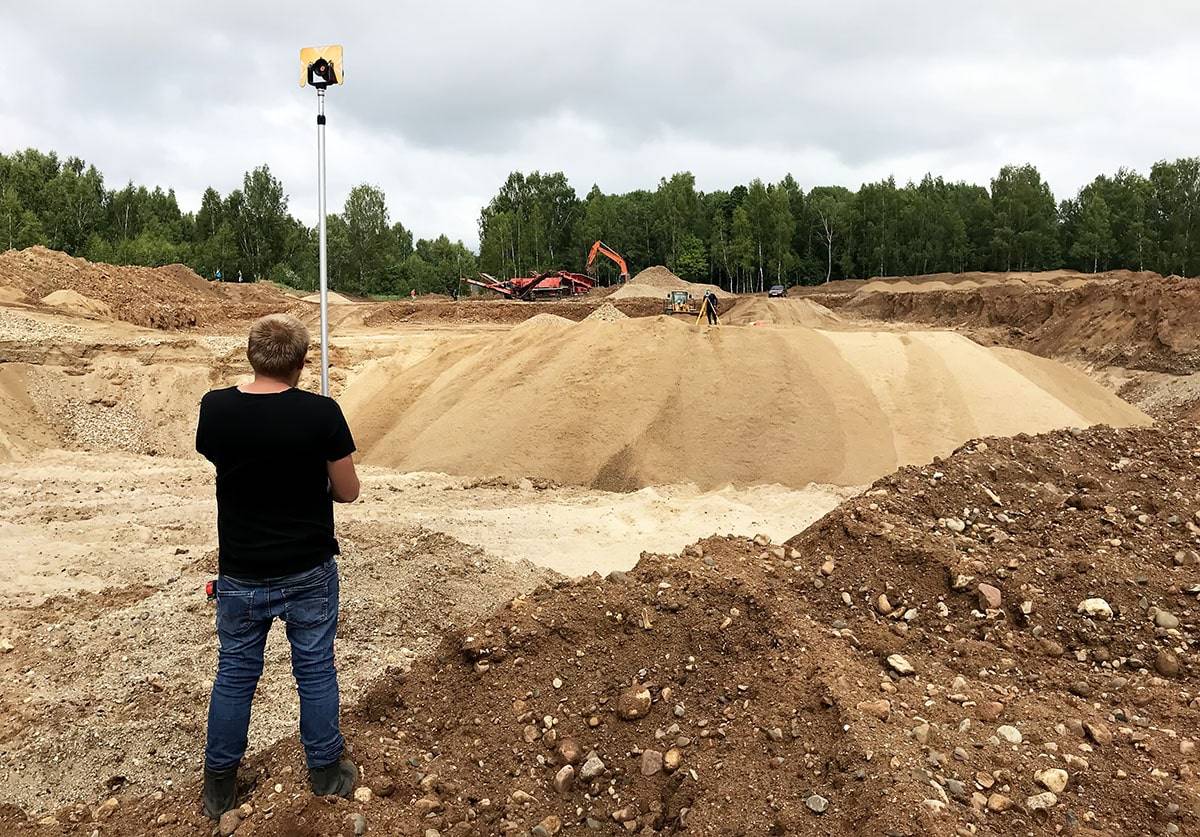

Выезд геодезистов на исполнительную съемку котлована осуществляется как минимум дважды за время производства земляных работ. Это требуется для следующих целей:

• снизить затраты на выполнение самой работы;
• проверить геометрию котлована, от которой зависит качество постройки;
• сверить соответствие проделанной работы и плана на котлован во избежание разногласий исполнителя с заказчиком.

Первый выезд специалистов назначается до снятия первого слоя грунта. Проводится топографическое исследование местности, намечаются первые контуры котлована, по которым будут копаться траншеи, и данные из чертежей переносятся на местность.

В процессе земляных работ могут возникнуть непредвиденные трудности: изменение типа грунта, отличающееся от плана расположение грунтовых вод. В этом случае геодезисты необходимы для грамотной коррекции имеющихся чертежей. Цель съёмок: добиться должного результата минимум усилий.

И на завершающем этапе работ необходимо произвести измерения самого котлована, расположение и значение всех его элементов. Делается это с целью проверки надежности углубления перед началом заливки фундамента. Если в процессе земляных работ не было непредвиденных трудностей, данные, полученные в процессе геодезической съёмки, не могут отличаться от параметров в чертежах более чем на 5 см. Полученные данные в обязательном порядке вносятся в проектную документацию.

Дополнительные сведения о проведении земляных работ и важности этого этапа строительства можно найти в следующем видео:

СНиПы об исполнительной съемке


Как правило, застройщик, обладающий надзорной функцией, при приемке готового объекта строительства проводит дополнительную геодезическую съемку, чтобы выявить все отклонения от исполнительных чертежей подрядчика.

Сведения о ходе строительно-монтажных работ необходимо ежедневно фиксировать в журналы:


• монтажа строительных конструкций
• сварочных работ
• антикоррозийной защиты
• замоноличивания монтажных стыков
• осуществления монтажных болтовых соединений с контрольным натяжением


Монтаж отдельных элементов конструкций необходимо проверять на устойчивость, стабильность и точностью, в этом случае также используется геодезическая съемка.

Приемка сопровождается такими документами:


1. контрольно-исполнительные чертежи с внесенными отступлениями
2. заводские технически паспорта на все виды конструкций
3. сертификаты качества материалов
4. акты о проведении скрытых работ
5. акты промежуточной приемки ответственных конструкций
6. геодезическая схематическая графика положения конструкций

Последовательность копки

Кажется, что очень просто выкопать траншею и котлован под фундамент. На самом деле процесс подготовки котлована – дело сложное, требующее учета многих деталей и соблюдения определенного алгоритма.

Необходимо, например, учесть не только глубину, форму сооружения

Также следует обратить внимание на расположение в зоне копки объекты: деревья, коммуникации, постройки, памятники архитектуры. Возможно в связи с их нахождением в непосредственной близости придется увеличить глубину котлована

Потому что по требованиям СНиП, траншея под фундамент возводимого здания должна быть расположена глубже, чем котлован уже построенного. Это позволит избежать давления оказываемого на рядом стоящую постройку, которое может стать причиной ее разрушения.

Но самой сложной и опасной частью работы считается подземная копка. Чтобы избежать оползаний почвы и других проблем, необходимо придерживаться определенной последовательности:

Что такое геодезические работы

Науку, изучающую нашу планету, земную кору и ее свойства, способы и методы измерения поверхности Земли называют геодезия. Занимается она разметкой земли.

После того, как первый человек, выйдя погулять, не смог найти дорогу обратно к своему дому, людям понадобились карты местности, чтобы можно было начертить план возвращения.

А для того, чтобы получить карту местности, землю, на которой она находится, а также и все объекты, здания и сооружения необходимо было измерить. И не просто измерить, а привязать объекты друг к другу, соотнести с местностью, где они расположены, и расчертить карту конкретного участка. За первым участком последовал второй, третий и так далее.

Геодезию принято подразделять на несколько областей:

• высшая геодезия (представление о Земле как о планете);
• топография (описание местности);
• картография (создание планов, атласов и карт);
• инженерная геодезия;
• прикладная геодезия (геологические и экологические работы).

Чтобы построить какое-то капитальное сооружение, тоже требуется провести работы по разметке территории. Сравнить характеристики, указать координаты, нанести на план — все это требует проведения геодезических работ. Все работы, связанные с земной корой, именуют геодезическими изысканиями.

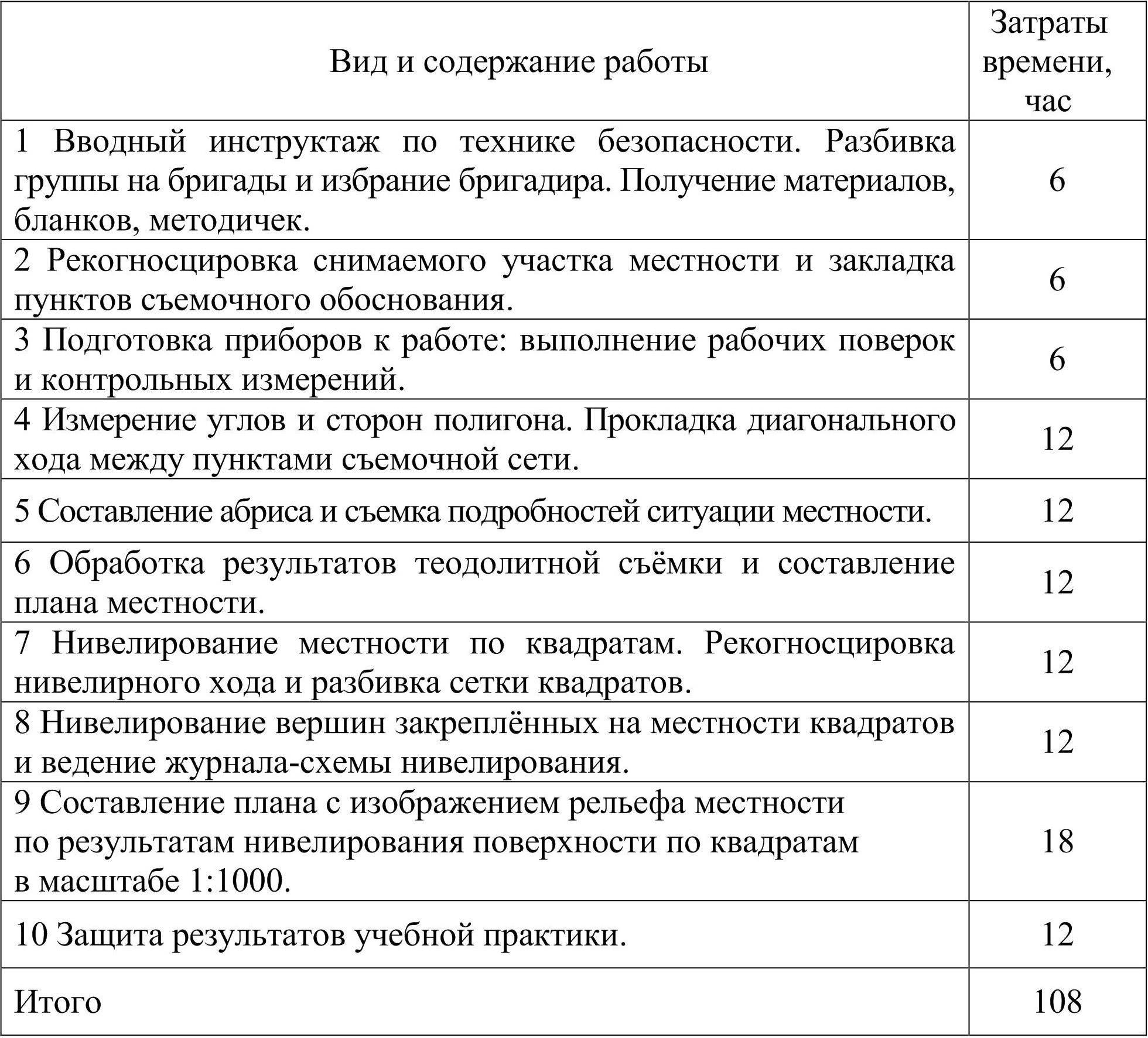

В состав геодезических работ входят:

• разметка площадей;
• разбивка основы под строительство;
• контроль над параметрами сооружений;
• составление планов и карт;
• контроль над деформированием возводимых зданий.

При проведении геодезических работ крупных объектов или еще неосвоенных территорий требуется система специальных знаний, которая доступна только профессионалам. Урезать бюджет и экономить здесь не целесообразно — выйдет себе дороже.

Геодезические изыскания проводятся на протяжении всего комплекса строительных работ, и их результаты служат нормативами и правилами, которыми руководствуются строительные компании.

Зачем составляется исполнительная схема котлована?

Инженерно-геодезическая исполнительная съемка котлована производится с целью – обеспечить контроль качества и учет объемов выполненных работ. Исполнительные схемы позволяют сверить фактическую ситуацию с проектными данными, выявить возможные несоответствия и устранить найденные отклонения от проекта. Анализ подготовленной схемы дает строителям возможность точно определить величину превышения нормативных строительных допусков, установить причину отклонения (ошибки возможны и во время выноса проекта в натуру, и в ходе работы землеройной техники), принять правильное решение по устранению обнаруженных недостатков.

Исполнительная схема разработки котлована должна быть составлена, когда строительно-монтажные операции по укладке фундамента еще не начаты. Иначе, устранить возможные дефекты, выявленные благодаря этой схеме, станет дороже и затруднительнее.

Оформление исполнительной документации

Образец исполнительной схемы котлована

Исполнительная документация, оформление которой является обязательным, это документы, которые требуются в процессе строительства. Сведения, записанные в ней, используются при ремонте и обслуживании готового здания, прокладке или замене инженерных сетей. Для этого создана специальная форма для заполнения и изготовлены бланки.

После завершения земляных работ составляются первые схемы, в которые вносятся следующие сведения:

• фактические и проектные размеры котлована;
• крутизна откосов;
• отметка верхней бровки котлована;
• количество извлеченного грунта.

Чтобы отделить планируемые значения от реальных показателей, в исполнительной схеме котлована применяют следующее правило: фактические размеры указывают над линиями, а проектные – под ними.

Под схемой котлована обязательно приводится таблица, которая содержит общие сведения о проекте:

• наименование объекта;
• его шифр и номер;
• вид строительства;
• стадия строительства;
• наименование организации, которая занималась составлением документа.

Здесь же могут быть указаны дополнительные сведения, примечания, касающиеся хода строительства. Например, причины отклонения от начального вида планировки.

В следующем видеоролике приводится пример, как составляется исполнительская схема:

Подготовка котлована – это начальный и важный этап работы, от правильности выполнения которого зависит качество и долговечность строящейся конструкции. Эта работа включает в себя исследование местности и почвы, перепланировку коммуникаций и закрепление зыбкого грунта. Все измерительные работы, в том числе сравнение реальных значений с расчетами в проектной документации, выполняются группой геодезистов, периодически выезжающих на место стройки. Полученные таким путем данные заносятся в схему для дальнейшего использования в обслуживании нового здания.

Особенности рытья

Рытье котлована осуществляется с особой осторожностью. Если грунт состоит из гравия и песка, то минимальная закладка должна быть равна 100 см

Углубиться предстоит на 125 см, если работать вы будете с супесчаной почвой. Глина и суглинки предполагают углубление на 150 см. Плотный грунт предусматривает наличие более глубокого фундамента, который закладывается на 2 м.

Для того чтобы исключить осыпание почвы, необходимо обеспечить уклон на стенах. Если высота стен фундамента будет равна примерно 150 см, то необходимо применить следующие значения. Когда работа осуществляется на песчаной почве, то уклон должен быть равен 60°. При уклоне почвы в 45° соотношение будет равно один к одному. Иногда разработка и устройство котлована предполагают работу на почве с большим количеством супесей. При этом уклон достигает 75°, а соотношение будет равно 1 к 1/4. Когда работать предстоит с глинистой почвой или той, что имеет высокую твердость, то соотношение будет равно 1 к 0 при уклоне в 90°.

Перед началом заливки для исключения сползания грунта необходимо использовать опоры из дерева. Соорудить их самостоятельно очень просто

Важно предусмотреть процесс засыпки пазух. Он является важным, так как проводится при минимальном давлении грунта

Засыпка осуществляется постепенно, материал при этом хорошо уплотняется. Оптимальная толщина каждого слоя при засыпке равна 20 см. Уплотнение грунта следует осуществлять ручным способом.

Отмостка должна изготавливаться от начала уплотнения

Важно позаботиться о наличии гидроизоляции котлована, что делается ещё до начала установки опалубки. Для этого обычно используется рубероид или материал из асбестоцемента

Зачем составляется исполнительная схема котлована?

Инженерно-геодезическая исполнительная съемка котлована производится с целью – обеспечить контроль качества и учет объемов выполненных работ. Исполнительные схемы позволяют сверить фактическую ситуацию с проектными данными, выявить возможные несоответствия и устранить найденные отклонения от проекта. Анализ подготовленной схемы дает строителям возможность точно определить величину превышения нормативных строительных допусков, установить причину отклонения (ошибки возможны и во время выноса проекта в натуру, и в ходе работы землеройной техники), принять правильное решение по устранению обнаруженных недостатков.

Исполнительная схема разработки котлована должна быть составлена, когда строительно-монтажные операции по укладке фундамента еще не начаты. Иначе, устранить возможные дефекты, выявленные благодаря этой схеме, станет дороже и затруднительнее.

Какие бывают виды исполнительных съемок — ТОП-5 главных видов

Контрольные измерительные съемки ведутся на всех этапах строительства, начиная от рытья котлована, до сдачи объекта в эксплуатацию. Очевидный плюс таких работ — документация, свидетельствующая о стандартах возведенных конструкций.

Действительно, как отразить в конечном документе уже выполненные и скрытые коммуникации? Только фиксировать контрольные точки работ. Поэтому после исполнения определенного этапа строительства и проводится один из видов .

Рассмотрим наиболее распространенные подвиды таких работ.

Вид 1. Исполнительная съемка объекта

Используется для получения общего представления о месторасположении будущего строительства, а также рельефе местности, подъездных путях и окружающих территориях.

Для более подробного отображения конструкций и сооружений уже находящихся на исследуемой территории, для установления их взаимного влияния, особенностей и свойств, составляется план местности посредством проведения .

Особое значение имеет определение диапазона высот местности, общий уклон территории и превышение одних точек над другими. От этих данных будет зависеть все дальнейшее строительство.

Вид 2. Съемка подземных связей

Инженерные коммуникации занимают особое место в исполнительной съемке. Они всегда скрыты от глаз, и определение их точного расположения процесс сложный и трудоемкий

Поэтому важно составлять схемы систем связи на всех этапах строительства и сверять их с проектными данными

Проводят исполнительные съемки подземных коммуникаций:

• теплосетей;
• канализации;
• электрических силовых кабелей;
• дренажных систем;
• нефтяных и газовых трубопроводов.

Точное местонахождение, места врезок, взаимные пересечения и прочие связующие элементы подземных коммуникаций позволяют выполнить все необходимые ремонтные и профилактические работы в ходе эксплуатации объектов, не повредив действующие сети.

Вид 3. Съемка котлованов

Этот вид работ служит для определения объемов грунта, подлежащего изъятию в целях закладки фундамента или подготовки основания будущей конструкции. Котлован подготавливают также при установке свайного поля основания (монолитная фундаментная плита).

Съемка котлованов помогает определить, сколько грунта изъять

Во всех случаях используются картограммы, наглядно показывающие, какие объемы грунта будут подвергнуты переработке и как это связано с рельефом места строительства.

Вид 4. Съемка колоннообразных конструкций

Этот вид работ проводится совместно с разбивочными работами по установке контрольных точек опалубки. Это позволяет установить отклонения от строительных норм при возведении вертикальных конструкций с интервалом до 5 метров.

Съемка стен и кирпичных кладок выполняется с учетом длины и ширины конструкции, а также свойств объекта: несущих, опорных, фактурных стен.

Результат предоставляется в виде чертежа разреза вертикальной конструкции, где указывается давление на ярусы кладки и их запас прочности.

Вид 5. Контрольно-исполнительная съемка

Эти работы выполняются по окончанию какого-либо этапа строительства, при подготовке к очередному процессу возведения, либо при консервации объекта строительства.

К этому же виду съемки относятся работы по формированию документации для сдачи объекта в эксплуатацию, а также окончательные чертежи с параметрами благоустройства и подъездными путями.

Почему работать с компанией “Московская геодезия” выгодно?

Мы проводим любые геодезические работы в Москве и области. Нас рекомендуют другим за оперативность, высокое качество и решение задач любой сложности.

Если вы планируете максимально точно перенести проектные данные в натуру и построить качественную конструкцию — свяжитесь с нами.

Обратившись в нашу компанию, вы получите:

1. точность переноса главных элементов здания;
2. настоящих профессионалов для решения ваших задач;
3. использование современных методик и поверенных приборов;
4. доступные цены на услуги + скидки;
5. качественный акт разбивки котлована;
6. оперативность проведения работы.

Геодезическая разбивка котлована — ответственная работа. От нее зависит дальнейшая судьба возводимого сооружения. Мы рекомендуем заказать изыскания у нас — геодезистов с большим опытом работы.

Мой опыт черчения исполнительная схема

Первый раз я начертил исполнительную схему от руки на листе формата А4 и подписал ее у заказчика. На схеме я изобразил одну из заливок захватки с показанием отметок .

Из этой схемы можно было понять, как ровно залиты бетонные полы и проходят ли они по допускам указанным заказчиком.

Почему заказчик принял такую схему? Потому, что они переделывали строительную документацию от подрядных организация.

Самое главное в нем подробно показано, как начертить исполнительную схему не имея образцов с нуля. В разделе практика я показываю, как чертить, рамку, штамп и все это распечатать.

Про печать в статье я показал, как можно распечатать схемы, если принтер отказывается печатать с программы автокад.

Этот курс для тех, кто так же, как и я в свое время не знал, как чертить в автокаде. Пройдя этот курс, вы легко будете чертить не только схемы, но и полноценные чертежи.

Исполнительная съемка для составления схем

В каждом отдельном случае количество требуемых контрольных замеров определяется в зависимости от сложности объекта и его особенностей. Главная задача исполнительной съемки — своевременное определение отклонений, которые нарушают планово-высотные положения разных элементов и обеспечение документацией для приемки котлована комиссией.

Мониторинг процесса монтажных работ и строительства должен проводиться на каждом этапе и особенно на начальных стадиях. При проведении земляных работ позволяет определить размер внутреннего и внешнего контура котлована, отметки дна и расположения осей.

Два основных этапа геодезической съемки при разработке выемки в грунте под фундамент:

1. Изначально геодезическое исследование должно быть на стадии, когда первый слой грунта еще не снят. Инженеры геодезисты составляют топографические планы, проводят разбивку осей на участке для выноса проектных значений с чертежей в натуру.
2. Вторую съемку, с созданием исполнительных схем, выполняют после окончания земляных и разбивочных работ, с целью геодезического контроля и оценки разницы фактических результатов от заложенных при проектировании.

Все данные фиксируются в исполнительной документации котлована под фундамент здания. В ходе работ используют геодезическое оборудование — лазерные нивелиры и электронные тахеометры.

Виды геодезических работ

Геодезические работы необходимы для получения точных параметров при строительстве. К основной деятельности относится съемочный процесс, который предшествует проектированию.

После окончания съемки происходит построение модели, а также аналитика карты в цифровом формате. Кроме этого проводятся ещё некоторые виды работ, последовательность выполнения которых строго соблюдаются.

К геодезическим работам относятся такие виды деятельности:

• Разметка площади, от которой зависит дальнейшее развитие проекта. Выполнение картографической схемы происходит в определенном масштабе и вычисления при таком виде работы важны для многоэтажной постройки, для изменения инженерных зданий, и озеленения улиц;
• Разбивка территории для строительства необходима для того, чтобы разместить знаки, служащие контролем качества постройки на протяжении всего периода. Такое действие необходимо для чертежей, привязанных к уже имеющейся сети. Полученные результаты должны быть переданы подрядчику и подкреплены запиской и исходными координатами, чертежами с правильной маркировкой.
• Контроль параметров сооружения производится на нескольких этапах строительства. Такая съемка позволяет периодически контролировать возводимые здания и их соответствие проекту.

При выполнении контроля в соответствии с требованиями ГОСТ есть диапазон небольших отклонений от установленной нормы.

Составление плана позволяет провести измерения подземной сети. Такое мероприятие необходимо для совмещения всех коммуникаций и обозначение их на карте, когда они уже будут не видны человеческому глазу.

Съемка позволяет увидеть стыковку всех инженерных сетей и проконтролировать их пересечение. Составленная карта дает возможность в будущем провести ремонт и возвести при необходимости дополнительное сооружение без нанесения вреда подземным коммуникациям.

Контроль возможного деформирования постройки производится на протяжении всего строительного процесса и после его окончания. Несколько этапов такой процедуры позволяют прогнозировать осадку здания, наклонение конструкции, крен фундамента. Этапы делятся на начальный, далее проводится через каждые 5 этажей – промежуточный, окончательный и эксплуатационный.

Контроль деформации проводится в двух спектрах, а именно: влияние новой постройки на соседние здания и наоборот. Для точного определения проблемы необходима топографическая съемка.

Важно! Геодезические работы, в особенности, касающиеся крупных построек и новых территорий, должны проводиться профессионалами и экономия бюджета в данном случае не имеет смысла. Все работы проводятся в несколько этапов, которые распределены на весь срок строительства

Есть определённые нормы и правила и следование им обязательно для всех строительных фирм.

Геодезические работы для линейных объектов

Состав геодезических изысканий для линейных объектов, оформление исполнительной документации и соблюдение норм строительства. Ответственность за нарушение технического регламента в инженерной геодезии.

Линейными объектами называются инженерные сооружения длина которых значительно превышает ширину. Они бывают наземными, подземными и воздушными (надземными) и согласно Градостроительного кодекса и ФЗ № 172 от 21 декабря 2004 года, к ним относят: сети инженерно-технического обеспечения, автомобильные трассы, железные дороги, трубопроводы, газопроводы, линии электропередач и теплосети.

Проектирование и строительство таких инженерных сооружений имеет государственное значение. Этапы разработки проекта регулируются на законодательном уровне, поэтому требования к качеству изысканий и точности геодезических работ для линейных объектов определены нормами и стандартами СНиП и ГОСТ.

Инженерная геодезия для строительства линейных сооружений

От качества разработки разделов проектной документации и проведения трассирования линейного инженерного сооружения зависит процесс будущего строительно-монтажных работ и процесса эксплуатации.

Состав геодезических работ и картографии охватывает полный цикл создания линейных объектов:

• сбор данных по изысканиям предыдущих периодов;
• привязка к точкам государственной геодезической сети (ГГС);
• топосъемка территории для выбора места трассы;
• создание геоподосновы для проектирования объекта;
• камеральное и полевое трассирование;
• вынос в натуру проектных осей и закрепление их на местности;
• разбивка с установкой координат стыковочных пунктов;
• исполнительные съемки подземных коммуникаций;
• геодезический мониторинг соответствия геометрических параметров проектным значениям.

Процесс отличается трудоемкостью и масштабностью, поэтому уровень качества напрямую зависит от степени подготовки специалистов. Компания «Промтерра» выполняет все топографические работы, связанные с линейными инженерными объектами, используя современное оборудование и инновационные технологические решения.

Оформление отчетной документации по проектированию

После окончания инженерно-геодезических, геологических и экологических изысканий специалисты оформляют пакет проектных документов. В его состав входят: пояснительная записка, проект полосы отвода с характеристикой трассы, детальное описание существующей инфраструктуры для организации планируемого строительства.

Также включаются сметы расходов, анализ состава грунтов, рекомендации по охране окружающей среды и пожарной безопасности и других документов, предусмотренных законодательными нормами.

Утверждение и согласования в государственных органах

Проектная документация, содержащая разделы с инженерными изысканиями в области геодезии для железных дорог, геологии и экологии систем коммуникаций, в обязательном порядке подается на экспертизу.

Суть процесса заключается в сравнении предоставленных разработок техническими регламентам и государственным стандартам. Если экспертиза была пройдена успешно, то застройщик получает разрешение на начало строительства.

До этого момента должны быть урегулированы все вопросы относительно прав владения на землю.

Согласование инженерных линейных сооружений требуется когда проектируются:

• ЛЭП, линии телефонной связи и оптиковолоконной информатизации;
• железнодорожные пути, объекты метрополитена и троллейбусные линии;
• инженерные объекты для систем газоснабжения, электроснабжения, связи;
• мосты, эстакады и туннели для транспортной инфраструктуры;
• нефте-, газо- и другие трубопроводы для водоснабжения, канализации, отопления;
• коммуникационные сооружения мусороудаления;
• сети кондиционирования и вентиляции воздуха;
• фуникулеры и системы вертикального транспорта (лифтовые шахты, эскалаторы);
• автодороги любой категории, автомобильные трассы и шоссе.

В процессе реализации проекта надзирательные органы следят за соблюдением технического регламента. При выявлении нарушений в сфере инженерной геодезии, экологии и геологии строительство линейного объекта может быть приостановлено.

Геодезические изыскания для линейного объекта

Перед специалистами, которые проводят работы в сфере прикладной инженерной геодезии, стоит главная задача – качественное выполнение всех этапов сопровождения предпроектных и строительных работ.

Нарушение стандартов и норм преследуется законом, поэтому подрядчики и застройщики несут ответственность не только за результаты проектирования и строительства линейного сооружения, но и за их эксплуатацию.

Геодезический планшет

Для фиксации информации, полученной в ходе геодезического исследования местности, кадастровые инженеры используют специальные планшеты. Они представляют собой ватман, наклеенный на жесткую поверхность, чаще алюминиевую или деревянную.

Приспособление удобно использовать при:

• наземных полевых работах, для обозначения абрисов, нанесения обмера имеющихся на участке построек и для нанесения съемочного обоснования. Для получения точных сведений об объекте геодезист использует специализированные инструменты, в том числе GPS-приборы и тахеометры;
• создании копий уже имеющихся геодезических планов;
• обработке материалов, полученных в ходе проведения землеизмерительных работ, в том числе создание карандашного изображения местности и проведения дополнительных вычислений.

Геодезический планшет на этапе отрисовки плана местности выглядит следующим образом:

Что это такое?

При появлении воды на строительной площадке, она заполняет все пустоты и полости

Ситуация усугубляется, когда уже уложены трубы канализации, водопровода или газопровода, но обратная засыпка еще не произведена.

Если в траншее лежит электрический кабель, попадание воды в нее крайне нежелательно. Во избежание подобных ситуаций делают водоотлив из траншей.

Водоотлив из траншеи – это отведение и удаление вод, образовавшихся внутри вертикальных и горизонтальных выработок грунта.

Все процедуры по производству временного водоотлива из траншеи осуществляются до начала земляных работ. Для выполнения задачи делают дренажные канавы, а также устанавливают насосы. Если траншея проходит с заглублением, в этом месте монтируют водосборный колодец, который закрепляют досками и засыпают снизу гравием или щебнем.

Зачем нужно организовывать откачку воды?

Основной задачей организации водоотлива является удаление воды, образовавшейся в траншее. Искусственное понижение уровня грунтовых вод заключается в откачке появившейся жидкости.

Чтобы поддерживать надлежащий уровень воды, приемлемый для работы техники и персонала, необходимо постоянно откачивать жидкость из канавы. Для этого используются специализированные насосы, они работают до тех пор, пока все строительные работы по укладке трубопровода и рытью траншеи не будут завершены.

Уход грунтовых вод осуществляется через выемки дна разработанной траншеи, а также через откосы. В процессе эксплуатации такой системы откосы могут разрушаться. Поэтому рекомендуется использовать шпунтовые ограждения стенок траншеи и укрепление.

Построение

Описание основы складывается из нескольких этапов, проведение каждого из которых должно выполняться с учетом существующих норм.

Так, такой процесс складывается из следующих этапов:

• Составление плана построения основы;
• Вынос определенных исполнителем разбивочных осей;
• Формирование внешней разбивочной сети;
• Вынос зоны закладки знаков.

Составление плана

Создание плана является начальным этапом осуществления построения и осуществляется с учетом стадий проектирования и того, в какой очередности будет производиться возведение объектов.

Параллельно с этим следует учитывать:

• Размещение уже имеющихся на площадке построек и тех, которые планируются к прокладке согласно утвержденным проектам строительства;
• Обеспечение сохранности тех знаков, которые являются фиксирующими пунктами;
• Температурные и другие процессы, которые могут оказать неблагоприятное воздействие на возводимый объект или прокладываемую коммуникацию, в связи с чем процесс эксплуатации может быть затруднен и, впоследствии, невозможен ввиду утраты необходимых характеристик сооружения;
• Необходимость применения разбивочной основы уже в процессе осуществления эксплуатации здания, а также проведения работ по расширению, реконструкции с изменением определенных параметров или перестройки.

Вынос в натуру

Кроме того, такие работы производятся для достижения задачи по переносу разбивочных осей в натуру.

При осуществлении выноса в натуру центральных разбивочных основ сооружения, они формируются в таком виде:

• Красных линий или других обозначений, принятых в строительстве;
• Любых типов геодезической сетки или строительной. При этом масштаб может приниматься 50, 100 или 200 метров.

Внешняя разбивка

Формирование внешней разбивочной сети осуществляют посредством отображения геодезической сетки. Все имеющиеся ее пункты фиксируют относительно выноса оси, отдельно выделяют углы, которые образованы посредством пересечения осей, выступающих главными.

Также при обозначении внешней разбивочной оси учитывают следующее:

• Необходимость формирования наружной сети;
• Потребность основания высотной сетки не менее, чем в 2 репера;
• В зависимости от параметров возводимых зданий или прокладываемых коммуникаций обеспечение требования по совмещению пунктов нивелирной и плановой разбивочной сети.

Отдельным моментом будет являться формирование высотной геодезической разбивочной основы– такой процесс осуществляется посредством согласования с условиями нормативных документов, которые были оформлены с учетом распорядка возведения и утвержденных параметров здания или коммуникаций.

Для того, чтобы осуществить проверку качества выстроенной высотной ГРО применяется методика определенных расчетов с учетом инженерных критериев, при осуществлении которых во внимание принимаются специальные условия по допуску к дальнейшим работам, что были согласованы с планом строительства

Вынос зоны закладки знаков

Вынос такой зоны осуществляется с соблюдением требования того, что он должен быть отображен в генплане. Параллельно с этим зону закладки также требуется размещать и в тех чертежах, которые требуются с целью отображения всех сооружений, согласно предполагаемого их расположения.

Порядок, в котором проводится исполнительная съемка котлована

Исполнительные топогеодезические изыскания, как и большинство других топосъемочных операций, осуществляются поэтапно.

Предварительный этап

Заключается в рассмотрении утвержденных чертежей рабочей проектной документации, определении необходимой точности съемки, выборе соответствующего геодезического измерительного оборудования.

Полевые работы

В ходе полевых работ:

1. создается сеть съемочного обоснования (по возможности с привязкой ее к строительной сетке);
2. проводится горизонтальная съемка элементов выемки;
3. выполняется вертикальная съемка (нивелирование) дна и бровок от пунктов высотного обоснования.

Построение схемы

Окончательно исполнительная схема котлована строится в геодезической камере. Там данные натурных измерений тщательно проверяются, после чего производятся все графические построения.

Разрешение на использование выемки для дальнейших строительно-монтажных операций не отдается, пока схема не будет полностью готова и проанализирована заказчиком.

Точность, с которой составляется исполнительная схема разработки котлована

Точность исполнительной съемки должна соответствовать либо превосходить точность разбивочных работ, выполненных перед созданием котлована, которая, в свою очередь, определяется двумя основными факторами: точностью составления рабочей проектной документации, а также требованиями, предъявляемыми строительными стандартами и нормативными документами, регламентирующими данное строительство.

Масштаб, в котором выполняется съемка, в зависимости от величины строящегося сооружения, бывает 1:500 либо 1:1000.

Заключение

При наличии претензий к окончательному результату работы при вводе здания в эксплуатацию, заказчик имеет право заказать геодезическую сверку. Как правило, ее проводит независимая инженерная организация.

По окончанию таких работ предоставляется проект-описание соответствия выполненной работы техническим требованиям.

Заказчик на основании выявленных нарушений, имеет право обратиться, в суд для возмещения ущерба. При этом все сведения о геодезистах, осуществлявших до начала капитального строительства ГРО, берут из акта освидетельствования геодезической основы объекта капитального строительства.
