Методы проверки бетона на прочность

Что влияет на прочность?

Затвердевшая в условиях строительной площадки бетонная смесь может давать отличные от лабораторных результаты. Помимо качества цемента и заполнителей на характеристику влияют:

  • условия транспортировки;
  • способ укладки в опалубку;
  • размеры и форма конструкции;
  • вид напряженного состояния;
  • влажность, температура воздуха на всем протяжении твердения смеси;
  • уход за монолитом после заливки.

Качество смеси и ее прочностные характеристики ухудшаются, если при производстве работ совершались грубые нарушения технологии:

  • доставка производилась не в миксере;
  • время в пути превысило допустимое;
  • при заливке смесь не уплотнялась вибраторами или трамбовками;
  • при монтаже была слишком низкая или высокая температура, ветер;
  • после укладки в опалубку не поддерживались оптимальные условия твердения.

Неправильная транспортировка приводит к схватыванию, расслоению и потере подвижности смеси. Без уплотнения в толще конструкции остаются пузырьки воздуха, которые ухудшают качество монолита.

При температуре 15°-25°С и высокой влажности в первые 7-15 суток бетон достигает прочности 70%. Если условия не выдерживаются, то сроки затягиваются. Опасно как охлаждение смеси, так и ее пересушивание. Зимой опалубку утепляют или прогревают, летом поверхность монолита увлажняют, накрывают пленкой.

На заводах ЖБИ осуществляют пропаривание или автоклавную обработку конструкций, чтобы уменьшить время набора прочности. Процесс занимает от 8 до 12 часов.

Чтобы определить, насколько характеристики конструкции соответствуют проектным, а также при обследованиях и мониторинге технического состояния зданий проводят проверку прочности бетона. Она включает лабораторные испытания образцов, неразрушающие прямые и косвенные методы исследования объектов.

Факторы, влияющие на погрешность измерений при контроле и оценке прочности бетона:

  • неравномерность состава;
  • дефекты поверхности;
  • влажность материала;
  • армирование;
  • коррозия, промасливание, карбонизация внешнего слоя;
  • неисправности прибора — износ пружины, слабую зарядка аккумуляторной батареи.

Самый информативный способ проверки бетонных конструкций — изъятие образцов из тела монолита с последующим их испытанием. Такой метод сводит к минимуму ошибки, но достаточно дорог и трудоемок. Поэтому чаще пользуются более доступными исследованиями с помощью приборов, измеряющих зависимые от прочности характеристики — твердость, усилие на отрыв или скол, длину волны. Зная их, можно с помощью переходных формул вычислить искомую величину.

Неразрушающие методы оценки прочности

Они получили широкое распространение потому что:

  • Не требуют организации лаборатории на стройплощадке.
  • Позволяют сохранить эксплуатационные качества постройки и не нарушают ее целостность.
  • Их много и есть выбор оптимального способа.

Прямые методы называют неразрушающими косвенно, ведь частично происходит деформация поверхности. Однако их применяют для испытания тяжелого бетона, потому как высока точность и надежность показателей.

Отрыв со скалыванием. Позволяет оценить усилие, которое необходимо приложить, чтобы вырвать из бетона анкер. Недостатком является невозможность проведения у густоармированных сооружений или тонкостенных конструкций.

Прибор для испытания методом отрыва со скалыванием

Точность метода – самая высокая среди неразрушающих.

Отрыв металлического диска. При этом испытании регистрируется усилие, которое необходимо приложить для отрыва от поверхности стального диска. Таким способом может быть определена прочность бетона в густоармированных конструкциях. Недостатками являются ограничения по температурному режиму, необходимость подготовки (на приклеивание диска тратится до 24 часов).

Скалывание ребра. Определяют силу, необходимую для скалывания куска бетона с угла конструкции. Используют для оценки прочности свай, балок, опор. Метод прост и не требует дополнительной подготовки, но неприменим для тонкого слоя бетона.

Косвенные методы просты и имеют широкое применение, но точность их несколько ниже. Требуется построение градуировочных зависимостей приборов по лабораторным испытаниям образцов или при прямых неразрушающих методах.

Пластическая деформация – простой и дешевый способ косвенной оценки прочности по отпечатку металлического шарика на поверхности. Точность показаний невысокая. Используется молоток Кашкарова или прибор статического давления.

Молоток Кашкарова для проведения испытаний методом плоской деформации

Ударный импульс – метод оценки прочности и определения класса по энергии удара о поверхность бетона. Используется молоток Шмидта. Точность у метода невысокая, но он простой, дешевый, оборудование для его проведения компактное.

Молоток Шмидта для проведения испытаний методом ударного импульса

Ультразвуковой метод – оценка колебаний волн при их прохождении через бетон. Точность больше, чем у других методов. Преимуществом является возможность проведения тестов неограниченное количество раз на любом участке конструкции, отсутствие повреждений, оценка прочности глубинных слоев. К недостаткам относят необходимость подготовки поверхности и обучение пользованию прибором.

Испытание бетона ультразвуковым методом

Упругий отскок – оценка поверхностной прочности по величине обратного пути бойка. Метод простой и быстрый, но требует использования специального оборудования – склерометра Шмидта. Его нужно часто проверять, а поверхность перед проведением испытания тщательно готовить.

Испытание бетона с применением склерометра Шмидта

Этапы проведения испытаний

Проверка бетона производится путем исследования образцов на прочность неразрушающими и разрушающими методами.

Разрушающие методы

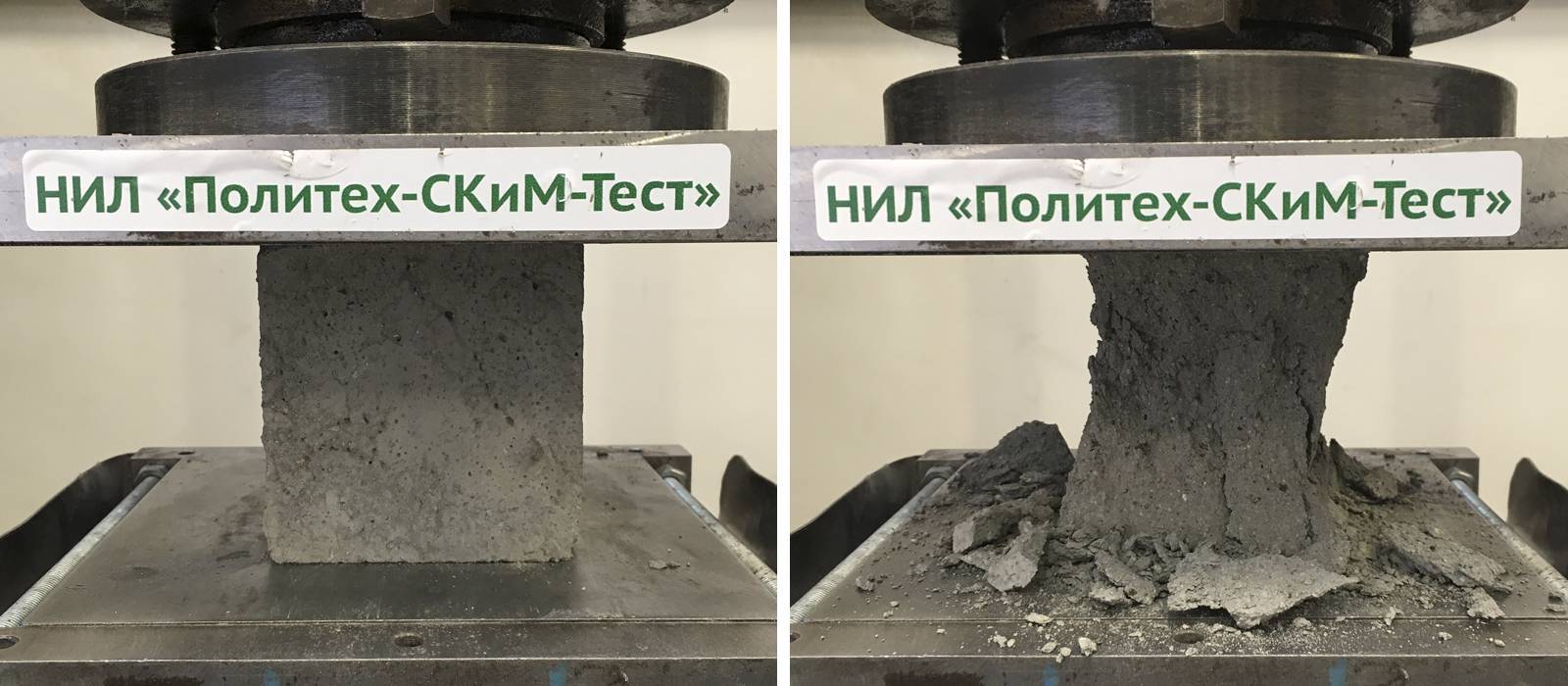

Данный способ подразумевает проведения испытаний с помощью пресса, когда на образец, полученный в ходе лабораторной отливки или выпиленный из основания уже готовой конструкции, оказывают постепенно возрастающее давление. Оказание воздействия продолжается до фиксации разрушения образца.

Данный метод является самым точным и обязательным при производстве работ по возведению ответственных сооружений.

Неразрушающие методы

Для получения результатов при использовании неразрушающих методов контроля, используют специальные приборы и устройства. Частичное разрушение производят с помощью фиксации на бетонной поверхности специального инструмента, который позволяет исследовать бетон на отрыв, фиксируя необходимое усилие.

Также изучается реакция материала на скалывание, когда прибор устанавливается на угол бетонного основания и под нагрузкой производится разрушение материала.


Отрыв со скалыванием.

При ударных нагрузках изучают поведение бетона при осуществлении удара специальным устройством и фиксируют реакцию на упругий отскок — замеряется значение отскока металлического шарика, выпущенного с определенным усилием.

При ультразвуковом контроле качества бетона, применяется специальное устройство, которое дает возможность фиксировать прохождение волн внутри конструкции. По реакции на отражение делают вывод о качестве материала.


Склерометр.

Как проверить прочность бетона самостоятельно? Получить полноценное исследование материала в домашних условиях невозможно. Контроль качества материала можно производить исключительно визуальными методами. Качественная смесь обычно имеет серый или серо-зеленый цвет, структура раствора должна быть однородной, с нормальной вязкостью.

Если материал имеет желтоватый оттенок, то это означает, что качество такого раствора невысокое и в его составе присутствуют примеси, снижающие прочностные характеристики. Хорошим признаком является обнаружение на поверхности раствора цементного молочка густой консистенции.

При ударных нагрузках (ударе молотком по набравшему полную прочность материалу), инструмент должен отскакивать от основания без существенных изменений на поверхности, оставляя почти невидимые вмятины.

Как определить прочность бетона?

В производстве материалов и строительстве применяются методы для испытания бетона на прочность:

  • разрушающие;
  • неразрушающие прямые;
  • неразрушающие косвенные.

Они позволяют с той или иной точностью проводить контроль и оценку фактической прочности бетона в лабораториях, на площадках или в уже построенных сооружениях.

Разрушающие методы

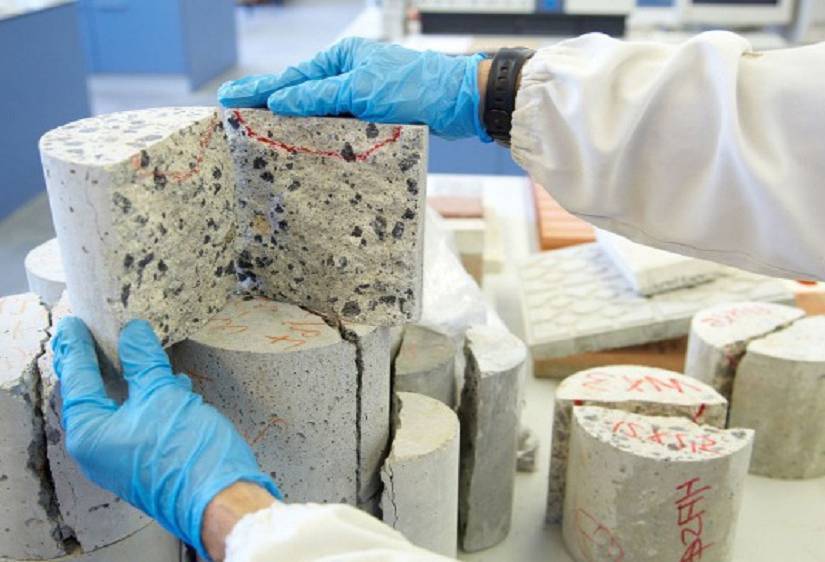

Из готовой смонтированной конструкции выпиливают или выбуривают образцы, которые затем разрушают на прессе. После каждого испытания фиксируют значения максимальных сжимающих усилий, выполняют статистическую обработку.

Этот метод, хотя и дает объективные сведения, часто не приемлем из-за дороговизны, трудоемкости и причинения локальных дефектов.

На производстве исследования проводят на сериях образцов, заготовленных с соблюдением требований ГОСТ 10180-2012 из рабочей бетонной смеси. Кубики или цилиндры выдерживают в условиях, максимально приближенным к заводским, затем испытывают на прессе.

Неразрушающие прямые

Неразрушающие методы контроля прочности бетона предполагают испытания материала без повреждений конструкции. Механическое взаимодействие прибора с поверхностью производится:

  • при отрыве;
  • отрыве со скалыванием;
  • скалывании ребра.

При испытаниях методом отрыва на поверхность монолита приклеивают эпоксидным составом стальной диск. Затем специальным устройством (ПОС-50МГ4, ГПНВ-5, ПИВ и другими) отрывают его вместе с фрагментом конструкции. Полученная величина усилия переводится с помощью формул в искомый показатель.

При отрыве со скалыванием прибор крепится не к диску, а в полость бетона. В пробуренные шпуры вкладывают лепестковые анкеры, затем извлекают часть материала, фиксируют разрушающее усилие. Для определения марочной характеристики применяют переводные коэффициенты.

Неразрушающие косвенные методы

Уточнение марки материала неразрушающими косвенными методами проводится без внедрения приборов в тело конструкции, установки анкеров или других трудоемких операций. Применяют:

  • исследование ультразвуком;
  • метод ударного импульса;
  • метод упругого отскока;
  • пластической деформации.

При ультразвуковом методе определения прочности бетона сравнивают скорость распространения продольных волн в готовой конструкции и эталонном образце. Прибор УГВ-1 устанавливают на ровную поверхность без повреждений. Прозванивают участки согласно программе испытаний.

Данные обрабатывают, исключая выпадающие значения. Современные приборы оснащены электронными базами, проводящими первичные расчеты. Погрешность при акустических исследованиях при соблюдении требований ГОСТ 17624-2012 не превышает 5%.

При определении прочности методом ударного импульса используют энергию удара металлического бойка сферической формы о поверхность бетона. Пьезоэлектрическое или магнитострикционное устройство преобразует ее в электрический импульс, амплитуда и время которого функционально связаны с прочностью бетона.

Прибор компактен, прост в применении, выдает результаты в удобном виде — единицах измерения нужной характеристики.

При определении марки бетона методом обратного отскока прибор — склерометр — фиксирует величину обратного движения бойка после удара о поверхность конструкции или прижатой к ней металлической пластины. Таким образом устанавливается твердость материала, связанная с прочностью функциональной зависимостью.

Метод пластических деформаций предполагает измерение на бетоне размеров следа после удара металлическим шариком и сравнение его с эталонным отпечатком. Способ разработан давно. Наиболее часто на практике используется молоток Кашкарова, в корпус которого вставляют сменный стальной стержень с известными характеристиками.

По поверхности конструкции наносят серию ударов. Прочность материала определяется из соотношения полученных диаметров отпечатков на стержне и бетоне.

От чего зависит и на что влияет прочность бетона

Показатель прочности бетона – самая важная характеристика материала, которая учитывается как в процессе проектирования и выполнения расчетов, так и при выполнении работ. Прочность бетона задает марка, обозначается классом В (измерение в МПа) или М (кг/см2), отображает максимальное давление сжатия, которое материал может спокойно выдержать без деформации.

Способность бетона эффективно сопротивляться внешнему воздействию благодаря внутреннему напряжению напрямую зависит от марки цемента и компонентов, входящих в состав раствора. При проверке бетона на соответствие указанной марке, на исследуемом образце не должно быть деформаций, разрушений, расслоений, трещин, сколов и т.д.

Лабораторные испытания бетона на прочность должны проводиться обязательно, особенно в случае заливки важных конструкций, несущих элементов и т.д. Ведь даже минимальное несоответствие (которое часто становится результатом экономии на цементе, других компонентах) может стать причиной быстрого разрушения здания, элемента конструкции.

Прочность состава зависит от: марки цемента, соотношения наполнителей и цемента, фракции наполнителей, качества всех компонентов, чистоты воды, введенных в состав пластификаторов и присадок. Если планируется заливать конструкции, подвергаемые серьезным нагрузкам, бетон дополнительно упрочняют армированием стальными прутьями или сетками, проволокой.

Большое влияние на прочность бетона, испытание которого проводится, оказывают внешние условия, в которых выполняется заливка и сохнет бетон. Также существенно повышается прочность при использовании вибрации, которая удаляет пузырьки воздуха из монолита, делает его более плотным.

Если бетон заливается при минусовых температурах, то компоненты и сам материал либо прогревают, либо смешивают со специальными противоморозными добавками. Могут устанавливаться электроды в заливку, применяться укрытие основания теплоизоляционными материалами, опилками и т.д. Чтобы поверхность монолита не покрывалась трещинами, нужно ее после заливки увлажнять, препятствуя слишком быстрому испарению влаги.

Несмотря на то, что прочность бетона зависит от массы факторов, правильно и своевременно проведенные испытания раствора помогут исключить вероятность приготовления некачественной смеси и избежать вероятности разрушения всей конструкции.

При условии соответствия бетона указанным показателям прочности влияние других факторов на качество раствора можно уменьшить или нивелировать.

Ультразвуковой метод исследования бетона

В настоящее время ультразвуковой метод измерения скорости импульса является единственным методом такого типа, который демонстрирует потенциал для испытания прочности бетона на месте. Он измеряет время прохождения ультразвукового импульса, проходящего через бетон.

Импульсы генерируются ударно-возбуждающими пьезоэлектрическими кристаллами с аналогичными кристаллами, используемыми в приемнике. Время прохождения импульса через бетон измеряется электронными измерительными цепями.


ультразвуковой метод

Тесты скорости импульса могут быть выполнены как на лабораторных образцах, так и на готовых бетонных конструкциях, но некоторые факторы влияют на измерение:

  1. Должен быть ровный контакт с тестируемой поверхностью; Обязательная среда, такая как тонкий слой масла.
  2. Желательно, чтобы длина пути составляла не менее 30 см, чтобы избежать любых ошибок, вызванных неоднородностью.
  3. Следует признать, что при температуре ниже нуля происходит увеличение частоты импульса вследствие замерзания воды; – от 5 до 30 ° C скорости импульса не зависят от температуры.
  4. Наличие арматурной стали в бетоне заметно влияет на скорость импульса. Поэтому желательно и часто обязательно выбирать пути прохождения импульсов, которые исключают влияние арматурной стали, или вносить поправки, если сталь находится на пути прохождения импульсов.

Приложения и ограничения ультразвука в бетоне

Метод измерения скорости импульса (ультразвуковой метод) является идеальным инструментом для определения однородности бетона. Его можно использовать как на существующих, так и на строящихся сооружениях.

Обычно, если большие различия в скорости импульса обнаруживаются внутри конструкции без видимой причины, есть веские основания полагать, что имеется дефектный или поврежденный бетон.

Косвенные методы контроля

Подобные исследования проводятся, когда нужно оценить значение прочностных характеристик, используя их в качестве одного из нескольких факторов, дающих представление о техническом состоянии сооружения. Полученный результат не допускается использовать, если не была определена частная градуировочная зависимость (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Ультразвуковое тестирование

Широкое распространение получил способ испытания бетона неразрушающим методом, подразумевающим использование ультразвуковых волн. При проведении операции устанавливается связь между скоростью колебаний и плотностью затвердевшей смеси.

На зависимость могут влиять самые различные факторы.

Демонстрируется проведение операции.

  • Фракция заполнителя и его количество в растворе.
  • Выбранный способ приготовления состава.
  • Степень уплотнения и напряжение.
  • Изменение расхода вяжущего вещества более, чем на 30 процентов.

Упругий отскок

Неразрушающий контроль прочности бетона этим методом позволяет установить зависимость между прочностью на сжатие и упругостью материала. При исследовании металлический боек основного прибора после удара отдаляется на определенное расстояние, которое является показателем прочностных качеств конструкции.

Так осуществляется проверка отскоком.

Во время испытаний приспособление фиксируется так, чтобы стальной элемент плотно соприкасался с бетонной поверхностью, для чего применяются специальные винты. После крепления маятник устанавливается горизонтально. В этом случае он защелкивается непосредственно спусковым крючком.

Приложив устройство перпендикулярно к плоскости, нажимают на курок. Боек взводится автоматически, после чего самостоятельно освобождается и совершает удар под действием особой пружины. Металлический элемент отскакивает на какое-то расстояние, которое измеряется специальной шкалой.

Схема движения внутреннего стержня.

В качестве основного инструмента для испытаний используется прибор системы КИСИ, который имеет достаточно сложное строение. Прочность затвердевшей смеси удается определить на основании данных устройства после проведения 6-7 тестов по специальному графику.

Придание ударного импульса

Благодаря этому методу исследования можно зафиксировать энергию удара, освобождающуюся в момент соприкосновения бойка с бетонной конструкцией. Положительным моментом считается то факт, что приборы неразрушающего контроля бетона, работающие по принципу ударного импульса, имеют компактные размеры. Однако их цена достаточно высока.

Результаты испытаний составов разных классов.

Пластическая деформация

При проведении операции осуществляется измерение размеров следа, оставленного на бетонной поверхности стальным элементом. Метод считается несколько устаревшим, но в связи с дешевизной оборудования он продолжает активно использоваться в строительной среде. После нанесенного удара измеряются оставшиеся отпечатки.

Устройства для определения прочности такого типа базируются на вдавливании стержня непосредственно в плоскость путем статического давления нужной силы или обычного удара. В качестве основных приборов используются маятниковые, молотковые и пружинные изделия.

Ниже приводятся условия проведения операции.

Молоток Кашкарова для проведения пластической деформации.

  • Испытания должны осуществляться на участке, площадь которого колеблется от 100 до 400 кв. см.
  • При проведении данной операции следует делать не менее пяти измерений с высокой точностью.
  • Ударная сила должна иметь перпендикулярное направление относительно испытываемой плоскости.
  • Для определения прочностных характеристик требуется гладкая поверхность, которая достигается формованием в опалубке из металла.

Классификация методов испытаний

Испытания бетона проводятся с использованием различных методов, выбор которых зависит от имеющихся мощностей, условий эксплуатации, давности заливки монолита, возможности коррекции состава смеси, исходных данных и требуемых результатов.

Основные методы испытания бетона на прочность:

  1. Испытание образцов бетона, которые отливаются в условиях лаборатории – из смеси создают цилиндры и кубики, конусы, потом проверяют с использованием пресса.
  2. Проверка образцов, которые были вырублены/выпилены из уже готового монолита – обычно бурят алмазными коронками, керны отправляют в лабораторию, там определяют прочность с использованием пресса.
  3. Неразрушающие методы – с применением приборов/инструментов, которые позволяют изучить свойства монолита без необходимости помещения их в определенные устройства и условия. Используются ультразвук, ударно-импульсный метод и т.д.

Несмотря на появление множества современных приборов и разнообразных методов, по-прежнему самым эффективным и популярным считается испытание образцов бетона под прессом (на сжатие).


Другие виды исследований бетона:

  • Осадка конуса – позволяет изучить консистенцию и однородность замешанного раствора. Металлический конус заполняют смесью, снимают форму и изучают показатели, изменения структуры материала.
  • Проверка на уплотнение – для определения коэффициента уплотнения партии раствора. Используется специальный аппарат с 2 мерными емкостями с воронками. В первую заливают бетон, потом через клапан пускают во вторую, откуда смесь уходит в специальный цилиндр.
  • Проверка на изменение формы/пластичность – смесь заливают в конус, его кладут на опорный стол, потом форму убирают и стол опускают, изучают характеристики растекшегося бетона.
  • Испытание на предмет наличия воздушных пустот – используют 2 метода: измерение веса до и после встряхивания/перемешивания бетона в специальном устройстве, испытание давлением.


Исследование бетона в бытовых условиях эмпирическим методом:

  • Цвет – бетон высокого качества должен быть зеленовато-серого оттенка и чем зеленее, тем лучше (желтый оттенок – признак плохого качества).
  • Появление цементного молочка на поверхности залитого бетона – чем гуще, тем лучше.
  • Непокрытые смесью фракции наполнителя – их не должно быть.
  • От затвердевшего монолита молоток при ударе должен отскакивать со звоном, оставляя небольшую вмятину.

Как подготовить образцы?

Для инспекции бетона на прочность используют несколько кубиков (их заливают в стандартные формы) из смеси и проводят с ним специальную обработку. Помните, что при выборе материала для тестирования в него запрещено дополнительно вносить или удалять любые наполнители. Заполнение бетоном форм должно происходить за полчаса после отбора, а извлечение – без использования воды или прочих жидкостей. Измерение прочности нужно проводить только через несколько дней. Образцы для испытания не должны иметь дефектов, трещин, расслоений, а наплывы раствора, что образовались после отливки в форму нужно удалить при помощи абразива.

Прочность бетона на сжатие

Прочность бетона на сжатие оценивают, руководствуясь ГОСТ 18105-2010. Прочность бетона – способность воспринимать нагрузки или другие воздействия, вызывающие в нем внутренние напряжения, без разрушения.

Классы бетона по прочности на сжатие: В3,5; В5; В7,5; В10; В12,5; В15; В20; В22,5; В25; В27,5; В30; В35; В40; В45; В50; В55; В60; В70; В80; В90; В100; В110; В120.

Минимальное количество испытаний для монолитных конструкций:

КонструкцияКоличество контролируемых участков
Фундамент3
Колонна6
Стена3
Перекрытие3
Балка1 на 4 м (или 3 на захватку)

Разрушающие методы

  • По контрольным образцам производится отбор образцов во время бетонирования
  • По образцам, отобранным из конструкции, пробы бетона выбуриваются из готовых конструкций

Для образцов, отобранных из конструкции, необходима дополнительная подготовка: распил и шлифование керна. Испытания проводятся в лаборатории на гидравлическом прессе. Определяется усилие, которое требуется для разрушения образца, после вычисляется напряжение, возникшее при этом усилии.

Неразрушающие методы позволяют полностью ликвидировать или свести к минимуму повреждения элементов здания при проведении испытаний. Их принцип основан на взаимодействии прочности бетона и его косвенными характеристиками.

  • Метод отрыва со скалыванием основан на зависимости между прочностью и усилием, необходимым для вырыва заделанного в бетоне специального анкерного устройства.
  • Ультразвуковой метод основан на наличии функциональной связи между скоростью распространения ультразвуковых колебаний и скоростью звука.
  • Метод упругого отскока заключается в измерении величины обратного отскока ударника от поверхности бетона при ударе.
  • Метод ударного импульса основан на принципе того, что электронный блок оценивает твердость и упругопластические свойства испытываемого бетона и преобразует параметр импульса в прочность.

Методы: скалывание ребра, отрыв, пластической деформации в России на практике используются очень редко.

Для всех косвенных неразрушающих методов, необходимо устанавливать градуировочную зависимость по 12 параллельным испытаниям одних и тех же участков косвенным и прямым методом. Градуировка – это зависимость между прочностью бетона и косвенной характеристикой. Для каждого вида бетона строится своя уникальная зависимость.

Сроки проведения испытаний: зависят от метода и количества конструкций (уточняйте по телефону).

Результаты сравнения методов

В лаборатории «Обследование и испытание зданий и сооружений» ФГБОУ ВПО «СПбГПУ» были проведены исследования при использовании различных методов контроля. В качестве объекта исследования использован фрагмент бетонной стены, выпиленный алмазным инструментом. Габариты бетонного образца — 2,0 х 1,0 х 0,3 м. Армирование выполнено двумя сетками арматуры диаметром 16 мм, расположенной с шагом 100 мм с величиной защитного слоя 15-60 мм. В исследуемом образце применен тяжелый бетон на заполнителе из гранитного щебня фракции 20-40.

Для определения прочности бетона использован базовый разрушающий метод контроля. Из образца с помощью установки алмазного сверления выбурены 11 кернов различной длины диаметром 80 мм. Из кернов изготовлены 29 образцов — цилиндров, удовлетворяющих по своим размерам требованиям ГОСТ 28570-90. По результатам испытания образцов на сжатие выявлено, что среднее значение прочности бетона составило 49,0 МПа. Распределение значений прочности подчиняется нормальному закону (рис. 4). При этом прочность исследуемого бетона имеет высокую неоднородность с коэффициентом вариации 15,6% и СКО равным 7,6 МПа.

Для неразрушающего контроля применены методы отрыва, отрыва со скалыванием, упругого отскока и ударного импульса. Метод скалывания ребра не применялся по причине близкого расположения арматуры к ребрам образца и невозможности выполнения испытаний. Ультразвуковой метод не использован, так как прочность бетона выше допустимого диапазона для применения данного метода (табл. 1). Выполнение измерений всеми методами производилось на грани образца, срезанной алмазным инструментом, что обеспечивало идеальные условия с точки зрения ровности поверхности. Для определения прочности косвенными методами контроля использовались градуировочные зависимости, имеющиеся в паспортах приборов, или заложенные в них.

Таблица 3. Результаты измерения прочности различными методами

№п/пМетод контроля(прибор)Количество измерений, nСреднее значение прочности, Rm, МПаКоэффициент вариации, V, %
1Испытание на сжатие в прессе(ПГМ-1000МГ4)2949,015,6
2Метод отыва со скалыванием(ПОС-50МГ4)651,14,8
3Метод отрыва (DYNA)349,5
4Метод ударного импульса(Silver Schmidt)3068,47,8
5Метод ударного импульса(ИПС-МГ4.04)10078,25,2
6Метод упругого отскока(Beton Condtrol)3067,87,27


Рис. 4. Распределение значений прочности по результатам испытаний на сжатие

На рис. 5. представлен процесс измерения методом отрыва. Результаты измерений всеми методами представлены в табл. 3.

Поданным, представленным в таблице, можно сделать следующие выводы:

• среднее значение прочности, полученной испытанием на сжатие и прямыми методами неразрушающего контроля, различается не более чем на 5%;

•     по результатам шести испытаний методом отрыва со скалыванием разброс прочности характеризуется низким значением коэффициента вариации 4,8%;

•     результаты, полученные всеми косвенными методами контроля, завышают прочность на 40-60%. Одним из факторов, приведших к данному завышению, является карбонизация бетона, глубина которой на исследуемой поверхности образца составила 7 мм.

Основные требования к проверке прочности

Согласно требованиям, изложенным в СП 13-102-2003, выборку бетона для исследования косвенным и прямым методами необходимо выполнять более чем на 30 участках, однако, этого недостаточно для построения и использования градуировочной зависимости.

Еще необходимо, чтобы зависимость, полученная парным корреляционно-регрессивным исследованием, имела коэффициент корреляции не меньше 0,7, а также среднеквадратическое отклонение составляло менее 15 процентов средней прочности. Для выполнения этих условий, точность измерений должна быть очень высокой, при этом прочность бетона должна меняться в широком диапазоне.

Надо сказать, что при исследовании конструкций, эти условия соблюдаются довольно редко. Дело в том, что базовый метод испытаний сопровождается значительной погрешностью.

Кроме того, прочность бетона на поверхности может отличаться от прочности на некоторой глубине. Однако, если бетонирование выполнено качественно и бетон соответствует своему проектному классу, то параметры однотипных конструкций не меняются в широком диапазоне.

Чтобы определить прочность без нарушения действующих норм, следует воспользоваться прямыми неразрушающими или разрушающими способами.

По ГОСТ 22690-88 к прямым способам относятся:

  • Метод отрыва;
  • Отрыв бетона со скалыванием;
  • Скалывание ребра.

Теперь подробней рассмотрим наиболее распространенные технологии определения качества бетона.

Анкерное устройство для испытания бетона

Определение прочности без разрушения бетона

Среди неразрушающих методов определения значения прочности самым популярным считается ультразвуковое испытание бетона. Метод основан на изменении скорости прохождения ультразвуковых волн через толщу материала.

Современные приборы для ультразвукового исследования бетона, являются «показывающими», то есть при проведении испытания выдают на дисплей показатель прочности в требуемых единицах. Основной недостаток «ультразвуковой» технологии – существенная погрешность измерений.

  • Испытание бетона на растяжение и изгиб. Технология проверка аналогична технологии испытания образцов бетона на прочность. Основное отличие проверка на растяжение и изгиб заключается в векторе приложения разрушающей нагрузки. При проверке на прочность образцы «давят» вертикальной нагрузкой, а при проверке на растяжение и изгиб разрушают горизонтальной и «консольной» силой.
  • Испытание бетона на морозостойкость. Морозостойкость бетона измеряется в количестве циклов «замораживания-размораживания», которое способна выдержать конструкция до начала разрушения. Данная величина также относится к основным техническим характеристикам, от которой зависит долговечность сооружения. Технология испытания на морозостойкость предусматривает замораживание оттаивание контрольных образцов в лабораторных условиях, после чего проводится сравнительный анализ потери прочности и соответственное определение величины морозостойкости.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
