Изготовление шлакоблоков своими руками в домашних условиях, технология

Изготовление

Прежде всего, необходимо отметить, что данный вид материала имеет три основных вида:

Первый из них представлен цельным блоком;
Второй имеет пустоты, которые не превышают 30% всего объема;
Третий тип делается пустотелым на 40%.

Именно это необходимо учитывать, создавая станок для шлакоблоков своими руками.

Чертеж простейшего станка, предполагающего ручное вынимание изделия из формы

Форма

Для начала необходимо изготовить форму, которая и будет служить своеобразным шаблоном для будущих изделий.

Прежде всего, нужно определиться с размерами одного блока. В стандартном варианте это 40х20х20, но при желании можно задавать собственные габариты.
Обычно станок для изготовления шлакоблока своими руками предполагает определенную вибрацию, а значит, параметры формы по высоте нужно задавать на 5 см больше. В стандартном варианте это будет выглядеть, как 40х20х25.
Форму лучше изготавливать из металла толщиной более 3 мм. При этом все сварные швы нужно располагать снаружи, чтобы они не влияли на поверхность конечного продукта.
Далее нужно сделать специальные вставки, которые бы служили для организации полостей. При изготовлении блоков с 30% пустотой используют три цилиндра диаметром около 8 см, а для 40% полости две вставки в виде трапеции.
Эти детали можно легко изготовить своими руками из любых подручных материалов, начиная от обрезков труб и заканчивая плотным пенополистиролом.

Простейшая форма на две единицы без внутренних вставок

Виброустановка

Для эффективного производства шлакоблоков необходимо подвергать залитую форму вибрации.

Тогда из нее можно будет извлечь остатки воздуха и равномерно распределить плотный материал по всему объему.

В данном устройстве проблему создания колебаний проще всего решать двумя способами. Первый из них предполагает реализацию этого момента за счет установки электрической катушки с металлическим сердечником внутри. Обычно цена такого механизма невелика и часто встречается в дверных звонках.

Принцип монтажа двигателя на корпус формы

Однако стоит отметить, что подобный механизм очень ненадежен и не может обеспечить длительной эксплуатации. Также он является очень энергоемким и требует постоянной подстройки.

Второй способ создания колебании заключается в установке электрического двигателя, на рабочий вал которого крепят планку со смещенным центром тяжести. При этом стоит отметить, что данное устройство требует регулировки, чтобы слишком большая вибрация не разбрызгивала смесь в форме.

Данная система включена практически во все чертежи станка для изготовления шлакоблоков своими руками, поскольку для ее реализации можно использовать двигатель даже от стиральной машины, а надежность подобного технического решения проверена годами практического применения.

Станок заводского производства с вибрационным механизмом индукционного типа

Установка эксцентрика на двигатель

Каркас и подъемное устройство

Обычно чертежи шлакоблочного станка своими руками изготовленного предполагают размещение формы с двигателем на подвижной станине, к которой прикреплен специальный подъемный механизм. Конструкций подобного устройства существует очень много. Это связанно с тем, что каждый мастер создает данный аппарат исходя из собственных предпочтений, рабочего пространства и условий.

При этом назначение подобной конструкции заключается в том, чтобы осуществлять потоковое изготовление шлакоблока для бизнеса и облегчить выемку конечного изделия из формы. Стоит отметить, что многие мастера изготавливают станок для шлакоблока своими руками состоящий только из многоячеечной формы и вибростола. Все вспомогательные операции они производят вручную.

Именно поэтому прежде чем изготавливать самодельный станок для шлакоблока своими руками необходимо тщательно изучить технический процесс производства и сопоставить его со своими возможностями, площадями и условиями. Это поможет принять правильное решение и выбрать соответствующую конструкцию.

Станок со специальным механизмом для извлечения изделия из формы, выполненный в виде передвижной тележки

Своими силами изготавливаем продукцию, используя станок для производства блоков

Используя самостоятельно изготовленный станок для блоков, проводите работы по следующему алгоритму:

Установите оборудование на ровной площадке.
Подключите электрическое питание.
Приготовьте шлакоблочный раствор.
Залейте подготовленную смесь в форму.
Включите вибродвигатель на 2–3 минуты.
Добавьте шлакобетонную смесь до верхнего уровня.
Поставьте защитную крышку и включите вибратор.

Уплотните массив. Крышка должна дойти до касания с упорами, расположенными в соответствии с высотой блока. Затем снимите ящик и дайте отстояться заформованному блоку до схватывания массива. После аккуратного извлечения, шлакобетонные изделия просушите в закрытом и проветриваемом помещении.

Прибыль, рентабельность и финансовые показатели бизнеса по производству шлакоблоков

Объем производства описанной выше линии по производству шлакоблока составляет около 1000 блоков в смену. Рыночная цена подобного блока составляет порядка 35 рублей.

Таким образом, выручка составит около 1,05 миллиона рублей в месяц при условии работы в одну смену. Себестоимость производства зависит от доступности, стоимости и вида наполнителя шлакоблока. С учетом средних цен на сырье, заработной платы и налогов себестоимость производства составит около 40-50% от цены продажи.

Таким образом, при обеспечении достаточной загрузки такая линия по производству шлакоблока может обеспечить выручку порядка 12,6 миллионов рублей в год. Чистая прибыль при такой выручке составит около 6,3 миллионов рублей в год. Срок окупаемости при указанных инвестиционных затратах в 900 тысяч рублей составит меньше двух месяцев.

Технические характеристики

Шлакоблоки обладают сравнительно низким коэффициентом теплопроводности — от 0,20 до 0,65 Вт/м3 (лучше чем у кирпича). За счет этого их применяют часто не только как конструкционный материал, но и как утеплитель.
Плотность — от 750 до 1450 кг/м3. От всех прочих видов отличается высокой прочностью — марка от М35 до М125. Параметр нужно учитывать при проектировании коммуникаций, так как он с трудом режется.
Морозостойкость составляет до 50 циклов замораживания-размораживаниия без появления видимых повреждений.

Достоинства:

невысокая цена;
доступность и разнообразие материалов для изготовления, возможность получения изделий с нужным набором параметров, подходящих для конкретных целей;
польза для экологии — за счет использования отходов металлургической промышленности (шлака), а так же боя кирпича и бетона, остающегося при сносе старых зданий, уменьшается количество свалок строительного мусора;
огнестойкость;
не является благоприятной средой для развития грибков, плесени, не подвержен порче грызунами;
простота монтажа стен.

Недостатки:

очень высокая степень гигроскопичности — сильно впитывает влагу из воздуха, обязательно требуется надежная облицовка с обеих сторон;
наличие опасных для здоровья веществ (серы) — для полного их выветривания блоки выдерживают на открытом воздухе не менее года, при покупке необходимо проверять сертификат экологической безопасности;
из-за необходимости качественной гидроизоляции, облицовки общая стоимость строения незначительно ниже, чем при использовании более дорогих стройматериалов, существенная экономия получается лишь при изготовлении своим руками.

Из шлакобетона чаще строят подсобные, хозяйственные, производственные помещения, гаражи.

О шлаке для производства блоков

Это силикатный отход обработки металлов, его просеивают через сито. Шлак, полученный при сжигании различных видов твердого топлива (уголь, дрова), содержит радиоактивные компоненты, поэтому для строительства жилых помещений его не применяют.

Разновидности шлаков:

гранулированные (граншлак);
негранулированные.

Для изготовления строительных блоков отбирают самую крупную фракцию гранулированных отходов, более мелкие (негранулированные) идут на производство асфальта, тротуарной плитки. Цена за 1 тонну материала — от 100 рублей. Различают отходы цветной и черной металлургии (доменные), предпочтительнее второй вариант, так как полученные при обработке цветных металлов стоят дороже.

Состав смеси для получения блоков

В качестве вяжущего выбирается цемент марки не ниже М400. Наполнитель либо полностью состоит из шлака, либо смешанный — добавляют в небольшом соотношении щебень (допустимо вторичный), песок обычный или керамзитовый, мелкий керамзит, дробленый кирпич. Пропорции для шлакоблоков: на 8—9 частей наполнителя 1,5—2 части вяжущего. Если цемент марки М500, то его можно брать примерно на 15 % меньше, чем М400.

Шлак обычно составляет не менее 65 % всего объема заполнителя. Например, из 9 частей не менее 6 приходится на него, остальное дополняют песком, щебнем. Но теоретически возможно использовать для производства своими руками кирпичный или бетонный бой, отсев. Вне зависимости от типа материала принято условно называть и такие изделия шлакобетоном. Классические пропорции: 2 части песка, 2 части щебня, 7 частей шлака, 2 части портландцемента М400.

Воду добавляют в соотношении примерно 0,5 части. Готовая смесь получается полусухой. Чтобы проверить качество, горсть бросают на твердую поверхность. Если ком рассыпался, но при сжатии вновь легко обретает прежнюю форму, то состав пригоден для использования.

Смешивать компоненты лучше в бетономешалке или смесителе, но такое оборудование стоит дорого. Небольшое количество замешивают вручную, процесс трудоемкий.

Как сделать шлакоблок своими руками

Процесс производства не сложный, действовать нужно последовательно:

Замесить раствор, строго контролируя количество частей воды.
Установить бутылки или конусы для пустот.
Засыпать смесь в приготовленную форму с помощью лопаты.

При ручном способе производства тщательно утрамбовать шлакобетонный раствор

Важно не допустить образования воздушных карманов. Поверхность тщательно разровнять.Для сухих растворов применяют специальный трамбователь в виде крышки с ручками

Если субстанция достаточно жидкая, крышка не нужна.

Оставить форму со шлакобетонной смесью на 5 часов, затем достать пустотообразователи. Шлакоблоки оставить в формочке на 24 часа, затем достать и сложить готовые изделия штабелями на ровной площадке.

Использовать шлакоблочные изделия в строительстве можно только через месяц.

Производство шлакоблока в домашних условиях

Шлакоблок изготавливается в специальной форме методом виброусадки залитой внутрь бетонной смеси. После застывания материала пустотелость блока составляет около 30%-40% (в зависимости от формы – круглой или квадратной) от общей площади. Образовавшиеся полости не только экономят расходный материал при производстве шлакоблока, но и служат воздушными подушками для звукоизоляции. Так же отлично подходят для армирования кладки, что придает стенам максимальную устойчивость.

Во время изготовления следует учесть, что стандартный размер одного шлакоблока составляет 39 х 19 х 18.5 сантиметров. Это стандарт, общепринятая величина, от которой отталкиваются строители во время проектирования и выполнения расчетов. Поэтому строго соблюдайте параметры во время домашнего производства строительных блоков.

Для производства шлакоблока на собственном станке вам понадобятся:

цемент (М400, но лучше М500);
вода;
угольный шлак;
гравий (диаметром около 10 миллиметров);
песок;
пластификатор (укрепляет и существенно быстрее высушивает блоки за 2-3 дня);
сетка-сеялка для очистки песка от примесей;
бетономешалка;
лопата;
поддоны, на которых вы будете сушить строительные блоки.

Внимание! При приготовлении бетонной смеси всегда следует контролировать количество воды в составе. Если превысить норму воды на 30%, то бетонное изделие будет слабее ровно в 2 раза

Все составляющие раствора берутся по такой пропорции: 7 частей шлака, по 2 части песка и гравия, по 1.5 части цемента, 0,2% пластификатора и воды. Смесь должна быть влажная и рассыпчатая (кардинально отличается от раствора для кладки кирпича). При сильном сжатии в руке она должна держаться комом, а при падении на землю рассыпаться. В процессе вибрации станка смесь уплотняется и визуально, как будто, выдавливает воду, превращаясь в жидкий раствор. Это естественный процесс вибролитья бетона. Если полученный бетон будет слишком жидким, тогда никакой вибростоек не поможет обеспечить целостность и прочность шлакоблока, который полностью не просохнет, да еще вскоре начнет разваливаться.

Финансовые расходы на производство 1м 3 (71 штук) шлакоблоков при минимальной себестоимости товара:

Компонент	Количество	Цена за 1кг	Сумма
Цемент М400	190	0,04$	7,60$
Шлак	600	0,01$	6,00$
Песок	450	0,03$	1,35$
Вода	100	0,004$	0,4$
Итого:	15,35$

При производстве прочного шлакоблока (для несущих стен) приготавливается полусухая смесь для тонкостенных бетонных изделий. В статье «производство тротуарной плитки» можно детально ознакомиться с процессом приготовления качественной и прочной бетонной смеси тонкостенных изделий.

Примечание. Стоит отметить, что по этой же технологии производятся и керамзитобетонные блоки. Отличается только состав и рецепт приготовления бетона.

Инструменты и оборудование для производства шлакоблоков

Применяемые для изготовления строительного материала инструменты и оборудования зависят от выбранного способа производства. Шлакоблок изготавливают двумя способами:

вручную, с использованием формы;
на станке.

Станок и форму делают самостоятельно. Для этого требуется определенный набор материалов и инструментов.

В таблице представлены необходимые материалы и инструменты для производства формы и станка для шлакоблоков, даны этапы работы.

приспособление	материалы / инструменты	этапы изготовления
форма	металлические листы / деревянные доски / пластиковые листы стеклянные бутылки / конусы из дерева; болты / шурупы	собрать прямоугольные формы требуемых размеров, чтобы получилось дно и стенки; прикрепить ко дну формы деревянные конусы, в зависимости от предполагаемого количества пустот.
станок	слесарные инструменты; сварочный аппарат; тиски; болгарку; электродвигатель мощностью 0,5 кВт; болты; гайки; лист стали толщиной 3 мм, примерно 1 кв. метр; труба диаметром до 9 см, длиной до 1 метра	изготовить форму на два блока из стали; разрезать трубу на 6 частей; каждой части придать форму конуса; приварить по 3 конуса ко дну каждой формы на одинаковом расстоянии; вырезать пресс с прорезями, соответствующими пустотообразователям в формах; к наружной стенке приварить болты для крепления мотора; изготовить фартук и лопасти; приварить фартук и лопасти со стороны загрузки раствора; к формам приварить ручки; отполировать все детали полученной конструкции; смонтировать мотор, прикрепив его к форме болтами

Если требуется немного блоков, например, для возведения внутренних стен в помещении, их изготавливают вручную. Если необходимо большое количество строительных материалов, например, для постройки сарая или дома, применяют станок.

Как сделать вибростанок?

Изготовление шлакоблока в домашних условиях способом отливки занимает довольно много времени. Качество полученных изделий несколько уступает тому, которое может быть получено при использовании метода вибропрессования. Но для этого требуется специальное оборудование — станки для шлакоблоков, которые можно купить или изготовить самостоятельно.

Самая доступная и простая установка — вибростол. Для создания такого станка для шлакоблоков своими руками потребуются:

доски или металлопрофиль для основания;
плита из металла или деревянный щит;
мотоциклетные амортизационные пружины;
двухвальный электродвигатель мощностью 0,5-0,7 кВт.

Чтобы построить станок для производства шлакоблоков своими руками, потребуются и рабочие инструменты: дрель, болгарка или пила, сварочный аппарат и пр. Используя чертежи (рисунок), домашний мастер в состоянии собрать раму для основания, на которой закреплены 4 пружины. Сверху на эту конструкцию надо уложить прочный деревянный щит или металлическую плиту. Крепление столешницы к пружинам можно произвести сваркой или резьбовым соединением. Размеры основания и столешницы должны быть достаточными для установки имеющихся форм, или сами матрицы могут быть изготовлены по размеру имеющейся плиты.

На нижней стороне столешницы требуется жестко закрепить электродвигатель. Для того чтобы при его работе создавалась вибрация нужной частоты и силы, на валы двигателя надо установить эксцентрики. Это могут быть металлические пластины с отверстием, смещенным относительно центра или шкивы, на которые с одного края наварен небольшой груз.

Назначение этих деталей состоит в том, чтобы разбалансировать равномерное вращение вала и создать при его работе вибрацию, которая будет передаваться столешнице, закрепленной на пружинах. Размер эксцентриков или вес груза придется подбирать индивидуально, в зависимости от мощности двигателя и числа оборотов.

Форма с залитым раствором устанавливается на столешницу. При включении двигателя и производимой им вибрации раствор уплотняется и немного оседает. Изготовление шлакоблоков своими руками при помощи такого станка требует заполнения матрицы с небольшим излишком. Прессование на вибростоле производится до тех пор, пока уложенный в форму бетон не приобретет прочность, позволяющую снять опалубку и перенести изделия со столешницы на место сушки. Для самодельного станка это время лучше определить экспериментально.

Для более сложной модели станка будет нужен листовой металл толщиной 2-3 мм и сварочный аппарат. В этом случае из металла надо сварить короб нужной величины с ячейками или одинарный, для изготовления 1 блока. Размеры, указанные на чертеже (рисунок), позволяют получить изделие стандартного размера 20х20х40 см.

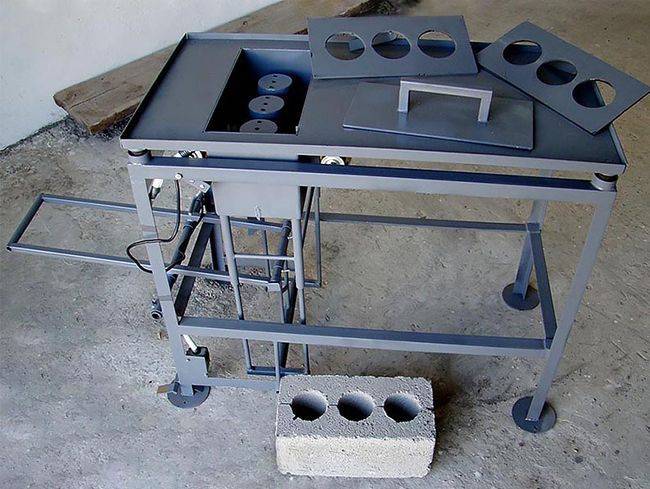

Станок для изготовления шлакоблоков

Короб не имеет дна и нуждается в установке на ровном основании (металлической пластине). На его боковые (короткие) стороны для устойчивости можно дополнительно наварить 2 отрезка трубы, длиной больше, чем ширина ящика. Это позволит сооружению не опрокидываться при вибрации. На верхний периметр наварены бортики, которые позволяют аккуратно заполнить матрицу.

Образователи пустот в этом случае расположены сверху и представляют собой круглые или квадратные в сечении металлические детали. Их ширина по мере углубления в полость матрицы должна становиться меньше, образуя перевернутый конус или пирамиду. Это необходимо для легкого снятия короба с изделия. Образователи пустот закреплены на стенках короба узкой металлической полосой.

Внутри короба на расстоянии 20 см от нижних кромок приварены 2 ограничителя для прижимной пластины. Пластина должна иметь ручки для снятия ее с изделия и прорези в форме сечения образователей пустот.

К внешней стороне матрицы прикреплен электродвигатель с эксцентриками. При работе двигателя в течение 5-15 с масса бетона, залитая в короб, прессуется. Прижимная пластина постепенно опускается на ограничители.

Достоинства шлакобетонных блоков

Состав шлакоблока (впрочем, как и пеноблока) поистине уникален:

У шлакобетонных блоков отличная тепло- и звукоизоляция.
Такие блоки обладают достаточной крепостью и долговечностью.
Хорошая экономия цемента. Так, для приготовления 36 штук пойдет один мешок цемента.
Действующее российское законодательство не предусматривает обязательной сертификации ни самого шлакобетонного материала, ни оборудования, с помощью которого он производится. То есть, нет необходимости в обязательной проверке на безопасность и качество.

Отсюда вывод: именно шлакоблок является наиболее выгодным материалом для строительства на своем участке, потому что в этом случае процесс быстрый, экономный и надежный.

Производство шлакоблока своими руками

Когда-то такой вид строительного материала изготавливался только при помощи специального оборудования, и камеры для пропаривания, самостоятельное производство считалось невозможным. Теперь можно самостоятельно изготавливать шлакоблоки, используя вибростанок, и необходимые компоненты. Также для выполнения работ понадобиться наличие ровной площади, и возможность подключения к электрической сети. Чтобы самостоятельно изготовить шлакоблоки, понадобится вода, наполнитель, цемент, и пластификатор. Цемента используют в зависимости от марки, наполнителем могут служить различные материалы, шлак, песок, опилки, керамзит или другие компоненты. Основным компонентом при изготовлении является цемент, к нему добавляют остальное сырье, и воду.

Обычно при производстве используется портландцемент 400 марки, при использовании другого вида цемента, отличаются пропорции. Если используют марку ниже, то увеличивают количество добавляемого материала на 15%, тогда можно добиться высокого качества раствора. В качестве наполнителя также можно использовать различные строительные отходы, и другие материалы. Выбор всех компонентов зависит от необходимой себестоимости, и качества шлакоблока. Добавление пластификатора не является обязательным, но необходимо помнить, что он улучшает качества материала.

Такая добавка помогает увеличить показатель морозоустойчивости, и влагоустойчивости, повышает прочность материала, ускоряет процесс застывания. Благодаря быстрому застыванию, быстро освобождается площадь, и можно приступать к изготовлению следующей партии, что помогает повысить производительность. Для изготовления одного элемента добавляют всего 5 грамм пластификатора.

Оборудование для изготовления крупных партий

Вибропрессующий станок Спрут-2

весит 140 кг;
состоит из матрицы на два блока, вибродвигателя (380 В, 550 Вт), рамы, поддона, пуансона, поддоносъемника;
выпускает за смену 600 – 1500 изделий (390×190×190 мм).

Автоматизированный вибпропрессорный комплекс Кондор 1-90-ТБ

• помимо керамзитоблоков, производит теплоблоки, полублоки, шлакоблоки, арбалитовые блоки, а также облицовочные материалы, садовые бордюры, брусчатку, кирпичи;
• весит 1,57 тонны;
• имеет габариты – 1,2х1,8х2,8 м;
• состоит из матрицы-пунсона, вибропресса мощностью 16,5 кВт, бетоносмесителя объемом 90 л, ленточного транспортера, насосной станции, бункера, 5 поддонов, стеллажа, пульта управления;
• выпускает за смену 750 штук блоков (390х190х190мм), 1800 штук кирпича (250х120х88мм), 50 м2 тротуарной плитки.

Видео: вибропресс Кондор 1-90-ТБ

рассчитан на изготовление стеновых блоков, бордюрных камней, тротуарных плит;
способен работать не только под навесом, но и под открытым небом;
весит 4,4 т;
имеет габариты: 6400х4900х2600 мм;
состоит из вибропресса мощностью 21,6 кВт, смесителя, дозатора, модуля подачи поддонов, загрузчика смеси, электрошкафа, маслостанции;
производит в час 250 стеновых блоков (390х190х190 мм), 350 штук полублоков (390х120х188 мм), 500 штук бордюров (780х150х300 мм), 200 штук бордюров (780х80х200 мм), 625 штук тротуарной плитки (100х200х70 мм).

Вибропрессование и вибролитье

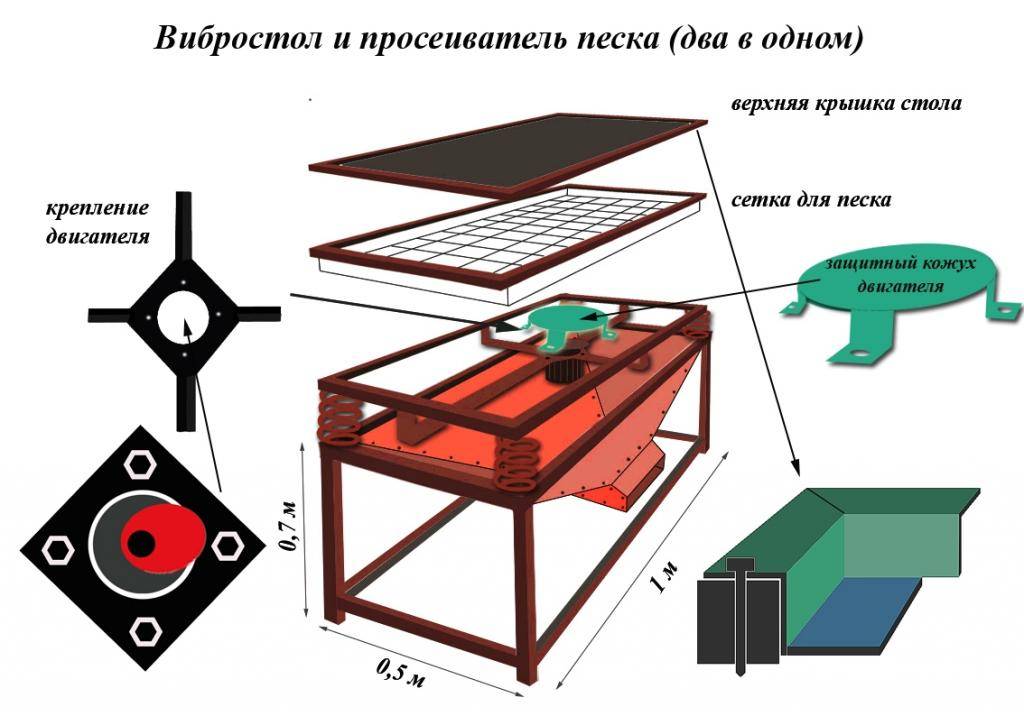

Схема вибростола и просеивателя песка.

Вибропрессование — уплотнение полусухой бетонной смеси, когда последняя, находясь в пресс-форме, подвергается давлению сверху и, одновременно, вибрационным нагрузкам. Производство при этом методе легко автоматизируется. Сам процесс производства выглядит следующим образом:

в пресс-форму (матрицу) помещается полусухая бетонная смесь;
пуансон, вибрируя вместе со станиной, начинает давить на смесь;
после полного уплотнения смеси вибрации прекращаются;
пуансон, а затем и матрица поднимаются вверх, оставляя готовое изделие.

Этот метод явился толчком к созданию широчайшего спектра строительных изделий. Вот далеко не полный список этих изделий: строительные блоки, тротуарная плитка, панели, колонны, кирпичи, бордюры, столбы и т.д. Все эти изделия отличаются такими положительными свойствами:

прочность;
износостойкость;
высокая плотность структуры;
морозостойкость;
устойчивость к внешним воздействиям.

Схема стола-вибратора.

Вибролитье — производство строительной продукции за счет вибрации бетонной смеси на специальном устройстве, вибростоле. Бетонную смесь заливают в резиновую или пластиковую форму и устанавливают на непрерывно вибрирующую поверхность вибростола. Чтобы не происходило отбивки от стенок формы, амплитуда вибраций должна быть постоянной. Необходимо строго следить за наполнением форм смесью, иначе неизбежен брак.

После виброобработки формы снимают и отправляют в теплое место для выстаивания (сушки) на 46-47 часов. Затем начинается процесс распалубки: изделия в формах помещают в водяную ванну, а затем специальными приспособлениями осуществляется отбивка изделий из форм. Процесс очень трудно автоматизировать. Для увеличения морозостойкости приходится добавлять пластификаторы и модификаторы, увеличивать количество цемента.

Вибролитье чаще применяют при производстве тротуарной плитки, особенно цветной, и брусчатки. Его применяют для мощения площадей и тротуаров, укладывают на пешеходные дорожки. Такие изделия имеют презентабельный вид, но не очень высокие эксплуатационные качества. Зимой они покрываются тонким слоем льда, могут растрескаться под действием замерзшей воды. В отличие от них, те же качества плитки, изготовленной методом вибропрессования, значительно выше.

Делаем шлакоблоки на станке

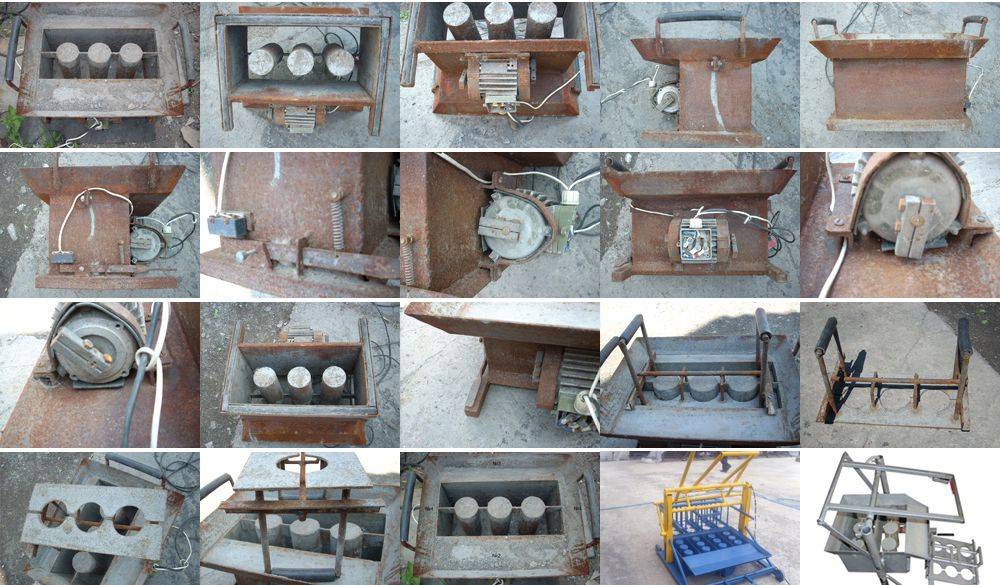

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

аппарат для сварки;
стандартный набор слесарных инструментов;
болгарку;
тиски;
листовую сталь толщиной 3мм. Уйдет около 1 м2;
трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
электродвигатель мощностью 0,5-0,75 кВт;
гайки;
болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

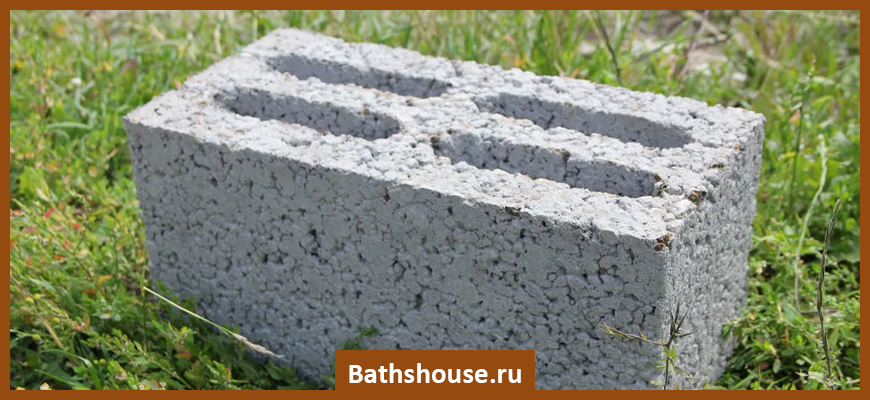

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Плюсы и минусы шлакоблоков

Как и любой строительный материал, блоки из шлакобетонной смеси имеют свои неоспоримые достоинства. К ним относят:

абсолютная пожаробезопасность — материал не просто не воспламеняется, но и не поддерживает горение. Именно поэтому он подходит для возведения бань, построек с каминами, хозяйственных построек, где велик риск возникновения пожара;
максимальные показатели прочности. Особенно это касается построек, которые возводятся с соблюдением всех строительных норм — организацией армопояса, соблюдением строительных правил и допусков. Такому строению не страшны природные катаклизмы, подвижки грунта и др.;
материал обеспечивает отличную тепло и звукоизоляцию;
быстрота возведение здания или сооружения. Блоки имеют разные размеры — от небольших до внушительных. Последние особенно удобны, если необходимо возвести внешние стены дома. Более тонкие шлакоблоки используют для внутренних стен;
изделия из шлакобетона могут быть целиковыми или пустотелыми. В первом случае существенно увеличивается вес возводимой конструкции, во втором появляется возможность пролить пустоты бетонной смесью. В этом случае имеет место несколько иной тип строительной технологии — комбинированная блочно-монолитная;
небольшой вес изделия — по своей плотности он уступает обычному кирпичу. Это позволяет возводить постройки из газобетонных блоков на легких типах фундаментных оснований;
не нуждается в обработке химическими составами от грызунов, образования плесени и грибка;
высокая прочность при транспортировке — можно перевозить не только в поддонах, но и просто сложив аккуратно рядом. Шлакобетонные изделия могут храниться длительное время. Они простоят на улице не один зимний сезон и не раскрошатся как, например, пеноблоки;
наличие разных типоразмеров и форм на рынке. Кроме того, можно найти декоративный вариант материала. С его помощью можно возвести внешние стены, которые не нуждаются в дополнительной отделке. При необходимости можно найти блоки разного цвета. При производстве в состав шлакобетонной смеси добавляют сухой краситель.

Отдельно стоит сказать о том, что российское законодательство не содержит требований об обязательной сертификации шлакоблочной продукции. То есть блоки можно сделать прямо на объекте, применяя нехитрое вибропрессовальное оборудование. Состав смеси тоже может быть разным. В качестве наполнителя может использоваться разный тип сырья. Это означает, что стоимость строительства с использованием шлакоблочных изделий существенно ниже по сравнению с другими видами материалов, которые производятся только промышленным способом. (Читайте статью на тему «Сколько стоит построить баню своими руками: смета на строительство бани»)

Естественно, такой материал не является идеальным. И у него есть недостатки:

полнотелые шлакоблоки имеют большой вес, затрудняющий работу с ними. Особенно на высоте;
без отделки строение смотрится мрачно и неаккуратно. Все дело в неплотной структуре и крупных вкраплениях керамзита;
влага может нанести незащищенной структуре шлакоблока вред. Особенно это касается циклов замерзания и размораживания — полости на поверхности изделия могут причиной, по которой оно растрескается;
не всегда состав смеси, используемой для производства блочных материалов, является безопасным на 100 %. Шлак и керамзит, применяемые в качестве наполнителя и утеплителя, могут содержать небольшой процент вредных веществ;
декоративные виды имеют повышенные показатели гигроскопичности, поэтому нуждаются в дополнительной защите химическими составами. Это приводит к удорожанию строительства;
не подходит для возведения построек более 2 этажей — слишком сильная нагрузка на фундамент.

Отметим так же, что шлакобетонные блоки не отличаются идеальной геометрией — ни промышленные, ни собственного производства. Тем не менее плюсов у материала все же больше. И один из самых очевидных — возможность сократить расходную статью бюджета на строительство дома.

Самостоятельное производство шлакобетонных блоков на дому
