Как правильно закрепить мауэрлат к газобетонной стене?

Крепление на анкерах механического типа без армопояса

Наконец, последний способ, как крепить мауэрлат к газобетону, представляет собой использование традиционных механических анкерных болтов.

Анкер состоит из:

  • внутреннего стального стержня с нанесенной резьбой;
  • внешнего корпуса – распорной части механизма.

Принцип действия анкера состоит в постепенной деформации внешнего корпуса по мере затягивания гайки на болте. Таким способом болт прочно закрепляется в просверленном отверстии.

Установка анкерных креплений происходит так:

По последнему ряду блоков вдоль стен раскладывают брусья.
По всей протяженности бруса с шагом в 1 м проделывают отверстия для монтажа болтов

Обратите внимание, чтобы анкеры обязательно попали на углы здания и места стыковки двух отрезков бруса.
Специальным буром сквозь уложенный мауэрлат в газоблоке проделывают отверстие на глубину вхождения анкера. При этом глубина отверстия должна быть не меньше толщины 2-3 рядов кладки.
В проделанное углубление вставляют анкерный болт. Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
В конце на болт надевают шайбу и затягивают гайку как можно плотнее

В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Желательно использовать продукцию длиной не менее 50 см и резьбой М 12-14.
В конце на болт надевают шайбу и затягивают гайку как можно плотнее. В результате сжатия корпус анкера сжимается и распирает материал. Так что болт надежно закрепляется в толще стены.

Для чего нужен мауэрлат

Итак, мауэрлат является очень важным элементом конструкции, который принимает основной вес стропильной системы на себя и равномерно распределяет его по всей плоскости несущих стен. Как правило, его изготавливают из материала, аналогичного стропилам – чаще всего деревянного бруса. Тем не менее, для стальной стропильной системы потребуется мауэрлат из двутавра или швеллера.

Для изготовления мауэрлата используют такие материалы:

  • Брусья из дерева сечением 100х100 мм, 150х150 мм, а также 200х300 мм. В данном случае можно брать дерево лиственных пород, которое прошло антисептическую обработку. Брус укладывается по периметру здания. Стыкуются бревна замковым методом или с помощью гвоздей. Деревянные каркасы для крыш возводят чаще всего в частном строительстве.
  • Прокатные профили – двутавры в форме буквы Н или швеллеры в форме буквы П используются несколько реже. При этом высота стальных профилей может колебаться в пределах 7-12 см.

Какой бы материал вы ни выбрали, выполняется его крепление на поверхность стен. Способов крепления мауэрлата к газобетону может быть несколько. После фиксации данного элемента производится установка стропильных ног. Стоит отметить, что мауэрлат не только перераспределяет нагрузку, но и предотвращает смещение стропильной системы в горизонтальной плоскости.

Поскольку газобетон является достаточно хрупким материалом и плохо переносит повышенную нагрузку, многие мастера предпочитают залить по верхнему краю стен армирующий пояс. Вместе с тем, чтобы сократить расходы и трудовые затраты, существуют некоторые методы, как закрепить мауэрлат без армопояса. Также стоит знать, нужен ли мауэрлат если есть армопояс, какие есть преимущества и недостатки.

Обратите внимание, что от перекрытия до верхней грани мауэрлата должно быть, как минимум, 30-50 см, чтобы пространство под крышей могло хорошо вентилироваться, а также был обеспечен доступ к несущим конструкциям кровли для проведения профилактики и ремонта

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

  • Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
  • С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.

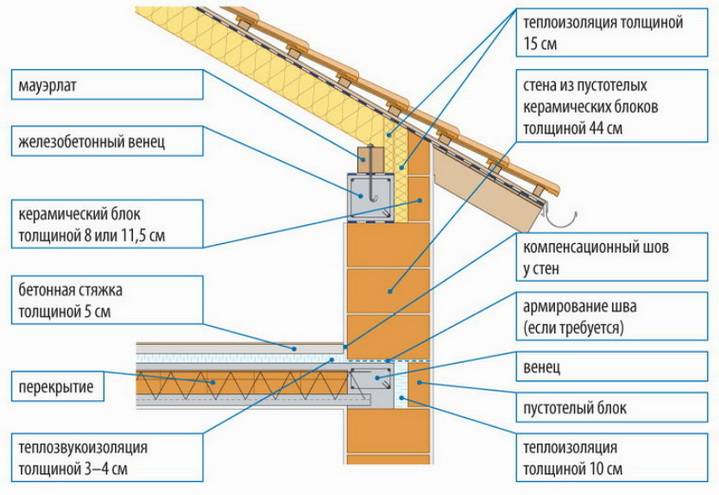

Устройство армопояса под мауэрлат крайне необходимо для стен, изготовленных из лёгких материалов (например, газобетона). Это предупреждает разрушение дома под воздействием нагрузки, возникающей от крыши.

Армопояс под укладку мауэрлата представляет собой железобетонную балку. Для прикрепления мауэрлата в данном случае используют шпильки с резьбой. Для домов из кирпича для фиксации балки можно использовать проволоку, пробки, анкера.

Советы и рекомендации

Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали. То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки

То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Роль мауэрлата

Даже далекие от строительства люди, знают, что фундамент – важный элемент дома, от качества которого зависит надежность и долговечность конструкции. Мауэрлат не менее важен, и по способу действия его можно сравнить с фундаментом, но с оговоркой. На фундамент воздействуют все нагрузки, а на мауэрлат только конструкция крыши, которая включает стропильную систему, материал кровли, «пирог» утеплителя, внутреннюю обшивку скатов.

Воздействие сильного ливня, порывов ветра, снеговая нагрузка воздействуют на каркас сооружения. Установка мауэрлата при монтаже крыши упрощает процесс укладки кровли и позволяет защитить стены от дополнительной нагрузки. Особая опасность исходит от точечных распирающих нагрузок, которые исходят от стропил на стены из блоков. Нагрузка подобного рода должна равномерно распределяться по длине всей конструкции стены

Поэтому важно знать, как правильно положить мауэрлат из бруса на газобетонные блоки

Справится с подобной задачей под силу мощному деревянному брусу прямоугольного сечения. Он плотно прилегает к верхнему торцу наружных стен. Благодаря тому, что брусья установлены по периметру строения и закреплены со стропильной системой, получается прочная, устойчивая конструкция. Это надежная основа для кровли из любого материала. Если правильно сделать крепление мауэрлата, то стропильной системе в процессе эксплуатации под воздействием внешних воздействий не будет грозить смещение.

Для изготовления мауэрлата подходят хвойные породы древесины. Если же основа крыши металлическая, то и обвязку стен выполняют с помощью стального уголка или швеллера.

Обвязка может использоваться как монолитный пояс. Если строится одноэтажный дом из газобетона, то брус можно крепить на внутренний край ограждающей конструкции непосредственно к газоблоку. Это позволит отказаться от монтажа армопояса. Мауэрлат в этом случае – связующий элемент наружных стен.

Подбор материала и расчет параметров

Для изготовления мауэрлата применяется брус сечением:

  • 100х100 мм;
  • 100х150 мм;
  • 150х150 мм.

Встречается применение доски сечением 50х150 мм. Однако, для стены из газобетона без армирующего пояса такой вариант желательно избегать. Доска, положенная плашмя, не обладает достаточной жесткостью, чтобы воспринять и распределить точечные вертикальные нагрузки от стропильных ног на стену.

Для создания цельной конструкции, способной выдержать передаваемую стропилами нагрузку, края брусьев последовательно соединяют при помощи прямого замка. Брусья мауэрлата укрепляют ближе к внутренней части стены с таким расчетом, чтобы расстояние до наружного края оставалось не менее 50 мм.

Верх мауэрлата должен располагаться на расстоянии от 300 до 500 мм от верха потолочного перекрытия. Такой зазор обеспечивает достаточные условия для вентиляции подкрышного пространства и не затрудняет доступ для периодического осмотра и ремонта мауэрлата и нижней части стропильных ног.

Прочность и надежность соединения крыши и стен во многом зависит от правильности выбора конструкции, способа крепления к стенам и точности расчета размеров мауэрлата.

Рассмотрим основные факторы, влияющие на выбор сечения мауэрлата:

  • форма и площадь покрываемого крышей здания;
  • тип конструкции кровли (стропила висячие или наслонные, величина шага и угол наклона стропильных ног);
  • материал и вес стропильной системы и кровельного покрытия;
  • наличие либо отсутствие мансардного этажа в доме;
  • расчетная снеговая и ветровая нагрузка крыши, определяемая климатическими условиями региона.

При выборе конструкции и сечения мауэрлата следует учесть, что стена из газобетона слабо противостоит горизонтальным нагрузкам (распору). Наличие либо отсутствие распорных усилий на нижних концах стропильных ног определяется конструкцией стропильной системы.

К безраспорным можно отнести конструкции:

  • висячие стропила с использованием затяжек;
  • наслонные стропила с верхним свободно вращающимся закреплением, и нижним свободно вращающимся и подвижным в направлении оси балки закреплением.

Стропильные системы, создающие в стенах горизонтальные нагрузки (распор):

  • висячие стропила без затяжек;
  • наслонные стропила с жестким закреплением опор.

Горизонтальные усилия, передаваемые на стену распорными конструкциями стропильных систем, должны восприниматься армирующим поясом. Попытки компенсировать эти усилия только за счет увеличения сечения бруса мауэрлата являются строительной ошибкой и приводят к негативным результатам.

Объем и масса бруса для изготовления мауэрлата рассчитывается по формулам:

  • (Объем мауэрлата) = (Сечение бруса) х (Периметр дома);
  • (Масса бруса) = (Объем мауэрлата) х (Плотность древесины).

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Крепление мауэрлата

Классическое крепление мауэрлата выполняется так:

  1. Сначала брус мауэрлата укладывается на шпильки, торчащие из бетона.
  2. Затем на него слегка давят сверху, чтобы торчащие шпильки оставили след на его поверхности.
  3. Теперь остаётся только просверлить отверстия в брусе на месте получившихся отметин.
  4. Мауэрлат снова кладём на место так, чтобы его отверстия попали прямо на шпильки.
  5. Крепление мауэрлата выполняем ударами кувалды. В результате этого он должен плотно сесть отверстиями на крепёжные элементы.

Крепление мауэрлата Такое крепление мауэрлата имеет свои недостатки. Во-первых, отметины от верха шпилек могут не совпадать с их основанием из-за наклона элемента. Это приведёт к тому, что просверленные дыры не совпадут в основании со шпильками. Во-вторых, очень сложно в полевых условиях просверлить отверстие строго вертикально, поэтому мауэрлат на шпильки будет одеваться с трудом. И последнее, при ударах кувалды по мауэрлату криво стоящие шпильки могут вообще не попасть в отверстия, а просто согнуться или вырваться из бетона. Правильное выполнение отверстий в брусе – залог быстрого и лёгкого монтажа мауэрлата В связи с этим хотим предложить вам другой способ установки бруса. Итак, аккуратное крепление мауэрлата выполняем следующим образом:

  1. На брусе необходимо выполнить точную разбивку осей всех шпилек. Совет: разметку выполняем снизу балки, нанося замеры зеркально.
  2. Далее сверлим отверстия в балке. Причём сверлить надо снизу вверх, чтобы начало отверстия совпало с местом входа шпильки в бетон. Для сверления используем сверло диаметром 14 мм.
  3. Затем с помощником надеваем балку с просверленными отверстиями на шпильки. Если всё выполнить точно, то процедура пройдёт быстро и без лишних усилий.

При кладке здания из газобетонных блоков, после каждого этажа устраивают железобетонный пояс. Это необходимо делать для предотвращения изгиба, кручения, других изменений геометрии всей конструкции от сейсмических нагрузок, подвижки грунтов, ветра. Стены из газобетонного блока не выдерживают таких нагрузок.

Второе — газобетонные блоки очень чувствительны к попаданию влаги внутрь. Они сразу размокают и теряют прочность. Железобетонный пояс плотно перекрывает поры. Теперь, даже если попадёт влага между перекрытиями, она не проникнет внутрь блока.

Армированные пояса делают двумя способами: со съёмной опалубкой из досок, или установкой по верху газобетонной стены специальных U — образных блоков. В обоих случаях, внутри желобов укладывается арматура расчетного сечения и вида, связывается проволокой. Бетонируется монолитный железобетонный пояс за один проход, без промежутков по времени.

Верхний армированный пояс позволяет просто решить вопрос о том, как крепить брус к газобетону. Для этого, при бетонировании, в заранее размеченных точках, устанавливают анкера или шпильки. Разметка установки анкеров производится с учётом мест опирания стропил и состыковки брусьев.

После затвердения бетона, на брусе делают отметки, просверливают отверстия и устанавливают на анкера или шпильки. Остаётся крепко притянуть брус гайками к поверхности пояса.

Общие требования к креплению мауэрлата

Главное требование – физические параметры элемента не должны ухудшаться весь период эксплуатации дома. Для достижения поставленной цели используется комплекс специальных строительных мероприятий.

  1. Подбор размеров брусьев для мауэрлата с запасом прочности. Это дает возможность обеспечивать расчетную устойчивость вне зависимости от наличия различных скрытых дефектов древесины.

  2. Защита от процессов гниения. Достигается двумя способами. Первый – выполняется антисептическая пропитка. Современные составы двухкомпонентные, они не только предупреждают поражение древесины вредителями и гнилью, но и защищают ее от открытого огня.

    Второй – между деревянными балками мауэрлата и кирпичными или бетонными стенами предусматривается надежная гидроизоляция. Как правило, в этих целях применяют рубероид или современные нетканые гидроизоляционные материалы.

  3. Выбор оптимального метода фиксации к фасадным стенам. Здесь есть довольно много вариантов. Конкретный выбирает кровельщик с учетом особенностей здания.

Желательно, чтобы еще на стадии проектирования дома были предусмотрены методы крепления мауэрлата, это намного упрощает процесс строительства стропильной системы. Кроме того, некоторые методы фиксации элемента возможны только на стадии кладки фасадных стен.

Крепеж металлическими шпильками

Чтобы выполнить крепеж к газобетону, используют цельную конструкцию мауэрлата, проложенную по периметру всей крыши. Кладка стен из данных блоков завершается U-блоками, предназначенными для создания цельного железобетонного пояса.

  1. Поэтому шпильки устанавливают в U-блоки перед их заполнением бетоном (под веревку). Установка шпилек на одном уровне позволяет выполнять крепление более быстро и ровно.
  2. Перед укладыванием бруса в нем делают отверстия. Они должны точно совпасть с местами установки шпилек. Для отметки таких мест брус выкладывают на шпильки, после чего бьют по нему кувалдой.
  3. После того как отверстия готовы, брус надевают на шпильки и забивают. Надетый на шпильки мауэрлат можно закрепить и при помощи гаек и шайб. При этом число шпилек, как и расстояние между ними, необходимо учитывать еще перед монтажом, чтобы места данных креплений (стропила – мауэрлат) не совпадали с местами креплений с железобетонным поясом.

Количество стропильных ног должно совпадать с количество шпилек. Высота шпилек над железобетонным поясом должна равняться сечению бруса плюс 4-6 см (для крепления шайбой).

Механические анкеры

Схема укладки мауэрлата на рубероид.

В данном случае крепеж осуществляют с помощью клиновых анкеров. Клиновые дюбели, имеющие зубья гарпунного вида с внешней стороны, а также разрез по центральной оси, вставляют в подготовленные отверстия.

После закрепления дюбеля и установки в него крепежного элемента происходит расширение, благодаря чему зубья вдавливаются в керамзитобетон. Данный способ считается наиболее надежным.

Однако его существенным недостатком является высокая стоимость (один анкер может стоить до 3 6 0 0 руб.).

Химический способ

Химическое крепление – один из наиболее дешевых способов. Стоимость одной капсулы для крепежа – примерно 1 6 0 рублей. Благодаря тому, что активный химический элемент проникает в поры, мауэрлат надежно прикрепляется к газобетону.

Вещество, попадающее внутрь газобетона, улучшает качества его поверхностного слоя, обеспечивая дополнительную тепло- и гидроизоляцию.

Крепление мауэрлата к газобетону проволокой

Для того чтобы закрепить мауэрлат на стенах из газобетона, не потребуется каких-либо дорогостоящих материалов или специальных инструментов. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для нарезки проволоки и строительную катанку диаметром 5 мм. Иногда дополнительно используют проволоку толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона были уложены другими мастерами, и расположение арматуры неизвестно, то будет полезным также использовать ручной прибор для поиска скрытой проводки.

Преимуществом данного способа является исключительная простота процесса. Для того чтобы закрепить брус мауэрлата на стене, достаточно связать проволочную петлю и притянуть древесину к опорной поверхности, как на видео

Перед тем как приступать к монтажу, нужно будет решить две проблемы. Во-первых, потребуется сразу установить толстый и очень тяжелый брус на стены и срастить отдельные детали мауэрлата в один прогон.

Во-вторых, нужно будет выбрать линию и места сверления сквозных отверстий. Лучшим вариантом считается просверлить отверстия ниже уровня укладки последнего арматурного слоя. Однозначно не подойдут участки стен над оконными и дверными проемами.

Перед тем как закрепить мауэрлат, проволоку нарезают и отжигают, чтобы сделать ее более мягкой и пластичной. Материал пропускают в отверстие и заворачивают на угловой кромке мауэрлата с помощью монтировки, оставшиеся усы отрезают ножницами.

Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали. То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки

То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Особенности монтажа мауэрлата без установки армопояса

Армирование выполняется не всегда, поэтому важно знать, как правильно закрепить мауэрлат к газобетону без устройства армопояса. Это возможно при соблюдении следующих условий:

  1. Не должно быть дополнительной нагрузки на верхнюю кромку стены от стропил.
  2. Крыша должна быть установлена так, чтобы на скаты минимально воздействовала ветровая нагрузка;
  3. Стропила и мауэрлат не должны создавать дополнительное давление на верхнюю кромку стены под действием снеговой нагрузки.

Важно заранее определиться со способом крепления мауэрлата, еще до того, как будут возведены стены. Это влияет на то, как будут выложены верхние три ряда кладки

Именно здесь укладывают арматуру, с помощью которой можно зафиксировать брус на гипсобетонной стене.

Все тонкости и нюансы установки

Устанавливать мауэрлат нужно не дальше, чем на 50 м от наружной грани. Укладывается он в двускатной крыше параллельно коньку, вдаль всей оси стены, на готовый каркас дома, который способен полностью выдержать весь кровельной конструкции.

Ваша самая ответственная задача при установке мауэрлата – постоянно проверять горизонтальность строительным уровнем. Если обнаружили неровность, даже небольшую, сразу ее исправляйте: срежьте выступающие части, а те, что ниже уровня, поднимите при помощи подкладок.

Теперь подготовьте брус, который будет служить мауэрлатом. Обработайте его дезинфицирующим средством и антипирентом (против пожара), хорошо просушите. Приложите брус к будущему месту закрепления с сделайте отметки там, где будут потом сверлиться отверстия. Отдельные части мауэрлата соединяйте прямым замком и дополнительно фиксируйте гвоздями в местах таких соединений.

Брус крепите по углам прямым замком или косым прирубом – это уже как вам удобнее. Закрепляйте мауэрлат к этим доскам при помощи уголков, нагелей или металлических скоб. Но только не используйте ради экономии ту доску, что была закреплена заранее в верхнем пазу СИП-панелей (если вы строитесь как раз из этого материала) – это совершенно ненадежно и чревато будущим перекосом крыши, разрушением самих панелей под весом кровли и прочим плачевным результатам.

И, наконец, все соединения на мауэрлате подстрахуйте контргайками, а все торчащие шпильки – срежьте болгаркой.

Методы крепления к газобетону

Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.

Для укладки и фиксации мауэрлата могут быть использованы такие элементы:

  • проволока из стали;
  • анкерные болты;
  • химические анкеры;
  • шпильки из стали.

Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.

После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.

Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.

Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам. Как правило, она выполняется из деревянного бруса. Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только в том случае, если используются стальные стропила. Однако такие конструкции встречаются редко, так как себестоимость строения возрастает в разы. К тому же выполнить крепление стальных частей намного сложнее, чем деревянных.

  • равномерное распределение веса крыши по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечной нагрузки на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10*10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но необходимо стесать ту сторону, которая будет прилегать к газобетону.

Стропильные ноги в точках опирания передают нагрузку мауэрлату, который, преобразуя и распределяя, передает ее на стены

Лучше всего выполняет эти функции брус из лиственных пород дерева. Чтобы он дольше прослужил, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и поражение насекомыми. Брусья должны полностью и равномерно закрывать стены. Между собой их скрепляют гвоздями или прямым замком. Из-за того, что сечение деревянного материала меньше, чем ширина газоблока, мауэрлат кладут по внутренней стороне стен. Расстояние до внешнего края должно быть не менее 5 см. Также допустима укладка кирпичей с наружной стороны здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть гидроизоляционный слой.

Как сделать основание для стропил – главные правила

По большей части основным показателем при подготовке мауэрлата для крыши являются его размеры. В идеале это должна быть непрерывная балка, как уже говорилось ранее, но если стык нескольких частей все же неизбежен, они должны быть одинаковой длины. То есть, когда стена 10 метров, недопустимо укладывать брус 7 метров и крепить к нему отрезок в 300 сантиметров. Нужно соединить в центре 2 части по 5 метров. Иными словами, в сборном мауэрлате каждая его деталь должна быть максимально длинной. Укладывать надо вдоль внутренней кромки стены или в середине, но ни в коем случае не вдоль внешнего края.

Установка мауэрлата

Далее внимание нужно уделить сечению балки, которая должна выдерживать очень большой вес стропил и кровельного пирога в течение весьма продолжительного времени. Как правило, достаточно взять деревянный брус, толщина которого соответствует третьей части от толщины кладки несущей стены. Соответственно, металлическая балка может быть несколько тоньше

Оптимальна для мауэрлата из древесины ширина стенки около 15-20 сантиметров. Если меньше, брус может не выдержать тяжесть стропильной системы, а больше – нежелательно, поскольку это будет лишняя нагрузка на несущую стену. Впрочем, в небольших домах допускается использовать балки 10х10 сантиметров

Соответственно, металлическая балка может быть несколько тоньше. Оптимальна для мауэрлата из древесины ширина стенки около 15-20 сантиметров. Если меньше, брус может не выдержать тяжесть стропильной системы, а больше – нежелательно, поскольку это будет лишняя нагрузка на несущую стену. Впрочем, в небольших домах допускается использовать балки 10х10 сантиметров.

Армопояс под мауэрлат

Главное, чтобы балка была абсолютно ровной и, по возможности, без сучков. Тем более не должно быть трещин и рассохшихся участков. Подобные дефекты могут повлиять на надежность крепления к стене мауэрлата, либо стропильных ног к этому брусу, поскольку соединение может совпасть с сучком или полостью. От сырости надо пропитать ее специальными составами, в крайнем случае, обить рубероидом и обмазать смолой либо дегтем. Если нет возможности выбрать качественные пиломатериалы, можно усилить их металлической трубой или уголком, расположив сверху с подложкой из деревянных вкладышей и закрепив хомутами. На такую опору стропила устанавливаются только на скользящих креплениях.

Расчёт типоразмеров подстропильных балок

Размер балки зависит от следующих факторов:

  • периметр стен;
  • конструкция кровли;
  • целевое использование чердачных помещений (жилое или нежилое);
  • климатические особенности региона.

Подбирается мауэрлат с таким расчётом, чтобы его ширина была не меньше 1/3 толщины стен. Длина выбирается в соответствии с длиной стены. При невозможности допускается соединение между собой двух балок одинаковой длины. Чтобы обеспечить надёжность фиксации, соединение выполняется с заходом: на краях вырезаются пазы, составляющие половину толщины бруса, после чего балки скрепляются между собой гвоздями.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
