Как крепится самонесущий изолированный провод к опоре

Ошибка №5 – Плохая герметичность

Торцевая часть жилы ответвления должна быть надежно заизолирована герметичным колпачком.

Простая намотка изоленты здесь не допускается.

Провод следует заводить в прокол таким образом, чтобы конец жилы выглядывал на 2-4см наружу.

Есть конструкция зажимов, в которых колпачок не съемный, а непосредственно встроен в корпус.

В таких моделях провод следует заводить во внутрь до упора.

Неудовлетворительная герметизация отвода будет способствовать тому, что жила как насос станет впитывать влагу. Вот наглядное подтверждение этих слов.

https://youtube.com/watch?v=DWOP43hQ4zc%3F

Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

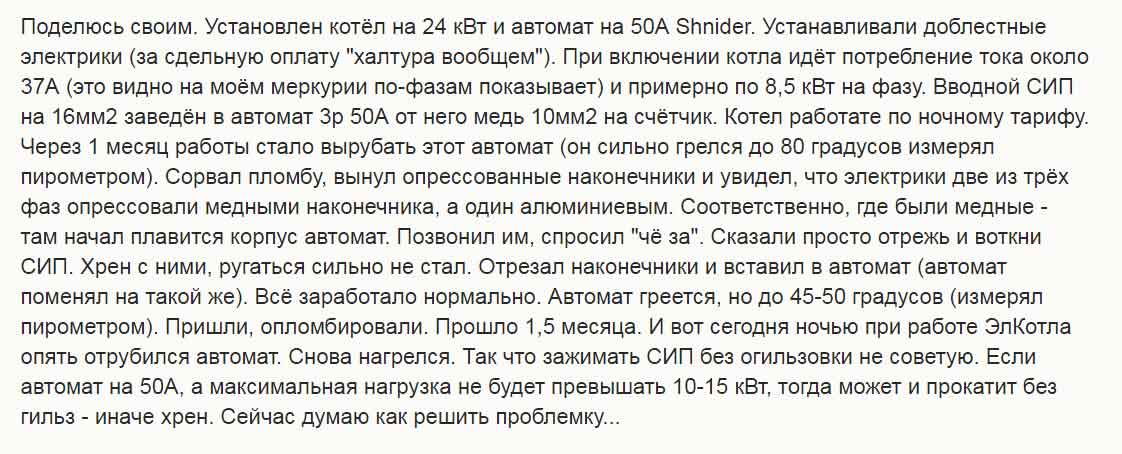

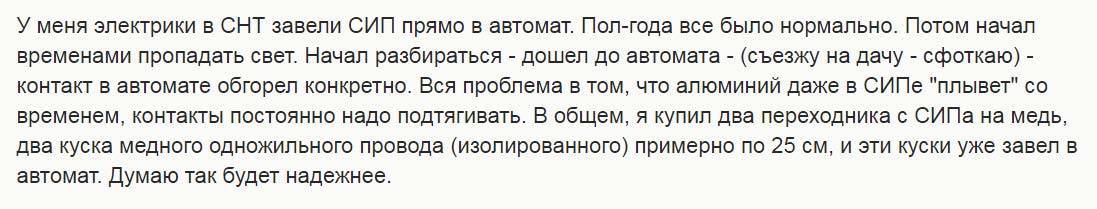

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия).

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

Преимущества

В сравнении с кабелем, традиционно применяемым для этих целей, провод СИП имеет определённые преимущества, выражающиеся в следующем:

  • При его прокладке невозможно перехлёстывание фазных проводников, нередко случающееся с обычными проводами;
  • Подключение изолированным кабелем может быть выполнено своими руками;
  • СИП обеспечивает высокую надёжность доставки энергии при любых климатических условиях;
  • Изделия этого класса отличаются высокой прочностью, относительно низкой стоимостью и долговечностью.

Помимо этого, при эксплуатации этих проводов заметно снижаются реактивные потери за счет особых свойств изоляционной защиты. Конструктивные особенности СИП способствуют упрощению его прокладки в процессе проведения монтажных работ.

По составу соединяемых проводов эти изделия делятся на несколько классов, отличающихся по своему назначению.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод.

Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

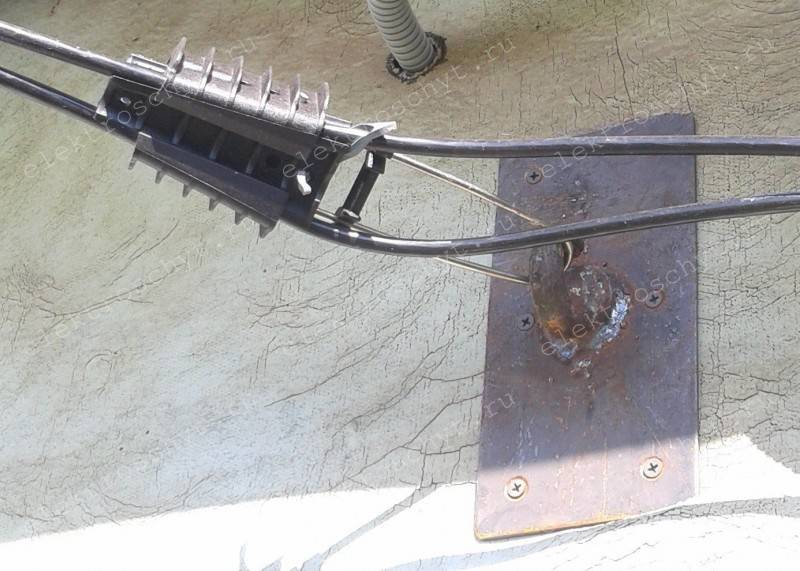

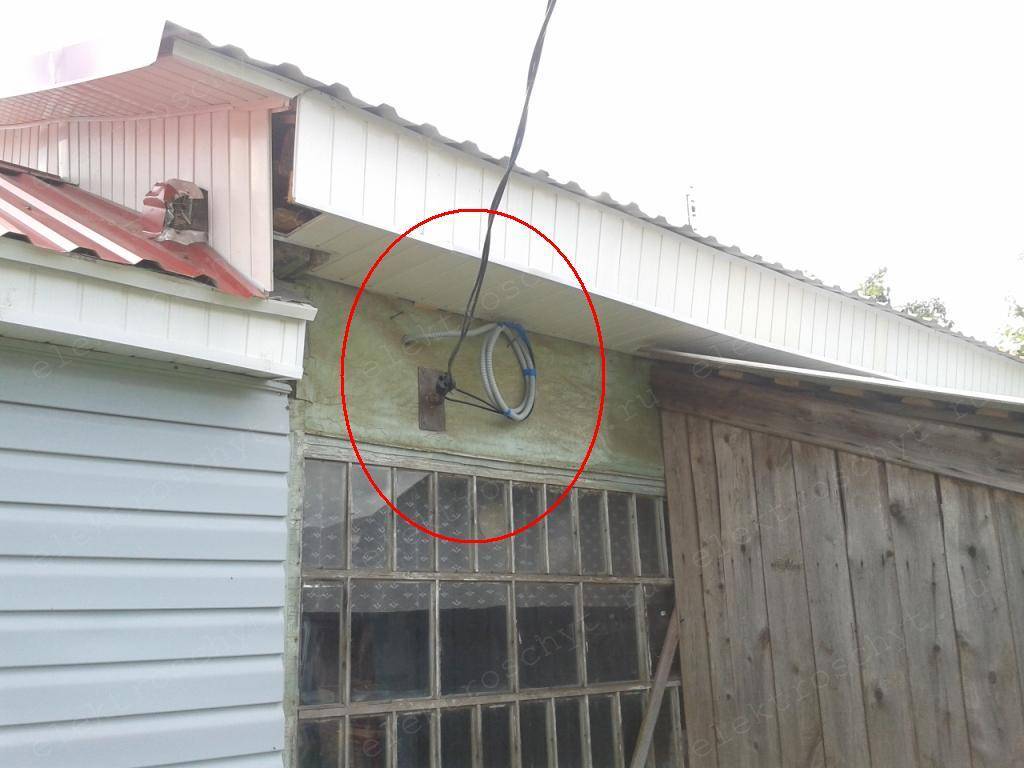

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

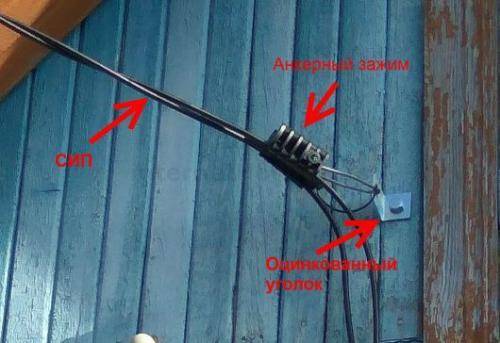

Монтаж СИП на фронтоне дома

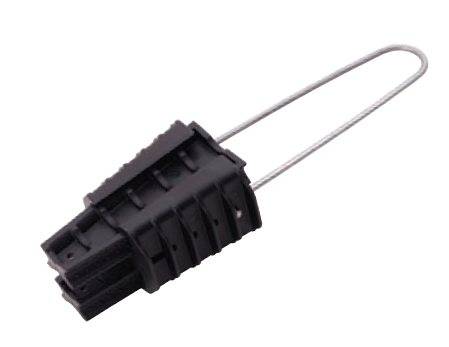

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

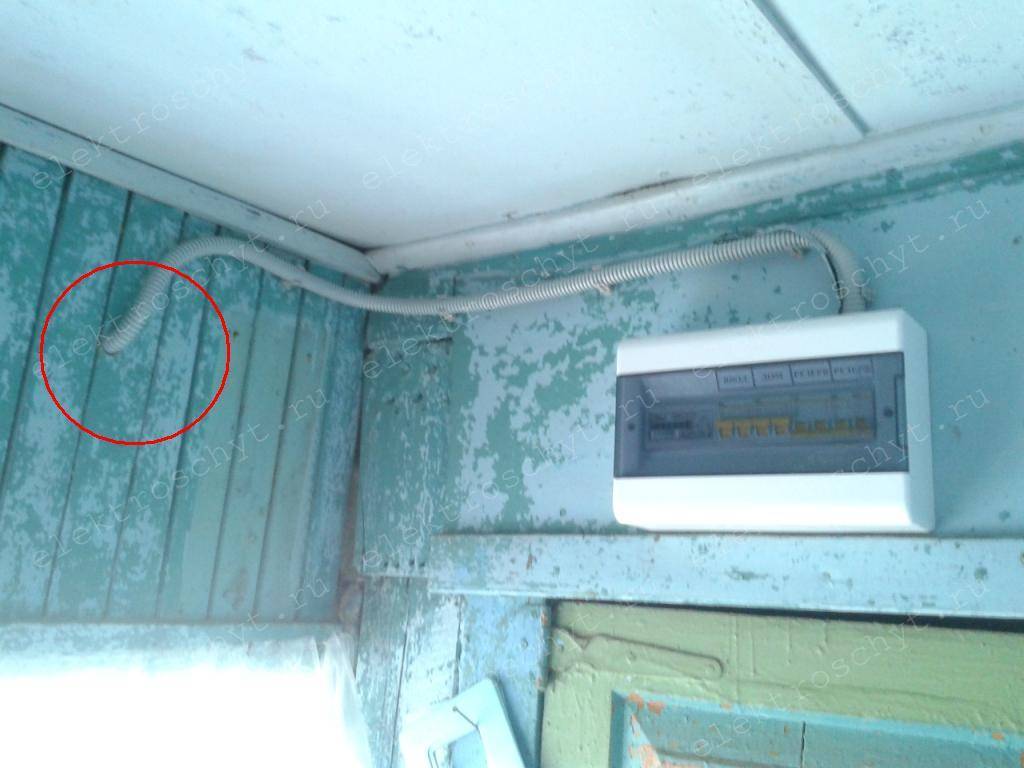

Автомат на ввод в дом

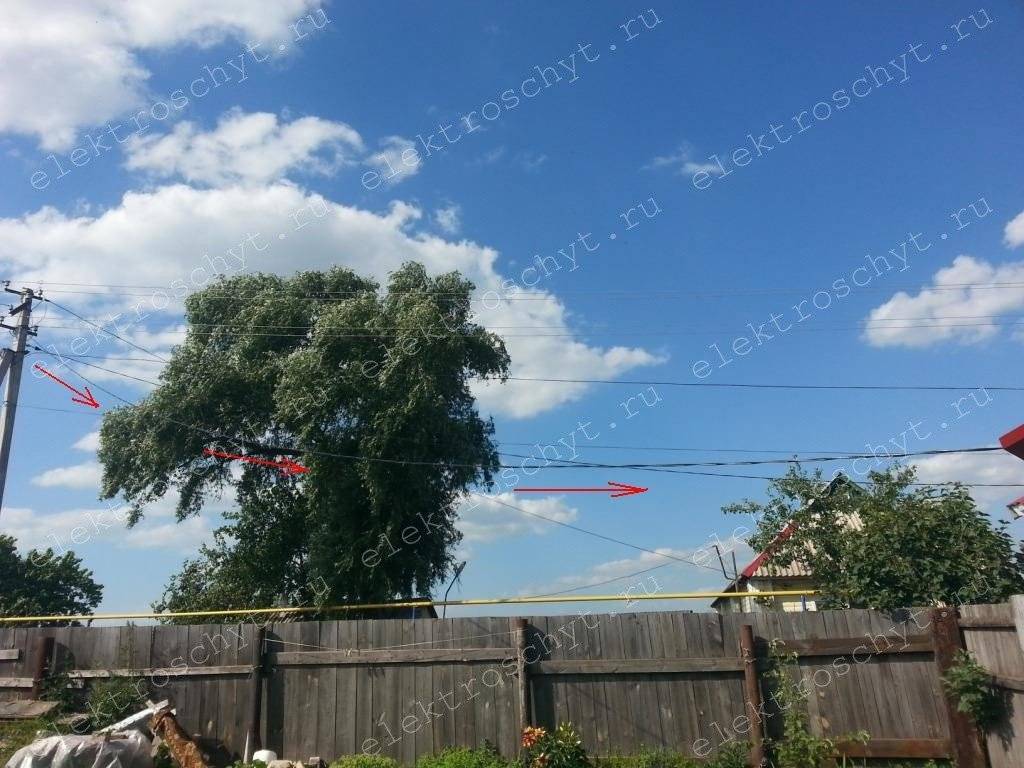

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

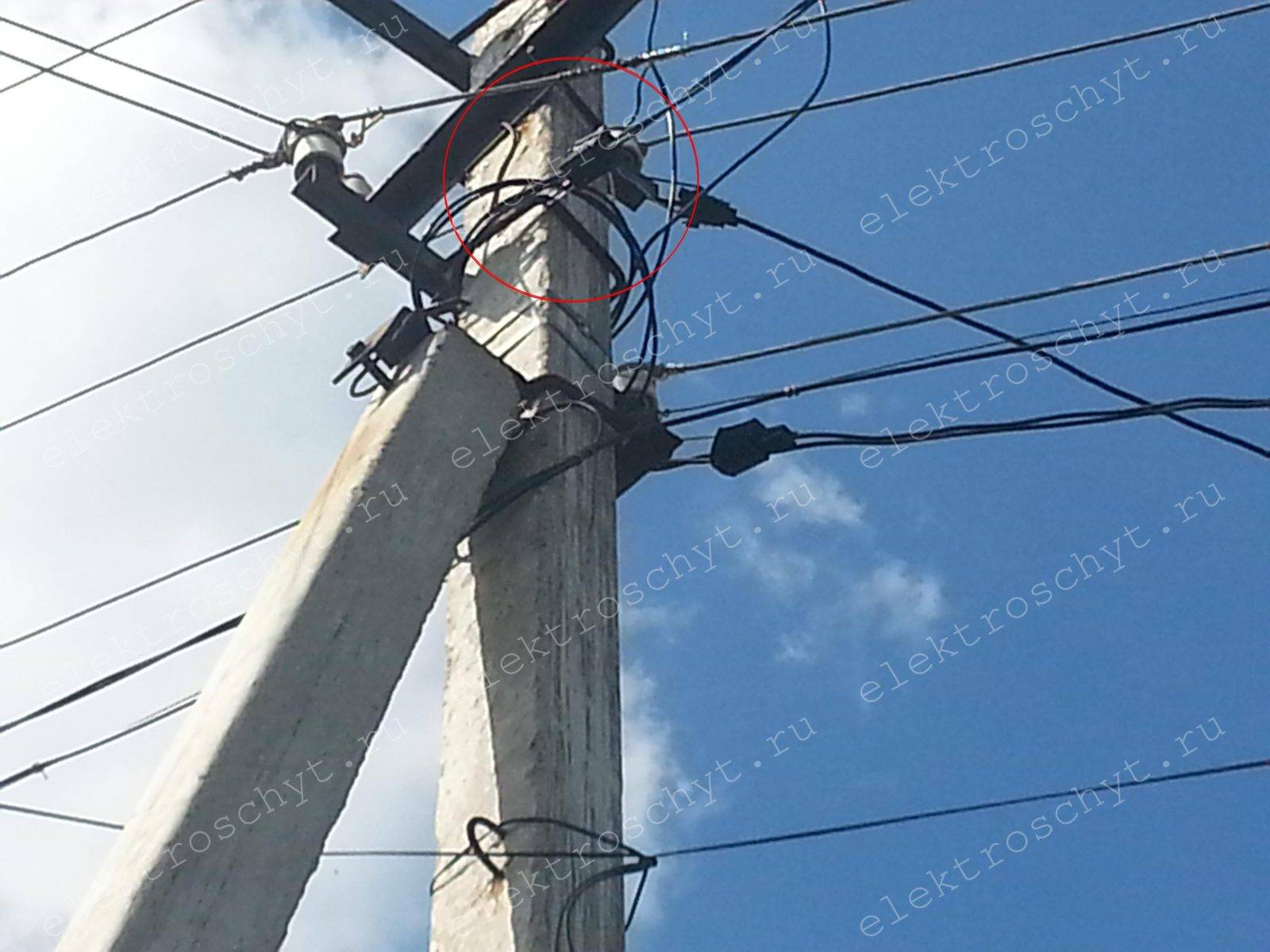

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

СИП алюминий или медь. Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

  • токопроводящие жилы;
  • сердечник из стальной проволоки;
  • полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого. В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света

В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE)

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

  1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
  2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
  3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

Кронштейны на стену

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами.
Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами.
Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье “Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция”.

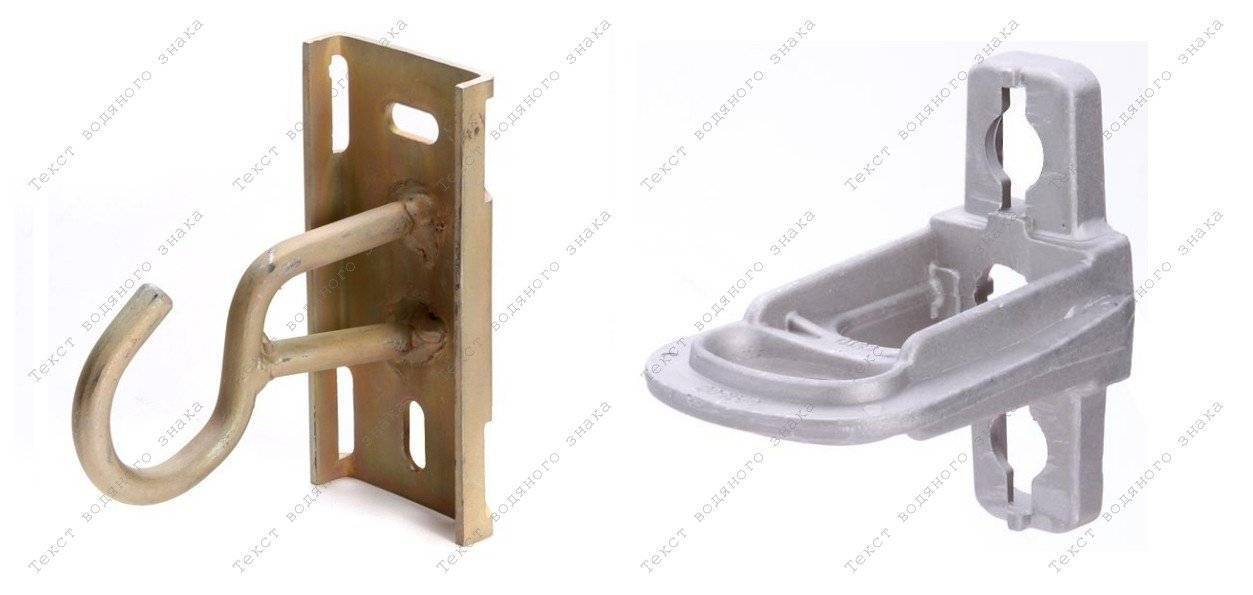

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

Сводная таблица по кронштейнам:

Производитель
Марка кронштейна или крюка
ENSTO
SOT 76 – SOT 28 – SO 279
IEK
КАМ-4000
КВТ
КАБ-25
SICAM
PA 69 – SCS16 – GHP – CST 12
NILED
CA 16 – CT 600 – CB 600

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

  • подключение медного кабеля при вводе в дом от провода СИП
  • подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

  • непосредственно на опоре
  • на фасаде дома

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

  1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
  2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
  3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Ошибка №15 – Стяжки

Ну и последний “косяк”, который допускают 90% электриков – это отсутствие стяжек.

После монтажа зажима и подключения его на опоре работа считается выполненной, и эл.монтер со спокойной совестью спускается вниз. Однако все забывают одну маленькую вещь – подтянуть и зафиксировать отходящий провод стяжкой к магистральному СИП.

Провода на опоре при ветре раскачиваются из стороны в сторону. То же самое происходит и с отходящим кабелем.

В результате контакт на жиле, заведенной в прокалывающий зажим, от постоянных механических нагрузок ослабевает и отгорает.

Чтобы этого не произошло, вы должны все жилы отходящих проводов сделать единым целым с основной линий.

Это как раз и достигается за счет таких недорогих элементов крепежа как стяжка.

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Крепление кабеля к опоре

При спуске кабеля в траншею, начиная от 2-х метров над землей кабель нужно защитить трубой. Труба должна подниматься по опоре, изгибаться под углом 90° и на метр защищать кабель в траншее.

Здесь хотелось бы остановиться на установленных радиусах изгиба труб при прокладке в них электрических кабелей

При изгибании труб нормируются угол изгиба и радиус изгиба. Угол изгиба металлических труб для прокладки в них электрических кабелей нормируется в 90°,120° и 135°.Радиус изгиба напрямую зависит от сечения электрического кабеля, а соответственно диаметра труб для электропроводки. Радиусы изгиба смотри на рисунке.

Так-так опоры выше двух метров, а подключаться к воздушной линии нужно практически на вершине опоры, остается некоторый участок кабеля без защиты. Защитить его можно простым металлическим уголком(смотри фото ниже,стрелка 10) с подходящими под диаметр кабеля полочками.

На рисунке ниже показан пример спуска и крепления кабеля к оконечной опоре. Воздушная линия на рисунке выполнена изолированными проводами СИП. Кстате такая линия обозначается ВЛИ (воздушная линия изолированная).

Провод СИП воздушной линии крепится к опоре анкерным натяжным зажимом(8).Анкерный натяжным зажим петлёй закрепляется на анкерном кронштейне.

Кабель, спускающийся в траншею, имеет металлическую защиту, броню. Наиболее популярен для прокладки в траншеях кабель ВБбШв. Металлическую защиту кабеля нужно заземлить. (ПУЭ, гл.2.4) Для этого PEN проводник воздушной линии при помощи прокалывающего проходного зажима(7) соединяется с планшетным зажимом(4) и проводом заземления.

Все крепления к опоре производятся монтажными обжимными лентами(2).Затягивается обжимная лента специальной скрепой (замком)(3).

Место раздела кабеля и зачистки брони и изоляции защищается термоусадочной манжетой, «перчаткой»(6).

  • 1.Анкерный кронштейн;
  • 2.Монтажная лента обжимная;
  • 3.Скрепа для крепления монтажной ленты;
  • 4.Планшетный зажим для соединения проводов заземления;
  • 4a.Провод заземляющий бронерованое покрытие кабеля;
  • 5.Термоусаживаемая защитная манжета, «перчатка»;
  • 6.Зажим, прокалывающий проходной с ответвлением. Соединяет PEN проводник с проводами заземления;
  • 7.Анкерный натяжной зажим для СИП проводов;
  • 8.Ремешок бандажный кабельный; Колпачок изолирующий;
  • 9.Колпачок защитный.для провода;
  • 10.Уголок металлический для защиты кабеля до трубы.

В продаже есть много видов крепления кабеля к опоре при спуске в траншею, но принцип спуска и крепления кабеля к опоре я описал выше.

Такими же монтажными лентами можно закрепить на опоре вводное-устройство, электросчетчик и любое другое электротехническое оборудование.

Elesant.ru

Другие статьи раздела: Электропроводка дома

  • 26 Правил электроснабжения и электропроводки деревянного дома. часть1, правила 1-7
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13
  • 26 Правил электроснабжения и электропроводки деревянного дома. часть3, правила14-26
  • Анкерные зажимы и кронштейны
  • Арматура для СИП 2
  • Ввод кабеля из траншеи в дом
  • Вводное устройство. ВУ в частный дом
  • ВРУ. Вводно-распределительное устройство дома
  • ГЗШ. Главная Заземляющая Шина
  • Глубинный заземлитель

Какой провод в СИП – фаза, а какой – ноль?

Смотрю, что этот вопрос довольно часто поднимается, но он на самом деле очень прост. Достаточно обратиться к ГОСТ на СИП, в котором четко расписана его расцветка.

ГОСТ 31946-2012 раздел 5.2.7.2: Основные токопроводящие жилы самонесущих изолированных проводов должны иметь отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции (…). Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Отличительное обозначение также может быть выполнено в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному цвету.

Цвет подключения СИП – нейтраль – без обозначения

Получается, что фазные проводники всегда имеют продольную цветную линию, нулевой (нейтральный) провод никакой линии не имеет. И даже если на проводе – синяя полоса, это фаза, а не нейтраль, как может показаться!

Но. Выпускается и СИП, в котором все проводники имеют маркировку цветом. В том числе – синим. В таком случае действует ГОСТ Р 50462-2009, который устанавливает общие правила для использования определенных цветов и буквенно-цифровых обозначений для идентификации проводников. Там в п.5.2.2 сказано, что “ный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника (в данном случае – нейтрали)

При этом, не смотря на четкое изложение данного вопроса в ГОСТ, нужно всегда использовать правило: “Доверяй, но проверяй!”. Иначе будет, как у одного моего читателя – он сделал щит учета, завёл “синюю” жилу СИП через автомат в счетчик, а жилу нейтрали подключил напрямую на ГЗШ, разделив на N и РЕ (система заземления TN-C-S). Местный электрик “с 40-летним стажем”, которого вызвали официально для подключения, никого не предупредив, полез на столб подключать СИП. Скатившись после КЗ со столба с выпученными глазами (при этом вводной автомат был выключен!), он начал учить матчасть.

Подключение СИП к ВЛ на опоре

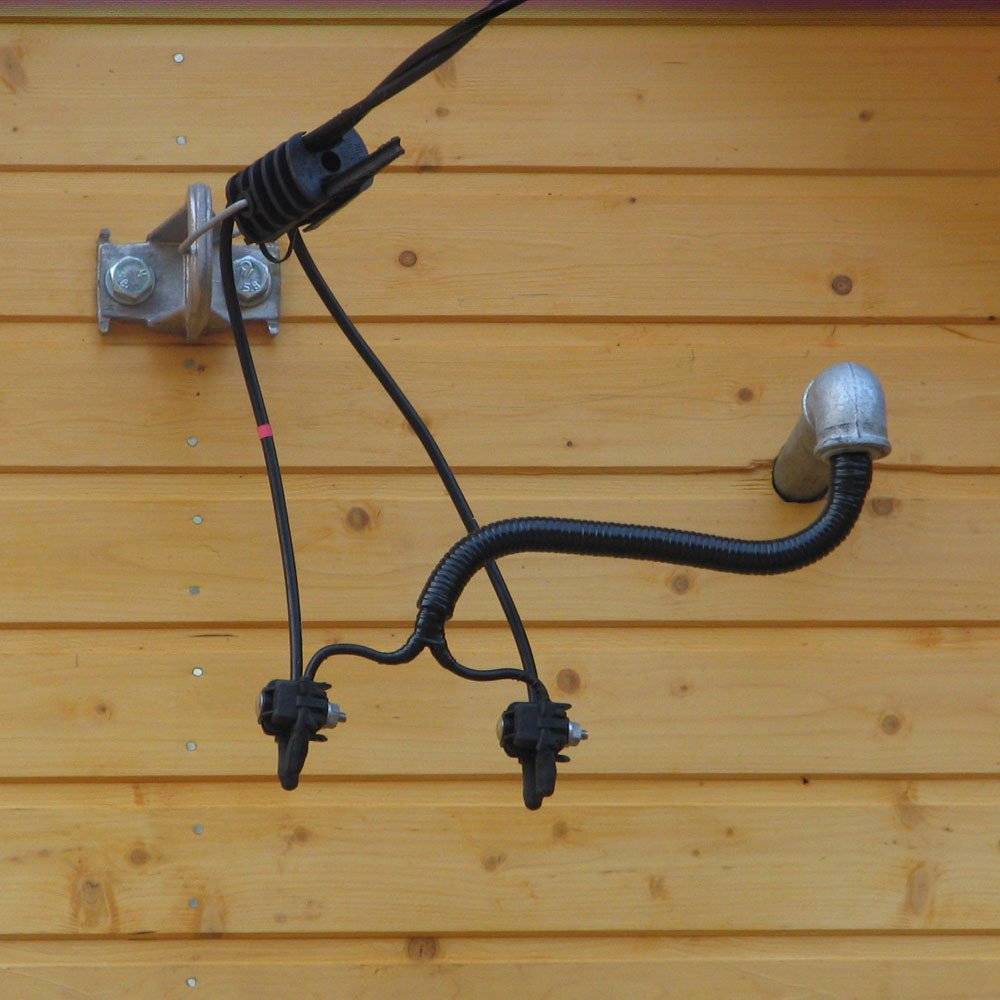

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Советы по выбору отделочных материалов

Внутренняя отделка дома будет являться заключительной частью работ в строительстве дома по канадской технологии. Стоимость отделки может быть различной. Цены будут зависеть от вида и качества отделочных материалов. Штукатурные работы и отделка сайдингом обойдутся совсем недорого.

А вот отделка блок-хаусом будет стоить больших денег. Так что, делать выбор стоит, прежде всего, исходя из своих материальных возможностей. После этого нужно будет определиться со стилем и в зависимости от него подбирать отделочные материалы. Например, деревянная вагонка поможет вам отделать стены “под старину”.

Если у вас интерьер в классическом стиле, то нашейте вагонку, а её уже покрасьте, поклейте на нее обои или выполните любой другой вариант отделки. Отделка каркасному дому нужна не всегда. Во многих случаях достаточно лишь защитить стены от внешней среды.

Схема укладки пластиковых декоративных панелей на стену

Для этого можно отделать внешние стены сайдингом. Сайдинг прекрасно защищает стены от различных температурных воздействий и осадков. Что касается внутренней отделки такого дома, то здесь нет ограничений по выбору материала. Штукатурные работы декоративной штукатуркой сделают интерьер необычным и благородным.

Простая покраска создаст спокойный классический интерьер. Так что, здесь уже многое будет зависеть от вашей фантазии и предпочтений. Подводя итог всего вышесказанного, стоит отметить, что наиболее предпочтительным материалом для отделки стен является гипсокартон. Он и наиболее дешевый. Такой вариант пользуется спросом.

Декоративная штукатурка – один из лучших вариантов отделки стен

В дальнейшем на гипсокартон накладывают краску, обои. Могут быть выполнены штукатурные работы декоративной штукатуркой. Что касается потолка, то здесь чаще всего используется натяжной потолок. Он практичный, обеспечивает привлекательный внешний вид.

Но иногда можно встретить и подвесные варианты из гипсокартона. Кстати, на потолке тоже могут проводиться штукатурные работы при помощи декоративной штукатурки. Если говорить о полу, то на первом этаже можно использовать любой вариант. На втором и последующих этажах стоит использовать такие материалы, которые имеют небольшой вес.

Они не будут создавать давление на стены конструкции. Перед тем как приступать к внутренней отделке, рекомендуется создать дизайн-проект. Отталкиваясь от него, нужно будет уже подбирать материалы.

Видео

Можете посмотреть видео, где специалисты подробно расскажут о том, как правильно осуществляется внутренняя и внешняя отделка домов из СИП-панелей.

Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа:

Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой  провод СИП 2х16 на опоре.

Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ.

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье “Как собрать электрощит своими руками“.

Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16. По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

Чтобы верно подключить провод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). Провода СИПа 2х16 помечены цветом, “красный”- фазный провод СИП 2х16, “синий” – нулевой провод СИП 2х16, либо фазный провод – обычный черный, а нулевой – помечен синим цветом.

  • Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединили скруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо “не допрокалывают” провода, либо могут “перерубить” вводной провод к дому, вообщем, получилось бы плохое соединение проводов. Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.
  • Оставили большой запас провода СИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.

Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.

Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.

Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16.

Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.

Спасибо за внимание

Подвеска провода СИП к столбу: пошаговая инструкция

Прокладка осуществляется с помощью провода, имеющего стандартное сечение 16 кв.мм. Температура воздуха в момент монтажа не должна превышать 20°С.

Монтаж провода на деревянной опоре выполняется поэтапно:

  • подвеска крепежных элементов;
  • размотка СИП;
  • натяжение и закрепление ВЛИ (самонесущий провод и воздушная линия);
  • установка буферных зажимов;
  • отвод ответвлений от электрической цепи;
  • заземление;
  • установка защиты от падения напряжения.

Прокладка крепежных устройств выполняется для фиксации металлических зажимов, удерживающих кабель. Процедура включает в себя закрепление на опоре крючков. Крепление происходит в соответствии с техническими особенностями и с учетом проектной документации.

Далее, используя механическую лебедку, разматывается жгут. Для того чтобы избежать повреждения изоляции, применяются раскаточные ролики. Спонтанное раскручивание предотвращается вертлюгом. Если в процессе работы не использовать это приспособление, тогда может произойти обрыв изолированного провода. Обязательно применение раскаточного инструмента типа РО 1000 и набора для протяжки типа ETC185 или ETC70.

Ввод в шкаф учета

Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.

СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.

Как решается данная проблема читайте в отдельной статье.

Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).

Такие есть в наличии у EKF.

Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.

Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.

Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.

Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.

Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.

Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.

Технология монтажа

Итак, из всех перечисленных способов наиболее оптимальным является подключение СИП к вводному автомату в щитке. Такой вариант монтажа рассматривается на видео ниже:

Чтобы подключить самонесущий изолированный провод к автоматическому выключателю, его необходимо предварительно обжать. Как это выглядит, можете просмотреть на видео-обзоре:

Если же под рукой нет штыревых наконечников, есть еще один вариант, не самый надежный, но все же ему есть место быть. Интересное решение, как подключить СИП к автомату предоставлено в этом видео примере:

Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!

Наверняка вы не знаете:

  • Как соединить СИП с медным кабелем
  • Как провести электричество на участок
  • Технические характеристики провода СИП
  • Как собрать распределительный щит своими руками

Как соединить СИП с сипом. Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
