Разновидности
Как сделать наливной пол, мы рассматривали в одной из статей, сегодня поговорим о монтаже теплого водяного пола.
Сегодня можно остановиться на одной из следующих систем:
- Бетонной. Трубы системы подогрева заливаются бетоном. Далее заливается выравнивающий раствор, и укладывают облицовку. В качестве облицовочного напольного покрытия чаще всего используют кафельную плитку.
- Настильной. Используют под деревянные покрытия. Укладка контуров проводится на лаги. Чаще используется этот вид в тех домах, где невозможно залить покрытие бетоном, так как строение не выдержит большой вес.
Сверху системы укладывают деревянный материал и облицовывают напольным покрытием, часто это бывает линолеум или ламинат, но, если усилить основу вполне можно уложить и кафель.
- Деревянной. Этот вариант не подходит для тех, у кого планируется укладка теплого пола под плитку. Монтаж данной системы проводится по той же схеме, как и в случае с настильным видом, но трубы тут укладываются не на лаги, а между ними. Для укладки, предварительно необходимо соорудить настил.
Определяясь с тем какой водяной теплый пол под плитку вам нужен, останавливайтесь на последних двух типах только, если помещение хорошо утеплено. Если не прислушаться совета, то при отключении тепла, в комнате станет холодно.
Что касается бетонного вида водяного теплого пола, то даже при отключении отопления, на протяжение некоторого времени в комнате будет уютно и тепло.
Подготовительные работы
Этап подготовки начинается с проведения замеров и расчётов для определения мощности системы. В учёт идёт расположение помещения, её площадь, наличие балкона. Когда квартира расположена на первом этаже, или в ней есть незастекленный балкон, теплопотери выше. Следовательно, мощность водяного пола должна быть больше.
Подключение коллектора
Первоначально для коллектора подготавливается ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подводится весь необходимый трубопровод. При покупке коллектора нужно учитывать количество возможных подключений. Вместе с коллектором монтируются запорные вентили, отводчик воздуха и необходимые разветвители. Для правильной циркуляции воды на трубопроводе устанавливают насос.
Видео — Монтаж теплого пола. Установка коллектора
Когда установка распределительного коллектора завершена, можно приступать к подготовке поверхности основания пола. Полностью убрать старое напольное покрытие, вычистить от мелкого мусора и сколов. Проверить уровень пола, неровности основания нужно устранить. При значительных изъянах, возможно, потребуется дополнительное выравнивание цементной стяжкой.
Краткое описание «пирога» и задач возложенных на стяжку
Стяжка для тёплого пола
Для чего нужна стяжка:
Во-первых, для защиты водяных труб от повреждения;
Во-вторых, для равномерной теплопередачи на поверхности пола;
В третьих, для тепло и звукоизоляции со стороны нижних уровней перекрытий.
Для начала перечислим все «классические ингредиенты пирога».
Итак — материалы для тёплого водяного пола
Снизу-вверх:
- На основании пола — бетонная стяжка;
- Гидроизоляция (по необходимости исходя из близости грунтовых вод);
- Утеплитель. Он нужен для предотвращения (снижения) теплопотерь в землю, неотапливаемый подпол или потолок соседа снизу. Обычно это пенополистирол плотностью от 40 кг/м³ и выше или базальтовая плита специальных «половых» марок. Толщина утеплителя – требует расчёта исходя из ряда условий;
- Плотная п/э плёнка, в два слоя;
- Водяная труба, уложенная на арматурной сетке и скреплённая с ней хомутами. В тех местах труб, где проходят компенсационные швы, надевают гофру;
- Бетонная стяжка, например, вот отличный и доступный вариант;
- Подложка. Её материал зависит от того каким будет финишное покрытие (под плитку, ламинат, паркет и т.д.);
- Финишное покрытие.
Это «классический пирог». В зависимости от конкретной ситуации меняется «начинка» и технология.
От чего зависит толщина стяжки: От конструктивных особенностей помещения и намерений заказчика, из которых главные:
- а) характеристики перекрытия (грунт, плита перекрытия и т.д.);
- б) материалы финишного (напольного) покрытия;
- в) предполагаемые нагрузки на поверхность;
- г) температура теплоносителя и необходимая температура воздуха в помещении.
Подготовительный этап
Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:
- Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
- Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
- Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
- Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.
Особенности полипропиленовых труб
Для прокладки тёплого пола в цементную стяжку в качестве материала, из которого сделаны трубы, выбирают полипропилен по ряду причин:
- Полипропилен, в отличие от ряда других материалов, хорошо лежит в цементной стяжке, обладает особой прочностью и стойкостью.
- Тёплый пол с трубами из полипропилена выходит дешевле тёплого пола из других материалов.
- В отличие от изделия из металлопластика хорошо переносит перепад температур и не лопается при замерзании.
- Малый вес является преимуществом при их транспортировке и работе.
- Не имеют коррозии.
- Хорошо лежат в стяжке, в то время как изделия из металлопластика нельзя закатывать в бетон.
- Высокая эффективность теплоотдачи.
- Работа полипропиленовых труб без потери качества осуществляется до 50 лет.
Существуют и недостатки в использовании:
- Их нельзя использовать в помещениях с повышенной пожароопасностью. Оптимальной рабочей температурой для них является +75°C. Максимальной — 95°C.
- В отличие от ряда других плохо гнутся, из-за чего уложить их с шагом менее 13 сантиметров является проблематичным. Однако обычно используется больший шаг при укладке.
- Необходимо использовать трубы с армированием, так как однослойные в стяжке могут сильно деформироваться.
- Монтаж невозможен в суровых климатических условиях, так как температура теплоносителя в тех местах составляет свыше 110°C.
Рекомендуем ознакомиться: Где используется ППР (полипропиленовая) труба?
Полипропилен является одним из рекомендуемых материалов для тёплого пола в бетонной стяжке, его часто выбирают как материал, с которым можно работать самостоятельно. Ниже подробно рассказано, как сделать тёплый пол в бетонной стяжке из полипропиленовых труб.
Расчет количества труб
Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

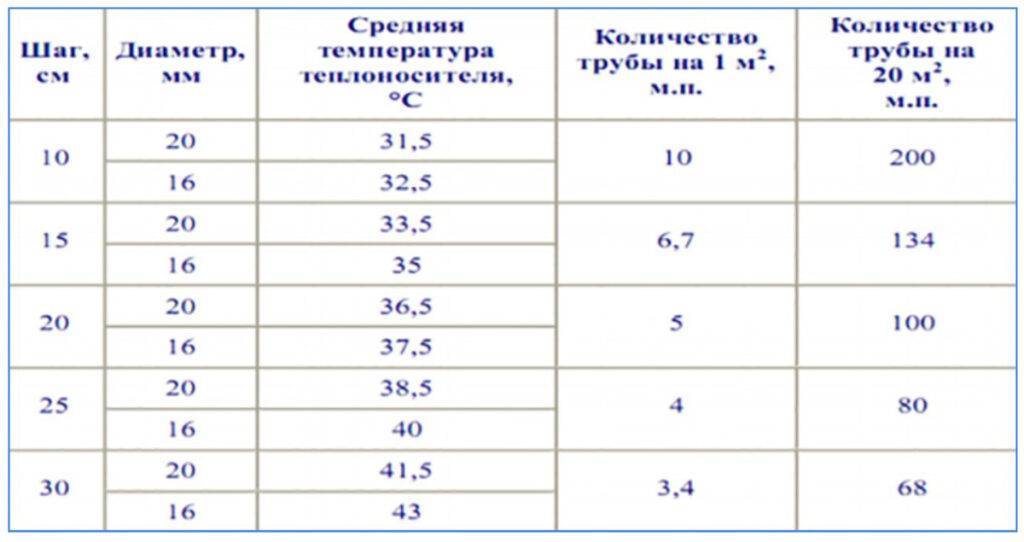

Чтобы выяснить точно шаг укладки труб, используют разные методики
Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1
м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.
Какие данные нужны для расчета?
Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.
Собираются исходные данные:
- Желаемая температура над полом:
- Схема укладки контура;
- Расстояние между элементами трубопровода;
- Максимальная длина используемой трубы;
- Число используемых контуров с разной длиной;
- Возможность присоединения петель к одному насосу и коллектору, число такие соединений.
Расстояние между трубами в контуре
По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.
Допустимая длина контура
Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.
Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.
Специалисты рекомендуют следующие размеры в контуре:
- Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
- Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
- Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.
Как рассчитать контуры с разной длиной?
Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.
Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.
Возможность подсоединения к одному насосу и коллектору
Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.
Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.
Как посчитать петлю?
После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:
Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.
Какая температура должна быть в комнатах частного дома?
Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.
Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:
- В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
- Коридор или прихожая (все проходные места) – 35 градусов тепла;
- Ванные и места с высокой влажностью – до 33 градусов тепла.
Нюансы монтажа теплого пола
В процессе укладки трубопровода под пол возникает много нюансов, на которые нужно обращать внимание:
- При использовании для обустройства системы жестких труб расстояние между их креплениями может составлять около метра. Соответственно, в случае с более податливыми материалами шаг крепления должен быть меньше.
- Максимальная жесткость конструкции достигается при помощи саморезов и дюбелей, в небольшом количестве вбитых прямо в пол.
- Количество стыков трубопровода нужно сводить к минимуму – это уменьшает вероятность протекания системы.
- Заливая систему стяжкой, поверхность пола нужно удерживать ровной – это значительно упростит дальнейшую укладку напольного покрытия.
- Распределительные элементы нужно устанавливать в легкодоступных местах. В квартире они чаще всего крепятся в небольшой стенной нише, а в домах – монтируются в подвальном помещении.
- Экономия на материалах редко приводит к хорошему результату, поэтому стоит подбирать только качественные и надежные материалы.
Заключение
Теплый пол – это современная отопительная система, способная работать как самостоятельно, так и в связке с другими видами прогрева жилья. Перед прокладкой такой системы нужно обязательно изучить все ее аспекты – например, разобраться, как рассчитывается расстояние между трубами водяного теплого пола – и только после этого приступать к работе. Если же все сделать правильно, то готовая конструкция будет хорошо прогревать помещение в любое время года.
Выбор коллектора
Во время самостоятельного монтажа водяного теплого пола, важно выбрать правильно коллектор. Но предварительно нужно знать популярные виды и выбрать более подходящий вариант
Разновидности коллекторов и их характеристики:
- С выходами под евроконуса.Данный вид считается самым простым, так как представляется трубой с внутреннее и наружное соединение контура отопления. Но, для того, чтобы включить в систему подогрева, необходимо множество дополнительных деталей.
- С выходами для подключения и вентилями регулировки. Данные модели чаще всего китайского производства. Через некоторое время использования из-под ручек вентилей начинает просачиваться теплоноситель. Такие варианты, больше подходят для установки в домах с небольшими комнатами, где на комнату достаточно одного отопительного контура.
- Для подключения контуров из металлопластиковых материалов.Данный коллектор оснащен фитингами и регулировочными кранами. Дополнительно модель можно оснастить термостатами, которые постоянно будут поддерживать установленную температуру.
- С расходомером и гнездом под сервопривод.
Эти детали дают возможность контролировать температурные показатели в каждом из контуров.
Выбрав все компоненты, и создав проект, можно приступать к монтажу системы водяных теплых полов.
Тестирование водяного пола
Перед заливкой пола необходимо обязательно протестировать его в условиях повышенного давления и температуры, для чего используется следующая технология:
- Система полностью заполняется теплоносителем;
- Давление в контуре доводится до 5 бар;
- Поскольку давление будет постепенно падать до 2-3 бар, предыдущую операцию нужно будет повторить несколько раз;
- В процессе нагнетания давления нужно осмотреть все трубопроводы и соединения на предмет протечек;
- Давление устанавливается на уровне около 1,5-2 бар (рабочее давление), после чего система оставляется в таком состоянии на сутки;
- Если давление за сутки не упало, то нужно установить максимальную рабочую температуру и подождать, пока теплоноситель пройдет по всем контурам;
- Если на каждом участке системы в течение суток удерживается схожая температура, то система работает нормально.
После проверки, которая подтвердила работоспособность системы, остается лишь залить финишную стяжку.

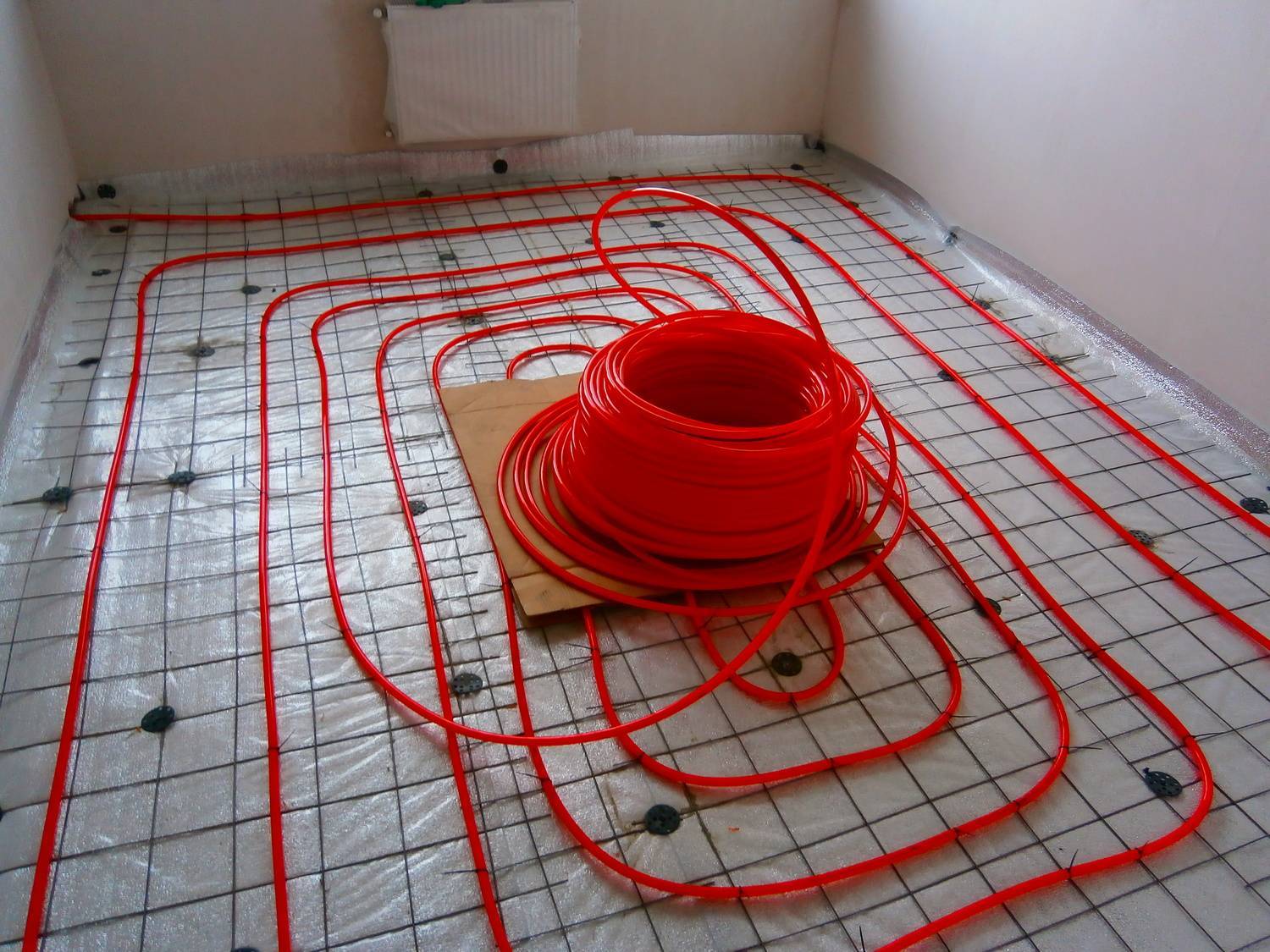

Укладка теплого водяного пола
Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:
- Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола - Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.
Водяной теплый пол в стяжке
Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.
Какую систему выбрать
По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.
Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.
Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.
Процесс монтажа водяного теплого пола
Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.
Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.
Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия
Важно уметь гнуть, формуя пазы для труб
Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.
Можно ли удлинять трубы, если не хватило длины?
Как известно, делать петлю тёплого водяного пола лучше цельной, это придаёт системе надёжность, а соединения осуществлять в местах крепления с коллектором. При большом размере обогреваемого помещения рекомендовано разбивать площадь на несколько ветвей.
Чтобы не ошибиться в размере петли, следует правильно произвести расчёт. Для этого можно воспользоваться онлайн-калькулятором.
Однако, удлинить контур тёплого пола при необходимости всё же можно, путём подсоединения к нему недостающего участка трубы, что кстати по Госту разрешено. Наращивать петли пола с обогревом возможно по различным методикам, для этого используются стыковые соединения — чаще пресс-фитинги.
Подводя итог можно сказать, что соединение труб тёплого пола допустимо, и есть различные способы. Но практичнее и надёжнее укладывать цельную петлю, особенно под стяжку, чтобы в случаи протечки не пришлось разрушать бетонный слой.
Кроме того, следует отдавать предпочтение качественным трубным изделиям и соединительным деталям, от проверенных производителей. В таком случаи, нагревательный пол вам прослужит долго и будет создавать комфортную атмосферу в доме.
Неправильно подобран циркуляционный насос
Подобранный циркуляционный насос малой мощности не сможет обеспечить циркуляцию теплоносителя в тёплых полах. Что приведёт к частичному не прогреву тёплого пола. Часть пола будет греться, а часть нет.
Насос большей мощности будет «жрать» электроэнергию. С учётом того, что циркуляционный насос тёплого пола работает 24 часа в сутки весь отопительный сезон, сумма за электричество может набежать не слабая.
Кто-то на это не обращает внимания, а кому-то лишняя одна — две тысячи рублей в месяц нелишняя. При этом электричество будет и дальше дорожать, а значит переплата со временем будет только увеличиваться.
Не стоит забывать, что чем мощнее циркуляционный насос, тем он дороже.
Совмещение на одной коллекторной группе тёплых полов и радиаторов
У радиаторов и петли трубы тёплого пола разное гидравлическое сопротивление. Установив радиаторы отопления на коллектор тёплого пола, может получиться так, что радиаторы греют, а тёплые полы нет. В них просто нет циркуляции.
Теплоноситель циркулирует через радиаторы, потому что у них сопротивление меньше. Можно закрутить краны радиаторов, таким образом, создав на них сопротивление и тёплые полы начнут работать. Но тогда мощность радиаторов снизится в разы и их мощности будет не хватать.
На теплый пол один коллектор, на радиаторы другой
Конечно, можно рассчитать и подобрать подходящие радиаторы. Но намного дешевле будет установить коллекторы для радиаторов и коллекторы для водяного тёплого пола.
Необходимая длина петли трубопровода при монтаже пола с подогревом
Несоответствие длины может привести к значительной разнице температур на разных участках пола.
Расчет длины петли производят исходя из температуры теплоносителя на выходе, которая не должна быть ниже первоначальной более, чем на 10 градусов С.
Если увеличить скорость воды с помощью насоса для исправления ситуации, то появится шум в системе, а энергозатраты увеличатся.
Двойной змеевик или спираль используют при большой длине, так как подающая и обратная петля укладываются рядом друг с другом, что обеспечит равномерное тепло пола.
В том случае, когда при монтаже невозможно использовать только одну петлю, прибегают к делению нескольких участков пола с отдельными петлями.
Это относится к большим нестандартным планировкам помещения. При таком раскладе форма укладки принимает вид квадрата или прямоугольника в соотношении сторон не более 1:2.
Расчет стоимости
Ориентировочный расчет стоимости водяного теплого пола для дома с активной площадью подогрева 100 м2:
- Упаковка экструдированного пенополистирола Пеноплэкс толщиной 5 см стоит примерно 1150 рублей. Площадь материала в ней 5,04 м2, значит нам понадобится 20 упаковок утеплителя, итого 23000 рублей.
- Армированная сетка 15*15 см, из прутков 5 мм стоит 53 рубля за квадратный метр, значит всего на армирование у нас уйдет 5300 руб.
- Рулон полиэтиленовой гидроизоляции 200 мкм имеет площадь 300 кв. м., и стоит 3800 рублей.
- Цена на метр металлопластиковой трубы – 40 рублей. При укладке с шагом 15 см, расход составит 6,7 погонных метра на квадрат, итого нам потребуется 670 метров трубы стоимостью 26800р. Плюс дополнительный запас на подвод контуров к коллектору.
- Демпферную ленту для экономии сделаем своими руками из вспененного полиэтилена, потребуется около 30 квадратных метров. Цена полиэтиленовой подложки толщиной 8 мм составляет примерно 22 рубля за квадрат, итого 660 р.
- 2 коллектора от Valtec на 7 контуров обойдутся в 3200 р.
- 14 фитингов для подключения труб к коллектору будут стоить 1610 р.
- Готовый смесительный узел с насосом на 7 контуров стоит 14500 р.
- Плюс прибавим сюда дополнительные расходы на крепеж (саморезы, нейлоновые стяжки) +1000 р.
- Итого материалы обойдутся вам в 79870 рублей, без учета покупки котла.
Стоимостной расчет теплых водяных полов показан на фото
Стоимость стяжки для пола вместе с работой из пескобетона толщиной 6 см составляет примерно 480 рублей за метр, итого +48000 руб.
Если вы будете нанимать мастеров, дополнительно нужно учесть стоимость укладки труб, изоляции, сетки и испытания системы. Итоговая стоимость монтажа системы под ключ составит примерно 1500 рублей за квадратный метр.
Плюсы теплого водяного пола
Хорошо смонтированная отопительная система способна привнести в жилище комфорт, создав благоприятные для жизни условия и идеальное температурное поле. К достоинствам теплых полов относят:
- доступность – подбор материалов и способ монтажа могут быть осуществлены в любой ценовой категории;
- комфорт – монтаж отопительной напольной системы помогает создать правильную циркуляцию теплых потоков;
- безопасность – покрытие абсолютно безопасно в эксплуатации;
- гигиеничность – в отличие от стандартных систем отопления, от теплых полов вместе с нагретым воздухом вверх не поднимается большое количество частичек пыли и грязи;
- экономичность – двойная экономия при использовании теплых полов заключается в безотходном монтаже материалов и сохранении ресурсов при равномерном обогревании пространства;
- прочность – при правильно произведенных укладочных работах водяные полы представляют собой прочную и долговечную систему с продолжительным сроком эксплуатации;
- саморегуляцию – прогрев воздух до определенной температуры, теплый пол продолжает поддерживать заданный режим без вмешательства со стороны пользователя.
Теплый водяной пол
Как показывает практика, утеплить полы, смонтировав водяную систему, можно в любом жилом помещении, где теплопотери не превышают 69-80 Вт/м². Для строений с показателем от 80 до 102 Вт/м² установка водяного пола сопровождается укладкой верхнего бетонного покрытия.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Выбор труб
Важным моментом в устройстве теплых полов является выбор труб. Поэтому отдавать предпочтение лучше всего изделиям производителя, дающего гарантию на свой товар более 30 лет и обязующегося в случае брака, неисправностей или иных неполадок выплатить компенсацию или полностью возместить стоимость материала.
| Наименование | Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы | Цена, руб. Приведена цена погонного метра |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м | 55 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 20 x 2,0 мм, 100 м | 83 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 26 x 3,0 мм, 50 м | 145 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 32 x 3,0 мм, 50 м | 215 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 40 x 3,5 мм, 25 м | 575 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м | 50 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 20 х 2,0 мм, 100 м | 69 |
Труба для теплого пола УПОНОР
При монтаже изгиб труб может варьироваться от 45 до 90°С, что может усложнить процесс укладки материала. К тепломагистрали предъявляются следующие требования:
- прочность;
- износостойкость;
- долговечность;
- достаточная теплопередача;
- низкий показатель теплового расширения;
- нейтральность к воде;
- способность выдерживать температуру до 120°С.
Укладка металлопластиковой трубы
Самые популярные материалы для теплоносителей:
- металлопластик;
- полиэтилен.
Трубы теплого пола полиэтиленовые
