Основные причины, приводящие к поломке электропроводки
При грамотном подборе качественного кабеля и соблюдении технологии монтажа проводка служит довольно длительно, не причиняя никаких проблем владельцам.
Но по факту часто происходит нарушение работы электросетей, которое провоцируют следующие причины:
Эксплуатация провода продолжительное время
В старых зданиях обычно ставили алюминиевые провода, которые имеют свойство быстро разрушатся, да и любые другие со временем стареют, пластиковая изоляция становится неэластичной, хрупкой, ломается. В трещинах начинаются токи утечки, которые при отсутствии УЗО не удастся сразу выявить, проводимость снижается, сопротивление растет, возможно даже возникновение замыкания и полная остановка электротока.
Повреждение кабеля во время ремонта
Чтобы вбить гвоздь или просверлить отверстие в стене, необходимо знать трассу проложенных электросетей. Иначе можно попасть в провод, вызвав его обрыв, а порой и короткое замыкание. Иногда задевается лишь участок кабеля, что приводит к полному разрушению жилы через определенное время.
Некачественная проводка или электромонтаж, выполненный с ошибками
Плохой кабель изнашивается быстрее. При колебаниях напряжения слабые провода будут перегреваться, поврежденные места при перегрузке сети могут воспламениться.
Чрезмерная нагрузка на один кабель
Если на один тройник или удлинитель приходится несколько приборов с большой потребительской мощностью, это может вызвать перегрев, расплавление изоляции и обрыв электропроводки.
Порядок устранения обрыва скрытого кабеля
После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.
Дальнейший порядок действий таков:
- Развести в стороны концы оборванного кабеля.
- С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
- Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
- Соединить и заизолировать поврежденные провода.
- Устранив повреждение, закрыть коробку крышкой.
- Заштукатурить ранее вскрытый участок штробы.
Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.
На видео показан процесс восстановления провода:
После заделывания электрической канавки подавать напряжение на восстановленный кабель не следует, пока штукатурка полностью не высохнет.
Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.
Выявление неисправностей в проводке освещения
Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».
При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля. Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.
Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

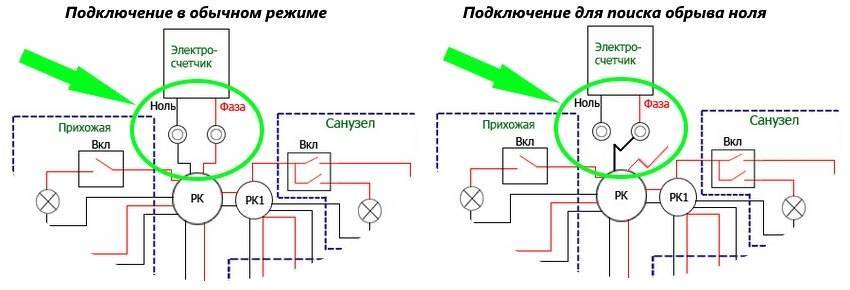

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.
Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.
Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:
- Детектор скрытой проводки – небольшое по габаритам, буквально карманное устройство с высокой чувствительностью. С его помощью без без проблем можно быстро найти обрыв под толщей стройматериалов и отделки в 10-20 см.

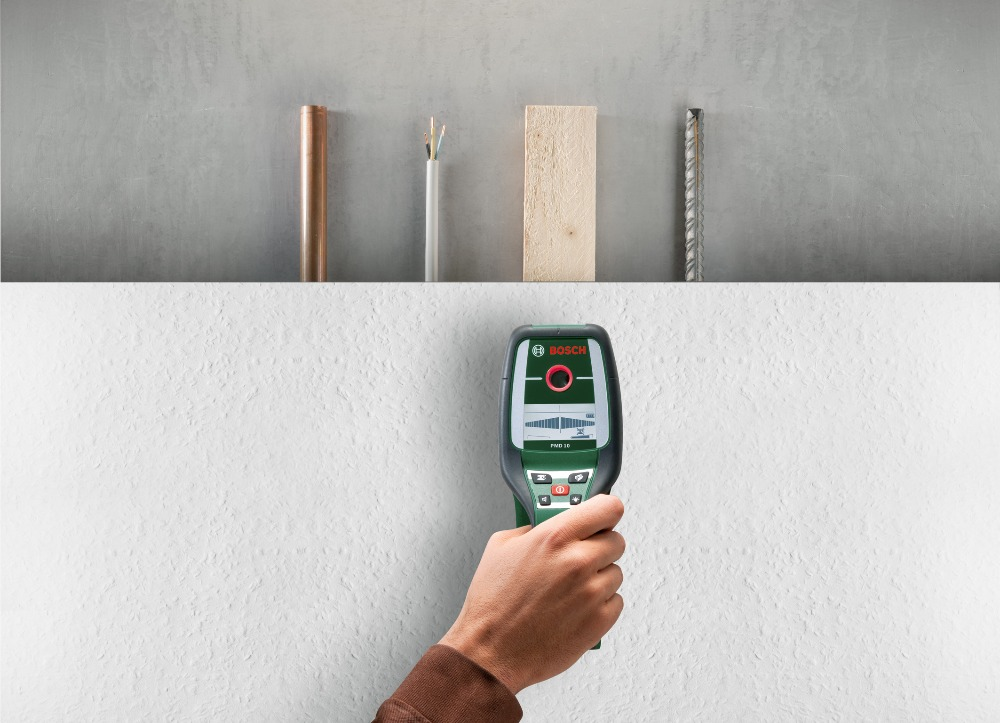

- Сканеры скрытой проводки распознают не только проложенную в стене проводку, но и замоноличенные металлические и деревянные закладные, арматуру, направляющие. Чтобы устройство искало электрокабель, нужно выбрать соответствующую функцию.
- Приборы для поиска скрытой проводки снабжают дисплеями и устройствами звуковой сигнализации. Детектор покажет и обозначит звуком, как трассу, так и точку ее повреждения.

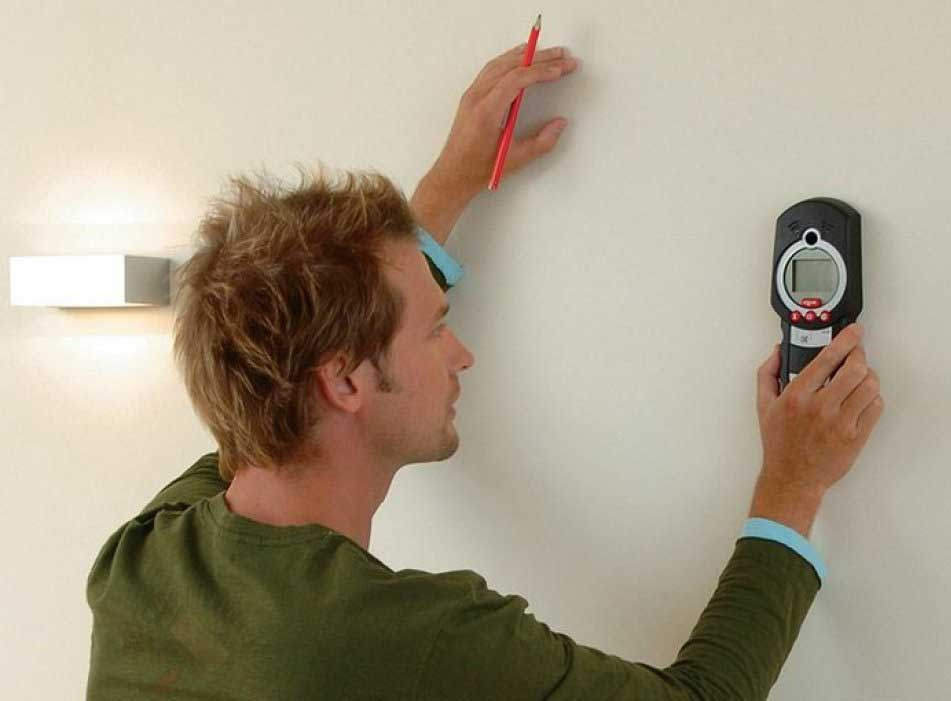

- Обозначенное детектором место надо отметить прямо по отделке. Затем следует отключить электропитание, после чего можно приступить к штроблению стен для ремонта проводки.
При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.
В каких случаях нужно устанавливать расположение проводки
Навигация по странице
Поводов, чтобы найти электрический провод в стене, множество. Основные причины представлены ниже:
- Перепланировка квартиры. Процедура используется при необходимости расширения или переноса дверных проемов. В противном случае кабель в стене можно случайно повредить.
- Обрыв цепи. Относится к серьезным проблемам, когда повреждения скрытые. Тогда нужно отыскать прорыв в фазном или нулевом проводнике, операция занимает много времени. При обрывах лучше сразу обращаться за помощью к профессиональному электрику.
- Создание дополнительных отверстий. Перед тем, как повесить на стену полку, картину нужно предусмотреть возможность появления неприятных последствий. Проверка необходима, даже если теоретически на данном бетонном участке панельного дома нет линии. Некоторые строители нарушают правила выкладывания шнуров, что отразится на их работоспособности.
Покупка нового жилья не гарантирует правильной установки электрокабелей. Заранее обнаруженная сеть избавит от случайных повреждений, но в этом случае лучше привлечь специалиста, чтобы не тратить время на поиск собственными силами.
Нахождение обрывов цепи
Поиск места разрыва
При помощи таких самодельных устройств можно найти место обрыва скрытой проводки. При обнаружении разрыва контакта прибор перестанет издавать звуковые сигналы, изменится характер шумов или погаснет индикаторная лампочка. Однако у этих приборов есть один весомый недостаток: обнаружение кабеля невозможно, если скрытая проводка находится на глубине более 5 см.
Но если в стене проходит арматура или другой металлический элемент, то обнаружение скрытых кабелей затрудняется, т.к. появятся ложные сигналы. Это нужно учитывать.
Для максимально точного поиска обрыва скрытой проводки используются искатели, имеющие возможность дополнительной настройки, которая позволяет игнорировать большие металлические предметы в стене. Такая функция исключает подачу ложных сигналов. Если есть прямой доступ к проводке по всей длине, то поврежденный участок зачастую видно невооруженным глазом. В случае, когда видимых повреждений нет, поиск места обрыва электропроводки можно осуществить при помощи обычного тестера. Алгоритм действий будет следующий:
- первым делом необходимо обесточить помещение, отключив подачу электричества в электрощите;
- после необходимо зачистить провод в двух местах: на выходе распределительного блока и на расстоянии 1 метр от сделанной насечки;
- на этом отрезке замеряется сопротивление, после делается еще одна насечка через 1 метр и процедура повторяется;
- сопротивление на всех измеряемых промежутках должно быть одинаковым. Когда прибор найдет участок, на котором значение сильно отличается или вовсе отсутствует, в этом месте и произошел обрыв.
Если нет возможности купить специальный искатель, но есть огромное желание решить проблему без посторонней помощи, можно собрать примитивный прибор для поиска обрыва проводки своими руками.
Все что понадобится, это рабочий патрон, лампочка, два одножильных провода, нож, пассатижи и электроизоляционная лента.
В патрон вкручивается лампочка, подсоединяются провода. С других концов зачищается изоляционный материал на 4-5 мм от края.
Обнаружение обрыва проводки заключается в подключении тестера к проверяемому проводу, на котором ножом необходимо сделать насечки (перед тем, как зачищать кабель, нужно отключить подачу электричества).
https://youtube.com/watch?v=zNSVKAwadZw
При обнаружении участка, на котором лампочка на тестере не загорится, нужно начать двигаться в обратном направлении, делая насечки на меньшем расстоянии. После обнаружения искомого места поврежденный участок проводки заменятся, все сделанные засечки необходимо заизолировать.
Желательно узнать расположение скрытой проводки и составить подробную схему до того, как случится обрыв. Это обезопасит от повреждения кабелей при проведении ремонтных работ. При случайном попадании в скрытую электропроводку в лучшем случае обесточится помещение, в худшем – будет нанесен вред здоровью человека.
Основные измерительные и индикаторные приборы необходимые для ремонта
Для обнаружения и устранения неисправностей в домашней проводке не требуется много дорогостоящих приборов. Достаточно индикаторной отвертки и тестора или мультиметра.
Индикаторная отвертка
Индикаторная отвертка может быть трех видов:
- С неоновой индикаторной лампой, ток с фазного провода поступает на наконечник, через сопротивление на лампу, потом на контакт ручки, куда касается человек. Тело работает как конденсатор в этой схеме. Токи очень малы для поражения человека, но достаточны чтобы засветить лампочку. Таким индикатором можно определить фазу с напряжением от 60В.
- Индикаторы со светодиодным индикатором имеют автономное питание на батарейках, принцип действия аналогичный неоновой отвертке. В этом случае схема включает в себя биполярный транзистор, который усиливает чувствительность к электрическому полю. Можно определить не только фазу с напряжением до 60 В, но и выявлять места обрыва в кабелях и скрытой проводке.
Фото №3. Индикаторная отвертка со светодиодной лампой
Индикаторные отвертки с жидкокристаллическим дисплеем имеют, светодиодный, акустический индикатор и показывают напряжение в вольтах.
Мультиметры
Эти приборы универсальны ими можно измерять, ток, напряжение, сопротивление и использовать в качестве индикатора для прозвонки целостности проводов, выявлять короткое замыкание в цепи.
Фото №4. Одна из моделей цифрового мультиметра
Удобно пользоваться моделями с цифровой индикацией, современные приборы выпускаются с токо-измерительными клещами, что позволяет измерять токи нагрузки в цепи бесконтактным методом.
Таблица №2 Сравнительные характеристики мультиметров серии ДТ-83
Дефекты в шнурах питания
Проблемные места
Чаще всего поломка металлической жилы возникает:
- около корпуса;
- у места крепления вилки или штекера;
- в месте соединения нескольких проводов.
Крепление у корпуса
Электрический провод любого переносного бытового прибора (фена, утюга, дрели и других ручных электроинструментов) выходит из корпуса, в котором он жестко зафиксирован, как показано ниже на фото.
При работе прибора шнур постоянно изгибается. Около места крепления наиболее часто создаются крутящие усилия, воздействующие на металл жилы. Для уменьшения радиуса изгиба со снижением разрушающей нагрузкой используется защитная трубка из резины или пластичных материалов.
Она выполняет свою роль, продлевая ресурс провода, но ограничена по длине. Место возле окончания трубки, как показывает практика, чаще всего создает обрыв провода.
Около этого места довольно часто создается изгиб, который со временем может обеспечить обрыв провода.
Другие проблемные участки
Большое количество людей пользуется наушниками. Их проводники выполнены многопроволочным плетением из очень тонких жил: они часто подвергается скручиваниям и деформациям.
При таких изгибах создается обрыв. Чаще всего он происходит около:
- наушников;
- штекера;
- соединителя.
Участки провода, подвергающиеся частым изгибам, наиболее склонны к повреждениям. Они требуют бережного обращения при эксплуатации и пристального внимания во время ремонта.
Методика поиска обрыва провода в шнурах питания
Благодаря относительно короткой магистрали удобно использовать три метода:
- Визуального наблюдения;
- Прощупывания руками;
- Электрических проверок.
Визуальный осмотр
Если внимательно присмотреться к проблемным местам, то можно обнаружить на них следы обрыва по повреждениям изоляции, изменению цвета или снижению общей толщины.
Это явные признаки того, что здесь произошел обрыв провода или он скоро наступит.
Проверка пальцами
Прощупывание
Тонкие проводники от наушников, зарядок и подобных устройств можно аккуратно проверить руками на ощупь.
Их изоляцию следует с усилием понажимать пальцами, немного погнуть в проблемных местах, подвергнуть растяжению или сжатию.
Проверка под нагрузкой
Шнур низковольтных устройств допускается подключить с обеих сторон к блоку питания и работающему прибору, несколько раз изогнуть его в проблемных местах, чтобы наблюдать по поведению устройства о восстановлении или пропадании электрических контактов.
Отдельные провода 220 вольт
Рекомендую выполнять их проверку только при отключенном питании. Работать с проводом под напряжением могут только обученные электрики, обязанные пользоваться электрозащитными средствами, строго соблюдать организационные мероприятия.
Если в проблемном месте потянуть проводник в разные стороны двумя руками, то нагрузка разделенным металлом не будет восприниматься, а ляжет на изоляцию, которая станет растягиваться. Повреждение обрыва металла жилы будет видно при изгибе.
Электрические проверки
Пользование индикаторами и измерительными приборами обеспечивает быстрый и достоверный поиск места, где произошел обрыв провода. Ими можно поочередно прозвонить каждый участок цепи, сразу выявить его неисправность.
Принцип определения электрического сопротивления основан на свойстве тока протекать только по замкнутому контуру.
Электрическое сопротивление металла целой жилы имеет очень маленькую величину. Многие современных приборы при прозвонке дополнительно указывают на него звуковыми эффектами.
Если в проверяемой схеме возникает разрыв жилы, то тока не будет: измерительный прибор покажет сопротивление воздушной среды, которое близко к бесконечности.
Технологию поиска и ремонта провода в наушниках Fhillips показывает владелец видеоролика Антон Баитов.
Как найти скрытую проводку своими руками
Визуальный осмотр
В первую очередь следует осмотреть стену. Если вы делаете ремонт и у вас есть возможность убрать обои со стены, то нахождение скрытой проводки в разы облегчается. Зачастую ее устанавливают в специальных желобах бетонной стены, а сверху покрывают штукатуркой. Как бы ни старался мастер, отличия всегда можно заметить. Места, где проходит скрытая проводка будут отличаться выступами или впадинами.
Важно! Если вы собираетесь производить полную замену проводки, то полное определение скрытой электропроводки не нужно, достаточно найти один из концов и за него выдернуть весь кабель из стены.
При помощи радиоприемника
Так называемый «дедовский» способ. Для него необходим аналоговый радиоприемник. Его нужно настроить на частоту 100 кГц, и прислонить стене. Необходимо таким образом «прощупать» всю стену, и при обнаружении скрытой электропроводки в динамиках приемника раздастся звук помех.
Важно! Если у приемника есть антенна, то ее необходимо выдвинуть и «прозванивать» стену именно ей.
Следует помнить, что во время проверки сеть должна работать, так как приемник реагирует на электромагнитное поле, которое образуется в результате тока идущего по проводам. Также не стоит прикасаться антенной или самим приемников (если у него нет выдвижной антенны) к стене.
При помощи индикаторной отвертки
Почти у каждого мастера среди инструментов найдется индикаторная отвертка. Она представляет собой обычный инструмент, в рукоятке которого находится небольшой светодиод. Обычно у такого инструмента есть три степени чувствительности для определения напряжения.
«О» – определение фазы. «L» – бесконтактное определение проводки с низкой чувствительностью и «H» – определение скрытой проводки с высокой степенью чувствительности (именно этот способ и придет нам на помощь).
Индикаторную отвертку следует взять за жало и поднести рукоятку к стене. Однако следует помнить, что радиус определения проводки таким способом очень мал. И, если слой штукатурки слишком большой или обои слишком толстые, то поиск скрытой электропроводки в квартире закончится неудачей. Так же способ довольно неточный, так как кабель может лежать примерно в 5-15 см от места, где засветился индикатор.
Следует помнить, что согласно нормам, скрытая проводка должна устанавливаться либо вертикально, либо горизонтально, а все изгибы должны проходить под 90 градусов. Запрещено устанавливать кабель по диагонали или какими-либо другими способами. Поэтому поиск следует начинать от розетки или выключателя вверх или в сторону.
При помощи транзистора и мультиметра
Еще один простой способ, как обнаружить скрытую проводку в стене. Для этого способа понадобится обычный полевой транзистор и мультиметр. Полевые транзисторы можно купить на любом радио-рынке или в соответствующем магазине. Их стоимость составляет около 10-15 рублей и подойдет любая модель.
Обычно у транзисторов имеется три ножки – Сток, исток и Затвор (они же Коллектор, Эмиттер и База). Сток и исток необходимо подключить к выходам мультиметра (полярность не важна). Чтобы было удобнее, щупы детектора можно обмотать скотчем. Ножку Базы (Затвора) следует отогнуть (чтобы получилось подобие антенны).
Получившееся устройство работает по следующему принципу. Сопротивление транзистора несколько сотен Ом, однако при приближении к электромагнитному полю, оно увеличится, что и фиксирует прибор. Это объясняет как «прибор» обнаруживает скрытую проводку в бетонной стене.
Для повышения чувствительности такого самодельного устройства, к «затвору» можно припаять тонкий медный провод диаметром до половины миллиметра и длиной не более 10 сантиметров.
Если же своими руками найти скрытую проводку не удалось. То следует воспользоваться специальной аппаратурой, так как она помогает отыскать скрытую проводку в стене.
Где искать обрыв провода
При мигании света в доме, его полном исчезновении, искрении, задымлении, срабатывании автомата на щитке, отсутствии тока в некоторых или во всех розетках следует проверить не выбило ли автомат или не перегорели предохранители. Если со счетчиком ничего не случилось, а у соседей с электричеством все в порядке, значит, у вас произошло размыкание цепи питания.
Причиной поломки может быть обрыв, исчезновение контакта на клеммных соединениях, нарушение изоляционной защиты провода и его неисправность. Чтобы подобное не случалось, нельзя провода от электрооборудования перегибать, завязывать, перекручивать, передавливать тяжестями.
Повредиться провод может на любом участке:
- в зоне сцепления проводников,
- в местах присоединения провода к контактам выключателей, розеток, электрощитов;
- на промежутке между этими устройствами и коробкой.
Как устранить обрыв фазного и нулевого проводов
После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.
В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!
Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.
Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.
Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:
Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку
Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.
Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.
Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.
С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.
Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.
Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.
Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.
Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.
Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.
При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.
После ремонта проводки все каналы тщательно заделывают штукатуркой.
Подключать напряжение к восстановленной проводке можно только при полном высыхании материала.
