Электрический теплый пол без стяжки

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Сушка пола и его запуск

Основная рекомендация в процессе сушки пола – исключить попадание на него прямых лучей солнца, которые быстро пересушат поверхность. Окна лучше всего на время полностью зашторить. После того, как будет завершена заливка раствора, нужно время от времени прокалывать раствор спицей – за счет этой процедуры пузырьки воздуха, скопившиеся на дне, выйдут наружу.

Температура в помещении, при которой осуществляется сушка, не должна упасть ниже +5°С. Как только процесс сушки завершится, следует отключить систему и выровнять уровень влажности в помещении.

Порядок работы

  1. Как только раствор полностью затвердеет, можно активировать систему. Выход на нормальную эксплуатационную мощность должен быть произведен лишь через несколько суток после первого включения на минимальной мощности. При этом температуру воды повышают очень плавно.
  2. Главная задача после запуска состоит в устранении воздуха из трубок. С этой целью уровень давления превышает проектный стандарт на 15%.
  3. Уже на следующем этапе можно включить насос, перекрыть все ветки труб кроме одной, а также дождаться полного выхода всего воздуха.

Работа по установке такого пола может выполняться самостоятельно. Однако процесс достаточно трудоемкий и требует много времени, а в некоторых случаях – использования специальных инструментов. Кроме того, достаточно важный этап – планирование будущего проекта пола.

Толщина стяжки разных видов теплого пола

Толщина стяжки теплого пола должна быть одинаковой по всей площади. Только так можно добиться равномерного прогрева всей массы бетона и нормальной теплоотдачи. Потому все работы ведутся только при условии наличия ровного основания. Если черновой пол неровный, с большими перепадами, его предварительно выравнивают. Для этого может понадобиться черновая стяжка (минимально — 5 мм). Но в этом случае имеет смысл часть слоев «пирога» перенести под черновую стяжку: уложить гидробарьер (полиэтилен) и теплоизолятор, все залить 2 см раствора. После высыхания (28 дней) раскатать теплоотражающий материал и приступать к монтажу нагревательного элемента. Да, такой способ занимает больше времени. Но он более правильный.

На толщину стяжки теплого пола влияет состав раствора

Толщина стяжки зависит в первую очередь от типа раствора. Если раствор обычный цементно-песчаный, минимальный его слой над трубой или электрическим греющим элементом — 5 см. После добавления пластификатора толщина сяжки снижается. Над трубами водяного теплого пола желательно слой раствора делать не менее 2-2,5 см. Но это — при условии использования армирования или армирующего состава. Иначе над трубой должно быть не менее 3 см раствора. Тогда общая толщина раствора для водяного пола будет не менее 5-6 см (1 см — под трубой, 2 м — сама труба и 2-3 см над ней). И это без учета тех слоев, которые уложены ниже. Давайте посчитаем общую высоту стяжки водяного пола.

Если это квартира с отапливаемым помещением внизу, получается:

  • 2 см теплоизолятор;
  • 0,5 см изолон;
  • далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Итого 8,5 см. Немало, особенно для квартир «хрущевок» с их низкими потолками. Не все могут себе такое позволить, даже если и добьются разрешения на установку водяного пола.

Как правильно залить теплый пол. Подробно расписанные слои

Если это первый этаж многоэтажки или частный дом, картина еще более серьезная:

  • 5 см теплоизолятор (в северных регионах 10 см и не меньше);
  • 0,5 см «Изолон»;
  • далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Толщина стяжки водяного пола в этом случае 11,5 см (и 16,5 см для северных регионов). Тоже есть повод подумать. Но в частном доме проблему можно решить, углубившись в грунт. Придется только позаботиться о качественной гидроизоляции (и не забудьте о гидроизоляции от фундамента).

Лучше дело обстоит при использовании электрических нагревателей. Общая толщина стяжки под электрический теплый пол будет меньше, чем водяного. Толщина кабелей и плёночных электрических излучателей очень мала — несколько миллиметров.  И укладываются они на теплоизолятор без зазора. Так что от рассчитанных выше величин отнимать нужно 3 см.

Кабельные и инфракрасные маты можно раскатывать на старое ровное покрытие

Высота слоя раствора над электрическим нагревателем — оптимально — 30 мм, но при использовании специального состава с пластификаторами может быть снижена до 2 см. При такой толщине уменьшается возможность перегрева проводников и появления трещин.

Как правильно обогревать деревянные полы

Существует несколько нюансов, связанных с эксплуатацией подогреваемых деревянных полов.

  1. Прежде всего, нужно понять, что к таковым не будут относиться старые советские полы из досок, стоящие на лагах, которые, в свою очередь, лежат поверх бетона. Тут и говорить не о чем – нужно демонтировать старый пол и залить сверху новую стяжку. Да, вам понадобится на это время и дополнительные вливания денежных средств, но вы получите хорошее ровное покрытие, которое не будет скрипеть, а прогрев пола станет более эффективным.
  2. Если само перекрытие сделано из дерева, то перегружать его не стоит. В этом случае рекомендуется установка «сухого теплого пола». Речь идет о модульных и реечных системах, при помощи которых на полу формируются углубленные каналы для прокладки труб. Кстати, внутри такого основания может находиться и электрический греющий кабель.
  3. Такие системы делаются из разных материалов. Предназначаются они для укладки на лаги или жесткое ровное основание. Внутри нарезаны борозды, либо же они формируются самим материалом. Размеры и форма модулей подбираются согласно задуманному рисунку.

Таблица. Разные варианты оснований под водяной пол на деревянное перекрытие.

Вид основы, фотоОписание
ФанераФормировать каналы можно из фанеры. У пользователя есть возможность приобрести готовые модули или вырезать фрезером каналы самостоятельно. Это же можно провернуть и с деревом.
Пенополистирольная подложкаЭтот вариант подложки крайне эффективный, так как пенополистирол является хорошим теплоизолятором. Он плотный, но этого недостаточно для монтажа на лаги, поэтому снизу настилаются фанера или доски. Поверхность материала разбита на ячейки, в которые трубы просто вставляются. При необходимости разворота трассы, делаются дополнительные вырезы канцелярским ножом.
ПВХ основаОчень удобны в использовании ПВХ маты. Они имеют множество выступов, между которыми в любом удобном порядке прокладываются трубы. Система эта очень прочная, так что напольные покрытия укладываются прямо сверху. Поверх нее можно сделать тонкий слой наливного пола.
ОСП панелиВ отличие от фанеры, ОСП не боится влаги, поэтому применение этого материала именно с водяными полами более оправдано. Принцип устройства конструкции ничем не отличается. Материал нужно брать такой толщины, чтобы утопленные в них трубы не касались напольного покрытия. Это позволит увеличить их срок службы. Сюда же можно отнести и ДСП – принцип тот же самый, но материал также чувствителен к воздействию воды, как и фанера.
Деревянное реечное основаниеФормировать каналы можно и из дерева. Используются для этого целые доски или небольшие рейки, как показано на фотографии. Такое решение не будет стоить больших денег, оно надежно и быстро монтируется. Поверх потребуется установить прочные листовые материалы.
ГипсоволокноНарезать каналы можно и из гипсоволокна. Этот материал достаточно прочный, чтобы нести нагрузки от хождения, легко обрабатывается и не боится воды. Сверху можно сделать и настил, и стяжку.
Экструдированный пенополистиролМодульные системы из пенополистирола являются прекрасным основанием. На них можно сделать стяжку, или уложить прямо сверху ламинат. Материал очень жесткий, поэтому без просадок будет справляться с нагрузками.

Металлическая рулонная фольга для лучшей передачи тепла

Металл является хорошим проводником тепла. Прогревается он быстро и равномерно, что способствует лучшему нагреву напольного покрытия. Если установить его на слой вспененного или прочего утеплителя, получится эффективная теплоотражаающая поверхность, которая будет перенаправлять всю энергию нагрева в сторону помещения. Это и подложку заставит постепенно набрать температуру и ламинат, на нее уложенный.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

  • маты с выступами или пазами, в которые укладываются трубы;

  • гладкие маты.

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

  • полиэтиленовые;

  • металлические;

  • металлопластиковые.

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.


Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.

Теплый пол под ламинат без цементной стяжки

Электрический теплый пол: совместимость с ламинатом

Электрический теплый пол как альтернатива водяному подходит для помещений, где нет возможности подключить последний вариант.

Электрический пол делится на два вида:

  • инфракрасный пленочный;
  • кабельный.

Преимущества инфракрасного электрического пола

Инфракрасное излучение теплого пола приравнивается к обогреву солнечными лучами и теплу живого организма.

Он считается самым экономичным, так как потребляет минимальное количество электроэнергии в сравнении с другими элетрообогревателями.

Монтаж очень простой, нужно только следовать инструкции.

Эта система не требует много времени для прогрева, как водная.

Инфракрасные лучи прогревают предметы и не сушат воздух, как радиаторы. Все тепло идет снизу вверх, а не наоборот, что намного комфортнее.

ВАЖНО! Под любой электрический пол, укладывается он под ламинат без стяжки или под любое другое покрытие со стяжкой, обязательно нужно использовать подложку из полистирола, пробки или другие подложки, рекомендуемые производителем теплого пола. Выбрать подходящую подложку помогут специалисты строительных магазинов

Выбрать подходящую подложку помогут специалисты строительных магазинов.

Способы монтажа трубопровода

Техника выполнения укладки полистирольной и реечной системы имеет свои отличия. Установка трубопровода в обоих вариантов не составляет особой сложности. Поэтому весь монтажный процесс независимо можно выполнить самостоятельно.

На полистирольную основу

Первым этапом укладки является подготовка черновой поверхности пола. Для этого следует выровнять основание, исключая перепады более 5 миллиметров, а также убрать весь мусор.

Монтаж на основу из полистирола выполняется в следующей последовательности:

  1. Но чистый и ровный черновой пол выкладываются полистирольные плиты. Их в данной схеме используют не только как основание для укладки водяного контура, а и в качестве теплоизоляционного материала. Иногда требуется дополнительное утепление рабочей поверхности.
  2. Установка модулей из полистирола выполняется с угла помещения. Согласно схеме расположения трубопровода осуществляется чередование плит с прямыми и поворотными пазами. Между собой полистирольные элементы скрепляются специально установленными замками.
  3. На плиты укладываются компрессионные пластины из металла с пазами для укладки трубопровода.
  4. По заранее намеченному плану монтируется водяной контур и покрывается теплоизоляционной подложкой. После этого проводится пробное подключение системы и проверка оборудования на герметичность.

Монтаж полистирольных плит

Для финишной основы в виде плитки требуется черновое покрытие. Его делают из фанеры многослойной или ДСП. Ламинат и паркет укладывается сразу на подложку.

На основу из дерева

Укладка системы на деревянный пол проводится согласно реечной схеме или с использованием модулей. Последний вариант сделать довольно просто:

  • деревянное основание пола очищается от загрязнения и устраняется пыль.
  • укладывается утеплитель,
  • сверху размещаются древесно-стружечные плиты с готовыми канавками для трубопровода,
  • в углубления помещаются алюминиевые пластины,
  • плиты ДСП фиксируются между собой замками на торцах,
  • в канавки устанавливается труба водяного контура.

После укладки по такой схеме конструкция покрывается ГВЛ материалом. После этого можно укладывать финишную основу.

Реечная укладка имеет несколько другое строение:

  1. Подготавливается основание. Старое покрытие проверяется на пригодность. Все дефекты необходимо исправить, а плохие не прочные элементы заменить.
  2. На черновую основу расстилается теплоизоляционный материал. Его укладывают между лагами. Хорошо для этих целей подходит полистирол или минеральная вата.

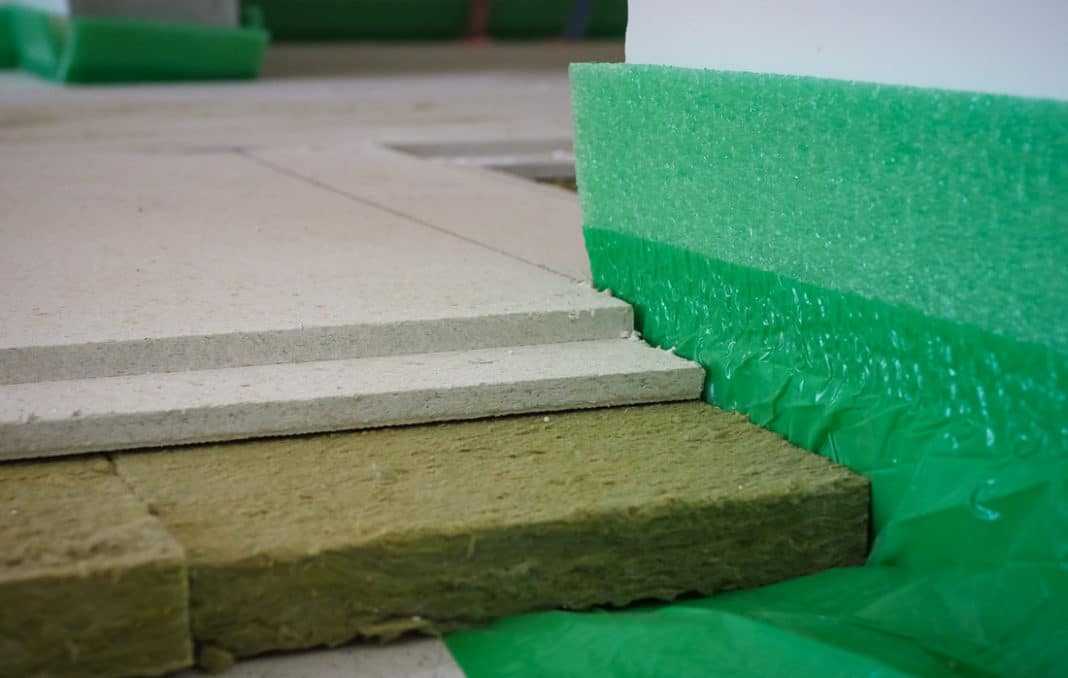

  3. По периметру комнаты фиксируется демпферная лента, защищающая конструкцию от расширения.
  4. Сверху утеплитель покрывается досками, толщина которых должна быть не меньше 28 миллиметров.
  5. Установку древесных полос необходимо осуществлять так чтобы между ними оставался зазор шириной 2 сантиметра для размещения трубопровода. Полы из дерева закрепляются к основе саморезами. Для удобной прокладки трубопровода на поворотах т в досках закругляются торцы.
  6. В подготовленные пазы фиксируются пластины из алюминия. В них согласно установленной схеме укладывается водяной контур.

Для защиты от посторонних звуков издаваемых системой в процессе работы вся конструкция покрывается пленкой. После этого укладываются влагоустойчивые гибсоволокнистые листы толщиной 10 миллиметров с высокой прочностью, а на них финишный материал.

Ламинат и кабельный теплый пол: можно ли сочетать эти материалы?

Кабельный теплый пол уже говорит о своем принципе действия – подогрев пола происходит за счет нагрева специального электрокабеля, уложенного по определенной схеме.

Для его монтажа потребуется армирующая сетка или специальная лента, на которую кабель крепится с помощью зажимов.

ПОМНИТЕ! Кабельный теплый пол рекомендуется укладывать в стяжку из бетона толщиной не менее 4 см.

Если планируется укладка теплого кабельного пола без стяжки, то нужно использовать кабельные тепломаты, а класс ламината должен соответствовать 32 или 33.

В тепломатах используется кабель меньшего диаметра, что позволяет перекрыть перепады только подложкой под ламинат без стяжки.

ВАЖНО! Не рекомендуется прокладывать теплый электрический пол под мебелью, так как это будет малоэффективно и может привести к порче имущества. Кабельные маты укладываются по типу ИК теплого пола, только на поворотах полосы разрезаются не полностью, а до кабеля, разворачиваются в обратную сторону и укладываются параллельно предыдущим

Кабельные маты укладываются по типу ИК теплого пола, только на поворотах полосы разрезаются не полностью, а до кабеля, разворачиваются в обратную сторону и укладываются параллельно предыдущим.

В этом варианте понадобится терморегулятор для экономии энергопотребления и предохранения от перегрева.

Подводя итоги можно сказать, что в жилых помещениях можно установить альтернативные системы отопления, которые будут служить дополнительным источником тепла, а иногда и основным. При возможности это позволит стать независимым от централизовано отопления и экономить на обогреве дома.

Тёплый пол по деревянным лагам. Способ четвертый

Этот вариант нужно рассматривать на втором этаже вашего частного дома, когда тёплый пол не нуждается в хорошем утеплении. Если у вас не такой случай, тогда смело переходите на пятый способ.

В этом способе применяются уже готовые решения производителей, занимающихся производством материалов для отопления. Способ предусматривает изначальное планирование использования именно этого варианта, так как лаги расставляются на расстояние, необходимое для перекрытия специальными теплораспределительными пластинами, на которые укладываются трубы. В местах прохождения трубы через лаги делаются надпилы.

Так же существуют специальные пенополистирольные плиты со специальными канавками под трубу.

Такой вариант обеспечивает легкую теплоизоляцию, а дополнив ещё одним слоем обычного листа экструдированного пенополистирола, можно применять его и на первых этажах частных домов. Для лучшей теплоотдачи в эту систему нужно включить теплораспределительные пластины. Никуда уж от этого не деться.

Финишное покрытие

После полного высыхания стяжки можно наносить финишное покрытие – наливной пол.

При его заливке важно соблюдать технологию нанесения:

  • разделить помещение на зоны для заливки с помощью уголков и брусьев;
  • обработать поверхность грунтовкой;
  • по периметру приклеить демпферную ленту;
  • использовать саморезы в качестве маяков;
  • пользоваться игольчатым валиком для устранения воздуха;
  • марочная прочность финишного покрытия не должна быть больше марочной прочности предыдущего слоя, иначе могут возникнуть трещины и неровности после высыхания.

Если были соблюдены все рекомендации и этапы технологии, вы сможете наслаждаться результатами своего труда на протяжении многих лет.

Какая должна быть толщина стяжки для тёплого пола?

Толщину стяжки выбирают, в зависимости от назначения помещения, его высоты, характеристик перекрытий. При этом учитывают следующие факторы:

  • слишком тонкий слой быстро деформируется;
  • слишком толстый – долго прогревается, что приводит к увеличению трудозатрат.

Внимание! Минимальная толщина слоя над трубой – 30-45 мм, общая толщина – 60-70 мм. При использовании самовыравнивающих составов общая толщина слоя – 45-50 мм. С помощью растворов из самовыравнивающих составов устраивают стяжку в комнатах с невысокими нагрузками, например в спальнях

Бетонный слой 70 и более мм способен выдерживать высокие динамические нагрузки, тяжелую мебель, бытовые приборы

С помощью растворов из самовыравнивающих составов устраивают стяжку в комнатах с невысокими нагрузками, например в спальнях. Бетонный слой 70 и более мм способен выдерживать высокие динамические нагрузки, тяжелую мебель, бытовые приборы.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

  • На подготовленной поверхности делают разметку. По ней легче проводить укладку.
  • Укрепляют демпферную ленту.
  • Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
  • Оставляют место для металлической пластины; 5 см.
  • Устанавливают закруглённую деревянную заготовку.
  • Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
  • Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
  • В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
  • Выводят водяной контур.
  • После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Рекомендуем: Как выполнить заливку тёплого пола?

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.
