Заливка стяжки для теплого электрического пола

Толщина стяжки над трубами

Это важный параметр, от которого зависит в первую очередь, равномерный прогрев пола, а во вторую восприятие нагрузки (прочность).

Сразу скажу о прочности. Здесь работает следующее правило: чем толще подстилающий утеплитель в конструкции ТП, тем больше должна быть толщина стяжки над трубами. Для климата средней полосы, достаточной толщиной утеплителя является толщина 2, максимум 3 см.

Чтобы ответить на вопрос о связи толщины стяжки над трубами и равномерным прогревом посмотрим на тепловую диаграмму теплого пола.

Как видим, тепло от труб поднимается по стяжке по своеобразным конусам. Оптимальный прогрев пола будет, если эти конусы «закончатся» на поверхности стяжки. Если стяжку сделать тоньше, то нагреваться будет не столько стяжка, сколько отделочное покрытие, что плохо. Если стяжку над трубами (кабелем) сделать толще, то тепло не будет доходить до поверхности стяжки. На поверхности получим, так называемый полосный, некомфортный прогрев пола, иначе «зебра». Идя по полу будет чувствоваться смена теплых и холодных полос. Это тоже плохо.

Как видите, именно толщина стяжки над трубами важнейший технологический параметр стяжки ТП. Нагрузка на пол в жилых помещениях относится к умеренным и на параметр толщины нагрузка на пол не влияет.

Итак, толщина стяжки над трубами. Не мудрствуя лукаво, посмотрим рекомендации по этому параметру у основных производителей элементов водяных теплых полов, а именно фирм Oventop, Uponor, Valtac, Thermotech, KAN. Обобщив их рекомендации, могу сделать следующий вывод:

При устройстве теплого пола на бетонное основание, со слоем утеплителя не более 20 мм, толщина стяжки над трубами должна быть:

  • Не менее 30 мм для мокрого раствора с добавлением пластификатора и фибры;
  • Не менее 50 мм для мокрого раствора (бетон или ЦПСмесь);
  • Не менее 45 мм для полусухого раствора изготовленного машинным способом.

Как уложить теплый пол

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

Демпферная лента

Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

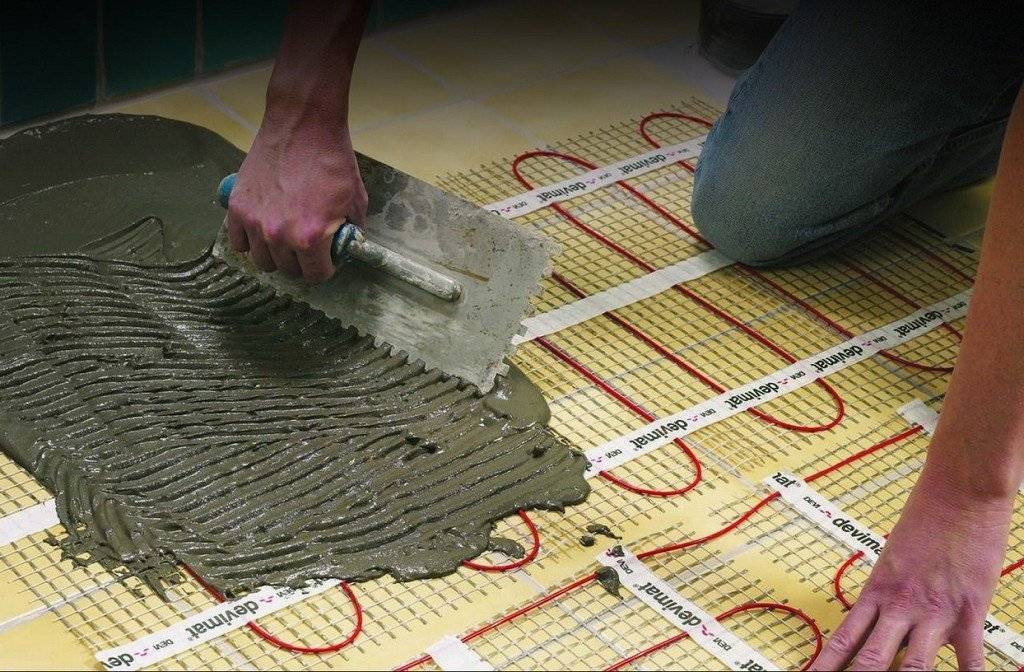

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

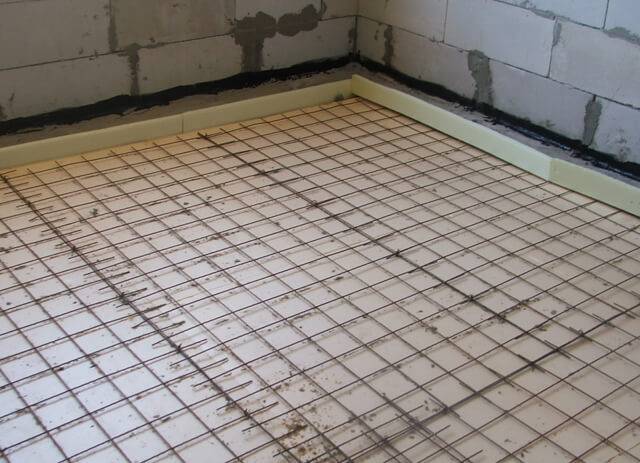

Металлическая сетка

Металлическая сетка в конструкции тёплого пола используется по-разному. Кто-то кладёт её только под обогревательные трубы, кто-то только в чистовую стяжку, армируя её, а некоторые пользуются одновременно и тем, и тем. Положив сетку под трубы, вам не придётся долбить основание своего пола, ведь трубы можно закрепить прямо на сетке, а положив её над трубами или электро-элементами вы сделаете бетонную стяжку монолитной.

Чистовая стяжка

Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен. Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.

Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.

Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.

Заключение

Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.

Ошибки, которые не стоит допускать

При строительстве своими руками допускается некоторое количество ошибок, которые в итоге приводят к проблемам:

  • Экономия на специалистах по установке водяных контуров (не каждый сумеет это сделать на уровне).
  • Работы перед монтажом системы – обязательный процесс.
  • Не качественная установка демпферной ленты.
  • Черновая стяжка залита неровно.
  • Халтурная укладка системы, некачественное закрепление.

Многие мелкие ошибки встречаются при неумении правильно залить заливной теплый пол. Уберечься от ошибок поможет план выполнения подготовительных и монтажных работ с изучением профессиональных подсказок. Составляется смета растрат, которую нужно соблюдать, не экономить на материалах.

Бетонная заливка служит защитой от повреждений водяного контура. Чтобы она долго служила, нужно все правила выполнить. Точная укладка нагревательного контура, качественная стяжка определяют уровень надежности и работы системы.

Важно знать чем залить теплый водяной пол

Водяные теплые полы в последнее время стали достаточно распространенными. Это – превосходное дополнение к имеющейся основной системе отопления. Обычно теплые полы делают в ванной комнате, на кухне, но встречаются они и в жилых комнатах – например, в детской, ведь малыши предпочитают играть на полу, а зимой эта поверхность холодная. Систему теплого водяного пола можно включать и выключать по собственному желанию.

После ее обустройства возникает необходимость заливки пола. В связи с этим, многих потребителей интересует, чем залить теплый водяной пол. Работа эта несложная, так что на услугах специалистов можно сэкономить.

Чем залить теплый пол

Стяжку для водяного теплого пола выполняют после прокладки труб, как на фото. При выполнении стяжки необходимо в точности следовать рекомендациям специалистов.

Что касается того, какой раствор можно использовать, то существует два варианта:

  • специальные сухие смеси (полусухая стяжка)
  • цементный состав (бетонная стяжка).

Каждый способ имеет свои достоинства и недостатки. Прежде чем окончательно решить, чем залить теплый водяной пол, нужно познакомиться с особенностями обоих видов стяжки.

Самым популярным и распространенным материалом для этого является бетон. Но для заливки теплого водяного пола обычный бетон не подходит. В этом случае рекомендуется использовать раствор с цементом марки не ниже М-300 и фракцией 3-5 миллиметров. Также стоит помнить, что сцепление у отсева лучше, чем у песка.

Чтобы стяжка через некоторое время не раскрошилась, в раствор обязательно добавляют пластификатор. Его расход составляет 0,6-1 литр на «квадрат». Использование пластификатора позволяет уменьшить толщину стяжки примерно до 30 миллиметров. Если же его не использовать, то слой бетона должен быть около 50 миллиметров.

До заливки необходимо определить места, где будут находиться деформационные швы – они станут компенсировать температурные расширения бетона (детальнее: Как заливать теплый пол: тонкости монтажа ). Если тонкая стяжка будет делаться в помещении сложной формы и площадью более 40 «квадратов», то вместо дополнительной армирующей сетки лучше использовать фибру, которая хорошо перемешивается и равномерно распределяется.

Особенности полусухой стяжки

Полусухая стяжка имеет немало преимуществ:

  • стоимость сухой смеси меньше, чем бетонного раствора
  • не требуется выравнивание пола
  • после высыхания практически никогда не бывает усадки, трещин и прочих дефектов
  • во время работы используется небольшое количество воды, поэтому вероятность ее протекания на нижний этаж практически исключена
  • затвердевание и полное высыхание происходят быстрее, чем у бетона
  • пористая структура повышает звуко- и теплоизоляцию.

Выполнение полусухой стяжки

При данном виде заливки, в отличие от классической, требуется меньше воды для приготовления раствора. По этой причине для застывания и полного высыхания стяжки необходимо меньше времени. Если делается такая заливка теплого водяного пола, то результат получается более прочным. Непременное условие — добавление полимерных модификаторов и обустройство армирующего слоя.

Выполняют полусухую стяжку с применением фиброволокна следующим образом. Сначала следуют подготовительные работы.

Они выполняются в следующей последовательности:

  • очистка поверхности
  • укладка гидроизоляционного слоя
  • подготовка стен
  • выставление маяков.

Пыль и мусор убирают полностью. Это легко сделать с помощью мощного пылесоса. Неровности поверхности зачищают, а щели и трещины заделывают раствором. Гидроизоляция нужна для защиты основания от проникновения влаги, а также она является звуко- и теплоизоляционным слоем. Гидроизоляционный слой укладывают на пол сплошным полотном.

Стены по периметру всего помещения изолируют от стяжки демпферной лентой. Что касается маяков, то их выставляют из цементного раствора или применяют особые Т-образные рейки.

Затем готовят раствор. При использовании готовых сухих смесей необходимо в точности следовать инструкции производителя. Чтобы проверить качество смеси, нужно взять небольшое ее количество в руку и сжать в кулаке. Если выступила влага, то в растворе много воды, а если комок остался целым, то качество хорошее.

Заливка и шлифовка

Заливка теплого водяного пола начинается после выставления маяков и приготовления раствора. Поверхность делят на отдельные зоны и заполняют смесью. Пол выравнивают правилом, движениями вправо-влево и на себя. Толщина слоя должна составлять не менее 30 и не более 40 миллиметров.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

  • вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
  • требования к температурному режиму в обогреваемом помещении;
  • высота потолков;
  • наличие уклона у основания пола;
  • толщина укладываемых труб;
  • вид применяемых растворов;
  • конфигурация помещения;
  • роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

  • минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
  • оптимальную (среднюю) — толщина 5-7 см;
  • максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

  • 20 мм для смесей с самовыравнивающимся слоем;
  • 30 мм с армирующей сеткой под трубами;
  • 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

  • сильно завалено основание пола;
  • стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Технология заливки теплого пола

Подготовка помещения

Перед тем как приступить к заливке теплого водяного пола, необходимо подготовить помещение, а именно демонтировать:

  • старое напольное покрытие;
  • старую стяжку;
  • расположенный под ней наполнитель.

Если последний, гидроизоляционный слой,  в норме, то можно сразу приступать к заливке чернового варианта стяжки.

В том случае, если водяной пол необходимо подключить к центральному отопительному стояку, то последний менять не стоит. Если к горячему водоснабжению, то лучше его демонтировать и установить полипропиленовый аналог.

Затем в стояк впаивают шаровые специальные краны, чтобы при отключении труб теплого пола к этому участку можно было присоединить радиатор.

Гидроизоляция

Следующим этапом перед заливкой водяного теплого пола идет гидроизоляция, которая поможет предотвратить различные протечки из труб, входящих в систему отопления.

В этом случае рекомендуется задействовать пленочные стройматериалы: Линокром, Изофлекс и т.п.

Ход работы:

  • грунтуется нижняя часть стен универсальным составом на высоту 10-15 см;
  • затем внахлест настилается пленка с припуском на стены от 10-15 см;
  • швы и заход на стены пропаиваются паяльной лампой.

Черновая стяжка

Далее перед заливкой теплого пола своими руками следует этап настила черновой стяжки.

Рекомендации:

  • обязательный монтаж маяков;
  • нет необходимости заливать черновой пол, если первоначальное покрытие было уложено на бетонное перекрытие;
  • не нужно заливать черновой вариант, если ваш пол расположен до 10 см от уровня перекрытия.

Ход работы:

1. Используя уровень, выявляем наивысшую точку основания бетона и делаем разметку стяжки.

2. Фиксируем уровень будущего пола на 5-7 см выше черновой стяжки.

Рекомендации:

  • высота пола по отношению к черновому варианту стяжки зависит от диаметра труб. Если последние имеют размер 16 мм, то толщина заливки теплого пола должна составлять от 5 см, если 25 мм — то от 7 см;
  • для определения высоты чернового варианта стяжки на основание бетона устанавливают маяки — горки густого раствора цемента, на которые впоследствии при помощи рейки-уровня монтируют малярные маяки;
  • если толщина стяжки достаточно большая, маяки укладываются на кирпичи;
  • если помещение имеет небольшую квадратуру, то маяки можно не использовать, а лишь выполнить разметку на стенах.

3. Монтаж черновой стяжки:

  • засыпаем и разравниваем керамзит ниже уровня маяков на 7 см;
  • на него настилаем кладочную сварную сетку либо сетку-рабицу;
  • крепим листы к плитам перекрытия и стенам, а также фиксируем между собой вязальной проволокой.

4. Заливаем состав.

Раствор для заливки теплого пола можно распределить при помощи шланга. Затем, используя рейку-правило, следует выровнить поверхность по маякам. В процессе высыхания пол необходимо регулярно смачивать.

Монтаж труб

Ход работы:

  • укладываем фольгированный утеплитель с обязательным заходом на стены;
  • проклеиваем стыки алюминевым скотчем;
  • монтируем трубы по определенной схеме;
  • фиксируем их пластиковыми креплениями.

Далее трубы присоединяют к шаровым кранам, впаянным в стояк, используя силиконовый герметик.

Запускают систему исключительно после высыхания последнего. Так она должна проработать под давлением около 2 суток.

По истечении определенного периода подача воды прекращается. Трубам необходимо дать время на остывание. Далее приступают к укладке чистового варианта стяжки.

Чистовая стяжка

Смесь для заливки теплого пола в чистовом варианте распределяется аналогично черновому:

  • раскладываем армирующую сетку;
  • монтируем маяки-рейки;
  • заливаем состав;
  • выравниваем раствор правилом, опирая концы последнего на соседние маяки-рейки;
  • на следующие сутки, частично застывшую поверхность, обрабатываем строительной теркой, которая выравнивает стяжку и устраняет неровности;
  • даем стяжке высохнуть до светло-серого цвета.

По окончании всех работ настилаем новое напольное покрытие.

Заливка теплого водяного пола видео:

Самовыравнивающиеся растворы

Можно применить самовыравнивающуюся смесь для стяжки теплого водяного пола.

Этот строительный материал не дешевый. Трудозатраты заметно снижаются. В сухую смесь просто добавляют воду, размешивают, выливают на пол и больше ничего делать не нужно. Смесь сама выровняется.

Преимуществом самонивелиров является гармонично подобранные компоненты раствора, смешанные в заводских условиях. Смесь уже обогащена необходимыми присадками и пластификаторами.

Готовый нивелирующий раствор выливают на подготовленные заранее полы и растягивают по маячкам. Если соблюдать рекомендации завода-изготовителя, получится прочная поверхность, устойчивая к температурным перепадам.

Есть некоторые тонкости, о которых следует знать перед тем, как приобретать самонивелир. Схватывается он очень быстро, а раствора потребуется много. Если заливать полы в небольших санузлах, то проблем не возникнет. Смесь можно размешать дрелью-миксером. Но как замешать быстро, за один раз, кубометр раствора для комнаты более 20 квадратных метров? В обычном корыте это сделать невозможно. Если заливать частями, по слоям — ухудшатся качественные характеристики. Чтобы сделать такой раствор, нужна специальная техника, компактная растворосмесительная установка.

Для того, чтобы залить большие объемы, можно купить или взять в аренду такую технику. Но в обычных условиях, для ремонта квартиры, это нецелесообразно. Самонивелир все равно придется выравнивать вручную.

Такой раствор оправдает себя на объекте при наличии неограниченного бюджета. Либо при укладке тёплого пола на небольшом участке. Есть марки самонивелира, которые могут быть уложены толстым слоем. Следует знать: несмотря на то, что такой раствор быстро схватывается, «до кондиции» он доходит в течение 7-15 дней, не меньше.

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

А это верный путь к повреждению труб с водой.

Финишная стяжка пола

Стяжка на разделительной подложке

Если вы задались вопросом о том, как отремонтировать пол в хрущевке, то можете рассмотреть стяжку на разделительной подложке. Для того чтобы уменьшить адгезию верхнего слоя с перекрытием, используются разделительные влагоизоляционные подложки. Для них используют:

  • битумную бумагу;
  • рубероид;
  • пергамин;
  • полиэтиленовую пленку.

Толщина верхнего слоя не должна быть меньше 30 мм, что обеспечивает необходимую прочность. Стяжки на подложке незаменимы, если требуется гидроизоляция пространства. Вы можете пойти дальше, дополнив слой тепло- и звукоизоляцией, сделав стяжку самостоятельной конструкцией.

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

  1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
  2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:
  • пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
  • отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.
  1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
  2. Система труб.
  3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Конструкции стяжек

Если вы задумались над вопросом о том, как поменять пол в хрущевке своими руками, то должны рассмотреть еще и основные конструкции стяжек, которые отличаются между собой. Они бывают сплошными и сборными. Первые – это те, в растворе которых имеется вода. Если сплошное перекрытие выполняется в один слой, оно так и называется – однослойное. Когда стяжка заливается в несколько слоев, она носит название многослойной. Слои должны быть последовательными, а каждый следующий заливается на полностью сухой предыдущий и должен обладать хорошей адгезией.

Перед тем как залить пол в хрущевке, вы должны знать, что конструктивно стяжка может быть еще и мокрой. Этот вариант является классическим и состоит из цементно-песчаной смеси. Основным минусом здесь выступает большой срок высыхания, ведь до полного набора прочности должно пройти около 20 суток. До момента укладки паркета нужно будет выждать 60 дней. При высыхании такой стяжки за ней необходимо ухаживать, укрывать пленкой, а также поливать водой. Это позволит избежать неравномерного высыхания и появления трещин.

Перед тем как залить пол в хрущевке, вы должны ознакомиться еще и со стяжкой с модификатором. Для того чтобы в растворе было меньшее количество воды, к смеси добавляются модификаторы, которые еще называются пластификаторами. Эти вещества – регуляторы твердения и усадки. Они позволяют снизить объем воды, а слой при этом не теряет своих качеств и меньше усаживается при высыхании.

Если вы все еще думаете над вопросом о том, как залить пол в хрущевке, должны рассмотреть еще и быстросохнущие стяжки. Они пришли на смену цементно-песчаным и обрели популярность. Речь идет о наливных полах и нивелирующих смесях. Такие стяжки обычно укладываются в два слоя, первый из которых необходим для грубого выравнивания, а второй является финишным, тонким. Если стяжку планируется укладывать в несколько слоев, следует учитывать разделение материалов по вяжущим компонентам, которые входят в состав сухих смесей.

По грунту

Технология заливки будет одинаковым независимо от типа земли и того, где именно расположены грунтовые воды. Для работы потребуется бетон марки М300 (или выше) и армирующая сетка.

Перед заливкой стяжки земляной настил выравнивается и уплотняется. В качестве первого слоя подсыпки может использоваться средне-фракционный щебень или гравий. Сверху выкладывают второй слой — песок.

Каждый слой подсыпки трамбуют виброплитой или вручную.

Затем основа под черновую стяжку покрывается гидроизоляцией. Это могут быть специализированные материалы или плотная полиэтиленовая пленка.

На готовое основание можно заливать черновой пол толщиной в 5-10 сантиметров.

Сухая стяжка

Стяжка пола в деревянном доме отличается от других вариантов. Она называется деревянным настилом. Он бывает двух видов:

  1. Реечный.
  2. Модульный.

Реечный настил – это система деревянных планок, между которыми укладывают пластиковые трубы и алюминиевые теплоотражающие пластины.

Модульный настил – это система готовых модулей, с креплениями для труб. Он более эффективен, чем реечный.

  • Подготовка основания. Его очищают от пыли и грязи. Если основание поражено грибком или плесенью, то обрабатывают антисептиком.
  • Гидроизоляция. На готовую основу кладут пленку или мембрану. Стыки между полотнищами гидроизоляции проклеивают скотчем.
  • Черновой пол. По гидроизоляции монтируют первый слой необразных досок 25-30 мм. Их укладывают вплотную друг к другу.
  • Опорные лаги. На деревянный настил укладывают лаги из бруса 50×50 мм. Шаг установки 600-700 мм. Ряды устанавливают вдоль длинной стены и крепят с помощью черных саморезов по дереву 70-80 мм.
  • Утеплитель. Используют экструдированный пенопласт или базальтовую минеральную вату. Их вкладывают в промежутки между опорными лагами. Зазоры заделывают монтажной пеной.
  • Полосы. Деревянные полосы шириной 50-60 мм изготавливают из обрезной доски толщиной 25-30 мм. Затем их крепят в перпендикулярном к брусьям направлении с шагом 60-70 мм. Полосы прикручивают к лагам с помощью саморезов по дереву 30-35 мм.
  • Металлические пластины. Их изготавливают из оцинкованного металла или алюминия. Пластины отражают тепло от труб. Их устанавливают в промежутки между деревянными полосами и фиксируют с помощью саморезов.
  • Металлопластиковые трубы. На пластины укладывают трубы и соединяют в единую сеть. Затем проверяют герметичность системы.
  • Влагостойкая фанера. Ее укладывают поверх труб. Толщина листа не менее 10 мм. Для фиксации используют саморезы по дереву 25-30 мм.
  • Финишное покрытие. По готовой «сухой» стяжке можно монтировать любое покрытие: ламинат, паркет, линолеум, керамический гранит.

Толщина и горизонтальность стяжки

Одним из важнейших параметров стяжки для теплых полов, вызывающим наибольшее количество вопросов при выполнении работ своими руками, является ее толщина. К ней предъявляются определенные требования:

  1. Стяжка должна иметь одинаковую толщину по всей площади помещения. Только при соблюдении этого условия возможен равномерный прогрев материала и качественная теплоотдача. Поэтому недопустимо начинать работы при наличии неровностей и перепадов на черновом полу – в этом случае он предварительно выравнивается.
  2. Покрытие не должно быть слишком тонким, потому что в этом случае нагрев будет неравномерным и будут прогреваться только отдельные зоны. Тонкий слой не будет накапливать тепло и будет быстро остывать. Слишком маленькая толщина может привести к образованию трещин.
  3. Слой нельзя делать слишком толстым, иначе он будет удерживать тепло внутри, не выпуская его наружу.

Для теплого водяного пола стандартная толщина стяжки – 6,5–7 сантиметров, из которых над трубами находится слой толщиной 3–5 сантиметров.

Для электрического теплого пола с использованием кабелей толщина должна быть равна 2,5–3 сантиметра, для пленочного типа нагревателя – 1–1,5 сантиметра.

Горизонтальность поверхности имеет критическое значение для водяной системы обогрева, при использовании электрических нагревательных элементов небольшой уклон допустим.

Мощность кабеля, тепловые потери и толщина стяжки

Если посмотрим, как работает кабельный теплый пол, будут понятны многие дальнейшие расчеты.

Греющий кабель, уложенный в пол, распространяет тепловое излучение во все стороны. Это значит, что по определению кабель будет греть, как пол в помещении, так и основание на которое он уложен. Если первый нагрев важен для выполняемых задач, то прогрев основания это прямые тепловые потери теплого пола.

Чтобы снизить эти тепловые потери, под греющий кабель разумно, подложить теплоотражающий материал. Посмотрите на таблицу потерь тепла в зависимости от толщины теплоизоляционного слоя.

Для уменьшения теплопотерь и повышения эффективности электрического теплого пола, как основание укладки греющего кабеля используется фольгированный утеплитель на вспененном полиэтилене марок Изолон, Фольгоизол, Экофол, Пенофол, Изофлекс. Его толщина от 2 до 10 мм.

Если данных толщин не хватает для эффективной работы теплого пола, качестве дополнительной теплоизоляции используется экструдированный пенополистирол в плитах. Он прочный, имеет различные технологические толщины и не вступает в реакцию с раствором. Его укладывают под фольгированный утеплитель.

Например, для теплого пола на лоджиях и балконах, рекомендовано делать слой теплоизоляции не менее 50 мм. Получить такую толщину можно только, использовав, пенополистирол в сочетании с фольгированным утеплителем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
