Схема подключения электрической плиты

Как установить своими руками?

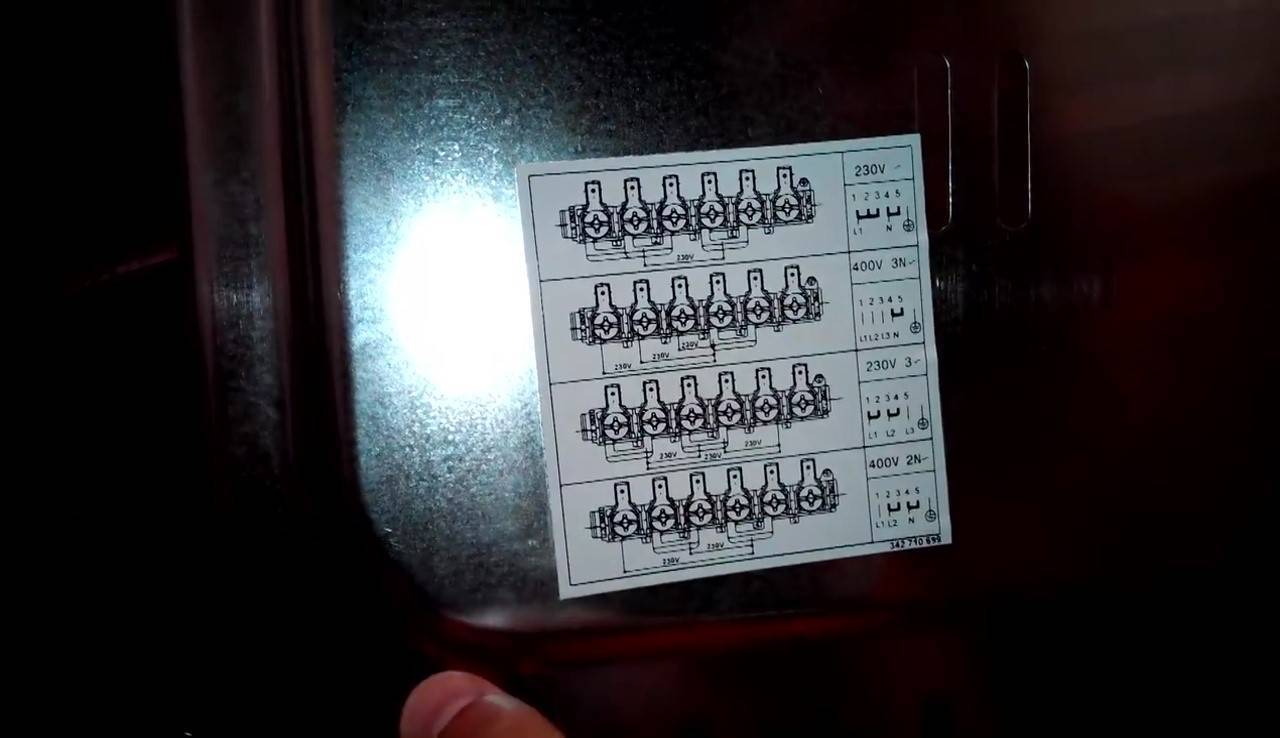

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

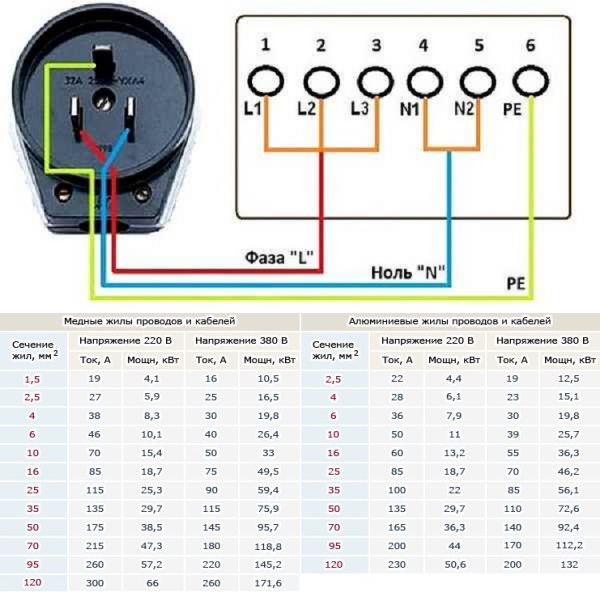

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

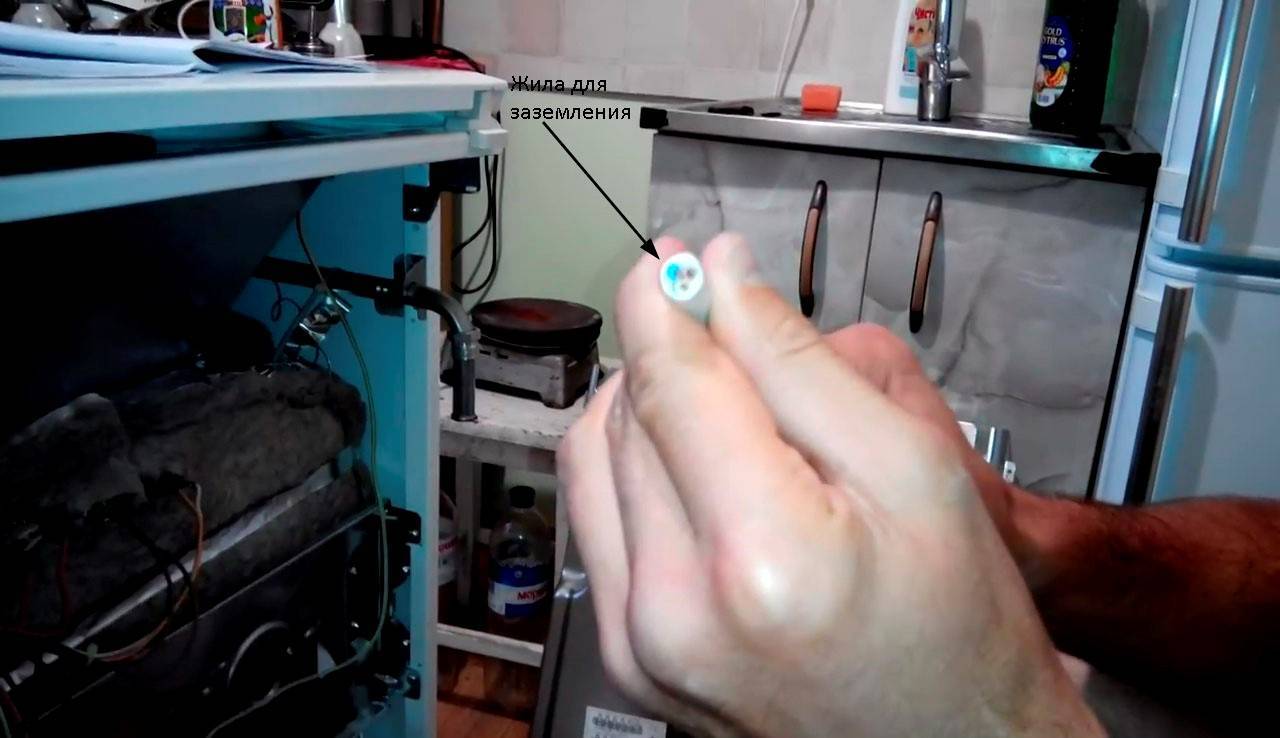

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Этапы подключения плиты

  1. Отключить подачу тока на квартиру в щитке.
  2. Определить место установки плиты. На стене со стороны размещения прибора установить розетку с заземляющим контактом. Показатель тока розетки должен быть в пределах 32-40 А. Однофазная розетка имеет 3 контакта, двух- или трёхфазная – пять.
  3. В электрическом щитке установить автомат. Для однофазной схемы подойдёт однополосный выключатель (25-32 А), для двух- или трёхфазной – трёхполосный (16 А).
  4. От электрощита к розетке протянуть кабель (однофазная схема – 3х4 марки ВВГнг; трёхфазная – 5х2,5 марки ВВГнг).
  5. Подключить провод к розетке согласно схеме.
  6. Соединить вилку с кабелем, выходящим из электроплиты. При выполнении работ учитывать маркировку.
  7. Если гибкий провод не подсоединён к плите, сделать это аналогичным с розеткой способом. Перед установкой нужно облудить концы в клеммные зажимы.
  8. Подключить питающий кабель к автомату, предварительно зачистив контакты. Отдельную жилу (чаще жёлто-зелёного цвета) соединить с шинами заземления, которыми оборудованы современные системы электрощитов. Если таковых нет, то следует уточнить в управляющей компании, заземлён ли щит квартиры. В отсутствие защиты нужно продумать возможные варианты его обустройства.

При тестовом подключении на плите должен загореться индикатор. Это свидетельствует о подаче питания. Прибор готов к эксплуатации.

Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.


Мануал плиты

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию. Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В. Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.


Провод
Сетевой кабель 4 кВт

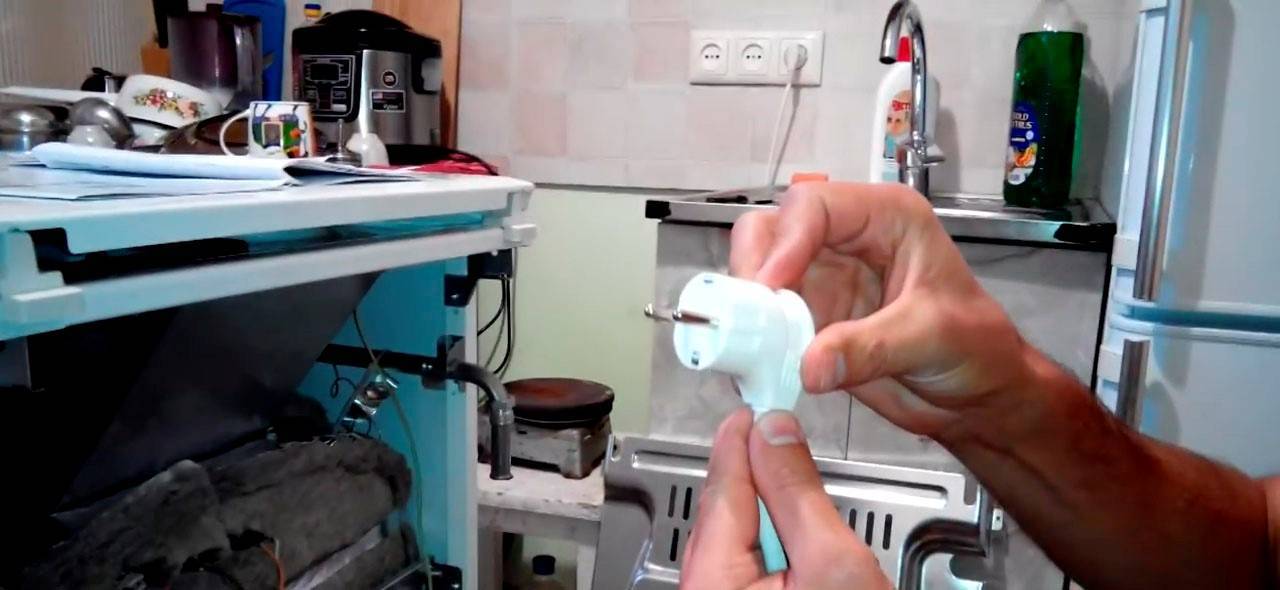

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.


Угловая электрическая вилка

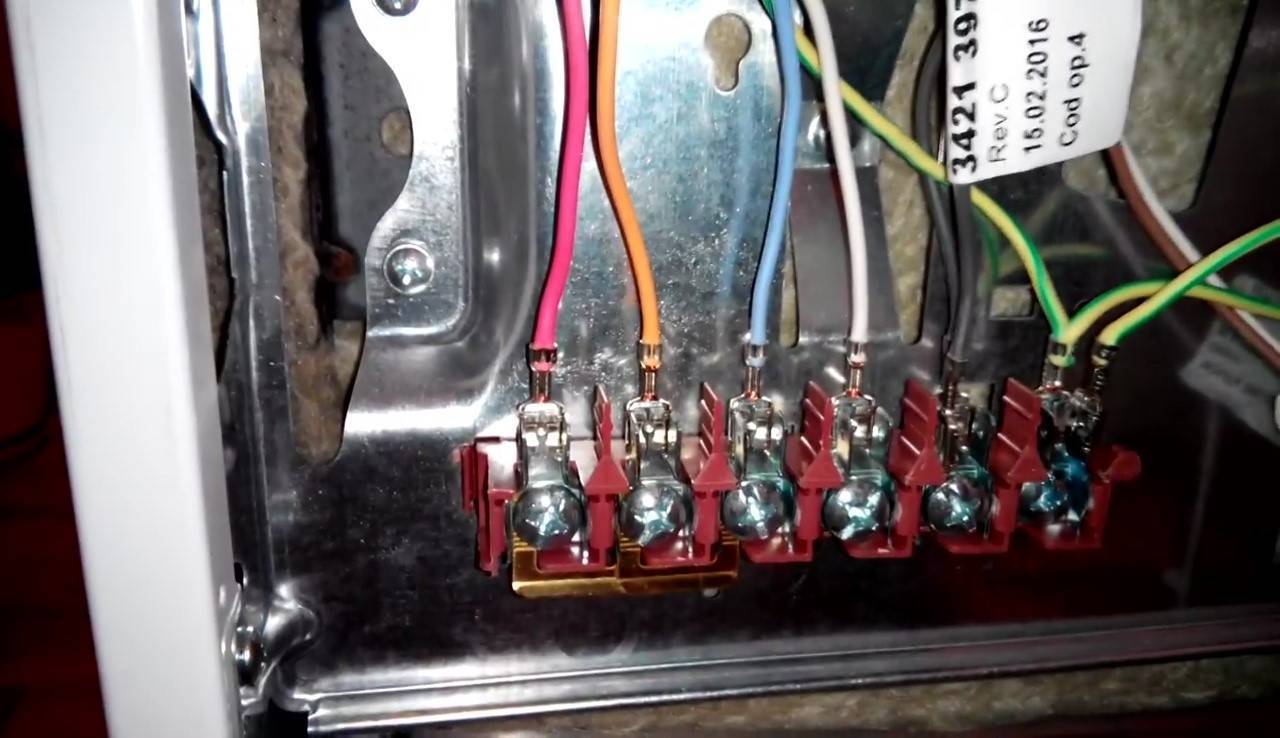

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.


Клеммная колодка

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.


Шильдик

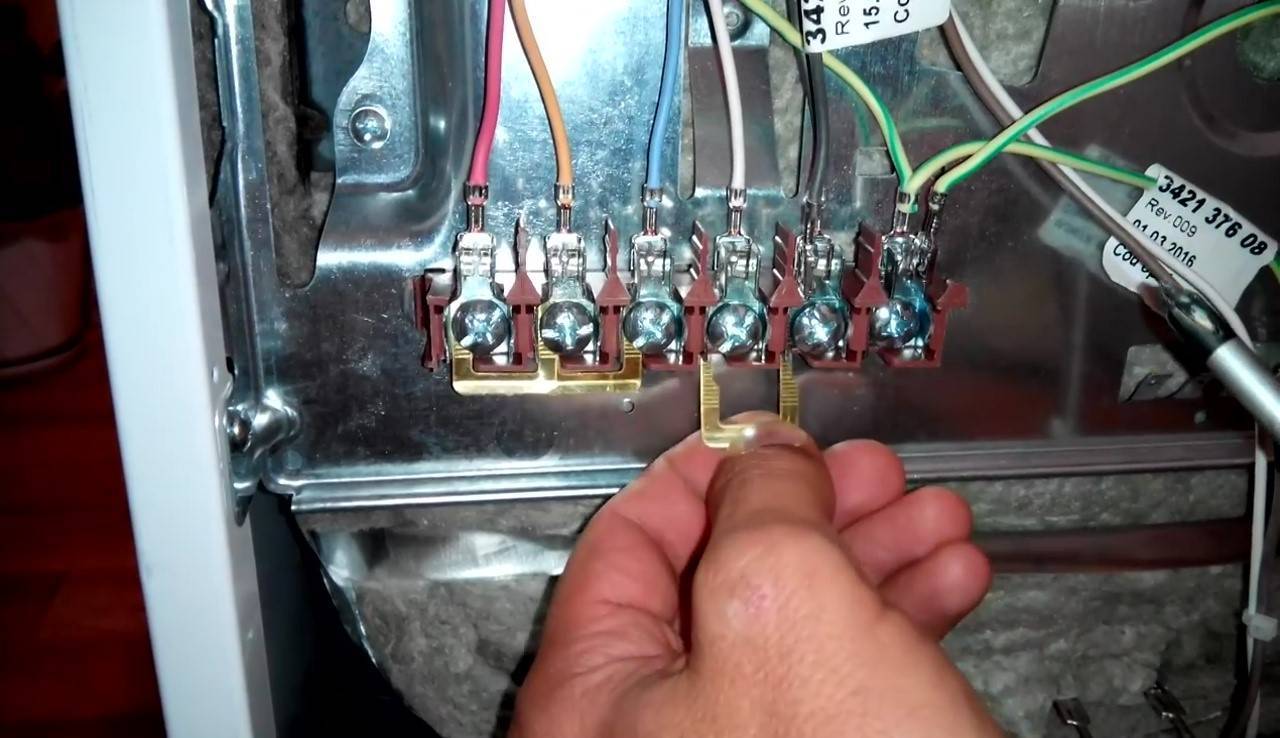

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке. Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта. И после размещения перемычки винт закручивается до упора.


Монтажные перемычки
Инсталляция перемычек

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.


Разъемы

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.


Присоединение сетевого шнура

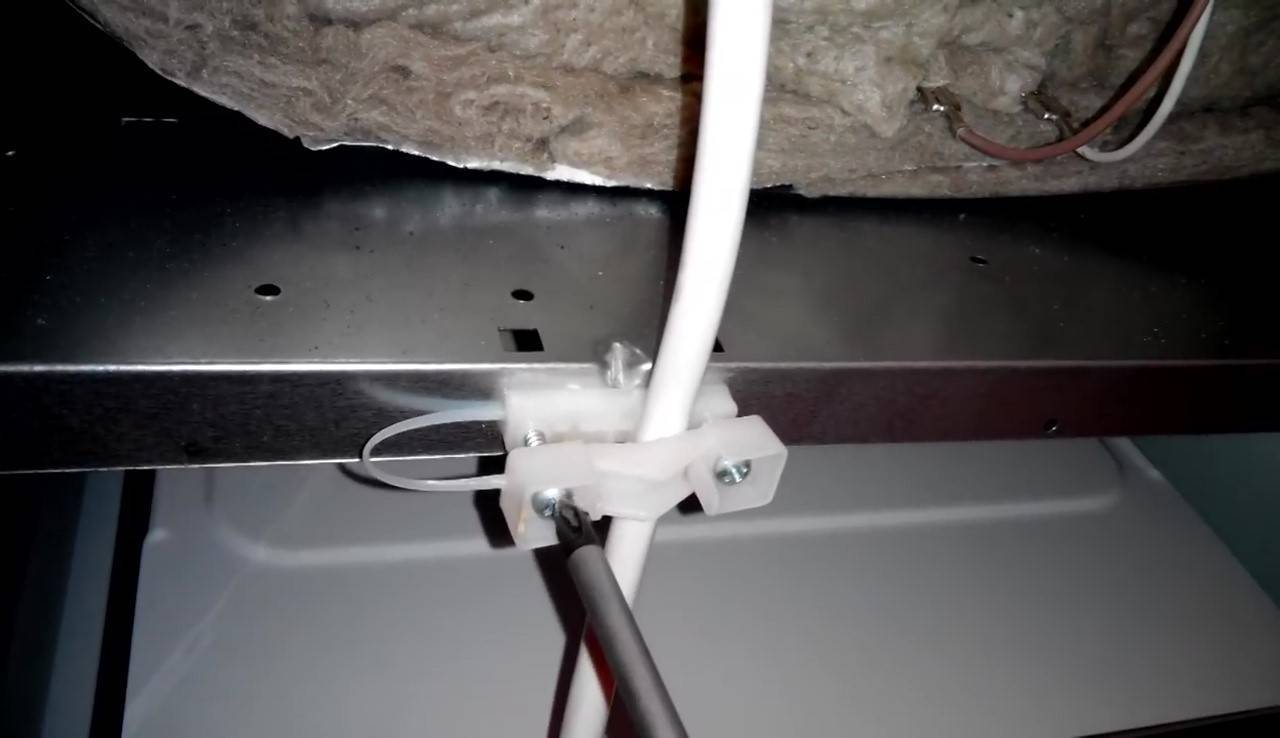

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.


Колодка

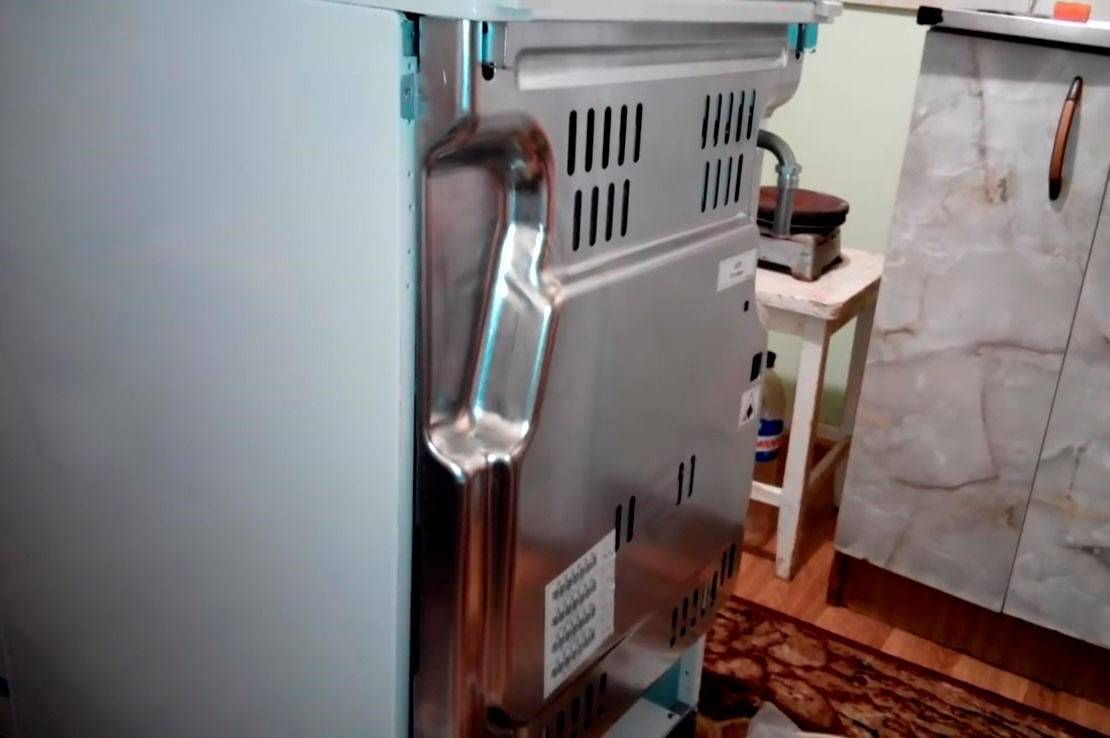

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.


Плита с надетой задней крышкой

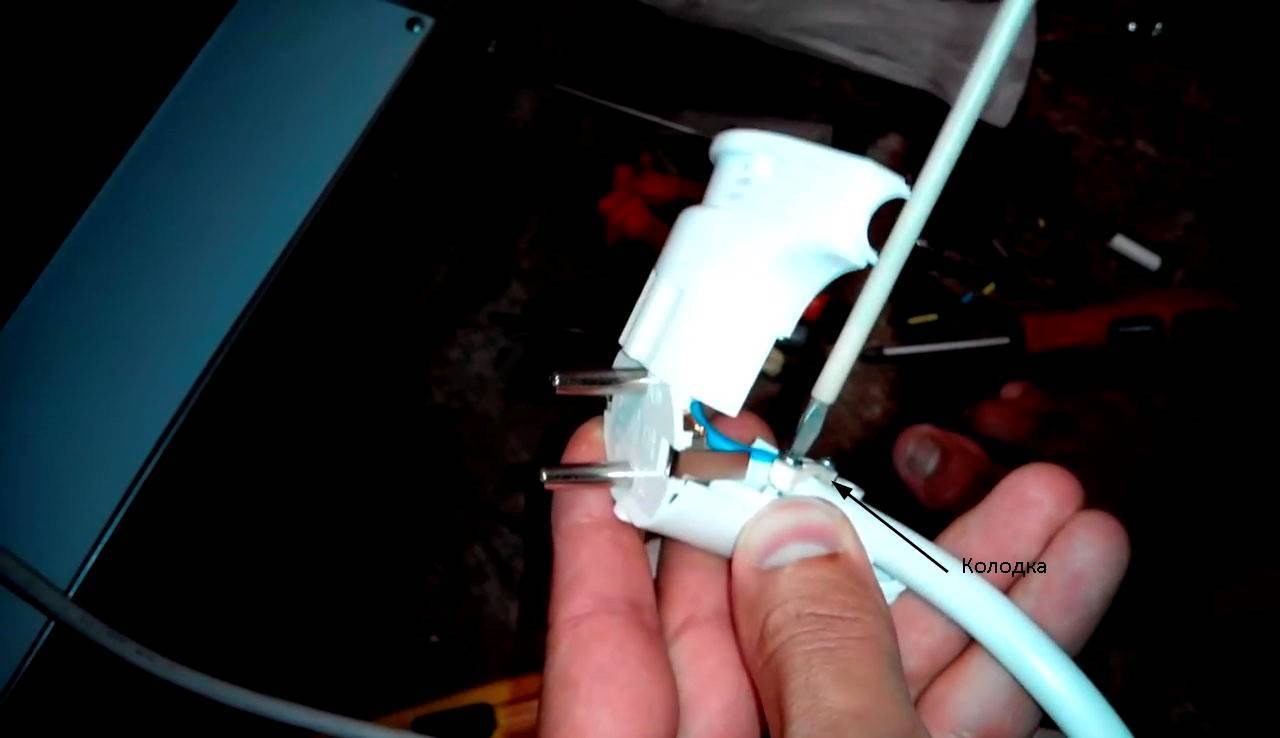

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.


Монтаж вилки

Виды проводов

В случае с маркой провода лучшим решением будет вариант ПВС или КГ. Первый тип расшифровывается, как провод виниловый соединительный. Это изделие имеет токопроводящие жилы из меди, каждая из которых защищена изоляцией и все они находятся в белой оболочке. Такой силовой провод выдерживает напряжение до 450 В, а изоляционный материал не горит, что позволяет рассматриваемому проводу быть термостойким.

Его также отличается высокая прочность и отличное сопротивление к изгибу. Можно применять даже в неотапливаемых и влажных зданиях, где он прослужит 6–10 лет, в зависимости от эксплуатационных условий. Отлично подходит для подключения электроплит.

Если говорить о проводе типа КГ, то его название расшифровывается, как кабель гибкий. Его оболочка выполнена из специального типа резины. Кроме того, такая же оболочка защищает луженые жилы, выполненные из меди. Между проводами расположена специальная пленка, выполняющая защитную функцию. Он должна не позволять слипаться жилам из-за нагрева в результате использования.

Обычно провод КГ содержит в себе от 1 до 5 жил. Как можно понять, жильное сечение определяет мощность, которую может выдержать кабель. Эксплуатируется этот кабель в температурном диапазоне от -40 до +50 градусов. Кабель КГ может выдержать напряжение до 660 В. Обычно данный провод имеет следующее обозначение: КГ 3х5+1х4. Это значит, что здесь присутствуют 3-фазные жилы, имеющие сечение 5 кв. мм, и одна жила заземления с сечением 4 кв. мм.

Вне зависимости от того какой провод будет подбираться для подключения электроплиты, его следует покупать с запасом длины, чтобы можно было передвигать изделие. Кроме того, проводка, идущая внутри помещения и на входе в квартиру, должна быть качественной, что также следует проверить перед началом подключения.

Сечение кабеля для электрической плиты — выбор сечения по мощности плиты

Электроплита – достаточно мощное оборудование с потребляемым током до 40-50 А, поэтому подключение происходит к выделенной линии напрямую от щитка в квартире или дома до специальной розетки, от которой она и будет подключена . Есть и безрозеточные способы подключения, но на выбор сечения и марки кабеля это не играет роли.

НЕ подключать электроплиту к линии розеточной группы или освещения. Это недопустимо согласно ПУЭ!

Что нужно знать для выбора сечения кабеля для электроплиты?

  1. Мощность. Характеристики мощности, тока можно найти в техническом паспорте или на самой плите. Модификация, будет ли это варочная панель, индукционная плита или электроплита с духовым шкафом, влияет на потребляемую мощность и соответственно на сечение кабеля.
  2. Тип сети в доме: однофазная (220В) или трехфазная (380В). От этого зависит количество жил в кабеле. Для однофазной сети достаточно 3-х жильного кабеля, для трехфазной нужен 5-и жильный.
  3. Выбирайте кабель с медными жилами. По современным стандартам для подключение мощного оборудования используются кабели только с медными жилами, защищенные изоляцией и оболочкой.

Для подбора сечения кабеля для варочной панели вы можете воспользоваться таблицей 1. Таблица 1.

Выбор сечения медного кабеля в зависимости от мощности и напряжения сети. Сечение жилы, мм² Однофазная сеть (220В) Трехфазная сеть (380В)

Мощность, кВтТок, АМощность, кВтТок, А
1.54.11910.516
2.55.92716.525
48.33819.830
610.14626.440
1015.4703350
1618.78549.575
2525.311559.490
3529.713575.9115

Марки кабеля для электроплиты – обзор, сравнение цен

Наиболее удобные марки для подключения плиты к розетке это соединительный провод ПВС, ШВВП или кабель в резиновой изоляции и оболочке марки КГ. Эти провода достаточно гибкие и удобные для подключения вилки. Сравнение характеристик марок смотрите в таблице 2.

Согласно нормам эти же марки нельзя использовать для проводки от щитка до розетки питания электрической плиты. Для этого подходят ВВГнг-FRLS, ВВГнг-LS, которые соответствуют нормативам пожарной безопасности.

Опытные электрики прокладывают от щитка ВВГнг-LS (FRLS) и им же подключают электроплиту, а ПВС или КГ используют в случае, если длины кабеля не хватило.

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения.

Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля. Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах.

Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

  • Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
  • Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм.кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

  • правильно выбрать место и поверхность;
  • установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;
  • выбрать розетку и установить ее;
  • выполнить подключение электрического провода;
  • подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную

Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

Выбор розетки

Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.

Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.

Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.

Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.

Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.

При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам. Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу

В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту

Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание

Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.

Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.

При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.

Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.

В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Выбор варианта подключения

Существует два способа подключения – с помощью вилки (или под коробку без нее) или же подсоединения к клеммам. Принято считать, что привычный метод соединения с розеткой целесообразен, когда напряжение не превышает 220В, а это означает только однофазную схему. Если она состоит из двух или трех фаз, то Вольты увеличиваются до 380, тогда работать система корректно не будет. Здесь логично использовать клемма-связь. А вот определиться с тем, использовать розетку или подвести под нее провод, поможет необходимость или ее отсутствие в дополнительном доступе к сети, чтобы подключать другие приборы.

Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель.
