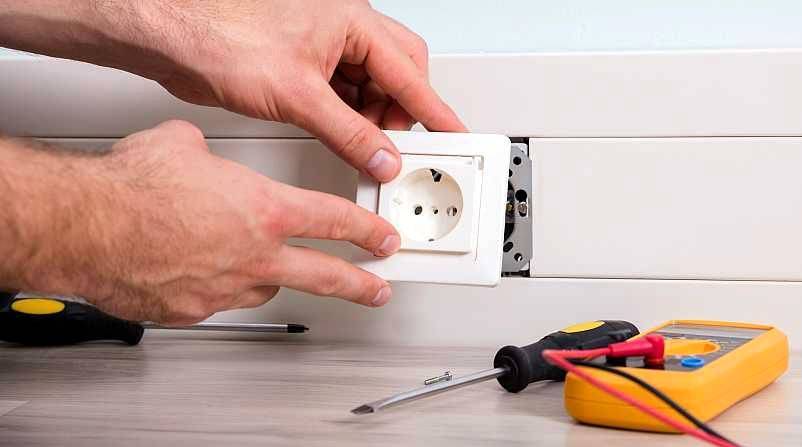

Самостоятельная замена розетки в квартире

Как самому заменить розетку одинарную на новую двойную

Как правильно заменить одинарную розетку на двойную? Это актуально в том случае, если планируется подключать несколько электроприборов одновременно. Такие розетки могут быть стационарные и сборные. Первые подключаются выше изложенными способами. В сборном случае понадобится дополнительный кабель с тремя жилами: фаза, ноль и заземление.

Последние нужно протянуть между подрозетниками, при этом в том из них, в котором уже имеется выход основного провода, к зажимам подсоединяют по паре кабелей – от основного и вспомогательного. В другом подрозетнике все подключается стандартно.

Как поменять розетку под напряжением?

Может возникнуть такая ситуация когда нужно срочно заменить розетку, а отключить ее нет возможности. Сразу предупреждаю, что вы подвергаете себя риску получить удар током. Прикасаться к открытым токоведущим частям розетки нужно только хорошо изолированными плоскогубцами или изолированной отверткой.

Изолированная отвертка

На отвертку одевает кембрик, оставляя 5 мм на конце отвертки. Перед отключением розетки определите фазный провод, который нужно изолировать после отключения. Нейтральный провод можно не изолировать

Сняв осторожно провода, замените розетку и после установки в подрозетник закройте декоративную крышку

Подключение к сети

Рабочий механизм розетки коммутируют с токопроводящими жилами путем заведения концов в клеммы. Так как проводники «земля», «фаза» и «ноль» в коробке должны располагаться отдельно, а в кабеле они объединяются общей изоляцией, сначала нужно убрать последнюю, соединяющую их.

Для этого с жил провода удаляют изоляцию и отрезают лишние концы. Опытные специалисты советуют излишки не убирать, а оставить запас 20 см и спрятать его в подрозетнике.

Все манипуляции нужно проводить очень аккуратно, чтобы снизить риск повреждения жил. При отсутствии специального стриппера (инструмента для зачистки проводников от изоляционной оболочки) можно воспользоваться канцелярским ножом или острым кухонным. Некоторые домашние мастера снимают оплетку путем прогрева проводника зажигалкой.

В соответствующих нормативных документах указано, что маркировка жил осуществляется согласно ГОСТ. Так, фаза зачастую обозначается белым цветом, ноль — голубым или синим, заземление — желто-зеленым.

При работе с советской проводкой, где преимущественно располагаются белые или черные жилы, питающий проводник необходимо проверить до подключения его к изделию. Во избежание ошибок его зачастую выделяют маркером.

Завершающим шагом является установка наружной панели. Крышка соединяется с внутренней частью розетки болтом посередине. Слишком сильно затягивать крепежный элемент не стоит, чтобы не повредить хрупкий пластик.

Для проверки прочности фиксации устройства нужно вставить в него вилку любого электроприбора. Если розетка закреплена слабо, следует снять внешнюю крышку и сильнее прикрутить распорные болты. По окончании процедуры установить декоративную панель, а затем включить электропитание.

Заменить розетку самостоятельно не так сложно, как может показаться на первый взгляд

Самое главное — при проведении процедуры соблюдать меры предосторожности и придерживаться инструкции

Ремонт соединительных проводов

При нагреве изоляция проводов высыхает, трескается и осыпается. Иногда она оплавляется и при попытке изогнуть проводник дает трещины. Такую изоляцию также нужно поменять. Для этого можно использовать изоляционные трубки (кембрики), изоляционную ленту в несколько слоев. Неплохие результаты получаются, если поверх изоленты установить термоусаживаемые трубки. Другая проблема, которая может случиться с проводами – нехватка их длины. После неоднократных замен розеток и выключателей проводники часто переразделывают, отрезая участки с поврежденной изоляцией. При необходимости нарастить медные провода можно соединить их скруткой и пропаять. Можно использовать соединительные клеммы типа Wago или ЗВИ, при условии, что для них найдется достаточно места в монтажной коробке. При наращивании алюминиевых проводов рекомендуется пользоваться только клеммами. При этом нельзя сильно их затягивать, так как алюминий очень мягкий и в месте контакта его легко перерубить винтом. Теперь вы знаете, как можно самому поменять розетку. Это вполне по силам сделать каждому в собственной квартире.

Выбор новой электророзетки

Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:

• по напряжению – на 220-240 В;
• по току – 10-16 А для обычных устройств.

Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).

В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.

Винтовое крепление может быть рассчитано на две конфигурации конца провода:

• U-образная – изгиб в виде петли;
• прямая оконечность.

Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.

Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.

Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

Замените розетку в квартире своими руками

Время от времени в доме требуется замена одной или нескольких розеток. Если это ваш первый раз, возможно, вас беспокоят электрические помехи, но вы не совсем уверены в своих знаниях и навыках. А вам совершенно не о чем беспокоиться, женщине не нужно звать «мужа на час» или упрашивать соседа. Рассказываем по шагам, как заменить розетку самостоятельно.

Вы легко замените розетку в квартире своими руками.

Что понадобится

Новая розетка

Плоскогубцы

Крестовая отвертка подходящего размера

Тестер

Как это сделать

Первый и самый важный шаг — выключить питание. В старых домах розетки подключаются к той же цепи, что и светильники. В новых домах может быть свой автоматический выключатель для розеток. Если вы не знаете, какой автоматический выключатель выключить, в целях безопасности выключите все.

В середине старой розетки (той, что в стене) есть винт, который вы откручиваете крестовой отверткой. Лучший инструмент — с резиновой ручкой, резина — отличный изолятор. Ослабив центральный винт, снимите верхний и нижний или правый и левый винты, удерживающие внутреннюю структуру подрозетника.

После снятия внутренней конструкции, запомните цветовую маркировку проводов. Сфотографируйте их, чтоб наверняка запомнить. Удалите винты для проводов и проверьте их провода. Если они в порядке, ничего делать не нужно. Если они заметно повреждены, их необходимо укоротить плоскогубцами.

Затем вставьте провода в розетку.  Затяните винты.

Перед подключением к розетке убедитесь, что провода подключены правильно и затянуты. Положение подрозетника в стене можно немного подкорректировать отверткой.

Установите крышку на место и затяните винты.

И вы это сделали. Это было не так уж сложно, правда?

Когда пора менять розетку

Немедленно заменяйте неисправные розетки.

Детям нравится играть в электриков и исследовать новые предметы. В целях безопасности вы можете купить заглушки для розеток или заменить их специальными для безопасности детей.

Розетки и выключатели сегодня также являются частичкой дизайна.  При ремонте выбирайте такие розетки и выключатели, чтобы они гармонично сочетались с интерьером.

Когда лучше не менять розетку самостоятельно

Если у вас застрахованный дом или квартира, подумайте о том, чтобы вызвать специалиста, который предоставит вам гарантию на ремонт. Если вдруг в розетке возникнет пожар, страховая компания может не захотеть возместить ущерб.

Также, на всякий случай, не стоит менять розетку самостоятельно, если у вас никогда не было отвертки в руке, а работа по дому для вас большая неизвестность. Попросите опытного соседа или отца проинструктировать вас, и в следующий раз вы все будете знать сами.

Несколько хороших советов в конце

Будьте осторожны, особенно в больших домах, чтобы случайно кто-то не включил автоматические выключатели. Вам лучше сообщить членам семьи о замене розетки или выключателя, чтобы не случилось такого, что кто-то из домочадцев пощелкал предохранителями из-за того, что не может зарядить телефон.

Перед заменой убедитесь, что только что купленная розетка помещается во встроенную коробку в стене. А также проверьте шаг крепежных винтов.

Для кухонь и ванных комнат нужно использовать устройства, имеющие повышенную степень защиты корпуса.

При копировании материала ссылка на сайт обязательна.

Установка новой розетки

Концы проводов осматриваются на наличие надломов, зачищаются и крепятся в контактах штатным способом. Фазная жила должна быть подключена к правому контакту.

Слабина кабеля компактно укладывается в монтажную коробку, после чего туда вставляют и крепят диэлектрическое основание, центруя изделие в гнезде поочерёдным вращением винтов распорных лапок.

После установки основания розетки включают соответствующий автомат и тестером проверяют наличие питания и фазировку на штепсельных разъёмах. При отсутствии претензий линию вновь обесточивают, на диэлектрическое основание устанавливают лицевую панель, и автомат включают окончательно.

Если же напряжение на разъёмах отсутствует, линию отключают, и принимают меры по диагностике возможных неисправностей – дефект новой розетки, обрыв на участке проводки и т.д.

Розетки наружного исполнения не имеют в конструкции встраиваемого в стену подрозетника, поэтому их замена выполняется гораздо проще:

• обесточивается линия;
• снимается лицевая панель;
• отдаются контакты и освобождаются провода;
• со стены демонтируется накладной подрозетник.

Установка наружной розетки выполняется в обратном порядке, при этом имеется место для манёвра – накладной подрозетник может отличаться размером, и его можно немного сдвинуть в любую сторону.

Замена розетки на деревянном или гипсокартонном основании выполняется по тому же алгоритму, но при демонтаже необходимо фиксировать нюансы, связанные с материалом стен – особенности фурнитуры, способы её компоновки и крепления. Например, при скрытой проводке в деревянном доме подрозетники следует использовать только металлические. Не лишней будет консультация профессионала на тему, правильно ли была установлена старая розетка, и нужно ли что-то изменить при установке новой.

Необходимые материалы

До начала работы необходимо подготовить следующие материалы и инструменты:

1. Новая розетка. Бывает разных видов: одинарная, двойная, накладная, внутренняя. Розетки отличаются допустимым количеством ампер. Для энергоемкой бытовой техники рекомендуется устанавливать устройства помощнее.
2. Подрозетник, или монтажная коробка. Иногда старый подрозетник закреплен в стене плотно и не расшатывается, но оставлять его небезопасно.
3. Стартовая шпаклевка или алебастр и шпатель. Не потребуются только для монтажа розетки в гипсокартон, но при работе с бетонными или кирпичными стенами смесь и шпатель незаменимы.
4. Отвертка. Понадобятся индикаторная и крестообразная. С помощью индикаторной проверяются провода на наличие в них электрического тока, а также закручиваются небольшие шурупы.
5. Пассатижи. Используются на многих этапах работы.
6. Кусачки. Нужны, чтобы откусывать провода и снимать с них изоляцию.

Как правильно выбрать новую розетку

Прежде, чем самостоятельно поменять розетку, нужно приобрести новую. Выясним, какие они бывают. Все они делятся на два вида: наружные и внутренние. Внутренние заглубляются в стену, к ним подходит скрытая в стене электропроводка. Наружные устанавливаются на поверхность, проводка к ним подходит в пластиковых кабель-каналах или гофре. Для использования в трех-проводных сетях выпускаются розетки с заземляющим контактом.

Пример наружной и внутренней розетки

Выпускаются блочные изделия, включающие две и более розетки в одном корпусе. Если вам часто приходится вынимать вилку одного бытового прибора, чтобы подключить в этом месте другой, подумайте, не поменять ли вам в этом месте обычную розетку на двойную. При выборе производителя не ищите самый дешевый вариант. Качество таких изделий не всегда соответствует желаемому. И не забудьте о дизайне.

Когда нужно менять розетки

Необходимость заменить старую розетку на новую возникает, когда:

1. В помещении есть устройства старого образца, которые имеют непривлекательный внешний вид. К ним нельзя подключить электроприборы с европейским штекером (евровилка).
2. Нужна двойная розетка. Большинство людей в быту применяют тройники или переноски. Это удобно, но небезопасно. Если нужно подключать несколько приборов, лучше установить двойные розетки.
3. Расшатался подрозетник или на отверстиях появились следы подгорания. Если не предпринять меры, может произойти возгорание.
4. Ремонт. Специалисты советуют устанавливать розетки на высоте 40 см от пола. Раньше стандарты были другими, и устройства монтировались на высоте примерно 1 м.

Еще одним поводом сменить розетки является новая дизайнерская задумка относительно оформления интерьера.

Общая информация

Клавишные модели наиболее популярные и доступные в цене на сегодняшний день, рассчитаны на напряжение 220-250 В и номинальный ток 10-15 А. Применяются одно-, двух-, трехклавишные, бывают даже 5-6 клавишные.

Монтаж их в помещении проводят открытым или скрытым способом, при этом все клавиши обычно соединены одной рамкой.

Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.

Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.

Применение многоклавишных устройств очень удобно в больших помещениях, где несколько светильников. Весомый «плюс» представленных выключателей – это меньшая длина провода для подключения выключателя и вывод в одну точку управления освещением в помещении.

Более современными считаются реостаты или диммеры, с помощью которых удобно можно регулировать интенсивность светового потока. Но такие устройства работают только с лампами накаливания и галогеновыми.

Электрические выключатели обычно устанавливаются на стене, в зависимости от способа монтажа электропроводки (скрытая и наружная).

Когда электрические провода спрятаны внутри стен, выключатель будет находиться в стеновом гнезде. В случае открытой прокладки применяют подрозетник, где и будет устанавливаться выключатель.

Первый вариант – самый распространенный, второй – легче обслуживать.

Перечень инструментов, которые могут понадобиться для замены розетки

Для замены старой розетки на новую нужно использовать некоторый перечень инструментов, который желательно предварительно проверить по наличию и подготовить, зная наперед, что инструменты есть под рукой и их можно будет применить при любом развитии ситуации при проведение данной работы. При выполнении работ могут понадобиться следующие инструменты:

• набор из нескольких отверток прямого и крестового образца;
• специальная отвертка индикатор для проверки наличия или отсутствия фазы на проводе;
• небольшой молоток и зубило;
• дрель обычная с насадками;
• кусачки, плоскогубцы, круглогубцы для удаления старых проводов и подготовки контактной группы перед монтажом;
• смесь для замазывания и укрепления подрозетника на основе гипса, или алебастр.

Любой инструмент, не имеющий изоляционных рукоятей, или находящийся в неисправном состоянии, следует отложить в сторону и не использовать, по крайней мере – для выполнения работы по замене электрической розетки, или вообще любой другой работы с электрическими цепями. Отключение электрического питания в помещении не даёт стопроцентной гарантии защиты от поражения электрическим током, так как ситуации в жизни возникают абсолютно различные.

Порядок работ

Работы производятся в следующем порядке:

Открутив центральный или два боковых винта на передней панели розетки, осторожно снимаем верх. Ослабляем крепежные винты или болты распорных пластин, которые удерживают розетку в коробке

Вынимаем старую розетку из гнезда и, открутив винты, которые закрепляют токоведущие жилы, удаляем механизм, пришедший в негодность.

По окончании демонтажа старой розетки производим работы в обратном порядке:

1. Заводим концы проводов в клеммы новой розетки, плотно закрепив их винтами, иначе плохой контакт может повлечь за собой перегрев и сгорание розетки и включенной в нее вилки питания электроприбора. Если в используемой модели имеется контакт для провода заземления, то необходимо внимательно следить за правильностью подключения всех контактов к соответствующим клеммам. С этой проблемой легко разобраться, если знать, что в соответствии с принятой маркировкой фазный провод имеет изоляцию черного или коричневого цвета, рабочий нуль, синего, а провод заземления, желто-зеленого цветов.
2. Аккуратно уложив провода в коробке, утапливаем ее в гнездо и вкручиваем попеременно винты распорочных пластин, чтобы розетка жестко села внутри.
3. Закручиваем крепежные винты, которые помогают избежать выпадения розетки из коробки при частом и длительном использовании.
4. Устанавливаем на место и завинчиваем винты для верхней крышки розетки.
5. Включив питание, проверяем наличие тока и работу нового устройства.

Довольно часто в помещениях, где возникает необходимость в подключении в сеть электропитания сразу нескольких приборов, устанавливаются двойные розетки. Если перед вами возник вопрос, как правильно самому поменять двойную розетку, то стоит заметить, что описанный выше порядок работ по монтажу новой одинарной розетки полностью применим и к установке изделия с двойным входом. Отличие состоит лишь в том, что внутри коробки используется параллельное подключение гнезд.

Бывает и так, что при монтаже розетки с двумя контактами необходимо подсоединить четыре провода, оставшихся от старой разводки

Демонтаж старой розетки

Самым сложным случаем считается ремонт розетки старого образца, когда она меняется на новую вместе со старым железным подрозетником, вместо которого устанавливается пластиковый. Если понять, как поменять такую розетку самому, то во всех остальных случаях действовать будет гораздо проще. В целом вся процедура сводится к пошаговому выполнению отдельных этапов, перед которыми надо сначала проверить наличие напряжения на контактах (чтобы убедиться, что нужна только замена, а не ремонт), затем выключив вводной автомат и снова проверить клеммы индикатором напряжения (чтобы убедиться, что автомат сработал).

Снятие крышки

В зависимости от того, одинарная меняется розетка, двойная или тройная, крышка держится на одном двух или трех болтах. Если в старых устройствах конструкция крышки монолитная, то в современных она складывается из двух деталей – декоративной рамки и собственно самой крышки, которая закрывает собой токоведущие части.

При снятии крышки могут быть следующие нюансы:

• Болты крутятся, но не выкручиваются из-за сорванной резьбы. В таком случае надо помогать им, оттягивая крышку от стены. Если болта два, то надо откручивать их понемногу, при этом поочередно тянуть за верх или низ крышки.
• Крышка или декоративная накладка могут «прикипеть» к обоям – особенно часто это случается на кухне, из-за высокой влажности. При сильном рывке такая крышка может оторвать вслед за собой хороший кусок обоев или краски со стены. Как правильно ее отодрать от стены без последствий, надо решать в каждом случае по-разному. Например, можно аккуратно отделить крышку от них ножом.

Демонтаж внутренней части

В зависимости от модели розетки ее внутренняя часть может держаться на распорных лапках, быть прикрученной к подрозетнику или крепиться непосредственно к стене дюбелями. Последний вариант встречается редко: в основном попадаются первый и второй – по отдельности или вместе.

В любом случае найти крепежи просто – болты либо надо искать по периметру подрозетника либо смотреть на распорные усики, которыми устройство касается стены, проследить какими болтами они затягиваются и открутить их. Обычно хватает два-три оборота, чтобы крепления ослабли и внутренняя часть выпала из подрозетника, точнее – повисла на проводах, которые также надо открутить.

Самих проводов может быть два или три, если есть заземление. Чтобы их извлечь, надо открутить крепежные винты. Если в сети есть провод заземления, то уложен он может быть иначе чем остальная проводка. ПУЭ рекомендует использовать для заземления цельный провод, потому к розетке может подходить жила на которой сделана петля и тот же провод будет уходить назад – к другой точке. Нарушать его целостность нельзя – это скажется на качестве заземления.

Как демонтировать розетку и установить новую в старый подрозетник смотрите подробнее в этом видео:

Как установить двойную модель

Данный способ имеет свои достоинства. Это:

• более низкая стоимость, чем у двух одинарных;
• возможность подбора нужного экземпляра под имеющийся подразетник, без необходимости монтажа отдельного гнезда под устройство.

Устройство имеет не только плюсы, но и минусы:

1. Розетка имеет меньшую жесткость за счет большой наружной части.
2. Допустимый суммарный ток все равно делится на оба гнезда и не превышает норматива. В бытовом варианте это 16А.
3. Разъемы штепселя строго ориентированы. Если их необходимо повернуть на 90 градусов, то не всегда это возможно.

Установка двойного экземпляра в основе одинакова с одинарным. Встраиваемая подбирается под монтажное гнездо такого же размера, как и заменяемая одинарная. Наружные экземпляры монтируются на плоский подрозетник.

Двойное устройство отличается от одинарного лишь двумя посадочными местами с двумя клеммными парами. Для монтажа следует отключить все электричество в доме, вставить фазовый провод в правый контакт, синий «ноль» — в левый. Желто-зеленую «землю» подключаем к заземлению.

Демонтаж старой розетки

Самым сложным случаем считается ремонт розетки старого образца, когда она меняется на новую вместе со старым железным подрозетником, вместо которого устанавливается пластиковый. Если понять, как поменять такую розетку самому, то во всех остальных случаях действовать будет гораздо проще. В целом вся процедура сводится к пошаговому выполнению отдельных этапов, перед которыми надо сначала проверить наличие напряжения на контактах (чтобы убедиться, что нужна только замена, а не ремонт), затем выключив вводной автомат и снова проверить клеммы индикатором напряжения (чтобы убедиться, что автомат сработал).

Снятие крышки

В зависимости от того, одинарная меняется розетка, двойная или тройная, крышка держится на одном двух или трех болтах. Если в старых устройствах конструкция крышки монолитная, то в современных она складывается из двух деталей – декоративной рамки и собственно самой крышки, которая закрывает собой токоведущие части.

При снятии крышки могут быть следующие нюансы:

• Болты крутятся, но не выкручиваются из-за сорванной резьбы. В таком случае надо помогать им, оттягивая крышку от стены. Если болта два, то надо откручивать их понемногу, при этом поочередно тянуть за верх или низ крышки.
• Крышка или декоративная накладка могут «прикипеть» к обоям – особенно часто это случается на кухне, из-за высокой влажности. При сильном рывке такая крышка может оторвать вслед за собой хороший кусок обоев или краски со стены. Как правильно ее отодрать от стены без последствий, надо решать в каждом случае по-разному. Например, можно аккуратно отделить крышку от них ножом.

Демонтаж внутренней части

В зависимости от модели розетки ее внутренняя часть может держаться на распорных лапках, быть прикрученной к подрозетнику или крепиться непосредственно к стене дюбелями. Последний вариант встречается редко: в основном попадаются первый и второй – по отдельности или вместе.

В любом случае найти крепежи просто – болты либо надо искать по периметру подрозетника либо смотреть на распорные усики, которыми устройство касается стены, проследить какими болтами они затягиваются и открутить их. Обычно хватает два-три оборота, чтобы крепления ослабли и внутренняя часть выпала из подрозетника, точнее – повисла на проводах, которые также надо открутить.

Самих проводов может быть два или три, если есть заземление. Чтобы их извлечь, надо открутить крепежные винты. Если в сети есть провод заземления, то уложен он может быть иначе чем остальная проводка. ПУЭ рекомендует использовать для заземления цельный провод, потому к розетке может подходить жила на которой сделана петля и тот же провод будет уходить назад – к другой точке. Нарушать его целостность нельзя – это скажется на качестве заземления.

Как демонтировать розетку и установить новую в старый подрозетник смотрите подробнее в этом видео:

Признаки неисправности розетки

Некоторые неисправности розеток в квартире безопасны и легко устранимы, другие — грозят порчей электроприборов или вообще опасны для жизни человека. Причина может крыться и в неправильной, некачественной установке электророзетки, и в износе старого устройства.

Чаще всего в изделии портится крепление контактов, которые начинают шататься, ослабевать. Провода в доме нередко сделаны из алюминия, который высокопластичен и может быстро терять крепость. В результате контакты начинают плохо держаться. Починить розетку в этом случае просто: нужно укрепить контакты путем подтягивания. Если в толще стен проходит медная проволока, такая проблема сводится к минимуму или вовсе отсутствует.

Более серьезная неприятность, требующая вмешательства, — выпадение устройства. Изделие может выпадать, если контакты не были вовремя закреплены. Электророзетка способна немного вылезти из стены или вываливаться наружу.

Прочие возможные признаки неисправности устройства:

• лопание, откалывание декоративной крышки;
• выскакивание из подрозетника;
• отгорание провода питания.

Иногда внешне устройство не выглядит сломанным, но при включении электроприбор не работает. Электророзетка может начать искрить, дымить или работать с перебоями, от нее идет запах горелого пластика, корпус становится горячим. Все это — признаки неисправности, такому изделию нужен ремонт.

Подготовка новой розетки

Не всегда при монтаже требуется подрозетник. Зависит это от конструкции нового электрооборудования. В некоторых современных образцах в качестве защиты используются сама центральная часть.

Рассмотрим более подробно этот вариант.

Внешний вид этого варианта отличается тем, что вокруг него имеется специальная металлическая рама, а механизм изначально крепится к самому ободку.

Продается такое оборудование цельным, т.е. внешняя панель, рама и механизм соединены между собой. Для начала монтажа нужно отсоединить наружную часть от защитной рамы. Крепление осуществлено с помощью болтов, поэтому их просто нужно открутить.

Остаются только ободок и механизм.

При внимательном рассмотрении механизма можно увидеть, что на нем уже не 4, а 5 винтов. Последний расположен вверху между двумя контактными. Этот болт держит специальную пластину.

Она прижимает контактные провода более крепко, что позволяет устанавливать вилку прочно. Также это служит дополнительной защитой от удара электричеством.

Необходимые материалы и инструменты

Следует отметить, что список реквизита будет довольно объемным. Однако, не стоит пугаться, так как перечень представляет необходимый набор для любых возможных работ по монтажу электрических розеток. Инструмент, необходимый именно в вашем случае, будет гораздо меньшим и будет зависеть от конкретного типа монтажа.

Необходимые материалы:

• непосредственно новая розетка;
• стартовая сухая смесь;
• короб (подрозетник);
• виниловая изоляционная лента (изолента);
• кабель необходимого сечения;

Подходящий инструмент:

• угловая шлифовальная машина (болгарка);
• круг на болгарку по бетону;
• перфоратор или ударная дрель;
• отвертка фигурная или прямая;
• индикаторная отвертка;
• измерительный прибор (вольтметр);
• пассатижи с изолированными ручками;
• ручной паяльник;
• уровень для отметки штроб;
• шпатель для замазки;
• съемник изоляции;
• диэлектрические перчатки;
• нож;
• фонарик;

Демонтаж старой:

1. Заранее подготовьте все необходимые инструменты, новую розетку и остальные материалы. Положите их так, чтобы можно было свободно до них дотянуться, и чтобы они не мешали вам.
2. С помощью индикатора фазы или мультиметра выясните, по какому проводу подается фаза. Запомните цвет этого провода. Если провода имеют одинаковый цвет, пометьте нужный нешироким кусочком изоленты.
3. При возможности обесточьте всю электрическую проводку в квартире. Это поможет не опасаться ударов током и позволит работать более уверенно. Если в вашем доме электрическая сеть состоит из нескольких параллельных сегментов, то можете отключить тот сегмент, который подает ток в комнату, где вы собрались менять розетку. Для этого в распределительном щитке отключите необходимый автомат. Если на улице уже темно или в комнате недостаточное освещение – воспользуйтесь фонариком.
4. С помощью отвертки отвинтите центральный болт старой розетки, чтобы снять переднюю панель.
5. Аккуратно проверьте наличие электрического тока с помощью измерительного прибора или индикатора напряжения. Если на какой-либо клемме светодиод индикатора загорелся – электричество отключено не полностью. Постарайтесь его отключить заново.
6. Теперь нужно освободить провода от контактов. Отвинтите болты зажимов проводов и с помощью пассатижей выньте провода из клемм. Освобожденные провода расположите так, чтобы они не касались друг друга или самой розетки. Для надежности можете заизолировать их изолентой.
7. Далее вынимаем старую розетку из подрозетника. Стоит учесть, что в некоторых старых квартирах, внутренними коробами могли не пользоваться и розетку крепили прямо в отверстие в бетоне.
8. Отвинчиваем распорные болты крепления розетки, чтобы освободить ее. Иногда она может крепиться с помощью дополнительных крепежных шурупов, которые располагаются по бокам внутреннего стакана или же сверху и снизу. Отвинчиваем их и вынимаем розетку.
