Нахождение неисправностей ротора и статора перфоратора Макита

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

  • питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
  • во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
  • при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
  • длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
  • во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

  • появляется стойкий запах подгоревшей изоляции проводов обмотки;
  • ощутимо повышается температура корпусных деталей болгарки;
  • электропривод болгарки гудит сильнее, чем в обычных условиях;
  • вполне реально появление задымленности;
  • шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
  • возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

  • износились резиновые кольца ударника, бойка, поршня;
  • развалилась обойма подшипника качения;
  • разрушился цилиндр, боек ствола ударного механизма;
  • срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

  • ослабела сила конической пружины, прижимающая муфту сцепления;
  • стопорный ролик не фиксирует большую шестерню вала ствола;
  • не держит механизм фиксации инструмента в стволе;
  • Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

  • срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
  • не работает электродвигатель перфоратора;
  • нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.


Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.


Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.


Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.


Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.


Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

  1. Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
  2. Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
  3. Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма

  4. Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

https://youtube.com/watch?v=EBZHzano5sk%3F

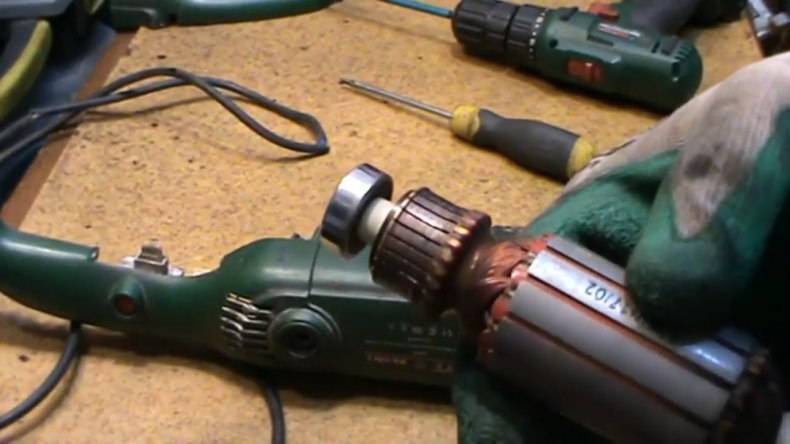

Установка и сборка нового ротора

Замена ротора не требует специальных знаний и может быть выполнена любым пользователем.

Ротор вставляется в механический блок косозубой шестерней до плотного прилегания.

Помните! Очень важно правильно установить подшипник поз.56 и резиновое кольцо 10 поз.77.
В перфораторе Макита 2450 на роторе со стороны коллектора применяется подшипник 607LLB поз.56 или отечественный аналог 80017, а со стороны крыльчатки поз.53 устанавливается подшипник 609LLU поз.51 или аналог 80019.

Установив ротор, закрыв его корпусом, поставьте на место электрощетки и проверьте работоспособность перфоратора.

Видео: как проверить якорь, статор

Видео: Перфоратор трещит и не крутит как исправить? Не забываем читать описание к ролику!

Видео: Смазка закрытых неразборных подшипников, хитрость

Видео: разборка перфоратора makita HR2450 за 5 минут до м

Все! Вы справились с трудной задачей. Перфоратор работает.

Цель проведения измерений сопротивления обмоток электродвигателей неизменному току – выявление изъянов (некачественных соединений, витковых замыканий), ошибок в схеме соединений, также уточнение характеристик, применяемых при расчетах и наладке режимов, регуляторов и др.

Измерения, в особенности у больших электродвигателей, следует делать с особенной тщательностью и высочайшей точностью. Сопротивление обмоток электродвигателей неизменному току определяют или при помощи амперметра и вольтметра, или двойным мостом
. Если сопротивление больше 1 Ома, то нужная точность измерений достигается одинарным мостом
.

У электродвигателей, имеющих только три вывода обмотки статора (соединение обмоток в звезду либо треугольник выполнено снутри электродвигателя), сопротивление неизменному току определяют меж выводами попарно. Сопротивление отдельных фаз в данном случае определяется из последующих выражений:

1. Для соединения в звезду (рис. 1,а)

2. Для соединения в треугольник (рис. 1,б)

При схожих значениях измеренных сопротивлений:

Рис. 1. Схемы измерения сопротивления обмоток трёхфазных электродвигателей при соединении обмоток: а – в звезду; б – в треугольник

При измерении сопротивления особенное значение имеет правильное определение температуры обмотки. Для измерения температуры используют как заложенные температурные индикаторы, так и встраиваемые указатели температуры и температурные индикаторы, которые должны быть введены не позже чем за 15 мин до начала измерения сопротивления.

Для измерения температуры обмоток электродвигателей мощностью до 10 кВт устанавливают один указатель температуры либо температурный индикатор, для электродвигателей мощностью до 100 кВт – более 2-ух, для электродвигателей мощностью от 100 до 1000 кВт – более 3-х, для электродвигателей выше 1000 кВт – более 4.

В качестве температуры обмоток принимается среднее арифметическое измеренных значений. При измерении сопротивлений обмоток электродвигателя в фактически прохладном состоянии температура обмоток не должна отличаться от температуры среды более чем на ± 3 °С.

Если нереально конкретно измерить температуру обмоток, электродвигатель должен находиться в нерабочем состоянии до измерения сопротивления обмоток в течение времени, достаточного для того, чтоб все части электродвигателя фактически приняли температуру среды. Изменение температуры среды за этот период времени не должно быть более ± 5 °С. В качестве температуры обмоток электродвигателя при всем этом принимают температуру среды в момент измерения сопротивлений. Измерение сопротивления повторяют пару раз.

Измерения при помощи амперметра и вольтметра делают трижды при разных значениях тока. При применении мостовых схем перед каждым измерением следует нарушать равновесие моста. Результаты измерений 1-го и такого же сопротивления не должны отличаться от среднего более чем на 0,5 %, в качестве реального сопротивления принимается среднее арифметическое результатов всех измерений, удовлетворяющих этому требованию.

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Устройство перфоратора, схема сборки и список запчастей

Инструмент состоит из однофазного двигателя и ротора. За вращательные движения отвечает шестерня, расположенная на вале якоря. Между ними имеются подшипники, один из которых «пьяный», именно он передает движения на работающие детали.

Ремонт перфоратора бочкового

Данная процедура не отличается от ремонта обычного перфоратора. Стоит учесть, что двигатель и вал расположены вертикально.

Как починить перфоратор своими руками

Процедура ремонта в домашних условиях является оптимальным решением и обойдется дешевле, чем услуги сервисных центров. Ремонт инструмента стоит дорого и не факт, что попадется добросовестный мастер. Прежде чем задуматься, как сделать перфоратор, стоит обзавестись необходимыми инструментами, запастись теоретическими знаниями, как разобрать и собрать перфоратор. После окончания ремонта запустите в щадящем режиме.

Проверка обмоток двигателя

Электронный тестер роторов – это стандартный цифровой мультиметр. Прежде чем приступать к тестированию замыкания, следует проверить мультиметр и его готовность к работе. Переключатель выставляют на измерение сопротивления и касаются щупами друг друга. Прибор должен показать нули. Выставляют максимальную величину измерения и проводят проверку:

На этом проверка ротора закончена. Следует еще раз напомнить основные этапы определения неисправности. Прежде чем проверять, болгарку или любой другой прибор следует обесточить. Перед проведением замеров, следует визуально осмотреть корпуса, изоляцию и отсутствия нагаров на статоре и роторе.

При разборке инструмента в первый раз, записывайте все свои шаги. Это позволит иметь подсказку в следующий раз, избежать появления лишних деталей при сборке. При выходе щетки за край щеткодержателя менее 5 мм, такие щетки следует заменить. Проверить межвитковое замыкание можно электронным тестером, то есть мультиметром.

Цель проведения измерений сопротивления обмоток электродвигателей неизменному току – выявление изъянов (некачественных соединений, витковых замыканий), ошибок в схеме соединений, также уточнение характеристик, применяемых при расчетах и наладке режимов, регуляторов и др.

Измерения, в особенности у больших электродвигателей, следует делать с особенной тщательностью и высочайшей точностью. Сопротивление обмоток электродвигателей неизменному току определяют или при помощи амперметра и вольтметра, или двойным мостом . Если сопротивление больше 1 Ома, то нужная точность измерений достигается одинарным мостом .

У электродвигателей, имеющих только три вывода обмотки статора (соединение обмоток в звезду либо треугольник выполнено снутри электродвигателя), сопротивление неизменному току определяют меж выводами попарно. Сопротивление отдельных фаз в данном случае определяется из последующих выражений:

1. Для соединения в звезду (рис. 1,а)

2. Для соединения в треугольник (рис. 1,б)

При схожих значениях измеренных сопротивлений:

Рис. 1. Схемы измерения сопротивления обмоток трёхфазных электродвигателей при соединении обмоток: а – в звезду; б – в треугольник

При измерении сопротивления особенное значение имеет правильное определение температуры обмотки. Для измерения температуры используют как заложенные температурные индикаторы, так и встраиваемые указатели температуры и температурные индикаторы, которые должны быть введены не позже чем за 15 мин до начала измерения сопротивления.

Для измерения температуры обмоток электродвигателей мощностью до 10 кВт устанавливают один указатель температуры либо температурный индикатор, для электродвигателей мощностью до 100 кВт – более 2-ух, для электродвигателей мощностью от 100 до 1000 кВт – более 3-х, для электродвигателей выше 1000 кВт – более 4.

В качестве температуры обмоток принимается среднее арифметическое измеренных значений. При измерении сопротивлений обмоток электродвигателя в фактически прохладном состоянии температура обмоток не должна отличаться от температуры среды более чем на ± 3 °С.

Если нереально конкретно измерить температуру обмоток, электродвигатель должен находиться в нерабочем состоянии до измерения сопротивления обмоток в течение времени, достаточного для того, чтоб все части электродвигателя фактически приняли температуру среды. Изменение температуры среды за этот период времени не должно быть более ± 5 °С. В качестве температуры обмоток электродвигателя при всем этом принимают температуру среды в момент измерения сопротивлений. Измерение сопротивления повторяют пару раз.

Измерения при помощи амперметра и вольтметра делают трижды при разных значениях тока. При применении мостовых схем перед каждым измерением следует нарушать равновесие моста. Результаты измерений 1-го и такого же сопротивления не должны отличаться от среднего более чем на 0,5 %, в качестве реального сопротивления принимается среднее арифметическое результатов всех измерений, удовлетворяющих этому требованию.

Любые электроинструменты со временем начинают отказывать. Неисправности делятся на механические и электрические. Из электрических неисправностей чаще всего встречаются неисправности, связанные с отказом работы щеток. На втором месте: выход из строя подшипников якоря. Менее распространены неисправности, связанные с выходом из строя статора или ротора. А как правильно определить неисправность статора, ротора перфоратора Макита 2450 и 2070, заменить щетки? И здесь нам поможет принципиальная электрическая схема перфоратора Макита 2450, 2470.

Установка и сборка нового ротора

Замена ротора не требует специальных знаний и может быть выполнена любым пользователем.

Ротор вставляется в механический блок косозубой шестерней до плотного прилегания.

Помните! Очень важно правильно установить подшипник поз.56 и резиновое кольцо 10 поз.77. В перфораторе Макита 2450 на роторе со стороны коллектора применяется подшипник 607LLB поз.56 или отечественный аналог 80017, а со стороны крыльчатки поз.53 устанавливается подшипник 609LLU поз.51 или аналог 80019

Правильно установленное резиновое кольцо 19

Установив ротор, закрыв его корпусом, поставьте на место электрощетки и проверьте работоспособность перфоратора.

Все! Вы справились с трудной задачей. Перфоратор работает.

Неисправность элементов прибора

По отзывам покупателей самыми часто ломающимися деталями являются:

  • Кнопка включения и выключения;
  • Двигатель;
  • Редуктор;
  • Шнур питания;
  • Регулятор оборотов.

Включение и выключение

Пусковая кнопка является одним из элементов, который чаще всего нуждается в ремонте. Так как постоянно функционирует. Решение проблемы может занять много времени, если попытаться устранить недочет своими руками.

Нередко бывают ситуации, когда кнопка просто залипает. В этом случае не нужно приобретать аналог. Достаточно будет разобрать агрегат в месте, где находится кнопка. И устранить оттуда пыль, гарь и другие загрязнения. По необходимости пространство граничащее с деталью смазывают смазкой. В итоге кнопку собирают и устанавливают на прежнее место.

Двигатель

Этот элемент носит важный характер при работе любого электрического прибора. Двигатель может сломаться полностью или может повредиться одна их его деталей. В любом случае нужно проверить данный элемент на исправность.

Для начала советуют понять есть ли в этой детали проблема, связанная с заклиниванием или же причина в другом элементе. Обнаружить заклинивание достаточно просто.

  • Для этого прокручивают вал. Если деталь идет плавно и не останавливается, тогда причина поломки не в ней.
  • Или наоборот вал притормаживает, тогда смотрят уже на поломку двигателя или редукторной системы.
  • Для этого двигатель разбирают, отсоединяя от него редуктор.
  • И прокручивая двигатель, смотрят на его работу, если происходит все без помех, тогда дело точно в редукторе.

Замена данного элемента не всегда требуется. Основной причиной неисправности может стать, попадание постороннего предмета или поломка его механизмов. В любом случае для налаживания работы, проводят тщательный осмотр с применением замены смазочного вещества.

Мультиметр – это устройство, которое даст понять, что случилось с электродвигателем. Он обнаруживает даже пробой двигателя. Это может стать следствием неисправности обмотки. Ее достаточно тяжело поменять самостоятельно, поэтому советуют сразу обратиться в ремонтную контору, где эти действия сделают быстро и качественно.

Редуктор

Этот элемент отвечает за вращение двигателя. Поэтому его неисправность является серьезной поломкой. Однако она может иметь разные причины.

  • Первая из них– это заклинивание. Его устраняют своими руками, разобрав деталь и достав оттуда посторонние предметы.
  • Вторая причина – стачивание пластмассовых шестеренок редуктора. Устраняют проблему, заменив деталь на новый элемент.

Шнур питания

Данная поломка является частой причиной неисправности агрегата. Шнур может не осуществлять поступление тока к устройству, если он полностью оборван, перегнут или нарушена целостность одной из его жил. Ремонтные работы в таком случае можно произвести самостоятельно. Для этого отключают агрегат. Убирают корпусную часть, использовав отвертку.

Далее освобождают крепление кнопки вместе с проводом. Устраняют поврежденный провод, зачистив от изоляции его неповрежденные элементы. И соединяют по той же системе провод с прибором, поставив корпус на место.

Регулятор оборотов

От этого элемента зависит мощность двигателя. К таким приборам относятся УШМ или шлифовальные машины. Каждая такая деталь оснащена частотой вращения диска (находится в цифрах на регулировочном колесе). Для обнаружения недочета, регулятор соединяют напрямую с сетью.

Перемотка якоря

Якоря для болгарок УШМ поддаются перемотке в домашних условиях. Для этого нужно иметь определенные умения при работе с паяльником. Чтобы осуществить перемотку якоря своими руками, потребуется:

  • провод с медной жилой, которая соответствует предыдущему проводнику;
  • диэлектрическая бумага, чтобы изолировать обмотку;
  • лак для заливки катушек;
  • паяльник.

Схема перемотки:

  • убирание предыдущих обмоток – стараться не испортить поверхность корпуса. При появлении повреждений произвести шлифовку наждаком или напильником;
  • осмотр коллектора – значение сопротивления контактов ламели в сравнении с оболочкой не должно превышать 0,25 Мом;
  • подчищение коллектора от старых проводов – разработка пазов для вставки концов новых проводов;
  • постановка гильз – они изготавливаются из материала, не проводящего ток, например, электротехнический картон. Размер их равен 0,3 мм;
  • перемотка катушек – окончание нового провода присоединяется к концу ламели. Перематываем по направлению против часовой стрелки. Вблизи коллектора закрепить провода хлопчатобумажной ниткой;
  • контроль на отсутствие замыканий – замерить сопротивление тестером;
  • нанесение лака или эпоксидки для закрепления намотки – произвести сушку в духовке или использовать средства, которые быстро высыхают.

Если выполнить подобные действия не удается, то можно произвести замену якоря болгарки.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

  • Качественная работа, если это специализированный центр
  • Оригинальные детали, под вашу модель инструмента
  • Продление гарантии, если срок ещё не закончился
  • Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

  • Если отсутствует гарантия, работа оплачивается
  • Ремонт займёт время, придётся подождать
  • Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

  • Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
  • После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
  • В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
  • Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
  • Закрыть крышкой и зафиксировать её шурупами.

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

  • При стирании одной замене подлежат обе
  • Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
  • Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
  • Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Ремонт или замена? Выбор за вами!

Опытному в вопросах электротехники домашнему мастеру вполне под силу произвести ремонт якоря на перфораторе своими руками. Начинают работы с определения неисправности. В случае обрыва или короткого замыкания витков обмотки якоря причина «молчания» перфоратора или медленного вращения его ротора (которое сопровождается интенсивным искрением по всему периметру) легко устанавливается тестером. Искрение, а также попытка якоря перфоратора вращаться в разные стороны, является следствием замыкания части витков в обмотке. Если же искрение носит характер единичной, но длинной искры – то причина в обрыве провода или плохом его контакте с самим коллектором.

При проверке стоит проверить также возможность пробоя на корпус якоря. При замерах значений фактического сопротивления полученные величины не должны быть меньше нескольких Ом.

При выработке подшипника перфоратора возможен существенный дисбаланс оси вращения якоря при работе перфоратора. Эта неисправность диагностируется после того, когда пробоя в витках обмотки не установлено. Для этого необходимо подключить перфоратор к реостату, и плавно повышать напряжение до номинального. Если в ходе диагностики тон работы электродвигателя изменяется, а вибрации якоря нарастают, то балансировка ротора необходима.

Поскольку перемотку якоря в домашних условиях произвести практически нереально, то рекомендуется прибегнуть к услугам специализированных мастерских. Цена перемотки якоря на перфоратор для большинства моделей (от Bosch, DeWalt, Makita и др.) зависит от мощности инструмента, и его исполнения (бытовой или профессиональный). Если мощность привода не превышает 1000 Вт, то услуга обойдётся в 1000…1200 руб., для привода мощностью до 1500 Вт – 1500…1600 руб., а для более мощных перфораторов – до 2500 руб.  Комплексные услуги по ремонту (например, замена подшипника) могут обойтись и в 3500…4000 руб.  При  этом диагностика неисправностей в большинстве мастерских выполняется бесплатно.

Магнитный угольник для сварки. Нужно только выбрать градус!

Стержни для клеевого пистолета. Выбираем правильно!

Меняем подшипники, находящиеся в якоре

В якоре электрической дрели Макита также есть подшипники. Их два, и они имеют разный размер. Подшипник побольше расположен там, где находится крыльчатка.

Данные изношенные детали возможно снять, используя специальный съемник. Применение съемника значительно облегчит ремонт. Если же нет возможности использовать специальный съемник, можно воспользоваться следующим способом для снятия подшипников.

Якорь дрели подвешивается к металлическим пластинам таким образом, чтобы подшипник оказался сверху пластин, а сам якорь внизу. Постукивайте деревянным молотком вал. Таким образом вы извлечете вал из середины детали.

Новый подшипник напрессовывается на вал. Для этого используйте длинную торцевую головку размером в одну четверть дюйма.

Вот что необходимо сделать:

1. К внутренней обойме в подшипнике упирается головка до предела.

2. Воспользуйтесь молотком и стучите по головке.

3. Сверху подшипника одевается редукторный корпус из металла.

4. Также простукивайте его молотком для окончательной посадки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
