Правильно подключаем батарею отопления

Разводка отопления

Самая простая и надежная схема разводки отопления – «ленинградка», или же однотрубная разводка системы. Такая система конструктивно представляет собой закольцованный контур, проходящий по всему периметру здания. Радиаторы подключаются к трубопроводу параллельно. Основным недостатком «ленинградки» является неравномерной прогрев подключенных в цепь радиаторов.

Гораздо более эффективным вариантом того, как правильно проложить отопление, особенно в многоэтажных домах, является двухтрубная отопительная система. У такой системы есть две разновидности, одна из которых зовется тупиковой. Данную схему нужно обязательно балансировать, т.е. ограничивать проходимость в находящихся близко к котлу радиаторах – иначе прогрев расположенных вдалеке отопительных приборов будет недостаточным.

В попутной схеме имеется несколько расположенных параллельно контуров одинаковой длины. Балансировать попутную разводку не требуется, поскольку в ней теплоотдача всех батарей изначально находится почти на одном уровне. Если никакие препятствия не мешают создать кольцевую попутную схему, то ее нужно сделать, а в противном случае вполне подойдет и тупиковая двухтрубная разводка. В любом случае, чтобы точно знать, как правильно проложить отопление в доме, нужно заранее продумать все известные нюансы.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

  • размер радиаторов и их тепловая мощность;
  • размещение отопительных приборов внутри дома;
  • схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

  • в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
  • ребра на конвекторах должны быть направлены вертикально;
  • середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
  • общая длина батареи должна составлять от 75 % ширины оконного проема;
  • отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

  • запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
  • заглушки для перекрытия оставшихся каналов;
  • краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

  • манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
  • терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

  • для бокового подключения;
  • для диагонального подключения;
  • для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

  1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
  2. краны соединяются с тройниками;
  3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

  1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
  2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
  3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
  4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

  1. к входу и выходу из радиатора присоединяются запорные краны;
  2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Плюсы байпаса

Домовладельцу иногда сложно принять решение по рекомендации специалистов при монтаже однотрубной системы отопления об установке байпаса. Принцип прост: в конструкцию включается обводная труба (это и есть байпас), которая сэкономит материальные ресурсы, и позволяет вести локальный ремонт радиатора без отключения всей системы. Последнее актуально для владельцев частных домов и для жильцов типовых многоэтажек прошлого века.

Фото 1. Радиатор, подключенный к отопительной системе. Стрелками указано расположение байпаса и шаровых кранов.

Для обладателей обширного жилого помещения с однотрубной системой теплоснабжения, станет целесообразным подключение «обводки». Она представляет собой отрезок трубы, который устанавливается в непосредственной близости от радиатора. Диаметр трубы на одну позицию ниже, чем сечение основного трубопровода. Это объясняется тем, что при подаче носителя, вода предпочитает устремляться по каналам большего диаметра. Таким образом, появляется возможность безболезненно для отопления дома начать ремонт протекающих узлов радиатора.

Самотечная система не обеспечивает комфортную (и регулируемую) температуру в жилых помещениях, вот здесь и необходим байпас. Мастера монтируют обводную трубу с расположенным в ней циркуляционным насосом и термодатчиками. Не беда, если прервётся энергоснабжение — байпас направит потоки воды по принципу «самотёка» и в аварийном режиме. Обводная труба приносит экономию домовладельцу до 25% платы за электроэнергию, перемежая самотёк и принудительную циркуляцию теплоносителя.

Внимание! Циркуляционный насос устанавливайте в обводную трубу, придерживаясь правила «криволинейности»: чем больше изгибов, тем меньше теплопроводность системы отопления. Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор

Байпас с двух сторон «окружается» шаровыми кранами для ограждения подачи воды в определённый радиатор.

Схемы подключения радиаторов

Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.

Радиаторы с нижним подключением

Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления

Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.

Батареи отопления с боковым подключением

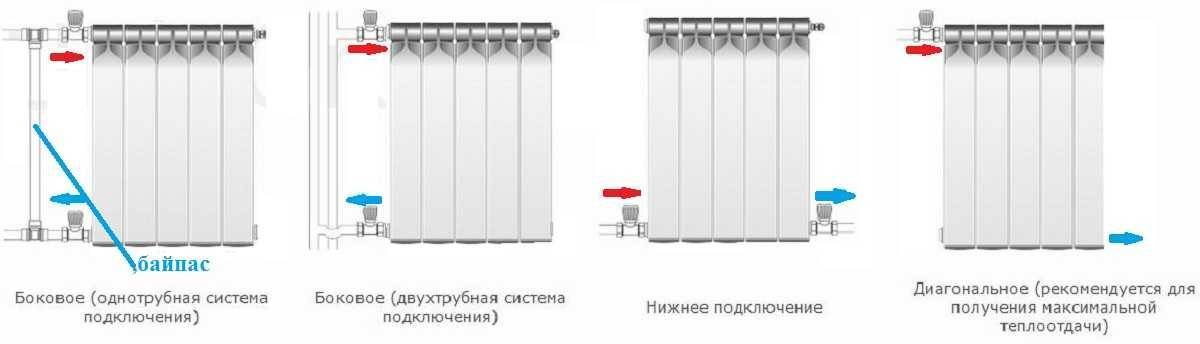

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Основные варианты

Есть несколько различных систем обогрева и несколько вариантов их подключения. В частности, отопление может быть однотрубным или двухтрубным, принудительной или естественной циркуляции.

Однотрубные варианты сетей обогрева подразумевают такое подключение, при котором теплоноситель движется от радиатора к радиатору по одной труде, проходя их последовательно. Как правило, именно такая схема применяется повсеместно в многоквартирных домах старой застройки, в то же время в новых городских квартирах уже делают двухтрубный вариант подключения.

Вторая труба служит для отвода теплоносителя из радиатора, после того как его туда подали посредством первой. Это позволяет теплоносителю иметь одинаковую температуру на всех участках цепи отопления и регулировать его движение, следовательно, температуру в каждом конкретном греющем устройстве. Схема подключения батарей отопления в квартире выполняется в зависимости от подводной обвязки. Нельзя однотрубную схему переделать на двухтрубную в случае, если остальные квартиры применяют однотрубную систему.

Теперь давайте рассмотрим вопрос, как подключить радиатор отопления, в зависимости от потребностей и возможностей каждой из этих систем.

Вход-выход

Строго говоря, каждый из представленных вариантов, как правильно подключать батареи отопления, имеет свои преимущества и недостатки. Например, самый простой способ – однотрубное подключение, с одной стороны радиатора в верхнюю часть заводится теплоноситель, из нижней части он выводится дальше.

Наиболее частый вариант подключения, его ещё называют нормативным. Практически не даёт потерь тепловой энергии. Лучше всего дополнять такое подключение байпасом, для возможности регулировки и ремонта радиатора.

Как правило, последовательное подключение батарей отопления производят по описанной или следующей схемам.

Самый простой способ – однотрубное подключение, с одной стороны радиатора в верхнюю часть заводится теплоноситель, из нижней части он выводится дальше.

Диагональное

Несмотря на свою высокую эффективность – встречается довольно редко, видимо из-за сложности в обвязке и расходе дополнительных материалов. Выполняют следующим образом: в верхнюю часть радиатора заводят теплоноситель – из нижней части с противоположной стороны делают его выход.

Ленинградка

Самое правильное подключение батареи отопления, если речь идёт о горизонтальной прокладке стояка. Вход производят со стороны ближней к току теплоносителя, вывод с противоположной стороны, и то и другое соединение находятся при этом в нижней части батареи.

Частенько Ленинградку дополняют байпасом, для того чтобы была возможность управлять потоком теплоносителя и регулировать температуру в радиаторах. Названа она так, потому что разработана и впервые начала применяться именно в Ленинграде.

Тем не менее, несмотря на всю оригинальность и управляемость рассмотренной системы – у неё есть существенный минус, а именно теплопотери, которые составят до 15% от общего показателя. Что, согласитесь, не очень хорошо, когда отапливаешь дом газом за свои деньги.

Мы рассмотрели выше основные способы подключения батарей отопления, применяемые для однотрубных сетей. Параллельное подключение батарей отопления в однотрубной системе выполнить невозможно, так как нет возможности подвести теплоноситель отдельно к каждому греющему элементу.

Для двухтрубной системы нет необходимости строить хитрые схемы последовательного подключения, обычно в таких сетях подключают радиаторы нормативным способом, реже диагональным.

В случае, если теплоноситель циркулирует без насоса, естественным образом, подключение идёт всегда диагональным способом, так как он обеспечивает наименьшее сопротивление на пути движения теплоносителя.

Правильный монтаж конструкции без обводной трубы

Такая схема не потребует параллельной отводки трубы, базирующейся на сварке или креплении с помощью переходников и фитингов.

Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.

Инструменты

Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:

  • специальные ключи для подсоединения американок;
  • инструменты для навинчивания переходников;
  • динамометрические ключи для «нежных» деталей.

Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.

Схемы и способы подключения

При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.

Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев, прогревание батарей происходит равномерно.

Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.

  • Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности, но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
  • Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
  • Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.

Как правильно подключить радиаторы

При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров

Вдвое меньше допускается зазор от стены.

Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.

Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.

Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.

С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.

Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла»

Иначе краска со временем отслоится и соединение даст протечку.

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС. Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА. При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Как схема врезки радиатора влияет на его эффективность

Многолетняя практика отечественных работников строительной индустрии позволила выделить несколько разновидностей схем обвязки приборов теплопередачи. Они продиктованы вариантами их подключения:

  • диагональное двухстороннее при верхней подаче;
  • одностороннее при подаче теплоносителя сверху;
  • одностороннее с подачей воды снизу;
  • двухстороннее с подключением обеих подводок снизу;
  • диагональное двухстороннее при подаче снизу;

Специалисты разработали и куда более оригинальные варианты врезки, однако, они далеко не так популярны.

Каждый из названых видов подключения имеет свои особенности и, в частности, недостатки. Последние необходимо оценить заранее и рассчитать какой вариант будет работать с максимальной отдачей:

  • Благодаря одностороннему подключению получается существенно повысить коэффициент полезного действия всей системы и конкретного радиатора. Это связано с тем, что нагревание каждой отдельно секции объекта осуществляется равномерно. Данный вариант является оптимальным для зданий высотой в один этаж, в которых устанавливают агрегаты с большим количеством секционных соединений.
  • Нижнее подключение производится непосредственно под напольной поверхностью. Однако, это не слишком эффективный аналог. Это связано в первую очередь с тем, что прогревание радиатора происходит абсолютно не равномерно.
  • Диагональная схема предполагает установку крана Маевского, а также специализированной заглушки. Направление теплоносителя задается заранее, благодаря чему уровень теплоотдачи объекта существенно возрастает.

Правильное подключение

Вне зависимости от типа системы, выбранной схемы подключения, на входе и выходе радиатора желательно установить шаровые краны. Это значительно повысит безопасность вашей системы в том смысле, что при повреждениях радиатора вам легко будет его отключить. Для этого нужно будет только повернуть крыльчатку кранов.

В однотрубной системе требуется также установка байпаса. Только так при отключении радиатора система продолжит работу, иначе, отключив радиатор, вы полностью ее заблокируете. Так что правильное подключение (обвязка) радиаторов в квартирах с однотрубной разводкой – это с байпасом и шаровыми кранами.

В вертикальной однотрубной системе поставив два шаровых крана и байпас, вы можете в любое время отключать радиатор

Для двухтрубных систем требуются шаровые краны и регулятор на входе. Только так систему можно будет сбалансировать.

Для получения заявленной мощности от радиатора потребуется его правильное положение под окном: от пола должен быть зазор порядка 8-12 см, от подоконника 6-10 см, задняя стенка радиатора должна находится на расстоянии не менее 3-5 см. Только при таком расположении воздушный поток будет нормально двигаться вдоль отопительного прибора, и тепло будет распространяться по комнате.

Однотрубная схема

Однотрубной называют отопительную систему, в которой все без исключения радиаторы подключены к одному трубопроводу. При этом разогретый теплоноситель на входе и остывший на обратке перемещается по одной и той же трубе, постепенно проходя сквозь все отопительные приборы

В данном случае, очень важно, чтобы внутреннее сечение трубы было достаточным для выполнения ее основной функции. В противном случае, все отопление будет неэффективным.

Отопительная система с однотрубным контуром имеет определенные плюсы и минусы. Ошибочным будет мнение, что такая система позволяет существенно сократить расходы на прокладку труб и установку отопительных приборов. Дело в том, что система будет функционировать эффективно только в случае ее грамотного подключения с учетом большого количества тонкостей. Иначе, она не сможет обогревать квартиру должным образом.

Экономия средств при обустройстве однотрубной отопительной системы действительно имеет место, но только в случае применения вертикального подающего стояка. В частности, в пятиэтажных домах часто практикуют такой вариант разводки с целью экономии материалов. В данном случае нагретый теплоноситель подается по главному стояку вверх, где распределяется по всем остальным стоякам. Горячая вода в контуре постепенно проходит сквозь радиаторы на каждом этаже, начиная с верхнего.

По мере достижения теплоносителем нижних этажей его температура постепенно снижается. Чтобы компенсировать разницу температур, на нижних этажах устанавливают радиаторы с большей площадью. Еще одна особенность однотрубной отопительной системы заключается в том, что на всех радиаторах рекомендуют устанавливать байпасы. Они позволяют беспрепятственно снимать батареи в случае необходимости ремонта, не останавливая при этом всю систему.

Если отопление с однотрубным контуром выполнено по схеме с горизонтальной разводкой, движение теплоносителя может быть попутным или тупиковым. Такая система зарекомендовала себя в трубопроводах длиной до 30 м. При этом количество подключенных радиаторов может составлять 4-5 штук.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Модель вторая

При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отводится в охлажденном виде — по другой. В схеме такого типа отопительные приборы подсоединяются параллельно.

Плюсы

Достоинствами такой схемы подключения являются следующие факторы:

  • все отопительные приборы нагреваются одинаково;
  • перед радиаторами возможен монтаж вентилей для регулирования количества подаваемого теплоносителя.

Минусов системы всего два: требуется большее количество труб для устройства стояков и подводки, и, соответственно, трудозатраты на монтаж системы оказываются выше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
