Монтаж электрического щитка

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

  • быстрый доступ для включения или отключения напряжения;
  • отдаленность от горючих и пожароопасных материалов;
  • естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

Что такое электрический щит и для чего он нужен

Электрический распределительный щиток — это собранные в одном месте автоматические выключатели, УЗО, реле напряжения и другие устройства, предназначенные для защиты и отключения подключённых после него электроприборов.

В распределительные щиты могут устанавливаться розетки, электросчётчик, амперметры и другие приборы.

Установка электрощитов в квартире или частном доме производится возле входа, в месте, исключающем попадание на него воды.

От наполнения щита зависит удобство управлением электроприборами. Например, можно отключать и включать всё электроотопление или наружное освещение одновременно, из одного места.

Схема

В отличие от разводки проводов в электрощите в частном доме, квартира не имеет столь жестких ограничений по электрическим схемам. В ряде случаев, можно обходиться и без схем при подключении квартиры к общей электросети.

Но она пригодится по многим причинам. С ней гораздо проще совершить монтаж электрощитка, а в случае возникновения неисправности, или проведения модернизации, её наличие сможет сильно помочь. Конкретных правил к рисованию не существует.

Можно нарисовать от руки схематически, или прибегнуть к помощи специальных инженерных программ.

Простейшая схема будет иметь примерно такой вид:

Процесс создания электрической схемы можно разбить на несколько этапов. На первом этапе, определяется, какая разводка электрических проводов находится в квартире. Затем, потребители разбиваются на группы. На основании полученных результатов рисуют схему.

Как распределять ток между потребителями?

Важно на этапе монтажа электрощитка грамотно распределять электричество между потребителями. Многие электрические квартирные щитки собирают сами. Но при этом нужно придерживаться элементарных правил:

Но при этом нужно придерживаться элементарных правил:

  1. Каждый потребитель с показателем выше 2 кВт должен зафиксироваться в отдельной группе. Для этого фиксируется автомат, предварительно рассчитывается нагрузка.
  2. Если оборудование небольшой мощности, то создают соответствующие автоматы. Но и кабель стоит выбрать верного сечения — до трех квадратных миллиметров.
  3. Когда в квартире нужны приборы с повышенным показателем мощности, то для них применяется автомат в 20, а то и 32 А. С кабелем тоже не нужно экспериментировать — пусть он будет достойного сечения в шесть квадратных миллиметров.
  4. Для создания линий к розеткам применяется трехжильный кабель (каждый отдельно). В распредкоробке выполняются ответвления к каждой розетке.
  5. Осветительные приборы — со своей линией.
  6. Высота размещения электрического щитка квартирного — 1000-1800 мм от пола.

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов

В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток

Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

Примерная схема построения электрощитаИсточник ul-avesta.ru

Что такое электрощиток

В любом жилом помещении есть бытовые и осветительные приборы. Это потребители электроэнергии. Она поступает по силовой линии от центральной магистрали на электрощит, установленный в частном доме (квартире), Его функции:

  • учет потребленной электрической энергии;
  • распределение ее по группам нагрузки − розетки для бытовой техники, выключатели для светильников;
  • защита проводки от замыканий, вызванных скачками напряжения;
  • предупреждение возгораний, поломок электроприборов из-за высоких нагрузок.

Кто своими руками делает капитальный ремонт в квартире, тот сможет самостоятельно собрать электрощиток. Но прежде чем делать монтаж распределительного щита, обязательно провести подготовительные работы:

  • начертить план электропроводки;
  • определить место установки;
  • выбрать расходники, нарисовать схему электрощита.

В заключении определить оптимальный размер, материал, тип щитка.

Типы щитков

По способу исполнения различают два типа щитков:

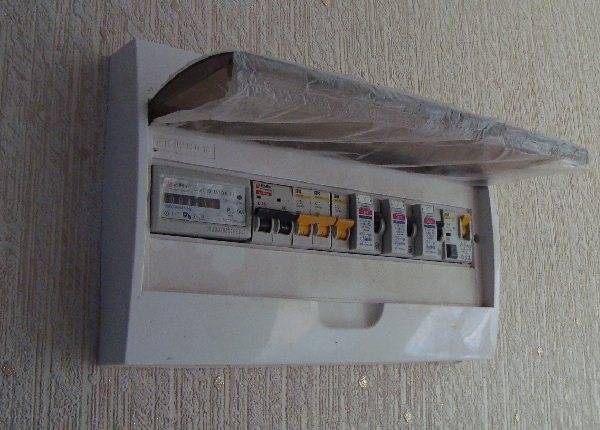

Навесной электрощиток

  1. Накладные или навесные. Установка ящиков данного типа выполняется к основанию наружной обвязкой при помощи шурупов, саморезов или болтов (в зависимости от стены). Для монтажа не требуется выполнения ниши в стене, что облегчает процесс установки. Щиты подходят для прокладки открытых и скрытых проводок. В случае необходимости ящик можно заменить щитом большего размера, в котором будет монтировано дополнительное оборудование. Навесные электрощиты незаменимы при отсутствии возможности установить внутреннее устройство из-за толщины стен. Их установка обходится дешевле по сравнению с ящиками встраиваемого типа. Недостатком является объемность щита, который выступает от стены на 10-15 см. Поэтому место его установки требует тщательного выбора.
  2. Встраиваемые. Внутренние щиты используются для проводки скрытого типа и предназначены для монтажа в специальную нишу, оборудованную гипсом. К достоинствам устройства можно отнести эстетичный внешний вид (по окончании монтажа на виду остается лишь крышка, которую можно задекорировать). Недостатки: необходимость пробивания ниши при установке; трудоемкий демонтаж в случае необходимости переноса в иное место.

Встроенный электрощиток

Подключение

В первую очередь необходимо подключить вводной автоматический предохранитель. Если он однополюсный – подвести фазу. Если двухполюсный – подвести и фазу, и ноль.

Для удобства дальнейшего монтажа фазы на вводной пакетник лучше заводить снизу.

  • Все УЗО и пакетники объединить шинами «гребенка» или перемычками. Провод перемычки должен совпадать сечением с вводным проводом.
  • Отходящие электропровода подключить к автоматам.

Ноль (N) всегда идет на автоматы и УЗО с нулевой шины. Фаза (L) – с вводного кабеля через перемычки или «гребенку».

Чтобы не запутаться при монтаже и подключении, выберите провода ноля, фазы и заземления в изоляции различного цвета. Чаще всего бывает:

  • Ноль N – синий
  • Фаза L – красный
  • Заземление PE – желтый cзеленым пунктир

Следите за надежностью подключений, тщательно зажимайте болты на предохранителях и шинах.

  • Подключить электросчетчик в соответствии с приложенной к нему схемой.
  • Подать напряжение на щиток
  • При помощи мультиметра проверить наличие напряжение на отходящих линиях и пакетниках
  • Маркировать каждый автомат в соответствии с коммутационной схемой
  • В случае, если корпус устройства не прозрачен, копию схемы следует прикрепить к дверце электрошкафа с внутренней стороны. Помимо соблюдений требования энергонадзора, это существенно облегчит профилактические и ремонтные работы распредщитка.

ВАЖНО! Не забудьте после проверки нагрузки на отходящих линиях отключить вводной автоматический предохранитель для безопасного завершения работ. Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками

Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах

Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах

Установка электрического щита в домовладении – дело несложное. Его вполне возможно сделать собственными руками. Главное – соблюдать правила техники безопасности, тщательно выполнять все предписания и не экономить на расходных материалах.

Следите за тем, чтобы сборка вашего распределительного электрощитка соответствовала всем требованиям ПУЭ. В противном случае, энергонадзор может не позволить подключения вашей дачи к электросетям или указать на какие-либо нарушения, наказуемые штрафом.

При сборке проверяйте жесткость крепления каждого из элементов. Не допускайте лишних пересечений проводов, а тем более – их ненадлежащих скруток. Правильная сборка функционала распредщита гарантирует безопасное подключение, безаварийную работу ваших бытовых приборов при различных типах нагрузок.

Скрупулезность и следование нормам – залог пожарной безопасности вашего жилища, а значит, и вашего комфорта и спокойствия.

В заключение предлагаем вам посмотреть видео, как своими руками осуществить монтаж и сборку уличного электрощита для дачи:

Типы электро-щитков

Производитель выпускает различные виды щитков, как для внутренней, так и для наружной установки. Щитки для наружной установки крепятся дюбелями непосредственно к стене здания. Если поверхность из дерева (пожароопасная), то между поверхностью и щитком помещается не горючий материал, например, асбест. Подобные щитки устанавливают в местах, где они не мешают нормальной жизнедеятельности человека. Тем не менее, место должно быть доступным и удобным для эксплуатации. Наружный щиток возвышается над поверхностью стены на 12-18 см и этот фактор обязательно необходимо учитывать при определении места установки.

Щиток для внутренней установки предназначен для установки в специально подготовленную нишу. Подобный вид щитков всегда находится на одном уровне с поверхностью, поэтому, не представляет никакой опасности для нормальной жизнедеятельности.

Корпус щитка изготавливается либо из металла, либо из пластика. Размер можно подыскать под любые конкретные условия.

Как правило, выбирают щиток соответствующего размера. В нем должны свободно уместиться все автоматические выключатели, все УЗО и при этом должно быть достаточно места для размещения проводов. Кроме этого, ничего не должно мешать подключению.

Очень важно заранее определиться с количеством автоматов и подбирать электро-щиток соответствующих габаритов. При этом, не следует забывать о том, что возможно расширение электрической сети

В данном случае, в щитке должно остаться место, как минимум, для двоих автоматов.

Как правильно подключить электросчетчик и автоматы

  • Для безопасной работы вашего щитка применяйте несложные правила:
  • используйте для монтажа однопроволочный монолитный провод;
  • при использовании гибкого провода применяйте наконечники;
  • используйте неразрывные перемычки;
  • применяйте U-образный загиб для увеличения площади контакта.

Использование наконечников на гибкий провод

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане — подключают многожильный провод к автомату без оконцевания. Если зажать голый многожильный провод как он есть, то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта, да и сам контакт со времен ослабевает.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. Поэтому если при монтаже используется многожильный провод, то для его оконцевания нужно применять наконечники НШВ или НШВИ.

Кроме того, если существует необходимость подключения двух многожильных провода к одному зажиму автомата, для этого нужно использовать двойной наконечник НШВИ-2. С помощью него очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Использование U-образного загиба

Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше.

Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Использование неразрывных перемычек

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой.

Как объединить несколько групповых автоматов в таком случае? Cделайте самодельную перемычку из жил кабеля. Для этого используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине.

  1. Как это сделать:
  2. Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений).
  3. Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Сборка и монтаж щитка на стене

Монтаж электрощитка на стене делается двумя способами — наружный, или накладной и внутренний, или врезной. После установки коробки на место производится сборка электрощита.

Наружное крепление

Это более простой способ, но менее эстетичный. Кроме того, есть опасность механического повреждения щита в процессе эксплуатации. Производится такая установка следующим образом:

  • пустая коробка без наружной крышки прикладывается к стене и через крепёжные отверстия отмечают места установки дюбелей;
  • в отмеченных местах в стене сверлятся отверстия и забиваются пластмассовые части дюбелей;
  • коробка прикладывается к стене и в крепёжные отверстия забиваются дюбеля.

Watch this video on YouTube

Если щит большой и металлический, то вместо пластмассовых дюбелей используются анкерные болты.

Внутренняя установка

Внутренняя установка сложнее, но результат получается более качественным:

  • коробка прикладывается к стене, и отмечаются её контуры и места входа кабелей;
  • углошлифовальной машинкой или перфоратором вырезается углубления для установки электрощита и подходящих кабелей;
  • дюбелями или анкерными болтами шкаф крепится в месте установки;

После установки, сборки и подключения щели вокруг распредщитка заполняются шпаклёвкой, цементом или монтажной пеной. Собрать такой электрощиток можно своими руками или приобрести готовый.
