Ремонт болгарки Bosch своими руками

Принцип работы инструмента

Дословно слово перфоратор обозначает «бурильный молоток». Для повышения производительности в горнодобывающих работах был разработан в начале XIX века отбойный молоток. Принцип действия устройства заключался в использовании махового колеса. Он приводил в движение штангу с присоединёнными к нему специальными защипами. Штанга под воздействием пружины наносила удар и возвращалась обратно поршнем.

Устройство постоянно совершенствовалось. В 1932 году в Германии корпорация Bosch выпустила первый перфоратор, работающий от электричества. В этом устройстве был совмещён ударный и вращательный момент. Разработанный компанией принцип действия используется и сейчас в современных моделях электрических перфораторов.

Перфоратор — это устройство, предназначенное для бурения отверстий и разрушения твёрдых пород. В качестве расходного материала используются буры разного диаметра и зубила. Инструмент разделяют по классу применения:

бытовой;
полупрофессиональный;
профессиональный.

Кроме этого, различают его по механизму работы, который бывает электромагнитным и пневматическим. Последний тип механизма выпускается одно-, двух-, и трёхрежимный. То есть можно выполнять сверление, удар или обе операции одновременно.

По своему виду инструмент напоминает пистолет и может использовать в работе электрический, топливный или пневматический привод. Последние востребованные при опасных условиях работы, во время которых существует возможность взрыва.

В основе принципа работы перфоратора, отличающего его от другого подобного инструмента, лежит ударный механизм. Электромагнитный тип использует две электромагнитные катушки, обеспечивающие возвратно-поступательное движение сердечника. Он и передаёт инерцию хвостовику бура. Пневматический тип основан на движении поршня в цилиндре, совершающем также возвратно-поступательные движения.

https://youtube.com/watch?v=fdP7NR6eu7Y

Каждый производитель стремится улучшить конструкцию за счёт применения конструктивных особенностей. В основном это мелкие доработки, связанные с применением различных материалов и местом их расположением. В целом же основные элементы остаются неизменными. К таким деталям относят:

кнопку включения;
двигатель;
ударный механизм;
предохранительную муфту;
зажим бура.

Из дополнительных особенностей конструкций можно выделить систему удаления пыли и виброподавляющий узел. Для многорежимного типа инструмента устанавливается кнопка переключения работы.

Основные неисправности в процессе эксплуатации болгарки

Чтобы не распыляться в таком вопросе, как определение основных неисправностей в процессе эксплуатации болгарки давайте сразу исключим те ее элементы, которые в априори не могут выйти из строя, ну разве что способом специального вредительства. Поэтому такие детали, как корпус болгарки, корпус редуктора, силовой кабель, защитный кожух, рукоятки, кнопка фиксации планетарной шестерни можно не рассматривать. У нас остаются неисправности, возникающие в электродвигателе, редукторе и, как ни странно, в гайке крепления рабочего диска.

Неисправности, возникающие в работе электродвигателя болгарки

Понятно что все эти неисправности приводят либо к полной остановке электродвигателя, либо к неудовлетворительной его функциональности. Так что же может быть?

Ротор болгарки

Перед электродвигателем находится резисторное сопротивление, которое может по тем или иным причинам просто перегореть. Поэтому нельзя упускать из внимания этот факт.

Естественный износ щеток. Визуально это можно определить по интенсивному искрению, которое можно наблюдать в прорези корпуса болгарки, а также при остановках электродвигателя при увеличении нагрузки на рабочий диск. Устраняется простой их заменой, но при этом нужно учесть что сам коллектор якоря также может быть подвержен реставрации. Дело в том что при износе щеток на поверхности коллектора образуется налет, препятствующий контакту щеток с пластинами коллектора

Поэтому перед тем как ставит новые щетки обратите внимание на состояние коллектора. Проблема может быть решена при помощи мелкой «наждачки» или что еще лучше обращением к специалистам, которые снимут этот налет на специальном оборудовании.

Выход из строя подшипников или посадочных мест под них

Признаками этой неисправности может быть на явность вибрации корпуса болгарки, повышенный шум, а также чрезмерный нагрев корпуса болгарки. В этом случае подшипники, также как и корпус, редуктора подлежат замене.

Есть еще одна деталь, которая оказывает влияние на работу электродвигателя и о которой мы забыли упомянуть – это крыльчатка прямого охлаждения. При ее поломке электродвигатель может перегреваться что в итоге может привести к выходу из строя как щеток, так подшипников.

Неисправности редуктора болгарки

После ремонта редуктора старую смазку лучше заменить

Самое «больное» место в конструкции редуктора – это поломка зубьев солнечной и планетарной шестерен. Признаки этого «горя» настолько очевидны что о них не стоить говорить, но тем не менее: повышенный шум и ощутимая вибрация указывает на то, что нужно проверить целостность шестерен.
Шум и вибрация, правда, меньшей силы, может возникнуть также при износе подшипников, на которых вращается ось редуктора. И в первом, и во втором случае детали, вышедшие из строя, нужно заменить.
Не исключена возможность выработки посадочных мест подшипников. Здесь уже без замены корпуса не обойтись. Некоторые «народные умельцы» решают проблему насечками на поверхности посадочных мест. Это может дать положительный эффект в течение часа работы болгарки, а потом все равно мы приходим к необходимости замены корпуса.

Заклинивание гайки крепления рабочего диска болгарки

Гайка вместе с шайбой

Сама по себе гайка может выйти из строя когда по каким-нибудь причинам нарушена ее резьба. Однако, часто владельцы болгарок сталкиваются с такой проблемой, как зажим гайкой до такой степени что специальным ключом ее просто невозможно открутить. Устраняют эту проблему каждый как умеет: разрушают рабочий диск до основания, спиливая его ножовкой по металлу, стараются сбить гайку всеми возможными способами, после которых выкидывают весь инструмент в мусор. Чтобы с вами этого не произошло, приобретите в магазине или на рынке специальную гайку, изготовленную как одно целое с вращающейся шайбой, и проблема уйдет сама собой.

Даже самый качественный инструмент через какое-то время может сломаться, не говоря уже о дешевом «ширпотребе». Болгарка также не является исключением. Этот инструмент приобрел популярность из-за своей многофункциональности и удобства в работе. Существует большое количество моделей болгарок, устройство которых и принцип работы существенно не отличается друг от друга. Во время эксплуатации инструмент может сломаться. Ремонт в мастерской выйдет в кругленькую сумму, поэтому многие умельцы осуществляют ремонт болгарки своими руками.

Механические поломки и их устранение

К механическим поломкам УШМ, можно отнести следующие.

Износ подшипников якоря двигателя. Обычно при износе подшипников вы можете ощутить сильную вибрацию во время работы аппарата. К тому же, может быть слышен скрежет и другие шумы. Рано или поздно, подшипник все же разрушится, а высыпавшиеся шарики попадут на шестерни редуктора. Если это произойдет, то кроме подшипника, придется менять и шестерни. Конечно же, лучше не дожидаться данной неприятности, а при первых признаках неисправности подшипника заменить его. Как добраться до этой части угловой шлифмашины, было рассказано выше.
Износ шарикоподшипника или подшипника скольжения редуктора. Как и в предыдущем случае, при включении аппарата будет ощущаться вибрация и слышаться шум, несвойственный нормальной работе УШМ. Чтобы предупредить дальнейшую поломку редуктора, необходимо заменить неисправную деталь.
Износ шестерен редуктора. Шестерни быстро изнашиваются из-за недостаточной смазки. По этой же причине и греется редуктор. Необходимо следить за состоянием смазки внутри редуктора и при необходимости менять ее. Как разобрать редуктор, было описано выше. Смазку нужно использовать специально разработанную для редукторов УШМ, и купить ее можно в точках, где продается данный инструмент. Если по какой-либо причине сломались зубья хотя бы одной шестерни, то менять нужно весь комплект шестеренок (пару).

К механическим неисправностям можно отнести и поломку фиксатора вала. Для того, чтобы заменить фиксатор, потребуется разборка редуктора и снятие большой шестерни.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора

Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских. А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте. Перегрев статора и короткое замыкание ротора

Видео: Минутка вандализма) (17) Болгарка Бош GWS 850 CE / к чему приводит полировка болгаркой

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Полезные советы.

После 700 часов работы проверяйте состояние угольных щеток;
При любом нагревании корпуса болгарки произведите техническое обслуживание инструмента;
Лучше чаще менять угольные щетки, чем покупать новую болгарку;
Следите за состоянием смазки и при ее значительном изменении цвета производите замену;
Для надежного включения болгарки Sparky малой мощности периодически смазывайте рычаг кнопки включения силиконовой смазкой;
Прислушивайтесь к звукам редуктора (исправная машинка не издает посторонние громкие звуки);
Чаще проверяйте зазор между шестернями. При его увеличении используйте специальные регулировочные прокладки. (В конструкции болгарок семейства Sparky их три);
Не экономьте на смазке или угольных щетках, чем чаще вы будете менять смазку и устанавливать новые щетки, тем дольше будет служить вам;
Если в конструкции вашей болгарки семейства Sparky в редукторе в качестве опорного подшипника используется меднографитовая втулка, замените ее на игольчатый подшипник соответствующего размера.

Если вы решились приобрести болгарку семейства Sparky, вы получите качественный инструмент, который доставит вам радость при работе, но создаст некоторые проблемы при ремонте

Устройство электрооборудования УШМ

За несколько десятков лет внешние параметры болгарки почти не изменились, за исключением усовершенствованных моделей, в которых используется аккумулятор в качестве элемента питания. Основой инструмента является корпус со встроенным асинхронным мотором и редуктором, а также прикручивается ручка с защитным корпусом.

Электроинструмент может использоваться с отрезными и зачистными дисками, а также существуют диски с лепестками наждачки для шлифовки. Как и все инструменты, шлифмашинка может отказаться работать, но чаще всего устранить неисправность не так уж и сложно. Для этого может понадобиться разборка корпуса и мелкий ремонт деталей. Однако необходимо понимать устройство болгарки, в схеме которой имеются следующие элементы:

Коллектор;
Якорь;
Щетки;
Редуктор;
Статор;
Ручка-держатель;
Вилка и силовой провод.

Работоспособность всех элементов очень важна для нормального функционирования всей системы. При выходе из строя любой детали шлифмашинка становится бесполезным инструментом. Чтобы диск болгарки вращался, должен вращаться якорь и приводить в движение редуктор, и чем быстрее вращается якорь, тем больше будет скорость вращения диска. Коллектор — своеобразная часть в виде площадки, к которой ведут контакты силовых и управляющих электродеталей. Коллектор принимает напряжение от щеток, и в дальнейшем процессе электрическая энергия превращается в механическую.

Отполированную щетками площадку можно увидеть при разборке корпуса. Через силовой кабель ток поступает к щеткам, которые передают напряжение коллектору. Чаще всего щетки дают о себе знать свечением, а в зависимости от свечения может определяться степень работоспособности щеток или якоря

Не менее важной деталью является редуктор. Главной задачей редуктора является передача движения от якоря к рабочему валу, на который устанавливается диск или другое приспособление

От конструкции редуктора зависит мощность электроинструмента, так как этот параметр определяется количеством зубьев главной шестерни редуктора.

Очень сложным техническим узлом электросхемы болгарки считается статор. В статоре находится обмотка, определяющая вращение ротора. При выходе из строя обмотки ее перемотка самостоятельно проводится редко и еще реже может увенчаться успехом. При таких неисправностях рисковать не стоит — для устранения неполадок необходимо обратиться к опытным специалистам.

Читать также: Какие пылесосы лучшие для уборки дома

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
снимите шайбу поз.59.;
вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

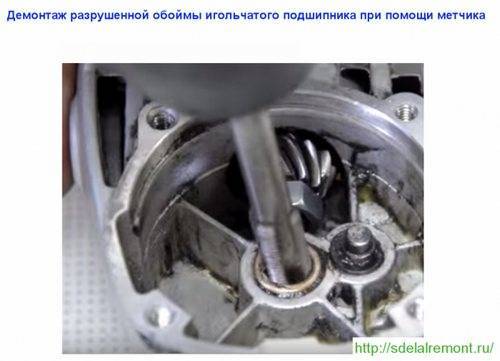

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

А если нет съемника? На выручку придут тиски, две металлические полосы и молоток с наставкой из мягкого металла.

Разборка болгарки бош

Как сделать регулятор из диммера?

Весьма эффективным и легким решением данного вопроса станет создание выносного частотного преобразователя. В роли преобразователя можно задействовать диммер – приспособление для регулирования уровня освещенности. При создании понадобятся электророзетка и вилка. Надо сказать, что реализация подобного устройства может быть выполнена разными методами. Особенно простыми являются 2: с использованием автомата и без него.

Прикрутите к концам электророзетки 2 провода таким образом, чтобы один при этом был подлиннее. После этого длинный конец подключите к одному из контактов на вилке. Окончание 2-го провода фиксируете на контактах диммера, а другой его вывод подсоединяете ко 2-му контакту вилки.
При применении 2-го варианта требуется внести ряд модификаций в схему, а конкретно разместить на шнуре промеж вилки и диммера автомат. В основном в диммерах предусмотрены обыкновенные выключатели, но нам требуется автоматический, который, если что-то пойдет не так, выключит наше приспособление от электросети.

Итак, частотный преобразователь углошлифовальной машины готов, и для практичности его можно разместить в специализированном корпусе либо же зафиксировать на панели из древесины. Следует только принять в расчет, что подобное приспособление – самодельное, а работая с электросетью, надо быть осмотрительным.

О том, как сделать регулятор оборотов для болгарки своими руками, смотрите в видео ниже.

У вас есть болгарка, но нет регулятора оборотов? Вы можете изготовить его своими руками.

Основные используемые модули

Корпус, как правило, выполнен из специального ударопрочного пластика.
Мощный электродвигатель.
Качественная коробка передач.
Плавное начало.
Переключатель двигателя.
Система SJS. Наличие системы позволяет инструменту работать плавно, не прыгая. Кроме того, он отключает кофемолку в случае заклинивания диска, минимизирует вибрацию. Это спасает оператора от серьезных травм.
Защитное покрытие.
Дополнительная ручка. С его помощью вы можете держать кофемолку во время работы. Эту ручку можно устанавливать в разных положениях, что обеспечивает универсальность инструмента.

Чем лучше резать плитку: плиткорезом или болгаркой

Если вы занимаетесь ремонтом ванных комнат профессионально, то купите плиткорез. Они бывают механические, электрические, ручные, станочного типа. Рекомендуем выбирать, исходя из объемов работ и условий: электрический плиткорез не подойдет для резки в помещениях с высокой влажностью, станочный будет неудобно устанавливать в ограниченном пространстве.

Использовать угловую шлифмашину вместо стандартного плиткореза имеет смысл бытовым пользователям: как правило, для одного-двух помещений не требуется распиливать много материала. Также УШМ допустимо использовать в качестве побочного варианта: например, когда по каким-то причинам не воспользоваться плиткорезом, а инструмент нужен сейчас.

Устройство УШМ

ротор – часть электродвигателя, которая вращается при работе и регулируется по скорости, ещё называется якорем;
коллектор – место на роторе, где находятся управляющие обмоточные провода;
щётки – детали, которые служат проводниками тока от кабеля до обмотки коллектора;
редуктор – механизм, выполняющий роль привода от вращающегося ротора к кружащемуся диску, состоит из шпинделя, подшипника, из двух шестерёнок (большая и шестерня вала);
статор – часть электродвигателя, в которой работает ротор;
крыльчатка охлаждения болгарки;
кнопка запуска;
сетевой кабель с электрическим приводом;
кожух защиты;
корпус болгарки;
дополнительная рукоятка.

Все указанные детали можно поделить на две части:
