Инструкция по ремонту болгарки Hitachi

Возможные причины поломки болгарки

1. Якорь болгарки (ротор) является самым перенагруженным элементом механизма УШМ. Он подвергается температурным, электромагнитным и механическим повреждениям, поэтому его выход из строя не удивителен. Обмотка якоря при нагреве может перегореть, что приведет к короткому замыканию. Поэтому ремонт якоря болгарки своими руками – частая практика.
2. При выходе из строя коллектора во время работы от сильной вибрации щеток происходит их обгорание, поэтому появляется весьма заметное искрение. Щетки проводят ток к коллектору.
3. Подвержены сильному износу и подшипники на валу ротора, которые могут при несвоевременной замене полностью разрушиться. Их нужно проверять в случае появления посторонних шумов от работы машинки.
4. Неподвижной частью электродвигателя болгарки является статор, на котором содержится обмотка. Сам статор довольно редко бывает причиной поломки болгарки.
5. Редуктор – механизм передачи вращения, который нуждается в своевременной чистке и смазке.
6. Проще всего на болгарке заменить щетки, но это и самая частая процедура в ремонте, т.к. они изготавливаются на основе графита.

Разборка болгарки Бош своими руками

Для владельца электроинструмента знание его устройства и умение разбирать является обязательной задачей.

Знание порядка разборки болгарки позволяет самостоятельно выполнять такие работы, как замена смазки, смена подшипников и угольных щеток.

Чтобы отсоединить корпус редуктора поз.821 от корпуса статора поз.888, надо разобрать(снять) корпус ручки болгарки поз.24.

Эту операция необходимо выполнить, чтобы достать угольные щетки поз.810, держащие коллектор ротора.

На втором этапе открутите 4(четыре) винта поз.61, крепящих корпуса редуктора и статора.

Вытащив ротор совместно с редуктором, приступайте к разборке редуктора.

Ремонт болгарки Бош начинается с разборки редуктора поз.821. Разборка редуктора начинается с выкручивания 4(четыре) винтов поз.60. Как правило, на заводе винты вкручены на герметике. Придется приложить определенные усилия.

Сразу отметим! У болгарок Bosch малой мощности в редукторе используются прямозубые шестерни. У болгарок мощностью свыше 1000 Вт в редукторах применяются косозубые шестерни.

Как снять ведомую шестерню

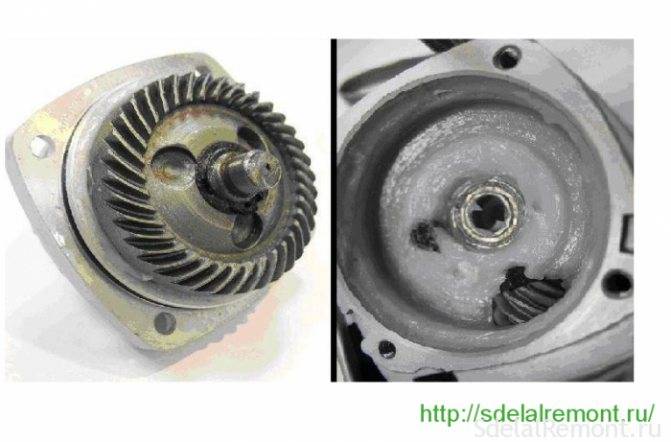

Сняв крышку редуктора, вы сможете достать узел косозубой шестерни поз.26.

Чтобы снять шестерню, надо воспользоваться прессом или съемником. Но использование съемника затруднительно, поскольку требует применения специальных тонких губок.

Прежде чем снимать косозубую шестерню, проверьте люфт зубчатого соединения, целостность зубьев, пятно контакта.

На валу шпинделя поз.26 напрессован подшипник поз.50. Если подшипник имеет большой люфт, шумит при прокручивании, высохла смазка, его предпочтительнее заменить.

Чтобы снять подшипник, необходимо снять шестерню, стопорное кольцо и демонтировать подшипник. Если при демонтаже узла вала ротора подшипник остается в корпусе редуктора, демонтаж подшипника выполняется при помощи молотка и мягкой наставки.

Как снять ведущую шестерню болгарки Bosch

Ведущая шестерня поз.27 снимается с вала ротора в следующей последовательности:

• зажмите рукой ротор и при помощи рожкового ключа открутите против часовой стрелки гайку поз.45.;
• снимите шайбу поз.59.;
• вытащите ведущую косозубую шестерню поз.27.

Проверьте визуально целостность зубьев шестеренки, пятно контакта.

Если шестерни сильно изношены (зализаны), имеются сколы зубьев, то они подлежат замене. Причем, замена шестеренок всегда производится в паре.

В болгарках Bosch малой мощности в качестве опорного подшипника в редукторе используется игольчатый подшипник.

Ремонт ушм bosch своими руками выполняйте строго прилагаемой инструкции. Если вам потребуется извлечь игольчатый подшипник из корпуса, без сообразительности здесь не обойтись. Его демонтаж выполняется только при разрушении.

Чтобы достать разрушенную обойму подшипника, можно воспользоваться проверенным способом.

Подбирается метчик диаметром, немного большим внутреннему диаметру обоймы разрушенного игольчатого подшипника

Метчик закрепляется в патроне шуруповерта и вкручивается осторожно на малых оборотах в обойму. Когда метчик дойдет до дна корпуса редуктора, он начнет поднимать обойму

Кроме игольчатого подшипника вала шпинделя, в болгарках Бош применяются еще два подшипника, устанавливаемые на валу ротора.

Как снять подшипники с ротора болгарки Bosch

Для демонтажа подшипников с ротора поз.803 болгарки Бош рекомендуется использовать съемники.

Подшипник поз.15 возле коллектора снимается легко, а вот для снятия подшипника поз.14 со стороны крыльчатки осложняется тем, что надо выполнить ряд подготовительных операций.

Подшипник поз.15 закрыт мягким резиновым гнездом. Аналогичная резиновая защита поз.33 закрывает и подшипник поз.14.

Для демонтажа подшипника поз.14 надо открутить гайку поз.45, снять прямозубую шестерню поз.17 и пластиковую защиту поз.33. Применяя съемник можно легко демонтировать подшипник с вала ротора.

Как удалить шпиндель: советы

Ось шпинделя работает совместно с главной шестерней, которая в своем составе имеет:

• корпус;
• подшипник;
• резиновые манжеты.

Чтобы провести разборку шпиндельного корпуса, необходимо сначала удалить главную шестерню, для чего применяются специальные приспособления.

Удалив шестерню, корпус устанавливают в тиски

Приложив деревянный брусок, ударяя по ней молотком, с высокой осторожностью извлекают шпиндель, на котором надет подшипник. Удаление подшипника делается вышеописанным способом

Разборка редуктора должна выполняться регулярно, особенно когда инструмент подвергался интенсивной эксплуатации. Проведя разборку, выполняют замену смазки. Чаще всего применяется «Литол-24». Надо сказать, что смазка должна меняться постоянно через определенный период. Это позволяет увеличить срок работы редуктора на много лет, благодаря пониженному износу его составляющих деталей.

Особенности конструкции УШМ Sparky

К особенностям болгарки Sparky относятся:

• Многофункциональный переключатель, в котором предусмотрена функция блокирования самопроизвольного запуска болгарки;
• Корпус выполнен с двойной изоляцией;
• Имеется устройство плавного пуска, настройка и поддержание постоянной частоты оборотов ротора;
• Конструкция щеткодержателя не позволяет задерживаться пыли и заклиниваться угольным щеткам;
• В болгарке используются автоматически выключающиеся угольные щетки;
• Комплектуется антивибрационной рукояткой;
• Применение защитного кожуха с возможностью быстрой установки и снятия;
• Корпус редуктора изготовлен из прочного, легкого магниевого сплава;
• Рациональная система вентиляционных отверстий, улучшающая процесс охлаждения.

Электрические поломки

Итак, к самым распространенным электрическим неисправностям относятся:

• повреждение кабеля питания на входе в УШМ;
• износ или деформация угольных щеточек;
• неисправная кнопка запуска;
• короткое замыкание или же обрыв статора;
• короткое замыкание или обрыв ротора;
• износ или расслоение коллекторых ламелей.

Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.

Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.

Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.

Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.

Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.

В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.

Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.

Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.

О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.

Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.

Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.

Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.

Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.

Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.

Рекомендации

Удачный ремонт подшипниковых узлов поможет соблюдение следующих рекомендаций.

Нужно знать конструкцию управляемой угловой шлифовальной машины. Вы должны ознакомиться с технической документацией, прилагаемой к измельчителю. Знание расположения компонентов и деталей поможет вам правильно разобрать и собрать кофемолку во время ремонта.
Выполнение работ по замене подшипников поможет в качестве наличие необходимых инструментов. Этот инструмент не сложен и почти всегда доступен в арсенале домашних мастеров: отвертки, гаечные ключи, молотки, набор съемников или другие ручные инструменты (тиски, удлинители, выколотки различных конструкций) для фиксации и снятия подшипников.
При ремонте шлифовальных машин Есть определенный порядок работы

Это следует учитывать, принимая во внимание некоторые различия, связанные с характеристиками конкретной модели.
Заменить подшипники если есть даже небольшой вал, Так как поврежденный подшипник может полностью повредить весь электроинструмент.
Перед выполнением ремонта убедитесь в этом электроинструмент выключен кормление.

Подшипник открыт для дробилки Hammer. Фото 220В

Используемый инструмент должен быть в хорошем состоянии:

• Конструктивные элементы съемников (ножки, штанги, упоры, винтовые устройства) соответствуют технической документации;
• Отвертки имеют прямые боковые поверхности, прямой стержень прочно закреплен в рукоятке;
• Ключевые губки параллельны, не имеют трещин и выемок;
• Молотки прочно прикреплены к ручкам.

Соблюдение этих рекомендаций позволит вам правильно и безопасно разобрать угловые шлифовальные машины, заменить неисправные подшипники, смазать все детали и собрать шлифовальную машину для дальнейшей эксплуатации.

Недостатки

Имеются у данной модели и некоторые недоработки конструкции. Вот что говорят отзывы покупателей:

• Недостаточная длина шнура. Здесь есть один нюанс: по мнению профессионалов, длины кабеля в 2.5 мм вполне достаточно. Мастера обычно используют в работе 4-5 постов для подключения оборудования, учитывая этот аспект, кабель длиной более 3 метров будет просто мешаться под ногами.
• Отсутствие кейса для хранения. Это проблема многих производителей электроинструмента, к сожалению и HITACHI оказалась не на высоте.
• Отсутствует регулятор оборотов вращения шпинделя.
• Нет функции плавного запуска.

Это интересно: Устройство и принцип работы рейсмусового станка jet jwp 12 — поясняем все нюансы

Особенности ремонта УШМ Бош

Конструкция всех моделей линейки Бош имеет идентичную схему. Ремонт болгарки Бош своими руками обычно сводится к замене подшипников.

Вал шпинделя напрессовывается к ведомой шестерне. Держится на игольчатом подшипнике в корпусе редуктора, который при износе оставляет внутри лишь обойму. Ведущая шестеренка крепится к валу ротора левой резьбой, а затем фиксируется гайкой.

Ремонт УШМ Макита

Отличается болгарка Макита своим защитным корпусом, который можно быстро снять. Это можно назвать плюсом, т.к. болгарки этой фирмы наиболее часто подвержены поломкам. Это относится в основном к подделкам, заполонившим отечественный рынок. Реальная углошлифовальная машинка фирмы Макиты славится своей долговечностью и надежностью. Несмотря на то, подделка или настоящая болгарка попала к вам в руки, наиболее распространенной причиной поломки все равно будет редуктор и его шестеренки. Это становится заметно при появлении пробуксовки ведомой шестерни, заклинивания редуктора и увеличения люфта вала.

При ремонте сначала разбирается болгарка. Отсоединяется редуктор от корпуса статора, для этого высвобождаются щетки и выкручиваются винты. Далее убираются винты, удерживающие крышку ротора. Ведомую шестерню можно снять прессом, а ведущая прикреплена шпоночным соединением с фиксирующей гайкой. Съемниками снимаются подшипники вала ротора.

Таким образом, какая бы болгарка у вас ни была, при должном изучении проблемы можно починить основные неисправности самостоятельно своими руками. Главное, правильно разбираться в схеме и иметь необходимый для ремонта инвентарь. Несмотря на это, УШМ является сложным механическим электроинструментом, и нередки случаи повреждения более труднодоступных узлов механизма. В этом случае, если вы ранее не сталкивались с подобными поломками, эффективнее будет сперва проконсультироваться со специалистами именно по вашей проблеме.

Как самостоятельно разобрать болгарку

Разбор болгарки не требует особых слесарных навыков, он не вызывает серьезных трудностей

Однако работу нужно выполнять очень осторожно и с максимальной внимательностью. Как разобрать болгарку, можно прочесть на страницах интернета

Многие сайты демонстрируют видео с подробным технологическим процессом. Разбирать болгарку нужно, не только когда она вышла из строя и понадобилась замена какой-либо детали, это нужно делать и для очистки инструмента от грязи.

При поломке болгарки, первым делом следует ее разобрать и хорошенько прочистить, в большинстве случаев инструмент начинает работать.

Вот почему действия, которые необходимы, чтобы разобрать болгарку, должен знать каждый, кто владеет таким инструментом и хочет, чтобы он работал долго и качественно. В магазинах представлен большой ассортимент данного механизма, изготовленного самыми разными компаниями. Они отличаются:

• габаритами;
• формой;
• качеством.

Однако все модели любого производителя имеют одинаковую технологическую сборку. Все болгарки укомплектованы одинаковым набором деталей.

Устройство УШМ

Любая болгарка состоит из следующих деталей:

• ротор – часть электродвигателя, которая вращается при работе и регулируется по скорости, ещё называется якорем;
• коллектор – место на роторе, где находятся управляющие обмоточные провода;
• щётки – детали, которые служат проводниками тока от кабеля до обмотки коллектора;
• редуктор – механизм, выполняющий роль привода от вращающегося ротора к кружащемуся диску, состоит из шпинделя, подшипника, из двух шестерёнок (большая и шестерня вала);
• статор – часть электродвигателя, в которой работает ротор;
• крыльчатка охлаждения болгарки;
• кнопка запуска;
• сетевой кабель с электрическим приводом;
• кожух защиты;
• корпус болгарки;
• дополнительная рукоятка.

Все указанные детали можно поделить на две части:

Самые распространенные поломки

Неисправности болгарки случаются довольно часто. Каждый, кто работает с этим инструментом, знает об этом. Что выходит из строя чаще всего?

Как поменять

Вне зависимости от моделей болгарок, методика замены подшипников мало чем отличается друг от друга. Корректировка технологии ремонта связана с особенностями конструкции, которые имеются у каждого бренда.

Bosch

В следующем видео описывается замена подшипников редуктора одной из моделей Bosch, у которой на шпинделе имеется большой люфт. Здесь основным исполнительным органом, создающим усилия выпрессовки/запрессовки, служат обычные слесарные тиски. Применение различных надставок в виде соответствующих по размерам труб и других подобных деталей позволяет передавать усилия в нужное место конструкции с помощью движения губок тисков. Некоторые операции выполняются с помощью надставок и легких ударов молотка.

Особенностью конструкции является залитый пластиком фланец. Для выпрессовки/запрессовки подшипника фланца автор с помощью ножа и горелки убрал мешающую этому процессу пластмассу. Возможно, при наличии навыков токаря просто срезать этот материал на станке.

Makita

В одной из моделей Makita описывается процесс замены подшипников без применения специальных инструментов, любыми доступными подручными средствами. В качестве базовых поверхностей используются деревянные бруски из твердых пород, которые воспринимают на себя нагрузку при выполнении различных технологических операций с применением силового воздействия.

В качестве оснастки применяются подходящие по толщине металлические листы и торцовые головки (можно использовать подходящие по размеру трубы) при выбивании подшипников. Центровочные отверстия вала служат базой для заостренного стержня (в видео это доработанная старая отвертка), с помощью которого освобождается собственно сам вал. Единственным инструментом промышленного производства является съемник для стопорных колец, хотя и без него можно придумать, чем их снять с помощью подручных средств.

Интерскол

Некоторые конструкции подшипниковых узлов выполняются без применения посадок с натягом. Так, например, в следующем видео шарикоподшипник крышки корпуса редуктора модели Интерскол собирается в опорную конструкцию с помощью шайбы, крепящейся резьбовыми соединениями. Для лучшего прилегания к плоскости корпуса поверхность шайбы покрывается клеящим составом.

Hitachi

Некоторые конструкции подшипниковых узлов на первый взгляд исключают замену непосредственно самого подшипника, входящего в такой узел. Однако автор следующего видео нашел способ как это сделать в одной из моделей Hitachi и тем самым сэкономить предложенным способом приличную сумму денег.

Для закрепления подшипникового узла в дрель подошла коронка по дереву, во внутреннюю поверхность которой плотно садится один из его наружных диаметров. При работающей дрели с помощью острого предмета убирается пластиковый материал до величины наружного кольца подшипника. Тем самым ничего не мешает извлечь подшипник с помощью молотка и надставки.

Далее при сборке нового подшипника вместо сточенного пластика вставляется кольцо (в видео оно скорее всего из капролона или другого похожего материала). Так как кольцо в видео имеет толщину стенки не позволяющую выполнить сборку шестерни согласно техническим требованиям, с помощью стамески внутренний диаметр его дорабатывается до нужных размеров.

Sparky

После анализа состояния узлов и деталей выяснилось, что причиной неисправности болгарки стал передний подшипник ротора. Его легко заменили на новый, который вставили в корпус редуктора без натяга и зафиксировали шайбой с помощью резьбовых винтов. Срок работы болгарки Sparky из видео — 15 лет, поэтому не исключены появления других дефектов и автор правильно делает вывод о приобретении новой болгарки.

Ремонт Bosch UshM

Болгары Bosch. надежный инструмент, который не вызывает особых проблем у пользователя. Однако далеко не каждый пользователь правильно относится к инструменту. Ремонт Bosch Ushm чаще всего связан с заменой подшипников.

Структурно нашему клиенту остается болгары Босх выполняли ту же схему. Вал шпинделя поз. 25 прижимается к приводной спиральной шестерне 26 не поддерживается в корпусе коробки передач поз. 8221 на игольчатый подшипник поз.

Когда подшипник сломан, каркас подшипника остается в корпусе, который трудно получить. Мы рекомендуем два способа демонтажа зажима игольчатого подшипника. Они описаны в разделе «Как удалить игольчатый подшипник».

Когда шестерни изношены по другому наклеены, пары шестерен заменяются как парами, так не парами. При демонтаже зубчатых колес помните, что ведущая шестерня прикреплена к валу ротора на резьбе, а ЛЕВО Не зафиксирована гайкой. Ведомая большая винтовая передача поз.26 прижимается к валу шпинделя поз. 25.

Несколько слов о смазке

Надежность редуктора и его долговечность во многом зависят от своевременной замены смазки и ее надлежащего отбора.

На российском рынке нефтепродуктов используется широкий спектр смазочных материалов. Среди них. смазочные материалы российских производителей.

Современные производители инструментов настоятельно рекомендуют использовать смазочные материалы только для собственного производства. Это политика производителя.

Мы рекомендуем использовать смазки, специально разработанные для редукторов из российских смазочных материалов.

Но для качества Работа болгарских влияний не только правильно подобранная смазка, но и более своевременная ее замена! Не затягивайте с заменой смазки, следите за ее состоянием.

Эксплуатация и обслуживание

Особенности использования УШМ зависят от сферы назначения агрегатов. Что касается бытового инструмента, то он не рекомендован для больших нагрузок, кроме того, у таких механизмов, чаще всего, небольшая мощность. Как правило, после 15–20 минут работы с «болгаркой», инструмент нужно отложить на некоторое время, чтобы он не перегрелся. Профессиональными «болгарками» можно работать в несколько раз дольше, поскольку их мощность и встроенные системы охлаждения снизят риск перегрузки механизмов.

Общим правилами для всех устройств во время эксплуатации являются следующие моменты.

Перед запуском машины следует удостовериться в исправности отрезного диска, проверить надёжность его фиксации. Особого внимания заслуживает деталь с утопленным центром. При обнаружении дефектов, расходник необходимо поменять, поскольку эксплуатация «болгарки» с неисправным кругом может привести к заклиниванию всей системы.

• Также необходимо регулярно проверять надёжность фиксации всех крепёжных деталей в механизме и корпусе, проводить осмотр механизмов на подшипниках.
• Конструктив машин с угольными щётками требует особого подхода к обслуживанию и эксплуатации щёткодержателей. Как правило, данная деталь имеет определённый срок работы, поэтому можно примерно отследить, когда в механизме следует провести замену. Бесщёточная модель во время эксплуатации и обслуживания не требует решения подобных задач.

В следующем видео вас ждет детальный обзор болгарки Hitachi G13VE.

Ремонт статора болгарки

Причину выхода из строя статора шлифмашинки определить можно

Для этого нужно обратить внимание на перебои в работе. Ротор может развивать обороты, превышающие допустимые, что будет указывать на межвитковое замыкание в обмотке

Многие поломки могут устраняться только в сервисных центрах, но для бесперебойной работы можно проводить своевременную чистку, смазку, замену щеток и подшипников.

Выход из строя статора болгарки Makita происходит редко, а причиной может стать постоянный перегрев болгарки. В таком случае корпус сильно нагревается, и в вентиляционных каналах появляется запах гари. В обмотке статора может быть короткое замыкание или обрыв, поэтому без специальных приборов определить неисправность и отремонтировать устройство затруднительно. Для ремонта УШМ своими руками или замены статора необходимо провести такие действия:

• Демонтаж редуктора УШМ;
• Демонтаж ротора после снятия планки крепления;
• Снятие защиты статора;
• Отвинчивание винтов крепления статора в корпусе;
• Снятие крышки ручки и отключение проводов питания;
• Извлечение статора.

Статор плотно установлен в корпусе, поэтому процесс извлечения может сопровождаться легкими ударами киянки по корпусу. Чаще всего статор подлежит замене, но иногда любители могут делать перемотку самостоятельно.

Неисправность статора

Данную поломку легко определить, когда УШМ включилась, но обороты диска слишком интенсивные и отличаются от обычной работы – значит, в статоре на обмотке существует витковое замыкание. Поломка статора считается самой серьёзной, для её устранения нужны специальные навыки. Когда в своих силах есть сомнения, лучше обратиться к профессионалам, чтобы потом не пришлось покупать новый инструмент.

Если решение починить самостоятельно принято, оно начинается со срезки лобовых частей обмотки, остатки все удаляются. Следующий шаг – делается новая обмотка по шаблону. Она должна быть идентичной по количеству витков, с той же плотностью и из проволоки такой же толщины, что и предыдущая.

Сломалась кнопка фиксации шпинделя.

Всего одно неловкое нажатие на кнопку фиксации шпинделя, когда происходит вращение диска, приводит к её поломке. Иногда она может быть сломана, если её используют для снятия заклинившего диска. Чтобы это не случилось, нужно пользоваться рожковым ключом, вставленным в специальные отверстия возле места крепления диска.

Смена якоря

Замена якоря на болгарке осуществляется одновременно с заменой опорных подшипников и крыльчатки охлаждения мотора. Для выполнения потребуются такие приспособления:

• новый якорь для болгарки, подходящий именно вашему устройству;
• отвертка и ключ;
• щетка с мягкими щетинами и салфетка для протирания элементов.

Этапы разборки:

• извлечение щеток;
• выкручивание редуктора;
• снятие крышки редуктора;
• снятие кольца, которое фиксирует маленькую шестеренку на якоре;
• извлечение якоря совместно с шестеренкой и подшипником;
• снятие подшипника специальным съемным приспособлением;
• снятие шестерни и диска закрепления;
• протирание основных элементов салфеткой.

Постановка новой детали для шлифовальной машины осуществляется в обратном порядке:

• установка закрепляющего диска на вал;
• напрессовка подшипника;
• установка маленькой шестерни и ее крепление при помощи стопорного кольца;
• помещение якоря в редуктор со стыковкой отверстий;
• закрепление редуктора в корпусе болгарки;
• установка щеток;
• проверка устройства.

Таким образом, ремонт якоря своими руками можно выполнить быстро и легко. Но чтобы не допускать таких случаев, пользоваться устройством нужно бережно и не подвергать длительным высоким нагрузкам. Содержание инструмента в сухом месте и необходимый уход продлят срок его эксплуатации.
