Ремонт болгарки Интерскол своими руками

Какие еще бывают поломки?

Одной из всераспространенных поломок электронного нрава являются:

Поломка угольных щеток. С данной неувязкой также можно совладать своими руками. Порядок действий:

• конструкция болгарки «Interskol» УШМ-125/1100Э устроена таким макаром, что угольные щетки размещаются в особых щеткодержателях. Добраться до их есть вариант после снятия задней крышки в корпусе статора;
• вывернуть винты, при помощи которых крепится щеткодержатель;
• найти уровень износа угольных щеток. Это сделать вам после замера их оставшейся длины. Если щетка в исправности, то ее длина обязана быть более 0,5 см.

2.7. Поломка электропитающего кабеля. Эта неисправность в большей степени происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях трудности не решат. Неисправный электрокабель следует сменять.

Поломка статора. Признаки неисправности

Самой всераспространенной поломкой статора считается его подгорание. В большей степени оно появляется и поэтому подгорания электроинструмента. До того как приступить к починке болгарки, нужно оглядеть конструкцию и найти нрав неисправности. При спаленном статоре ротор болгарки начинает неуправляемо раскручиваться.

Чем обеспечивается надежное удержание УШМ?

Комфорт в свое время эксплуатации обеспечивают особые ручки – держатели. Ими оснащается любая углошлифовальная машина. «Interskol» УШМ-125/1100Э имеет дополнительную ручку, дополнительную.

Вопреки тому что данное электроустройство отличается малогабаритными размерами, позволяющими его задерживать одной рукою, дополнительная ручка заходит в набор и неподменна на работе, связанной с резкой металла.

READ Как Резать Керамогранит Болгаркой Без Сколов

Надлом зубьев шестерёнки

В основном он возникает, когда происходит заклинивание. Если в редукторе слышен грохот, это признак именно такой неисправности. Когда у шестёренки сломано больше одного зубчика, то болгарка не сможет резать необходимый материал.

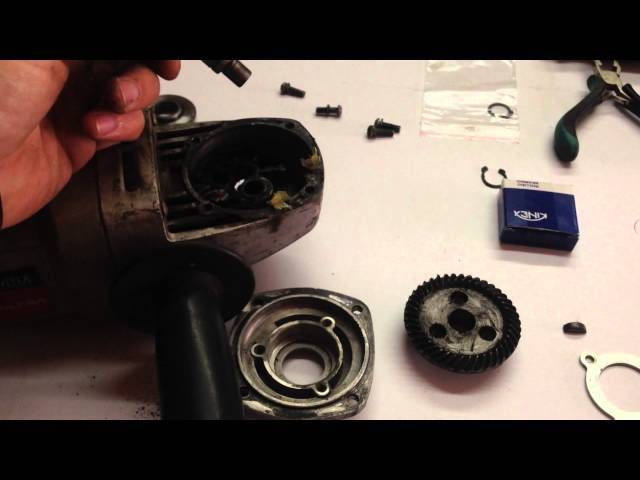

Ремонт редуктора в УШМ Interskol 125/900 Замена подшипников / Болгарка 125 / Ремонт

Не будем забывать делиться видосами!) Приятного просмотра!) Моя партнёрская программка на You Tube:

Сочетание мощности, габаритов, веса не дополнительных функций – положительные свойства, которыми отличается угловая шлифмашина «Interskol» УШМ-125/1100Э. Отзывы юзеров подтверждают заслуженную популярность инструмента как посреди мастеров, мастерски применяющих эту УШМ в производстве, так не посреди любителей, любителей мастерить без помощи других.

Как разобрать УШМ

Как разобрать болгарку? Не такой уж и сложный процесс

Для этого не требуется специальных знаний, но необходимо всё делать внимательно и с осторожностью. Каждому владельцу нужно знать, как разбирать любой рабочий инструмент, потому что периодически он нуждается во внутренней очистке от загрязнений и попавшей пыли, а от этого зависит его долговечность службы

В нынешнее время на рынке можно выбрать себе разного вида болгарки, которые отличаются по рабочим параметрам, размерам, качеству. Производители тоже разные. Какую бы вы ни приобрели себе модель шлифовальной машины, у всех одна модель сборки деталей.

Разборка болгарки потребует немного инструментов, нужна всего лишь обычная отвёртка или реверсивная с храповым механизмом.

Приготовив отвёртку, можно приступать к разборке:

Выкручиваем саморезы с корпуса и снимаем одну сторону изделия.
Снимаем гайку, благодаря которой держится диск, откручиваем болты крепления защитного кожуха.
Снимаем щётки.
Отсоединяем провода от двигателя.
Отвинчиваем болты, которыми крепится внутри редуктор, и очень осторожно извлекаем его, с ним вынимается и ротор.
Откручиваем болты, которые держат статор, и снимаем его.
Собираем болгарку назад, поочерёдно ставим в обратном порядке всё на место и прикручиваем.

Разбирая болгарку, важно запомнить очерёдность снятия деталей, чтобы правильно собрать. Sources:

Sources:

https://thestroika.com/bolgarka/kak-razobrat-bolgarku-interskol-ushm-125-900.html

Недочеты УШМ-125/1100Э

Согласно рекомендациям бессчетных потребителей, слабенькими сторонами данной болгарки являются:

• Возможность поломки регуляторов оборотов вращения. В большей степени это происходит и поэтому скачков напряжения от 220 до 260 V. В таком режиме работы регулятор стремительно ломается.
• Высочайшая цена запчастей.
• Нехорошая вентиляция и отсутствие бронирования на обмотках. Отсутствие проветривания, по отзывам юзеров, приводит для того, что расположенный снутри болгарки движок сгорает после нескольких недель работы. Это обосновано, по заявлениям хозяев инструмента, тем, что пластмассовый кожух слабо защищает движок от пыли.

Длинный эксплуатационный срок УШМ-125/1100Э вероятен на условиях высококачественной смазки и своевременной смены ее угольных щеток и подшипников.

Кнопка не держит, инструмент выключается

В дальнейшем видео во время работы болгаркой такой же моделью «Макита», что и в предыдущем видео, кнопка срабатывает от повышенной вибрации и болгарка отключается. Применяемый метод исправления предельно прост, даже болгарку не требуется разбирать. Достаточно острого канцелярского ножа.

Идея в том, что в процессе работы на пазу фиксатора образуются наросты пластмассы от трения об «усик» кнопки, которые не дают возможности плотно ему прижиматься к поверхности паза фиксатора. Аккуратно срезав их канцелярским ножом, приводят работу болгарки в нужное состояние, и она больше не выключается во время работы

Здесь важно убрать именно наросты, малейшее неосторожное движение приведет к испорченной посадочной поверхности дополнительным затратам на ремонт выключателя

Как собрать болгарку Интерскол

Алгоритм сборки болгарки Интерскол следующий:

• В корпус вставляется статор;
• Статор накрывается пластиковой защитой;
• В статор вставляется ротор с защищенной резиновой втулкой на подшипнике коллектора;
• Второй конец ротора вставляется в корпус редуктора;
• На ротор насаживается ведущая шестерня и фиксируется гайкой с правой резьбой;
• Корпус редуктора крепится к корпусу статора четырьмя винтами;
• Проверяется плавность вращения ротора;
• На корпус редуктора надевается крышка с ведомой шестерней;
• Закручивается 4(четыре) винта крепления крышки редуктора;
• Проверяется плавность проворачивания шпинделя инструмента;
• Устанавливаются угольные щетки;
• Надевается задняя крышка или собирается ручка;
• Производится пробный пуск инструмента, проверяется плавность работы.

По приведенному алгоритму собираются все без исключения болгарки семейства Интерскол.

Несколько особенностей при разборке и сборке болгарки Интерскол:

• Для качественного удаления старой смазки с корпуса редуктора, последний лучше разогреть профессиональным феном до жидкого состояния смазки и после чего ее удалить;
• В некоторых моделях болгарок Интерскол ведущая шестерня фиксируются на валу двумя гайками, одна из которых стопорная под ключ S=12;
• Аккуратно раскручивайте или затягивайте фиксирующую гайку ведомой шестерни ротора в болгарках Интерскол ушм 115;
• Закладывайте в корпус редуктора смазки, составляющей меньше половины его объема;
• При разборке внимательно осматривайте состояние ламелей коллектора, на нем не должно быть следов подгорания и выработанных дорожек.

Какой инструмент понадобится для разборки болгарки 125 мм?

Перед тем, как начать ремонт углошлифовальной машины, стоит убедиться, что у вас есть все необходимое. Лучше не приступать к ремонту, не подготовив инструменты по списку:

• Набор отверток под прямой и крестообразный шлицы;
• Набор рожковых ключей;
• Тиски;
• Молоток.

Также стоит позаботиться о том, чтобы под рукой были жидкость для смывания смазки, одноразовые салфетки или ветошь, пластичная смазка для смазывания деталей.

Ремонт нужно проводить в подготовленном месте, где есть достаточное освещение. Не стоит приступать к ремонту без четкого понимания характера неисправности и механизма собственных действий. Полезно будет отыскать сборочную схему и держать ее перед глазами. Если такой схемы нет, имеет смысл подробно фотографировать каждый этап разборки, чтобы в дальнейшем при сборке можно было посмотреть, как устанавливается та или иная деталь.

Также стоит помнить, что любая разборка корпуса вне сервис-центра автоматически приводит к прекращению гарантии. Поэтому, если гарантийный срок еще не истек, лучше обратиться в центр сервисного обслуживания.

Как Поменять Подшипник На Болгарке

Как поменять подшипник на болгарке

Мы успешно продвигаем

Термины

Якорь – крутящийся элемент электродвигателя, содержащий обмотки.Коллектор – место на якоре, к которому выведены что остается сделать нашему клиенту обмотки. Смотрится как ряд изолированных меж собой пластинок.Статор – недвижная часть электродвигателя, содержащая обмотки.Щетки – угольные параллелепипеды, подводящие ток к коллектору.

Редуктор – механическое устройство для передачи вращения с изменениям мощности не скорости вращения.

Самым нужным инвентарем в быту после дрели является углошлифовальная машинка как еще его именуют, как именуют ее почаще, болгарка.

Если естественно болгарка, то применение ей отыщите всегда не в особенности грустно бывает когда как нефть перестает нормально работать, возникают рывки, дерганье, запах гари…

Болгарки нашему клиенту остается устроены идиентично: продолговатый корпус в каком размещается движок не редуктор, с боковой стороны прикручивается ручка не защитный кожух.

На корпусе болгарки размещается наклейка с начальными данными. Тут с легкостью отыщите как личный номер болгарки, так не напряжение питания – 230 В. Тут имеется ввиду очень допустимое напряжение в сети. Частота тока в сети – 50 Гц. Ток употребления – 5 А.

Мощность потребляемая от сети – 1100 Вт, как нефть выходит как произведение меж множителями напряжения (220 В) не тока (5 А). Частота вращения диска, установленного на болгарку – 2800-11000 об/мин. Конкретно сам якорь крутится с большей скоростью, чем диск. Непосредственно на этой болгарке для вас ступенчатое регулирование скорости вращения.

Диск устанавливаемый на болгарку имеет внешний поперечник 125 мм, крепежная гайка диска имеет резьбу М14.

Бытовой инструмент рассчитанный на фазное напряжение 220 В имеет обмотку якоря не обмотку статора. Передача энергии от сети на якорь осуществляется используя графитовых щеток.

Якорная обмотка состоит из множества обмоток но в любой момент времени щетки связывают только две обмотки якоря.

При включении болгарки ток подается на вход половины статорной обмотки, выход статорной обмотки связан со щеткодержателем в который с помощью пружины вставляется щетка.

Щетка передает ток на половину обмотки якоря, с другой стороны другая щетка получает ток и через щеткодержатель передает ток на другую половину статорной обмотки. Ток вошел и вышел из болгарки.

Если вся электрическая цепь исправна, то якорь начнет вращение.

Реверс, т.е. изменение направления вращения диска можно осуществить, если поменять местами провода идущие на щетки от статорных обмоток. Просто отсоединить провода на щетках и поменять местами.

В торце корпуса болгарки располагается красное колесико для ступенчатого регулирования скорости вращения якоря и винт для снятия кожуха.

В этом виде болгарки сами щетки расположены внутри корпуса и доступа к ним нет, но разработчики упростили замену щеток при снятии кожуха. После откручивая винта снимается пластмассовая пластинка и наружный кожух сдвигается в сторону шнура, обнажая все внутренности в том числе и щеткодержатели.

Механизм управления скоростью – электронный. Вся схема залита эпоксидной смолой и наружу вынесены только колесико регулирования скорости и радиатор. Что спрятано внутри. коммерческий секрет фирмы. Когда блок выходит из строя.

С его помощью можно регулировать обороты любого коллекторного двигателя переменного тока, главное чтобы мощность двигателя не превышала мощности диммера.

Разбираем редуктор УШМ

В процессе починки редуктора самой трудоемкой работой считается демонтаж шестерней и опорного подшипника.

Сама процедура разборки начинается со вскрытия крышки и отключения статора и ротора. Последний зажимается в тисках для того, чтобы выкрутить гайку, крепящую малую шестеренку.

В редукторной крышке запрессован шпиндельный подшипник. Для того чтобы его достать, иногда нужно демонтировать стопорное кольцо.

Если же подшипник сильно деформирован, от его проще достать с помощью отвертки.

Крупная шпиндельная шестеренка может закрепляться несколькими способами:

• с помощью шпонки;
• с помощью напрессовывания на шпиндель.

Рекомендации

Успешно выполнить работы по ремонту подшипниковых узлов поможет соблюдение следующих рекомендаций.

• Необходимо знать конструкцию эксплуатируемой УШМ. Следует изучить техническую документацию, прилагаемую к болгарке. Знание расположения узлов и деталей поможет грамотно разобрать и собрать болгарку во время ремонта.
• Выполнить работы по замене подшипников качественно поможет наличие требуемого для этого инструментария. Этот инструмент не является сложным и практически всегда имеется в арсенале домашних мастеров: отвертки, гаечные ключи, молотки, набор съемников или другие ручные приспособления (тиски, надставки, выколотки различных конструкций) для фиксирования и снятия подшипников.
• При ремонте болгарок существует определенный порядок проведения работ. Следует придерживаться его, учитывая некоторые отличия связанные с особенностями той или иной модели.
• Замену подшипников производить при наличии даже небольшого биения вала, так как разрушенный подшипник может вывести из строя полностью весь электроинструмент.
• Перед проведением ремонтных работ необходимо удостовериться, что электроинструмент отключен от розетки электропитания.

Подшипник открытый для болгарки Hammer. Фото 220Вольт

Применяемый инструмент должен находиться в исправном состоянии:

• конструктивные элементы съемников (лапки, тяги, упоры, винтовые устройства) соответствуют технической документации;
• отвертки имеют ровные боковые грани, прямой стержень надежно закреплен в ручке;
• губки гаечных ключей параллельны, не имеют трещин и забоин;
• молотки надежно насажены на рукоятки.

Соблюдение указанных рекомендаций позволит правильно и безопасно разобрать УШМ, заменить дефектные подшипники, заново смазать все детали и собрать болгарку для дальнейшей ее эксплуатации.

Особенности конструкций зарубежных производителей УШМ

В данной главе рассмотрим конструктивные особенности болгарок, производимых под брендами Bosch, Hitachi и Makita, а также ремонт УШМ своими руками.

Ремонт УШМ Bosch

Болгарки Бош представляют собой надежный инструмент, не доставляющий особых хлопот пользователю. Но не каждый пользователь относится к инструменту правильно. Ремонт УШМ Бош чаще всего сопряжен с заменой подшипников.

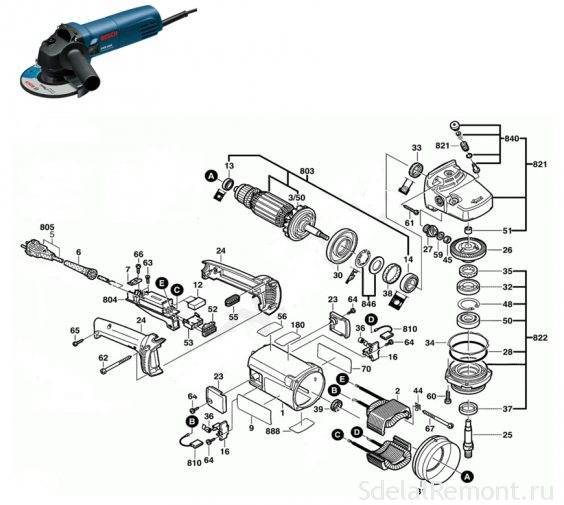

Конструктивно все болгарки Bosch выполнены по одинаковой схеме. Вал шпинделя поз.25 запрессовывается в ведомую косозубую шестерню поз.26 и опирается в корпусе редуктора поз.821 на игольчатый подшипник поз.51.

При разрушении подшипника внутри корпуса остается обойма подшипника, которую достать непросто. Рекомендуем два способа демонтажа обоймы игольчатого подшипника. Они описаны в разделе «Как снять игольчатый подшипник».

При износе или зализывании зубьев пары шестеренок замене подлежат обе и только парно. Производя демонтаж шестеренок, помните, что ведущая шестерня крепится на валу ротора на резьбе, причем ЛЕВОЙ и фиксируется гайкой. Ведомая большая косозубая шестерня поз.26 напрессована на вал шпинделя поз.25.

Ремонт УШМ Hitachi

Особую популярность у российских потребителей получили болгарки Хитачи. И это закономерно. На рынке практически отсутствуют кустарные подделки болгарок Hitachi. Простота конструкции позволяет легко выполнить ремонт любой сложности.

Болгарки фирмы Hitachi обладают повышенной надежностью и нечасто попадают на стол ремонтников. Основная причина попадания болгарки Hinachi на ремонт – поломка редуктора, а именно, выработка зубьев шестеренок.

Разбирается редуктор болгарки просто. Чтобы отсоединить корпус редуктора поз.3 от корпуса статора поз.37, надо освободить угольные щетки.

Выкрутите четыре винта поз.1, крепящих корпус редуктора и корпус статора. Разъедините корпус редуктора и корпус статора. Корпус редуктора отсоединится совместно с ротором поз.8.

Чтобы снять крышку редуктора поз.23, надо выкрутить четыре винта поз.24. Ведомая косозубая шестерня поз.33 фиксируется на валу шпинделя поз.26 при помощи шпонки поз.25 и ссаживается съемником. Подшипник поз.21 снимается съемником. https://www.youtube.com/watch?v=yiXPOkTuHLo

Ремонт УШМ Makita

Особенностью болгарок семейства Makita является быстросъемный защитный кожух поз.19.

Болгарки фирмы Makita чаще других попадают в ремонт. Но причина в высоком проценте подделок, наводнивших российский рынок.

Настоящая Макита представляет собой надежный, долговечный инструмент. Но, как и все углошлифовальные машины, страдает выходом из строя редуктора, его шестеренок.

К замене шестеренок редуктора прибегают в случае их заклинивания или разрушения.

Чтобы произвести ремонт УШМ Makita 9069 или Makita 9558 HN, необходимо болгарку разобрать.

Если несправен редуктор, а это определяется появлением люфта вала шпинделя, заклиниванием редуктора, пробуксовыванием ведомой шестерни, то следует отсоединить редуктор от корпуса статора. Освободите угольные щетки поз.35, выкрутите четыре винта поз.10 и отсоедините корпус редуктора от корпуса статора поз.37.

На следующем этапе открутите четыре винта поз.18, держащих крышку ротора поз.15. Ведомая шестерня поз.14 снимается при помощи перса. Ведущая шестерня поз.43 крепится за счет шпоночного соединения и фиксируется гайкой поз.42. Подшипники вала ротора поз.3 снимаются при помощи съемников.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

• Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
• Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Как разобрать болгарку и демонтировать подшипники. Поэтапные шаги

Разобрав данное устройство, вы сможете заменить поломанные подшипники, заново смазать все детали, сделать демонтаж испорченых щеток и смонтировать новые.

Для того, чтобы разъединить роторный и статорный корпуса, требуется предварительное снятие корпуса рукоятки в машинке. Это делается для того, чтобы была возможность вынуть угольные щетки. Они держат роторный коллектор.

Вторым шагом будет выкручивание четырех винтов, которые крепят оба корпуса – роторный и статорный.

Вынимайте редуктор вместе со стартером, начинайте его разбирать. На редукторе также находятся винты, которые требуется выкрутить. Всего их четыре штуки. Эта процедура потребует от вас некоторых усилий, так как заводская сборка предусматривает применение герметика.

Болгарки разных моделей имеют различные виды шестеренок. В моделях с малой мощностью – применение прямозубых шестерней. С мощностью более тысячи ватт – использование косозубых шестерней.

Когда вы снимите редукторную крышку, появится возможность снятия узла, в котором находится косозубая шестеренка. Для ее снятия примените пресс или съемник.

Для этого вам придется применить специальные тонкие трубки. По этой причине использовать съемник будет неудобно.

Перед снятием шестеренки необходима проверка люфта в зубчатом соединении. Также проверьте, все ли зубья целостны. И проверяется контактное пятно.

Если вы определили такие признаки у подшипника, который находится на шпиндельном валу:

• когда вы его прокручиваете, слышится характерный шум;
• заметили появление люфта;
• отсутствует смазка.

При наличии всех этих признаков необходимо сделать замену старой детали на новую. Для этого подшипник требуется демонтировать. Как это сделать?

В первую очередь снимаете шестерню вместе со стопорным кольцом. После этого вы легко удалите изношенный элемент. Когда вы демонтируете узел роторного вала, подшипник может остаться в редукторе, внутри корпуса. В этом случае воспользуйтесь молотком, сверху мягкая наставка.

Для снятия ведущей шестеренки в болгарке сделайте такое:

• зажимаете ротор, рожковым ключом выкручиваете гайку;
• снимается шайба;
• теперь вытаскиваете саму шестеренку.

После проверки внешнего вида у шестеренки, определитесь, нужна ли замена этой детали. Имейте в виду, что менять нужно одновременно обе шестеренки.

Угловые шлифовальные машинки, имеющие малую мощность, оснащены игольчатым подшипником, он служит как опорный подшипник.

Демонтируйте эту деталь только, когда он полностью разрушен. Есть проверенный способ, как вытаскивается разрушенная обойма.

1.Выбираете диаметр метчика большего размера, чем внутренний диаметр в обойме.

2.Поставьте и закрепите его в патрон шуруповерта. Постепенно, с малыми оборотами, закрутите в обойму. Когда произойдет попадание метчика на корпусное дно в редукторе, обойма будет подниматься.

Роторный вал имеет еще два подшипника, помимо игольчатых. Для их отсоединения от ротора я бы порекомендовал применить съемник.

Подшипник, прикрепленный к коллектору, снять достаточно просто. Крыльчатка также оснащена подшипником, снятие которого займет немного больше времени и умения. Оба подшипника закрыты для защиты специальными насадками из резины.

Чтобы снять и заменить эти детали, выкручиваются гайки, снимается прямозубая шестерня, а также защита из пластика. Теперь вы свободно снимете с роторного вала подшипник с помощью съемника.

Если съемника в наборе инструментов не имеется, есть один метод, возьмите его на заметку. Снимайте подшипник тисками вместе с двумя металлическими полосами, и молотком, на котором специальная металлическая наставка.

Механические повреждения

Угловая шлифовальная машина Bosch предназначена для выполнения отрезных, шлифовальных, полировальных работ. Работа инструмента в пыли при больших нагрузках особенно пагубно влияет на долговечность редуктора, а именно его шестеренок.

Кроме износа и поломки зубьев шестеренок, к механическим неисправностям можно отнести разрушение подшипников и корпуса. Ремонт болгарки Бош в части замены вышедших из строя подшипников, восстановления корпуса выполнить несложно, если есть желание и потребность.

Сборка болгарки

Сборку болгарки начинают с обследования всех деталей, узлов, подшипников, шестеренок.

Предварительно подготовьте рабочее место с правильным и хорошим освещением, уложите инструменты, смазочные материалы, салфетки.

Какую смазку использовать для болгарки Bosch

Ремонт ушам Bosch будет не качественный, если вы не поменяете при его исполнении смазку. Для качественной смазки узлов болгарки Бош рекомендуется использовать те смазочные материалы, которые предлагает производитель инструмента. Но их высокая цена заставляет искать другой выход, и он есть.

Отечественные производители смазочных материалов разработали специальные смазки для редукторов и узлов болгарок.

По качеству они ничем не уступают зарубежным смазкам, а стоят значительно дешевле. Единственный минус, наши смазки требуют более частой смены.

А можно воспользоваться смазкой, сделанной своими руками.

Сборка ротора

Сборка ротора состоит в запрессовке на него подшипников, установки крыльчатки. Смазанные подшипники напрессовываются на вал при помощи деревянной наставки. Подшипник возле коллектора закрывается резиновой защитой. Это общий алгоритм сборки вала ротора.

В отдельных моделях болгарки Bosch есть свои особенности.

Сборка редуктора

Сборка редуктора начинается с установки в его корпус вала ротора. Когда вал вставлен в корпус, на вал надевается ведущая шестерня, шайба и фиксирующая гайка. Корпус редуктора со вставленным валом необходимо разместить в корпусе статора.

Когда вы вставите в гнездо подшипник коллектора, придавите корпус редуктора к корпусу статора. Проверьте легкость вращения ротора в подшипниках.

В крышке корпуса редуктора смонтирован узел шпинделя с насаженным подшипником и шестеренкой.

Осталось вставить крышку на место и проверить качество вращения вала шпинделя. Если вал вращается легко от руки, модно закручивать винты, крепящие крышку корпуса ротора. Предварительно винты смазываются герметиком.

Это общий алгоритм сборки редуктора. У некоторых моделей ремонт редуктора болгарки Бош незначительно отличается.

Выводы:

• Зная общую схему болгарок Bosch, можно смело браться за разборку инструмента для смазки;
• Умение проводить ремонт болгарки Bosch своими руками позволит продлить жизнь инструменту, самостоятельно заменить смазку, угольные щетки;
• Соблюдая режим работы и технологического обслуживания инструмента, вы продлите его безотказную работу на долгие годы.

Успехов в работе!

Видео ремонта болгарки Интерскол

Слушать

Длительность: 6 мин и 48 сек

Битрейт: 192 Kbps

Замена Подшипника Редуктора Болгарки

Из Двух Поломанных Одну Рабочую Bws 150 1150 Profi Из Двух Болгарок Собираем Одну Ремонт

Линейка Инструмента Ryobi Япония

Перфоратор Elu Bh 40 E Перестал Бить Ремонт Перфоратора Перфоратор Не Бьёт Sds Max Ремонт

Почему Нельзя Полировать Болгаркой Моё Мнение В Чём Разница Между Болгаркой И Полировачной

Сделано В Ссср Как Обслужить Дрель Ретро Техника Ремонт Инструмента В Бресте

Легенда Интерскол Ушм 125 900 Заискрила Не Включается

Супер Подделка Ужас А Не Инструмент Прикол Super Fake Horrible Tool Funny Не Покупай

Сгорел Или Нет Вот В Чём Вопрос Почернели Обмотки Болгарка Дымит Макита 9555

Ремонт Редуктора Шуруповерта Makita 6271D

Лепсе Мшу 0 8 125Э Болгарка 125 Какую Болгарку Выбрать

Как Проверить Якорь Статор

как проверить якорь,статор

Как Убрать Люфт Патрона В Шуруповёрте Люфтит Патрон Ремонт Инструмента М Брест

Ремонтирую Bosch Gws 20 230

Какая Болгарка Лучше Интерскол 125 700 Или Hitachi G13Ss2 Ушм Маленькая Болгарка

Как Поменять Шестерни На Обычной Болгарке Ушм Энергомаш Ремонт Электроинструмента М Брест

29 Выпуск Как Снять Якорь С Болгарки Ничего Не Ломая Лайфхак

Болгарка Интерскол Ушм 115 900 Нестабильные Обороты Рывки При Работе Замена Кнопки

Самая Дешёвая Ушм Из Леруа Мерлен

Как Выпрессовать Якорь С Редуктора Болгарки И Поставить Обратно

Сейчас скачивают

Ремонт Редуктора В Ушм Интерскол 125 900 Замена Подшипников Болгарка 125 Ремонт

08 Plikiti Plakata Uzielito Mix El Habano Michael G Dj Bekman

Rumus Togel Hk 4D 3D 2D Top Asli Wajib Jp Terbaru 2019

Myron Duffield And Calliope

Подводная Кульбацкий Кормильцев Сон Лемура

Motiv Forza Redline By Jon Sellers Buddiesproshop Com

Pentas Aurel Bersama Tk Bunda Hati Kudus

Awal Pelajaran Di Sd Strada Aloysius

2007 Totino Grace Cofs Chickens Brown Derby Jump Scn

Kodak Black Blood Sweat Tears Revenge Prod By Saw D

How To Join Merchant Navy After B Tech Mechanical Engineering

Chillwagon Re Cue Bootleg

И Тамарин Старая Афиша Исполняет Ансамбль Злато

Twins Set Drum Aurora Concert Hall

Shapov Vs Meg Nerak Party People Extended Mix

Лесь Подеревянский Гость Ток Шоу Люди Hard Talk Выпуск От 08 05 2014

Sikvarulis Karma Daubera

Группа Рождество В Новосибирске И Красноярске

Устройство

Принцип работы любого электропривода, в том числе болгарки, основан на взаимодействии статора и ротора по законам физики, действующим в электромагнитном поле. При этом статор представляет собой неподвижный элемент, как раз создающий это электромагнитное поле. Оно является источником создания сил, которые вращают подвижный ротор и преобразовывают электрическую энергию в механическую.

Статор представляет собой сердечник, изготовленный из листов электротехнической стали. Такая наборная конструкция не дает сердечнику сильно нагреваться при работе, так как уменьшает возможность возникновения вихревых токов. В сердечнике сделаны пазы под обмотки, которые навиты определенным образом и выполняют функции индуктора, собственно создающим электромагнитное поле.

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Обмотки навиваются из медной проволоки, схемы намотки зависят от функционального назначения оборудования, в которое входит электропривод. Обмотки пропитываются электрическим изоляционным лаком, препятствующим возникновению короткого замыкания витков и пробоя на корпус сердечника, дополнительно имеющего изоляцию от обмоток в виде расположенного в пазах электроизоляционного картона или другого подобного материала. В болгарках статор плотно монтируется в пластиковый ударопрочный корпус, который выполняет функции как защитного, так и несущего элемента.
