Устройство пленочного инфракрасного пола под ламинат

Инфракрасный теплый пол – принцип работы и виды

Археологи доказали, что технология напольного отопления насчитывает несколько тысячелетий. В частности, гидравлическую систему активно эксплуатировали еще в античных термах. Современные аналоги используют в качестве источника тепла не только воду, но и электроэнергию.

Из электрических систем отопления самым «мягким» вариантом считается пленочный инфракрасный теплый пол под ламинат, паркетную доску, линолеум и т. п. Представляет собой гибкую термопленку толщиной не более 0,5 мм, в структуру которой впаяны карбоновые нагревательные элементы.

Выпускают три основных вида:

  1. Стандартные рулонные изделия, в которых полосы углерода нанесены с шагом 5-10 мм.
  2. Усовершенствованные комплекты 3 и 4 поколения со встроенным механизмом саморегуляции. Особенность в том, что при перегреве определенных участков температура этой зоны снижается на 30%.
  3. Сплошная пленка, в которой карбоновый нагревательный элемент нанесен единым слоем, а поверхность усилена уретановым полимером.

Механизм работы достаточно прост: электроэнергия проходит по углеродному пласту и преобразуется в тепловую. Нагретая пленка передает тепло напольному покрытию, которое, благодаря свойству теплопроводности, тоже становится источником инфракрасного излучения. Контактирующий с полом воздух нагревается и поднимается вверх, замещаясь холодным. То есть налицо конвекционный процесс. Таким образом, пленочные карбоновые маты, равно как и все остальные виды систем обогрева, передают энергию тремя стандартными способами:

  • Тепловым излучением.
  • Конвекцией.
  • Теплопроводностью.

Так что все мифы о том, что тепло от пленки проникает сквозь напольное покрытие, передается стенам, потолку, мебели, а от них уже нагревается и воздух – это лишь маркетинговые заявления, не имеющие никакой связи с реальностью.

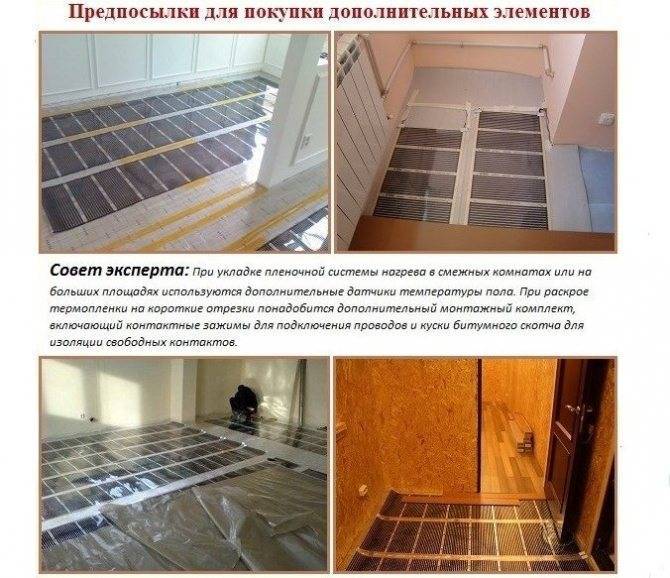

Пленочные изделия выпускаются рулонными матами длиной от 10 м и более. Их легко разрезать на полосы нужной длины и несложно соединять специальными комплектами между собой. Ширина, как правило, стандартная – от 50 до 100 см. Рекомендуемая минимальная длина отреза – 25 см, максимальная – 8-10 м.

Как выбрать ламинат для разного типа теплого пола

Продавцы могут уверять в абсолютной совместимости ламелей с любым видом обогрева, но это далеко не всегда так. Каждый из вариантов систем отопления обладает своими особенностями эксплуатации, которые стоит учесть при выборе финишного покрытия.

Ламинат на электрический теплый пол

В качестве теплоносителя используются электрические кабеля разного сечения. Они укладываются на направляющие элементы в форме змейки или спирали, есть заводские модели в матах, которые нужно только разложить. Укладывать электрический кабель не сложно, все работы можно выполнить самостоятельно.

Как и в других системах подогрева, питающихся от электричества, предусмотрена возможность установки термостата. Владелец сможет контролировать степень обогрева, включать таймер, устанавливать граничную температуру.

Среди недостатков стоит выделить дорогое обслуживание и невысокую безопасность (по сравнению с другими вариантами). Понятное дело, не будет работать электрический теплый пол во время перебоев подачи электричества. Для эффективности обогрева и для выравнивания пола потребуется бетонная стяжка.

Кабельный обогрев требует бетонной стяжки

Основные требования к ламинату на электрический теплый пол:

  • Высокие показатели теплопроводности;
  • стойкость к истиранию;
  • прочность к механическому воздействию;
  • трудновоспламеняемость.

А также обратите внимание есть статья на тему » Электрический тёплый пол под ламинат: какой лучше выбрать, виды и укладка «

Ламинат на инфракрасный теплый пол

Это пленочный материал с токопроводящими полосками на поверхности. Именно для укладки на инфракрасную пленку хорошо подойдут ламели. Изначально инфракрасный теплый пол разрабатывался как раз для монтажа под тонкие древесные покрытия.

Идеальная сочетаемость обогрева и покрытия обеспечивает высокую эффективность при равномерном обогреве всей площади комнаты. Пленка очень тонкая, поэтому не создает неровностей, для нее даже не обязательна стяжка. Использование ИК системы обогрева более экологичное (не сушит воздух) и экономичное (тратит минимум энергии на нагрев воздуха) решение.

Инфракрасная пленка – эффективный вариант обогрева

В большинстве случаев именно ИК пленка будет лучшим вариантом, но стоит учесть, что ее стоимость достаточно высокая, а для помещений с высоким уровнем влажности она не подойдет. Никуда не девается и зависимость от стабильности подачи электричества.

Основные требования к ламинату на ИК пленку:

  • Соответствие укладки на ИК теплый пол (указывается на маркировке или в инструкции);
  • высокая износостойкость (минимум 32 класс);
  • толщина ламелей около 8-9 мм.

Ламинат на водяной теплый пол

Доступная цена делает данный вид обогрева особенно популярным в частных домах, где большие площади помещений. Если придерживаться рекомендацией по монтажу, то пол с водяным контуром прослужит долго.

Кроме доступной цены пол с водяным контуром отличается легкостью в обслуживании и безопасностью. Также он обычно не зависит от подачи электричества, поэтому используется в поселках, где с этим есть проблемы.

После укладки водяного контура обязательна бетонная стяжка

При выборе в магазине материала для укладки на водяной контур нужно уделить внимание таким характеристикам:

  • Пиктограмма соответствия (обозначается надписью «H20» или «Warm Wasser»);
  • влагостойкость (изображение с водопроводным смесителем);
  • прочность (желательно применять материал 33 класса);
  • толщина ламината от 8 мм.

Подробнее читайте в статье » Ламинат для теплого водяного пола: выбираем, монтируем и эксплуатируем «

Ламинат со встроенной системой подогрева

Если нет желания долго сравнивать плюсы и минусы других видов полов и выбирать сочетаемые материалы, можно взять готовую конструкцию. Нагревательные элементы расположены внутри ламелей, что значительно упрощает процесс укладки.

Данный вид покрытия обладает такими плюсами:

  1. Близость к поверхности снижает тепловые потери на 30%.
  2. Скорость работы. Обогреть воздух в большой комнате можно всего за 10 минут.
  3. Возможность выбора оптимального варианта по мощности (от 40 до 70 Вт/м2);
  4. Возможность комбинированной укладки (участки с подогревом и участки без).

Конструкция ламината со встроенным подогревом

Среди минусов стоит выделить высокую цену и труднодоступность, ведь такое напольное покрытие есть далеко не в каждом строительном магазине.

Монтаж плёночного тёплого пола под ламинат

Сборка всей конструкции осуществляется путем проведения нескольких видов работ по очереди:

  • Расчет мощности и расположения нагревательных элементов;
  • Подготовка пола к монтажу;
  • Сборка системы обогрева;
  • Подключение к энергетической сети и подключение терморегулирующего устройства.

Особенности расположения ИК-плёнки

Одной из особенностей пленочной системы тёплых полов является то, что она монтируется в зоне, где люди бывают чаще всего, в то время как под мебелью просто не укладывается. Поэтому необходимо заранее проработать планировку мебели в комнате и прорисовать расположение системы тёплого пола.

Вместе с этим производится расчет размеров полос плёнки, которая покроет пол, и мощности этой системы – по этому вопросу лучше обращаться к продавцам системы.

После осуществления расчетов можно переходить к другому этапу.

Подготовка к монтажу

Поверхность необходимо очистить от мусора. Также необходимо проверить отсутствие образования конденсата, поскольку влага для этой системы губительна. Монтаж осуществляется на выровненный пол, поверх уложенной подложки.

Сборка обогревательной системы

Этот этап является самым ответственным в процессе. Плёнку необходимо разрезать по длине на полосы по 20-25 сантиметров. После этого она раскладывается по полу в выделенных зонах на удалении от стен на расстоянии 25-30 сантиметров.

Между самими рядами инфракрасной плёнки необходимо оставлять зазоры по 5 сантиметров. Между собой полосы соединяются проводами в единую сеть. Термодатчики устанавливаются в центр пленочной полосы, проводка должна дотягиваться до терморегулятора.

После этого подключается термодатчик, который позволит регулировать температуру и интенсивность подогрева, отключать систему или же вводить корректировки её работы.

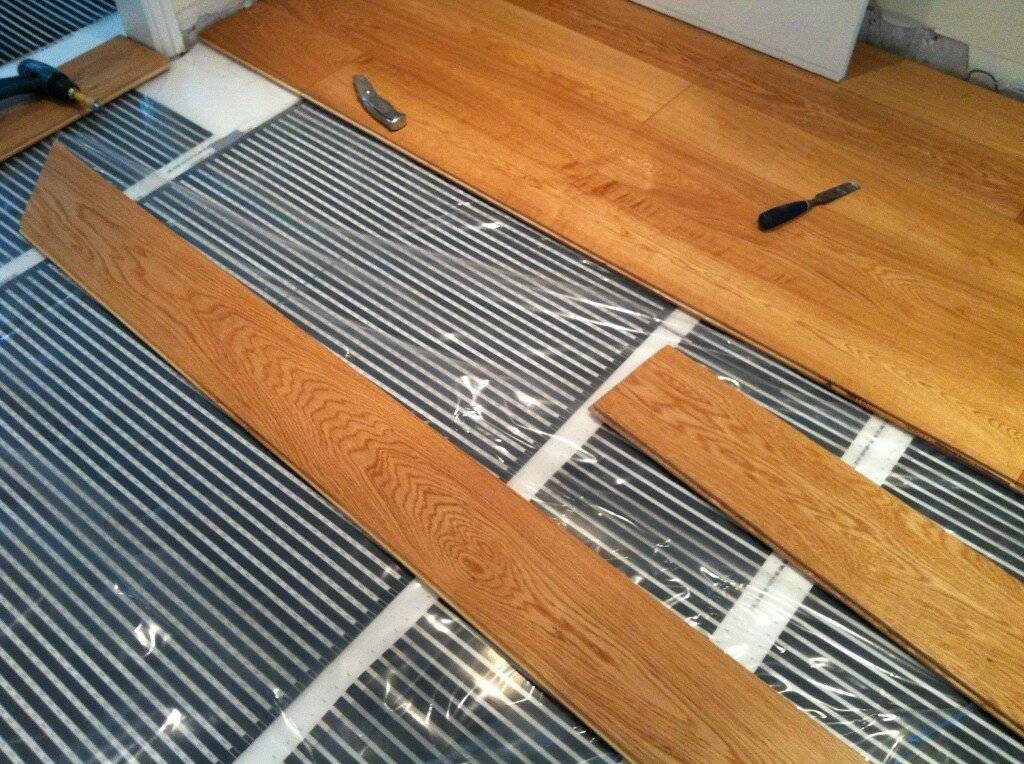

Поверх пленки укладывается ламинат.

Вывод

Тёплый инфракрасный пол – интересное решение для современного жилья. Однако система требует выбора определённого ламината. При установке под имеющийся ламинат необходимо убедиться в том, что он подходит для взаимодействия с пленочным теплым полом.

Инфракрасный обогрев позволит обеспечить равномерную температуру во всем помещении, избавит от сквозняков. Вместе с тем расходы на его содержание высоковаты, соответственно, такая система обогрева подойдёт тем, кто готов к солидным счетам за электричество.

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

  1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
  2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

  1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
  2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
  3. Сама пленка прогревается до невысоких температур – порядка 30 – 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
  4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
  5. Нагрев начинается практически мгновенно.
  6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
  7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Установка водяного теплого пола на деревянный под ламинат

Видео

Теплый пол под ламинат

Watch this video on YouTube

Основание будет создаваться с помощью плит из пенополистирола, обладающих фольгированной поверхностью. Будем считать, что черновой деревянный пол под ламинат изготовлен из ОСП панелей. Монтаж водяного теплого пола на деревянное основание состоит из следующих этапов:

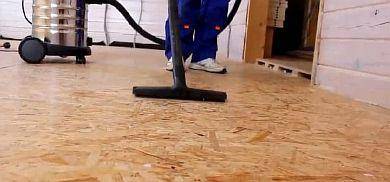

  1. Устранение мелкого и крупного строительного и обычного мусора. Необходимо смести мусор веником и пропылесосить.

  1. Теперь требуется создать технологический зазор при помощи демпферной ленты. Как правило, при эксплуатации теплого деревянного пола повышение и понижение температуры приводит к изменению формы досок. Чтобы предотвратить повреждение, делается подобный зазор с помощью ленты или подложки для ламината (но толщина должна быть больше – около 8 мм). Лента размещается по всему периметру помещения.

Следующий этап – нанесение слоя монтажной пены, на которую необходимо клеить плиты к основанию

Если ремонт делается своими руками, важно аккуратно нанести пену по всему периметру и небольшое количество в центр

  1. Если плита размещается в углу, необходимо вырезать Г-образную форму, подходящую по размерам. При самостоятельной разметке делайте срез примерно на середине плитки, чтобы бороздки на поворотах точно совпали.

  1. Подобным образом производится укладка всей поверхности. Уложить трубы теплого пола можно по различным схемам. Представленные на изображении ниже варианты различаются по теплоотдаче, эффективности функционирования и сложности реализации своими руками.

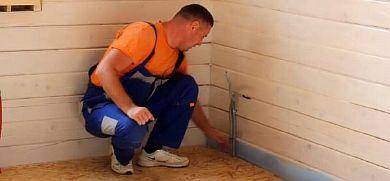

Трубы, по которым подается вода, требуется завести в комнату и осторожно поместить их в каналы. Трубы должны быть плотно зафиксированы

Благодаря форме каналов площадь соприкосновения и плотность соединения увеличиваются.

  1. Создается основание под ламинат на деревянный пол. Следует учитывать, что даже при учете высокой плотности листов из пенополистирола, желательно сделать дополнительный слой основы. Если пренебречь этим и прямо на пенополистирольную подложку укладывать линолеум, существенно возрастает опасность поломки трубопровода. Дополнительный слой можно создавать из гипсоволоконных панелей (к примеру, суперпол от производителя Knauf). Они зачастую обладают специальными прорезями, позволяющими объединить все компоненты в единое целое, используя полиуретановую пену. После чего на поверхность водяного пола укладывается тонкая подложка, и можно приступать к размещению ламината.

При выборе типа расположения теплого деревянного пола под ламинат следует ориентироваться на схему.

При самостоятельном монтаже системы обогрева и наличии соответствующего опыта можно самому реализовать более сложную схему (к примеру, двойную змейку).

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Монтаж инфракрасного теплого пола под ламинат

В магазинах инфракрасные теплые полы предлагаются в двух видах:

  1. Стержневой – карбоновые стержни, скрепленные по краям токопроводящими шинами.
  2. Пленочный – термостойкая пленка с карбоновыми вставками.

Под ламинат допустимо монтировать оба этих варианта. Однако обычно для данного финиша выбирается термопленка. Стержни производители для максимальной теплоотдачи и эффективности рекомендуют закладывать в бетонную стяжку. А ИК пленка укладывается просто под подложку ламинированного покрытия.

Конструкция теплого пола

Монтируется пленочная напольная система обогрева в четыре шага:

  1. Проработка схемы подключения.
  2. Выравнивание основания.
  3. Раскладка пленки и установка терморегулятора.
  4. Подсоединение всех элементов к электросети.

Сверху на термопленку допустимо класть любое по толщине ламинатное покрытие. Размер ламината здесь не имеет особого значения. Более того, потом его можно будет легко заменить линолеумом, кавролином или паркетом. ИК-пленка без проблем будет работать и под ними. Однако, что лучше ламинат или линолеум либо какой-то иной финиш, предпочтительней всего определиться заранее. Перекладка любого из них – это дополнительная трата времени и сил.

Составление схемы монтажа

Чтобы добиться от инфракрасного теплого пола максимальной эффективности, необходимо заранее его грамотно просчитать. И мощность теплоотдачи здесь не самый важный момент. Она указана в паспорте системы. Рассчитать требуемую площадь пленки не сложно. Более значима в данном планировании – правильная раскладка термопленки на черновом основании.

Укладку пленочного ИК теплого пола под ламинат следует делать только там, где будут ходить люди. Под мебелью от него будет мало пользы, только пустая трата электроэнергии и риск перегрева термоэлементов. Поэтому вначале рекомендуется составить в масштабе подробный план обогреваемой комнаты с указанием мест расстановки мебели.

На нарисованной схеме следует «расстелить» ИК-пленку рядами вдоль длинной стороны помещения. При этом между полос должны оставаться просветы пустого пространства размером около 5-ти см. Также на плане надо указать точки установки термодатчика на полу и терморегулятора на стене. Сразу же следует определиться и с местами прокладки электропроводов.

Схема подключение теплого пола

Подготовка основания

Для правильного монтажа своими руками рассматриваемого теплого пола и ламината сверху особо выравнивать черновое основание не требуется. Оно должно быть просто ровным и без мусора. Любой камешек неизбежно порвет укладываемую пленку. Допустить такое развитие ситуации нельзя.

Чтобы избежать бессмысленного нагрева межэтажного перекрытия, под термопленку настилается специальный теплоотражающий материал с фольгированным слоем. При этом фольга должна оказаться сверху, а стыки полос проклеены алюминиевым скотчем.

Монтаж пленочных элементов

При раскрое пленки нельзя допускать случайные порезы излучающих и проводящих ток элементов. Разрезать ее следует исключительно поперек отмотанной из рулона полосы. Там имеются специальные линии для этого. Делать разрезы под углом и посередине категорически нельзя. Такие участки не подлежат использованию и должны быть удалены, подключать их к электропитанию запрещено.

От стены термопленка укладывается на расстоянии 25–30 см и медной полосой вниз. Крепление ее к отражающей подложке под ламинат выполняется обычным скотчем. Датчик температуры должен оказаться в самой прохладной точке комнаты и посреди одной из полос ИК теплого пола, а не между ними. Провода от этого сенсора укладываются в гофрированную трубу и штрабу на полу. Причем место для него надо подбирать так, чтобы имеющегося в комплекте кабеля хватило до терморегулятора. Делать скрутки жил для удлинения провода здесь не рекомендуется.

Подключение теплого пола к сети

Подсоединение электропроводки к элементам теплого пола производится с помощью клипс. Одну сторону такого зажима следует закладывать внутрь пленки в предусмотренный производителем разрез, а вторую – под нее. Сверху точек с электрическим током остаться не должно. Обжим клемм на токопроводящей полосе и вокруг подводящих ток жил выполняется обычными плоскогубцами. Потом эти места соединений изолируются битумным скотчем.

Уложенная на полу пленка проводами подключается к терморегулятору. А дальше производится уже подключение его непосредственно к электросети 220 В обычной вилкой в розетку. Только надо проследить, чтобы данная линия от электрощита и УЗО на ней были рассчитаны на подсоединяемую нагрузку. Если потребляемая мощность ИК системы обогрева велика, то придется прокладывать отдельный кабель с защитой отключения.

Преимущества и недостатки

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

  • оптимально и равномерно распределяют тепло по покрытию;
  • экономичны;
  • имеют максимальный нагрев 45 градусов;
  • быстро прогревают ламели;
  • монтаж и ремонт прост, можно сделать самим;
  • нет потребности в стяжке, ламели могут укладываться на плёнку;
  • большой срок эксплуатации;
  • сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
  • при выходе из строя одной полосы, всё устройство продолжает работать;
  • нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
  • не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.
