Монтаж инфракрасного теплого пола под ламинат

Укладываем инфракрасный теплый пол под ламинат

Тонкости технологии

Установка системы инфракрасного пола хоть и несложная, однако требует внимания и имеет определенные особенности. Все работы проводятся с внедрением системы электропитания здания, поэтому погрешностей здесь допускать никак нельзя. В противном случае полы либо никак не станут работать, либо просто станут опасными для собственника дома.

Ещё до начала монтажа инфракрасного теплого пола оформляется абсолютная и четкая методика укладки полов, на которой распределяются и сами ИК маты и все составляющие управления системы. Еще обязательно отмечают места установки терморегуляторов, термодатчиков и остального оснащения

Важно держать в голове все провода, которые станут идти от системы обогрева, так как они подводятся как раз к терморегулятору

Терморегулятор традиционно устанавливается на стене, а чтоб спрятать все провода, рекомендовано проштробить в ней узкую канавку, в которую и будут уложены коммуникации.

Таким образом, они никак не станут кидаться в глаза, так как после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Важно! Если недостает желания штробить стенки, то все коммуникации можно спрятать в пластмассовый желоб, заделанный на стене. Еще поначалу на бумаге, а позже и на самом полу изображается методика месторасположения всех инфракрасных пленок

Данная операция, кроме удобства при следующем монтаже, поможет буквально уменьшить расход всех материалов, которые будут использованы – проводов, пленок и т. д. На схеме отмечаются и места включения всех проводов

Еще поначалу на бумаге, а позже и на самом полу изображается методика месторасположения всех инфракрасных пленок. Данная операция, кроме удобства при следующем монтаже, поможет буквально уменьшить расход всех материалов, которые будут использованы – проводов, пленок и т. д. На схеме отмечаются и места включения всех проводов.

Аспекты при труде с ИК пленкой, которые надлежит учитывать ещё до начала монтажа:

• пленка раскраивается лишь сообразно обозначенным для этого черточками;
• меж стеной и одной чертой пленки обязан сохраниться промежуток – его широта никак не имеет возможность быть меньше двадцати пяти сантиметров;
• в схему заранее вносятся обозначения мест, в каком месте станет торчать мебель (шкафы, диваны, тумбы и тому подобное) – перед ними пленка никак не укладывается – это позволит уменьшить расход, который был использован, правда и в будущем в данном месте настил никак не перегреется, то есть, система никак не перегорит;
• любая полоска ИК пленки укладывается на расстоянии пяти сантиметров от располагающейся рядом;
• нулевой и фазный провода никак не обязаны скрещиваться при включении, потому они включаются лишь с других сторон пленки;
• термодатчик обязан размещаться в самом холодном месте (в горнице) таким образом, чтоб он располагался в центре одного инфракрасного вещества;
• протяженность одной инфракрасной полосы никак не имеет возможность быть более восьми метров;
• благоприятное пространство для терморегулятора – пятнадцать сантиметров от значения пола;
• отдельные полосы пленки никак не смогут быть уложены внахлест, либо друг на друга.

Важно! Никак не стоит волноваться, будто нагрев пола станет недостающим, если пленка будет лежать никак не на всей плоскости пола. Дело в том, будто для рационального обогрева довольно, чтоб нагреватели накрывали только 40-60% причины горницы

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования

Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

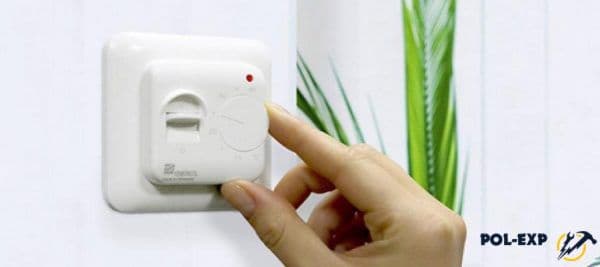

Терморегулятор теплого пола

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

• пленка раскраивается только по четко обозначенным для этого линиям;
• чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
• между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
• в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
• каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
• нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
• термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
• длина одной ИК полосы не может быть более 8 м;
• подходящее место для терморегулятора – 15 см от уровня пола;
• отдельные полосы пленки не могут укладываться внахлест или друг на друга.

Схема подключения ИК пола

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

1. Биметаллический. Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
2. Углеродный. Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

• скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
• высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
• пленочный теплый пол отличается высоким уровнем надежности;
• отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: “Как уложить инфракрасный теплый пол под линолеум”);
• не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
• оказывает антиаллергическое воздействие на человеческий организм;
• экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
• может быть демонтирован и перемещен на новое место жительства;
• обладает эффектом ионизации воздуха.

Какой ламинат подойдёт для теплого пола?

При выборе ламината для теплого пола следует учитывать тепловую нагрузку, которая будет исходить от  данных систем обогрева помещения. Ведь ламинатное напольное покрытие может деформироваться по линии стыков, что приведет к порче поверхности пола и испортит эстетику интерьера. Современные виды ламината разделены на классы, которые говорят о стойкости покрытия и его износоустойчивости, это также показывает его сопротивляемость к изменениям температуры и указывает на срок службы.

• Ламинат 31 класса имеет среднюю прочность и прослужит порядка 10 лет. Его можно использовать в офисах с малым количеством посетителей и дома, где он лучше всего подойдет.
• Следующий по старшинству класс – это 32. Его можно использовать в офисах со средней проходимостью, а также в больницах и школах. Срок службы составляет где-то 15 лет.
• Следующий класс – 33, который имеет отличную прочность и износоустойчивость, а также хорошо сопротивляется температурам, которые испускает теплый пол. Его можно использовать в местах с высокой проходимостью. Некоторые производители дают пожизненную гарантию на свой ламинат 33 класса.

Из этого видно, что для теплого пола лучше подойдет ламинированное покрытие самого высокого класса, чтобы избежать неприятных последствий.

Статья написана для сайта remstroiblog.ru.

Рекомендации по монтажу различных систем теплого пола с ламинатом

Для поддержания заданной температуры в помещении, плавной ее регулировки и экономии электроэнергии или котельного топлива целесообразно в таких системах использования электронных регуляторов температуры. Они обеспечат также зонирование нагрева встроенными в пол термодатчиками.

Наибольшей популярностью пользуются программируемые регуляторы, способные соблюдать суточный, недельный режим нагрева.

А теперь пришло время развеять мифы торговцев радиаторами о вреде теплого пола:

Степень электромагнитного излучения электрического пола не превышает излучение любого домашнего электроприбора

обратите внимание на домашних любимцев, котикам и собакам он очень нравится;

Говорят, что он собирает пыл, ее не больше и не меньше, просто нужно мыть полы;

Дорогое удовольствие, но монтаж традиционного отопления с радиаторами, запорной арматурой, выглядывающими трубами стоит не меньше;

Чтобы его починить надо разобрать весь пол. но современные технологии гарантируют надежную его эксплуатацию не менее 10 лет, к тому времени и ламинат пора менять.

Все ли системы теплых полов подходят под ламинированное покрытие

Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.

Водяной

Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.

Система водяного обогрева

Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.

Электрический с греющим кабелем

Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось

Нагревательный кабель в готовых рулонах

Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.

Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла. Оптимальной считают толщину стяжки до 30 мм

Если она толще, то расходы на прогрев значительно увеличатся

Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.

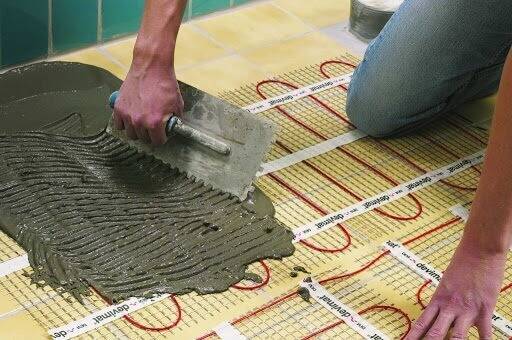

Нанесение цементно-песчаного раствора

Инфракрасный

Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.

ИК пленка легко поддается порезке

В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т.п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 – 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат – это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Порядок действий

Монтаж инфракрасного пленочного теплого пола представляет собой последовательность процедур, которые логически вытекают одна из другой. Пытаться упростить задачу и проигнорировать какие-либо этапы не следует, так как результатом этого может стать выход нагревательного полотна из строя. Рассмотрим этапы создания пленочного теплого пола:

Расчеты

Перед началом работ необходимо все правильно рассчитать

Перед началом работы необходимо вычислить количество материалов и составить схему укладки излучающего полотна. Необходимо начертить в масштабе план комнаты и обозначить на нем порядок расстановки мебели. Все свободное пространство (с отступом от стен на 10 см) будет площадью укладки пленочного теплого пола.

Теплоизоляцию и защитную пленку лучше укладывать на всю площадь комнаты, чтобы избежать образования ступенек и перепадов высот. После того, как количество всех материалов будет известно, приобретают полный комплект теплого пола и переходят к следующему этапу.

Установка терморегулятора

Монтаж терморегулятора

Монтаж терморегулятора производится сразу после завершения расчетной части и приобретения всех комплектующих. На стене отмечают место размещения устройства, после чего отмечают линию штробы под провода. Делают вертикальное (не наклонное) углубление до самого пола, в которое должны уместиться все провода (питание, подключение теплого пола, датчик температуры). Используют щтроборез или болгарку с алмазным диском. Как вариант, подойдет перфоратор со специальной насадкой.

Место установки терморегулятора выбирают так, чтобы максимально уменьшить длину соединительных проводов. Оптимальным вариантом считается установка на стену, плоскость которой перпендикулярна к направлению полос теплого пола.

Подготовка чернового пола

Поверхность пола необходимо очистить и освободить от старого покрытия. Обязательно надо выровнять ее, удалить все выступающие предметы — старые гвозди, шурупы, другие метизы. Если пол неровный, придется выполнить ряд действий и максимально выровнять поверхность. В самых сложных случаях заливают слой стяжки (или наливной пол), обеспечивающий максимально ровную и горизонтальную плоскость.

Укладка теплоизоляции

Особенности укладки теплоизоляции

Когда поверхность готова, приступают к укладке теплоизоляции. Оптимальным вариантом считается полимерный 3-миллиметровый теплоизолятор Marpe, не проводящий электроток и не способный создать короткое замыкание. Полотно изоляции укладывают встык, соединяя все швы липкой лентой.

Этот материал безопасен и удобен в работе — в нем легко изготавливать углубления для укладки соединительных проводов. Кроме того, материал достаточно плотный, что позволяет исключит излишнюю подвижность напольного покрытия после укладки.

Монтаж пленочного полотна

Можно приступать к укладке пленочного полотна

Укладку пленки производят с отступом от стен не менее 10 см. При нарезке и размещении полос руководствуются схемой, составленной во время выполнения расчетной части. При этом, надо учесть шаг резки пленки — 250 мм. Укладывать полосы вплотную нельзя, между ними должен быть зазор не менее 10 мм. Необходимо учесть, что максимальная длина полосы составляет 8 м. если помещение большое, придется изменять конфигурацию полотна.

Полосы крепят к теплоизолятору отрезками скотча (сплошной полосой крепить нельзя). После этого на концы полос устанавливают зажимы для соединения полотна в единый излучающий комплекс. Для того, чтобы зажимы не выступали над плоскостью теплого пола, в теплоизоляторе вырезают гнездо, в которое зажим будет полностью утоплен.

Присоединение термодатчика обычно выполняется путем фиксации скотчем в центре второй секции. Датчик ставят под пленку, в теплоизоляторе под него делают гнездо. Провода выводят наружу и подключают к терморегулятору.

Порядок подключения необходимо внимательно изучить в инструкции к терморегулятору и самому теплому полу. У разных производителей могут встречаться собственные способы соединения, поэтому, надо держать инструкции под рукой и постоянно сверяться с ними в ходе выполнения работ.

Укладка напольного покрытия

Укладка напольного покрытия

После завершения всех работ следует выполнить пробный запуск теплого пола. Если никаких нареканий и изъянов не обнаружено, на пленку укладывают защитный слой (как правило, это подложка для ламината или других напольных покрытий) и приступают к монтажу напольного покрытия. Его выполняют обычным способом, но с учетом специфики работы теплого пола. Используют специальные виды покрытий (на обратной стороне должен быть значок — змейка со стрелочками, обозначение готовности к работе с теплыми полами).

Определяем оптимальное сочетание типа теплого пола и деревянного основания

Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.

При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.

В качестве теплого пола на деревянное основание может возводиться конструкция:

• электрическая;
• инфракрасная;
• водяная.

Водяной

Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.

Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:

• комнатная температура – не выше 28 градусов;
• обеспечить отсутствие резкой смены температур;
• нагревательный элемент не должен прогреваться свыше 50 градусов.

Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко

Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений

При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем

Инфракрасный

По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.

Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.

Основные достоинства инфракрасной системы на деревянный пол под ламинат:

• легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
• отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
• малая толщина;
• быстрое нагревание конструкции;
• простота регулирования температурного режима.

Электрический

Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.

Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.

Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.

Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

1. Биметаллический . Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
2. Углеродный . Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

• скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
• высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
• пленочный теплый пол отличается высоким уровнем надежности;
• отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: «Как уложить инфракрасный теплый пол под линолеум»);
• не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
• оказывает антиаллергическое воздействие на человеческий организм;
• экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
• может быть демонтирован и перемещен на новое место жительства;
• обладает эффектом ионизации воздуха.
