Укладка сетки нагревательного мата
Начинать монтаж сетки необходимо с места вывода кабеля к коробке термостата. Рулон раскручиваете и раскладываете по поверхности. При этом необходимо обойти зоны ранее размеченные маркерной лентой.
При монтаже можно ходить по теплому полу (по проводам), если у вас обувь с мягкой подошвой. Некоторые, таким образом даже придавливают сетку к основанию стяжки, но перебарщивать с этим не стоит.
При раскручивании рулона, желательно спрятать концевой отрезок кабеля во внутрь, чтобы при укладке он не перекручивался и не задевал посторонние предметы.
В том месте, где необходимо произвести поворот нагревательного элемента, разрезают секцию.
Достаточно освободить его из сетки. Хвост, который получится при повороте приклеиваете к полу алюминиевым скотчем. Он помимо крепежа, помогает еще и распределить тепло на этом участке поверхности.

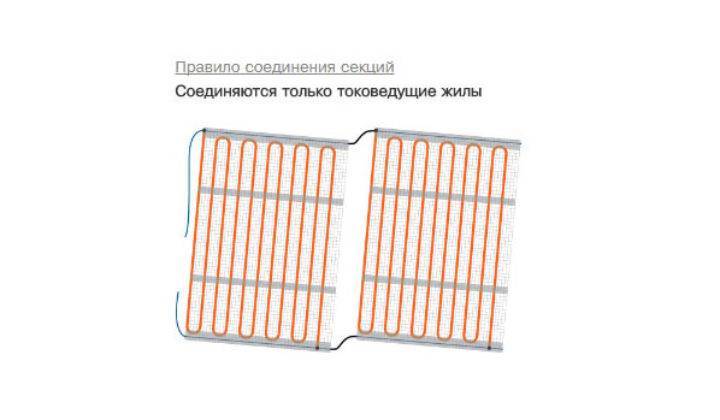

Если у вас секционно-резистивный мат, где есть независимые секции, подключенные от кабеля питания проходящего по краям, то при поворотах разрешается разрезать один из крайних проводов.
Но только не греющий элемент! Не вздумайте резать его.
После укладки необходимо соединить эти разрезанные жилы. Для этого вам понадобится медный монтажный провод ПуГВ сечением 1,5мм2.
Отмеряете необходимую длину и зачищаете концы. После чего, продеваете сквозь них термоусадку. Жилу ПуГВ и крайнюю жилу питания мата соединяете между собой прессуемой гильзой ГСИ.
Гильзу подбираете согласно сечению проводов.
Далее, сдвигаете термоусадку на место опрессовки и нагреваете ее, надежно изолируя данное место.
После чего, то же самое проделываете со вторым концом.
Таким образом соединяются одножильные провода питания на матах с независимыми секциями.
Описание видов теплых полов для балкона и лоджии
Многие считают, что стелить теплый пол на лоджии или (и) балконы невыгодно с экономической точки зрения и небезопасно. При правильном утеплении и остеклении объектов, а также грамотном выборе системы нагрева воздушных масс снизу можно создать оптимально-комфортные условия при минимальных вложениях и расходах на обогрев в будущем. А безопасность эксплуатации низкотемпературного оборудования целиком и полностью зависит от качества выбранных материалов и корректности монтажа. Поэтому начнем с того, какой теплый пол для балкона будет наиболее выгодным.
Водяной обогрев.
Трубы с теплоносителем обязательно должны фиксироваться стяжкой — толщина от 5 см (приблизительный вес 300 кг). Укладывают трубы только на идеально ровное основание. А после заливки их бетонной или песчано-цементной смесью придется подождать минимум 14-21 день, пока материал достигнет 65% крепости. Поэтому монтаж водяной системы проводят заблаговременно. Но это не единственный ее недостаток. Уложить теплый пол на балконе своими руками будет не так просто. Монтаж системы имеет целый ряд нюансов:
- не рекомендуют подключать к централизованному отоплению (сложности с давлением, невозможно регулировать температуру теплоносителя);
- нужно рассчитать вес конструкции, учитывая, что плита балкона наделена по ГОСТ нормам несущей способность не выше 200 кг/м2. То есть вес всей конструкции не должен превышать 550-600 кг — учитывают теплый пол на балконе, утепление, остекление, мебель и т.д.;
- отсутствие автономности — система функционирует, когда работает высокотемпературное оборудование;
- сложность эксплуатации с мягкими настилами. Если в планах постелить теплый пол на балконе под линолеум, тогда стоит выбрать другую систему нагрева, поскольку отрегулировать температуру подачи носители тепла будет сложно;
- некомфортная температура пола (поверхность не должна прогреваться больше, чем на 27-330С, а при подаче 75-900С теплоносителя достигнуть ее будет возможно только при использовании дорогостоящего вспомогательного оборудования).
Важно! Водяные системы в стяжке очень эффективны и отлично аккумулируют тепло. Но они на 100% не подходят для балкона (лоджия выдержит вес конструкции) и большинства мягких отделочных материалов. К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний
К тому же подключение и устройство теплого пола на балконе или лоджии потребует применения специальных навыков и знаний.
Электрический обогрев.
Различают пленочные инфракрасные варианты и кабельные полы. Среди кабельных систем выбирают двухжильные типы — низкое излучение, безопасность. Среди пленочных инфракрасных систем чаще покупают устройства с углеродным греющим элементом. Особняком стоят термоматы — универсальные конструкции. Так какой теплый пол лучше на балконе и лоджии? Выбор зависит от времени ремонта, отделки пола и строительных навыков. Считается, что кабельный вариант идеален для керамической плитки
Греющие провода укладываются в тонкий слой стяжки, которая отлично аккумулирует тепло. Важно! Уникальное преимущество электрических систем — теплый пол монтируют на стену балкона или лоджии. Есть возможность регулировать и контролировать температуру поверхности пола без дорогой автоматики. Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии
Достаточно использовать датчики t0 и терморегулятор для теплого пола на балконе и (или) лоджии.
Термоматы и инфракрасный теплый пол на балконе укладывают без стяжки (фиксирующий слой составляет не более 5 мм). ИК излучение более эффективно и равномерно нагревает пространство, экономит электроэнергию. А маты максимально простые в укладке системы. Оба варианта подходят для мягких настилов — линолеум, кавролин, паркетная доска или паркет, ламинат. Решая, какой теплый пол лучше стелить на лоджии, учитывают и будущие затраты, и наличие аналогичной системы в комнате.
Покрытие холодного пола
Пол, открытого балкона, постоянно подвергается вредоносному воздействию. Летом его жарит солнце, заливает дождь, а зимой покрывает снег. Выбирая покрытие, следует учитывать эти факторы.
Облицовочная плитка. Инструкция по укладке
Отделка балкона плиткой
Отделка пола на балконе
Такое покрытие справится с любыми угрозами, к тому же его удобно чистить. Можно ограничиться плиткой одного вида, или выложить узор, который будет радовать взор. Основание уже подготовлено, приступаем к отделке.
- Начинаем разметку от угла, дальнего от двери и прилегающего к парапету. Здесь будет уложен первый ряд плитки.
Шпателем, с зубчатым краем, наносим плиточный клей. Его нужно распределить на площадь 3-4 плиток.
Плитку укладываем на черновую сторону и плотно прижимаем. Клеящий состав должен равномерно заполнить все пустоты. Если упустить этот момент, со временем от нагрузки начнут ломаться углы плитки.
Для ровности шва к углам плитки прикладываются пластиковые крестики. После застывания клея их необходимо удалить.
- Следующий шаг – наполнение швов затиркой. Ее цвет должен гармонично сочетаться с остальной поверхностью.
Через сутки удаляются остатки затирки и клея. Производится тщательная уборка.
Приклеивается плинтус.
Справка. Плитку можно класть и на фанерное основание поднятого пола. Однако плиточный клей следует заменить мастикой, чтобы не испортить основу.
облицовочная плитка
Верный способ монтажа террасной доски
Террасная доска на балконе
Для тех, кому плитка пришлась не по вкусу, существует другой вариант – специальные доски. Этот композитный материал способен выдержать воздействие влаги и перепада температур. Процесс укладки прост и занимает мало времени.
- Сначала, нужно уложить лаги по ширине балкона, через каждые 50 см. Торцы брусков должны отставать от стен на 10 мм. Это компенсирует расширение, которое произойдет со временем.
Каждую лагу крепят на три анкерных болта.
- С помощью саморезов к каждому брусу крепятся металлические клипсы.
Доска вставляется пазом в клипсу. Таким образом, идет набор напольного покрытия.
Заключительный этап – установка плинтуса по периметру.
Покраска пола
Самый простой и дешевый способ внешнего преображения балконного пола. Однако нужно использовать специальную краску, для наливных полов, или эпоксидную эмаль.
Выбираем цвет, подходящий к окружающим стенам.
- Тщательно грунтуем поверхность для снижения расхода краски. Это не нужно делать в случае с эмалью.
- Начинаем красить с дальнего от выхода угла.
С помощью валика наносим ровный слой краски. Даем поверхности подсохнуть, и повторяем процедуру.
- Через сутки поверхность полностью высохнет.
- Для эстетической завершенности, по периметру нужно наклеить декоративный плинтус.
Основная суть статьи
- Тёплые полы – эффективная технология, применимая к большинству видов помещений.
- Два основных вида систем подогрева полов – водяной и электрический.
- Выбор оптимального варианта подогрева полов выполняется с привязкой к обогреваемому помещению.
- Балкон – конструкция с особым расположением, обуславливающим ограничения допустимых нагрузок.
- Утепление балкона при обустройстве тёплыми полами – необходимость.
- Выбор способа утепления балкона должен быть привязан к удельному весу утеплителя.
- Монтаж водяного тёплого пола для балконе как минимум не целесообразен.
- Электрические тёплые полы – подходящая для выбора группа, но для исполнения своими руками оптимальным вариантом является инфракрасная система.
Пол с электрическим подогревом: его достоинства и общая информация по установке
Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:
- Быстрый монтаж покрытия;
- Удобная регулировка уровня температуры;
- Приемлемая цена за установку;
- Быстрое выявление и устранение неполадок;
- Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

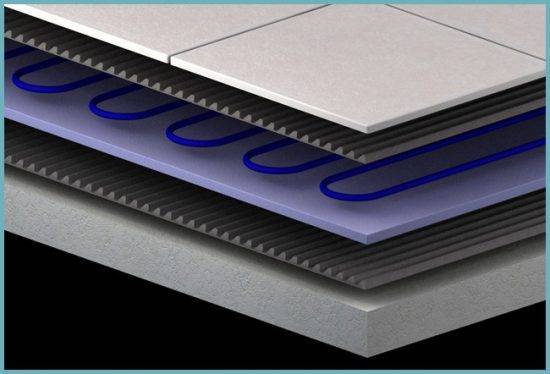

Принципиальная схема устройства электрического тёплого пола
Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.
Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя. Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции
Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции
Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.
Вариант устройства электрического подогрева на балконе по деревянным лагам
Теплый пол на балконе, на что нужно обратить внимание:
- Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
- Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
- Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
- Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
- Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.
Выбор напольной тепловой конструкции
Нагрев напольного покрытия на балконе обеспечивается тепловым контуром, который монтируется под финишную отделку пола. В настоящее время для организации теплого пола используются 3 разновидности конструкций — с водяным теплоносителем, с нагревательными матами и с инфракрасной пленкой.
Водяной теплый пол
Контуром системы этого типа является плоский змеевик из трубок, по которым движется теплоноситель — вода или антифриз заданной температуры. Циркулируя по трубкам, жидкое содержимое системы отдает тепло материалу, с которым контактирует, а остывшая жидкость снова поступает в нагреватель.
При выборе в качестве теплоносителя воды система теплого пола может представлять собой часть общей отопительной системы жилища — центральной или автономной. Оборудовать теплые полы от центральной системы обогрева проще — достаточно установить запирающие устройства в участках врезки. В автономных системах нужно предусмотреть монтаж расширительного бака и распределительного узла с автоматическим управлением.
При использовании труб большого диаметра отмечаются значительные теплопотери, поэтому эффективнее будет система с трубами сечением до 16 мм.
Нагревательные маты
Реализацию электрической системы обогрева пола можно произвести при помощи специальных матов. Это единый нагревательный кабель, уложенный в виде змейки или улитки на стекловолоконную сетку. В таких системах применяются кабели двух типов:
- одножильные — подключаются к терморегулятору обоими концами, требуют раскройки матов, что может усложнить процесс установки. Зато система является одной из самых бюджетных и подходит для условно жилых помещений, таких как балкон и санузел;
- двужильные — более совершенная система, позволяющая заключить один конец кабеля в муфту, а другой подключить к терморегулятору. В такой схеме монтаж может быть окончен в любой зоне помещения, а благодаря повышенной безопасности двужильный кабель может применяться в жилых комнатах.
Нагревательные маты отличаются по мощности, поэтому перед покупкой необходимо произвести расчет требуемого обогрева с учетом теплопотерь помещения и общей площади.
Пленочный пол
Пленка обеспечивает высокую температуру на балконе за счет инфракрасного излучения. Волны этого типа абсолютно безопасны для человека, создают мягкий равномерный нагрев, а благодаря эффекту конвекции подогревают не только сам пол, но и окружающие предметы.
Этот тип обогрева считается одним из самых энергоэффективных — в отличие от традиционных систем, он дает экономию на 15-20%. Инфракрасная пленка укладывается на особое светоотражающее покрытие, которое будет блокировать теплопотери и повышать эффективность теплосистемы.
При всех преимуществах инфракрасный пол — не лучшее решение для отапливания балкона. Он требует идеально ровной поверхности для укладки, что в этих зонах жилища организовать весьма затруднительно.
Неровное покрытие может привести к тому, что пленка, которая отличается небольшой толщиной, попросту порвется и утратит свои полезные свойства.
Монтаж кабельного электрического теплого пола
Установка электрического пола особо актуальна в помещениях, в которых в качестве напольного покрытия выложена керамическая плитка. Планируя установить систему своими руками, можно применить один из трех вариантов монтажа:
Схема укладки теплого пола на бетонную стяжку
- Укладка системы в слой стяжки – больше применима для кабельных электрических полов, обустройство которых предполагает наличие подложки из гидроизоляционного и утепляющего материала.
- Установка электрического пола сверху стяжки – применима в случаях, когда в качестве финишного покрытия выступает керамогранит или кафель, имеющие высокую степень защиты от перегрева.
- Монтаж под покрытие – актуален для пленочных систем. Подходит в тех случаях, когда нет возможности предварительно выполнить бетонную стяжку и вместо нее выстилают фольгированный вспененный полиэтилен.
Совет: Учитывайте, что стяжка, выстилаемая поверх базовой основы, «крадет» высоту комнаты, поднимая уровень пола как минимум на 3-4 см.
Обустройство термоизоляции предотвращает уход тепла к соседям, повышая тем самым эффективность работы электрического теплого пола.
Монтаж пленочной системы
Технология монтажа электрического пола своими руками включает ряд основных этапов:
Первым делом на бумаге рисуют масштабированный план комнаты, отмечая на места расстановки бытовой техники, стояков и отопительных батарей, а также стационарно стоящей мебели. Независимо от выбранного типа электрического пола, для обогрева можно задействовать только свободную площадь, а сами нагревательные элементы располагают на расстоянии не менее 10 см от стены. Старое покрытие очищают, устраняют видимые дефекты и неровности, при необходимости – удаляют вовсе. Для снижения теплопотерь основание выстилают теплоизоляционным материалом.
На стене в наиболее удобном месте просверливают отверстие, куда размещают терморегулятор. От него обустраивают канавки под прокладку силового кабеля, соединяющего систему с регулирующим оборудованием. По периметру комнаты выкладывают теплоизолятор и заливают цементную стяжку. По высохшему основанию прокладывают монтажные ленты, закрепляя их через каждые полметра. Ориентируясь на выбранную схему, прокладывают кабель, делая линии укладки максимально ровными. Между кабелями устанавливают трубки датчиков температуры.
Подключение и проверка системы
Через пробуренную в стене канавку выводят свободные концы электропровода к месту распаечной коробки терморегулятора. Датчик температуры помещают в гофротрубу, прокладывая в канавку, а свободный конец электропровода выводят к распаечной коробке. Подключив концы к клеммам терморегулятора, подают сетевое напряжение и проверяют функционирование системы. Если все в порядке, то конструкцию полностью покрывают вторым слоем цементной стяжки. Раствор аккуратно выкладывают между рядов кабеля, стараясь не нарушить целостность системы.
Монтаж водяного пола на балконе
Теплый пол на балконе — замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома.
В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.
Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью.
А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.
Подготовка поверхности. Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности — их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.
Утепление. Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.
Ставим элементы крепления трубопровода. Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки — размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.
Монтаж коллектора. Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.
Установка трубопровода. Наиболее оптимальными вариантами для укладки труб теплого пола является схема «Змейка» или «Спираль». Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола. Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.
Слой стяжки. Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя — 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества — пластификаторы. Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней
Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.
Напольное покрытие. По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие — ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.
Водяной теплый пол — наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении.
https://www.youtube.com/watch?v=GPDTFtvh-Go
При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил — все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно.
И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.
Электрический теплый пол на балкон своими руками
Электрический теплый пол бывает следующих видов:
Кабельный теплый пол. Для поддержания комфортной температуры требуется мощность от 150 до 300 Вт на квадратный метр. Мощность зависит от качества утепления балкона и его изоляции от отапливаемых помещений. После монтажа кабеля требуется его заливка. Стяжка будет являться своеобразным аккумулятором тепла. После монтажа стяжки можно переходить к финишному покрытию пола. Если соблюдать все сроки, то теплый пол вы сможете запустить не раньше, чем через месяц после начала его монтажа.
Инфракрасная пленка. Одна из новейших технологий обогрева. Поставляется шириной от 50 до 100 см и мощностью от 140 до 300 Вт на квадратный метр. Под пленку необходимо укладывать лавсановую подложку толщиной от 3 мм, которая является изоляцией и служит для отражения тепла, что бы вы не тратили свое электричество для обогрева потолка на балконе соседу.
Теплый пол в матах. Полный аналог кабельного пола. Основным отличием является то, что кабель смонтирован на сетку шириной 50 см, укладывается непосредственно в плиточный клей и не требует стяжки. Направление мата меняется путем разрезания сетки
Важно при этом не повредить кабель. Поставляется длиною от 2 до 24 метров.
Лучшим напольным покрытием для балкона является керамическая плитка. Теплый пол обязательно должен подключаться через терморегулятор, который выставляется на определенную температуру (обычно до 30 Градусов) и не позволяет полу перегреваться!
