Расчет цемента
Вопрос, сколько нужно закупить цемента для возведения ленточного фундамента, во многом зависит от структуры будущего основания и номинальной марки бетона.
Для получения 1 куба бетонного раствора марки М 300 нужно использовать 382 кг цемента марки М400, песка около 700 кг, щебня малой фракции до 1 тонны и подготовить 220 литров воды. А вот для бетона марки 100 уже достаточно будет 214 кг цемента марки М 400 и 200 литров воды. Песка пойдет немного больше, масса щебня неизменная.
Далее, нужно учесть, что 1 м³ готового раствора весит не менее 1600 кг, а кубометр щебня приблизительно 1700 кг, цемента – 1400 кг. После приготовления жидкого раствора, его масса незначительно снизится за счет заполнения воздушных пор между щебнем. В результате из 1 м³ сухого состава получится максимум 0,65 м³ раствора.
Пропорции цемента, песка и щебня по маркам бетона:
Марка бетона | Пропорции: цемент, песок, щебень | |
цемент марки 400 | цемент марки 500 | |
| 100 | 1,0 : 4,1 : 6,1 | 1,0 : 5,3 : 7,1 |
| 150 | 1,0 : 3,2 : 5,0 | 1,0 : 4,0 : 5,8 |
| 200 | 1,0 : 2,5 : 4,2 | 1,0 : 3,2 : 4,9 |
| 250 | 1,0 : 1,9 : 3,4 | 1,0 : 2,4 : 3,9 |
| 300 | 1,0 : 1,7 : 3,2 | 1,0 : 2,2 : 3,7 |
| 400 | 1,0 : 1,1 : 2,4 | 1,0 : 1,4 : 2,8 |
| 450 | 1,0 : 1,0 : 2,2 | 1,0 : 1,2 : 2,5 |
Все формулы, которые применимы для расчета объема раствора для заливки фундамента, несложные. Но в процессе часто приходится дополнительно рассчитывать объем отдельных элементов конструкции, также учитывать особенности конкретных ингредиентов и составов, свойства применяемых минеральных и синтетических добавок. Все они влияют на конечный результат, поэтому изначально стоит предусмотреть увеличение полученного математическим путем объема материалов хоть на 20%. На нашем сайты Вы можете воспользоваться онлайн калькулятором для расчета материалов.
Расчет опалубки для ленточного фундамента
Главной задачей опалубки является удержание жидкой бетонной массы нужной формы до полного застывания монолита. Расчёт опалубки является неотъемлемой частью экономического анализа затрат на строительство объекта. Насколько будут точны ограждающие конструкции, зависит их надёжность. В то же время правильно выбранные размеры опалубочных элементов предотвратят возникновение аварийных ситуаций. Каждого застройщика интересует, как рассчитать опалубки перекрытия, стен, вертикальных опор и ленточного фундамента. Существует много различных конструкций для заливки бетона.
Ленточный
Наиболее популярным основанием для возведения частного дома считают ленточный фундамент. Он представляет собой своего рода замкнутую ленту из бетона, проходящую под всеми несущими стенами здания.
Как посчитать, сколько кубов бетона надо на фундамент? Калькуляторы, помогающие определить расход цементно-песчаного раствора для заливки, имеются на многих сайтах со строительной тематикой, один из таких представлен в конце данного материала. Чтобы вычислить объем в кубометрах, необходимо знать линейные размеры сооружения: высоту, ширину и общую длину основания.
Бетонирование ленточного основания происходит путем заливки готового цементно-песчаной смеси в деревянную опалубку с предварительно установленной арматурной сеткой. В раствор добавляют крупные фракции (гравий, щебень) для приобретения более высоких прочностных характеристик фундамента.
Размеры основания зависят от габаритов здания, которое планируется возводить. Обычно ширина фундаментной ленты имеет размер не менее 300 мм, высота наземной части — от 400 мм, а глубина может достигать 1500-2500 мм в зависимости от наличия грунтовых вод, глубины промерзания и желания оборудовать подвал. Ленточные фундаменты не рекомендуется устанавливать на пучинистых грунтах, если заглубление опалубки производится менее глубины промерзания.
Длина фундамента будет равняться суммарной длине всех наружных стен, включая внутреннюю несущую стену, под которой также устанавливается основание. В итоге, получив все требуемые значения, можно рассчитать объем бетона для фундамента. Калькулятор в данном случае может и не потребоваться — достаточно перемножить все показатели в метрах и получить искомое число в кубических метрах.
Формула расчета выглядит так:
V=h*b*l, где:
- V – объем раствора в м3;
- h – высота в м;
- b – ширина в м;
- l – длина ленты в м.
Например, для здания размером 6х6 м и одной внутренней несущей стеной, при высоте фундамента в 2 м и ширине 0,4 м, объем раствора для заливки получится: V=2*0,4*30=24 м3. При той же ширине и высоте фундамента, для дома размером 10х10 и двумя несущими внутренними стенами, вычисление будет выглядеть так: V=2*0,4*60=48 м3.
Данный расчет позволяет высчитывать почти точную кубатуру раствора, но следует помнить, что при транспортировке часть бетона теряется, а также при неплотной опалубке часть бетонного раствора может вытечь, но при этом существует дополнительный внутренний объем, занимаемый арматурным каркасом. Поэтому правильно будет ввести корректирующий коэффициент в сторону увеличения расчетного значения на 2%.
В итоге получаем более точную формулу расчета объема бетона для ленточного фундамента:
V=h*b*l + 0,02*(h*b*l)
Полученное значение округляется до целого числа. Для наших примеров уточненное вычисление будет выглядеть так: для дома 6х6 V=24+0,02*24=24,48 (25) м3, для дома 10х10 V=48+0,02*48=48,96 (49) м3.
Как определить параметры фундамента и расход бетона для него
Начиная строить баню или дачный домик, можно поинтересоваться у соседей – какой фундамент у них. И, не мудрствуя лукаво, соорудить подобный. Но лучше все же произвести хотя бы примерные расчеты. Цена вопроса – долговечность и прочность вашей постройки, которая может отличаться от соседской весом, габаритами и другими параметрами.
Так как количество бетона зависит от размеров основания, то сначала нужно определиться с ними.
Термины, применяемые при расчетах
Чтобы в последующем изложении все было понятно, перечислим используемые в нем термины с определениями:
- Фундаментом называют часть дома, расположенную ниже уровня земли и принимающую и распределяющую нагрузку от него на грунт.
- Цоколь – это его продолжение над уровнем земли.
- Подошва – нижняя его плоскость, опирающаяся на грунт.
- Подстилающий слой грунта – основание, на которое опирается подошва.
- Глубина заложения – расстояние от поверхности земли до подошвы основания.
Устройство ленточного основания здания
- Глубина промерзания – расчетная величина, определяемая СНиП для данной местности, определяющая положение границы промерзания относительно его верхнего уровня.
- Уровень грунтовых вод – уровень, на котором находилось бы зеркало вод в открытом котловане относительно поверхности земли.
Определение глубины заложения
Глубина заложения равна высоте фундамента, плюс толщина слоя песчаной подушки под ним. Для её определения инструкция рекомендует учитывать глубину промерзания, уровень вод и конструкцию здания.
Глубина промерзания зависит от климатических условий в регионе, и принимается равной наибольшему значению при наименьших зафиксированных температурах. Глубина заложения должна быть ниже значений, указанных в таблице для соответствующего региона.
Глубина промерзания для разных регионов
Подстилающий слой грунта должен быть достаточно прочным для предполагаемой нагрузки. Такой слой находится выше уровня вод грунтовых, поэтому его и необходимо знать и учитывать.
Стрелкой показан уровень грунтовых вод
Конструктивные особенности здания тоже важны. К ним относятся наличие или отсутствие подвального помещения, материал стен, этажность и другие факторы, определяющие высоту основания и нагрузку на него.

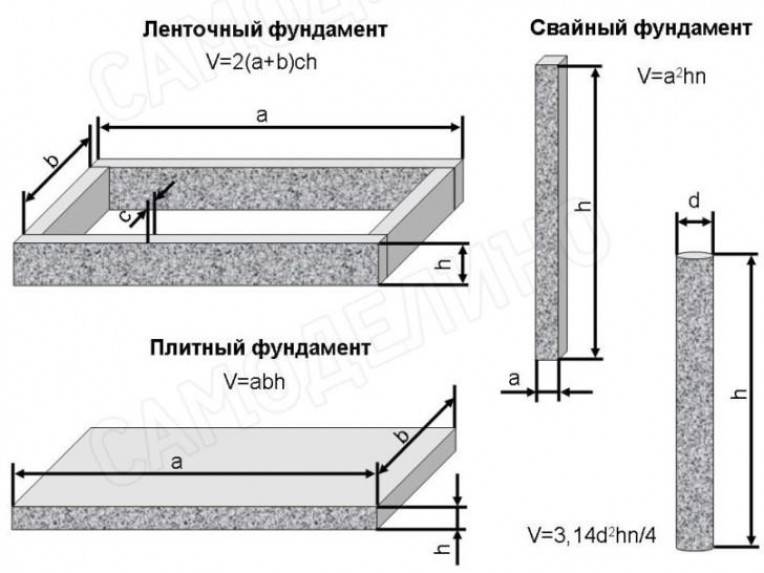

Расчет кубатуры в зависимости от фундамента
Объем бетона для фундамента зависит от типа фундамента: плитный, столбчатый или ленточный. Рассмотрим вариант расчета объема для каждого из них.
Для плитного фундамента
Плитный фундамент представлен одной плитой, и для того, чтобы узнать объем бетона на фундамент, необходимо знать следующие данные:
- Длина;
- Ширина;
- Толщина плиты.
Заливка плитного фундамента
Например, первый показатель составляет 10 метров, второй – 6 метров, третий – 0,1 метр. Перемножив все эти показатели, получим объем фундаментной плиты:
10 м * 6 м * 0,1 м = 6 куб. м;
Для обеспечения хороших характеристик фундамента, могут использоваться и дополнительные элементы. Если они выполняются через каждые 3 метра, то в этом же фундаменте – 10*6 – их будет 8 (5 вдоль и 3 поперек). Если длина каждого из ребер составляет 6 метров, то суммарная протяженность равна 6 м * 8 шт. = 48 м. Высота одного ребра обычно равняется толщине плиты (в нашем случае – 0,1 м). Так, площадь составит: 0,1 м * 0,08 м = 0,008 м кв.
Объем равен: 0,008 кв. м * 48 м = 0,384 куб. м.
Площадь поперечного сечения равна: объем ребер будет равен 0,01 куб. м * 48 м = 0,48 куб. м.
Для разной толщины может применяться различная методика подсчета, все также может зависеть от определенных параметров бетонной смеси, ее пластичности и прочих свойств.
Для ленточного фундамента
Ленточный фундамент
Он более прост по своему исполнению, нежели плитный, и функции он имеет несколько другие. Представлен лентой, используется для небольших зданий и сооружений из различных материалов: из бруса, бревен или искусственных материалов. Для того чтобы рассчитать бетон для фундамента ленточного, нужно владеть информацией о некоторых параметрах. Высота представляет собой сумму заложенной глубины и надземной части (обычно этот показатель равен 40-50 см.) Если фундамент закладывается на глубину 1,5 м, а надземная высота – 0,5 м, то суммарная высота – 2,0 м. При закладке цокольного этажа или фундамента параметры могут значительно меняться.
При ширине ленты 0,4 м, расход бетона будет равен: 0,4 м * 46 м (40 м + 6 м) * 2,0 м = 36,8 куб. м
Таким образом, рассчитать бетон на фундамент не составит особого труда
Дело в том, что для подсчета необходимо принимать во внимание определенную марку цемента и других добавок. Если в нем есть пластификаторы, то пластичность будет лучше, следовательно, это позволит сократить расход материала
Столбчатый фундамент
Для того чтобы рассчитать количество бетона для фундамента столбчатого, необходимо знать следующие показатели: высота и площадь столбиков.
S = 3,14 (число ПИ) * R (радиус)/2
Столбчатый фундамент
Например, если диаметр столбика 20 см (радиус – 10 см), то он имеет поперечное сечение: 3,14*0,1*0,1=0,0314 кв. м. при высоте в 2 метра объем составит 0,0628 куб. м. Аналогичным образом рассчитать объем бетона для фундамента другого размера.
Все виды фундамента изготавливаются из бетона различных марок. Обычно обыватели не стремятся в них разбираться и покупают первое, что им посоветуют в строительном магазине. На деле все может оказаться не так, и дорогая смесь окажется менее качественной, чем более бюджетный вариант. Так что прежде чем приступить к выбору смеси, рекомендуется учитывать некоторые факторы, и только потом идти в специализированный магазин.
Таким образом, бетон – это достаточно распространенный материал, который может иметь несколько видов, в зависимости от состава и прочих характеристик. Для того чтобы рассчитать объем бетона на фундамент, необходимо использовать простые формулы, которые помогут быстро определиться с требуемым количеством материала
Очень важно уделить внимание и такому параметру, как выбор марки бетона, поскольку от этого будет зависеть его расход, а также характеристики готового здания. Для того, чтобы определить необходимую марку цемента, желательно обратиться к опыту профессионалов. Расход бетона для фундамента различается в зависимости от типа фундамента
Расход бетона для фундамента различается в зависимости от типа фундамента
Расход бетона для фундамента различается в зависимости от типа фундамента.
Расход бетона для фундамента различается в зависимости от типа фундамента.
Пример расчета бетона для ленточного фундамента
Схема необходимого количества бетона на ленточный фундамент.
Как правило, ширина ленты составляет 200-400 мм. Конкретное значение подбирается индивидуально в соответствии с требуемой площадью фундаментной опоры.
Под высотой конструкции следует понимать суммарное значение глубины заложения фундамента и высоты его надземной части (чаще всего это 400-500 мм).
К примеру, основание закладывается на 1,5-метровую глубину. Надземная часть основания имеет высоту 400 мм. В данном примере суммарная высота опоры составит 1,9 м.
Для определения общей длины конструкции нужно сложить периметр наружных стен с длиной опорной конструкции, обустроенной под внутренними стенами.
В качестве примера будет рассмотрен фундамент для дома 6х6 м с одной внутренней стеной. В ситуации с таким домом суммарная длина опорной конструкции составит 30 м. Из них 24 м будет занимать опора под наружными стенами, а оставшиеся 6 м — это длина перемычки под одной внутренней стеной.
Рисунок 1. Пример расчета бетона для ленточного фундамента.
Ширина конструкции в этом примере составляет 40 см.
Суммарный расход бетона на обустройство основания с приведенными параметрами составит: 1,9х30х0,4=22,8 м³.
Бетон готовится в соответствии со следующим рецептом: на 1 часть цемента берется 3 части песка и 5 частей щебенки. По приведенным пропорциям вы сможете определить нужное количество каждого компонента. Количество воды определяется индивидуально в зависимости от нужной марки бетона. Для большего удобства ориентируйтесь на таблицу на рис. 1.
Дополнительно учитывайте расход материала на обустройство песчаной подушки. В зависимости от типа грунта толщина песчаной подушки для ленточного фундамента может составлять от 20 до 60 см (по другим нормативным документам — до 80 см). Установив оптимальную толщину подушки конкретно для вашего случая, вы сможете рассчитать необходимое количество песка. Удачного расчета!
Пример подсчета
Исходные данные:
- Ленточный фундамент.
- Стены – 5 и 6 м. Внутренняя стена – 5 м.
- Пусть в схеме армирования будет 4 продольных прута d = 12 мм.
1. Рассчитываем периметр будущего здания: (5 м + 6 м)*2 = 22 м.
2. Находим общую длину ленты: складываем периметр с внутренней стены. 22 + 5 = 27 м.
3. Выясняем общую длину арматуры, учитывая схему армирования фундамента:
а) при условии, что приобретаются стержни необходимой длины: 27 м * 4 шт = 108 м;
б) при условии соединения отрезков (учитывая, что нахлест в этом случае берется от 1 м, а у каждого из продольных прутьев одно скрепление):
- находим число соединений путем умножения числа стержней на количество стен: 4 * 5 =20 шт;
- умножаем размер нахлеста на число скреплений и выясняем дополнительную длину: 20 шт * 1 м = 4 м;
- суммируем дополнительную арматуру с длиной, рассчитанной при условии приобретения нужных прутьев: 108 + 20 = 128 м.
4. Рассчитываем длину гладких стержней d = 10 мм, используемых в горизонтальных поперечных перемычках и вертикальных стойках. Расстояние между перемычками – 0,5 м:
- Вычисляем число армировочных колец путем деления общей длины фундамента на расстояние между перемычками: 27 / 0,5 = 54 м.
- Рассчитываем периметр 1 кольца, принимая расстояние между прутьями за 0,25 м: (0,5 + 0,25)*2 = 1,5 м.
- На основании этих двух значений считаем общую длину стержня: 54 * 1,5 = 81 м.
- Учитываем нахлесты и обрезки, прибавляя примерно 10% к полученной длине: 81 м +10% = 89,1 м. Округляем до 90 м.
Так как материал продается на вес, а не на метраж, рассчитываем расчет массы. Вес изделий металлопроката регламентируется ГОСТ 5781-82, стального круга – ГОСТ 2590-88. Стандарты отличаются шагом диаметров. В таблице расчета указаны значения для стержневой арматуры:
| Диаметр | Вес, кг/м |
| 14 | 1,210 |
| 12 | 0,888 |
| 10 | 0,395 |
| 8 | 0,222 |
5. Используя данные таблицы, находим массу арматуры, необходимой для обустройства ленточного фундамента:
- Ребристой арматуры d = 12 мм: 128 м * 0,888 кг/м = 113,664 кг.
- Гладкой арматуры d = 10 мм = 90 м * 0,395 кг/м = 35,55 кг.
В качестве соединений деталей лучше применять вязальную проволоку, а не сваривание, так как при сварке обычно у металла меняется структура, а это способствует его раннему разрушению и, как следствие, уменьшению со временем прочности здания.
6. Рассчитываем количество проволоки:
На одну связку при этом тратится около 0,3 м вязальной проволоки диаметром от 0,8 до 1,2 мм. Рекомендуемый материал проволоки для арматурного каркаса фундамента – сталь. В каждом соединении по 4 связки: 20 шт (общее число соединений) * 0,3 м * 4 шт = 24 м.
Оптимальное количество арматуры
Для верного расчета не стоит пренебрегать специализированной литературой. Как пример – пособие «Армирование элементов монолитных железобетонных зданий», где указывается, что при превышении стороной основания длины 3 м разрешается применять арматурные прутья d = 12 мм и толще, а для равномерного распределения нагрузки на несущую конструкцию – создавать 2 армирующих пояса с двумя арматурными прутами того же диаметра.
При высоте каркаса фундамента до 0,8 м минимальный диаметр поперечных прутьев должен превышать ¼ диаметра продольных и быть больше 6 мм. При каркасе, высота которого – более 0,8 м, минимальный диаметр должен составлять 8 мм.
Расчет объема компонентов для создания бетонной смеси
При проведении работ по бетонированию объектов важно знать не только объем необходимого бетона, но и состав бетона по объему компонентов. Проведение расчета необязательно при заказе уже готовой смеси, в то же время для изготовления бетона своими силами знание, как посчитать объем всех компонентов, очень важно
Как осуществляется бетонирование площадки под автомобиль перед домом или во дворе.
Выбираете строительный материал? Тут сравниваются свойства пенобетона и газобетона.
Автобетононасосы и автобетоносмесители: здесь их услуги за разумную плату.
Бетон состоит из смеси цемента, щебня или другого наполнителя, песка и воды, поэтому грамотный подбор соотношения всех компонентов обеспечит надежность и долговечность изготовляемых конструкций. Одними из основных характеристик получаемого бетона является водоцементное соотношение (В/Ц), марка используемого цемента и особенности наполнителя, исходя из этих данных, можно подобрать ингредиенты для марки бетона, необходимой по проекту. Все показатели являются табличными данными и приведены ниже:
| Проектная марка бетона | Марка цемента | |
| 400 | 500 | |
| 100 | 1,03 | — |
| 150 | 0,85 | — |
| 200 | 0,69 | 0,79 |
| 250 | 0,57 | 0,65 |
| 300 | 0,53 | 0,61 |
На строительной площадке нет возможности точно измерить все показатели компонентов смеси, но, воспользовавшись табличными данными и проведя несложные расчеты можно обеспечить довольно приемлемые результаты.
Показатель В/Ц для проектных марок бетона зависит от размеров зерна щебня и марки использованного цемента. Эти данные представлены в таблице 1 и 2. Для получения мелкозернистого бетона без использования щебня соотношение В/Ц, приведенное в таблице 1 уменьшается на 0,1. Данные таблицы распространяются на бетоны, которые затвердевают в обычных условиях (влажность воздуха 90 —100% и температура 15 – 25 °С)
При применении таблицы 2 следует обращать внимание на размер зерен наполнителя, который влияет на объем использованной для создания раствора воды
Так, например, для приготовления раствора бетона марки М 200 со степенью подвижности бетонной смеси ОК = 5 см (смотрите рисунок 1), с размером зерна щебня 40 мм следует применять соотношение В/Ц = 0,57.
Расход цемента для создания 1 м3 бетона можно рассчитать по формуле:
Ц = В (Ц/В)где
В — расход воды в литрах, который составляет (согласно таблице 2) 185 л
Так, расход цемента составит
Ц = 185 : 0,57 = 325 кг.
Для определения абсолютного объема песка и щебня Асм в составе бетонной смеси из заданного объема 1 м3 вычитаем объемы цемента и воды:
Асм = 1000 — ((Ц/Yц) + В)
Получаем объем наполнителей:
Асм = 1000 ((325/3,1)+185) = 1000 — 290 = 710 л
Ап — абсолютный объем песка, определяется по формуле:
Ап = (Асм*r)/100 где:
r —процентное содержание песка (41%) (таблица 2).
Значение показателя Ап составляет:
Ап = (710*41)/100 = 290 л
Ащ – вычисляем как разницу между полным объемом заполнителей и песка.
Ащ = Асм — Ап
Значение составляет:
Ащ = 710 — 290 = 420 л
Зная показатели плотности всех компонентов смеси, вычисляем их вес:
П = АпYп
П = 290 х 2,63 = 763 кг
Щ = АщYоб.щ
Щ = 420 х2,6 = 1092 кг
Расход материалов на 1 м3 составит:
Ц = 325 кг; В = 185 л; П = 763 кг; Щ = 1092 кг
Объемные массы всех ингредиентов составят:
= 185 + 325 + 1092 +763 = 2365 кг/м3
То есть соотношение цемент, песок, щебень составляет:
1 : 2,3 : 3,4
Правильно подобранный состав бетонной смеси позволит не только полностью реализовать поставленные задачи, но и обеспечит грамотный расход средств и экономию материалов. Не забудьте заказать бетономешалку правильного объема. Объемы миксеров для бетона обычно составляют от 5 до 10 м?.
Пропорции на куб бетона
Количественный состав смеси зависит от:
- марки цемента;
- типа и качества заполнителя, наличия улучшающих добавок.
- проектной прочности бетона – может задаваться классом прочности (буквой В и числом, означающим нормативную прочность в Мпа) или сразу маркой бетона;
Кстати! Будет интересно узнать: История возникновения винтовых свай
Основную роль играют две первые характеристики (марки бетона и цемента) – именно на них опирается большинство справочных таблиц. Для связующего М400 соотношения следующие:
Для цемента М500 таблица выглядит немного иначе:
Используя таблицу, можно выполнить расчет цемента (в мешках) на 1 куб смеси для бетонного раствора. Для примера можно посчитать расход цемента М400 на один м3 бетона М300:
Подобные выкладки уже выполнены и сведены в справочные таблицы – при проектировании достаточно взять готовые нормы расхода цемента (пример таблицы приведен в предыдущем разделе).
Заполнители и вода также могут существенно отличаться по качественным характеристикам. В общем случае для бетонной смеси рекомендуют использовать:
Планируя расход цемента на куб бетона для фундамента, нужно учесть, что фактический объемный выход смеси будет меньше, чем сумма объемов всех компонентов – это связано с уплотнением в ходе перемешивания.
Как правильно замесить
Для изготовления бетона лучше всего использовать бетономешалку. Ее не обязательно приобретать в собственное пользование, можно арендовать приспособление на несколько дней.
Необходимо смешивать такое количество материала, которое может быть использовано за 2 часа.
Это правило позволяет ритмично подавать материал на площадку, не образуя перегрузки рабочих.
Необходимо отметить, что при заливке ленточного фундамента важнее всего сделать работу максимально быстро, поэтому следует руководствоваться требованиями ситуации.
Замешивание бетона производится следующим образом:
- В бетономешалку или специально отведенную емкость засыпаются необходимые количества песка, цемента и щебня.
- Они тщательно перемешиваются до получения однородной смеси.
- Понемногу заливается вода. В течение всего процесса постоянно производится перемешивание материала.
- В результате должен получиться бетон, который достаточно легко перемешивается, не не слишком свободно сходит с лопаты.
Если используется влажный песок, количество воды следует несколько снизить. В целом, консистенция материала определяется по собственным ощущениям.
При необходимости добавляют воду, поскольку бетон в опалубку именно заливают. Слишком густой материал не ложится ровным слоем и образует пузыри, от которых сложно избавляться.
Как рассчитать объем бетона на фундамент
Расчеты для плитного фундамента
- Работаем со столбчатым фундаментом
- Ленточный фундамент
- Выравнивание пола
- Заливка лунок под забор
Планируя строительные работы, особое внимание уделяйте расчетному этапу. Это позволит закупить компоненты, исключая вероятность последующей их нехватки или наоборот, образования ненужных остатков. Справиться с поставленной задачей просто
Но иногда возникают затруднения, в частности, относительно того, как сделать расчет кубатуры бетона для фундамента. Это не удивительно, ведь он должен заливаться равномерно, чтобы после мог хорошо просохнуть. От этого зависит прочность опоры, ее надежность и долговечность
Справиться с поставленной задачей просто. Но иногда возникают затруднения, в частности, относительно того, как сделать расчет кубатуры бетона для фундамента. Это не удивительно, ведь он должен заливаться равномерно, чтобы после мог хорошо просохнуть. От этого зависит прочность опоры, ее надежность и долговечность.
Приведенные критерии гарантируют добротность постройки, исключают ее деформацию и растрескивание стен в результате перекоса, что может случиться при неравномерном проседании основы. Тут потребуется помощь. Главный критерий – тип основания. От него будут зависеть тонкости расчетов.
Как произвести расчеты самостоятельно?
Чтобы рассчитать, какое количество смеси вам потребуется, необходимо, прежде всего, замерить помещение при помощи рулетки и лазерного уровня. Так мы узнаем площадь пола и увидим, где какие перепады. При помощи простых расчетов узнаем количество квадратных метров и рассчитываем количество строительных материалов, необходимых для стяжки.
К примеру, нам необходимо сделать стяжку в комнате площадью 25 м 2 толщиной 5 см.
- На 1 м 2 при толщине 1 см уходит примерно 22 кг смеси.
- Умножаем 5 см стяжки на 22 кг смеси (5 х 22 = 110). Значит 110 кг будет весить 1 м 2 нашей 5-сантиметровой основы.
- Теперь 25 м 2 умножаем на 110 кг смеси (25 х 110 = 2 750). Значит 2 750 кг будет весить стяжка 5 см на площади 25 м 2.
- Далее 2 750 кг делим на вес мешка сухой смеси (2 750кг. 50кг = 55). Значит 55 мешков смеси весом по 50 кг нам понадобится.
Остальной материал легко рассчитается по площади пола.
Проверка сплошности бетона буронабивных свай
Реальная несущая способность бетонного фундамента соответствует проектной только если бетон сплошной, отсутствуют пустоты.
Это важно!
Визуальный контроль сплошности ствола невозможен. Проверка осуществляется двумя способами: с частичным разрушением бетона или без него.
В соответствии с международными стандартами при использовании первого способа частичному разрушению подвергаются 20 % свай, что неэкономично.
Основные технологии неразрушающего контроля:
- тестирование на поверхности (PET);
- межскважинный мониторинг (CHUM).
В первом случае на сваю поступают ударные импульсы, ультразвуковой датчик тестера фиксирует отраженные волны, прибор интерпретирует информацию графически. Преимущества этого метода – малые затраты и высокая скорость.
Во втором случае в стволы контрольных свай в процессе бетонирования вмуровывают по всей длине параллельно друг другу металлические трубки ультразвукового преобразователя. Для контроля трубки заполняют водой или (в зимнее время) антифризом. Жидкость обеспечивает акустический контакт. Контролируется сплошность бетона в пространстве между трубками. Точность измерений зависит о количества и материала трубок. Эта технология более энергоемкая, но обеспечивает высокий уровень детализации дефектов.
Неразрушающие технологии контроля экономичны, эффективны, практически не зависят от глубины погружения сваи (допустимая длина стержня – 100 метров), а также обеспечивают высокую скорость проверки (до 100 штук в день). Контроль может осуществлять один оператор.
Законченные объекты, которыми мы гордимся
г. Москва, мостовая опора
Фотоотчет по установке свай специалистами ООО «ПСК Основания и Фундаменты»
Подробнее
Тверь, Свиноводческий комплекс
Устройство буроинъекционных свай при строительстве свиноводческого комплекса
Подробнее
г. Жуковский, Московская область
Фотоотчет установки шпунтового ограждения при строительстве жилого дома
Подробнее
Фотоотчет установки ограждения котлована при строительстве многоэтажного дома в г. Мытищи
Подробнее
г. Москве, Берсеневская набережная
Фотоотчет монтажа буросекущихся свай при устройстве бетонной форшахты в Москве
Подробнее
г. Москва, Дмитровское шоссе
Фотоотчет устройства буронабивных свай при реконструкции транспортной развязки
Подробнее
Смотреть другие наши проекты
Наш экскаватор Hyundai R330LC c вибропогружателем OMS OVR 80 S на объекте
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Работы по извлечению труб вибропогружателем специалистами ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Вибропогружение труб ООО «ПСК Основания и Фундаменты»
Как рассчитать, сколько надо?
Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.
После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.
Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.
Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.
На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».
Тяжёлый бетон приготавливают из:
- цемента М 300 – М 800,
- щебня гранитных пород,
- среднефракционного песка,
- воды средней жёсткости с добавкой различных видов пластификаторов.
Его применяют для возведения заливных фундаментных лент.
Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.
Определение глубины заложения и высоты ленты
В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:
Уровень грунтовых вод
Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.
В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.
Глубина промерзания
Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.
Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.
Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.
Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:
- до 70 см – без продольной арматуры;
- от 71 до 90 см – один ряд;
- от 91 до 130 см – два ряда;
- от 131 до 170 см – три ряда;
- от 171 до 210 см – четыре ряда.
Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.
Сбор нагрузки
Максимальная масса строения включает в себя следующее:
- Вес всех конструкций дома, включая фундамент.
- Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
- Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
- Ориентировочный вес максимального количества людей, одновременно находящихся в доме.
Ширина подошвы
Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:
- T — удельная нагрузка от максимального веса строения (см. выше);
- k – коэффициент запаса (1,1);
- S – площадь подошвы (S = P/T);
- R – сопротивление грунта.
R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).
При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.
