Этапы строительства двухскатной крыши углом своими руками

Отрицательные стороны двускатной крыши

Основные недостатки, отмечаемые строителями и владельцами домов:

сокращение полезного объема чердака, дефект нивелируется при увеличении угла установки скатов
кровля отличается простотой форм и не подходит для дизайнерских домов
наличие плоских фронтонов портит оформление строения
непригодность для зданий с увеличенной площадью
воздействие атмосферных осадков на стены зданий, расположенные под фронтонами

Несмотря на имеющиеся недостатки, классическая двускатная крыша широко используется при строительстве или реконструкции дачных либо жилых домов. Кровля позволяет использовать чердак для хранения инвентаря или обустройства небольшой мастерской. Конструкции применяются при возведении хозяйственных или временных помещений, не требовательных к вместительности чердака.

Как вам статья?

ПолезноНе нравится

Возведение стропильной системы

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Особенности устройства двускатной крыши

Устройство двускатной крыши предполагает, что размеры скатов могут быть разными, как и угол уклона, и длина свесов кровли. Все зависит от проектного решения, согласно которому строится дом или устанавливается новое перекрытие на ранее возведенном здании. Одним из популярных вариантов монтажа каркаса такой крыши является сложная конструкция, позволяющая обустроить мансардное помещение, поскольку в данном случае для создания кровли потребуется соединить четыре плоскости. Наличие жилого пространства под крышей требует выполнения качественной пароизоляции, гидроизоляции и утепления кровли (подробнее: “Двухскатная крыша с мансардой своими руками”).

Монтаж двускатной крыши своими руками включает:

• установку несущих балок;
• строительство обрешетки;
• крепление кровельного материала.

Стропила нужно изготавливать из ровных пиломатериалов прямоугольного сечения, не имеющих признаков гниения, на них не должно быть трещин, сколов, сучков и т.д. Специалисты рекомендуют отдавать предпочтение древесине из сосны, поскольку она отличается прочностью и устойчивостью к воздействию внешних факторов. Часто, когда производится устройство двускатной крыши своими руками, используют деревянный брус, но новые строительные технологии позволяют применять металлопрофиль, благодаря чему срок службы кровельных покрытий значительно увеличился.

Преимущества такой конструкции

Популярность устройства двускатных крыш объясняется наличием ряда преимуществ, среди которых:

• несложная их конструкция и возможность использовать простые в монтаже кровельные материалы позволяет выполнять строительные работы без привлечения квалифицированных специалистов, что значительно уменьшает затраты (подробнее: “Как сделать двускатную крышу: элементы конструкции”);
• материалы, которые необходимо прибрести для создания двускатной кровли, отличаются доступной для многих потребителей стоимостью;
• при наличии большого угла уклона обеспечивается эффективное отведение атмосферных осадков с поверхности, в результате чего вероятность появления протечек значительно снижается;
• при строительстве таких крыш не применяются сложные технологии, а отсутствие ломаных линий делает их создание простым и доступным для самостоятельного выполнения работ.

Как устанавливается стропильная система (пошаговая инструкция)

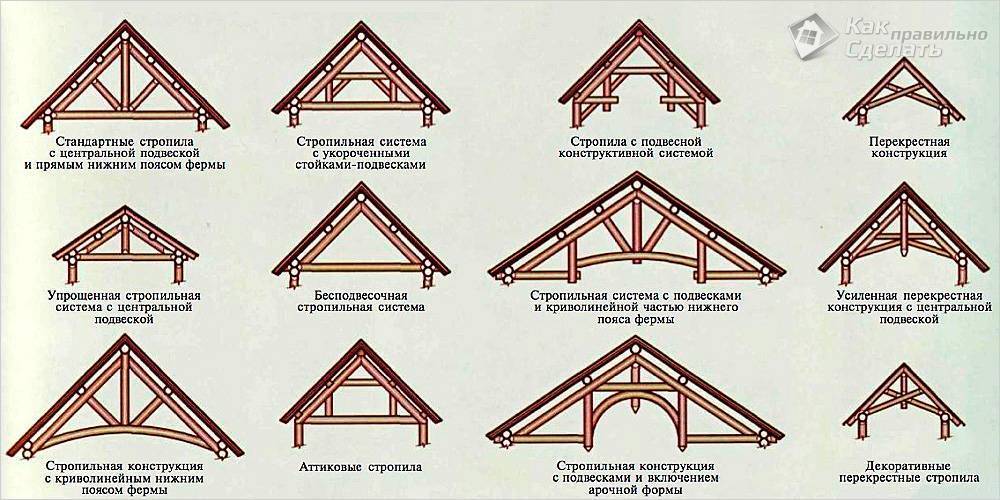

Существуют следующие типы стропильных систем:

1. Наслонные – если концы упираются в стены дома, а середину крепят на дополнительную опору;
2. Висячие – упираются только в стены;
3. Фермы висячие со шпалами – они имеют дополнительные опоры, увеличивающие покрываемое расстояние до 12-15 м.

Основные этапы

Работа по установке стропил производится в следующем порядке:

• Для начала надо определиться с видом стропильной системы, которая вас устроит, ведь этих видов не сосчитать на пальцах;
• Для упрощения работы из тонких досок изобретают шаблоны для всех запилов и прочих подобных деталей;

Виды стропильных систем

Далее сборочный процесс находится в прямой зависимости от вида вашей стропильной системы.

Наслонные надо ставить постепенно, собирая из элементов сразу на крыше.
Сборка висячих стропил производится на земле и готовое сооружение поднимается на крышу, выставляется в вертикальном положении и крепится к мауэрлату.
По поводу такого вида установки складывается двоякое мнение – с одной стороны, заниматься сборкой на земле куда удобней, чем на верху, зато поднимать такое габаритное сооружение бывает очень сложно, если речь идет о серьезных больших зданиях.
Для облегчения таких работ ставятся две наклонные доски, упирающиеся одним концом в землю.
Второй конец торчит немного над стеной. Затем фермы транспортируют с помощью таких «подъемников».
Но помните, что такой вид работ требует определенных знаний и умений, один малейший неправильный шаг – и ваше строительство не приведет ни к чему хорошему

Важно изучить эту тему от и до и иметь конкретные навыки.

Также важно выбрать правильный угол наклона крыши, хотя многие профессиональные строители не относятся всерьез к этому пункту, а зря!

Расчет угла наклона крыши

Именно от угла наклона будет зависеть уровень противостояния крыши следующим факторам:

1. Нагрузке от дождя и ветра;
2. Давлению выпавшего снега;
3. Весу находящегося на крыше объекта. К примеру, человека.

Расчет фронтонов крыши

Для расчетов фронтов двускатных крыш создан специальный онлайн – калькулятор, который:

• Отлично определит площадь покрытия крыши и вес выбранного кровельного материала;
• Вычислит угол наклона крыши и сразу даст рекомендации о выборе материала покрытия – подходит он для такого угла наклона или нет;
• Определит длину стропил;
• Вычислит количество рядов обрешетки.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

Постоянные вертикальные усилия. Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.

Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.

Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.

Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия

Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Нагрузки, действующие на несущую конструкцию скатных крыш

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Варианты жестких креплений стропильных ферм

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Плавающее соединение

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Скользящая опора для стропил

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

1. Вагонка.

2. Блок-хаус.

3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Стропильный каркас

Основа каждой двухскатной кровли – стропильный каркас, совокупность элементов, которые обеспечивают устойчивость и стабильность кровельной конструкции. Крыша гаража строится на основе стропил, изготовленных из древесины хвойных пород, пропитанной антисептическими и огнеупорными веществами. В зависимости от планировки постройки, веса и площади покрытия кровельного материала используют 2 разных типа стропильных систем:

• Висячая. Характерная особенность этого вида стропил, отличающая их от наслонных, заключается в том, что они имеют всего две точки опоры. Верхняя часть стропил опирается на коньковый прогон, а нижняя крепится к мауэрлату. Этот вариант используется для перекрытия гаражей на одно машинное место, где внутри нет несущих стен, которые можно использовать как дополнительную точку опоры. Висячие стропила не испытывают нагрузку на распирание, они работают только на прогиб, поэтому элементов в такой системе меньше. Для стабилизации каркаса монтируются затяжки, ригель, бабки и подкосы. С помощью висячих стропил можно своими руками перекрыть гараж шириной до 14 м.

Монтаж стропильной системы (пошагово)

Монтажу (сборке) стропильной системы предшествует тщательный подбор материала. Для стропил, конькового бруса, стоек, я выбираю предварительно высушенную древесину. Использовать материал естественной влажности можно только на обрешетке. В качестве крепежных элементов я использую гвозди и скобы, а также металлические уголки и пластины. Саморез можно применить в конструкциях обрешетки. Стропильная система каркасного дома двухскатной крыши может быть собрана самостоятельно, но в случае четкого следования инструкциям.

1. Разбивка. Монтаж стропильной части, как правило, я провожу после окончания монтажа верхнего перекрытия. После этих работ начинаю разметку под установку мауэрлата и конькового бруса.

2. Мауэрлат. Монтаж мауэрлата провожу при помощи анкеров к верхней обвязке стены. Материалом для мауэрлата служит брус с размерами 150*100 мм.

3. Стойки конькового бруса. В качестве стоек конькового бруса использую брусы сечением 100*100 мм. Согласно сделанной разбивки монтирую первый брус на мауэрлат фронтонной стены, закрепляя перфорированным уголком. Вторым по очереди креплю последний брус на противоположной стороне. Между брусами натягиваю шнур, по которому буду ставить остальные стойки. Шаг стоек варьируется от 2 до 3 м.

4. Конёк. Сверху стоек устанавливаю коньковый брус, который также имеет сечение 100*100 мм. Крепить стойки и брус между собой можно перфорированными пластинами и уголками.

5. Стропила. После монтажа конькового бруса можно приступить к установке стропильных ног. Перед установкой выполняю разметку мест крепления стропил. Разметку наношу как на мауэрлат, так и на коньковый брус. Шаг стропил беру 600 мм между центрами бруса стропильных ног.

Первоначально провожу замер длины стропильной ноги от центра конькового бруса до балки обвязки. Длину после бруса обвязки продлеваю на 50 см, чтобы можно было организовать свес. В месте пересечения стропильной ноги и мауэрлата делаю в стропилах запил. Таким образом обеспечивая посадочное место стропильной ноги. Крепление стропил к обвязке провожу гвоздями накосую с двух сторон. Дополнительно выполняю крепление с помощью перфорированного уголка

Важно понимать, что именно этот узел несет большую нагрузку при порывах ветра

Стыковка стропил на коньковом брусе проводится сверху конька. С помощью перфорированных или зубчатых пластин.

6. Ригель. Ригели для усиления стропильных ног креплю ниже уровня конькового бруса с тем расчетом, чтобы можно было сформировать черновой каркас потолка мансарды.

7. Дополнительные стойки. Усиление стропильных ног необходимо проводить в нижней части, где увеличивается нагрузка от снега. На расстоянии 1,5 м от обвязки под каждую стропилу устанавливаю стойки. Впоследствии они впишутся как стеновой каркас двускатной крыши с мансардой. К стропилам стойки закрепляю «ляпухами», которые нарезаются из остатков досок каркаса. Крепление провожу гвоздями. В нижней части стойки опираются на прогон, который я монтирую на балках верхнего перекрытия.

Что влияет на стропила

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор
Краткое описание влияния на параметры стропилин

Величина нагрузки на крышу

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Тип крыши

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок

При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки

Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Назначение здания

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Назначение чердачных помещений

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Почему двускатная?

Над этим гаражом будет двускатная крыша Будет легче ответить на этот вопрос, если вы просто узнаете обо всех преимуществах:

• Большое удобство и простота монтажа. Имея хорошую инструкцию, с возведением такой конструкции справится даже тот, кто не имеет большого опыта в кровельных делах.
• Доступность комплектующих. Все необходимые элементы можно купить или заказать конкретно под свой проект.
• Возможность выбрать наилучший угол ската. Это обуславливает хорошее отведение осадков, а значит, продолжительный срок службы покрытия и других материалов.
• Если не планируется каких-либо помещений под крышей, то холодный чердак снизит необходимость в дополнительном обогреве и вентиляции.
• Удобство размещения различных узлов в подкрышном пространстве.
• Преимущество организации мансардного помещения.
• Выбор любого типа кровельного покрытия.
• Установка дополнительных окон или зенитных фонарей.
• Возможность индивидуального подхода.

Элементы стропильной системы

В зависимости от вида кровли, конструктивные элементы разнятся. Без знания о назначениях каждого, устроить надежное покрытие дома – невозможно. Разберем подробно:

Мауэрлат

Основа стропильной системы. Представляет собой брус сечение не меньше 150 мм, или двутавровый швеллер, если конструкция крыши металлическая. Располагается на несущих стенах объекта. Его назначение – распределять нагрузку системы равномерно по всей конструкции дома.

Нога стропильная

Конструктивная основная единица системы. Вкупе с другими образует систему фермы – усиления прочности всей кровли. Изготавливается из деревянного бруса, не уступающему в сечении мауэрлату или профильных труб.

Стойка стропильная

Вертикальный брус или трубы. В зависимости от варианта двускатной крыши стойки могут располагаться по центру и/или бокам. Принимают часть веса всей стропильной системы, оттого и величина сечения – 150 мм.

Прогоны стропильные

Горизонтальные балки, укладываемые на стойки и под конек для поддержки стропильных ног. Обеспечивают конструкции жесткость и снимают напряжения ферм.

Затяжки и подкосы

Соединительный брус для стропил. Действие аналогично – снятие напряжение бруса или металла и придание конструкции жесткости.

Лежни

Установочная опора для стоек и подкосов. Чтобы надежно соединить эти два элемента, требуется брус большого сечения – 150 мм или толстостенная труба внушительного диаметра.

Обрешеточный брус

Элементы, настилаемые перпендикулярно на стропила. Служат для установки выбранного кровельного покрытия и создания многослойного защитного пирога. Сечение небольшое – 40–50 мм.

Если задуманная конструкция крыши изготавливается из деревянных брусьев, следует внимательно отнестись к качеству древесины при приобретении – брус не должен иметь вкраплений сучков, быть изготовленным из мягких пород дерева.

Также древесина должна иметь естественную влажность, иначе начнет сохнуть прямо в конструкции системы, растрескиваясь, деформируя модель кровли, лишая ее надежности и безопасности.

Подготовительные мероприятия

Такую снеговую нагрузку нужно учитывать еще при проектировании

Для того чтобы определиться с выбором оптимальной для ваших условий конфигурации кровли в первую очередь необходимо учесть такой показатель, как снеговая и ветровая нагрузка на неё. Естественно, что с уменьшением угла наклона кровли ветровые нагрузки заметно снижаются; правда, в этом случае становится невозможным использование подкровельного пространства для хозяйственных нужд (под чердачное помещение, например).

При выборе формы двускатной кровли обычно исходят из того, чтобы ключевые опорные точки стропильной системы совпадали с линиями расположения несущих конструкций самого строения (его верхнего этажа, в частности)

Одновременно принимается во внимание ширина дома, а также наличие внутренних несущих стен

Конструкция висячей двускатной крыши

При подготовке проекта учитывается наличие или отсутствие чердачного помещения в будущем строении, а также общие размеры закрываемого кровлей пространства. При значительной величине закрываемой площади в конструкцию стропильной системы (помимо ригелей, используемых в качестве несущих потолочного перекрытия) должны включаться дополнительные элементы – так называемые прогоны и стойки.

При обустройстве двускатной крыши своими руками (без чердака) допускается использовать систему наслонных стропил, крепящихся своей верхней частью к коньковому прогону. Сам этот прогон поддерживается, в свою очередь, специальными стойками, устанавливаемыми с опорой на внутреннюю несущую перегородку.

Самым практичным и экономичным вариантом обустройства кровельных конструкций, используемым в основном для лёгких построек, являются висячие стропила, при обустройстве которых стропильные ноги связываются между собой попарно с помощью специальных ригелей. Последние представляют собой горизонтальные перемычки, обеспечивающие требуемую жёсткость всей конструкции в целом. Каждая из висячих стропил опирается своими концами на боковые стены строения.

Виды

В том случае, если его ширина превышает 6 м, вам придётся увеличить количество устанавливаемых прогонов и стоек. Напомним, что прогон – это особый горизонтальный брус, применяемый в качестве дополнительной опоры под стропила и монтируемый с использованием специальных стоек.

Указанные стойки опираются, в свою очередь, на так называемые лежни (заранее подготовленный брус, укладываемый вдоль ската). Такой брус вместе со стойками может служить каркасом стен планируемого мансардного помещения. Таким образом, применение наслонных стропил позволит вам оборудовать мансарду или достаточно просторное чердачное помещение, используемое для хозяйственных нужд.

Но перед тем как сделать двускатную крышу вам в первую очередь нужно будет побеспокоиться о заготовке материалов для неё. При расчёте объёма требуемого пиломатериала постарайтесь не упускать из внимания то обстоятельство, что вес стропильной системы не должен превышать допустимую для данной конструкции величину. При этом сечение используемых для её обустройства пиломатериалов, как правило, выбирается исходя из размеров самой конструкции.

Проектирование

Первый шаг в строительстве двухскатной крыши для гаража своими руками – создание проекта, отражающие основные параметры конструкции. Чтобы преступить к работе, нужно определить три основные характеристики: высота конька, уклон скатов и вид кровельного. Расчеты при создании проекта выполняются с учетом нагрузок, ложащихся на элементы каркаса. Подсчитывается полный вес крыши, чтобы определить, насколько глубокий требуется фундамент. Чтобы набросать рабочую схему, нужно правильно сделать следующие расчеты:

• Исходя из выбранного уклона скатов, вычисляют высоту конька кровли. Для этого используют геометрические формулы, так как фронтальная проекция двухскатной крыши представляет собой треугольник. Расстояние от основания крыши до конька вычисляется как величина высоты равнобедренного треугольника, образованного скатами и основанием крыши по формуле: h= 0,5*b/tg(α/2), где b – ширина гаража, α – уклон крыши. В большинстве случае для организации чердачного хранения и соблюдения уклона 20-30 градусов достаточно высоты конька 1,5 м.

• Учитывая данные об уклоне скатов и высоте расположения конька, вычисляют длину стропильных ног. Для этого применяют другую формулу: l=0,5*b/sin(α/2), где b – ширина гаража, α – уклон крыши. Расчет длины стропильных ног выполняют, чтобы определить, какой вид стропильного каркаса подойдет, и для закупки необходимого количества пиломатериалов. Чтобы получить карнизный свес, защищающий стены от намокания, к рассчитанной длине прибавляют 0,3-0,5 м. Учитывайте, что стандартная длина пиломатериалов составляет 6 м, более длинные стропила приходится изготавливать из 2-3 частей, склеивая их или сращивая с помощью гвоздей.

Вычисление площади скатов

Стропильная система двухскатной крыши

Угол наклона

Минимальный угол наклона кровли относительно параллели земли – 5 градусов. Однако, его зависимость исходит от выбранного кровельного материала. В этом качестве используют традиционный шифер, профлист, гибкую и металлочерепицу.

Руководствуются следующим правилом: чем круче скат, тем фактурнее может быть кровля.
От 5 градусов для настила рулонной защитной изоляции кровли. Имеет значение количество слоев – до 15 градусов трехслойные покрытия, выше – двух- и однослойные.

• От 6 – ондулин.
• От 11 – шифер.
• От 12 – профнастил.
• От 14 до 20 – металлочерепица.
• От 15 до 45 – мягкая кровля.

Таким образом, образовавшиеся осадки – снег, вода – не будут задерживаться на поверхности, хотя для полной очистки требуются собственные усилия или привлечение специалистов для монтажа системы «Антилед».

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

• вся конструкция крыши условно делится на простые геометрические фигуры;
• используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
• для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
• наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов. Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см

Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Монтаж

Самый ответственный момент, если вы строите крышу своими руками – непосредственно монтаж. Чтобы не допустить ошибок, лучше набросать схематичный рисунок, отражающий все размеры элементов каркаса, расстояние между ними, а также способ крепления. Работы выполняют в следующем порядке:

1. Укладывают и закрепляют на верхнем поясе стен, вдоль которых будут располагаться скаты, мауэрлат. Этим термином обозначают толстый брус, имеющий квадратное сечение, который равномерно распределяет нагрузку, передающуюся от стропил на несущую стену. На верхнюю часть стены кладут гидроизоляционный материал и фиксируют мауэрлат с помощью анкерных болтов.

2. Устанавливают стропильный пары, соединяя в верхней части металлической накладкой, а в нижней – гвоздями или саморезами. Сначала устанавливают крайние ноги, натягивают между ними шнурку, а затем фиксируют остальные, проверяя расположение и угол между ними с помощью строительного уровня.

3. После установки стропильных ног на них полосами укладывают гидроизоляционный материал, закрепляя с помощью строительного степлера. Вдоль стропил слой гидроизоляции фиксируют рейками контр-обрешетки.

4. Поверх контр-обрешетки в перпендикулярно стропилам приколачивают обрешетку из досок или фанеры. Для мягких кровельных материалов оборудуют обрешетку в виде сплошного слоя, а для профлиста, металлочерпицы и ондулина – решетчатую, с шагом 15-20 см.

5. Поверх обрешетки настилают кровельный материал, используя специальные кровельные саморезы. Покрытие укладывается внахлест, чтобы обеспечить герметичность соединительных швов. На заключительном этапе монтажа устанавливают водосток, зашивают и утепляют фронтоны.

Схемы термоизоляции холодной и теплой крыши

Преимущества двускатных крыш

Вариантов скатных стропильных систем масса. Среди них особой популярностью пользуется простая симметричная. Почему? Вот ее достоинства:

• На базе двускатной крыши создаются вариации для отображения особой архитектуры здания.
• Простые расчеты, доступные для понимания.
• Цельная конструкция создает благоприятные условия для сухости внутреннего пространства и беспрепятственного стока воды, схода снега, наледи.
• Ремонтопригодность, прочность и износоустойчивость двускатной крыши намного выше других вариантов.

В зависимости от размера у домовладельцев всегда имеется возможность обустроить подкровельное пространство, сделать из него полноценный этаж или мансарду. Словом, двускатная крыша – правильное и выгодное решение для любого объекта, будь то жилой дом, дача или баня.
