Пошаговая инструкция возведения крыши из металлочерепицы своими руками: особенности монтажа

Расчет количества металлочерепицы

Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.

Количество рядов

Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).

Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.

Расчет прямоугольного ската кровли

При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».

Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.

Количество листов в ряду

Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.

Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.

Особенности вальмовых крыш

У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.

Пример раскладки листов металлочерепицы на вальмовой крыше

Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.

Определение количества доборных элементов

Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.

Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы

Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.

Советы по обустройству элементов

Рассмотрим монтаж на некоторых элементах крыши, технологии имеют универсальный характер.

Карнизная планка

Она применяется для выполнения двух задач:

  • защиты подкровельного пространства от попадания косого дождя. Предохраняет стропильную систему и обрешетку от намокания;
  • улучшения вида кровли, скрывает деревянные элементы конструкции.

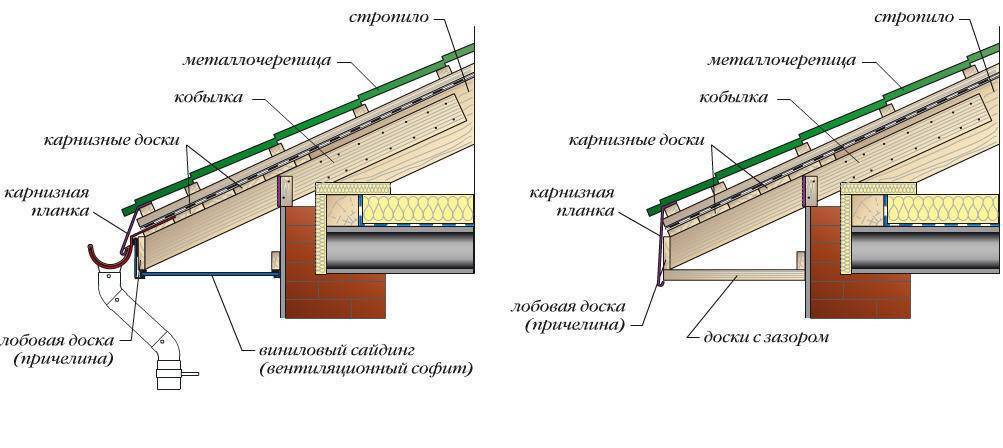

Карнизная планка на схеме

Еще один нюанс – расстояние между первой и второй планкой обрешетки должно быть 28 см, между остальными 35 см. Это связано с особенностями профилей и их линейными размерами. К первой рейка саморезами крепится планка для карниза.

Нижняя (водоотводящая) и верхняя ендовы

Довольно сложные элементы крыши, именно здесь чаще всего появляются протечки. В чем разница между нижней и верхней ендовами? Первая обеспечивает отвод воды и гарантирует герметичность крыши. Вторая играет только декоративную роль, закрывает неровные срезы и дополнительные элементы фиксации.

  1. Нижняя ендова. Обрешетка должна быть сплошной шириной ≈ 20 см с каждой стороны примыкания. Для увеличения герметичности перед установкой металлического элемента ендовы можно использовать гибкие битумные материалы для дополнительной гидрозащиты. Вода отводится на карнизную планку, с которой попадает прямо в желоб. Ендова фиксируется саморезами с плоскими головками или специальными металлическими полосами.
  2. Верхняя ендова. Декоративный элемент, закрывает неровные срезы черепицы. Прикручивается саморезами к гребням волны. Цвет металлического элемента должен точно совпадать с цветом покрытия кровли.

Ендова верхняя и нижняя

Работать на ендовах нужно очень внимательно, появление в этих местах протечек имеет крайне негативные последствия. Их трудно заметить – узел сложной конструкции, вода может длительное время быть незаметной на видимой стороне крыши, а в это время деревянные конструкции намокают и поражаются гнилью.

Обводы дымоходов

В классическом исполнении должны иметь две гидрозащиты: нижнюю из гибких материалов, отводящих воду на длинную металлическую оцинкованную пластину, соединенную с желобом, и верхнюю. Вторая одновременно с защитой выполняет и декоративную функцию. Металлические планки устанавливаются в дымоходах в штробах, вода с планки попадает на металлическую черепицу.

Проходные элементы для труб

Планки примыкания

Устанавливаются в местах стыковки кровли с вертикальными кирпичными конструкциями и на участках изгибов скатов. Имеют вид согнутых под тупым или острым углом металлических полос, материал изготовления такой же, как у металлочерепицы. Планки фиксируются к гребням листов, в некоторых случаях может использоваться резиновый ли поролоновый уплотнитель для герметизации больших щелей между скатами.

Планка примыкания для кровли

Примыкание металлочерепицы к стене, на фото планка примыкания

Конек

Имеет различные геометрические формы, от простого согнутого металлического листа до выпуклого круглого. Прикручивается длинными саморезами, размеры метиза должны на 2–3 см превышать высоту волны покрытия. Есть варианты специальных универсальных элементов фиксации с коньковым бруском для вентиляции.

Конек полукруглый для металлочерепицы

Планка конька

Снегозадержатели

Могут быть трубчатыми, решетчатыми и пластинчатыми. Используются для предупреждения лавинообразного схода снега с крыши, во время которого есть большая вероятность повреждения водосточного желоба или травмирования людей.

Самые прочные трубчатые и решетчатые, фиксируются к обрешетке стропильной системы.

Снегозадержатели трубчатые

Пластинчатые прикручиваются к гребням металлочерепицы и не могут выдерживать больших нагрузок.

Пластинчатые снегозадержатели

Решение об установке снегозадержателей принимается с учетом угла наклона скатов крыши и климатической зоны расположения здания.

Этап 3. Установка теплоизоляции

Тема статьи ― особенности монтажа металлочерепицы, поэтому не будем заострять внимание на монтаже стропильной системы. Предположим, что она готова и пора монтировать «кровельный пирог»

Начать можно с установки теплоизоляции. По статистике, через кровлю уходит примерно 25% тепла. Иначе говоря, если кровля не утеплена, вы отапливаете улицу. Чтобы избежать этого, установите теплоизоляцию.

Кровлю можно сделать «тёплой» или «холодной». У «тёплой» кровли утепляют скаты, у «холодной» ― пол чердака. Мы рассматриваем особенности монтажа металлочерепицы на примере «тёплой» кровли ― она сложнее устроена.

Плиты или маты теплоизоляции монтируют враспор между стропил.

Как уложить металлочерепицу в местах примыканий

Для того, чтобы обеспечить герметичность примыкания кровли к стенам на скатах, у печных труб и т. д., необходимо установить на всех подобных элементах внутренний фартук:

  • для его создания используют нижние планки примыкания. Эти планки прикладывают к стенам преграды и делают отметку;
  • по этой линии пробивают штробу. После завершения процесса из полученной штробы удаляют всю пыль;
  • монтаж фартука начинают проводить с нижней стенки. Нижняя планка примыкания обрезается по размерам стены и закрепляется саморезами для металлочерепицы;
  • аналогично этому устанавливается фартук на других стенах. При этом необходимо учесть нахлест в 15 см для избегания протечек;
  • край планки, вставленной в штробу, герметизируют. Затем, под нижний край фартука заводят плоский лист — «галстук», который необходим для отвода воды. Галстук направляют вниз к карнизу либо в ендову;
  • над внутренним галстуком и фартуком устанавливают листы металлочерепицы;
  • после монтажа металлочерепицы своими руками, вокруг преграды устанавливают внешний фартук, который создается с помощью верхних планок примыкания. Его монтаж аналогичен внутреннему, но только в данном случае кромку не заводят в штробу, а крепят прямо к стене.

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):

  • Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
  • Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
  • Уголки и ендовы. Они защищают все угловые конструкции кровли.
  • Отливы. Используются для перенаправления потоков дождевой и талой воды.
  • Конек.

Доборные элементы

Необходимые инструменты и оборудование

Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:

  • Шуруповерт.
  • Рейка.
  • Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
  • Строительный степлер.
  • Рулетка и маркер.
  • Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

ОБРАТИТЕ ВНИМАНИЕ!
При работе с черепицей нельзя использовать болгарку и другие абразивные режущие инструменты, так как это нарушает структуру листа.

Необходимые инструменты и оборудование

Для установки металлочерепицы необходимо иметь стремянку, рулетку, саморезы по дереву, саморезы кровельные, дополненные резиновым уплотнителем, саморезы коньковые, отличающиеся от кровельных длиной и шуруповерт. Для резки листов используется углошлифовальная машина, называемая еще болгаркой. Для вырезания мелких деталей могут пригодиться ножницы по металлу.

Из средств индивидуальной защиты во время работы применяются:

  • очки для защиты глаз от металлической стружки во время работы с болгаркой;
  • тканевые перчатки с прорезиненной рабочей поверхностью, исключающей скольжение листа;
  • страховочные тросы.

При установке обрешетки пользуются бензопилой, молотком или шуруповертом. В этом случае дополнительно приобретают гвозди или саморезы по дереву соответственно. Укладка паро- и гидроизоляционного материала требует заранее подготовить ножницы, скотч, мебельный степлер и скобы для него.

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

Расчет

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыКомплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

  • планки из стали длиной в 2 м;
  • стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Алгоритм монтажа металлочерепицы своими руками

Инструкция монтажа металлочерепицы своими руками сводится к следующей последовательности действий:

  1. Сначала нужно установить опоры для водостоков, если они вообще будут устанавливаться. Шаг между опорами должен составлять 70 см или меньше.
  2. Далее при помощи оцинкованных гвоздей крепятся карнизные планки. Шаг крепления составляет около 30 см. Планки должны устанавливаться с нахлестом, составляющим около 10-15 см. Мембрана гидроизоляции напускается на планку. Гидроизоляция обязательно должна быть скрыта от попадания прямых солнечных лучей.
  3. Далее пошаговая инструкция монтажа металлочерепицы предусматривает установку самих листов. Начинать укладку листов можно с любого края крыши. При укладке нужно учитывать расположение капиллярной канавки: в зависимости от нее край смонтированного ранее листа нужно или приподнять, или же укладывать листы последовательно. Самый нижний лист выравнивается относительно ската и фиксируется в черновом порядке. Свес листов со стороны карнизов должен составлять 40 мм – практика показывает, что это оптимальное значение.
  4. Следующие листы устанавливаются последовательно. Выравнивать их нужно не только относительно карниза, но и относительно друг друга. Три листа временно фиксируются и плотно подгоняются друг к другу, после чего их можно закреплять. Убедившись в правильном расположении листов металлочерепицы и надлежащей величине свеса возле карниза, можно приступать к следующим шагам. Временное крепление, расположенное возле конька, уже можно извлекать.
  5. Далее листы крепятся к обрешетке при помощи саморезов с уплотнителями. Фиксация листов между собой обычно выполняется саморезами 4,8х19 мм, а к обрешетке вся конструкция крепится саморезами 4,8х25 мм. Рассчитывая необходимое количество саморезов, стоит исходить из расчета около 7-10 штук на один квадратный метр кровли.
  6. Листы друг к другу крепятся под прямым углом, а саморез нужно направлять в любое место, кроме капиллярной канавки. Для крепления к доскам обрешетки необходимо закручивать саморезы на 15 мм ниже волны, а шаг крепления – две волны. Возле карнизов, конька и фронтонов шаг крепления листов уменьшается до одной волны. Перед тем, как закрутить саморез, нужно проверить, попадает ли он в доску обрешетки.
  7. Указанные операции повторяются по такому же алгоритму на всей поверхности ската кровли. В том случае, если используется металлочерепица нестандартных размеров, их придется стыковать по вертикали. Для этого необходимо вертикально составить цельный ряд из двух элементов, а поверх него укладывать следующий ряд. Нахлест отдельных листов вертикального ряда должен составлять около 10 см.
  8. Возле конька прибивается дополнительная доска с толщиной на 10 мм больше остальных элементов. Чтобы вентиляция кровли была полноценной, между центральной линией конька и краем кровельного профиля должен быть зазор величиной не меньше 8 см. Поверх металлочерепицы крепится сам конек, а его планки фиксируются саморезами в верхних точках профиля. Величина нахлеста планок конька должна быть более 100 мм, а дистанция между саморезами может составлять от 30 до 80 см.
  9. Фронтонная планка крепится с расчетом на то, что она должна закрывать верхнюю часть волны. Крепление этой планки осуществляется с шагом в 30-60 см. Монтаж фронтонных планок осуществляется от карнизной части в сторону коньковой с нахлестом около 5-10 см.

Несколько правил крепления металлочерепицы

В процессе работы следует учитывать некоторые нюансы:

  1. Листы металлической черепицы закрепляются на обрешетку специальными саморезами из расчета 6−8 штук на 1 кв./м.
  2. Саморезы закручиваются под нижней частью волны в месте самого плотного прилегания листа к обрешетке.
  3. Боковая накладка листов друг на друга по ширине составляет примерно 60−80 мм. По длине, если укладываются короткие листы, накладка может быть в пределах 100−130 мм, а при длине листов более 6 м/п накладка должна быть не менее 250 мм.
  4. В местах накладки листов не производится герметизация, а при стыковке кровли со стенами и другими элементами крыши под планки примыкания закладывается уплотнитель (обычно используется силиконовый герметик).

https://youtube.com/watch?v=Cp5O0W3ADSo

Поэтапная инструкция монтажа металлочерепицы

Варианты крепления первого листа металлочерепицы: по стропильным ногам и по кобылкам.

Что касается непосредственно технологии монтажа кровли из металлочерепицы. то его можно разбить на несколько этапов: подготовка монтажа, расчет и замеры кровли, гидроизоляционное покрытие и монтаж обрешетки. Когда необходимые инструменты приготовлены, следует приступить к замерам и расчетам. Все расчеты производятся с учетом размеров листа металлочерепицы и длины скатов. Рекомендуется разрезать листы на 2 части и укладывать их с нахлестом хотя бы в 200 мм.

Подготовка основания начинается с укладки гидроизоляционного материала и ветрозащитной мембраны. Они предотвращают образование конденсата, который может привести к коррозии и разрушению кровельного покрытия. Используемый гидроизоляционный материал необходимо укладывать строго горизонтально поверх стропил, постепенно продвигаясь от карнизов. Следует учитывать и то, что гидроизоляция обязательно должна выступать как минимум на 20 см за края карнизов.

Далее необходимо произвести монтаж горизонтальной обрешетки. Обрешетка создает вентиляционный зазор, который позволяет вентилировать пространство под кровлей. Для этих целей идеально подойдет доска размером от 10х2,5 см, а контур обрешетки можно выполнить при помощи немного меньшего бруса, его размеры должны составлять 5х2,5 см

И помните, что если неправильно подготовить основание под металлочерепицу, то со временем это грозит протеканием и частыми ремонтами крыши, поэтому стоит уделить особое внимание данному этапу

Листы металлочерепицы нужно класть по линии карниза, а не с торца, и строго горизонтально.

В соответствии с технологией и вне зависимости от сложности ската листы черепицы нужно класть по линии карниза, а не с торца, и строго горизонтально. Монтаж следует начинать с длинных листов, это значительно облегчит вам задачу при выравнивании их под прямым углом. Первый лист крепится у карниза при помощи самореза, его следует временно закрепить у конька. Не забывайте про свес, который должен быть не менее 40 мм.

Для того чтобы правильно уложить металлочерепицу, необходимо также следить за тем, чтобы уклон ската был не меньше 14 градусов. Листы соединяются между собой саморезами с окрашенной восьмигранной шляпкой, которые ввинчивают в прогиб волны перпендикулярно к листам. Как правило, для этого используются саморезы размером около 4,5х25 мм. Места продольных нахлестов тоже стыкуются при помощи винтов размером в 4,5х19 мм через волну.

Порядок расчета материала

Перед тем, как класть металлочерепицу на крышу своими руками, необходимо определиться с количеством закупаемого материала. Для этого крышу необходимо тщательно замерить. При этом следует учитывать число выступов, рядов и прочих конструкционных элементов. Для облегчения этой процедуры применяют специальные расчетные формулы.

Для примера такого подсчета можно взять за ширину скатов 6 метров. Производители металлочерепицы указывают полезную ширину профиля, как 1,11 м (другое название – эффективная длина). Чтобы определить количество рядов, 6 нужно разделить на 1,1: получается цифра 5,4. После округления выходим на 5 рядов.

Для удобства длина нарезки профиля может выбираться в индивидуальном порядке. Существует ограничение по максимальной длине – 8 метров. Наиболее удобными в работе считаются листы металлочерепицы длиной 4-5 м: поэтому приведенный выше пример предполагают применения двухрядного порядка укладки металлочерепицы на двухскатную крышу.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

  • небольшой вес — всего 4–6 кг/м2;
  • широкий цветовой ассортимент;

  • разные модели — внешний вид волн;

  • экологическая чистота — вредных веществ в составе материала нет;
  • высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м2 и больше);
  • устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
  • невысокая стоимость;
  • возможность самостоятельного монтажа.

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Непосредственно монтаж

Элементы кровли

Для такого процесса, как покрытие двускатной крыши металлочерепицей монтаж осуществляется с торца, для шатровой – с наиболее высокой точки по обе стороны. Замок волны каждого листа должен накрываться следующим листом.

При этом монтаж можно осуществлять как с правого торца, так и с левого. В том случае, если монтаж начинается слева, то каждый лист нужно устанавливать под последнюю волну предыдущего листа. При этом металлочерепица – кровля из которой делается, будет ложиться легче.

Край листа следует устанавливать по карнизу, и крепить с выступом в 4 см. желательно скрепить несколько листов, а затем закрепить их на коньке одним шурупом, после чего выровнять их по карнизу и закрепить по длине. После того как будет установлен и прикреплен первый лист, второй нужно уложить так, чтобы вместе листы составляли ровную линию.

Нахлест такой конструкции, как крыша из металлочерепицы, следует скреплять одним шурупом по верху волны под поперечной складкой, образовавшейся первой.

После этого листы плотно состыковываются. Только после того как будут скреплены несколько листов и выровнены по карнизу, их можно окончательно закреплять.

Крепление к обрешетке

Нужно ввинтить шурупы в прогиб волны листа, перпендикулярно к листам. На один квадратный метр требуется восемь шурупов. Это с учетом того, что по краям листы крепят только во второй половине.

Места нахлеста

В тех местах, где будет нахлест мягкой крыши, листы нужно устанавливать по поперечному рисунку и закрепить так, как описано выше. В месте нахлеста крепление нужно производить под поперечным рисунком в каждую вторую волну.

Внутренний стык

Металлочерепица имеет целый ряд преимуществ

Для таких стыков используется стандартная планка для разжелобки. Нахлест планок при этом должен быть, по крайней мере,15 см, при этом шов нужно загерметизировать уплотнительной массой

Также на стык можно смонтировать ендову. Крепят ее без уплотнителей при помощи заклепок или шурупов сверху волны на расстоянии в 30-50 см.

Ветровая планка

Эта планка крепится шурупами к деревянному основанию. Если обрешетка выполнена правильно, то торцевая планка без проблем покроет торец.

Уплотнительные ленты

Обычно эти ленты используются на стыках и под коньком для крыш, имеющих шатровую форму. Если на кровле есть гидроизоляция, то ленту можно и не использовать.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием

Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией

Кровельный пирог

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Ендова

Выполняя монтаж ендовы, необходимо разместить планки для ендовы на одном уровне с обрешеткой. Между ними соблюдается вентиляционный зазор в 20 мм. Карнизную планку после обрезки устанавливают на угловые участки ендовы. Затем нужно закрепить нижнюю часть ендовы, обрезав ее по очертаниям карнизной планки. В качестве невидимых границ между листами профиля выступает нанесенная разметка вдоль планки ендовы. Желательно, чтобы между этими линиями было не менее 20 см. По завершению кровельных работ планки ендовы оформляются декоративной верхней вставкой. То есть, устанавливается верхняя планка ендовы, которая улучшает внешний вид  Для ее укладки выбирается верхняя волна металлочерепицы, с шагом 30-50 см.

Технология монтажных работ

Краткие сведения о кровельном «пироге»:

В самом начале монтажных работ с металлочерепицей (обучающий видео файл скачать или просто посмотреть вы сможете немного ниже), вспомните некоторые основные понятия и схемы устройства кровельных «пирогов». Это название он заслужил из-за приличного количества слоев, которые выполняют свои особые функции.

Именно эти компоненты, при правильном и рациональном подборе необходимых материалов предоставят вам надёжную и долговечную крышу над головой.

Совершенно не имеет значение то, кто будет выполнять работы, вы сами или специально нанятая бригада квалифицированных рабочих вы должны ясно понимать, что крыша – это очень сложная система с множеством нюансов и деталей и здесь необходимо соблюдать все рекомендации от производителей и общестроительных норм по монтажу металлочерепицы довольно строго.

Как хозяин вы просто обязаны постоянно держать монтаж металлочерепицы под своим строжайшим контролем (обучающий видео файл скачать или просто посмотреть вы сможете тут), так как негативные последствия недоброкачественных работ могут проявляться не сразу.

Например, если плохо уложить паро или гидроизолирующие компоненты, то пар может конденсироваться в жидкость, и ваша крыша попросту будет медленно гнить. Помните, что для хорошего и долговечного монтажа вы должны учесть все требования к монтажу металлочерепицы.

Монтаж металлочерепицы своими руками

Система стропил — это единственный процесс, на который желательно пригласить профессионалов, так как если вы сделаете расчёт неверно, то со временем кровля может просесть под собственной тяжестью. Чаще всего используют балки 15 на 5 и 10 на 5 см с шагом в 60–90 см, предварительно обработанные противопожарными и антисептическими средствами.

Монтаж карнизной доски обеспечивает дополнительную жёсткость конструкции, и на ней будет крепиться желобный крюк. Для её установки выпиливают специальные углубления в стропилах.

Монтаж лобовой доски и подшивка крышевого свеса обеспечивает большую надёжность всей системы и крепится гвоздями на торцы стропил. Пространство под крышей требует обязательной вентиляции воздуха, для этого при подшивке свеса оставляют небольшие щели. Для подшивки можно использовать разные материалы на выбор – вагонку, сайдинг или профнастил. Для этого в стену на уровне низа лобовой доски вбивается горизонтальный брусок, а между ними – поперечные бруски, образуя собой обрешётку, на которую и крепится обшивка. Сверху конструкцию желательно завесить мелкой сеткой, чтоб туда не смогли попасть насекомые или птицы.

Водосточный жёлоб – устанавливается перед началом монтажа металлочерепицы, а крюки для него можно вбить в стропила или карнизную доску саморезами.

Вентиляция – необходима для недопущения гниения дерева и коррозии металлических частей конструкции. Нужна беспрепятственная регулярная вентиляция под крышей, для этого обеспечиваются промежутки при карнизной подшивке, свободный поток воздуха между крышей и гидро/теплоизоляцией, слуховыми окнами и зазором у крыши конька.

Гидроизоляция – этот слой необходим, чтоб под крышу не смогла попасть вода и грязь. Также он отлично выводит лишний конденсат из-под кровли в коньковый зазор для вентиляции. Можно применить классическую гидроизоляцию или современные плёнки:

  • Супердиффузионная мембрана.
  • Антиконденсатный материал.

Первый вариант укладывают сразу на утеплитель и достаточно обеспечить вентиляцию между ним и металлочерепицей. Второй вариант требует двойной вентиляции (с обеих сторон от материала должен проходит поток воздуха). Антиконденсатный материал впитывает в себя воду благодаря ворсистой структуре, которая высыхает на солнце. При классической гидроизоляции вентиляция также должна быть обеспечена с двух сторон от материала.

Ендовы – устанавливается на стыке скатов с отрицательными углами. Перед её укладкой необходимо установить обрешётку в виде деревянного жёлоба – с двух сторон от угла кладутся доски с сечением 15 на 2,5 см, защищаются гидроизоляцией и на них саморезами крепится ендова. Между металлочерепицей и нижней ендовой кладётся пористый саморасширяющийся материал для уплотнения конструкции.

Особенности гидроизоляции

При монтаже самой конструкции перед укладкой стоит также помнить, что гидроизоляционная плёнка должна быть уложена между стропил с запасом (провис на 2 см), чтобы исключить возможность её обрыва при неблагоприятных погодных условиях и возможного оседания конструкции. Также её необходимо укладывать внахлёст и изолировать места стыка специальным строительным скотчем.

Если вы выбрали антиконденсатную или классическую мембрану, помните, она требует двойной вентиляции, для которой необходимо дополнительное место, поэтому стропило должно выступать на 3–5 см за уровень теплоизоляционного материала. Если этого нет, добейте дополнительные бруски на балке на это расстояние.

Печную и вентиляционную трубу лучше обмотать двойным слоем гидроизоляционной мембраны (первый с нахлестом в 5 см ввысь).

Если вы не планируете утеплять чердак, гидроизоляцию всё равно нужно провести, так как из-за перепада температур в металлочерепице будет скапливаться конденсат. При укладке антиконденсатной мембраны под листы с промежутком в 5 см вы обеспечите одинаковую благоприятную температуру с двух сторон профиля.

Какие понадобятся инструменты и материалы

Крыша из металлочерепицы своими руками собирается с использованием следующих инструментов:

  • Шуруповёрта и молотка;
  • Электроножовки и ножниц;
  • Длинной рейки и маркера.

Электроножовка нужна для разрезания стропил и доски. С использованием ножниц по металлу производится раскрой металлочерепицы.

Из материалов нужно будет приготовить:

  • Брус под стропила 50х150 мм;
  • Брус под мауэрлат 150х150 мм;
  • Доску обрешеточную 25х100 мм;
  • Рейку 30х50 мм под контробрешётку;
  • Мембрану-гидроизолятор;
  • Минеральную вату;
  • Расходные материалы.

Сечение пиломатериалов выдерживается в обязательном порядке. В противном случае хозяевам дома вскорости после сборки придётся делать ремонт кровли или даже переустанавливать её.

Помимо самой металлочерепицы, нужно будет приобрести разного рода доборные элементы: карнизные и торцевые планки, ендовы, коньковый элемент, фартук для дымохода, снегозадержатели и пр.

Доборные элементы для металлочерепицы

Установка снегозадержателя

Во избежание падения снега с крыши, предусмотрена установка снегозадержателя.

Обрешетка под снегозадержатель устанавливается сплошная. При этом расстояние между опорами составляет 1 м. В роли опор выступают кронштейны. Расстояние от последней опоры до конца снегозадержателя не должна превышать 50 см. Монтаж приспособления организуется подобно установке кровельного ограждения (подробнее: “Как установить снегозадержатели на металлочерепицу”).

Сегодня мы рассмотрели в деталях как положить металлочерепицу своими руками. Если же у вас возникли вопросы, то можете поискать ответ на них в других наших публикациях (см. : “Кровля из металлочерепицы своими руками”).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
