Технология построения перегородок из гипсокартона своими руками

Монтаж каркаса для гипсокартонной перегородки

Металлокаркас

Итак, с тем, какие профиля нужны для сооружения гипсокартонной перегородки, мы разобрались. Теперь можно смело переходить к практической стороне вопроса.

Как самостоятельно возвести такой каркас? Нужно сказать, дело это довольно простое, но все же требует некоторых знаний.

Материал и инструменты

Все необходимое для возведения перегородки

  • Направляющие профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку);
  • Стоечные профили (ширина и количество профилей зависит от того, каких размеров вы собираетесь делать перегородку, а длина – от того, какой высоты потолок в помещении, где будет возводиться конструкция);
  • Уплотнительная лента (по желанию);
  • Дюбель-гвозди;
  • Саморезы по металлу 25-35 мм;
  • Саморезы с пресс-шайбой;
  • Лазерный или водный уровень;
  • Отвес;
  • Рулетка;
  • Молоток;
  • Нож строительный;
  • Шуруповерт;
  • Перфоратор + бур;

Делаем разметку

Разметка будущей перегородки

Как правило, сооружение любой конструкции начинается с разметки. Чтобы сделать разметку будущей перегородки необходимо при помощи трассировочного шнура наметить ось на полу, заранее определившись с месторасположением дверных проемов (если таковые подразумеваются).

Затем, при помощи отвеса и того же шнура, ось переносится на стены и потолок, с которыми будет соединена перегородка. После разметки переходим к монтажу каркаса.

Сооружаем каркас

В отличие от деревянного каркаса, монтировать металлический каркас гораздо удобнее. К тому же он отличается лучшей прочностью и долговечностью.

Ниже изложена пошаговая инструкция по его возведению:

  1. Для улучшения примыкания с сопрягаемыми поверхностями, а также для улучшения звукоизоляционных свойств перегородки, с наружной стороны ПН оклеиваются уплотнительной лентой (это по желанию). При помощи дюбелей направляющие профиля крепятся по сделанной ранее разметке, шагом не более 1м и не менее 3-х дюбелей для любого отрезка профиля.

Установка направляющих профилей

  1. После закрепления ПН, устанавливается вертикальная основа каркаса будущей перегородки, в качестве которой используются стоечные профили. ПС необходимо сначала вставить в ПН, прикрепленный к полу, а затем – к потолку. Друг от друга стоечные профили располагаются на расстоянии 600 мм, открытой стороной в направлении выполняемого монтажа.

Установка стоечных профилей

  1. Перед тем как закреплять стоечные профили, тщательно выверяйте уровнем, чтобы они имели строго вертикальное положение. ПН и ПС крепятся между собой шурупами.
  1. Если вы делаете межкомнатную гипсокартонную перегородку, то в ней должен быть дверной проем. Для этого, в заранее размеченном месте устанавливаются стоечные профиля (они будут выполнять функцию боковых ограничителей), а между ними на необходимой высоте, открытой стороной вверх устанавливается направляющий профиль. Параллельно боковым профилям (примерно посередине направляющего профиля) монтируют дополнительный СП-профиль, на который будет приходиться стык гипсокартонных листов.

Здесь хорошо видно, как оформляется дверной проем

  1. При необходимости конструкция дополняется уже знакомыми нам перемычками, с целью укрепления. Крепятся они на саморезы с пресс-шайбой.

Оптимальная толщина перегородок из гипсокартона

Толщина ГКЛ для межкомнатной перегородки зависит от назначения стены. Если это декоративная фальшь-стенка, минимальная толщина листа составит 12,5 мм. Если же планируется полноценная перегородка, в которой возможен монтаж полок под книги или различные сувениры, то потребуются некоторые вычисления:

  • Если нагрузка составляет 40÷50 кг/м², нужен лист, толщиной не менее 15 мм;
  • Нагрузка 50÷70 кг/м² – около 18 мм;
  • Свыше 70 кг/м² предусматривает использование сдвоенных листов, и усиления конструкции каркаса.

Обшивая каркас, не стоит делать стыки гипсокартонных листов противоположных стенок на одном уровне. Это приведет к ослаблению конструкции и появлению трещин по швам

Но выбор ГКЛ – не самое важное в подобном монтаже. Перед тем, как сделать перегородку из гипсокартона в комнате, стоит понять, какой металлический профиль выбрать для тех или иных целей. При таком каркасе перемычки не требуются – стена будет прочной

При таком каркасе перемычки не требуются – стена будет прочной

Основные виды перегородок: особенности и маркировка

ИзображениеТип конструкцииПараметрыНекоторые характеристики
С111Вес 1 м³ равен 28 кг, рекомендуемая высота – до 8 мОдинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами водостойкого гипсокартона в один слой. Внутри заполняется шумоизолятором в виде минеральной ваты. Применяется в качестве перегородок в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Толщина перегородки зависит от размеров профиля и ГКЛ.
С112Вес 1 м³ – 53 кг, высота 4÷9 мОдинарный металлический каркас с двухслойной обшивкой ГКЛ с двух сторон. Наполнитель – минеральная вата. Конструкция обеспечивает высокие звукоизоляционные характеристики и огнестойкость (до 1,25 часа). Применяется при перепланировках или в капитальном строительстве.
С113Высота до 9,5 м. Вес 1м³ – 78 кгОдинарный каркас обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. За счет увеличения количества слоев ГКЛ повышается звукоизоляция.
С115.1Высота – 6,5 м, вес 1 м³ – 57 кгДвойной каркас, обшитый ГКЛ в два слоя. Наряду с прочностью обладает отличными показателями огнестойкости.
С115.2Вес 1 м³ – 69 кг.  Высота до 9 мКроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этого увеличивается прочность, а также теплоизоляционные свойства. Внутри прокладываются плиты из минеральной ваты.
С116Высота 4.5 – 6,5 м,вес 1 м³ – 61 кг. Минимальная толщина перегородки 220 ммДвойной металлический каркас, обшитый двумя слоями гипсокартона удобен для того, чтобы скрыть коммуникации.Огнестойкость — 1,25 ч. Звукоизоляция до 50 дБ.
С118Вес 1 м³ — 86 кг. Высота до 9 мПерегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0.5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции. Наиболее оптимальна для создания перегородки из гипсокартона с дверью на складе.
С121Вес 1 м³ – 32 кг. Высота до 3,1 мКаркас изготовлен из деревянного бруса с влажностью 12% и обшит с обеих сторон одним слоем ГКЛ.
С122Масса 1 м³ – около 57 кг. Высота до 3,1 мДвуслойная «обивка» деревянного каркаса ГКЛ. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

А здесь они уже необходимы – расстояние между стойками велико

Статья по теме:

Преимущества гипсокартонных перегородок и их недостатки

Перегородки из ГКЛ имеют ряд преимуществ перед бетонными, кирпичными и деревянными:

  1. Межкомнатная стена с дверью из гипсокартона имеет хорошую звукоизоляцию, а если при монтаже был применен утеплитель, тогда посторонние звуки не проходят в комнату.
  2. Перегородка на металлическом каркасе имеет меньший вес, чем иная конструкция. Это не влияет на структуру здания.
  3. Гипсокартон выравнивает поверхность до идеальной, это большой плюс при декоративной отделке.
  4. Из ГКЛ можно сделать перегородку с аркой. Этот строительный материал при правильной обработке может принять желаемую форму.
  5. Гипсокартонная перегородка может служить лишь разделением комнаты на зоны и иметь полочки и ниши с подсветкой.
  6. Перегородка из такого строительного материала, как ГКЛ не горит и не выделяет ядовитые пары.
  7. Монтаж данной конструкции выполняется легко и быстро.

К минусам можно отнести такие факты, как прочность и хрупкость. Если в комнате сырость, то гипсокартонная конструкция деформируется. Использование перегородки:

  • в ней возможно провести дополнительное освещение для комнаты;
  • может служить шкафом или мини-гардеробной;
  • служить нишей под телевизор;
  • применяться как полочка для фоторамок и картин.

Смотря, какую функцию будет нести перегородка, её можно сделать до самого верха помещения или ниже.

https://youtube.com/watch?v=DQQ1OVj5cdQ

Подробнее об обработке материалов

Надежные строительные ножницы с острыми лезвиями нужны для обработки профилей: вырезка поперечин, создание крепежных выступов и других деталей. Острота важна потому, что зазубрины и неровности ухудшают качество перегородки.

Перфоратор необходим, если монтаж перегородки планируется в месте, где пол, стена или потолок изготовлены из бетона. При деревянных конструкциях задача упрощается – используют саморезы.

Шуруповерт – незаменимая вещь при сборе любых металлических конструкций. С его помощью легко вгоняют шурупы в металл, уменьшая риск повреждений.

Лазерный нивелир – инструмент для разметки перегородки, с помощью которого уменьшают погрешности. Но если лазерный девайс отсутствует, его легко заменить строительным отвесом. Дополнительно применяют пузырьковый уровень для коррекции вертикального положения.

Насадка, которая потребуется для шуруповерта, — продолговатая, с крестообразным наконечником. Она применяется для закручивания маленьких крепежных элементов. При работе с ГКЛ впервые рекомендуется использовать насадку с ограничителем, которая не позволяет вкручивать саморезы слишком глубоко.

Если деталь установлена глубже, она теряет большую часть крепежных функций, отчего страдает всё полотно перегородки.

Оптимальная толщина перегородок из гипсокартона

Толщина ГКЛ для межкомнатной перегородки зависит от назначения стены. Если это декоративная фальшь-стенка, минимальная толщина листа составит 12,5 мм. Если же планируется полноценная перегородка, в которой возможен монтаж полок под книги или различные сувениры, то потребуются некоторые вычисления:

  • Если нагрузка составляет 40÷50 кг/м², нужен лист, толщиной не менее 15 мм;
  • Нагрузка 50÷70 кг/м² – около 18 мм;
  • Свыше 70 кг/м² предусматривает использование сдвоенных листов, и усиления конструкции каркаса.

Обшивая каркас, не стоит делать стыки гипсокартонных листов противоположных стенок на одном уровне. Это приведет к ослаблению конструкции и появлению трещин по швам

Но выбор ГКЛ – не самое важное в подобном монтаже. Перед тем, как сделать перегородку из гипсокартона в комнате, стоит понять, какой металлический профиль выбрать для тех или иных целей

При таком каркасе перемычки не требуются – стена будет прочной

Основные виды перегородок: особенности и маркировка

ИзображениеТип конструкцииПараметрыНекоторые характеристики
С111Вес 1 м³ равен 28 кг, рекомендуемая высота – до 8 мОдинарный каркас из стального оцинкованного профиля, который обшит с двух сторон листами водостойкого гипсокартона в один слой. Внутри заполняется шумоизолятором в виде минеральной ваты. Применяется в качестве перегородок в помещениях с низкими требованиями по звукоизоляции и огнестойкости. Толщина перегородки зависит от размеров профиля и ГКЛ.
С112Вес 1 м³ – 53 кг, высота 4÷9 мОдинарный металлический каркас с двухслойной обшивкой ГКЛ с двух сторон. Наполнитель – минеральная вата. Конструкция обеспечивает высокие звукоизоляционные характеристики и огнестойкость (до 1,25 часа). Применяется при перепланировках или в капитальном строительстве.
С113Высота до 9,5 м. Вес 1м³ – 78 кгОдинарный каркас обшивается с обеих сторон листами водостойкого гипсокартона в три слоя. За счет увеличения количества слоев ГКЛ повышается звукоизоляция.
С115.1Высота – 6,5 м, вес 1 м³ – 57 кгДвойной каркас, обшитый ГКЛ в два слоя. Наряду с прочностью обладает отличными показателями огнестойкости.
С115.2Вес 1 м³ – 69 кг.  Высота до 9 мКроме двухслойной обшивки, двойной каркас разделен дополнительным листом гипсокартона (разнесенный каркас). За счет этого увеличивается прочность, а также теплоизоляционные свойства. Внутри прокладываются плиты из минеральной ваты.
С116Высота 4.5 – 6,5 м,вес 1 м³ – 61 кг. Минимальная толщина перегородки 220 ммДвойной металлический каркас, обшитый двумя слоями гипсокартона удобен для того, чтобы скрыть коммуникации.Огнестойкость — 1,25 ч. Звукоизоляция до 50 дБ.
С118Вес 1 м³ — 86 кг. Высота до 9 мПерегородка класса «Защита помещения от проникновения». Выполнена по типу С113 с одинарным металлическим каркасом, обшитым трехслойным гипсокартонным покрытием. Особенностью изделия являются листы оцинкованной стали, толщиной 0.5 мм, вставленные между ГКЛ, что значительно повышает прочность и огнестойкость конструкции. Наиболее оптимальна для создания перегородки из гипсокартона с дверью на складе.
С121Вес 1 м³ – 32 кг. Высота до 3,1 мКаркас изготовлен из деревянного бруса с влажностью 12% и обшит с обеих сторон одним слоем ГКЛ.
С122Масса 1 м³ – около 57 кг. Высота до 3,1 мДвуслойная «обивка» деревянного каркаса ГКЛ. Изоляционный материал перегородки – плиты из минерального волокна. Преимущества – высокая прочность и хорошая звукоизоляция.

А здесь они уже необходимы – расстояние между стойками велико

Статья по теме:

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

  • Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
  • Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
  • Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
  • Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

Пошаговая обшивка гипсокартоном

Когда каркас межкомнатной перегородки готов, то дело лишь за малым, ведь в обшивке гипсокартоном нет ничего сложного.

  1. Листы гипсокартона разрезаются специальным ножом до желаемых размеров.
  2. Сначала проводится монтаж целых листов, а уже потом нарезанных кусков.
  3. Устанавливать листы нужно в шахматном порядке. Если первый лист в межкомнатной перегородке из гипсокартона устанавливается от пола, то второй нужно устанавливать от потолка. Другими словами, должно быть как можно меньше крестообразных стыков. Они плохо влияют на прочность конструкции.
  4. С краев листов, что будут стыковаться между собой, нужно снять фаску под углом 45.
  5. Между всеми стыками должны оставаться небольшие зазоры, чтобы снять напряжение между ГКЛ. Между самими листами достаточно небольшого зазора в пару миллиметров, а вот зазор с полом и потолком должен составлять 5-10 мм.
  6. Первый слой гипсокартона крепится саморезами длиной 25 мм, а второй слой, если они используется, саморезами длиной 35 мм. Второй слой ГКЛ должен укладываться так, чтобы полностью перекрывать все стыки. То есть стыки между листами первого слоя не должны совпадать со стыками между листами второго слоя. В любом случае шурупы нужно немножко утапливать в ГКЛ, чтобы шляпки не выступали над плоскостью листа.
  7. Саморезы вкручиваются с шагом 20-30 см. Если делается два ряда, то во втором слоем шаг составляет 50-60 см. Листы крепятся в местах, где они соприкасаются с направляющими, стоечным профилем и перемычками.
  8. Нельзя вкручивать саморезы в самый край листа, нужно отступить от него на 15-20 мм. Также не вкручиваются саморезы в углы, от них нужно отступить на 50 мм.
  9. Аналогично вторая сторона межкомнатной перегородки обшивается гипсокартоном. Но перед этим делается разводка силовых кабелей и укладывается звукоизоляционный материал. Звукоизоляция должна лежать ровно и не сползать никуда. Если с этим есть проблемы, то её нужно зафиксировать.

Основные рекомендации при работе с гипсокартоном

Это изделие отлично подходит для выравнивания больших неровностей, постановке фальшстен, других масштабных конструкций. Если вы будете применять его для обшивки стен. в качестве «сухой штукатурки», то нужно понимать, что гипсокартон забирает некое пространство комнаты, что порой может стать очень невыгодно для владельца помещения.

Листы можно закрепить на клей

Клеящая смесь толстым слоем наносится на обратную сторону гипсокартона вертикальными полосами с помощью шпателя. При неровностях поверхности состав кладется комками по 15 см вдоль краев и посередине листа

Важно помнить, что клей сохраняет работоспособность в течение 30 минут после изготовления, поэтому затягивать с укладкой листов не стоит. Выступающие листы необходимо простукать резиновым молоточком

Гипсокартонный лист — что это

Гипсокартонный лист (ГКЛ) – это современный строительный материал, относящийся к так называемому сухому строительству. Позволяет получить ровную, гладкую поверхность стены, не прибегая к долгой и затратной процедуре выравнивания стен штукатуркой.

Лист гкл состоит из слоя гипса обклеенного, с двух сторон листами картона. При выборе, надо учитывать, что гипсокартон бывает четырёх видов:

  1. Обычный – для помещений с нормальной влажностью, оклеен картоном серого цвета.
  2. Влагостойкий – для помещений с повышенной до 75% влажностью. Подходит для работы в ванной и туалете. Окрашен в зелёный цвет.
  3. Огнестойкий – применяют для строительства очагов, каминов. Не горюч, легко переносит нагревание, окрашен в розовый цвет.
  4. Акустический – с увеличенной плотностью гипсовой основы и армированием. Обладает улучшенными звукоизоляционными свойствами. Подойдёт для отделки стен и потолков спален, студий звукозаписи. Окрашен в синий цвет.

Поэтому применяя его в детских комнатах, прихожих и других помещениях, где возможны критические нагрузки на стены, надо хорошо всё продумать. И если прочности ГКЛ не достаточно, можно использовать ГВЛ.

Установка гипсокартона на стены своими руками

Давайте рассмотрим, как прикрепить гипсокартон к стене.

Для этого вам понадобятся следующие инструменты:

  • Дрель.
  • Сверло из твердосплавного металла.
  • Дюбеля
  • Шпатель
  • Строительный уровень или отвес.
  • Рулетка
  • Резак для гипсокартонного листа.
  • Ножницы для резки по металлу
  • Карандаш
  • Шуруповёрт с крестовыми насадками (битками).
  • Рубанок

После того, как все необходимые инструменты собраны, начинаем работы по монтажу.

Работать нужно вдвоём:

  1. Разметку стен производим с помощью рулетки. Определяем необходимые размеры, намечаем их карандашом, и с помощью отвеса рисуем вертикальные линии в отмеченных местах.
  2. Монтаж каркаса. Перед монтажом, на профили и направляющие можно приклеить резиновые подошвы (полосы). Они будут работать как уплотнитель. Для выполнения монтажа, ножницами отрезаем от них необходимую длину.  Далее, по намеченным на стене линиям, крепят детали каркаса, высверливая на полу и на потолке отверстия нужного нам диаметра. Профиль в районе оконных и дверных проёмов крепится по их краю.
  3. Проводим разводку инженерных коммуникаций, заранее раскидываем провода там, где это необходимо по проекту.
  4. Готовим гипсокартон. Что бы выравнивание было идеальным, заранее вырезаем в листе гипсокартона все необходимые нам отверстия. Его кромки желательно подрезать рубанком. В месте стыка вертикальных листов снимаем фаску под углом 45 градусов. Обычно это делают малярным ножом. В таком случае стыки не так заметны.
  5. Монтируем гипсокартон. С помощью шуруповёрта устанавливаем листы.  Очень чётко их фиксируем, подгоняем размеры с помощью резака. Шурупы располагаем в 20-25 смдруг от друга.
  6. Финишная отделка. Самая ответственная часть – это правильно покрыть стыки. Как правило, на них прикрепляют штукатурную сетку в виде полосы. Правда, сейчас выпускают специальную шпатлёвку, которая позволяет прекрасно заделать стыки и без армирующей полосы.

Как видите, не так сложно выполнить монтаж, как запастись необходимым инструментом.

Но его приобретение полностью себя окупит. Вы не только сэкономите на установке ГКЛ, но и станете обладателем различных приспособлений, которые вам в хозяйстве всегда пригодятся.

Полезное видео про особенности и некоторые секреты монтажа гипсокартона:

Xax0g8JeZeg

7 распространённых ошибок при работе с гипсокартоном. 1. Нарушения технологии монтажа каркаса

Перейдем к рассмотрению раздела: 7 распространённых ошибок при работе с гипсокартоном.

В любых строительных работах всегда важна технология, именно она гарантирует качество строительства и долговечность результата ремонта. Но, нередко, строители допускают технологические «ляпы», кто от незнания, а кто по инерции. Многие строители идут сознательно на нарушение технологии, казалось бы, из благих побуждений, пытаясь ускорить процесс монтажа и снизить затраты на материалы. Рассмотрим основные ошибки на примере работы с гипсокартоном и металлическим профилем.

_

Долговечность — характеристика (параметр) изделий, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами лабораторных испытаний и выражаемая в условных годах эксплуатации (срока службы). (ГОСТ 23166-99); — жилищно-коммунальное хозяйство свойство оборудования и тепловых сетей сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонта. (МДС 41-6.2000)

Строительство — вид производственной деятельности, результатом которой являются строительная продукция или строительные материалы и изделия. (СНиП 12-03-2001)

Теперь давайте рассмотрим более подробно 1. Нарушения технологии монтажа каркаса.

Несоблюдение технологии с металлическим профилем либо несоответствие профилей их назначению, пожалуй, самые популярные ошибки строителей и всех, кто делает ремонт своими силами. Особо это касается профиля для криволинейных поверхностей потолка.

Как закреплять потолочные профили (ПП 60Х27), по данному фото видно, что мастер, к сожалению, в принципе не понимает.Профиль должен смотреть вниз своей гладкой стороной, ведь именно на это основание прикручиваются листы гипсокартона, для их фиксации всегда необходимо использовать подвесы. В конструкции отсутствует дополнительная металлическая полоса по всей длине профиля (вырезанная по той же кривой линии из оцинкованного листа), которая обеспечивает жёсткость всей конструкции.А крепление гипсокартона ненадёжным, что приведёт к появлению трещины в дальнейшем уже после ремонта, в результате, данная конструкция будет хлипкой.

_

Полоса — элемент рисунка на поверхности камня прямолинейной либо волнистой формы, обусловленный наличием прожилки или скопления одноцветных минералов. (ГОСТ 9479-98)

Трещина — полость, образованная без удаления материала двумя соединенными внутри тела поверхностями, которые при отсутствии в нем напряжений удалены друг от друга на расстояния, во много раз меньше протяженности самой полости. (ГОСТ 29167-91); — щель, узкое углубление, расположенное на поверхности изделия, шириной более 1 мм. (ГОСТ 474-90)

Мастер —  1) руководитель участка в цехе, отвечающий за производственную деятельность группы работников; 2) специалист своего дела.

Создание гипсокартонной перегородки

Нередко перегородку из гипсокартона устанавливают с использованием каркаса. В качестве материалов для каркаса используют:

  • деревянный брус;
  • металлический профиль.

Первый этап. Выбирается брус такого сечения, которое бы устраивало домовладельца, планирующего установить перегородку определенной толщины.

Второй этап. Направляющие, когда собирается каркас, станут закрепляться по линии разметки. По горизонтали и вертикали они будут контролироваться. Нужно использовать отвес и строительный уровень.

Поначалу нужно закрепить направляющую на поверхности потолка. Применяется крепеж наиболее подходящей разновидности, учитывая тип потолочного перекрытия. Крепежными деталями могут стать:

  • «бабочки»;
  • анкеры;
  • обычные дюбели и пр.

Нужно соблюдать шаг – 15-17 см.

Третий этап. Профиль будет плотно прилегать в поверхности, если прикрепить уплотнитель — приклеить на него двухстороннюю клеящую ленту. После этого к полу крепят отрезки направляющих. И здесь пригодится двусторонний скотч, имеющий пенополиэтиленовую уплотняющую прокладку.

Четвертый этап. К стене крепят вертикальные направляющие. Тогда нижний профиль соединяется с верхним. Вертикальные элементы крепят прямо на стену, но можно использовать и специальные подвесы.

CD и UD профили гипсокартона

Пятый этап. Монтируется дверной проём. Из металлического профиля делают стойки, а в его полость вставляют брус из древесины. Вставляют профиль и закрепляют его в верхней и нижней направляющих, используя особые саморезы.

Крепление листов гипсокартона, стыки

Шестой этап. После этого к закрепленным вертикально профилям, соответствующим по ширине дверному проёму, устанавливают поперечный профиль. Он же и определит высоту проёма. Чтобы повысить жесткость конструкции, горизонтальная планка скрепляется с верхней направляющей дополнительными металлическими профилями. Достаточно одного-двух отрезков.

Седьмой этап. Выставляются все прочие вертикальные элементы каркаса, дальше они прикручиваются. Соблюдается шаг – 60 см.

Иногда размеры обшивочных листов материала получаются меньшими, чем высота потолка. В этом случае в местах их стыковки со вставками закрепляют между вертикальными стойками поперечные отрезки профиля. Чтобы проделать такую работу, потребуется надрезать концы профиля и отогнуть под прямым углом в стороны.

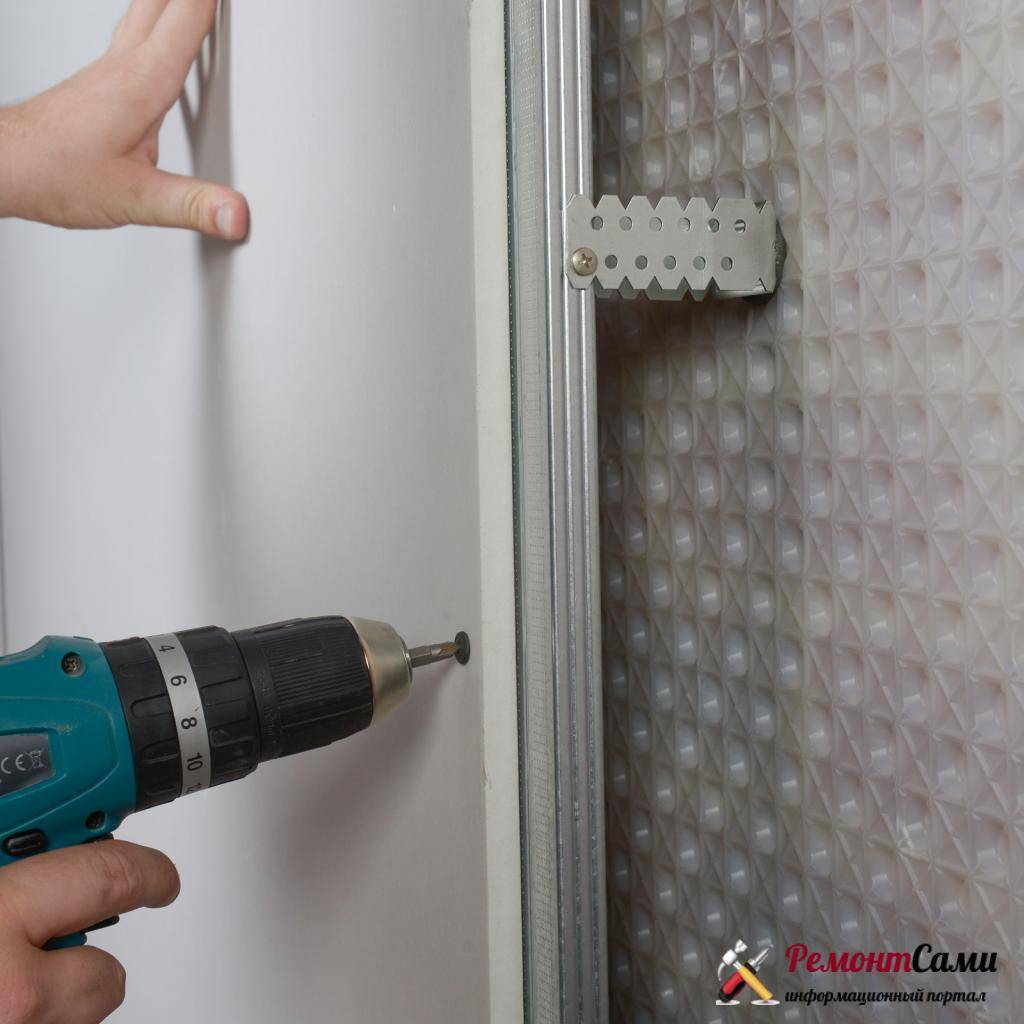

Крепление гипсокартона к металлическому профилю

Восьмой этап. Можно обшивать гипсокартоном одну сторону каркаса. Полотна с максимальной плотностью стыкуют друг с другом в средине вертикальных стоек. Для прикрутки используют черные саморезы. Их шляпки следует утопить в обшивку примерно на миллиметр или максимум на два.

Девятый этап. После завершения монтажа гипсокартона на одну из сторон каркаса устанавливают между вертикальными профилями материал, усиливающий звукоизоляцию. Его устанавливают между вертикальными стойками достаточно плотно.

Десятый этап. Можно заняться обшивкой второй стороны каркаса.

Одиннадцатый этап. Устанавливают в перегородку дверную коробку. Для нее предусмотрен проём. Коробку крепят на вертикальные стойки каркаса.

Двенадцатый этап. В конструкции из закрепленного гипсокартона имеются швы. Также легко заметить все углубления с утопленными шляпками саморезов. Все эти участки следует обработать шпаклевкой (основа гипсовая, как и у основного материала). Но прежде чем наносить шпаклевочный состав, на стыки полотен потребуется наклеить стекловолоконную сетку-серпянку.

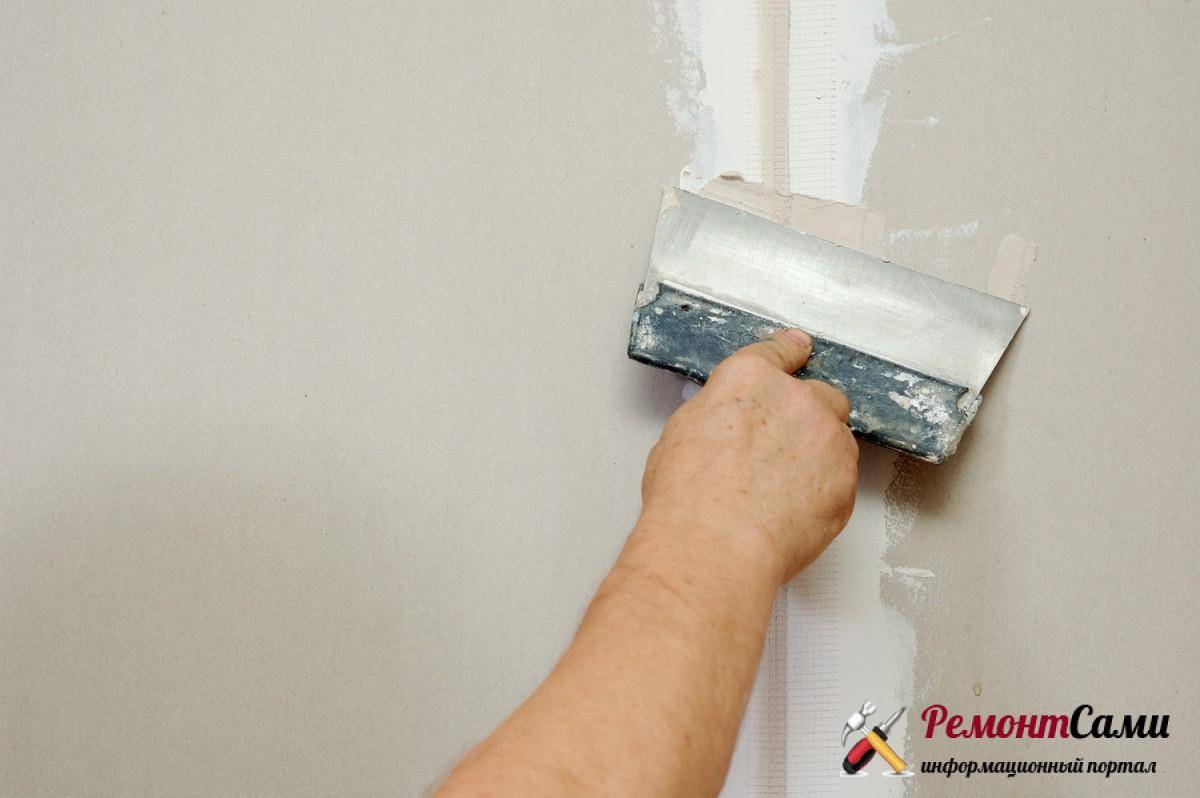

Шпаклевка стыков гипсокартона с сеткой-серпянкой

После высыхания шпаклевки на швах и в выемках переходят к предварительной зачистке перегородки. Далее последует грунтовка конструкции. Затем – шпаклевка наново, только уже полностью — с двух сторон.

Заделка стыков гипсокартона шпаклевкой

Преимущества и недостатки

Перегородочные конструкции из гипсокартонных листов, как и из любых других материалов, имеют как плюсы, так и минусы. Но достоинств у таких простенков в разы больше, чем недостатков. Именно за это гипсокартон ценят и профессиональные строители, и домашние мастера.

Преимущества

Среди преимуществ гипсокартонных перегородок можно выделить следующие:

  • Минимальный вес – не создают чрезмерных нагрузок на основание здания и несущие конструкции, что особенно актуально при сооружении в многоэтажках и деревянных каркасных домах.
  • Простой монтаж – по силам даже новичкам в строительно-ремонтном деле.
  • Минимальное количество «мокрых» процессов – работать с раствором придется только на заключительном этапе при заделке швов между гипсокартонными листами.
  • Возможность скрытой прокладки коммуникаций – ширина простенка позволяет прокладывать в нем не только электропроводку, но и водопроводные трубы при необходимости.
  • Возможность создания различных фигурных конструкций – например, дверной проем можно сделать в виде арки любой конфигурации.

Недостатки

Но и недостатки у перегородок из ГКЛ тоже имеются:

  • Относительно низкая влагостойкость – даже влагостойкий ГКЛ нужно оградить от прямого воздействия влаги.
  • Невысокая механическая прочность – следует избегать прямых точечных ударов.
  • Минимальная несущая способность – навешивание тяжелых предметов возможно только на предварительно смонтированные закладные элементы, что несколько удорожает сооружение.

Разметка перегородки

1. Разметка перегородки делается на полу, потолке и стенах. Линия разметки станет линией крепления направляющего профиля ПН (CW). Если не планируется делать перегородку до потолка, то разметка потолка не нужна.

Примечание: Хотя мы рассматриваем технологию монтажа перегородки компании Кнауф, можно использовать профили Гипрок. Маркировка профилей Гипрок указаны в скобках.

2. На прочном полу, нарисуйте линию планируемой перегородки. Линия разметки показывает не край самой перегородки, а линию крепления профиля ПН. Если важна точность получаемых размеров отсеченной части комнаты, то не забудьте дать припуск на толщину листов гипсокартона.

3. На линии разметки нанесите дверные проемы. При монтаже каркаса под дверной проем нужно понимать следующее. Дверь не навешивается на «голый» профиль, она просто не будет на нем держаться. Для установки двери в каркасе делается следующая конструкция.

4. К основному каркасу перегородки, со стороны установки двери устанавливаются дополнительные профили с вложенными в них брусками, по размеру профиля. Вверху проема, также крепиться поперечный профиль. Эту особенность разметки нужно также нанести на разметку перегородки.

5. После разметки пола, переходим на потолок. Основная задача, при переносе разметки на потолок это соблюсти точную вертикальность разметки. Для этого используйте лазерный уровень или «старый, добрый» строительный овес с конусным грузом.

Для нанесения линии на потолок используйте отбивочный шнур.

6. Завершается разметка нанесением линии разметки на стены. Они должны быть строго вертикальны и при этом должны соединить линию разметки на полу и потолке.

Разметка сделана, переходим к монтажу каркаса.

Характеристика стоечных деталей

Стоечные элементы маркируются ПС или СW. Стандартные размеры этих каркасных деталей аналогичны, как и в случае с направляющими, и полностью их повторяют. Ширина спинки в обоих случаях идентична, поскольку технология установки каркаса предполагает, что детали вставляются друг в друга.

В отличие от основных деталей, которые имеют одну длину, стоечные имеют в этом плане разные показатели.

Выпускаются элементы такой длины::

Такой большой выбор длин продиктован особенностями технологии, которая не допускает наращивания стоек, если в помещении высокие потолки.

Стоечные полосы для укрепления конструкции

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
