Чем проштробить стену под проводку без специального штробореза

Укладка кабеля и монтаж распределительных коробок (розеток, выключателей)

Мы разобрались, как правильно штробить стены под проводку: разумеется, все начинается с правильной разметки.

Теперь рассмотрим, как правильно укладывать кабель.

После формирования штробы, она вычищается с помощью пылесоса. Затем рукой в перчатке, либо прикладывая тонкую рейку, проверяется равномерность глубины и отсутствие выступающий частей в полости штробы

Это важно: если провод будет выпирать над стеной, в этом месте безопасность будет нарушена

Коробки нет смысла устанавливать заранее, если предстоит финишная отделка стен (толщина изменится). Поэтому, сначала укладываются провода, но перед входом в ниши для коробок, остается 10–15 см свободного хода кабеля, без замазки. Для монтажа оставляем 15–20 см провода. Экономить нельзя, если что-то пойдет не так, придется выполнять укладку заново.

Сам провод можно зафиксировать традиционно, с помощью асбеста (гипса), либо закрепить специальными клипсами внутри штробы.

Затем производится замазка в уровень стены. При этом, сохраняется свободный ход кабеля перед местом установки коробочек.

Перед окончательной заделкой штроб, нарисуйте схему укладки, с точными замерами относительно углов.

Это позволит избежать проблем при сверлении стен в дальнейшем.

Особенности работы с различными материалами

Мало выбрать подходящий инструмент для штробления стен под проводку

Важно ознакомиться еще и с тем, какой материал лежит в основе стен, чтобы понять, как с ним работать. Существуют еще и общие правила, которые применимы для всех конструкций

Но в случае с кирпичными стенами, провода лучше укладывать горизонтально. Еще лучше, если местом их расположения будут горизонтальные швы между рядами кладки. Во всех случаях штробы должны располагаться вертикально или горизонтально, исключением выступают мансардные этажи.

Длина паза не должна превышать 3 м. Количество поворотов нужно снизить до минимума. Штробление стен под проводку в панельном доме не разрешено, если перед вами несущая конструкция. Она берет на себя всю нагрузку от верхних этажей и крыши, а снижение ее несущей способности влечет риск обрушение всего здания.

Если же вы получили все разрешения и планируете осуществлять проделывание паза под проводку, а в наличии лишь углошлифовальная машина, вам могут понадобиться насадки на болгарку для штробления. Для этого вы можете приобрести:

• место под установку циклона;
• кожух для защиты;
• 2 пильных диска;
• раструб для пылесоса.

Для этого оборудования можно использовать еще и специальную насадку, называемую штроборезом. Ее лучше не применять, если мощность оборудования не превышает 1500 Вт. Чтобы исключить перегрев мотора, нужно приобрести диск с диаметром не больше 180 мм.

Штробы в бетоне и кирпиче

Работая в панельном доме, вы должны помнить о том, что до розеток проводят пазы лишь в том случае, если стены не являются несущими. От пола розетки следует удалить на 30 см или больше. Что касается кирпича, то при его кладке нужно не нужно заполнять швы раствором, чтобы после их не расшивать и уложить туда проводку. Если же кладка уже выполнена, раствор можно удалить механическим способом. А вот при работе с бетоном молоток и зубило не помогут.

Как работать с деревом и газобетоном

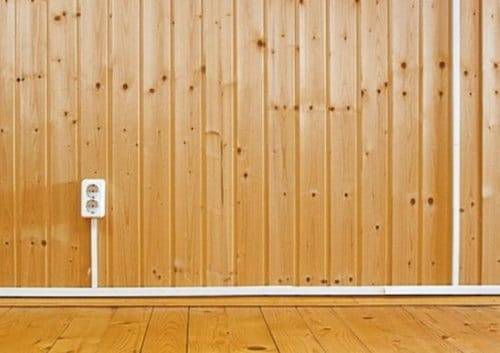

В древесине прокладка коммуникаций запрещена. Провода должны располагаться снаружи стены, а после перекрываться кабель-каналом. Что касается газобетона, это довольно мягкий материал, работать с которым вы можете даже ручным штроборезом. Его домашние мастера иногда изготавливают самостоятельно.

Нюансы с несущими стенами

Несущие стены ни при каких обстоятельствах штробить нельзя. Это может привести к нарушению целостности важных для всего здания конструкций. Если же начинать такие работы без разрешения, это может обернуться штрафом и необходимостью удаления проложенной проводки.

Как избавиться от пыли при штроблении

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

• пол закрывают пленкой,
• над входом закрепляют промышленную штору или ткань,
• перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех – можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Как указано в ГОСТ Р 50571.15-97 – монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.

Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики – постановление правительства Москвы 28-10-11 “О порядке переустройства помещений в жилых домах на территории города Москвы”.

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: “Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.”

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.

Чем штробить монолит

Монолит — популярный строительный материал, применяемый при возведении разных объектов. Его особенность состоит в применении металлической арматуры и бетона, который заливается непосредственно на этапе строительства объекта.

Такая технология получила популярность, благодаря небольшой цене и высокой прочностью готовых ж/б конструкций.

Много вопросов касается разрешение на штробление в монолитных стенах.

Здесь можно учесть следующие моменты:

• ГОСТ Р. 50571.15-97 разрешает монтировать проводку, если работа не влияет на функциональные особенности объекта;
• СП 31-110-2003 — допускается монтаж скрытой, но не перетягиваемой проводки.

Запрещено делать проводку в бетонных колоннах, внешних стенах и шахтах лифтов.

Применяемый инструмент:

1. Угловая шлифмашинка.
2. Штроборез.
3. Перфоратор (на коротких участках).

Особенно тяжело поддается монолит из гранита, поэтому в этом случае лучше обратится к профессионалам.

Штробление стен для электропроводки своими руками

Прежде чем начинать крошить стену, следует спланировать и расчертить схему будущей разводки с учётом всех сопутствующих объектов: розетки, выключатели и так далее. Своими руками осуществить штробление стен является реальной задачей для домашнего мастера. Осуществлять эту операцию можно, как при помощи специальных электрических инструментов, так и вручную.

Выделяют несколько способов штробления, которые будут отличаться в зависимости от выбранного инструмента:

• Молоток и зубило.
• Перфоратор.
• Болгарка.
• Штроборез.

Каждый вариант отличается своим уровнем сложности и объёмом затрачиваемых усилий и ресурсов. Кроме того отличается затрачиваемое время и качество окончательного результата. При желании и возможности допустимо использование других инструментов.

Можно ли штробить несущие стены в панельном доме

В связи с ростом количества электрических приборов многие жители панельных домов ищут способы позволяющие спрятать проводку не под плинтусами, а в стенах либо потолке.

Как правило, в большинстве панельных домов, стены из панелей являются несущими и штробить их запрещается. Если стена не является несущей, то следует убедиться, что проводимые работы не нарушат баланс распределения нагрузки на стены и потолок и не приведут к разрушению конструкции.

Прежде чем приступать к прокладыванию электропроводки непосредственно в стенах панельного дома, следует предварительно ознакомиться с планом квартиры. Стены, которые являются ребрами жесткости можно штробить, а те, которые служат в роли несущих, категорически запрещено.

Монолитный дом

Несущие стены в монолитном доме штробить, как правило, нельзя. Обуславливается это тем, что в случае нарушения целостности стены это может напрямую сказаться на строительной прочности.

Кирпичные стены

Благодаря тому, что кладка кирпичей осуществляется при помощи цементно-песочной смеси, то при штроблении кирпичной стены особых проблем не возникает. Используя молоток и зубило можно выбивать эту смесь вручную, а образовавшийся между кирпичами зазор и послужит в роли канавки под кабеля. Разумеется, что после выполнения всех работ, канавка будет замазана штукатуркой.

С целью сохранения прочностных качеств стены, рекомендуется производить дробление поверхности стены из кирпича только в горизонтальном направлении согласно швов между кирпичами.

Как штробить стены под проводку зубилом

Использование зубила и молотка нецелесообразно, если прокладка проводов будет выполняться в стене из бетона. Если штроблению подлежит кирпичная стена, то все работы сводятся к следующим действиям:

• с помощью зубила намечаются углубления с краёв штробы;
• зубило размещается поперёк канавки и поступательными ударами молотка выбивается часть стену вглубь;
• слой за слоем штроба углубляется по всей длине до 2-2,5 см.

После завершения штробирования полученные бороздки нужно тщательно очистить от пыли. Затем поверхность вскрывается грунтом. После высыхания грунтовки в канавку укладывают провод и заделывают штукатуркой, гипсом или шпаклёвкой.

Только правильно выбранный инструмент в соответствии с материалом стены, в которой необходимо проделать штробы под проводку позволит выполнить все работы быстро и без пыли. При этом современные инструменты позволяют проводить все работы по разводке внутридомовой проводки своими руками.

Как закрыть штробы

Наконец, все кабели уложены и подключены, и остался последний этап по последовательности, но не по важности: грунтовка углублений

• Если до этого вы не использовали штроборез, то уберите пыль из каналов с помощью строительного пылесоса или веника.
• Дальнейшая работа делится на две стадии. Для первой подойдет любая недорогая грунтовка, одна из тех, что продается во всех магазинах стройматериалов.
• Она будет служить основным слоем. После высыхания смочите грунт водой для лучшей схватки со вторым слоем.
• Далее используйте строительный гипс или монтажную пену для штукатурки. Осталось лишь убрать мусор

Готово! Теперь баня сияет во всех смыслах этого слова.

Штробление кирпичной и бетонной стены

С кирпичными стенами обычно особых проблем при штроблении не возникает. Кладка кирпичей выполняется посредством цементно-песочной смеси, которая легко выбивается обычным молотком и зубилом, после чего в образовавшуюся канавку укладывается электрический кабель. При этом в горизонтальном направлении все пройдёт как по маслу, так как шов между кирпичами проходит через всю стену. В свою очередь, в вертикальном направлении придётся пробивать кирпичи.

С бетонной стеной дело состоит совершенно иначе. Такая поверхность, очень прочная, поэтому с помощью зубила и молотка для укладки даже короткого провода понадобится много времени. Поэтому целесообразно использовать другие более эффективные способы. Только штроборез поможет в сжатые сроки и практически без пыли сделать штробы под электропроводку. Но из-за большой цены такого устройства им пользуются только профессиональные строители. Поэтому в бытовых целях используют более распространённые инструменты – болгарка или перфоратор.

В каких случаях штробят стены под проводку

Проводка подразделяется на 2 типа: внутреннюю и наружную. Внутренняя монтируется внутри зданий и сооружений. Наружная проводка в основном применяется для прокладки по внешним стенам строений. Внутренняя в свою очередь делится на открытую и скрытую. Для открытой используют трубы, рукава, короба. Скрытую в основном используют для пола и стен.

Прокладка бороздок необходима при изношенности проводки, переносе щитов распределения энергии, необходимости установки дополнительных электровыключателей и электророзеток, монтаже приборов с большим потреблением электроэнергии.

Прокладка электропроводов

Как штробить стены под проводку без пыли.

Штробление проема под электропроводку почти всегда сопровождается обильной запыленностью помещения. Без применения респиратора и пластиковых очков не обойтись.

В этом случае после проделанной штробы нужно выйти из помещения, чтобы пыль осела. Увеличивается время осуществления данного вида работы и затраты трудовых ресурсов.

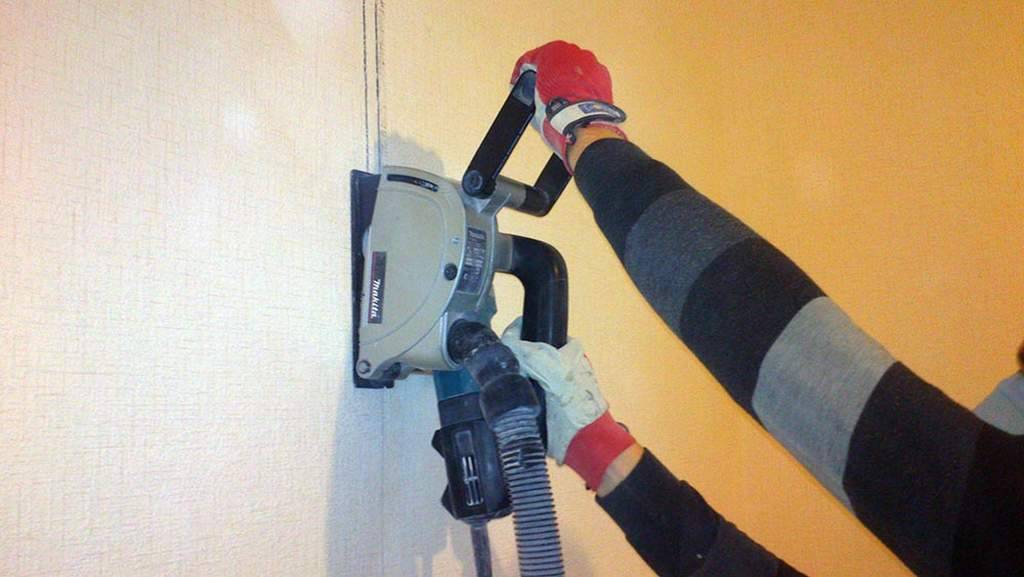

Этот вид работ делается и без пыли, при помощи специального оборудования, штробореза (в народе называют его бороздолел). Конструкция его очень проста: пластиковый корпус с ручками и кожух, с встроенным патрубком под присоединение шланга пылесоса.

Штроба делается двумя кругами по камню, которые одновременно вращаются, делая ровную область будущего проема под проводку. За счет присоединения и работы пылесоса, пыль не распространяется за пределы штробореза.

Стоимость штробореза не малая, купить не каждый может себе позволить, но его можно взять напрокат.

Этот вид безпыльного штробления сэкономит не только время работы, но и время уборки помещений, где штробились стены.

Порядок проведения работ

Подготовительные работы:

Подберите трубу ПВХ (для проводки) или гофротрубу необходимого диаметра. Для этого поместите в отрезок трубы необходимое количество кабеля. Провода должны входить свободно, т.к. всовывать вы их будете уже в смонтированную конструкцию.
Измерьте наружный Ø креплений для выбранной трубы. Диаметр крепления для гофротрубы

Сделайте разметку в необходимом месте на стене. Это лучше делать маркером, т.к. карандаш может сдуваться от работы штробореза или перфоратора. Для перфоратора необходимо чертить две линии, обозначая ширину штробы

Важно знать. Снимать обои перед штроблением стены нет необходимости, напротив бумага будет препятствовать появлению пыли.

При работе с перфоратором:

1. Вдоль всей отмеченной линии высверливаются отверстия буром Ø 8мм на глубину штробы.
2. Зубилом и канальным зубилом вырубываете канал необходимой формы и глубины.

При работе со штроборезом

Выставляете на штроборезе необходимую ширину и глубину канала.
Прорезаете вдоль очерченной линии штробу.
С помощью зубила перфоратора или обычного зубила вырубываете канал необходимой формы

Важно знать. Разбивайте широкие каналы на несколько линий, чтобы легче было вынимать лишнюю штукатурку, а сам канал получился аккуратнее.

На дно полученного канала креплениями фиксируются трубы, в которые впоследствии втягиваются провода.

Важно знать. Для фиксации труб на дне штробы лучше использовать специальную хомут скобу с «гребенкой» — она не добавляет ширины и глубины всей конструкции

Экономия дисков

В процессе работы диски штробореза (используются только металлические диски) быстро нагреваются. Интенсивность нагрева зависит от качества самих дисков и от материала изготовления стены. При штроблении стен следует учитывать этот фактор, т.к. чрезмерный нагрев дисков приводит к излишнему расходу.

Сделайте метки с шагом по 15-20 см по всей длине будущего канала, чтобы дойдя до них давать дискам штробореза остыть. В итоге работа будет выполнена быстрее, а расходники прослужат дольше.

Основные нормы и ограничения при штроблении

В ходе формирования новых каналов под проводку мастер обязательно должен придерживаться следующих правил:

• Штробление выполняют только по вертикали или горизонтали. Категорически запрещено делать резы диагональные или зигзагообразные.
• В несущих стенах и перекрытиях нельзя формировать глубокие каналы. Оптимальные значения — 25 мм.
• Протяженность одной непрерывной штробы не должна превышать 3 м.
• При штроблении скатных поверхностей (стены мансардного помещения) канал нужно располагать так, чтобы он был параллелен стыку двух поверхностей.
• Расстояние от газовой трубы до борозды должно составлять не менее 40 см. Здесь же запрещено делать вертикальные каналы.
• Обязательно следует начертить подробную схему расположения штроб в стенах. Это позволит освежить в памяти ход проводки при возникновении аварийной ситуации или необходимости выполнения нового ремонта.
• Отдаленность линий под проводку от окон и углов должна быть не меньше 1,5 м.
• От перекрывающих плит до горизонтальных каналов нужно выдерживать расстояние 15 см.

Как проштробить стену под проводку своими руками

Перед началом работы убедитесь, что в центре нет активных кабелей. Это легко сделать с помощью специальных индикаторов, которые определяют наличие электромагнитных полей.

Пошаговые инструкции о том, как избежать пыли

Для выполнения этой работы необходимо тщательно соблюдать правила. Заполнение производится перед укладкой штукатурки. Это необходимо для создания наиболее ровной поверхности. Чтобы создать гайки вручную, необходимо выполнить следующее

Поверхность стены, на которой будут проводиться работы, должна быть очищена. Старые обои и другие материалы, если они присутствуют, должны быть удалены.
Перед началом работ следует составить рабочую схему, на которой подробно изображены дюбели. Для этого необходимо разработать схему подключения выключателей и розеток.
Далее следует перенести заметки с эскиза на стену

Обратите внимание на то, как приводятся в движение кабели.
Рекомендуется ознакомиться со СниП 3.05.06-85, в котором подробно описаны требования к стыкам. В частности, очевидно, что участки электрического кабеля должны быть параллельны основанию стены

При необходимости это можно проверить с помощью лазерного уровня.
При выполнении задания необходимо обеспечить безопасность. Рекомендуется носить трубку и защитные очки. Вентиляция во время работы.
Углубления для розеток и выключателей.
Создайте канавку в соответствии с типом выбранного инструмента.
Уложите кабель и закрепите его в пазу. Убедитесь, что изоляция продолжается без вращения до и после установки.
После размещения кабелей стиральная машина герметизируется. Для этого используется гипс, гипсовый или алебастровый порошок.
Дома, если предусмотрены отверстия, размещаются розетки и выключатели. Если они должны быть установлены на открытом воздухе, их собирают после завершения окончательных работ.

Как штробить стены без пыли

Появление в воздухе частиц штукатурки, бетона, кирпича осложняет работу. Поэтому стоит подумать, как избавляться от пыли.

Уловитель пыли для болгарки

При изготовлении самодельного штробореза кожух подсоединяют к промышленному или бытовому пылесосу. Корпус перекрывает оба диска, изолирует обрабатываемую поверхность. Отвод вытягивает пыль, препятствуя ее попаданию в воздух. Другим эффективным способом является подключение шланга, непрерывно подающего воду на стену

Однако в этом случае соблюдают осторожность, поскольку попадающая на инструмент влага выводит его из строя

Использование штробореза для проведения работ

Электрический штроборез позволит быстро сделать борозды в стене. На ремонт не потребуется много времени, а кромки будут высокого качества. Этот прибор хорош тем, что после его применения не потребуется дополнительно снимать материал в промежутке между бороздами. Физических усилий прикладывать не нужно, но при работе прибора образуется большое количество пыли.

Работающие в строительной отрасли специалисты решают эту проблему путем использования в работе штробореза с промышленным пылесосом. Но стоимость устройства велика, поэтому при ремонте квартир он применяется редко.

Штробление стен под проводку может быть выполнено вручную. Но этот процесс отличается трудоемкостью и большими затратами труда. Для ускорения ремонтных работ лучше использовать оборудование.

Штробление стен без профессионального оборудования

Чтобы проложить провода, есть два способа — делать это так, чтобы они были видны или скрыть в специально сделанных канавках — штробах. В первом случае это выполняют с меньшими усилиями, но в результате провода будут видны и не защищены от возможных повреждений. Во втором случае они укрыты надёжно в толще стены, и потребуется обеспечить для проводов углубления.

Как это можно сделать, не имея штробореза

Если нет специализированного, то существуют другие способы, как штробить стены под проводку без пыли. Применяют разнообразные доступные инструменты. Для канавок берут такие инструменты:

1. Молоток вместе с зубилом – такой вариант распространён.
2. Дрелью сделают более аккуратное углубление.
3. Перфоратором легко работать даже с бетонными стенами.
4. Болгарка с перфоратором сделает аккуратные канавки.

При отсутствии таких инструментов штроборез делают самостоятельно. Это стальная конструкция с двумя ручками, на которой под углом прикреплено небольшое стальное кольцо с заточенным краем. Обработку выполняют, процарапывая поверхность с максимальным усилием. Часто использование перечисленных инструментов решает проблему того, чем штробить газобетон под электрическую проводку.

Способы штробления стен без пыли

Как штробить стены под проводку без пыли? Этот вопрос актуален для тех, кто только собирается сделать ремонт в помещении.

Потребность в работе со стенами возникает при замене электросетей. Владельца помещения может не устроить то, как расположены розетки и светильники. Если возникла необходимость их переноса, то нужно штробить стены под новую проводку.

Каналы, по которым будет проходить электропроводка, должны быть достаточных ширины и глубины. Важным моментом станет выполнение работ таким образом, чтобы в процессе не появлялось большое количество строительной пыли.

Есть несколько способов проложить электрический провод. Можно перечислить следующие:

• при помощи перфоратора;
• болгаркой;
• штроборезом.

Новичок в строительном деле должен знать, что строительная пыль будет при любом способе. Можно лишь немного снизить ее количество, выполнив защитные мероприятия. Уменьшить загрязнение помещения можно, используя профессиональное оборудование. Хорошим вариантом станет применение штробореза с подключенным к нему пылесосом. Это самый эффективный метод.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

1. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
2. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
3. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

Важно! Штробление всегда происходит с повышенными шумовыми эффектами. Весь дом будет слышать ваши работы, благодаря неизбежной вибрации стен

Поэтому такие работы следует проводить в будние дни с 10 до 17 часов. Тогда взаимопонимание жильцов сбережет ваши нервы и при соседском ремонте.
