Петли для пластиковых окон: какие есть разновидности, как установить, отрегулировать, снять?

Полный демонтаж

Если недостаточно просто снять створку пластикового окна своими руками, можно попытаться снять его целиком. Если вам требуется, чтобы демонтированное окно осталось неповрежденным, рекомендуется нанять для этого специалистов; если целостность стеклопакета не имеет значения, можно попытаться

Прорезаем монтажную пену

снять его своими силами. Сложность заключается в том, что при отсутствии опыта монтажники очень часто ломают сам оконный блок, а его замена дорого стоит. Существует риск уронить конструкцию на улицу.

Для демонтажа потребуется:

• Снять оконные створки.
• Распилить раму.
• Снять ее.
• Удалить отлив.
• Снять подоконник.

Как снять пластиковое окно с петель и как снять створку пластикового окна, читатель уже знает. С распиливанием рамы дела обстоят сложнее. Каждый пропил делается ручной пилой, для этого лучше использовать пилку по металлу. Учтите, что работа пыльная, будет много мелких частиц.

Пропилы помогут легко демонтировать раму, после того как они будут сделаны, конструкцию можно будет поддеть ломом и вытянуть. Перед этим необходимо срезать всю монтажную пену, которая удерживает окно; если рама прикручена, заметить это можно, открыв створку, крепления предварительно выкручиваются. Можно попытаться достать раму без пропилов. Это значительно сложнее, но есть шанс, что конструкция останется целой и пригодится для установки где-то еще.

Самарские окна будут дешевле и не хуже по качеству зарубежных аналогов. Познакомьтесь с ними поближе.

Как исправить неполадки окна

Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

Способы регулировки оконной системы

Среди основных неполадок числятся:

1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
3. Неплотное прилегание створок – это регулируется цапфами.
4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
6. Поломка оконной ручки – только менять.

Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

Рекомендации по регулировки пластиковой двери балконного блока

Отличия Maco, Roto и Siegenia

Еще в далеком 1935 году появилась Рото фурнитура (Roto), которая позволяла не только поворачивать створку, но и откидывать ее. Сегодня на рынке представлены многочисленные названия производителей, изготавливающих такие механизмы.

Особых отличительных характеристик у изделий всех 3 фирм нет

Если не считать того, что у Мако большое внимание уделяется разработке стильных ручек

Особенности фурнитуры Roto:

1. Плоский запорный язычок позволяет распределить усилие на всю поверхность касания на ответные части. При этом угол захода составляет 45° (у роликового — 70°), благодаря чему снижается уровень прикладываемых усилий и трение при закрывании.
2. Универсальные ответные планки имеют одинаковые оси шурупов, что позволяет производить взаимозаменяемость системами разной функциональности.
3. Независимо от габаритов окна, изделия Рото обязательно включают средний запор для дополнительного прижима створки.
4. Ножницы обеспечивают открывание в 2 диапазонах.
5. Поворотно-откидной механизм способен выдержать вес створки до 100 кг.
6. Петли не выступают за края полотна, улучшая внешний вид окна. Они являются универсальными, с одинаковым рисунком крепления, обеспечивают торможение при повороте, исключая риск захлопывания.
7. Регулировка фурнитуры Roto незначительна и производится разными ключами.

Особенности фурнитуры Siegeniа:

1. Неизменное высокое немецкое качество, обеспечивающее простое открывание и закрывание, надежность и безопасность.
2. Штифты петлевой группы входят в армирование и предотвращают провисание полотна.
3. Петли оснащены полимерными втулками, которые исключают трение металлических элементов, их износ и создают торможение окна.
4. Ножницы имеют штифт распределения нагрузки по всей ширине механизма, фрикционную втулку, не дающую створке захлопнуться под воздействием сквозняка в откинутом положении, и блокиратор ошибочного действия.
5. Все элементы покрыты тройным защитным слоем от коррозии, что существенно увеличивает срок службы механизмов.
6. Для высоких створок предусмотрено устройство дотяжки, интегрированного в ножницы, а пружинный компенсатор исключает вибрацию при проветривании.
7. Универсальность компонентов позволяет проводить дооснащение даже после установки стандартных комплектов.

Особенности фурнитуры Maco:

1. Универсальный шаблон сверления и крепления для петлевых групп и ножниц.
2. Встроенный блокиратор ошибочного открывания.
3. Полная совместимость стандартных ножниц с арочными и трапециевидными створками.
4. Для регулировки необходим универсальный ключ, который подходит для всех групп механизмов.
5. Готовые комплекты и выбор фурнитуры дает возможность подобрать механизм для различных способов открывания. Большой ход цапф позволяет регулировать створку в широком диапазоне.

Регулировка и ремонт

Чтобы увеличить срок эксплуатации, необходимо проводить техническое обслуживание для предотвращения серьезных поломок. Чаще всего, проблемы возникают с регулированием створок.

В результате частого открывания и закрывания створок, они начинают провисать. Вследствие этого, они могут задевать раму при открывании. Если не обращать внимания на эту проблему, фурнитура может со временем выйти из строя и придется заменять окно.

Поэтому, нужно заранее выполнять регулировку системы и смазывать механизмы. Это можно выполнить своими руками без привлечения специалистов.

Выполняют регулировку при смене сезонов, и если прилегание створок не достаточно плотное. В последнем случае, сквозь неплотное прилегание, холодный воздух и пыль проникают в помещение.

Как произвести самостоятельно?

Необходимые инструменты:

• отвертки разных размеров;
• шестигранники;
• ключи-звездочки;
• плоскогубцы;

Регулирование системы проводят в следующей последовательности:

1. Открыть окно.
2. Вверху торцевой части находится регулировочный винт.
3. Нужно вставить в винт шестигранник и повернуть в нужную сторону, вращение по часовой стрелке приведет к подниманию створки, в обратную сторону – к опусканию. Если в результате проведенных манипуляций положение не изменилось, следует вернуть все на свои места и выполнить другой вариант корректировки.

Еще один вариант корректировки:

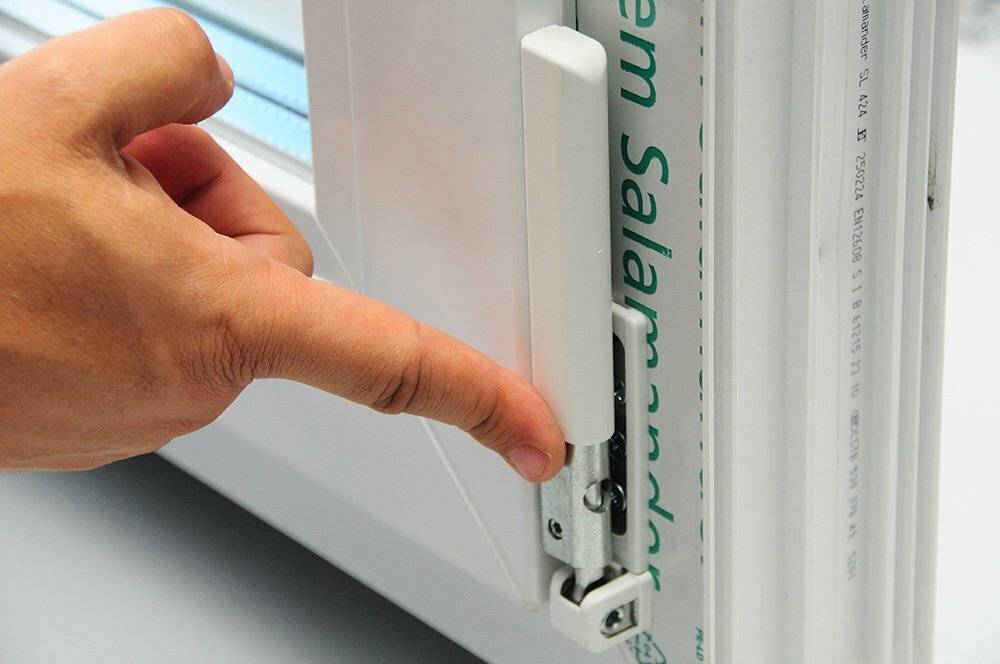

1. Нужно снять пластиковую накладку с нижней петли.
2. Аккуратно повернуть регулировочный винт. Движение по часовой стрелке поднимает механизм, в обратную сторону – опускает его.

После этого, следует проверить закрывание створки. В результате регулирования верхнего и нижнего механизмов, устраняется трение элементов.

Регулировка при смене сезонов выполняется для обеспечения плотности прилегания к раме. На торцевых сторонах створок есть эксцентрики – это элементы, позволяющие изменять уровень прилегания.

При монтаже окон, устанавливают среднее положение эксцентриков, оно считается универсальным для любых погодных условий. Для регулировки нужны плоскогубцы или шестигранники.

В некоторых случаях производят регулировку со стороны навесов.

Здесь есть два варианта в зависимости от типа открывания:

1. Если распашной вариант – то регулируют винт на нижней петле.
2. При поворотно-откидном открывании необходимо регулировать верхнюю петлю.

Как смазать петли?

При частом открывании и закрывании, детали петель трутся друг о друга. В результате, они могут стачиваться, что в дальнейшем скажется на технических характеристиках окон.

Это шум или скрип при движении створок, недостаточно плотное примыкание к раме, что нарушает звуко-, теплоизоляцию. Чтобы предотвратить эту проблему, нужно периодически смазывать петли. Для этого используют техническое, минеральное или синтетическое масла.

Смазывать рекомендуется один раз в год. Сначала, поверхность необходимо очистить, затем, нанеси несколько капель масла.

Вопрос регулировки

Случаи необходимости регулирования:

1. При старой и изношенной конструкции.
2. При неправильно установленных окнах.
3. При недостаточно плотном закрытии створки.
4. При провисании створки окна.
5. При изменении формы оконной створки или рамы из-за монтажной ошибки.
6. При протекании или промерзании створки.

Инструменты необходимые для регулировки:

• разноразмерные отвертки;
• шестигранники;
• ключи с формой звезд;
• плоскогубцы.

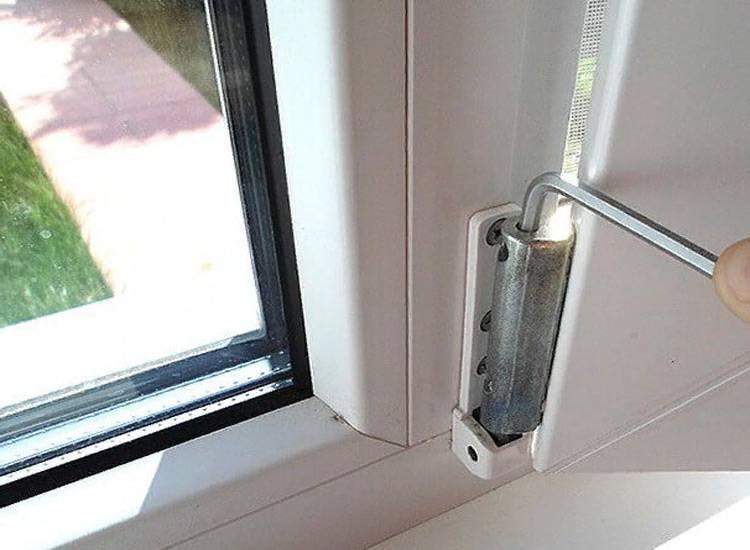

Горизонтальная регулировка производится на петлях створки с выемкой под шестигранник. При открытом положении оконной конструкции шестигранник вставляется в выемку и производится его вращение по часовой стрелке.

В результате створчатая конструкция отходит и происходит опускание ее противоположной стороны. Регулирование нижнего навеса осуществляется извне при оконной конструкции, находящейся в закрытом состоянии. Его сдвиг осуществляется не больше 2 мм.

Вертикально регулировать возможно с помощью навесной петли, расположенной снизу. Начало — откидывание колпачка. При вращении шестигранника по часовой стрелке происходит поднятие створчатого элемента, а против — его опускание. Допустимо отрегулировать окно всего на 2 мм.

Для ее прижатия к раме сдвиг эксцентрика производится по часовой стрелке, для ослабления — против. Для изменения состояния эксцентриков, которое одинаково для каждого из них, достаточно поворота на 2 мм.

Определение плотности прижатия делается риской. При ее направленности к уплотнителю – плотный прижим. При ее направлении от уплотнителя — ослабленный прижим.

В зависимости от типа профиля для поворота эксцентриков можно воспользоваться гаечным ключом или плоскогубцами. Возможен и прижим пластинами.

В этом случае механизм прижима с язычком находится со стороны петель. При выдвинутом язычке створка прижимается к раме. При расположении петель слева для прижатия вращение ключа осуществляется против часовой стрелки, при правом расположении — вращение по часовой.

Регулировку рекомендуют осуществлять в весенний и осенний периоды. Весной воздушные потоки проникнут в комнату и уменьшат нагрузки на механизм окна. Осенью – это избавит от сквозняков.

Проведение регулировки правильнее производить по 3-ем плоскостям, чтобы распределить массу по периметру створки и обеспечить прилегание уплотнителя.

Не закрывается верхний угол

Верхняя часть, расположенная над ручкой, может не закрываться по следующим причинам:

• Створка провисла. В этом случае провис не настолько критичный, как в описанном выше случае, и нижняя часть может становиться на свое место. Однако верхние цапфы будут задевать ответную планку, что обычно сопровождается характерным стуком при попытке закрыть окно. Регулировку выполняют в зависимости от установленного механизма. В некоторых случаях достаточно слегка подкорректировать положение ответной планки: отпустить крепеж, чуть опустить и зафиксировать. Фурнитура Roto дает возможность настройки угла наклона створки.
• Некорректно работает верхний навес. Такое часто встречается у механизмов Aubi. Петля прокручивается, из-за чего угол створки сверху ручки полностью не прижимается. Ее можно провернуть вручную в исходное положение и закрыть окно. Однако это будет только временное решение, поскольку в скором времени ситуация обязательно повторится. Компания Aubi свернула производство, поэтому скорей всего придется менять механизм на новый.

Регулировка

После установки полотен, делается подгонка петель. Она выполняется в нескольких направлениях. Для этого ослабляются или затягиваются специально установленные регулировочные винты, находящиеся на корпусе детали. Регулировка выполняется в следующей последовательности:

• для установки горизонтального направления поворачивают верхний винт;
• подгонка прижима, а также установка точного зазора между дверным блоком и полотном выполняется поворачиванием нижнего винта;
• положение полотна по вертикальной оси устанавливается средним винтом, вращая его в разные стороны регулируют точную вертикаль.

Чтобы установить ввертные петли придерживайтесь вышеописанной технологии. Однако такие конструкции сложно установить простому человеку. Здесь требуется особый подход и специфические знания. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Они выполнят работу с высоким качеством и надежностью.

Краткий обзор одной из популярных моделей ПВв-1 посмотрите в видео.

источник

Ремонтируем фурнитуру в старых ПВХ окнах

Регулировка верхней петли и ножниц окон ПВХ

Оконную створку и накладки нужно снять с обеих петель. С верхней петли выбейте ось, посредством удара сверху, а с нижней – выньте с помощью плоскогубцев. В этом деле лучше, если помощник будет придерживать тяжелую створку. После снятия створки с петли, следует уложить ее на стол. После чего снимается ручка.

Далее, по периметру оконной створки следует выкрутить шурупы, на которых закреплена фурнитура. После этого следует из паза достать механизмы, а дальше фурнитуру лучше переложить на стол. Используя кисточку, следует промыть каждый элемент, макая ее в ванночку с промывкой.

После промывки следует дождаться полного высыхания всех элементов. Можно воспользоваться дополнительно феном, велонасосом. После этого, смазку для окон, которой необходимо предварительно запастись, нужно смазать все детали, поддающиеся трению и передаточные элементы.

После, можно смело устанавливать фурнитуру на место, прикручивая шурупами, поставить ручку, смазать петли. Конечный этап – навешивание створки.

Как устранить повреждение и поломку замка

Механизмы замков чаще всего используются в оконных конструкциях, установленных в комнатах маленьких детей. Делается это для обеспечения усиленной безопасности. Механизм замка, установленный на оконную фурнитуру, хорошо защищает от опасных ситуаций и несчастных случаев. Ремонтировать его требуется, если возникает:

• механическая неисправность;
• обнаружение производительного брака.

Смена замка гораздо экономичнее, чем замена всей фурнитуры оконной конструкции. Вовремя выполненный ремонт фурнитуры пластиковых окон помогает конструкции вернуть изначальное функционирование.

Заказать замену фурнитуры в пластиковых окнах

в компании Тепло Дома, Москва

Проконсультируйтесь со специалистом, потому что в Вашем конкретном случае есть много тонкостей и нюансов.

Позвоните +7 499 3504609 или нажмите на кнопку он-лайн консультанта в правом верхнем углу экрана ►

Спасибо, мне всё понятно, и я хочу заказать замену оконной фурнитуры в Москве или Московской области!

Петли можно назвать слабым местом пластиковых окон. Они относятся к фурнитуре и рано или поздно потребуют замены. Небольшой сквозняк также может быть предвестником износа петель. В некоторых случаях будет достаточно простой регулировки. Но, если она не помогла – придется менять петли. Причины поломки бывают самые разные, основные из них изложены ниже:

Из какого материала изготовлены петли?

Петли приходят в негодность даже, если это изделия известных производителей. Рассматриваемый элемент, собственно, как и ручки, а также запорные системы – держат пальму первенства по частоте поломок. И здесь нет ничего удивительного, ведь на петли приходится основная нагрузка. Но, замена петель не является финансово затратным и сложным процессом.

Изготовление петель основано на металлических сплавах, нередко используется нержавейка, а где нагрузка наиболее высока – применяют тефлон. Петельный механизм на пластиковых окнах состоит из двух частей:

В принципе, петли на пластиковых окнах ничем особенным не отличаются от обычных петель, которые часто встречаются. Единственное отличие – это возможность регулировки. Она позволяет сдвигать окно в любом направлении. Замена петель требуется в нескольких случаях.

Порядок замены петель Приступая к замене петель, специалисты соблюдают определенную последовательность.

На пластиковых окнах, петли – это механизм, который обеспечивает надежное соединение створки с рамой.

Петли – это разновидности фурнитуры для окон, они нужны для открывания, закрывания створок и обеспечивают плотное прилегание к раме.

Петли для окон из пластикового профиля от современных производителей предотвращают провисание створки окна, обеспечивают плотное прилегание к уплотнителю, что предотвращает сквозняки.

Изготавливают их из алюминия, стали или латуни, с отделкой из высокопрочного пластика. По технологии производства, они бывают прессованные и кованные, последний вариант намного прочнее.

При выборе петель, необходимо обратить внимание на следующие характеристики:

1. Вид материала.
2. Расчетная нагрузка.
3. Материал и диаметр оси.
4. Дополнительные возможности – диапазон регулирования, защита от взлома.

Цвет петель можно подобрать соответственно цвету профиля.

Петли являются основой для различных вариантов открывания – распашного, откидного, поворотно-откидного, штульпового.

Они обеспечивают:

1. Равномерное распределение динамической и механической нагрузки.
2. Простоту эксплуатации.
3. Бесшумность открывания.

Они выдерживают нагрузку в зависимости от конфигурации окна, от 80 до 150 кг. Качество петель влияет на уровень звуко- и шумоизоляции и предотвращает теплопотери.

Настройка по горизонтали и вертикали

По горизонтальной стороне створка подлежит регулировке в случае скоса рамы, спровоцированной усадкой конструкции, неправильным открытием окошка или ослабленных креплений элементов фурнитуры. Для устранения проблемы необходимо в верхнюю оконную петлю вставить шестигранный ключ, поворачивая по часовой стрелке до момента, пока створка не отдалится на достаточное расстояние.

Регулировка верхнего навеса

При этом нижняя часть противоположно стоящего элемента должна заметно опуститься. Регулировка нижней петли осуществляется с внешней стороны. Сдвиги составляют в среднем 2 мм.

Схема основных точек коррекции положенияКорректировка высоты расположения створки

Регулирование пластиковых конструкций должно происходить плавно, чтобы механизмы сдвигались не более чем на 1 мм в один подход.

Оконные петли

Классификация по месторасположению:

• Верхние;
• Нижние.

Классификация по назначению:

• Поворотные – обеспечивают наружное и внутреннее открывание;
• Откидные – обеспечивают верхнее открытие;
• Накладные – усиленные для достаточно весомых конструкций механизмы.

Классификация по размерности:

• обычные, идущие по стандарту;
• малогабаритные;
• больше обычных.

Классификация по регулируемости:

• Регулируемые. Предпочтительнее из-за возможности провисания створки со временем под собственной тяжестью, а это будет способствовать трудному их закрытию и плохо скажется на плотности прижима.
• Нерегулируемые.

Классификация по используемому сырью изготовления, которое должно выдержать нагрузку створки и избежать ее провисания:

• Латунь;
• Алюминиевый сплав;
• Сталь, покрываемая гальванизирующим составом для ее защиты от коррозии.
• Декорирующий пластик в качестве петельной планки.

До приобретения петель учитывается тяжесть каждой створки, достигающая до 180 кг. Расчет тяжести створки включает в себя весовые показатели следующих составляющих: стеклопакет, профиль и фурнитура.

По типу классификация петель производится на:

• Скрытые – их установка производится в толщине профиля – более тепло- и шумо-изолированы;
• Открытые – их установка производится на внутренний профиль и закрываются для красоты накладкой из пластмассы;
• Частично сокрытые для необычных конструкций небольшого размера поворотно-откидных окон.

Преимущества скрытого варианта:

• Герметичность обеспечивается благодаря дополнительному прижиму створчатой конструкции.
• Надежность от взлома на петле, расположенной снизу.
• Позволяют избежать образования сквозняков благодаря замкнутости резинового оконного уплотнения, которое не пропускает воздушные потоки с улицы.
• Лаконичный и стильный дизайн благодаря их встраиваемости в фальц створки.
• Возможность легкой установки и управления жалюзи или роллетов, благодаря наличию свободного места из-за смещения створки к центру от оконной плоскости при ее открытии.
• Нет надобности в петельных заглушках.
• Доступность всех видов открывания с увеличением светового проема благодаря увеличенному углу поворота до 100 градусов.
• Наличие специальных паз с возможностью дополнительного смазывания деталей, уменьшая износ механизма.

Недостатки скрытого варианта:

• Выдержка нагрузки только до 100 кг.
• Дороговизна.

Снаружи механизмы из стали закрываются декоративными накладками, чья функция заключается в:

• Защите петель от строительного мусора и пыли.
• Защите петель от проникновения внутрь влаги и, соответственно, от ржавчины;
• Сокрытии непривлекательных деталей;
• Цветовом сочетании с окном благодаря их богатой расцветке.

Классификация накладок по материалу изготовления:

• ПВХ изделия;
• Стальные, ламинированные в определенный цвет или приобретающие цвет благодаря порошковым красителям.

Полный демонтаж

Если недостаточно просто снять створку пластикового окна своими руками, можно попытаться снять его целиком. Если вам требуется, чтобы демонтированное окно осталось неповрежденным, рекомендуется нанять для этого специалистов; если целостность стеклопакета не имеет значения, можно попытаться

Прорезаем монтажную пену

снять его своими силами. Сложность заключается в том, что при отсутствии опыта монтажники очень часто ломают сам оконный блок, а его замена дорого стоит. Существует риск уронить конструкцию на улицу.

Для демонтажа потребуется:

• Снять оконные створки.
• Распилить раму.
• Снять ее.
• Удалить отлив.
• Снять подоконник.

Как снять пластиковое окно с петель и как снять створку пластикового окна, читатель уже знает. С распиливанием рамы дела обстоят сложнее. Каждый пропил делается ручной пилой, для этого лучше использовать пилку по металлу. Учтите, что работа пыльная, будет много мелких частиц.

Пропилы помогут легко демонтировать раму, после того как они будут сделаны, конструкцию можно будет поддеть ломом и вытянуть. Перед этим необходимо срезать всю монтажную пену, которая удерживает окно; если рама прикручена, заметить это можно, открыв створку, крепления предварительно выкручиваются. Можно попытаться достать раму без пропилов. Это значительно сложнее, но есть шанс, что конструкция останется целой и пригодится для установки где-то еще.

Регулировка нижней петли по горизонтали

Разобравшись с регулировками по вертикали, следует настроить петли в горизонтальной плоскости. Такая необходимость возникает, если створка задевает раму сбоку.

Проблему можно решить так:
1. Открыть окно. Если откосы мешают регулировке, створка должна быть открыта полностью. В этом случае петли регулируются с обратной стороны.

С обратной стороны тоже есть винт

2. Повернуть шестигранный ключ. Если створка цепляет раму слева внизу, вращение выполняется по часовой стрелке. При слишком плотном прилегании к петле – против часовой.

3. Продолжать поворачивать ключ, пока створка не начнёт прижиматься к петле и нормально закрываться. Через каждые пол-оборота проверять плотность закрывания.

Иногда на нижних петлях устанавливается винт, позволяющий отрегулировать прижим снизу. Для регулировки тоже применяется ключ. Степень прижима выбирают по сезону.

Этот винт регулирует силу прижима нижнего угла створки. Бывает не на всех окнах.

История появления

О пластиковых окнах советские люди впервые узнали в 80-х годах прошлого века. В Союзе поливинилхлоридные (далее – ПВХ) окна на тот период времени не производили – это были единичные поставки из Германии. Люди быстро сумели оценить преимущества пластика перед деревянными рамами, и в начале 90-х годов, на основе профиля, завозимого из Германии, стали производить пластиковые окна и у нас. Первые такие изделия стоили безумно дорого, они были доступны далеко не для всех.

Со временем основные элементы ПВХ-окон научились изготавливать и отечественные производители, составившие достойную конкуренцию своим немецким коллегам.

В борьбе за покупателя конструкция пластиковых окон постоянно совершенствуется и претерпевает различные изменения. Зачастую правильное обслуживание пластиковых окон может осуществить лишь досконально знающий их конструкционные особенности специалист.
