Как сварить печь для бани самостоятельно?

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

• Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
• Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
• Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
• Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Особенности изготовления печи для бани с баком для воды

Используемая для мытья вода в русской бане подогревается на печи. Приступая к самостоятельному изготовлению изделия, следует определиться с его конструктивными особенностями. Печь для бани бывает со встроенным и навесным баком для воды. Каждый вид имеет свои преимущества и недостатки. Предлагаем познакомиться с особенностями подобных изделий более подробно.

Бак необходим для нагрева воды

Печка в баню с навесным баком для воды

Навесной бак – герметичная ёмкость с крышкой. Последняя может быть откидной либо съёмной. Для набора воды предусматривается специальный кран. Крепится навесной бак для воды на печку в баню сбоку либо на заднюю стенку. В качестве крепёжных элементов могут использоваться крючки из нержавеющей стали. Однако чаще всего их просто приваривают.

Печка с навесным баком

Печь со встроенным баком для воды

Железная печь для бани может иметь встроенный бак, внутри которого находится горячая труба, обеспечивающая нагрев воды. Предпочтение подобным конструкциям отдаётся по нескольким причинам:

• для нагрева воды используется тепло, ранее выходившее за пределы строения;
• требуется меньше времени на нагрев воды до желаемой температуры;
• трубы дымохода служат намного дольше.

К недостаткам стоит отнести сложность монтажных работ и контроля уровня воды.

Печка со встроенным баком

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

• Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
• Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
• Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Конструктивные особенности печки для бани

Печи из железа отличаются конструкцией, тип которой определяется чертежом.

Выделяют такие разновидности:

Устройства с закрытой конструкцией	Компактные, экономные. Чтобы повысить показатель теплоемкости, установки  обкладываются огнеупорным кирпичом красного цвета как снаружи, так и изнутри. Материал фиксируется при помощи металлических скрепов. Решетка для камней располагается в средней части конструкции.
Устройства с открытой конструкцией	Имеют небольшой бак и открытую каменку. Устанавливаются в парном помещении, чтобы быстро и качественно прогреть его. Оцинкованная крышка, которой накрываются камни, необходима для большей эффективности конструкции.
Конструкции комбинированного типа	Отличительная черта – присутствие  топливника, оснащенного задвижками в количестве двух штук, поддувалом, решеткой, парой патрубков различного диаметра (10см и 14см). Для подобных установок используются листы, изготовленные из высококачественной стали.  Толщина железа достигает 5мм.

Железная печь в баню может включать в себя топочный корпус, расположенный горизонтально либо вертикально по отношению к полу, две камеры с вертикальной загрузкой и каменку расположенную внутри конструкции. Печка для бани из железа может быть трехкамерной, с горизонтальной дровяной загрузкой, водным баком, каменкой.

Вертикальная топка дает возможность сэкономить больше свободного места в парилке, однако дрова горят непродолжительное время и их придется постоянно подбрасывать, дабы поддерживать необходимую температуру окружающего воздуха. Горизонтальная топка обладает значительными габаритами, занимает существенное свободное пространство, однако дрова сгорают медленнее. Устройства такого плана устанавливают за пределами парилки (в предбаннике), поэтому существует реальная возможность отапливать одновременно оба помещения.

Печь на дровах для бани своими руками

Чтобы смастерить печь для бани из металла своими руками, необходимо нарисовать чертеж или подобрать уже готовый. На рисунке ниже представлен самый простой вариант отопительного агрегата для бани. Обозначения:

1. Выдвижной зольник с дверцей поддувала.
2. Корпус из металла.
3. Топка.
4. Решетка.
5. Каменка.
6. Труба.

Самый простой в изготовлении чертеж печи горячего типа

Сооружают печь для бани из нержавейки, листового металла или трубы.

Предварительная подготовка металла

Для изготовления понадобится лист стали Ст3 толщиной 5-6 мм. Ширина изделия 60 см, длина 90 см, высота 80 см. Она с легкостью поместится даже в самой маленькой бане.

Для патрубка потребуется труба сечением 11,5 см. Длина зависит от предпочтений хозяина. Если планируют устанавливать водонагревательный бак, то отрезок берут длиннее.

Швы специалисты рекомендуют сваривать на металлический профиль 30*30*3 мм. Он подойдет для укладки колосника и решетки под каменку.

Сваривание печи

Дверца под зольник имеет размеры в 2-2,5 раза меньшего, чем отверстие топки. Между зольником и топочным отсеком устанавливают колосники из чугуна.

Чугунные колосники устанавливают между зольником и топкой

Если нет готовых колосников, сварить их можно из арматуры сечением 10-12 мм по размеру отверстия зольника на расстоянии между прутами 10 мм

Сварной колосник из прута арматуры сечением 10 мм

Самый верхний сектор – каменка. К ней подходит патрубок, через который отводятся продукты сгорания из топки.

К корпусу крепят петли для дверей зольника и топки. Также приваривают щеколды-задвижки.

В каменке 1/3 задней части заваривают металлическим листом 30*60 см, в центре которого размещается отверстие для патрубка. Его приваривают к отсеку и опускают на 12 см.

Внимание! На чертеже не нарисована крышка для каменки. Ее необходимо изготовить для отвода продуктов горения в дымоотвод

Из металла толщиной 1 мм изготавливают крышку, которой необходимо накрывать устройство обогрева во время топки. Крышка должна полностью перекрывать каменку и заходить на 0,5-1 см на края печи. Она не даст камням быстро остыть, и тепло в парилке будет оставаться дольше. Крышку снимают во время проведения банных процедур.

После того как все элементы сварены, швы тщательно зачищают от заусенцев. Снаружи металл покрывают жаростойкой краской или лаком для печей и каминов.

Подготовка места для установки печи

Под обогреватель из металла не требуется обустраивать основательный фундамент как под кирпичного собрата. Достаточно соорудить любое основание из жаропрочного материала:

• железобетонная плита;
• огнеупорный кирпич;
• лист металла.

В месте, отведенном под устройство для отопления, делают заглубление на 50 см. Засыпают на дно песок и щебень по 10 см высотой. Укладывают гидроизоляцию из рубероида. Заливают основание бетонным раствором или укладывают железобетонное перекрытие.

Обустройство основания для печи из металла для бани

Поверх бетонного основания укладывают второй слой рубероида и выполняют кладку из огнеупорного кирпича в 3 ряда. Подготовленное основание под печь должно сравняться с чистовым полом в бане.

Сборка и установка банной печи

Устанавливать агрегат на бетонное основание специалисты не рекомендуют, т. к. от перепада температур и постоянной влажности оно потрескается и потеряет прочность. От стен агрегат возводят на расстоянии 20 см. На стене крепят жаропрочный материал:

• щит из нержавеющей стали;
• фольгированный теплоизолятор на основе минваты;
• обкладывают жаропрочным кирпичом.

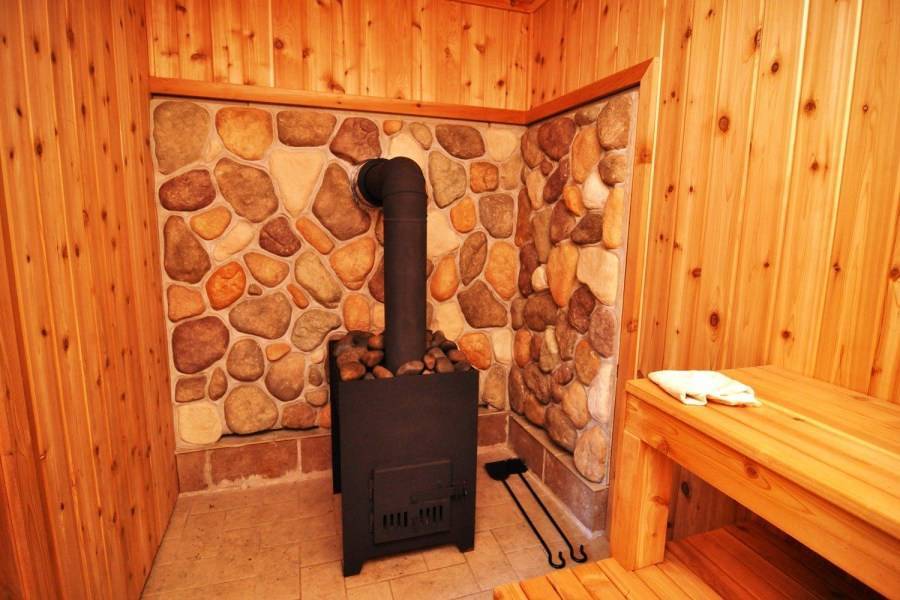

Готовую конструкцию устанавливают на подготовленное основание. Монтируют патрубок. Подводят дымоотвод.

Декоративная отделка банной печи

Для поддержания температуры в бане более длительное время металлическую конструкцию облицовывают кирпичом глиняным раствором. Также такой прием позволит меньше обжигаться о стенки печи.

Вариант обкладки печи из металла для бани кирпичом

Между обогревателем и кирпичной кладкой оставляют расстояние 10 см для циркуляции воздуха. Этот прием позволит создать конвекционный поток для быстрого обогрева парилки. В кирпичной кладке предусматривают окошки, чтобы металл не подвергался коррозии.

Схема обкладки металлической каменки кирпичом

Внимание! Кирпич укладывают на глиняно-песчаный раствор, т. к

цементные смеси не выносят влагу и температуру и быстро потеряют прочность.

На финальной стадии укладывают камни в каменку. Для средней печки потребуется 50-80 кг, фракцией 5-15 см. Природные булыжники округлой формы разного размера обеспечат лучшую теплопроводность.

Схема правильной укладки камней

Лучшими камнями для бани считают жадеит, базальт и талькохлорид.

Как правильно укладывать камни в банную печь:

Печь-буржуйка длительного горения

Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.

Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.

Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.

Основная схема

Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.

Содержит следующие конструктивные элементы:

1. Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
2. Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
3. Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.

Мнение эксперта
Левин Дмитрий Константинович

Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.

Как делать дверцу

Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.

Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.

Поворотную рукоятку щеколду легче всего сделать с наружной стороны.

Самодельная система дожига вторичных газов

Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.

Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:

1. Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
2. Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.

Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.

Практические советы и реальные фото готовых печей

Мастер или начинающий — каждый может включить фантазию и придумать свой способ улучшить сделанную своими руками печь для бани. Такая коррекция может затрагивать габариты печи или полностью пересматривать особенности конструкции отопительного устройства.

Предоставим несколько полезных советов, чтобы вы смогли определить для себя наилучший вариант и сделать подходящую печь для бани на дровах.

Ножки изделия лучше всего сделать как продольные салазки. Этот прием поможет избежать чрезмерного давления на напольное покрытие, за счет равномерного распределения веса печки на несколько досок пола. Это имеет смысл, так как помимо веса самой печи, на пол давит еще вес камней и воды в резервуаре. Ножки можно сделать из любого попавшегося под руку металла с нужными размерами. А сами салазки делают из угольника. Лучше не делать салазки слишком большими, так как они будут выступать за поверхность печки и вы можете споткнуться и травмироваться.

Дно и бока печи выкладывают огнеупорными кирпичами, так металлические стенки нагреваются меньше и тепло в печи будет дольше задерживаться. Кирпичи для таких целей бывают разные: тяжелые (которые проводят тепло) и легкие (они изолируют тепло). Изолирующие используют в основном для печей плавильного типа, чтобы высокая температура внутри конструкции не переходила на поверхности (они могут быть при этом совершенно холодными). Это отдельно указываем, чтобы вы не ошибись при выборе материала. Легкие изолирующие кирпичи не для банной печи. Если планируете повысить теплопроводность конструкции таким способом, не забудьте учесть для них место в топке.

Дверцы можно делать из оставшихся от вырезания отверстий частей металла. Чтобы получить пригодные к дальнейшему использованию куски металла, при вырезании старайтесь ровно вести срез, а чтобы сократить ширину разреза применяйте диски маленькой толщины. Такие диски добавляют трудоемкости процессу, но это “окупается” за счет сэкономленного времени на изготовление дверки впоследствии. Расход металла, соответственно, меньше. Сами дверки будут немного меньше отверстий под них, даже при минимальной толщине диска для резки. Чтобы не допустить проваливание их внутрь при закрытии делаем упоры. Подойдут небольшие металлические полоски, которые привариваются с обратной стороны прорези. Чтобы этим приемом еще и увеличить герметичность дверцы, приварите упоры не единично, а по периметру отверстия для дверцы.

Емкость для воды лучше изготовить из нержавеющей стали. Для сваривания такого металла потребуются соответствующие электроды. Для сваривания нержавейки требуется опыт, так как процесс сложнее обычной сварки. Ток нужно настраивать специально под нержавеющую сталь.

Чтобы обезопасить себя и детей от случайного прикосновения к горячей печи, установите защитное ограждение вокруг конструкции печи. Оно может быть прикреплено к самому устройству или быть переносным. Главное, чтобы ограждение создавало безопасные условия для пользования баней.

Ваша печка не дает столько тепла, сколько хотелось бы? Все можно исправить. Чтобы увеличить количество тепла, поставляемого печью, нужно добавить площади самой конструкции. Можно к бокам конструкции приварить пластины из металла. Они будут своеобразными радиаторами, дополняющими количество тепла, исходящего от печи.

Еще один способ добавить тепла: берем две изогнутые трубы с большим диаметром (около 50 см) и привариваем их по обеим сторонам печки так, чтобы один конец смотрел вниз (и был ниже печки), а второй вверх (выше конструкции). За счет этого приема из-за разности в температурах внутри труб, воздух снизу (холодный) будет втягиваться внутрь, а сверху выходить горячим.

Дверь топки лучше дополнить устройством для регулировки подачи потоков воздуха. Легче всего сделать его из куска трубы. Для этого берем металлическую трубу небольшого размера (до 10 см) и кусочек листового металла. В двери делаем отверстие по диаметру трубы и вырезаем из листа металла круглую деталь, которая будет немного меньше диаметра. Сверлим в трубе два отверстия на одном уровне по оси трубы. Расстояние между ними должно быть равно больше половины самого диаметра, иначе потоки воздуха будут проходить хуже. В отверстия продеваются кусочек катанки подходящего размера. Верхний край загибается как ручка. Кружок, который мы ранее вырезали из листа стали, привариваем к краю катанки.

Это только часть приемов, которые применяют, изготавливая самодельные печи для бани. Фантазируйте, воплощайте и делитесь новыми методами улучшения со своей практики.

Печки для бани из металла

Металлические печи для бани принято делить на два типа – чугунные и стальные сварные.

Чугунные печи для бани

Чугунные печи для бани можно только купить. Тем не менее для них можно самостоятельно сделать много дополнительных элементов. К примеру, печи для бани с баком для воды не всегда имеются в продаже. Бак можно сделать и самому, и прислонить к стенке печи.

Главное, чтобы это не была стенка топки или каменки – в этом случае камни будут плохо греться. Вода быстро нагреется, и будет иметь температуру от 60 до 90 градусов. Вполне достаточно для комфортного мытья. Подробнее про бак для чугунной печки будет рассказано .

Чаще всего печи из металла твердотопливные. Они используют для создания тепла уголь или дрова, реже – торфяные брикеты.

Дровяные печи для бани не требуют каких-то специальных устройств в топке, если используются не очень часто. А вот для угля металлическая топка не подойдёт – её нужно футеровать огнеупорным кирпичом.

Будет лучше, если в любом случае железная печь для бани имеет футерованную топку. Это продлит срок её службы.

Стальные печи для бани

Банные печи своими руками из металла можно сделать только сварными. Это значит, что вам потребуется как минимум сварочный аппарат, а лучше – умение выполнять сварные работы. Если вы не обладаете этими навыками – можно пригласить сварщика.

Также вам будет необходим материал. Наилучшим вариантом для печей будет котельное железо толщиной от 5 до 10 мм. Железо меньшей толщины использовать не рекомендуется – печь быстро придёт в негодность, сначала топка, затем – обороты и дымоход.

Посредственное качество сварки – главный дефект, которым могут обладать металлические печи. Своими руками редко кто сможет выполнить сварку нормально, желательно обратиться к специалисту подходящей квалификации.

Если получилось сварить печь – попробуйте сварить бак. Он не должен иметь течей. Бак обязательно снабжают отверстием с крышкой наверху для заливки воды и краником внизу. Отверстие должно быть удобным, чтобы через него прочищать бак. Крышка должна плотно прилегать.

Краник должен стоять так, чтобы сливать по возможности больше воды из бака, то есть ввод должен быть как можно ниже. Краник также желательно делать съёмным, для возможности чистки. То есть в бак вставляется только штуцер, к которому прикручивают краник. Удобнее всего использовать шаровый кран.

Металлические банные печи могут иметь горячую наружную поверхность. Касание такой печи приведёт к ожогу. Обязательно надо ставить защитный экран из кирпича, который предохранит людей в бане от касания печи. Или просто расположить печь так, чтобы в парную выходила только каменка – но в этом случае будет страдать нагрев, печь не будет отдавать тепло в помещение, если в него не выходят её поверхности.

Дымоход для банной печи из металла также обычно металлический. Его можно делать из труб, сварным. Но при начале топки, особенно в холодной бане, печка будет плохо дымить и разгораться. Разумнее всего делать дымоход из системы сэндвич-труб. Такие системы имеются в продаже. Если же купить их не удастся, вначале прогрейте дымоход, сжигая лучинки в печи в течение не менее получаса, и только затем начинайте топить печь как положено.

Печь из металла – современность и качество

Для кого-то кройка и варка металлоконструкций куда более простое занятие, чем кладка кирпича. Использоваться в работе могут: стальные листы, трубы и т.д. Достаточно будет их разрезать, а при сборке металлические печи состоят из тех же функциональных частей, что и кирпичная. Естественно, отличается конструкция и с эстетической точки зрения. По чьему-то мнению более оригинально на фото и при визуальном осмотре выглядит кирпичная кладка, а кому-то больше нравятся металлические конструкции более современного вида.

Печная топка в металлической конструкции со временем приобрела определенные изменения. Называются они теперь газогенераторными и работают по следующему принципу: в одном отсеке сжигается топливо, а во втором сжигают продукты его сгорания. В связи с такой двухэтапной обработкой топлива можно увеличить производительность печи примерно на 20 процентов.

Самый большой недостаток, которым обладают металлические банные печи, – это чрезмерное нагревание элементов, а потому безопасность эксплуатации такой конструкции снижается. Исправляется этот недостаток путем обкладки печи специальным огнеупорным кирпичом, либо, сделав навес стального экрана (конвектора), который позволит распределить горячие воздушные массы равномерно по всей парной и другим помещениям бани. Благодаря тому, что топка будет остывать под воздействием комнатного воздуха, а не различных охлаждающих установок, предельная длительность ее эксплуатации увеличится.
