Как установить и подключить интернет розетку, телевизионную розетку и телефонную

Наращивание кабеля

При организации точки вывода сетевого сигнала (розетки «Lezard» с разъемом RJ45, например) возможны ситуации, когда имеющийся провод требуется нарастить. Подобная проблема нередко возникает, если нужно удлинить линию до лоджии или балкона. Вариантов решения этого вопроса (присоединения отрезка кабеля) существует несколько. Это:

1. Использование электрического паяльника.
2. Применение специального разъема.
3. Обыкновенная скрутка.

Наиболее подходящий для домашних условий способ – это применение метода пайки, позволяющее обойтись без трудоемких операций по организации коннекторного соединения. При этом каждая из жил сначала припаивается к своему продолжению, а затем место пайки обматывается изоляционной лентой.

Если воспользоваться специальным разъемом (своеобразным переходником), то удается получить соединение, по своей надежности не уступающее пайке. Такой переходной элемент состоит из двух разъемов (соединителей витой пары), в которые с каждой из сторон вставляются сочленяемые сетевые кабели. Коннекторы RJ45 на концах кабелей предварительно обжимаются таким же образом, как это было рассмотрено выше.

Если воспользоваться специальным разъемом (своеобразным переходником), то удается получить соединение, по своей надежности не уступающее пайке. Такой переходной элемент состоит из двух разъемов (соединителей витой пары), в которые с каждой из сторон вставляются сочленяемые сетевые кабели. Коннекторы RJ45 на концах кабелей предварительно обжимаются таким же образом, как это было рассмотрено выше.

Скрутка для удлинения информационных проводников используется крайне редко; она годится лишь для временного решения возникшей проблемы. Сигнал Интернет при использовании этого вида соединения будет ослабленным и может регулярно пропадать.

Нюансы подключения

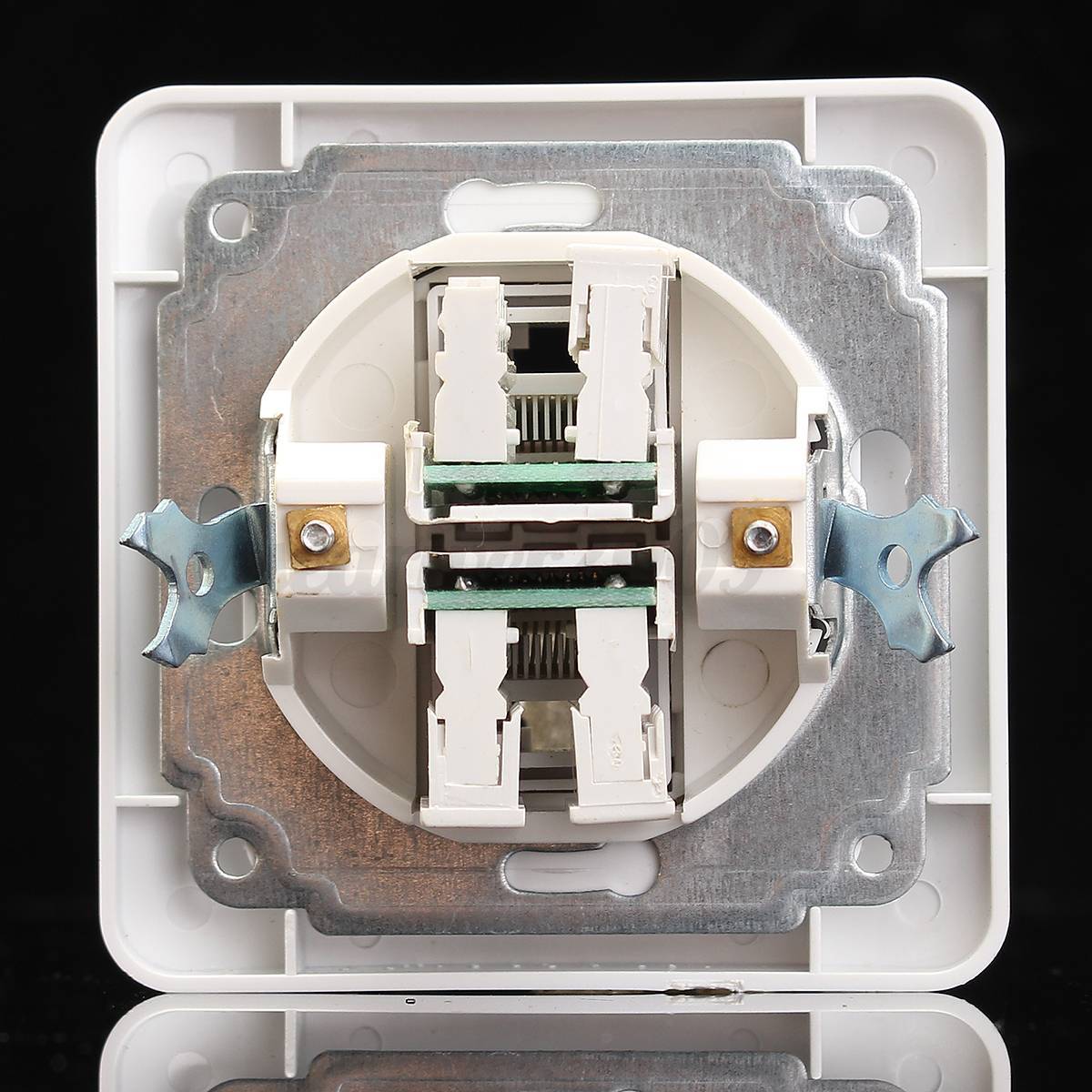

На задней крышке интернет розетки существуют пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип использовать зависит от того как соединены между собой оборудования.

На сегодня почти все сетевые конструкции самостоятельно распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой нужно подключить механизм для выхода в интернет, устанавливается лучше всего по подсоединению проводов схемы В.

Согласно схеме требуется поместить провода витой пары определенной окраски в пазы крышки соответственного цвета.

Затем возвращаем крышку на прежнее место. Как только крышка заняла свое посадочное место, следует закрыть белый фиксатор. Для этого он поворачивается против часовой стрелки. Следует отметить, что неправильная установка крышки полностью исключена, так как на устройстве предусмотрены специальные элементы, которые на разъеме отображаются зеркально (выступ и паз). Поэтому установить элементы неправильно невозможно.

Но, возникает вопрос: как производится подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается основным отличием сетевого гнезда от прочих электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они располагаются так, что дистанция между ними равняется сечению медной двойной жилы.

Таким образом крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение надежно. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При этом работа будет осуществляться без избыточных утрат.

Затем следует убедиться, что установка жил осуществлена правильно и обрезать лишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание любых кабелей между собой.

Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой результат получился. Установить и подключить любое сетевое устройство можно самому по этому методу. Даже если контактные группы будут в них отличаться, смысл не поменяется.

Например, есть такой механизм гнезда, подключение которого осуществляется вручную. То есть, каждый шнур витой пары втискивается в определенную клемму согласно номеру и цветовой маркировке провода, как показано на фото ниже. Это немного сложнее и дольше, чем установка интернет розетки серии Легранд. Но технология того, как установить и подключить устройство остается неизменной: жилы попадают в отверстие между заостренных пластин и касаются сердцевины, которая несет ток.

Важно! Прежде чем подключать кабель следует позвонить своему интернет провайдеру и уточнить какая схема подключения используется в квартире. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируются все этапы монтажа не только рассматриваемой розетки Legrand, но и изделий от других популярных фирм:

Теперь вы знаете, как производится установка и подключение интернет розетки своими руками. Надеемся, предоставленные схемы, видео и фото примеры пригодились вам в самостоятельном электромонтаже!

Наверняка вы не знаете:

• Как спрятать провода от компьютера
• Как подключить телевизионную розетку
• Как снять изоляцию с провода

Алгоритм прокладки интернет-кабеля в стенах

Самое правильное, но в то же время непростое по исполнению решение прокладки интернет-кабеля в домашних (офисных) условиях – это его монтаж внутри стен. Достоинства такой разводки очевидны: кабель не путается под ногами и не влияет на декоративное оформление помещения.

Существенным недостатком внутристенного монтажа является то, что в дальнейшем могут возникнуть проблемы с доступом к кабелю для его ремонта или обслуживания.

Но при грамотной разводке кабелей по штробам в гофрированной трубе ПВХ можно не только минимизировать риск появления неисправности, но и обеспечить относительно лёгкий доступ к витой паре без сложных демонтажных работ.

Прежде, чем начинать прокладывать интернет-кабель, стоит разметить места, где он должен будет располагаться. Помните, что неэкранированная витая пара изготовлена из меди, которая весьма чувствительна к электромагнитным помехам. Старайтесь, чтобы расстояние между компьютерной и электрической проводкой составляло не менее 50 см.

1. Намечаем трассу. Планируя место под штробу для будущей разводки, учитывайте, что интернет-кабель имеет определённое ограничение по радиусу изгиба. Конкретные значения можно найти в технических характеристиках выбранного кабеля.
2. Выбираем кабель. Наиболее значимой качественной характеристикой витой пары является надёжность. Доступ к кабелю после его разводки будет существенно затруднён, поэтому на качестве желательно не экономить. Для подключения к интернету чаще всего используют UTP пятой категории и выше. Подбирать конкретную модель кабеля нужно на основании его основных технических характеристик:
   • минимально допустимый радиус изгиба (чем он меньше, тем проще будет осуществлять разводку в стенах);
   • максимально допустимое растягивающее усилие (чем выше это значение, тем проще ввести кабель в гофру, а в случае технических неполадок впоследствии изъять его из штробы);
   • гарантия (на качественные изделия срок гарантии может составлять до 25 лет).
3. Производим монтаж. Кабель помещается в гофрированную трубу необходимого диаметра (он должен внутри неё свободно двигаться). Затем гофра закрепляется в штробе стяжкой из гипса. Далее можно начинать отделочные работы. На выходе кабеля в результате появится интернет-розетка. Однако перед этим стоит произвести её распиновку.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

1. Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
2. Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
3. Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Загадочная розетка TV RD SAT и её собратья

Кроме обычных ТВ розеток производители предлагают изделия с загадочными именами tv rd sat, tv fm sat, tv sat, TV-RD, tv + rj 45. На самом деле ничего загадочного в них нет и это просто-напросто комбинированные розетки для подключения одновременно 2-3 различных приёмников.

Не секрет, что провайдеры предлагают чаще всего комплекты из эфирного телевидения, радио, спутникового и интернета в придачу. Если тянуть кучу кабелей в квартиру не хочется, то в распредщите на площадке ставят блок-смеситель. Он собирает сигналы от нескольких антенных кабелей на один выходящий, его и заводят в квартиру. А чтобы потом разделить частоты разных вещаний — ставится комбинированная розетка для подключения группы приёмников.

Пригодятся такие розетки и в домах с кабельными сетями. Там блоки-сумматоры могут быть по одному на подъезд и к потребителю тянут сразу один кабель. Для разделения разных частот сигнала и нужна комбинированная розетка.

Давайте разберёмся с премудростями названий на примере продукции компании Legrand

Розетки TV-RD-SAT

Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радио (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают проходные или оконечные.

Розетка Legrand Galea Life TV-RD-SAT проходная

Розетка Legrand Galea Life TV-RD-SAT оконечная

Розетки TV-FM-SAT

Розетки TV-FM-SAT присутствуют в серии Celiane и Валена. Применяются как одиночные в домашних разводках ТВ-кабеля. Подключаются по схеме «звезда», напрямую соединяясь со сплиттером по одной линии. В саму розетку можно включить теле- и радиоприёмник, а также спутниковый ресивер.

Розетка TV-FM-SAT звезда Legrand Valena

Розетка TV-FM-SAT оконечная Legrand Valena

Розетка TV-FM-SAT проходная Legrand Valena

Розетка TV-FM-SAT Legrand Celiane

Розетки TV-RD (FM)

Розетки TV-RD (FM) можно найти в сериях Селиане, Валена, Galea Life. Нужны они в кабельных ТВ-сетях для подключения двух приёмников: радио- и теле. Причём телевидение можно принимать как эфирное, так и по принципу «коллективного спутника». По типу исполнения выпускаются проходные, оконечные и одиночные розетки

Розетка TV-R (TV-FM) одиночная Legrand Celiane

Розетка TV-R (TV-FM) оконечная Legrand Celiane

Розетка TV-R (TV-FM) проходная Legrand Galea Life

Розетка TV-R-SAT на 2 кабеля Legrand Etika

Розетка TV-R-SAT на 2 кабеля Legrand Celiane

Розетка TV-R-SAT на 2 кабеля Legrand Celiane

Розетки типа ТВ — интернет

Розетки TV + RJ 45 так же имеют 2 входа и 2 выхода для кабелей ТВ и интернет. Такой тип используется для подключения смарт-телевизоров.

Розетка TV + RJ 45 Legrand Celiane

Розетка TV + RJ 45 Legrand Celiane

Розетка TV + RJ 45 Legrand Celiane

Какие TV розетки нужны для спутниковой тарелки

Если у вас есть спутниковая тарелка и нужно подключить телевизоры к ней, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT. Рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (САТ).

Подводя итог, можно сказать, что вариантов розеток для телевизора очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит и не забывайте про обычные розетки питания. Их потребуется установить в достаточном количестве, хотя бы по 3 штуки, а то окажется, что подключённые к антеннам девайсы запитать не от чего. И надо кидать удлинитель от другой розетки. А мы так старались избавиться от всяких хвостов из проводов.

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

• Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
• Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
• Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0.5 см, если она выступает надо подрезать провода и вставить снова;
• Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Частые ошибки, допущенные при подключении розеток RG45

Когда кто то подключается первый раз, не исключено допустить ошибку. Вследствие чего, работать нечего не будет. Ниже мы приведем самые распространенные ошибки, которые многие допускают.

1. Вдруг вы решите выполнить установку по цветовой схеме «Б», то не забывайте, что купленный сетевой кабель обычно обжат по схеме «A». Данная схема наиболее распространенная в нашей стране.
2. При обрезании защитной оболочки кабеля, следите чтобы не повредили ни одной жилы. Часто бывают случаи, когда жилу вроде бы не обрезали, но повредили, а при установлении розетки в стену поврежденная жила ломается.
3. Существует вероятность приобрести бракованную интернет-розетку. От этого никто не застрахован. Рекомендуем приобретать проверенные фирмы, продавец по вашей просьбе вам подскажет.
4. Плохо вставили провод в щели. Многие просто не дожимают. Поэтому не бойтесь применять силу, провод должен хорошо войти в щель.

Подготовка к установке сетевой розетки

В этой статье речь пойдет именно о встраиваемых розетках, так как есть еще наружные (для наружной проводки, когда кабель проложен не в стене). Но порядок и сама схема подключения наружных розеток примерно такая же. Для начала нужно купить саму компьютерную розетку. Можете взять любую. Если хотите что-то более качественное, красивое и как правило легкое в установке – не экономьте (не покупайте самые дешевые). У меня розетка Makel. Недорогая. Что-то в районе 130 грн. (340 рублей). Есть еще много хороших вариантов от Schneider, Legrand, VIDEX, VIKO, Werkel, Lezard. Есть двойные розетки, есть с рамками и без них. Вот моя:

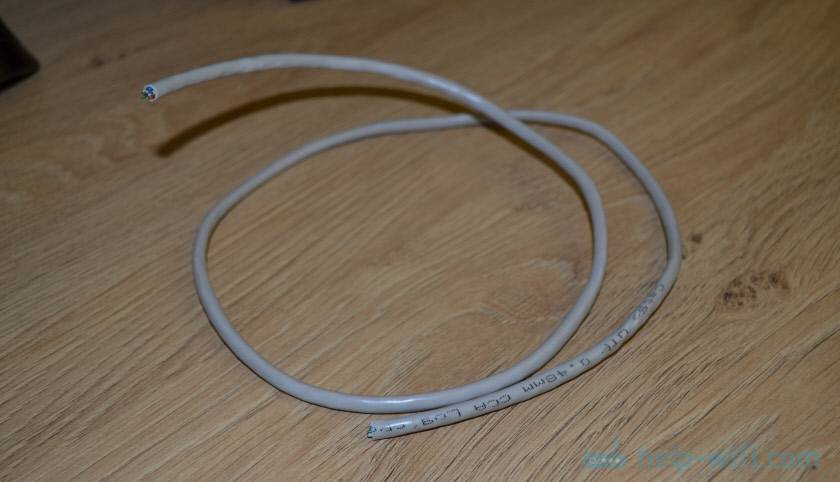

К розетке прокладывается кабель витая пара категории CAT5Е, или более продвинутый Cat.6. Это четырехпарный экранированный кабель. Розетка должна соответствовать категории кабеля. На розетке есть эта информация. У меня кабель CAT5Е и розетка тоже CAT5Е. Максимальная длина кабеля 100 метров.

Значит с одной стороны кабель подключается к компьютерной розетке, а с другой стороны обычно обжимается в коннектор RJ-45, и подключается к роутеру, модему, коммутатору.

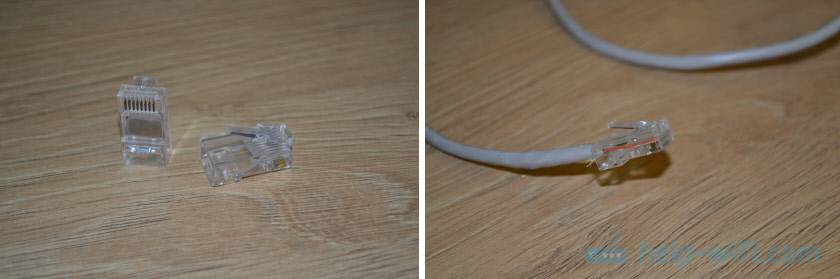

В этой статье я не буду писать о том, как обжать сетевой кабель. На эту тему у нас уже есть две инструкции:

• Как обжать витую пару в RJ-45? Сетевой кабель своими руками
• Как обжать сетевой кабель без инструмента (отверткой)

И еще может пригодится эта статья: как удлинить интернет кабель (сетевой кабель).

Все это сетевое оборудование можно купить в специализированных магазинах. Так же компьютерные розетки, сетевой кабель, коннекторы обычно продаются в магазинах цифровой техники.

Сетевой кабель должен быть проложен в обычный подрозетник. В который после подключения будет установлена и закреплена наша розетка. Если вы еще не проложили сетевой кабель, но собираетесь это делать, то оставляйте запас кабеля. Вроде как рекомендуется 1 метр. Но мне кажется, что это много. Думаю, 50 сантиметров будет более чем достаточно.

Еще один момент: способ подключения сетевой розетки может отличаться в зависимости от производителя. Именно сам процесс подключения витой пары и ее фиксации (зажима) в модуле розетки. Для подключения таких розеток специальный инструмент не нужен.

Как выбрать ТВ розетку по типу монтажа

По-хорошему, все кабели желательно прятать в стены, как обычные питающие. Тогда и хвостов не будет нигде и повреждений в них. Скрытая прокладка — оптимальный вариант и при правильно выбранном кабеле, вы полностью забудете о её существовании. Если у вас сделана такая проводка или вы как раз в процессе ремонта, то берите и телевизионные розетки скрытой установки.

Но если ремонт не планируется, а телевизоров внезапно стало больше, прокладка будет наружная. Её можно сделать, используя плинтуса с каналами и кабель-каналы. В этом случае нужны накладные телевизионные розетки.

TV розетка настенного монтажа Legrand Quteo

ТВ розетка настенного монтажа Legrand Quteo

ТВ розетка наружная Schneider Electric ЭТЮД

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
2. Телефоны подключаются к двум центральным контактам.
3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

• отвертка с ручкой, покрытой изоляционным материалом;
• подрозетник;
• кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
• перфоратор;
• непосредственно розетка;
• нож;
• несколько саморезов;
• кусачки;
• лента изоляционная;
• мультиметр;
• перчатки для защиты рук;
• двухсторонний скотч;
• карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

Защитить руки, надев резиновые перчатки

Это важно: напряжение в сети порой достигает 110 – 120В.
Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
Используя мультиметр, определить полярность контактов

Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

1. Сразу отметить на стене разводку и месторасположение розетки.
2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
3. Конструкция закрепляется в подрозетнике распорными винтами.
4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Стандарты подключения

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема.

Сетевой кабель заключает в себе восемь медных проводков, скрученных в четыре пары. Они гасят любые электрические помехи, предоставляя внушительную (до 1000 Мбит/с) скорость интернета. Витая пара заканчивается специальным коннектором, который называется «джек». Корпус у коннектора 8P8C прозрачный, и внутри него находятся провода разного цвета.

Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов. Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

1. корпус из диэлектрического материала на основе пластических масс;
2. клеммы для подключения проводов связи;
3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

• скрыто внутри стены при закрытом способе прокладки телефонной линии;
• открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.
