Технологии монтажа теплого водяного пола без стяжки

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

  • полистирольная система;
  • деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

  • ограниченная высота внутренних помещений;
  • недостаточная крепость межэтажных перекрытий.

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м2 позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Выбор между водяным и электрическим теплым полом

Если производится устройство теплого пола в деревянном доме, то очень важно определиться с типом монтируемой системы. Зависит это от ряда различных условий и факторов:. Зависит это от ряда различных условий и факторов:

Зависит это от ряда различных условий и факторов:

  • особенности укладки «пирога» пола;
  • разновидность перекрытия;
  • изношенность перекрытия;
  • особенности помещения, в котором будет осуществляться подогрев;
  • предназначенность системы подогрева: основная или дополнительная.

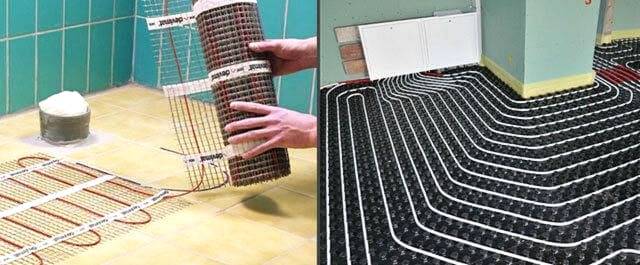

В целом производить подогрев пола в частных домах можно системами двух основных видов:

  • электрический теплый пол – в основе лежит нагревательный элемент: кабель, стержень, мат. Тепловая энергия выделяется посредством подачи электрического тока. Монтаж может осуществлять не только под сухую стяжку, но и под жидкий раствор, поскольку после высыхания стяжка будет абсолютно безопасной для функционирования электрических элементов (подробнее: «Электрический теплый пол на деревянный пол – варианты обустройства»). Под такую систему укладывают различные отражающие слои, которые повышают эффективность прогревания. Поверх нее могут располагаться самые разные напольные покрытия;
  • водяной теплый пол – состоит из обычного отопительного контура, состоящего из полиэтиленовых или металлопластиковых трубопроводов, подключаемых к основному отопительному контуру дома или нагревательному котлу. Монтировать такую систему можно под бетонную стяжку, либо создавать сухой теплый пол в деревянном доме со вставкой специальных пластин между линиями контура, повышающими мощность обогрева.

Если рассматривать визуальную составляющую, то естественно проводка лучше вписывается в интерьер помещения, чем трубопроводы. На фото и при визуальном осмотре кабель практически незаметен.

Способы подготовки основания

Перед монтажом нагревательного элемента на деревянную поверхность, основание следует подготовить. Есть разные способы для обустройства основы под нагревательный пол.

В стяжку

Укладка греющих полов в стяжку в бревенчатом доме — трудоёмкая процедура, но система выходит наиболее эффективная, с высокой теплоотдачей. Есть два метода сделать стяжку пола:

  1. Из бетонного раствора (мокрая) — при этом, требуется тщательно подготовить деревянные перекрытия. Так как, не все балки способны выдержать тяжесть бетона, то такой способ применяется не часто, в основном при обустройстве водяного тёплого пола на первом этаже частного дома,

Суть метода в том, что элементы нагрева (трубопровод или электропровод) заливаются слоем бетона.

  1. Сухая — здесь стяжкой служит сухой материал — керамзит или перлит. Конструкция получается прочной и твёрдой. Особенно, способ рекомендован для строений, перекрытия у которых — деревянные балки,  так как эта стяжка считается облегчённой.

Без стяжки

Способ сооружения нагревательных конструкций в деревянном помещении без заливки бетона, называется настильный. Есть два варианта сделать греющие полы без стяжки:

  1. Между лагами — размещение структурированной подложки между деревянных лаг. В её углублениях просто прокладываются нагревательные элементы. При использовании утеплителя без углублений, следует установить поперечные планки, к ним с помощью металлических хомутов будет крепиться нагреватель.

Но основные строительные лаги, чаще использовать не возможно, поэтому необходимо набить на черное покрытие бруски, которые будут служить лагами.

Подложку рекомендовано стелить ту, которая имеет отражающий слой, хотя допустимо использование утеплителя с фольгированной поверхностью.

  1. На черновой пол — этот способ подразумевает размещение трубопровода или кабеля на черновой основе или на старой дощатой поверхности. Для этого, в полу просверливаются пазы, в них помещаются металлические пластины. Такая работа требует умение пользоваться фрезеровочным инструментом.

Возможно установить нагреватель на черновой пол по другой схеме — путём набивания на основание досок. Они размещаются одна от другой на таком расстоянии, чтоб выступ оцинкованных пластин свободно мог поместиться в зазоре.

При укладке плёночных полов, достаточно на старый пол настелить листы фанеры, гидроизоляцию и теплоотражающей материал, на котором размещается плёнка.

  1. На плиты с бобышками — самый простой метод укладки и фиксации нагревательного элемента. Фиксируется утеплитель к основе, и в его пазах прокладываются трубы или провод, согласно запланированной схеме. Дополнительная фиксация нагревателя здесь не нужна, так как бобышки надёжно удерживают его. Прежде, чем стелить отделку, тёплый пол на бобышках нужно закрыть листами ГВЛ.

Отлично подходит для бревенчатых домов способ укладки — на черновое покрытие, особенно при использовании инфракрасной плёнки.

Устранение течи в системе отопления своими руками

Если течь сильная, перекройте подачу отопления в стояке. В случае небольшой неисправности (если вода еле капает) можно сразу приступить к ее ликвидации. Рассмотрим, как лучше починить систему отопления.

Вариант #1: когда течет труба

Если потек участок стальной трубы без резьбы, то проблема в некачественном сварном шве. Для ликвидации повреждения потребуется хомут. Его можно купить в строительном магазине или сделать своими руками из металлической полосы. В качестве уплотнителя используют прокладку или кусок велосипедной камеры.

Трубу зачищают от наплывов краски, сверху накладывают плотную резиновую прокладку, потом хомут. Для крепления хомута предусмотрены болты. Их затягивают как можно плотнее. Иногда повреждение дополнительно обрабатывают герметиком. Это отличный способ намертво закрыть дыру в трубе. Течей здесь больше не будет.

Вариант #2: протечка под контргайкой

Если изначально контргайка закреплена правильно, то течь может появиться в результате механического повреждения или коррозии. Нужно перекрыть стояк и сбросить воду. После этого гайку отвинчивают, герметизируют льном, краской или специальным составом и снова затягивают. Сантехнический лен и другие уплотнители наматывают по часовой стрелке.

Когда работы закончены, нужно снова открыть вентиль стояка и проверить герметичность соединения. Если вода все еще просачивается, процедуру повторяют заново, добавив 5-6 новых витков резьбы на трубе.

Вариант #3: если потек радиатор

Потечь может радиаторная пластина или стык между секциями. В первом случае лучше сразу заменить поврежденный элемент. Если это невозможно, то с небольшой течью справляются с помощью холодной сварки. Ее можно купить в любом строительном магазине. Инструкция по применению должна быть на упаковке.

Для ремонта радиатора перекрывают стояк, зачищают, обезжиривают поврежденное место, после чего наносят герметизирующий состав на саму дыру и область вокруг нее. Сварка должна закрыть примерно 3-4 см трубы вокруг свища. Состав быстро застывает. После полного высыхания можно запустить отопление.

Если течет между секциями, то радиатор демонтируют и плотно затягивают ниппельное соединение. При закреплении ниппеля нужно приложить максимум усилий. Его практически невозможно сломать, поэтому бояться не стоит. По окончании работ радиатор устанавливают на старое место и включают подачу теплоносителя.

Можно ли сэкономить на материалах

Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:

  1. Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
  2. Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
  3. Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
  4. Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.

Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».

Трубная разводка внутри перекрытий практикуется по сей день

При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.

Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.

Мастера — умельцы самостоятельно делают пазы для трубопроводов и раскатывают в них рулоны алюминиевой фольги

Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.

Как устроен водяной теплый пол

Водяной теплый пол считается трубопроводной системой, которая уложена в цементную стяжку. По трубкам такого пола течёт горячая вода — и пол становится теплее.

Водяной обогреваемый пол устанавливают не только в многоэтажных домах, но и в частных домовладениях — в качестве контуров системы отопления — основных или вспомогательных.

На практике такая трубопроводная система является сложным напольным пирогом, который состоит из различных слоёв. Монтаж водяного теплого пола делается с использованием простых инструментов.

Укладка водяного тёплого пола в стяжку должна быть сделана на высоком профессиональном уровне.

В состав тёплого пола входят такие слои:

  • Основание для тёплого водяного пола — плитка из бетона;
  • Гидроизоляционный материал;
  • Теплоизоляционный слой (утеплитель под тёплый пол);
  • Трубопроводная система;
  • Цементная стяжка под тёплый пол;
  • Последняя стяжка для водяного тёплого пола (финишная);
  • Различные напольные покрытия — ламинат, паркет и др.

Время нагрева тёплого пола равно 15 мин. как минимум. Чем толще стяжка пола, тем дольше она нагревается.

Выбираем материалы

Для дома с деревянными перекрытиями необходимо тщательно подбирать материалы. Необходимо определиться с:

  • Типом теплоизоляционного материала.
  • Видом и размером труб.
  • Материалом пластин.

Для деревянных конструкций часто используют минеральную вату. Это довольно доступный, а потому широко распространенный утеплитель. Хорошая паропроницаемость делает вату актуальной для древесины, которая не гниет из-за свободного прохождения воздуха. Однако, чтобы исключить намокание минеральной ваты в процессе эксплуатации, необходимо обеспечить своевременный отвод скопившихся паров.

Если работы выполняются на первом этаже, следует выбрать минеральную вату, плотность которой составляет минимум 40 кг/куб. при минимальной толщине 150 мм. Если работы выполняются в северных регионах, толщину укладываемого утеплителя необходимо увеличить до 200 мм. Для последующих этажей толщина укладываемого теплоизолятора может составлять 50–100 мм. Такого размера достаточно, чтобы уложенный слой обладал хорошими звукоизоляционными характеристиками.


Система с минеральной ватой

Полимерные утеплители не столь требовательны к наличию гидроизоляционного слоя. Экструдированный пенополистирол и пенопласт не боятся воздействия влаги. Этот факт следует обязательно учитывать, чтобы не допустить появления гнили и черноты в месте соприкосновения полимера и древесины.

Для трубопровода теплого пола нужно покупать трубы, предназначенные для устройства системы отопления. Их диаметр может составлять 16–20 мм, в зависимости от преследуемых целей и желаемого теплоотвода. Для изготовления трубопроводной системы могут использоваться изделия из:

  • Сшитого полиэтилена. Наличие специального слоя предотвращает проникновения кислорода внутри изделия.
  • Металлопластика, отличающегося высокими прочностными характеристиками.
  • Меди, позволяющей смонтировать надежную систему с продолжительным периодом эксплуатации.

В зависимости от производителя, стоимость полиэтиленовых труб может оказаться сопоставимой с ценой изделий из металлопластика. Качественная продукция Rehau, изготовленная из полиэтилена, славится отличными эксплуатационными свойствами. Как следствие, такие изделия сопоставимы по своим параметрам, а потому выбирать можно, ориентируясь исключительно на свои ощущения.

Трубы из меди стоят дорого. Их монтаж нельзя назвать простым, однако высокий уровень теплоотдачи медных сплавов заставляет сделать выбор в пользу таких изделий. Подобные системы монтируются как в жилых домах, так и в общественных зданиях.

Нужно учесть, что алюминиевые сплавы имеют лучшую теплопроводность, чем сталь. Поэтому использование алюминиевых теплораспределительных пластин предпочтительно. Однако их стоимость в 1,5–4 раза выше аналогичных изделий, изготовленных из оцинкованной стали.

Стоимость пластин меняется в широком диапазоне. При равных геометрических параметрах и эксплуатационных характеристиках цена различается, а потому выбрать оптимальный вариант несложно. Предпочтение желательно отдать толстостенным изделиям, способным накопить, а затем передать большой объем тепловой энергии.

Таким образом, сухой теплый пол – хорошее решение для любого строения. Монтаж можно сделать в любом доме, разной этажности. Для этого достаточно знать конструктивные особенности и порядок формирования слоев, а также грамотно подобрать конструктивные элементы. При соблюдении требований удастся смонтировать надежную систему, которая будет поддерживать комфортную температуру в помещении на протяжении суток.

Технология укладки стяжки на систему теплого пола

Для начала работ следует разделить подготовленное основание на поля площадью 40 кв. м. Количество полей зависит от площади комнаты и ее геометрической формы. Линии раздела полей будут показывать, где должны пролегать швы, которые будут компенсировать температурные перепады. Их следует заполнить эластичными материалами, чтобы во время нагрева воды в системе они не растрескивались от расширений или перепадов температур. По этим же швам проходят отводящие и подающие петли отопительной водяной системы. Чтобы трубки случайно не повредились, их защищают гофротрубами и специальными гильзами из металла.

Водяной пол в ванной своими руками, подготовка к стяжке

Следующим шагом в установке системы является размещение нагревающего контура

Важно помнить, что трубопровод по техническим стандартам рекомендуется укладывать через каждых 10 см вдоль стен, а не в центре помещения. Около дверных и оконных проемов шаг можно увеличить до 12 см. Петли, длина которых превышает 100 м, использовать не рекомендуется

Петли, длина которых превышает 100 м, использовать не рекомендуется.

Монтировать контур можно как по параллельной, так и по спиральной схеме. Параллельный монтаж предписывает располагать линию труб в виде змейки. Следует знать, что в области начала этой змейки температура будет самой высокой. Этот способ укладки лучше всего подходит для маленьких комнат. Спиральное расположение контура прогревает в равной степени всю комнату, поскольку нагревательная и возвратная системы из труб чередуются друг с другом. В больших помещениях лучше обустраивать теплый пол именно спиральным методом.

Коллектор монтируется на стенке ближе к поверхности пола и помещается в монтировочный шкаф. Внутри этого шкафа основной источник тепла стыкуется с нагревательными трубами. Труба с горячей водой и возвратный трубопровод, к которому впоследствии будет подключен коллектор, тоже заводятся в шкаф. Туда же монтируется и циркуляционный насос, обеспечивающий непрерывное движение теплой воды по всему объему контура.

Стяжка под водяной теплый пол в ванной комнате

Каждый трубопровод должен быть оснащен запорным вентилем, предназначенным для отключения системы теплого пола от общей отопительной системы. Коллектор подсоединяется к одному из таких вентилей.

На следующем этапе обустройства водяного пола необходимо провести гидроизоляцию всех поверхностей. Для этого используют обычную полиэтиленовую пленку или алюминиевую фольгу. Если для теплоизоляции планируется приобрести специальный пенопласт, на одной из сторон которого прикреплена пленка из алюминия, то дополнительная гидроизоляция не понадобится.

Перед тем, как задумываться, чем и как правильно залить теплый водяной пол, по всему помещению следует уложить слой теплоизоляции. Для этого вдоль каждой стенки прикрепляют рантовую ленту, назначением которой является компенсация расширения под влиянием температуры. После того, как теплоизоляция уложена, поверх нее крепят фиброволокно или армировочную сетку (лучше всего подходит сетка из металла с ячейками 10х10 см, изготовленная из проволоки с толщиной сечения 3 мм). Поверх армировочного слоя крепятся монтажные планки и пластиковые трубки.

Монтажной планкой называется комплект специальных реек с пластиковыми канавками. В эти канавки размещаются трубы, которые затем следует надежно зафиксировать. В компенсационные швы по линиям разбивки закладывают любой эластичный материал. После этого предстоит провести опрессовку отопительной системы, а затем можно будет начинать работу с бетоном.

В систему заливается вода, после чего она должна сутки находиться под рабочим давлением. Если за это время давление никак не изменится, то это будет считаться признаком нормальной работы системы.

Стяжка под систему «теплый водяной пол»

Предпоследний этап работ — это заливка системы бетоном. Водяной трубопровод проходит через все помещение и нагревает весь объем контура. Толщина теплого пола не должна превышать 7 см. Для раствора специалисты рекомендуют применять бетон, марка которого не ниже, чем М300

Важно помнить, что перед заливкой систему обязательно нужно заполнить водой и привести ее в рабочее состояние

Заливать теплый пол песчано-цементным раствором необходимо при средней комнатной температуре. Опытные мастера советуют во время заливки протыкать металлическим стержнем только что выложенный раствор: таким образом проще всего избежать появления пустот, заполненных воздухом.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

  • На подготовленной поверхности делают разметку. По ней легче проводить укладку.
  • Укрепляют демпферную ленту.
  • Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
  • Оставляют место для металлической пластины; 5 см.
  • Устанавливают закруглённую деревянную заготовку.
  • Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
  • Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
  • В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
  • Выводят водяной контур.
  • После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Рекомендуем: Какой должна быть высота тёплого пола?

Монтаж на полистирольную основу

  • Специалисты оценивают полистирольную основу как самую оптимальную.
  • Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.
  • Ее можно уложить на перекрытие, можно сказать, любого качества. Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях. Благодаря малой толщине потерь в высоте помещения почти нет.
  • Стандартная полистирольная плита имеет толщину примерно в 3 см. Это настолько мало, что иногда целесообразно черновой пол сначала поднять на требуемую высоту, уложив слой пенопласта. Кстати, он того же класса, что и полистирол.

  • На плитах предусмотрены функциональные пазы: для прямой и поворотной раскладки труб. Подложку собирают согласно плану укладки магистрали.
  • Монтаж значительно упрощается, если укладку проводить на специальную подложку с бобышками: трубы просто укладывают в ячейки и закрепляют.

Совет

При использовании подложки желательно заранее прочертить трассу трубопровода обычным маркером.

  • Для лучшего распределения тепла в пазы плитки закладывают металлические пластины из оцинковки либо алюминия. На теплораспределительной пластине предусмотрены пазы под трубу соответствующего размера и ребра жесткости.
  • Финишное покрытие типа ламината и паркета монтируют непосредственно на гидроизолирующую подложку, уложенную на магистраль. Для плитки же необходима твердая основа из фанеры, ДСтП либо влагоустойчивого гипсокартона.

Важно

Категорически запрещено для обогрева смежных помещений использовать один контур, особенно это касается помещений с разным температурным режимом, к примеру, спальня – балкон. Что же касается больших площадей, то здесь возможно размещение нескольких контуров. Каждый из них предназначен для обогрева площади до 40 кв. м.
