Как подключить бойлер к водопроводу

Проверка корректности работы и подключения водонагревателя в квартире

Когда подсоединение агрегата к водопроводу и электричеству было окончено, нужно проверить насколько корректно установка работает. Для этого потребуется заполнить установку жидкостью, и в процессе его заполнения проверить, насколько герметично сделаны соединения.

Как это сделать:

• Открыть кран подачи горячей жидкости, для того чтобы вывести воздух из емкости бойлера;
• Открыть на подводке запорный кран;
• Когда подача жидкости начнется, необходимо внимательно просмотреть все сделанные стыки на наличие утечек, если таковые будут найдены, их нужно устранить до того, как бак наполнится водой.
• Возможно для кого то, крепление такого агрегата, и тем более его подсоединение к коммуникациям покажется трудоемкой и непонятной работой. Вам остается лишь включить его в сеть и наслаждаться приемом ванны.

То есть, провести монтаж бойлера, не так сложно, как может показаться на первый взгляд. Самое главное это соблюдать все инструкции и учесть правила ТБ в процессе подсоединения техники к коммуникациям, чтобы дальнейшая эксплуатация не привела к неприятным «сюрпризам».

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Выбор места и прикрепление бойлера на стену

Процесс начинается с поиска подходящего места для его размещения.

Крепление бойлера

В момент подбора требуемой площадки для размещения техники, следует учитывать несколько особенных моментов:

Размещать установку нужно таким образом, чтобы она находилась недалеко от точек подачи электроэнергии и воды. Это обосновывается тем, что по разводке, вода будет поступать сразу в бак и греться там. Если есть необходимость установить бойлер на стене, нужно заблаговременно позаботиться об размещении электрического обеспечения в проекте.
Устанавливая бойлер, лучше использовать сантехнический бокс. Он позволит скрыть агрегат и сэкономить свободное пространство.
Если установка будет проводиться на кухне, то нужно рассчитать объем свободного пространства

Обратите внимание, что для кухонь выпускаются отдельные водонагревательные приборы, которые отличаются своей компактностью.
Не рекомендуется устанавливать прибор в ванной комнате непосредственно над емкостью. Это не только приведет к дискомфорту в использовании, но и при нахождении в постоянной сырости – техника быстро выйдет из строя.
Прежде чем будет проведено размещение бойлера, нужно проверить насколько прочная стена

Идеальным вариантом будет поверхность, сделанная из кирпича или бетонных блоков.

От правильного выбора стены будет зависеть полноценность эксплуатации техники

Обратите внимание что бойлер весит очень много, а при наполнении его жидкостью, вес увеличится в несколько раз, и все это должна выдержать стена. Крепить бойлер на стену из дерева нельзя, конечно, если на ней не установлена надежная изоляция от нагрева

Материал

В накопительных водонагревателях самым важным является материал изготовления бака. Они могут быть из обычной стали либо нержавеющей. Обычную дополнительно покрывают эмалью. Естественно, баки из нержавеющей стали надежнее и долговечнее. Эмалированные же быстрее приходят в негодность. Но, соответственно, нержавеющие стоят на порядок дороже обычных. Для продления жизни эмали дополнительно устанавливают магниевые аноды, которые периодически необходимо менять. За их состоянием следит датчик.

Что касается проточных водонагревателей, то они могут быть сделаны из:

• меди — она быстро греет воду, так как обладает прекрасными теплопроводными свойствами;
• нержавеющей стали — такие изделия долговечны, но нужно учесть, что вода не должна быть очень жесткой;
• пластика — они не очень долговечны, но зато отличаются низкой стоимостью.

Самыми надежными устройствами являются медные. Но цена у них довольно высока.

Самостоятельная установка бойлера

Электрический бойлер установить можно самому. Это потребует проведения сантехнических и электрических работ.

Подготовительный этап

Этот этап работ включает расчет объема потребляемой воды, выбор удачного места для прибора (нужно, чтобы пользователь мог легко добраться до всех соединительных элементов системы для упрощения обслуживания прибора).

Если бойлер накопительный, требуется убедиться, что стена выдержит его вес с водой (слишком тонкие или гипсокартонные перегородки точно не подойдут). Чем ближе устройство к трубам водоснабжения, тем лучше, так как не придется прокладывать участок трубопровода водоснабжения дополнительно.

Для работы понадобятся:

• строительный уровень;
• линейка или рулетка;
• перфоратор;
• разводной ключ;
• пассатижи;
• тройники-фитинги;
• запорные краны;
• соединительные шланги (для отвода воды);
• дополнительные трубы (при надобности), предварительно необходимо убедиться в способности труб выдержать требующуюся нагрузку;
• уплотнительная лента, пакля или специальная паста (для герметизации соединительных элементов).

Убедившись, что место выбрано правильно и в наличии все необходимые материалы и инструменты, можно приступать непосредственно к установке, работая по готовой схеме.

Монтаж и подключение водонагревателя

Первое, что нужно сделать – приставить прибор к месту крепления: расстояние между ним и потолком должно быть не меньше десяти сантиметров, иначе повесить бак на крепежи будет просто невозможно.

Аккуратно проводится разметка точек крепления (карандашом или маркером). По отмеченным точкам нужно просверлить отверстия и закрутить крепежи на нужную глубину.

На фотографии указаны основные элементы подключения бойлера

Для крепления лучше использовать стальные крюки, которые идут в комплекте с прибором. Если они не предусмотрены, то выбирать крепление нужно исходя из веса бойлера. После бак на них навешивают, используя специально предусмотренные в его корпусе пазы.

Перед установкой бака нужно убедитесь в том, что с резьбовыми соединениями все в порядке, так как нередко они откручиваются на 1-2 оборота. В таком случае рекомендуется прогнать резьбу плашкой на 1/2 дюйма, но аккуратно, без чрезмерных усилий.

Далее выполняется подключение аппарата к водопроводу. Эти работу могут иметь свои особенности и отличия в зависимости от того, из какого материала сделан трубопровод.

Для полипропиленовых, металлопластиковых и стальных трубопроводов потребуется использовать специальный инструмент, предназначенный специально для работы по каждому из этих материалов. Также для врезки в трубопровод потребуется подбирать различные вспомогательные детали (тройники, муфты и фитинги).

Но порядок работ во всех случаях один и тот же. Сначала перекрывают подачу воды. Трубу разрезают, в месте разреза устанавливают отвод. Для этого в трубопровод впаивают тройник. Трубопроводные отводы оснащаются муфтой МРН, к которой присоединяется запорный кран. Запорный кран соединяется с патрубками бойлера непосредственно или при помощи гибких шлангов.

Установка запорной арматуры

Для обеспечения подачи воды в емкость бака из холодного трубопровода выполняются следующие этапы:

• монтаж тройника на патрубок емкости;
• присоединение сливного крана к боковой части тройника;
• монтаж обратного или взрывного клапана на тройник;
• запорная арматура монтируется последовательно за клапаном;
• соединение запорной арматуры с системой водоснабжения.

Эти манипуляции рекомендуется выполнять на отводе от центрального трубопровода. Это позволит предотвратить повреждение приборов водаразбора в ходе монтажа.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров. Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Как подключить бойлер самостоятельно

Крепление труб

Подключить бойлер нужно следующим образом:

1. Соеддинить трубу притока холодной воды нужно от трубы к бойлеру (снизу вверх).

2. На трубу перед подключением устанавливают кран, препятствующий току воды.

3. Затем устанавливается переходная гайка, к которой крепится обратный клапан.

Данный клапан препятствует току воды в обратном направлении и так же служит сбросным устройством при образовании избыточного давления в баке. В промежутке между краном и обратным клапаном ставится фильтр тонкой очистки воды.

Выход из бойлера производится при помощи переходной гайки, к которой специальным устройством для пайки труб паяется кран. И далее по трубопроводу бак соединяется со смесителями, в квартире. В принципе, подключить бойлер к водопроводу не так уж и сложно.

Напомним, что при использовании водонагревательного бака в квартирах, где существует система горячего водоснабжения, требуется установка запорной арматуры, а в случае если водоснабжение прекращается постоянно, полное отключение от данной услуги.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Подключение накопительного водонагревателя к водопроводу — схема

Установка накопительного водонагревателя требует более основательного подхода. К тому же, он позволяет использовать горячую воду из прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя (накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода»

— это «стояки» — две трубы, проходящие через все квартиры подъезда и снабжающие их водой (холодной и горячей).

1-2 – водопроводные краны

. Они перекрывают или открывают циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то краны открывают, не используется — то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны

. Они необходимы для перекрытия подачи воды в квартиру.

5

– один из важных элементов –обратный клапан . Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг подачу воды неожиданно отключают — вся она устремится в уже пустой стояк с холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного водонагревателя входит такое защитное устройство. Будьте внимательны при проверке комплектации!

6 — сливной вентиль

— кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для слива воды выше обратного клапана. В противном случае опустошить бак вам не удастся — вода просто не будет вытекать из емкости

Как установить?

Нагреватель должен быть подключен к сети водоснабжения с давлением не более 0,6 МПа, а минимальное давление не может быть ниже 0,1 МПа (около 1 бар). На трубе подачи холодной воды должен быть установлен предохранительный обратный клапан. Клапан не должен монтироваться непосредственно над нагревателем. Выход предохранительного клапана должен оставаться открытым, то есть соединен с атмосферой.

Не должно быть устройства (например, предохранительного) между предохранительным клапаном и нагревателем. В то же время разрешен тройник, на котором находится сливной клапан, позволяющий опорожнять резервуар. Если давление в сети водоснабжения превышает значение 0,6 МПа, необходимо его уменьшить с помощью регулировки клапана.

Установка нагревателя

Нагреватель должен устанавливаться квалифицированным персоналом, который обязан позаботиться о свободном доступе к устройству в случае дальнейшего обслуживания или быстрой его замены. В зависимости от конструкции агрегат крепится при помощи винтов к отверстиям на его задней стенке. Установка обязательно должна быть проведена на несущей стене здания. Это вызвано значительным весом нагревателя, заполненного водой.

Аппарат с большой емкостью бака может обеспечить несколько точек отбора воды. Нельзя сгибать соединительные патрубки на корпусе. Это может привести к повреждению антикоррозионной защиты эмалированного бака.

Первый запуск

После установки водонагревателя необходимо заполнить его водой. После заполнения проверяется герметичность и качество крепления. При необходимости нужно хорошо затянуть все винты. Если утечек нет, нагреватель можно подключить к сети, вставив вилку в розетку. Ручкой термостата установить желаемую температуру воды. Красный цвет индикатора означает потребление энергии и начало нагрева.

Отключение нагревателя

Чтобы отключить водонагреватель, нужно вынуть вилку из розетки. Если отключение происходит зимой, то вода в нагревателе может замерзнуть и ее необходимо обязательно сливать.

Исправность нагревателя

Чтобы поддерживать нагреватель в хорошем состоянии, необходимо удалять накипь в баке не реже двух раз в год

Если для этого мероприятия нет соответствующих химикатов или кислот, можно попробовать раздробить слой накипи вручную (следует соблюдать осторожность, чтобы не повредить внутреннюю поверхность резервуара)

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Первое включение

Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.

Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.

Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.

После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.

Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.

Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.

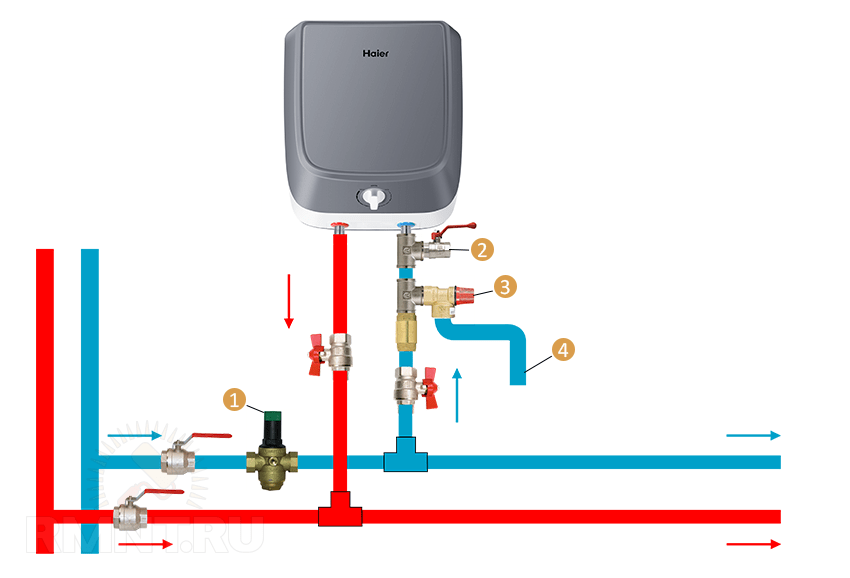

Подключение бойлера к водопроводу: схема

Схема подключения бойлера

В процессе подключения уже подвешенного бака, требуется рассмотреть вопрос о проведении к нему трубопровода с холодной водой, и отведения от него трубы с горячей водой. При этом, если квартира была подключена к сети горячего водоснабжения, его требуется полностью отключить либо установить отдельный кран запорной арматуры, дабы исключить утечку горячей воды. При монтаже бака, не стоит устанавливать шланги, так как их износ может привести к неминуемому прорыву и затоплению соседей снизу. Прокладка электропровода, возможна от ближайшей розетки, однако во избежание её оплавления, стоит прибегнуть к установке автоматов.

Запорная арматура (шаровые краны) так же должны быть установлены на входном и выходном патрубках бойлера. Они понадобятся при консервации либо ремонте элементов бака

И важно не забыть установить клапан сброса, который защитит бак от переизбытка давления воды, и не позволит ему полностью выпустить воду. Включённый бак, без воды просто выйдет из строя, его нагревательные элементы сгорят

На заметку!
Сброс воды через клапан производится через тонкую трубку, наподобие капельницы. Трубка соединяется с водоотводящим патрубком. И направлена в бак унитаза, или непосредственно в канализационную трубу. На трубопроводе холодного водоснабжения, непосредственно перед бойлером, рекомендуется установка фильтра тонкой очистки, это предупредит попадание частичек, загрязняющих бак изнутри.

Материалы и комплектующие изделия для установки

Перед началом выполнения монтажных работ нужно выполнить комплекс подготовительных процедур, которые включают в себя:

1. Изучение паспорта, инструкций завода изготовителя и схемы подключения бойлера к водопроводу.
2. Подводка труб и электрокабеля к точке монтажа устройства.
3. Приобретение материалов и комплектующих изделий. В комплект бойлеров обычно входят скобы или кронштейны, предназначенные для крепления, остальные части и арматуру нужно будет купить самостоятельно.

Перечень материалов для стандартной схемы:

• запорные шаровые краны, диаметром 15 мм, 3 ед.;
• американка, диаметром 15 мм, 2 ед.;
• тройник, диаметром 15 мм, 1 ед.;
• предохранительно-обратный клапан, диаметром 15 мм, 1 ед.;
• трубы с фитингами, длина по схеме;
• 3-жильный кабель ВВГ, медный, 2,5 мм2, длина по схеме;
• защитный автомат двухполюсный, 20 А.

Как правильно установить проточный напорный водонагреватель?

В отличие от предыдущего, такой бойлер крупнее и мощнее — он может подавать горячую воду в несколько мест одновременно. Лучше всего его устанавливать рядом там, где тёплая вода нужнее всего — ванная комната или кухня. В квартире зачастую напорная установка монтируется в тех же местах, что и накопительная. Главное — защитить от попадания воды и обеспечить беспрепятственный доступ к нему в случае ремонта.

Что понадобится?

• Бойлерная установка;
• Перфоратор и свёрла по керамике и бетону;
• Шурупы (дюбели);
• ФУМ-лента;
• Два гибких шланга;
• Два тройника;
• Два крана Ду 15;
• ПВС-кабель 3х4;
• дифавтомат на 25 А.

Так же, как и при установке накопительного водонагревателя, нужно по шаблону разметить место нахождения устройства и просверлить два отверстия для дюбелей или шурупов, если будете устанавливать на специальную планку. Закрепите бойлер и переходите к проведению воды и электричества.

Подключение проточного напорного водонагревателя в квартире

Примерная схема подключения проточного водонагревателя выглядит так:

1. От смесителя через тройник проведите горячую воду к выходу из бойлера по гибкому шлангу и уплотните соединение ФУМ-лентой.
2. Ко входу закрепите той же лентой второй шланг и через тройники подведите прямо к холодному стояку.
3. Снабдите трубы соответствующими кранами.

Подключение проточного водонагревателя такого типа через розетку никто не производит; ведут сразу к щитку через дифавтомат, соединяя их подходящим трёхжильным кабелем.

Как правильно запустить?

1. Закройте кран на горячем стояке и откройте на бойлере;
2. Включите горячее водоснабжение в раковине и дождитесь нормальной струи без шипения;
3. Включите нагрев, подав электричество к автовыключателю.

Убедитесь в исправности подключенного бойлера и наслаждайтесь комфортной жизнью вне зависимости от ремонтных работ теплотрассы и сезона.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

• Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.

• Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Наиболее популярные ошибки при подключении

• Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
• Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

№3. Внутреннее покрытие бойлера

Внутренняя поверхность бака накопительного бойлера постоянно взаимодействует с водой, поэтому должна быть максимально устойчива к коррозии. На сегодняшний день в продаже представлены водонагреватели, в которых внутренняя поверхность бака выполнена из таких материалов:

• нержавеющая сталь;
• эмалевое покрытие;
• стеклокерамика;
• титановое напыление;
• пластиковое покрытие.

Бойлеры, в которых бак имеет пластиковое внутреннее покрытие, стоят дешевле всех, но и надежность их сомнительна. Лучше всего показали себя баки из нержавеющей стали. Производители дают на них гарантию 10 лет, а некоторые дополнительно проводят пассивацию, увеличивая гарантийный срок до 12 лет. С точки зрения долговечности и надежности такие баки предпочтительны, но и стоят они недешево. Самые дорогие бойлеры получают титановое покрытие, которое позволяет продлить срок службы еще на несколько лет.

Баки с эмалевым покрытием не сильно уступают аналогу из нержавейки. Благодаря добавлению специальных присадок в состав эмали она получает те же коэффициенты расширения, что и сталь, из которой произведен сам бак, поэтому при нагреве такое покрытие не будет трескаться. Эмалевое покрытие совершенствуется день ото дня. Сегодня можно найти водонагреватели, в которых эмаль получает напыление с ионами серебра. За счет этого повышаются антибактериальные и антикоррозионные свойства.

Некоторые специалисты отмечают, что пластик, эмаль и стеклокерамика могут получать механические повреждения от перепада температур и при взаимодействии с твердыми частичками, встречающимися в водопроводной воде. Все же, эмалевое и стеклокерамическое покрытие – не самый плохой вариант для бойлера, хоть и несравнимый с нержавейкой.

С другой стороны, каким бы прочным ни было внутреннее покрытие бака, все равно слабые места во всех случаях одни и те же. Это сварочные швы, которые первыми начинают ржаветь. Чтобы предотвратить коррозию бака и «мокрого» ТЭНа в конструкции всех современных бойлеров предусматривают анодную защиту. Для этого используют магниевый, титановый или алюминиевый анод, в роли катода выступает бак. Анод можно назвать расходным материалом. Его лучше менять раз в несколько лет, параллельно проводя очистку ТЭНа и промывку бака.

Помните, что качественный бойлер, изготовленный по всем правилам, не может стоить дешево. Отсутствие гарантии или очень короткий ее срок также должно сказать о том, что производитель, мягко говоря, не уверен в качество своей продукции и хочет поскорее снять с себя ответственность за нее.
