Сухой способ монтажа теплого водяного пола

О плюсах и минусах «сухих» напольных систем

В заключение хочется отметить достоинства теплого пола без стяжки, способные привлечь владельцев частных деревянных домов:

1. Конструкция легкая, надежная и одновременно эффективная.
2. В отличие от замурованных в стяжку греющих контуров, в подобной системе легко обнаружить протечку и устранить ее.
3. Толщина «пирога», выступающего над верхним срезом лаги – от 20 до 50 мм.
4. Водяные полы с рассеивающими пластинами из стали либо алюминия не способны накапливать тепло и практически лишены инерционности. Соответственно, они быстро прогревают комнаты и оперативно реагируют на команды автоматики и изменение расхода теплоносителя в петлях.
5. Быстрота монтажа, связанная с отсутствием «мокрых» процессов и застывания раствора. Как в сжатые сроки устраиваются легкие теплые полы, показано в очередном видеоролике:

Для справки. На различных интернет-ресурсах встречается противоречивая информация о сниженной теплоотдаче настильной системы по сравнению с монолитной. Теоретически это так, но на практике разница невелика, да и провести сравнение довольно сложно.

Единственный недостаток, заставляющий домашних изобретателей мудрить с алюминиевой фольгой, — цена стальных изделий, особенно в комплекте с фигурным пенополистиролом. Обойти этот нюанс можно так: делать теплый пол во всех помещениях поочередно, по факту появления финансовых возможностей. Сначала нужно утеплить перекрытие и поставить гребенку, а потом постепенно монтировать трубную разводку, начиная с помещений, где жильцы пребывают постоянно.

Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный

Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.

Деревянная система теплых полов

Деревянная система самый распространенный .

Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.

Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.

На рисунке показан слоеный пирог для деревянной системы теплых полов.

Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.

*Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:

• древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
• при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.

Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.

Полистирольная система теплых полов

Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.

Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:

• чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
• по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
• поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
• сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
• на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
• после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
• поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.

В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.

На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.

Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.

Обзор производителей материалов

Рассмотрим самых популярных и надежных производителей.

Деревянная стеллажная система

Эти системы производят многие фирмы, и одной из самых популярных признали марку LoPro Max. Благодаря ей сухая деревянная стяжка для водяного теплого пола выполняется из чистой древесины. Трубы фиксируются деревянными “рельсами”, толщиной 2 см. Влажность дерева при укладке не должна превышать 10%. Ширина полосок зависит от выбранного шага укладки трубок.

Шаг трубы, см	Ширина доски, см
15	13
20	18
30	28

Укладка деревянного стеллажа под водяной пол выполняется просто: после тщательной очистки поверхности ее проверяют и выравнивают. Неровности по высоте не должны превышать 2 мм на 1 м.

Далее на пол укладывается полиэтиленовая пленка для гидроизоляции. По периметру к стенам крепится демпфирующая лента. На пленку укладываются опорные доски и к ним саморезами крепятся деревянные “рельсы” (рейки, по высоте чуть больше высоты водопроводных трубок) так, чтобы был выдержан шаг между трубками водяного пола. В местах, где трубки изгибаются, концы реек должны быть закругленными. После укладки водопроводного контура в деревянную обрешетку, к ней крепятся саморезами металлические пластины. Они покрывают не менее 80% площади контура.

Пластины предназначены для равномерного распределения тепла по полу и берут на себя нагрузку. Они могут быть изготовлены из стали или алюминия. Также у них есть ребра жесткости. Посадка металлических пластин на трубы очень плотная, благодаря чему тепло хорошо растекается по поверхности пола.

Чтобы в комнате не было слышно шума от движения жидкости по трубкам, поверх всей конструкции укладывается полиэтиленовая пленка. На нее настилаются листы гипсокартона, желательно в 2 слоя, и уже на них укладывается напольное покрытие.

Модульная система из дерева

Она немного отличается от стеллажной тем, что трубки укладываются в направляющие с пазами, и эти модули чаще делают не из древесины, а из плит OSP или ДСП. Все модули крепко связываются, и в результате получается ровная основа. Монтаж модульной системы гораздо проще и быстрее стеллажной. Их производит английская фирма Total Renewable Solutions

Модульная система из полистирола

Такой сухой теплый пол в деревянном доме с водяным обогревом выполняется так же, как и предыдущий вариант, только вместо плит OSB и ДСП используются полистирольные плиты с шипами, между которыми укладываются трубы. Такие системы производит российская фирма «Рустеплопол».

Сухая стяжка из засыпки

Более широко практикуется такой метод сухой стяжки, как засыпка керамзитовой крошкой с гранулами 1-4 мм. Данный метод сейчас в тренде. Уложенные на пол трубки просто засыпают измельченным керамзитом и выравнивают поверхность по маякам. Сверху настилают специальный стекловолокнистый гипсокартон, он служит основанием под напольное покрытие. Вместо керамзита допускается использовать чистый сухой песок или шлак. Такое покрытие способно выдерживать до 500 кг/м. кв.

Лучшим производителем подобных стяжек признана немецкая компания Knauf. При этом сухая стяжка Кнауф для водяного теплого пола состоит из сухой засыпки и специального гипсокартона, который укладывается внахлест и прочно соединяется саморезами в сплошной щит.

Водяной теплый пол устройство стяжки и последовательность работ

Чтобы проще было понять, как устроена стяжка для теплого пола, рассмотрим ее по ходу заливки – представим ее в виде некоторой последовательности выполнения работ, отклониться от которой, не нарушив технологический процесс, не получится. Думаю, никому не стоит рассказывать, чем грозят подобные нарушения. Поэтому не будем экономить и заново изобретать велосипед, а подойдем к технологии изготовления стяжки на теплый водяной пол со всей серьезностью и пониманием.

1. Для начала укладываем гидроизолирующий слой на очищенные от старой стяжки плиты перекрытия. Нужно ведь подумать о нижних этажах и не допустить протекания жидкости, в изобилии содержащейся в цементном растворе! В качестве такого гидроизолирующего слоя, как правило, используется плотный полиэтилен – его полосы расстилают на перекрытия внахлест друг на друга и на стены. Его можно даже приклеить скотчем к стенам, чтобы постоянно опадающие концы пленки не мешали работать.
2. Укладываем пенопласт. Здесь тонкостей нет никаких, поэтому просто берем и укладываем его как вам нравится или как удобно.
3. Монтаж отражающей теплоизоляции. Здесь также все достаточно просто. Подобный вид теплоизоляции производится в рулонах – раскатываем ее, стыкуем отдельные полосы между собой стык в стык, после чего места их соединения проклеиваем алюминиевым скотчем.
4. Отражающая теплоизоляция, скажем просто, не дружит с цементным раствором – вещества, содержащиеся в нем, уже спустя год практически ничего не оставят от фольги, на которую возлагается обязанность отражать тепловые излучения. Именно по этой причине, чтобы воспрепятствовать разрушению экрана, следующим шагом накрываем его целлофановой пленкой (в этот раз можно использовать более тонкий материал). Если позволяют финансы, то сразу можно приобрести отражающую теплоизоляцию с полиэтиленовым покрытием.
5. Теперь дело за армированием. Здесь также проблем не предвидится – в большинстве случаев сверху теплоотражающего экрана укладывается готовая металлическая сетка, собранная из проволоки толщиной 3мм и имеющая ячейку 100х100мм. В принципе, возможны и другие варианты. Укладывать сетку нужно аккуратно, чтобы не повредить теплоизолирующий слой.
6. Дальше идет демпфер. В принципе, можно приобрести специальную ленту из вспененного полиэтилена, а можно, как и говорилось выше, использовать тонкий пенопласт. На мой взгляд, экономить не следует – лучше приобрести ленту. Она укладывается вдоль стен по всему периметру помещения. Опять же, чтобы она стояла на месте и не мешала работать, ее можно приклеить местами скотчем.
7. Если речь идет о водяном теплом поле, то монтируем трубы системы подогрева, если планируете устанавливать электрический подогрев, то этот шаг игнорируется.
8. Установка маяков. Здесь все стандартно – в качестве маяков используются профили для гипсокартона ud, которые устанавливаются в плоскость горизонта с помощью гидравлического или лазерного уровня. Монтируются маяки с шагом 1-1,8м – он выбирается исходя из длины правила, которым будет тянуться стяжка.
9. А дальше трудимся в поте лица, готовя цементный раствор, заливая и растягивая его между маяками. Этот процесс не сложный, но трудоемкий – здесь нужно быть очень внимательным и растягивать раствор четко в соответствии с установленными маяками.

Спустя 1-2 суток, когда стяжка пола немного подсохнет, и по ней можно будет ходить, не переживая о том, что она проломится, нужно будет удалить маяки и оставшиеся от них канавки заполнить редким раствором. Также на этом этапе работ не лишним будет почистить стяжку от ненужных наплывов раствора – делается это острым краем правила.

Стяжка для электрического теплого пола заливается практически точно так же, за исключением одного нюанса – электрические нагревательные кабели укладываются уже поверх готовой стяжки. Впоследствии они либо сразу облицовываются плиткой, либо же, если речь идет об установке других напольных покрытий, заливается специальной нивелир-массой.

В заключение добавлю только одно – прежде чем включать подогрев полов и проверять его работу, стяжка для теплого пола должна полностью высохнуть. Как правило, в зависимости от температурного режима в помещении, это происходит в течение 2-4 недель.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

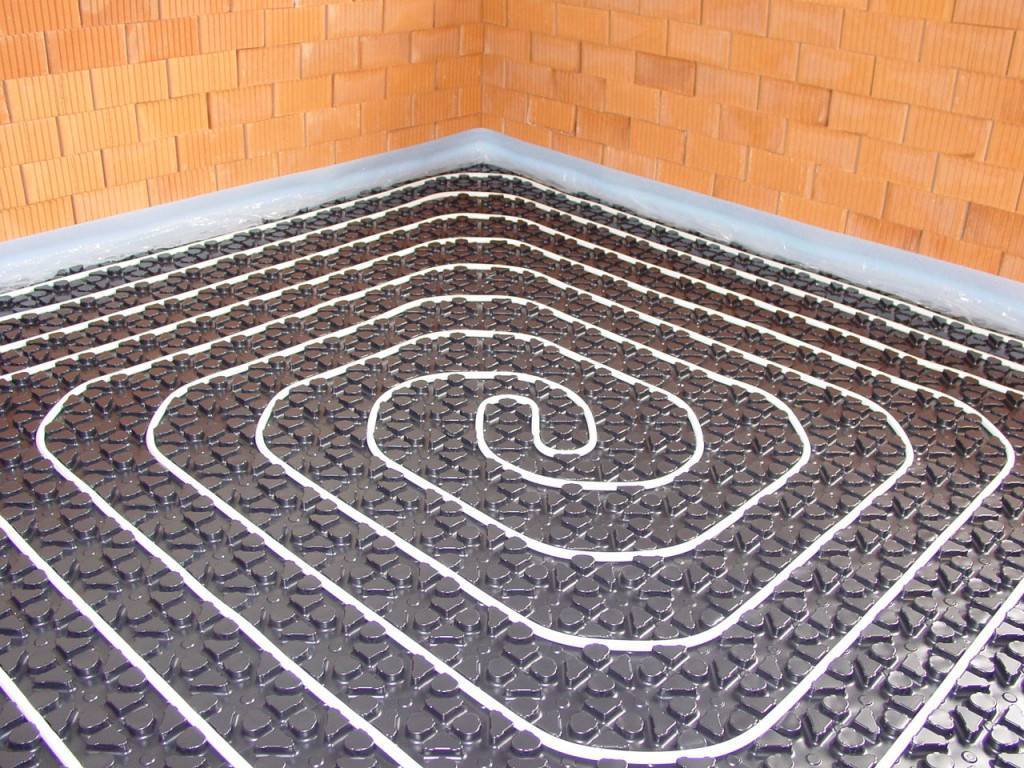

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Недостатки сухой стяжки

Никакие минусы сухой стяжки современного тёплого водяного пола неспособны перевесить ее преимущества, но не указать их было бы несправедливым. И, по существу, минусов всего 2.

Первый их них – стоимость материалов для сухого метода, она в несколько раз выше, чем цена бетона.

Деревянные, древесноволокнистые основы и сухие смеси для засыпки теплого водяного пола очень гигроскопичны и боятся протечек. В случае попадания влаги они плесневеют и начинают гнить, а высыхание их затрудняет верхние половые покрытия.

Еще могут возникнуть определенные трудности при расчетах и составлении схемы укладки контура. Например, расстояния между специальными канавками для укладки труб в деревянную основу могут иметь ширину:

• 28 см;
• 18 см;
• 13 см.

Перед тем, как закупать материалы и начинать монтаж сухого теплого пола, следует составить схематический проектный план. Выбор подходящей основы зависит от расчета, на каком расстоянии друг от друга следует укладывать трубы, с этим расчетом могут возникнуть трудности. Это второй недостаток.

Настильный вариант монтажа теплого пола.

Трубы укладывают в двух базовых схемах: «змейкой» и «улиткой». Хотя одну из них практикуют редко. Чаще устраивают комбинированный вариант, когда в одном помещении совмещают обе схемы для повышения эффективности обогрева пола.

Менее всего востребована «змейка» в обычном стандарте. Эта схема больше подходит для небольших комнат. Дело в том, что самые теплые участки пола будут располагаться непосредственно у входа теплой воды. И чем дальше в направлении к выходу, тем трубы будут прохладней. Лучше всего устраивать «двойную змею», если нужен равномерный обогрев пола.

Тщательно подумать следует о выборе шага между трубами. Он пропорционален диаметру выбранных труб. Нормальный диапазон: 5-45 см от трубки до трубки. При нормальной тепловой нагрузке в 48-50 Вт на кв. м помещения, трубки лучше всего укладывать на расстоянии 30 см друг от друга. Тепловую нагрузку позволено увеличивать максимум до 80 Вт на кв. м. Достигается это уменьшением шага между трубками. Оптимальным шагом между витками в больших комнатах или в помещениях с высокими потолками считается 20-25 см.

При расчете расстояния между элементами теплого пола нужно учитывать и длину трубок. Максимум для 1 помещения, т.е. 1 контура – это 90 метров. Иначе система из-за падения давления и перерасхода тепла не сможет справляться со своей задачей. Если нужно увеличить длину в большом помещении, то устраивают еще один контур, но не допускает превышения длины трубок более 90 метров.

Не следует укладывать трубы вплотную к стенам, обязательно выдерживать расстояние, равное шагу между витками труб.

Как провести заливку бетона при низких температурах в зимний период

Чтобы провести правильную заливку фундамента зимой, следует учитывать много нюансов. Главное – не допускать промерзания раствора. Для этого используют несколько вариантов разогрева:

• электроподогрев;
• добавление антифриза к раствору;
• использование тепловых пушек;
• применение дополнительного материала для закрытия бетона.

Чаще применяют незамерзайку или покупку специального состава бетона, который можно использовать зимой.

Если площадь стройки внушительная, монтируют электрический подогрев, требующий специального оборудования. Для частного строительства подходит вариант укрытия материала, где применяют утеплитель или пленку ПВХ. Основная задача – не дать опуститься температуре раствора ниже 3 ⁰С.

Отвечая на вопрос, можно ли зимой заливать фундамент для дома, отвечаем — можно, но стоит учитывать варианты подогрева или покупки специальной смеси.

Статья по теме:

Что спасает смесь от замерзания

Если проводить заливку фундамента зимой без подогрева и использования антифриза, может произойти полное разрушение основы из-за промерзания, поэтому профессиональные строители не прибегают к таким методам.

Есть некоторые секреты работы с бетоном зимой с использованием способов обогрева:

• Во время морозов промерзает чаще всего только верхний слой, а сам массив остается целым и не теряет своих функций.
• Внутреннюю часть фундамента спасают процессы, происходящие во время затвердевания, то есть химические реакции между водой и цементом.

При этом в зимнее время в растворе все равно должно быть достаточное количество жидкости, чтобы получить хороший прочный результат.

В заключение

Теплые полы – это решаемая задача для любого желающего, которые хотят жить в комфортных условиях. Если это небольшое помещение, то проблема небольшая, а если хочется сделать такое отопление во всех помещениях (жилых), то придется изрядно повозиться, применив различные типы укладок, чтобы система отопления работала с высокой эффективностью.

Естественно, что «мокрые» технологии не всем нравятся и этому есть множество причин, но они зачастую более экономичные, как по средствам, так и по затратам энергии. Вполне очевидно, что деревянные системы (сухие), не отличаются высокой теплоотдачей, а это означает, что для получения оптимальной температуры на поверхности необходимо поддерживать более высокую температуру теплоносителя. Если говорить о системах отопления, замурованных в стяжку, то это наиболее эффективные системы, тем более, если в качестве напольного покрытия используется плитка для пола. Именно поэтому, полы с подогревом делают в ванных комнатах, на кухне, в прихожей, но ни в коем случае в других комнатах, если в качестве напольного покрытия применяется ламинат, например. В таких комнатах лучше сделать утепленные полы, используя различные теплоизоляционные материалы, даже в том случае, если основанием служит стяжка.
