Укладка водяного теплого пола под стяжку

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

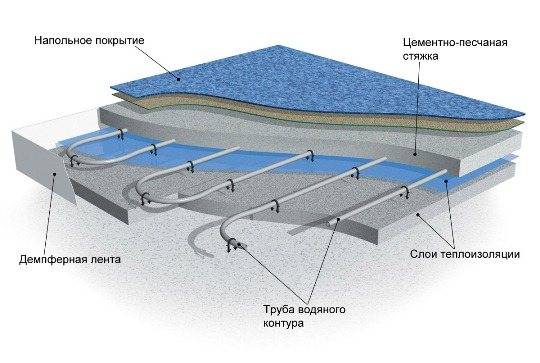

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Минимальная толщина стяжки

Если ссылаться на СНиП, то минимальная стяжка не должна быть меньше 2 см. Но такая толщина стяжки допускается только в случае использования металлоцемента.

Металлоцемент — это покрытие пола, выполненное на основе металлической стружки, воды и цемента.

Если при обустройстве стяжки не предусматривается армировки, то минимальная толщина не может быть меньше 4 см.

Но, если вы хотите залить тонкий слой, то имеется несколько факторов, требующих обязательного исполнения:

• тонкий слой стяжки можно заливать, если выполнена черновая заливка полов
• отсутствие коммуникаций
• отсутствие арматуры

Тонкую стяжку не рекомендую применять в местах с повышенной нагрузкой — гаражах, технических помещениях.

При применении армирующей сетки минимальная толщина стяжки пола будет 4 см. Если нет возможности увеличить слой, то для изготовления раствора потребуется пластификатор. Это позволит значительно повысить прочностные характеристики стяжки и предотвратит дальнейшее растрескивание.

Подготовительные работы

Прежде чем заливать стяжку на тёплый водяной пол, требуется провести некоторые подготовительные работы:

• выровнять и очистить основу;
• установить обогревательную систему.

При обустройстве тёплого пола, осуществлять заливку нужно после монтажа всего «пирога», важно правильно уложить все его слои. Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

1. Черновая стяжка — она очищается и выравнивается.
2. Гидроизоляция — кладётся полиэтиленовая плёнка толщиной 200 — 250 мк.
3. Теплоизоляция — устанавливается вспененный полиэтилен с фольгированным покрытием.
4. Арматурная сетка — она необходима для придания прочности конструкции. Кроме того, к ней могут крепиться трубы, если не укладывается пенополистирольная основа с бобышками.
5. Отопительный контур (металлопластиковые или полипропиленовые трубы с сечением 20 мм) — он фиксируется либо к сетке специальными крепежами, либо укладывается на полистирольные плиты между бобышками.
6. Армирующая сетка — её можно укладывать поверх отопительной системе, при желании придать большую прочность конструкции.

Прежде чем производить заливку, необходимо подсоединить систему к коллектору, проверить её на герметичность и как она греет. После чего, производится установка маячком, которые способствуют получить ровное основание из бетонного состава.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо плас. В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Правила и нормы изготовления плавающей стяжки

Чтобы стяжка, изготовленная плавающим методом, прослужила как можно дольше, необходимо при ее изготовлении придерживаться определенных правил, пренебрежение которыми приведет к скорому разрушению конструкции:

1. Существуют параметры допустимо толщины стяжки, изготовленной из бетонной или любой другой строительной смеси, предназначенной для этих целей. При использовании облегченной строительной смеси на цементной основе толщина стяжки должна быть не меньше 7 см, а на основе классических компонентов – цемента и песка, толщина стяжки должна быть не меньше 5 см.
2. Готовые строительные смеси содержат в своем составе пластификаторы, которые положительно влияют на увеличение прочности монолита. В этом случае (на упаковке производитель указывает допустимые параметры) толщина стяжки может составлять 4,5 см. Меньшее значение не допустимо – такая стяжка будет иметь крайне непродолжительный срок службы.
3. Заливка плавающей стяжки производится по основанию, имеющему равномерную прочность и поверхность. При наличии значительных повреждений перед заливкой стяжки выполняют локальный ремонт поверхности. Если основание представляет собой железобетонную плиту перекрытия, то выполняют черновое выравнивание. При деревянном основании выравнивание можно произвести за счет настила фанеры.

Изготовление стяжки

Армирования: основные правила

При изготовлении стяжки не достаточно просто уложить армирующую сетку под раствор. Чтобы она работала необходимо соблюсти следующие правила:

1. Если стяжка по толщине составляет не более 4,5 см, то сетка в теле массива располагается посередине.
2. Нижний горизонт укладки раствора и армирующая сетка должны располагаться на расстоянии не меньше 1 см друг от друга при устройстве системы «теплый пол», для этого может потребоваться увеличить толщину заливаемого слоя.
3. При большой толщине стяжки в помещениях с высокой нагрузкой сетка внутри монолита должна располагаться на высоте равной 1/₃ от толщины раствора.

Армирование стяжки

Толщина стяжки теплого водяного пола

Наличие теплых полов — это уют и комфорт в вашем доме. А теплый водяной пол в ванной комнате, на мой взгляд — обязательный вариант к исполнению.

Стяжку под теплый пол нужно делать максимально аккуратно. При неверном решении прогрев полов будет неравномерным. Толщина стяжки — это основополагающий аспект при обустройстве теплых водяных полов.

При обустройстве стяжки из цементно — песчаного раствора оптимальной толщиной будет 45 мм. Этой цифры вполне достаточно для соблюдения не только прочности, но и теплопроводности пола. Если использовать армировку, то высоту можно уменьшить до 35 мм, а при добавлении пластификатора — до 30 мм.

Максимальная допустимая толщина стяжки для теплого пола — 110 мм. Чем больше слой стяжки над трубами, тем дольше будут прогреваться полы. Существенным плюсом толстой стяжки является то, что в случае остановки отопительной системы пол долго будет держать тепло.

Сухие смеси

Непосредственно для таких случаев производитель выпускает специализированные сухие растворы.

Они состоят из:

1. Портландцемента, как основы сухой смеси.
2. Песка различных фракций для лучшего сцепления.
3. Комплекса специализированных добавок и присадок, улучшающих показатели теплопроводности.
4. Добавок, компенсирующих тепловое расширение.
5. Пеногасителя, сводящего к минимуму образование воздушных пузырьков.

Перед замешиванием раствора к нему добавляют воду. Ее количество зависит от технологических характеристик сухой смеси и указывается на упаковке. После этого, смесь перемешивается до однородной массы

При этом следует обратить внимание на инструкцию по добавлению жидкости. Если воды недолить или перелить, то часть специальных добавок могут потерять свои свойства.

Готовый раствор:

• имеет консистенцию средней густоты без выделения жидкости;
• не боится перепадов температуры;
• схватывается на протяжении семи суток;
• устойчив против растрескивания.

Черновая стяжка

Бетонная черновая стяжка для водяного теплого пола заливается на этапе общестроительных работ. Ее редко специально устраивают для пола с подогревом.

• Подготовка. Выравнивают земляное основание. Сверху кладут геотекстильную ткань. Затем засыпают слой песка 80-100 мм и трамбуют.
• Предварительно штукатурят стены на высоту 400-500 мм от земли. Это делается для создания прямого угла между стеной и стяжкой. Если угол будет неровным, то при монтаже утеплителя возникнут проблемы с устройством примыканий.
• Армирование. На песчаную подложку кладут металлическую сетку с размером ячеек 100×100 мм.
• Установка маяков. Для устройства чернового основания из бетона монтаж маяков не обязателен. Поверхность выравнивают «на глаз».
• Заливка бетонной смеси. Ее можно заказать готовую или замесить прямо на строительной площадке. Правила изготовления смеси буду описаны ниже. После заливки бетона поверхность разравнивают деревянным или алюминиевым правилом длинной 1500-2000 мм.

Водяной теплый пол

Технология укладки теплого водяного пола доступна для заинтересованных и опытных любителей. Сначала требуется очистить имеющуюся плиту, убрать дефекты, создать ровную плоскость. Сегодня в продаже множество видов наливных смесей, которые станут подспорьем для умельца. На стене закрепляется коллектор, его нужно выровнять по горизонтали, используя нивелир. Не допускается искривлений: произвольное отклонение по каждой из осей станет вероятной причиной неполадок в работе всей системы.

Далее следуют алгоритму:

Укладывают изоляционные материалы, наклеивают демпферную ленту.
С шагом в 50 см располагают планки с замками, на которых будут удерживаться трубы. Можно выбрать теплоизоляцию с крепежами.
Трубы монтируют, ориентируясь на составленную заранее и согласованную со специалистами схему

Важно: трубы любого сечения нельзя перегибать.
Используя прямые фитинги, каждую линию подсоединяют к коллектору. Конструкцию подключают к системе.

Далее следует пробный запуск.

Если гидравлическое испытание показало, что материал прочен и протечек на соединениях нет, то конструкция готова к эксплуатации. Только после окончания монтажных работ и тщательной проверки можно производить заливку стяжки на теплый водяной пол.

Чем выше мощность трубопровода, тем толще рассчитывается бетонный или цементный слой. Состав, особенно новичкам, рекомендуется приобретать в специализированных отделах с пометкой, что он предназначен для накрытия теплого водяного пола. Армирующую сетку укладывают на собранную систему.

Состав стяжки

Целесообразна покупка фабричного раствора для стяжки водяного теплого пола или сухой смеси, содержащего все ингредиенты. Но для настоящих умельцев невозможного не существует. Состав можно приготовить самостоятельно.

Пол с подогревом отличается сложными условиями эксплуатации. Внутреняя температура держится на уровне 50о, а наружный слой прогревается до 30о. Смена режимов, периодические отключения системы приводят к растрескиванию бетона, если изначально не были соблюдены пропорции и не выведена нужная толщина.

Чтобы исключить печальные последствия, стяжка должна обладать:

• Прочностью и низкой пористостью. Плотность способствует увеличению интенсивности прогрева.
• Эластичностью, что предотвратит появление микротрещин. Появление щелей приводит к перекосам бетонного слоя, повреждению отопительной системы.
• Однородностью и быстрым схватыванием. Не допускаем ситуаций, когда участок стяжки остается мокрым, а соседний уже высох. В противном случае возникнет остаточное напряжение.

Раствор для мокрой стяжки готовят традиционно: песок — 3 части плюс цемент — 1 часть. На 50 кг смеси потребуется 180-200 мл пластификатора. В быту — это жидкое мыло или вязкое обезжиривающее для посуды. Гипс применять нельзя, поскольку он слишком гигроскопичен. Время полного затвердевания от 20 дней до месяца в зависимости от толщины.

Полусухой состав содержит меньшее количество воды и застывает быстрее, высокие эксплуатационные качества достигаются за счет добавления фибры. В качестве таковой присадки могут выступать минеральные волокна, обрезки тонкой стальной проволоки. Включения снижают риск деформаций. Покрытие полностью застынет через неделю-десять дней.

Цемент стоит использовать упрочненной марки М400 или М300, более слабый М200 подойдет для малопосещаемых пространств с минимумом нагрузки.

Поэтапное выполнение работ

Итак, устройство стяжки под теплый пол состоит из нескольких этапов:

• на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
• затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
• сетка также прикрепляется к основанию;
• по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
• выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;
• производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.

Стяжка на электрические маты поверх плитки — иногда и так можно делать

Монтаж теплого пола под деревянное основание

Преимущество укладки водяного теплого пола под деревянные полы — это отсутствие мокрых работ и долгого периода ожидания. Но доски прогреть сложнее, чем бетон. Сначала монтируется деревянная черновая основа. Подобный фальшпол покрывается слоем изоляции, желательно защитить конструкцию сверху и снизу.

Популярны следующие варианты укладки труб:

• В мощных досках формируются пустоты (пазы) для материалов нужного сечения.
• На начальную плоскость набивают брус или полосы ДСП, образуя «ходы» для разводки труб.

При монтаже труб специалисты рекомендуют использовать фольгированные материалы. Когда настил готов, раскатывают рулоны фольги. В пазы укладывают трубы (в данном случае рационален диаметр в 1,6-2 см), закрепляют степлером на досках (фанере) настила. Основные этапы монтажа труб и коллектора совпадают с подготовкой водяной системы для бетонного пола.

Распил пазов подходит, если качество напольного дерева не вызывает сомнений. Основание прочное, но поднимать его более, чем на 2 см нет возможности. Схема расчерчивается на полу, размечаются пазы на 3-5 мм шире труб, вырезаются фрезой.

Во втором варианте пазы «строятся» из подогнанных под размеры полос, закрепленных на нужном расстоянии. Схема создается накладным путем. Уровень пола поднимется выше, чем в предыдущем случае. Но сам способ менее трудоемок, система по проложенным ходам собирается быстро. Характерен тот же принцип сборки: в пазы помещается фольга или отражающий материал, монтируются трубы, система накрывается подложкой, сверху укладывают чистовое покрытие (например, ламинат).

Как сделать стяжку по обогреваемому водяному полу своими руками, пошаговая инструкция

Монтаж водяной системы в доме начинается с его основания. Им может быть плиточное перекрытие или бетон. Выравнивают основание при помощи маяков. При необходимости на него укладывают защиту от влаги в виде полиэтиленовой пленки.

Если стяжка будет выполняться на основание из грунта или на деревянную поверхность, под нее укладывают подложку, которая берет на себя роль изолирующего материала. Для теплых полов удобно использовать подложку со слоем фольги. Она будет удерживать тепло и не пропускать влагу.

На подложку для удобного крепления трубопровода укладывают армированную сетку, если конечно подложка не оснащена бобышками, которые упрощают укладку труб. Необходима армирующая сетка и при заливке плавающего бетонного слоя.

Она способствует его скреплению, не позволяя растрескиваться при высыхании и нагреве от труб. После этого приступают к монтажу самих труб. После завершения монтажа трубы проверяют на предмет протечки. Бетонируют трубы, не сливая с них воду.

Для расчета метража трубопровода нужно знать параметры каждой комнаты, расстояние до входных отверстий коллектора, шаг и схему укладки. Чтобы сократить площадь обогрева, трубы можно не прокладывать под предметами мебели, если конечно она не будет передвигаться.

Коллекторы для подачи горячей и забора холодной воды устанавливают выше уровня финишного покрытия. Это необходимо для подключения труб к коллектору, сброса воздуха, образовавшегося в системе.

Средняя длина 1 трубы составляет 70-120 метров, у разных производителей он свой. Площадь, которую может охватить 1 контур, это 15-25 квадратных метров. Перед укладкой труб удобно нарисовать схему площади установки, поделить ее на квадратики, и просчитать, какой из вариантов укладки выбрать.

Укладывать трубы можно простой или двойной змейкой, улиткой, угловой змейкой. Самая упрощенная в монтаже простая змейка. Для подключения водяной системы обогрева используют котлы. Подключать систему к центральному отоплению запрещено.

Еще один нюанс – запрещается монтаж водяных теплых полов в многоэтажках выше первого этажа.

Какой толщины должна быть стяжка над водяным теплым полом

Технология заливки полусухой стяжки пола в квартире

Технология заливки бетонной стяжки пола

Технология стяжки пола механизированным способом

Толщина стяжки

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

• гидроизоляция;
• слой утеплителя;
• термоизолятор, необходимый в структуре отопления;
• подложка для удобной прокладки трассы контура;
• основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Стяжка теплого пола своими руками

Приготовление раствора для мокрой стяжки подразумевает наличие большого количества воды: третью часть от взятого объема цемента. Песок, цемент, фиброволокно тщательно растирают в одной емкости. Пластификатор разводят в воде, этот ингредиент позволяет уменьшить толщину стяжки за счет придания ей эластичности.

Постепенно сухую смесь высыпают в воду, перемешивая после каждой порции. Если вылить воду в состав, то образуются комки, которые трудно растереть. Для замеса понадобится дрель с насадкой или миксер. Ингредиенты желательно просеять, чтобы отделить камешковые включения.

Если планируется формировать пол из полусухой смеси, то воды берут наполовину меньше. Мастера рекомендуют не экономить и приобрести подготовленные сухие составы. Инструкция по их приготовлению прилагается.

Затирку производят через полчаса после заливки. Актуально ежедневное увлажнение плоскости в процессе сушки, для большей эффективности применяется пленка.

После заливки тяжело определить точное размещение труб, поэтому на руках должна остаться схема с точными размерами. Некоторые мастера чертят на кальке план размещения труб без масштаба в полную величину и тогда при поиске элементов достаточно разложить чертеж на полу.

Перед началом работ стоит подготовить все материалы, инструменты, определиться с особенностями монтажа и представлять как правильно сделать стяжку в конкретных условиях.

Замес бетонной смеси

Установка теплого водяного пола осуществляется с последующей заливкой бетонной, цементной или купленной в магазине готовой стяжкой.

Основная марка бетона по прочности для заливки пола М250. Соотношение цемента, песка, щебня – 1:3,5:4. Бетон лучше мешать электрической бетономешалкой. Часто в смесь добавляют пластификаторы и стекловолокно. Объем одного замеса не должен быть большим. Иначе бетон начнет схватываться до заливки.

Цементно-песчаную смесь замешивают в бетономешалке. Если ее нет, то можно изготовить раствор в бадье. Соотношение цемента М400 и песка – 1:3. В раствор добавляют пластификаторы. Очень популярны магазинные сухие смеси. Их разводят с водой и заливают. Это ускоряет процесс устройства стяжки.

Итоги

Тёплые полы реально постелить в любом помещении самостоятельно, если знать все тонкости и особенности монтажа

Чтобы решить, как самому уложить теплый пол, важно подобрать под конкретное помещение подходящий вариант тёплых полов. Не всегда дешёвый монтаж оправдывает дорогую эксплуатацию

То же самое можно сказать и о сложностях устройства водяного пола. Оборудование дешёвое, но монтаж сложный и длительный. Поэтому электрические полы всё чаще оказываются в приоритете. Их основное преимущество — мобильность и возможность лёгкой регулировки температурного режима. Существует множество способов монтажа, как электрических, так и тёплых полов. Это зависит от плана дома, финансовых возможностей, выбора материала и оборудования.
