Подробная инструкция по самостоятельному лужению жала паяльника

Как залудить жало металлической губкой?

Порой случается так, что не лудится жало паяльника, даже если обработка ведется в течение достаточно длительного времени. Применение металлической губки может существенно сменить ситуацию. Для этого подойдут как обыкновенные бытовые варианты, так и профессиональные губки. В фирменных паяльных станциях можно встретить специальные устройства для сухой очистки жала, которые сделаны как стальная губка.

Использование металлической губки для лужения жала

Выбирая способы как залудить жало паяльника в домашних условиях можно не использовать не просто саму губку, чего может быть вполне достаточно, но добавить улучшения. Если ее измазать в густом флюсе, к примеру, в паяльном сале, то эффект будет более существенным. На само жало можно нанести кусочек припоя, когда оно разогреется, это поможет одновременно очистить его и залудить. Данный способ подходит для таких видов жала как:

  • Медное;
  • Никелевое;
  • Керамическое.

Как залудить жало в канифоли?

Лужение жала паяльника канифолью

Способы как залудить жало паяльника без канифоли могут оказаться более простыми, но с использованием данного материала можно проводить работу даже со старыми инструментами, в которых использовалась мягкая медь для производства жала. Основная проблема здесь заключается в быстром окислении материала, так что после очистки мастер даже не сможет быстро донести паяльник до места работы, как все уже снова окислится. Единственным способом для этого является лужение непосредственно в канифоли. Для этого требуется подложить кусок стальной проволоки или какой-либо аналогичный предмет под инструмент. Жалом нужно тереть до момента расплавления флюса. Желательно использовать в это время припой.



Устаревшие способы

Если поинтересоваться, как правильно облудить паяльник у людей, которые занимались пайкой достаточно давно, но при этом показывали хорошие результаты, то можно встретить такие способы, которые сейчас редко используются. К ним относятся:

  • Напильник. Обработка напильником без дополнительных приспособлений помогает достичь результата, но не дает гарантии, что все надолго сохранится. Это влияет на более быстрое израсходование ресурса жала.
  • Деревянный верстак или другая некрашеная древесина. Это очень простой подручный способ, который позволит достичь нужного результата при длительном воздействии.
  • Сосновая канифоль. Эффективный, но малоприятный способ из-за запахов, которые раздаются при расплавлении.
  • Тугоплавкий припой. Материал дольше остается на жале благодаря тому, что температура его плавления выше, чем у остальных материалов.

Особенности лужения современного жала паяльника

У многих возникает вопрос, как залудить новый паяльник, у которого наконечник сделан из никеля или керамики. Есть специальные способы, как залудить жало паяльника паяльной станции с не обгорающим жалом. Стандартные методы здесь не всегда подходят.

Для начала нужно взять тряпку. Устройство разогревается и попутно натирается тряпкой. При должном нагреве его нужно опустить в канифоль, которую следует подготовить заранее, попутно утапливая в ней кусок олова. Это обволакивает поверхность наконечника и помогает бороться с окислением.

Заключение

Существует масса способов как залудить жало паяльника с покрытием и без него. Каждый мастер использует свои методы, которые ему наиболее удобны. Эффективность каждого из них будет видна на практике. Единственно верного решения для всех не существует и нужно индивидуально подбирать каждый вариант.

Как правильно залудить медное жало у паяльника

Перед использованием жало нужно залудить. Иначе припой не будет к нему приставать и пайка станет невозможной. Рассмотрим способы, как правильно залудить жало для паяльника. Для этого процесса понадобятся:

  • канифоль;
  • припой;
  • деревянный брусок;
  • наждачная бумага с мелким зерном или напильник.

Рабочую поверхность нового жала зачищаем наждачной бумагой, положенной на брусок, до блеска. Если жало побывало в эксплуатации, его поверхность неровная и изрыта кавернами, то перед облуживанием его придется выровнять напильником. Лучше для этого вынуть его из паяльника и зажать в тиски. Если по вышеописанным причинам демонтаж жала невозможен, то можно обойтись и без этого. Считается, что плоскость для пайки лучше формировать не напильником, а отковыванием, постепенно расплющивая кончик жала молотком. Процесс этот более трудоемкий и требует определенных навыков, но в результате припой будет меньше вымывать медь их жала. Выбоины в нем будут образовываться медленнее, и повторное лужение потребуется не скоро.

Теперь устанавливаем жало на место и включаем паяльник в сеть. При этом периодически контролируем нагрев, касаясь канифоли. Как только она начинает плавиться, покрываем ею всю рабочую поверхность. В процессе выгорания канифоли процесс периодически повторяем, ожидая момента, когда температура станет достаточной для плавления припоя. Как только это произойдет, покрываем припоем всю рабочую поверхность жала и стряхиваем с него излишки.

Поверхность нужно полностью залудить. Если есть пропуски, или жало не лудится, значит, окисел был снят некачественно. Чтобы не остужать паяльник и не зачищать поверхность снова, применяем небольшую хитрость.

На брусок кладем наждачную бумагу, а на нее – кусочек канифоли. Плавим его паяльником и зачищаем рабочую поверхность жала наждачкой в среде канифоли. Периодически добавляем припой. Этот метод годится и для того, чтобы оперативно восстановить рабочую поверхность. Как только на ней появляются необлуженные зоны, рекомендуется поправить ситуацию с помощью наждачки и канифоли. Это будет лучше, чем потом выравнивать поверхность напильником.

Расчёт обмотки

Ремонт паяльника в большинстве случае сводится к процедуре, позволяющей перемотать сгоревшую обмотку из нихрома

При её замене важно правильно подобрать толщину и диаметр нихромовой проволоки, а также количество витков в спирали, определяющее выделяемую тепловую мощность

Для определения исходного показателя (сопротивления обмотки) используются специальные таблицы.

Таблица для определения сопротивления нихромовой спирали в зависимости от мощности и питающего напряжения электрических приборов , Ом
Напряжение питания паяльника, В
122436127220
121248,010813444033
246,024,0546722016
364,016,0364481344
423,413,7313841152
602,49,622269806
751.97.717215645
1001,45,713161484
1500,963,848,6107332
2000,722,886,580,6242
3000,481,924,353,8161
4000,361,443,240,3121
5000,291,152,632,396,8
7000,210,831,8523,069,1
9000,160,641,4417,953,8
10000,140,571,3016,148,4
15000,100,380,8610,832,3
20000,070,290,658,0624,2
25000,060,230,526,4519,4
30000,050,190,435,3816,1
Таблица зависимости погонного сопротивления (одного метра) проволоки из нихрома от диаметра
Диаметр нихромового провода, мм0,050,070,080,10,20,30,40,50,600,7
Погонное сопротивление, Ом/м при 20°С55028020813734,615,78,755,603,932,89
Диаметр нихромового провода, мм0,80,91,01,21,31,52,02,22,53,0
Погонное сопротивление, Ом/м при 20°С2,201,701,400,970,80,620,350,310,220,16

По этим таблицам можно будет проверить правильность расчёта обмотки, чтобы в дальнейшем выполнить ремонт.

При фиксированном напряжении питания U и измеренном с помощью тестера сопротивлении нагревательного прибора R потребляемая им мощность P вычисляется по формуле P=(UхU)/R.

Особенности покрытий

Паяльники простого типа традиционно имеют медное жало. Материал до сих используется с момента изобретения инструмента из-за своих высоких теплопроводящих свойств. Но есть недостаток — способность к высокому износу. Медь выгорает или растворяется в припое. Недостаток требовалось устранить, и производители стали наносить дополнительное покрытие из никеля или серебра.

Никель обладает высокой прочностью и не изнашивается. Долгий срок службы — это преимущество никелевого покрытия. Недостаток — слабая адгезия. Такой наконечник плохо удерживает припой. Пайку можно выполнить только при подаче припоя непосредственно в зону работы. Рабочую область нагревают жалом, потом ложат небольшую часть припоя или паяльной пасты. Схватывание происходит от нагрева.

Особенности напыления усложняют работу и обслуживание. Поэтому радиолюбители, особенно старшего поколения, предпочитают медные паяльники. Но у медного жала есть недостаток — горячая медь мгновенно окисляется. Взаимодействие с воздухом происходит лишь на тонком слое, но этого достаточно для нулевой адгезии. Тепло тоже передаётся хуже. Выход из ситуации — наконечник всегда нужно покрывать тонким слоем припоя.

Олово нельзя наносить перед пайкой, поскольку под его слоем начинает выгорать медь. На месте выгорания появляются шлаки, из-за которых отсутствует адгезия. Мастер начинает отвлекаться от работы.

Абразивные материалы стачивают покрытие. Никель или керамика нанесены тонким слоем на жало — вот почему нельзя их стачивать. Дорогостоящий наконечник превратится в медный пруток.

Специальные средства

В качестве специальных средств допускается применять активные органические смеси (флюсы), а также пасту особого состава. Применение флюсов позволяет повысить эффективность смачивания материала жала припоем и, соответственно – улучшить показатели лужения.

Отечественными производителями предлагается несколько видов флюса, поступающих в открытую продажу в герметично закупоренной пластиковой упаковке. При работе с составом, состоящим из этилового спирта с добавленными катализирующими добавками, температура в зоне обработки не превышает 300 градусов. Этот показатель удовлетворяет требованиям к выбору правильного режима лужения большинства материалов, идущих на изготовление жал.

Порядок применения активных пастообразных добавок отличается лишь способом их нанесения на обрабатываемые поверхности.

Как залудить жало современного паяльника

Производители сердечников заявляют, что их изделия лудить не обязательно. Это частично справедливо для тех стержней, которыми работают методом подачи припоя проволокой или пастой в рабочую зону. Жало прогревает соединение с нанесенным на него флюсом, отплавляет от проволоки капельку сплава, которая, растекаясь по горячему, образует прочное соединение.

Никель также окисляется на воздухе, хотя и медленнее, чем медь. Слой окиси ухудшает теплопередачу, снижая эффективность прогревания пайки, поэтому рабочую сторону лучше залудить. Сделать это нужно без повреждения покрытия. Для этого используется мокрый хлопчатобумажный лоскут, банка с твердой канифолью и ПОС. Правила того, как облудить паяльник новый:

  1. Рабочая поверхность обезжиривается.
  2. Включается питание.
  3. Нагревшийся сердечник очищается мокрой тряпкой и сразу втыкается в канифоль.
  4. Добавленный в банку кусочек припоя растирается, не вынимая стержня из флюса.
  5. Через короткое время кончик покроется ровным слоем олова.

Будет интересно Как паять алюминий в домашний условиях

Чаще всего для жала используется коническая форма. Достаточно лудить 3-5 мм острия конуса.


Как залудить жало современного паяльника

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

  • Освободите рабочую поверхность от посторонних предметов
  • Уберите из комнаты излишне любопытных детей и животных
  • Следите за шнуром – задев его ногой или рукой, есть риск ожога
  • Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
  • Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
  • Каждый раз следует брать припоя не больше, чем на 2 пайки. Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Техника пайки

Существует два основных способа пайки:

1. Нанесение припоя на детали с кончика паяльника. 2. Нанесение припоя непосредственно на паяемые детали (на площадку).

В обоих случаях необходимо подготовить детали к пайке, установить и закрепить их в требуемом положении, разогреть паяльник и нанести на место пайки флюсом.

1. При нанесении припоя с паяльника, на нем расплавляют некоторое количество припоя и прижимают жало к спаиваемым деталям. При этом флюс вскипает и испаряется, а припой переходит с кончика жала на место спайки. Чтобы припой распределился равномерно, необходимо при пайке двигать паяльник вдоль шва.

2. При нанесении припоя непосредственно на место пайки, сначала паяльником разогревают детали до нужной температуры, а затем подают припой на деталь или в стык между паяльником и деталью. Расплавляясь, припой заполняет стык между деталями.

Первый способ пайки подходит для мелких деталей, а второй для более крупных.

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.

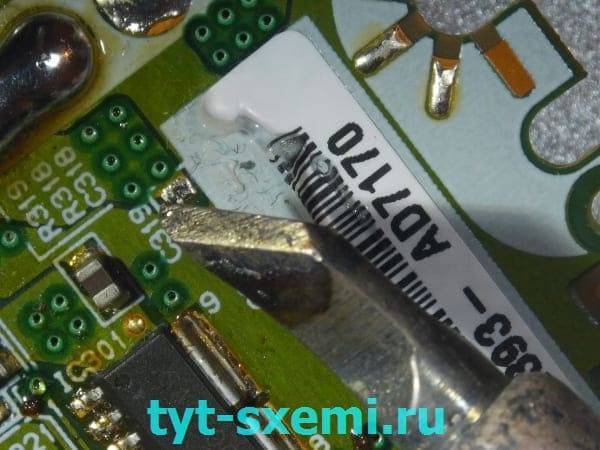

Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Как правильно залудить жало паяльника, руководство для пайки

Добрый день начинающие радиолюбители и радиотехники. Сегодня, в этой статье, я расскажу вам, про очень полезную и необходимую вещь, для качественной и надёжной пайки, радиодеталей и электронных схем.

Как правильно залудить жало паяльника, этот навык, пригодиться всем, без этого, просто невозможно грамотно и надёжно выполнять качественный монтаж радиоэлементов.

Для чего нужно лудить паяльник?

Во время монтажа и пайки, необходимо к ножке микросхемы или другого радиоэлемента, добавить некоторое количество олова. Бывают случаи, из-за плохо залуженного жала паяльника, олово ни как не хочет браться. Иногда оно берется в очень малом количестве, или просто берется маленькими шариками или кашей. Поэтому, нужно правильно залудить жало паяльников.

Нормального контакта ножки радиодетали с платой, без залужённого и прогретого паяльника, у вас не получится. Этих бед и неудобств, необходимо избегать и бороться с ними, сейчас я вам расскажу, как это сделать, последовательно, объясняю доступным языком и иллюстрирую всё это фотографиями.

Подготовка паяльника к лужению и работе

Допустим, у вас имеется паяльник, он либо новый только с магазина, либо ваш рабочий, но с пятнами перегрева и раковинами от температуры на жале. Вследствие этого, пайка электроники становиться не качественной и неудобной.

Для начала лужения паяльника, жало необходимо почистить или поправить с помощью специальных средств. Можно использовать напильник, только желательно мелкий, наждачную бумагу и надфиль из набора.

При отсутствии перечисленного инструмента, можно использовать любой абразивный предмет, хоть кирпич.

Снимаем окислы и гарь, если паяльник новый, стачиваем все заусенцы и сразу придаём форму жалу, которое нам необходимо или будет удобно. В конце процедуры, у вас должно получиться, чистое, гладкое и немного блестящее жала паяльника. Сейчас вы узнаете, как правильно залудить жало паяльника.

Приступаем к  лужению жала паяльника

Для следующих действий, нам будет необходимо, сам паяльник, розетка для его подключения к сети 220 вольт 50 Герц, деревянная дощечка, припой и канифоль.

Включаем паяльник в сеть и ждём, когда паяльник начнёт нагреваться, это станет понятным, когда появится характерный запах гари, и сразу макаем его в канифоль и оставляем нагреваться.

Как только канифоль на жале паяльника начинает закипать, добавляем к нему кусочек олова или припоя. Как только кусочек припоя начал расплавляться, немедленно начинаем тереть его об деревянный брусок.

Продолжаем это трения до получения положительного результата. Когда по всей поверхности жала, его рабочей части, ту которую мы зачищали, не образуется тонкая плёнка припоя.

Возможно, это может не получиться с первого раза, повторите попытку, и всё получится.

Как правильно залудить жало нового паяльника

Если паяльник только куплен, с ним требуется провести те же самые действия, что с рабочим. Но предварительно, его необходимо как следует прогреть, чтобы спираль и сама рабочая часть паяльника обгорели от масла и прочего ненужного напыления.

После прогревания, следует дать ему остыть, и приступить к лужению паяльника.

Рекомендации по использованию паяльника

Со временем, паяльник часто перегревается, и на нём образуются раковины. Со временем она съедают медное жало. После этого его приходится заново, правильно лудить.

Чтобы избежать сей неприятности, всегда после работы, очищайте паяльник от остатков олова, канифоли и прочего материала, которого вы могли коснуться во время работы. Просто смахните остатки, сложенным листком, это продлит его жизнь.

Выполняя эту не хитрую процедуру, ванн не придется, часто лудить жало паяльника.

Типы жал для паяльников

В этой статье мы разберемся, какие типы жал бывают у паяльника.

Виды жал для паяльников

Жало для паяльника бывает в основном двух видов: это медные жала, которыми паяют еще ветераны электроники

и съемные жала с никелевым покрытием, которыми паяет молодежь и все те, кто понял преимущество таких жал

Для жал с никелевым покрытием требуется свой паяльник, с регулировкой температуры и с возможностью разборки паяльника. В основном такие паяльники устанавливаются на паяльную станцию, например, Lukey 702.

Виды никелевых жал

У меня в комплектации вот такие жала с никелевым покрытием:

  1. Жало-игла. Честно говоря, полная лажа. Как только притрагиваешься к припою, жало резко остывает и потом уже перестает греть припой. Поэтому, такое жало подойдет только для очень мелких ювелирных работ.
  2. Жало-лопатка. Используется для отпаивания и припаивания крупногабаритных радиоэлементов. Физический смысл заключается в том, что быстро прогревает всю деталь не остывая, потому как обладает большим объемом по сравнению с другими жалами.
  3. Жало-капля. Очень удобен для переноса капельки припоя на своем кончике, что в свою очередь повышает качество пайки и запаиваемых радиокомпонентов.
  4. Изогнутое жало. Очень удобен при демонтаже радиокомпонентов в паре с медной оплеткой для снятия лишнего припоя с платы. Удобен также и для пайки.
  5. Обычное жало. Очень универсальное жало. Сочетает в себе все жала, поэтому считается самым ходовым

Как поменять жало?

Белая палочка, торчащая из ручки паяльника – это нагревательный элемент. Именно он греет жало паяльника.

После разборки паяльника убираем жало и ставим другое. Собираем в обратной последовательности.

Как правильно выставить температуру паяльника

Для того, чтобы правильно выставить температуру паяльника, берем припой и касаемся им жалом паяльника. Повышаем температуру на паяльной станции и смотрим, когда припой начнет плавиться и будет держаться на кончике паяльника. Ловим этот момент и прекращаем повышение температуры паяльной станции.

Не путайте плавление припоя с его размягчением. Когда припой становится как каша, это значит, что температура паяльника еще маловата. Надо еще чуток добавить. На разных паяльных станция индикация температуры разная. Я, например, выставляю на своей станции температуру порядка 360-370 градусов. Некоторые электронщики выставляют температуру 330-340, а кто-то даже 300. Это говорит о том, что датчик температуры паяльника у каждой паяльной станции разный. Больше всего врут по температуре китайские дешевые паяльные станции, типа Lukey. Но, немного отходя от темы, скажу что эти паяльные станции очень хорошо себя зарекомендовали, особенно Lukey 702.

Заключение

В заключении скажу еще пару слов о жалах паяльника с никелевым покрытием. За ними, как и за всей аппаратурой, требуется уход. Ни в коем случае не чистите наждаком или напильником такие жала! Это приведет к тому, что вы сдерете рабочий слой, жало будет у вас выгорать и припой не будет к нему липнуть. Я раньше про это не знал и загубил одно жало

Никогда не подносите раскалённое жало к кабелю питания, иначе можете получить удар электрическим током. Следите, чтобы шнур питания всегда был в исправном состоянии и никогда не оставляйте раскалённый инструмент без присмотра лежащим не на подставке, а на столе. Паяйте с умом!

Где купить жало для паяльника

Дешевле всего приобрести эти жала можно на Алиэкспрессе по этой ссылке:

А есть также и медные. Они лучше с точки зрения пайки, так как теплопроводность меди очень высокая. Единственный минус – такие жала обгорают и в конце концов теряют свою первоначальную форму

Глянуть медные жала можете по этой ссылке.

Очень информативно про жала для паяльника описано в этой статье.

Пайка листового металла внахлест

В процессе ремонта кузовов автомобилей и всевозможных различных жестяных работ возникает в пайке листового металла внакладку необходимость. Ставить листовые детали друг на друга наложением можно двумя способами, — облудив их предварительно, или применяя паяльную пасту, которая содержит флюс и припой. Перекрывающиеся зоны деталей в первом случае после механической зачистки и обезжиривания лудят предварительно. Затем прикладывают части соединения друг к другу обезжиренными поверхностями, зажимными устройствами фиксируются и с разны сторон прогреваются при помощи паяльника до температуры плавления припоя. Свидетельством удачной пайки выступает вытекание из зазора расплавившегося припоя. После подготовки деталей при втором способе контактная зона одной из деталей покрывается специальной паяльной пастой. Затем в нужном положении фиксируют детали, зажимами стягивают и, как в самом первом случае, прогревают с двух сторон шов паяльником

При приобретении паяльной пасты, необходимо обращать свое внимание на ее предназначение, так как многие паяльные пасты предназначены для пайки электроники и активных флюсов не содержат, которые позволяют сталь паять

Варианты обработки проводов

Некоторым мастерам нравится метод лужения, при котором провода прижимаются паяльником к деревянной дощечке. Это вполне приемлемая технология. Выделяющиеся при нагревании деревянной подложки газы в некоторой степени работают как флюс, способствуя удалению оксидов на металле.

Еще лучше удаляет продукты окисления расплав аспирина. Таблетку можно подкладывать под провода при лужении. Выделяющиеся из нагретой ацетилсалициловой кислоты газы хорошо обволакивают место соединения, удаляя с них все примеси. В результате провода будут успешно лудиться.

Существует своеобразный метод подготовки многожильных проводков, в которых тонкая медная основа покрыта эмалью. В этом случае как подложку мастера рекомендуют использовать кусочек ПВХ материала.

При повышении температуры поливинилхлорид начинает выделять пары хлороводорода, которые так же, как соляная кислота, быстро разрушают оксидный слой. Как показывают многие видео уроки, ПВХ подложка может быть не очень большой, соответствующей размерам рабочей зоны лужения.

Подготовка и обслуживание

Чем интенсивнее идет работа, тем скорее жало паяльника выгорает и обрастает чешуйками окалины. Во время продолжительного нагрева до высоких температур медь, из которой сделан наконечник, частично переходит в расплав олова, а частично истирается о паяемые поверхности и контакты.

Происходит физическая и химическая эрозия вещества. Кроме того, под действием тепла происходит окислительная реакция меди с кислородом воздуха. На моделях, позволяющих регулировать температуру, рекомендуется снижать ее при случающихся перерывах в пайке, или просто выключать на это время паяльник.

Последовательность операций по удалению окалины:

  • Аккуратно вытащить жало.
  • Зачистить слой окалины мелкозернистой абразивной бумагой.
  • Нанести на жало графитовый защитный слой, натерев его грифелем простого карандаша, Это замедлит повторное появление слоя окалины.
  • Легко постукивая по корпусу электронагревателя и поворачивая его, удалить окалину из углубления для медного стержня.
  • Вставить жало обратно в крепление.

Будет интересно Как паять алюминий в домашний условиях

Для обеспечения электробезопасности следует каждый раз перед началом работы осматривать изоляцию сетевого кабеля на предмет отсутствия механических повреждений и оплавлений. Время от времени полезно также измерить величину сопротивления изоляции. Замер проводится между контактами вилки и жалом. Значение должно превышать 10 мом.

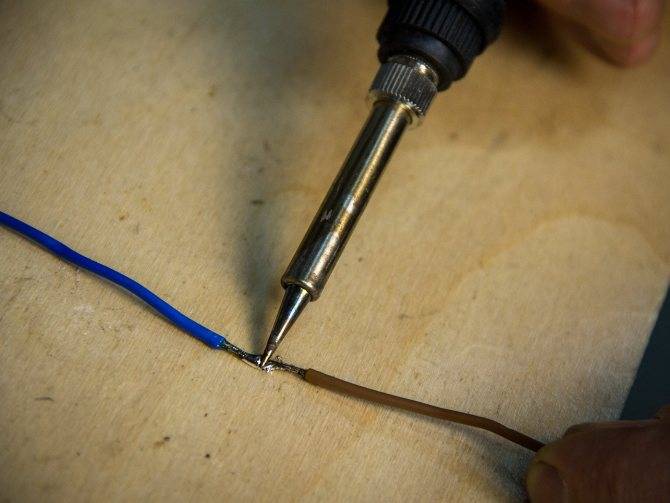

Пайка двух проводов

Процесс правильного лужения жала паяльника для качественной работы

28.04.2018

Все сталкивались с проблемой при пайке. Причиной может быть новый, только что купленный прибор или, наоборот, старый, использовавшийся долгое время. В обоих случаях можно легко исправить ситуацию. Соблюдая правила ухода и эксплуатации электроприбора, вы сможете избежать многих проблем и неприятностей при работе.

В большинстве паяльников при изготовлении используют жала из меди или стальной стержень. Прежде чем приступить к работе паяльником, жалу нужно будет придать нужную форму и правильно обработать.

Залуживание поможет настроить прибор для качественной и продуктивной работы. Многие производят обработку обычным напильником либо в процессе ковки.

Это позволяет сделать жало паяльника прочнее и избежать быстрого износа при пайке.Особенности инструментов

Для этого в процессе использования своевременно очищайте место крепления и периодически вытаскивайте съёмный стержень. Для начала работы новое жало нужно облудить и придать ему нужную форму. Для того чтобы залудить жало, нужно покрыть его припоем. Для этого нужно хорошо нагреть наконечник и расплавить жалом канифоль.

После этого часть, которой производится пайка, покрывается проволочным припоем. Лужение позволяет продлить срок службы стержня.

Лужение и заточка

  1. Заточить жало паяльника напильником под углом в 45 градусов. Должна получиться форма клина. Но можно придать форму, нужную для пайки конкретных изделий.
  2. Край должен быть тонким и немного тупым.
  3. Если жало паяльника не лудится, паяльник с медным жалом желательно почистить шкуркой, чтобы снять окисленный слой патины.
  4. Можно придать жалу форму лопатки методом ковки.
  5. Очистить мелким напильником.
  6. После заточки стержень нужно установить и сразу же залудить, иначе он снова окислится.

Паяльника с медным жалом

  1. Включаем прибор и ждем, пока стержень нагреется до оранжевого цвета. Главное — не перегреть, чтобы стержень не обгорел.
  2. Прислоняем к канифоли, при этом будет много дыма. Распределяем канифоль по всей поверхности.
  3. Покрываем поверхность жала припоем. Для лучшего покрытия потрите его об деревянную поверхность. Если припой покрыл не всю рабочую поверхность, повторяем действия еще раз.

После продолжительной работы инструментом заточку и лужение необходимо будет повторять.

При перегреве на стержне могут образоваться окалины. Чтобы их очистить, стержень вытаскивают и обрабатывают мелкой шкуркой. Покрывают стержень графитом, потерев его грифелем простого карандаша.

Очистить нагревательный элемент от окалины можно, слегка постучав по нему. После полной очистки стержень устанавливается на место.Работая, старайтесь не перегревать острие, иначе потребуется снова восстанавливать его.

Припой не будет держаться и нужно будет опять залудить и обжечь наконечник. Помните правила работы с паяльником и способы его залуживания.

Необгораемого наконечника

Существует рабочая часть, которая покрыта необгораемым составом. Эти жала нужно обрабатывать очень аккуратно. Хорошо подойдет мокрая ткань или губка для мытья посуды.

Почему нельзя использовать напильник? Потому что при агрессивном воздействии снимется необгораемый состав, и острие будет дымиться, а олово липнуть. Без механического воздействия срок службы будет дольше.

Чтобы облудить острие такого паяльника, нужно в расплавленную канифоль опустить кусок припоя, затем, когда припой начнет плавиться, нужно медленно начать тереть острием стержня о деревянный брусочек.

После чего протереть его влажной тканью, удалив с него окислы, а затем поводить разогретым паяльником по припою. После лужения остается протереть тканью жальце — и можно приступать к работе.

Лужение позволяет защитить поверхность металла от коррозии. Если новый стержень не лудится, нужно очистить его от загрязнений и смазки. Для этого разогреваем стержень и наносим на него пасту флюса, после закипания и распределения по поверхности остатки загрязнений и флюса удаляются мыльной водой или бензином.

Подготовка и обслуживание паяльника

Домашний паяльный инструмент требует ухода. В процессе работы его жало выгорает, образуются неровности, которые следует периодически устранять.

Как правильно подготовить и облудить жало нового паяльника


Новый паяльник Сразу выполнить пайку только что купленным инструментом не получится. Предварительно его нужно подготовить к работе. Перед тем как облудить жало нового паяльника требуется выполнить ряд последовательных действий:

  1. Удалить упаковку, осмотреть прибор.
  2. Придать кончику стержня необходимую форму (ковкой или напильником).
  3. Положить паяльник на подставку.
  4. Включить в сеть и прокалить жало до появления красновато-жёлтого оттенка. Этим достигается выжигание консервационного состава и окислов на внешней поверхности.
  5. Соскрести образовавшийся нагар.

Только после этого можно производить лужение рабочей зоны одним из способов, описанных ниже.

Обслуживание

От постоянного нагрева рабочий стержень покрывается окалиной. Это ухудшает передачу тепла от нагревательного элемента. Последовательность удаления окалины:

  1. Из холодного паяльника вытаскивают стержень.
  2. Мелкозернистой наждачной шкуркой удаляют образовавшийся рыхлый слой.
  3. Наклонив отверстием вниз, легко постукивают по нагревательной части для высыпания шлака.
  4. Устанавливают рабочий стержень в паяльник.

Инструмент питается от электрической сети 220 В при помощи шнура с вилкой. Перед работой следует обязательно проверять их состояние. Перелом провода или плохой контакт приводят к перебоям в работе или полному отказу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
