Нюансы подготовки стропил для односкатной крыши: как правильно запилить и не ослабить мауэрлат?

Конструкционные особенности вальмовой крыши

  • Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
  • От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
  • Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
  • Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
  • Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

  1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
  2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
  3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
  4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

  1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
  2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
  3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
  4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
  5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

Седловой узел для стропил

Седлование применяется для балок, расположенных в двух плоскостях. Седло чаще всего используется при соединении стропил с кладкой. На стропиле вырезается седло, которое должно достигать максимум 1/3 высоты стропила, что обычно делается на стропиле с вылетом в 13 сантиметров.

Седло обычно утоплено на 5 сантиметров и всегда образует прямой угол в плоскости стропила, так что опирается на две стороны кладки, но также может принимать разные формы.

  • Самый простой случай — обыкновенное седло, имеющее прямой угол с обеих сторон стропила.
  • В случае первой пары смотровых стропил обычное седло обычно превращается в полуседло, которое создается частичным смещением кладки в седле.

Наиболее требовательными к изготовлению являются угловые и водосточные седла. Для крыш с небольшим уклоном классическое седло превращается в нишу.

Вальма и ендова

Если центральное стропило вальмы сделать равным рядовому стропилу, то скат вальмы и скаты крыши получатся с равными углами наклона. На плане в торцах дома образуются одинаковые квадраты, в которых накосное стропило режет их по диагонали под углом 45°. Такое конструктивное решение упрощает строительство и экономит строительные материалы.

Если центральное стропило не равно рядовому, то наклон ската вальмы не равен наклонам скатов крыши и в плане накосное стропило режет прямоугольник под углом не равным 45°.

Для разметки накосного (диагонального) стропила вальмы изготовьте шаблон из фанеры. При работе в английской метрической системе и равных наклонах скатов и вальмы основание шаблона делают равным 16,97 размерным единицам. При работе в европейской десятичной метрической системе — 14,14 размерным единицам.

Для разметки накосного стропила, когда угол наклона вальмы не совпадает с углом наклона ската, возьмите размеры стропильного треугольника вальмы, рассчитанные калькулятором и уменьшите их в 10, 15 или 20 раз до размеров приемлемых для изготовления шаблона. Так же поступите, если уклоны крыши задаются углом или высотой ската, а не безразмерными единицами. Либо используйте размеры шаблонов предложенные калькулятором.

Для изготовления накосного стропила используются одиночные и спаренные доски. Методика, описанная ниже больше подходит для спаренных стропильных ног.

Высоту накосного стропила определите по высоте вертикального распила рядового стропила. Снимите с него размер и перенесите на линию вертикального распила накосного стропила.

Под укладку обрешетки в чердачных крышах выравнивается верхняя часть накосных стропил. В мансардных ещё и нижняя часть — под внутреннюю обшивку. Таким образом сечение накосного стропила получается в виде перевернутой буквы V. Величина углов скоса берется из калькулятора. Верхний и нижний торцы накосного стропила также делается в виде буквы V. Вверху для плотного примыкания к стропилам, внизу для подшивки карнизной доски.

Угол, на который нужно спилить верхнюю часть стропила назовем углом для опирания обрешетки. Его значение определяется по калькулятору. В крышах где угол наклона скатов равен углу наклона вальмы он будет одинаковым с левой и правой стороны стропила. Угол, на который нужно спилить нижнюю часть стропила равен верхнему углу. Если мансарда не будет обшиваться изнутри нижнюю часть накосного стропила подпиливать не нужно.

Установите диск циркульной пилы на величину угла опирания обрешетки полученного калькулятором и срежьте верхнюю кромку доски. Если нужно, сделайте второй разрез параллельный первому в нижней части стропила, на расстоянии высоты накосного стропила.

Верхний вертикальный срез в торце стропила сделайте, установив пилу на угол 45° для вальмы равной скату или на угол, показанный калькулятором, если угол вальмы не равен углу ската.

Разметку опорного выреза делайте аналогично такой же разметке на рядовом стропиле, только для рисования горизонтальных и вертикальных линий выреза используйте шаблон для накосного стропила. Сначала отмерьте от нижней точки торцевого скоса стропила (AW) расстояние равное диагонали вальмового стропильного треугольника (Gw) взятого из калькулятора и отметьте точку Bw. Навесьте на стропило шаблон и отчеркните линию BwCw. Её длина должна быть равна ширине доски обвязки каркасной стены (или ширине мауэрлата каменных стен). Измерьте эту ширину непосредственно на строящемся объекте и прибавьте к ней, если необходимо, толщину обшивки стен и погрешность на кривизну стен 0…10 мм. Из точки Cw с помощью шаблона начертите вертикальную линию разреза, точка Dw.

Линию BwCw пилите пилой с диском, поставленным на 0°, а линию CwDw под углом 45° если наклоны вальмы и скатов равны. На крыше, в которой наклон скатов и вальмы разный, выставляйте диск на тот градус, который показывает калькулятор. Заканчивайте разрез ручной пилой.

Если крыша не подшивается изнутри и в связи с этим накосное стропило не подрезается по высоте, его разметка немного изменяется. Делается все также, как и для подрезанного снизу стропила, только все измерения производятся от черты разметки высоты.

Накосное стропило сплачивается из двух досок гвоздями.

Стропило ендовы изготавливается аналогично стропилу вальмы. Они различаются профилем сечения и нижним концом. Ендову можно назвать вальмой вывернутой внутрь крыши. Углы примыкания верхних концов ендового и вальмового стропил к коньку и угол подрезания их нижних концов равен 45° если наклоны скатов и вальмы равны. Если наклоны скатов не равны угол рассчитывается калькулятором.

Резюме

Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.

Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.

Стропильная система односкатной крыши. Технологические нюансы при сборке

Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

Необходимость применения скользящих опор

Жесткое крепление стропильных ног к мауэрлату либо балкам перекрытия при помощи гвоздей, скоб и других крепежных элементов не всегда оправдано. Если коробка здания склонна к усадке, рекомендуется оставить возможность стропильным ногам смещаться относительно опоры. Традиционно для этого использовалась скрученная кованая проволока, прочная на разрыв. С ее помощью обеспечивалось надежное соединение стропил с верхним венцом сруба, при этом предусматривалась определенная степень свободы элементов конструкции. Сегодня с этой целью применяется специально разработанный крепежный элемент – скользящая опора, данный вид крепежа прост в монтаже, надежен и долговечен.

Свободный ход стропильного бруса в точке крепления к опоре (балкам перекрытия или мауэрлату, функцию которого выполняет верхний венец сруба) необходим, в первую очередь, при строительстве деревянных домов. Степень усадки строительных конструкций зависит от материала, из которого они изготовлены, и степени влажности древесины. Это может быть :

  • бревно рубленое;
  • бревно оцилиндрованное;
  • брус цельный;
  • брус клееный.

Менее всего подвержен усадке клееный брус, значительно сильнее деформируются стены из цельной древесины естественной влажности. Поставленный под крышу сруб в течение года может стать ниже на 15%. При этом следует учитывать, что усадка обычно происходит неравномерно, вследствие чего стропильная система, жестко закрепленная на мауэрлате или балках перекрытия, может серьезно деформироваться.

Перекос крыши может образоваться и в процессе эксплуатации сооружения. Повышенная влажность в дождливый сезон заставляет древесину разбухать, а в зимнее время деревянный материал естественным образом теряет влагу и заметно усыхает: геометрические размеры сруба постоянно меняются. При этом стены дома различаются по скорости набора или потери влаги в зависимости от степени освещенности солнцем и розы ветров. Если сруб дома имеет центральную стену, на которую опираются балки перекрытия или стойки конькового прогона, следует учитывать, что эта стена также подвержена температурно-влажностным деформациям, причем амплитуда ее изменений сильно отличается от показателей внешних стен – когда дом начинает отапливаться, центральная стена сильно усыхает.

Если жестко закрепить стропила на мауэрлате (верхнем венце) деревянного сруба-четырехстенка, то нагрузка (в том числе снеговая) может заставить верхние бревна стен выгнуться наружу за счет горизонтального давления

Следует принимать во внимание и другую проблему: если материал для стропил не был подвержен механической сушке, длина бруса (досок) при высыхании уменьшится. В этом случае при жестком креплении стропильных ног к срубу крыша со временем заметно деформируется, что повлияет на ее эксплуатационные характеристики. Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами

Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров

Избежать подобных сложностей позволяет особая конструкция узлов крепления в местах сопряжения стропильных ног со стенами. Специальный крепеж позволяет крыше смещаться без изменения своих геометрических параметров.

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

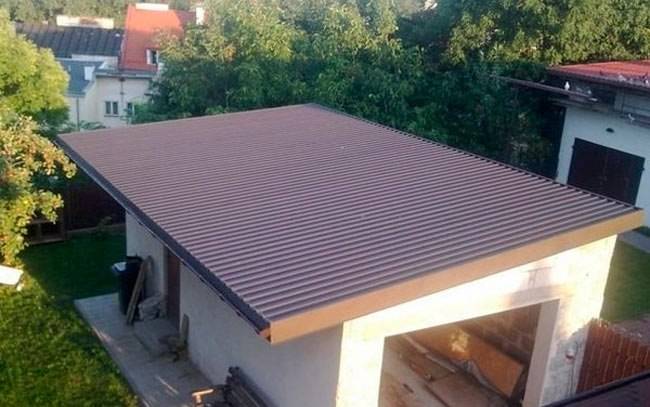

Односкатная крыша гаража

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

  • Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
  • Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
  • По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.
  • Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
  • По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
  • Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

Особенности конструкции

Односкатная крыша представляет собой кровлю стропильной конструкции с одной наклонной плоскостью (скатом). Главная ее особенность заключается в том, что оба конца стропильных ног опираются на надежные опоры, что повышает прочность и надежность всей системы.

В качестве опоры, чаще всего, выступают противоположные несущие стены дома, имеющие разную высоту для создания нужного уклона кровли. Для равномерного распределения нагрузки стропильные элементы соединяются с опорой через мауэрлат, который выполняется из 2-х брусьев (балок), уложенных параллельно.

Рассматриваемая крыша сооружается, как на отдельно стоящих объектах, так и на пристройках. Причем во втором случае такая конструкция наиболее популярна. Используется односкатная крыша в жилых и хозяйственных сооружениях.

Односкатная конструкция отличается простотой. Она имеет стропильную систему, устанавливаемую через мауэрлаты на несущие опоры (стены). Поверх стропил формируется обрешетка и укладывается кровельный материал. В качестве покрытия, чаще всего, применяется профнастил, шифер, мягкая или металлочерепица, ондулин и рулонные материалы.

Шаблон для разметки стропил

Изготавливается из куска фанеры с прямыми заводскими углами и двух ровных деревянных реек длиной 20–30 см.

Шаблон повторяет заданный уклон крыши. Например, для крыши с наклоном скатов 6 к 12 на фанере размечается прямоугольный треугольник с катетами 6 и 12 см. Однако для разметки досок, шириной 20 и более сантиметров, такого размера шаблона будет недостаточно, поэтому нужно увеличить его стороны в два или три раза. Умножение высоты и основания на коэффициент 3 даст треугольник с катетами 18 (6×3) и 36 (12×3) см пригодный для разметки широких досок.

Если уклон скатов задан углом наклона или высотой конька, то шаблон изготавливается уменьшением размеров стропильного треугольника полученных по расчетам калькулятора, делением на заданный коэффициент, например, уменьшением размера треугольника в 10, 15 или 20 раз. Калькулятор вычисляет размеры шаблона с основанием равным 300 мм. Можно использовать для разметки этот шаблон, а можно изготовить шаблон со своими размерами кратными размерам стропильного треугольника.

После выпиливания шаблона из листа фанеры прикрепите к его гипотенузе с двух сторон ровные дощечки для зацепа к размечаемой доске. Дощечки крепите с отступом от углов, чтобы они не мешали при использовании шаблона как направляющей для циркульной пилы при распиливании доски.

Разновидности крепления стропил

В зависимости от конструктивного решения, наличия внутренних стен и расчетной нагрузке применяют различные виды крепления. Каждое из них подразумевает собственный вариант подготовки стропил для стыковки с мауэрлатом. Ниже перечислены три основных способа крепления:

  • жесткий;
  • наслонный;
  • скользящий.

Последний вариант рассматривать не будем, так при его применении делать запилы не потребуется. Обычно его используют при устройстве крыши на домах из бруса. Он больше всего подходит, так как стены из дерева со временем дают усадку. Из-за этого стропильная система может изменить геометрию и появятся течи.

В остальных вариантах придется делать точные запилы. Понадобятся точные измерительные приборы, строительный карандаш и электрическая или бензопила.

Устройство односкатной крыши

Стропильная система односкатной крыши больше всего востребована среди небольших построек, таких как гаражи, веранды, беседки, теплицы и т.д.

Как и любая крыша, односкатная система имеет свои преимущества перед другими видами:

  • незамысловатость конструкции. Каркас односкатной крыши имеет минимум сложных узлов, благодаря чему можно провести монтаж односкатной крыши своими руками;
  • экономичность. Из-за простоты конструкции для установки требуется небольшое количество материала, денег и времени;
  • небольшой вес. Это утверждение уместно, если крыша устанавливается без мансардного помещения;
  • подойдет любой материал покрытия. За счет угла наклона ската, который варьируется вплоть до нулевого, применяются самые разнообразные варианты кровельного покрытия;
  • повышенная сопротивляемость ветровым нагрузкам. Благодаря хорошей обтекаемости единственного ската исключается возможность повреждения целостности крыши ветром;
  • хорошая переносимость природных явлений. В зависимости от климата, в регионах с частым выпадением осадков выстраивается максимально крутой наклон ската, чтобы снег не имел возможности оседать;
  • односкатная крыша идеально подходит при близком соседстве с участками или дорогой, чтобы исключить проблемы с подтоплением соседей и муниципальных проезжих частей.

Справедливо будет отметить и недостатки односкатной крыши:

  • устройство стропильной системы односкатной крыши подразумевает наличие более надежной системы водостоков, так как вода будет направляться только в одну сторону;
  • при небольшом уклоне уменьшится полезная площадь чердачного пространства.

Стропильная система крыши – это совокупность опорных элементов каркаса, количество и сечение которых выявляется расчетным путем.

Конструкция односкатной ломаной крыши включается в себя разные элементы, в зависимости от длины пролета.

Если его длина до 4,5 метров, то используются:

  • мауэрлат — массивный брус, уложенный на несущие стены. Он выполняет функцию фундамента стропильной системы, на него опираются стропила;
  • стропила — брусья, совокупность которых определяет прочность каркаса и его способность противостоять внешним атмосферным воздействиям;
  • обрешетка — доски, которые укладываются на стропила по поверхности крыши для крепления к ним кровельного покрытия.

При длине пролета от 4,5 до 6 метров дополнительно используются:

  • лежень — брус, схожий по сечению с мауэрлатом. Устанавливается на стыке перекрытия с более высокой стеной. Далее в него будет упираться подкос;
  • подкос — дополнительный элемент укрепления стропильной ноги. Подкосы нужны для того, чтобы исключить прогиб стропил.

Длина пролета от 6 до 12 метров может быть только в случае, если в середине расстояния будет находиться внутренняя несущая стена, делящая пространство на два помещения.

Тогда лежень будет идти по центру внутренней несущей перегородки.

Дополнительно задействуют:

  • прогон — опорный брус, соединяющий стропильные ноги;
  • стойка — брус, дополнительно укрепляющий конструкцию. Устанавливается между лежнем и прогоном. Благодаря стойкам часть нагрузки переходит на несущую стену внутри.

Длина пролета более 12 метров, при максимуме 16 метров. В таком варианте желательно наличие внутри двух опорных стен.

Видео:

Соответственно, удваивается количество лежней и подкосов. Между стойками применяется затяжка. Это горизонтальный соединительный брус, призванный фиксировать стойки и позволяющий снизить с них нагрузку.

Стандартная длина стропила – 6 метров, поэтому при недостатке можно прибегнуть к ее увеличению с помощью наращивания, стыковки или соединения стропильных ног.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

  1. Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
  2. Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
  3. Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

  1. Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
  2. Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
  3. Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
  4. С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
  5. Вальмовая кровля — единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
  6. Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.
  7. Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка — шпрендель.
  8. Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
  9. Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
  10. Прогон — промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Как рассчитать количество материала для односкатной крыши

Перед началом работ посмотрите фото и описание будущей конструкции в доступных источниках, сделайте чертёж. Оптимальный угол для кровли составляет 30-35 градусов, но при расчётах необходимо учитывать материал покрытия. Скат из рубероида допускает 25-30 градусов, металлочерепица и шифер 20-30 градусов. Расчёт необходимых материалов проводится, исходя из периметра кровли, высоты чердачного помещения и необходимости в дополнительных опорных элементах.

Стропильную конструкцию делают из бруса и доски 1 сорта хвойных пород дерева. В качестве опоры на несущие стены выставляются мауэрлаты. Если строение построено из блока с разной высотой стен, на наклонные поверхности брус не кладут. В деревянных домах опорой будет выступать верхний венец, а разница высот регулируется высотой стропильной конструкции. Для мауэрлата используют брус с минимальным параметром 100х100 мм.

Размер стропил

Для расчёта необходимо начертить схему будущей крыши в разрезе. Учитываются параметры: высота подъёма, в зависимости от угла ската, длина свеса и размеры основания дома. Расчёт стропил проводится путём сложения длины ската, отвеса и основания – это будет размер одной стропильной фермы. Количество таких конструкций в системе зависит от длины несущих стен и весовой нагрузки. Обычно шаг установки стропильных ферм составляет 60-120 см в зависимости от финишного покрытия кровли.

Для стропильной системы используется сдвоенная доска 5х10 см или брус 10х10 см – это обеспечивает прочность. При расстоянии между крайними мауэрлатами до 4 м делается простая конструкция без дополнительных элементов, если длина стены превышает этот параметр, то конструкцию усиливают подкосами и промежуточными опорами на каждую ногу. Прогоны между стропильными фермами фиксируют силовую конструкцию в единый каркас.

Такой расчёт приблизительный и нужно закупать материал с запасом 15-20%, который уйдёт на распил и установку усиливающих элементов.

Количество материала для ветровой доски

Для расчёта берутся показатели – это ширина стропильной конструкции, длина ската кровли и размер свеса, обычно он составляет 30-50 см. Ветрозащита подшивается обрезными досками 20-30 мм и закрывается металлическим профилем.

Количество материала для утепления, гидроизоляции и пароизоляции

Расчёт производится на основе размера площади ската с запасом 10-15%. Для создания кровельного пирога гидроизоляция и утеплитель укладываются в один слой. Пароизоляцию лучше сделать дважды, для полной защиты конструкции от влаги.

Также нужна доска 25-50 мм на обрешётку для укладки кровельного материала. Конструкция может быть сплошная, которая используется для крыши из штучных элементов или рулонных материалов или с шагом 30-50 см для шифера и металлических листов.
