Выбор матов для теплого водяного пола

Пенополистирольные маты

Выбирая теплоизоляционные маты для водяного теплого пола, вы должны обратить внимание на пенополистирольные плиты, которые могут применяться даже для обустройства пола по холодному основанию

Такое решение подкупает низкой стоимостью, однако в данном случае важно избежать ошибки, которая может быть выражена в приобретении материалов с низкой плотностью. Нужно предпочесть маты, плотность которых начинается от 35 кг/м³

В противном случае прочности окажется недостаточно для системы теплого пола

Нужно предпочесть маты, плотность которых начинается от 35 кг/м³. В противном случае прочности окажется недостаточно для системы теплого пола.

Если вы решили заменить пенополистирольные маты обычным пенополистиролом, то следует выбрать наиболее качественные материалы, которые изготавливаются по технологии экструзии. Закрытая ячеистая структура обеспечивает превосходные термоизоляционные качества наряду с высокой прочностью, а также устойчивостью к нагрузкам на изгиб и сжатие.

Как выбрать

Сегодня можно выбрать любой греющий элемент и мат, например, с фиксаторами, с пупырышками, пенопластовый, двухжильный, термопластовый (термопласт) и т. д.

Необходимо также принимать во внимание диаметр труб и свойства здания, в котором выполняется укладка теплого пола. Таким образом, рулонный материал в силу собственных низких водоизоляционных данных не подойдет для укладки на нижних этажах

Его с осмотрительностью также нужно использовать в квартирах, где внизу проживают люди, так как в случае протечки труб он никак не сумеет сдержать воду, и влага польется непосредственно на соседскую жилплощадь.

Листовые маты и фольгированные пенополистирольные конструкции, наоборот, владеют превосходными водоизоляционными свойствами, что исключает вероятность протечки. Помимо этого, они относятся к материалам, чей показатель теплопроводности весьма невысок, из-за чего их применение гарантирует наибольшую степень передачи тепла полу.

С этим прекрасно справятся профильные маты, произведенные из пенополистирола плотностью до 40 кг/м3. Значительной плотностью еще обладают тонкие плиты и фольгированные маты. Эти утеплители допускается спокойно применять в квартире либо в индивидуальном здании при укладке теплого пола, который будет использоваться в качестве основного отопления. А вот узкорулонный материал проигрывает и с точки зрения данной позиции: его плотности мало для удержания нагрузок, поэтому он может использоваться только лишь с целью организации вспомогательного отопления.

Ещё один параметр, какой необходимо брать в расчет, – толщина мата. В случае если на полу ранее проложена та или иная термоизоляция, допускается использовать наиболее тонкие плиты

Кроме того, при выборе еще нужно принимать во внимание уровень помещения, диаметр трубопровода, слой предстоящей стяжки и напольного внешнего покрытия

Обзор производителей и моделей

Маты для теплых водяных полов выпускают многие зарубежные и отечественные компании. Однако лидирующие позиции занимают только четыре бренда, чья продукция пользуется наибольшим спросом среди покупателей.

Высокие качественные и эксплуатационные показатели имеют утеплители немецкой торговой марки « Oventrop». В модельном ряду присутствуют профильные маты с бобышками, плиты для сухой укладки, монтажные рулонные и складные утеплители в полипропиленовой пленке.

Еще один немецкий производитель теплоизоляции – компания Rehau, чьи маты также вызывают повышенный интерес потребителей.

Основная продукция – маты из пенополистирола с бобышками, оснащенные слоями термо- и звукоизоляции.

Среди российских производителей наиболее известна продукция компании Энергофлекс. Модельная линейка включает несколько наименований: пенополистирольные плиты с фольгированным покрытием, тонкий рулонный утеплитель с фольгой, плиты из пенополистирола с бобышками. На всех теплоизоляторах нанесена координатная сетка с шагом 50 мм.

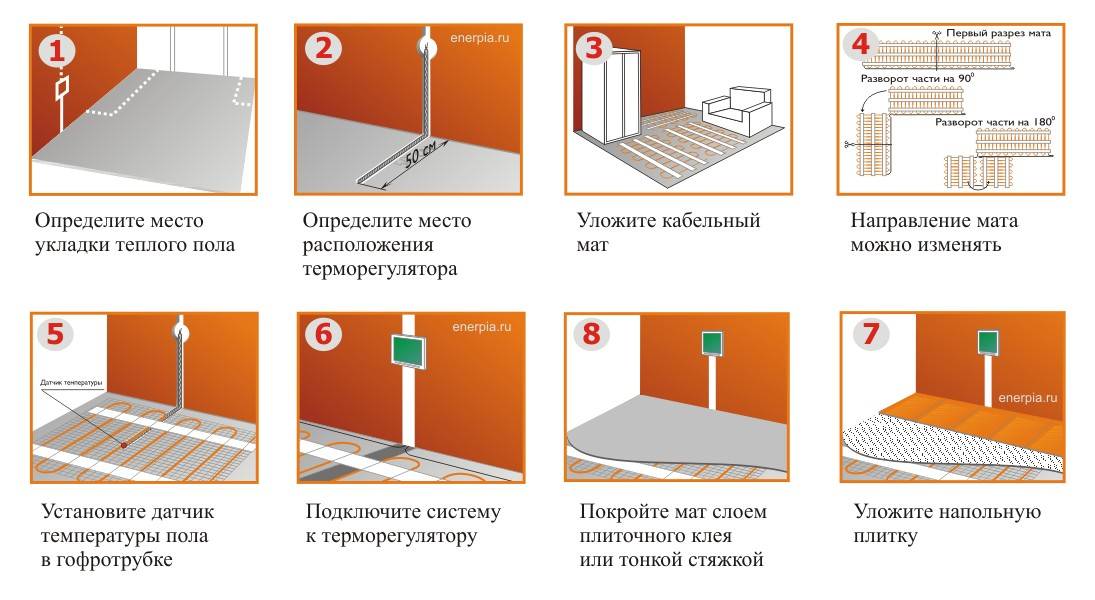

На что обратить особое внимание при монтаже нагревательного мата?

Представленная информация имеет рекомендательный характер. Читайте инструкции производителя с более уточняющими рекомендациями. И помните, что подключение лучше доверить специалистам.

Маты для теплого водяного пола

Важное условие правильного функционирования теплого водяного пола – использование теплоизоляции, которая позволяет уменьшить расходы на электроэнергию и избежать потери тепла

Самым современным и удобным видом утеплителя, среди тех, что представлены сегодня на строительном рынке, являются специальные маты для теплого водяного пола. Они бывают разными, чем они отличаются, и как выбрать наиболее подходящий вариант?

Обзор производителей и моделей

На современном рынке представлено большое количество теплоизолирующих матов для монтажа тёплых водяных полов от российских и зарубежных компаний. Но лидирующее место занимают следующие производители:

Немецкая компания Oventrop — выпускает высококачественную продукцию, с повышенными эксплуатационными данными. Ассортимент компании: профильные маты с бобышками, плиты для монтажа «сухим» способом, изделия с покрытием из полипропиленовой плёнки в складном виде и в рулоне.

Knauf (Германия) — популярная компания, выпускает высококачественные плиты.

Немецкая фирма Rehau — её теплоизоляционная продукция пользуется особой популярностью. Ассортимент компании — маты из пенополистирола с бобышками, оснащённые термо и звукоизолирующей прослойкой.

Энергофлекс (Россия) — специализируется на нескольких моделях теплоизоляции с нанесённой сеточной разметкой (шаг 50 мм) для монтажа контура:

• плиты с фольгированной поверхностью и маты с бобышками из вспененного полистирола;
• рулонное тонкое изделие с фольгированным слоем.

Российская компания Экопол — её изделия отличаются  отличными теплоизоляционными характеристиками. Фирма специализируется на выпуске гладких плит и мат с бобышками для крепления труб тёплого водяного пола, оснащённых замковыми устройствами и гидроизоляционной плёнкой.

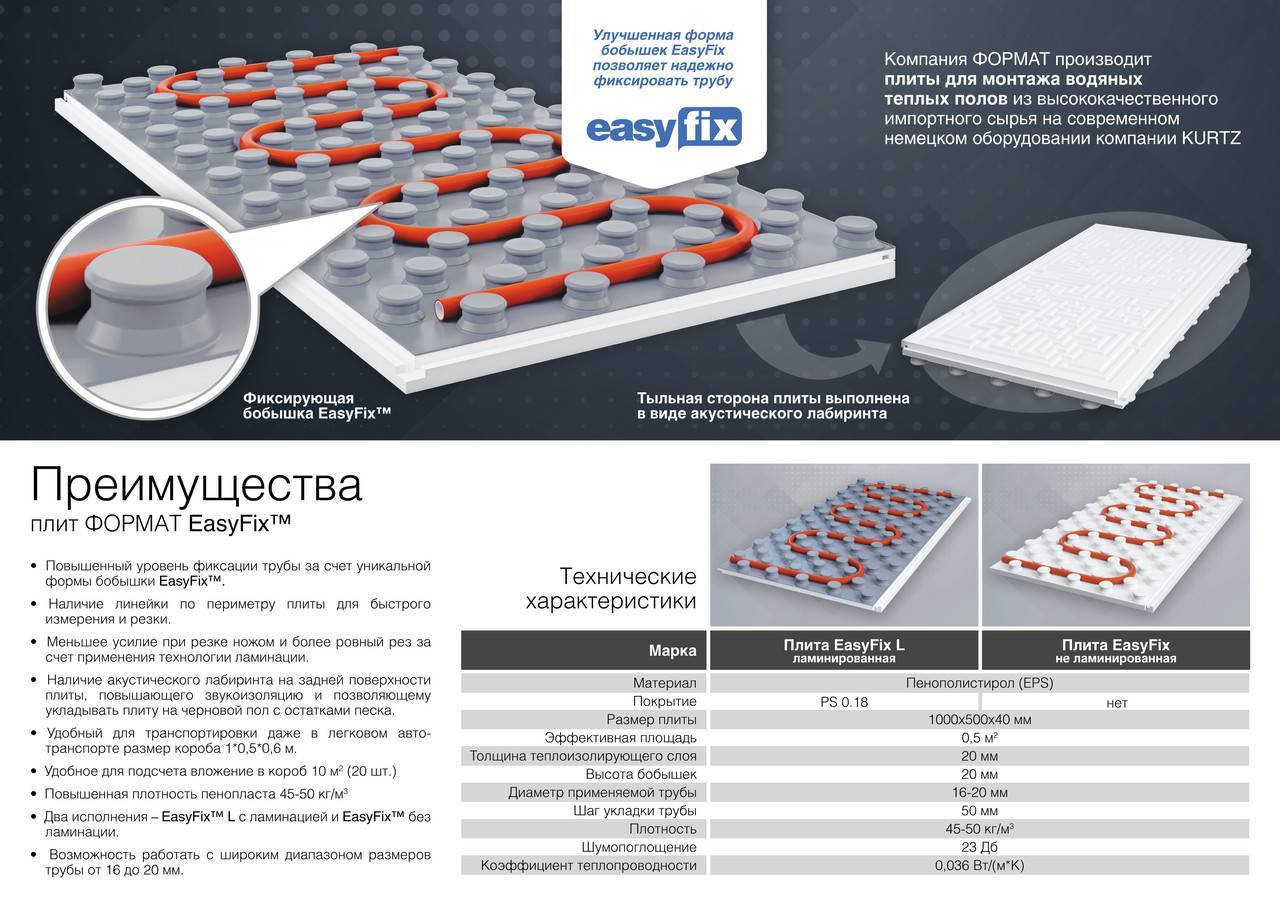

«Формат» (Россия) — изготавливает высокопрочные пенополистирольные плиты двух видов: ламинированные и не ламинированные. Продукция производится на немецком оборудовании с использованием самозатухающего сырья.

Специалисты при выборе мат для тёплого водяного пола рекомендуют обращать внимание на следующие модели:

Пенополистирольные плиты Кнауф Industries — размер 1200 на 600 мм. Изделие имеет большие бобышки, которые надёжно фиксируют трубы 16 или 20 мм. Листы оснащены замковым механизмом и разметкой для укладки контура.

Маты с выступами Rehau Varionova — полистирольные панели размером 1400 на 800. Цена подложки полностью отвечает её качеству. Водяной контур диаметром 14 — 17 мм может монтироваться с шагом 50 мм.

Пенощит WF 16-50 — имеет ячеисто-пористою структуру плотностью 25 кг на м3. Это обеспечивает отличную теплоизоляцию. Размер листов 1000 на 1000 на 50 мм. Конструкция оснащена выступами и проёмами, которые хорошо закрепляют трубу с диаметром 16 мм.

NP-35 от Oventrop — маты с бобышками, они рекомендованы при монтаже наливных полов и при обустройстве бетонной стяжки. Имеют повышенную тепло и шумоизоляцию.

Как видите, маты играют важную роль в конструкции гидравлических полов. Стоимость их не так велика, а вот польза огромная. Они повышают экономичность системы и срок её службы, а также улучшают комфорт в доме.

Видео материалы

Плюсы и Минусы Матов для теплого пола Кнауф и Контур

Watch this video on YouTube

#маты для водяного теплого пола,#экопол 20, #лучшая подложка теплого пола, #конвектор напольный

Watch this video on YouTube

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

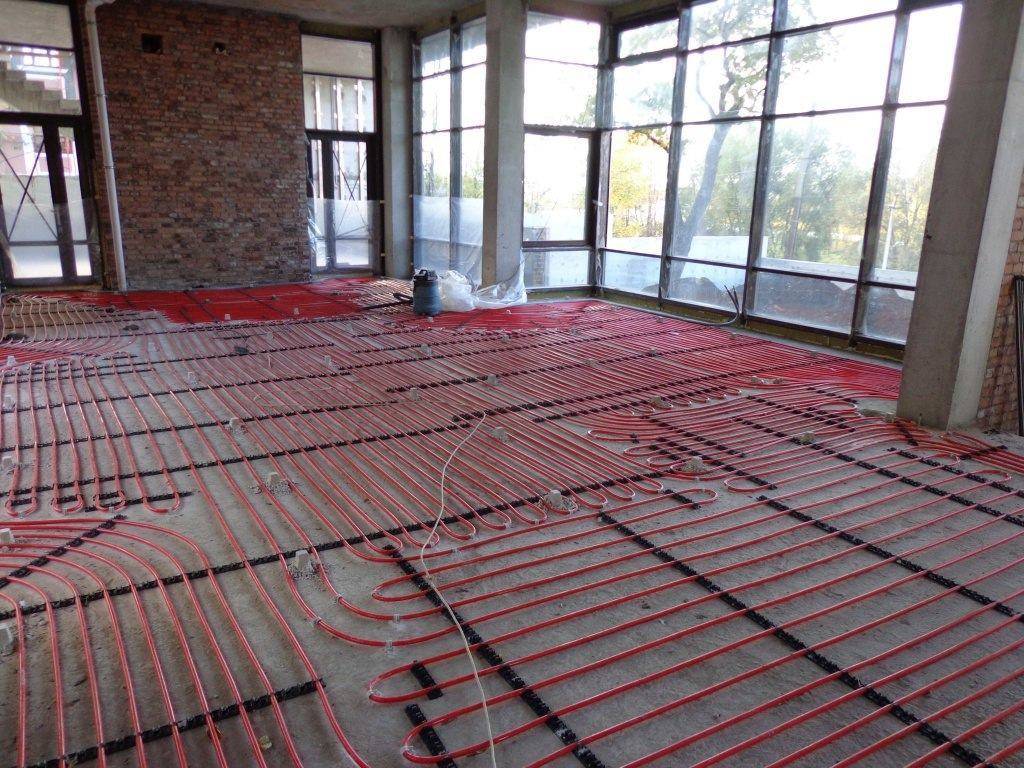

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Особенности выбора, цены

Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или банном помещении — одножильные.

Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:

• подходит ли она под напольное покрытие — керамическую плитку;
• какая планируется укладка (сухая или мокрая);
• допускается ли требованиями электробезопасности использование матов.

Приблизительная цена качественных моделей составляет:

• одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
• двужильные — 3200 руб.

Следует обратить внимание на бренды:

1. Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
2.  Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
3. Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
4. Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
5. Eltherm — немецкие маты, долговечны и по доступным ценам.

При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1

Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях — узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

• высоту потолков, так как такое сооружение приводит к значительному их понижению;
• размер дверных проёмов — требуемая их высота не меньше 210 см;
• прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Основные функции теплоизоляционных матов для тёплого пола

При устройстве тёплого пола отопительный контур укладывается на теплоизолятор. Использование в качестве утеплителя матов делает эксплуатацию отопительной системы более экономичной и эффективной. Подобный слой выполняет одновременно несколько основных функций:

• точность позиционирования нагревательного контура за счёт рельефной поверхности и нанесённой разметки;
• обеспечение достаточного уровня звукоизолирующих свойств. При толщине 2 см, шумопоглощение достигает 23 Дб;
• достаточные гидроизоляционные характеристики при наличии специального плёночного слоя;
• высокие теплоизоляционные и теплоотражающие характеристики. Направляя тепло вверх, маты позволяют существенно снизить теплопотери, которые имеют место при эксплуатации тёплого пола. В результате, существенно снижаются затраты на отопления дома;
• высокие прочностные характеристики, позволяющие теплоизоляционному слою выдержать эксплуатационную нагрузку;
• повышение скорости монтажных работ. Наличие специальных фиксаторов и замков позволяет быстро соединить теплоизоляционные маты для тёплого пола между собой и закрепить элементы отопительного контура.

Положение элементов водяного контура рассчитывается заранее

Высокие теплоизоляционные характеристики слоя снижают эксплуатационные расходыДля монтажа требуется меньше времени

Статья по теме:

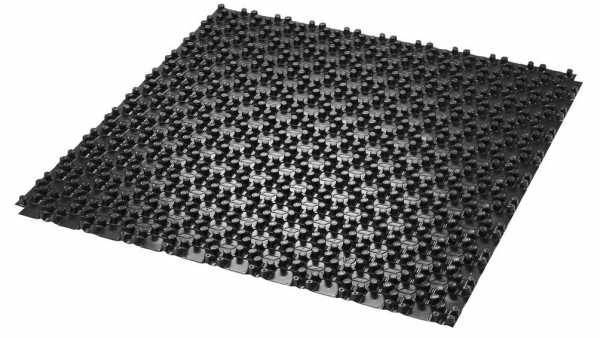

Профильные маты с «бобышками»

Самый совершенный и наиболее удобный утеплитель. Маты специально разработаны для монтажа теплого водяного пола. Материал, из которого они сделаны, все тот же – пенополистирол, но благодаря применению в производстве усовершенствованной технологии гидропеллентной штамповки, на матах имеются специальные выступы (бобышки).

Бобышки могут иметь самые разнообразные формы: круглые, цилиндрические, кубические, многогранники и др. Выступы, расположенные на определенном расстоянии друг от друга, обеспечивают надежное крепление и фиксацию трубопровода в нужном положении.

При использовании этих матов практически исключается возможность смещения труб во время их монтажа и последующей заливки бетоном.

Покрытие матов зависит от модели и производителя. Некоторые виды теплоизолятора выпускаются вообще без какого-либо покрытия, можно купить модели с верхним пленочным слоем или тянутой гидроизоляционной пленкой. На качественные характеристики изделия данный показатель не влияет.

Для удобства и простоты укладки утеплитель снабжен специальными замковыми соединениями, которые помимо прочего обеспечивают хорошую герметичность стыков. Маты образуют сплошную поверхность без щелей и зазоров, на которую можно укладывать любой вид стяжки.

Еще одним несомненным плюсом профильных матов из пенополистирола является то, что они создают отличный противошумовой барьер, утеплитель позволяет значительно снизить уровень шума до 25 дБ.

Выбор материалов

В «пироге» теплых водяных полов предусмотрена бетонная стяжка, ведь предполагается, что они будут использоваться десятилетиями без обслуживаний и ремонтов. Поэтому комплектующие необходимо выбирать ответственно, исключив неликвидный дешевый вид материалов.

Стоит отдать предпочтение трубам, крепежам и утеплителю с максимальным эксплуатационным сроком. Они будут стоить несколько дороже, но в процессе пользования полами не приведут к авариям и необходимости вскрывать бетонный «пирог».

No1. Подбор оптимального варианта труб

В настоящее время для теплых водяных полов используют трубы типа PE-X и PERT. Оба изготовлены из одного материала — сшитого полиэтилена. Однако, преимущество специалисты отдают первому варианту, поскольку он имеет 85 % плотности сшивки, что позволяет им иметь эффект памяти. Это означает, что трубы всегда возвращаются в исходное положение после теплового растяжения под действием горячего носителя.

Трубы PERT применяются в случаях, когда в стяжку устраивают цельные отрезки, а фитинги устанавливаются только с целью крепления к коллектору.

Труба taen pe-RT

На рынке присутствуют трубы из композитного материала с алюминиевой фольгой. Они не рекомендованы специалистами, поскольку велик риск отслоения металлизированного слоя под воздействием нагретого теплоносителя. Если хочется максимально усилить изоляцию и надежность системы, рекомендуется приобрести материалы с усилением из поливинилэтилена, который расположен внутри труб.

Для водяных теплых полов применяют размеры:

• диаметр — 16, 17, 20 мм;
• толщина стенок — 2 мм.

Специализированные компании работают с одними и теми же производителями, качество продукции которых проверено временем. Это Valtec, Rehau, Tece, KAN, Uponor.

No2 — выбор утеплителя

Утеплитель укладывается для того, чтобы отделить бетонную стяжку от основания. Это поможет отдаче тепла вверх, а не в землю, что считается потерей. Монтаж этого слоя — обязательное условие. Иначе, вся система водяного теплого пола теряет свой смысл. Полы просто не будут хранить тепло, система будет бесконечно подогревать носитель, пытаясь достичь установленной температуры и расходы за газ резко возрастут.

Оптимальными считаются два вида подложки:

экструдированный пенополистирол (плитный). Плиты удобны в монтаже, возможная толщина от 20 до 100 мм. Выбор конкретной толщины зависит от необходимой степени утепления. При монтаже плит, они соединяются с помощью пазов и образуют ровную поверхность без зазоров;

Экструдированный пенополистирол

пенополистирол в виде профильных матов с выполненными монтажными выступами. В матах выполнены специальные пазы, которые существенно облегчают укладку труб по выбранной схеме. Но такой утеплитель отличается высокой стоимостью и толщина листов и матов меньше, чем у плит (от 1 д0 3 мм).

Маты из пенополистирола

Чтобы определить необходимую толщину утеплителя, нужно выяснить условия укладки в конкретном доме:

• для укладки непосредственно на грунтовое основание выбирают материал толщиной 10 см;
• укладка пенополистирола над подвальным помещением или цоколем потребует меньшей толщины материала — 5 см;
• если под основанием теплых полов располагается отапливаемое помещение — 3 см.

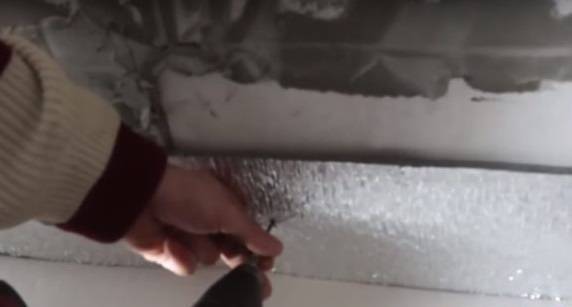

Крепление утеплителя к основанию выполняют с помощью тарельчатых дюбелей, трубы фиксируют гарпун-скобами.

Важно соблюдать расстояние между соседними скобами (от 30 до 50 см), в местах, где труба поворачивает — 10 см

No3 — покупка комплектующих для коллектора

Коллектор — узел, осуществляющий распределение носителя и контроль за функционированием всей системы. Он помогает направлять носитель от входа в систему по контурам, настраивать температурный режим, отслеживать расход и возможные утечки теплоносителя.

Купить сборный коллекторный узел нельзя. Каждый конкретный узел собирается в зависимости от особенностей системы, универсальных вариантов не существует. Поэтому придется рассчитать и приобрести отдельные комплектующие, а затем собрать всю систему.

Коллектор тёплого пола

Выбор места для установки зависит от предпочтений хозяев дома. Узел можно смонтировать в котельной, ином подсобном помещении, коридоре. Даже в жилой комнате. Однако, необходимо проследить, чтобы длина всех контуров, приходящих в коллекторный узел была примерно одинаковой

Особенности конструкции системы

Водяной теплый пол — сложная конструкция, состоящая из следующих слоев:

1. основание;
2. гидро и тепло прослойки;
3. армирующие элементы;
4. трубы;
5. бетонная стяжка.

На верхнюю бетонную стяжку, укладывается финишное напольное покрытие.

Теплоноситель в трубы подается из газового котла. Допустимо также подключение труб к твердотопливному котлу, но экономически такой вариант будет менее выгодным. В качестве теплоносителя используется очищенная вода или антифриз. В дополнение к трубам в полу в помещении устанавливают радиаторы. Но в большинстве случаев, при качественной теплоизоляции дома, они используются редко.

Общая схема водяного теплого пола

К котлу подключается распределительный узел, который состоит из циркуляционного насоса, смесительного узла и коллекторной группы. Она осуществляет «разводку» различных контуров отопления и позволяет регулировать их нагрев.

Другие особенности утеплителя

Маты для теплого водяного пола изготавливаются двух видов:

1. ламинированные (то есть покрыты пароизолирующей пленкой);
2. не ламинированные.

Как утеплить пол в деревянном доме ?

Советуем посмотреть нашу инструкцию по утеплению пола в деревянном доме, узнать подробнее можно тут

Первый вариант отличается тем, что не нуждается в дополнительной укладке парового барьера.

Обратите внимание! Также отметим, что поверх такого основания нельзя устанавливать теплый пол, если диаметр последнего нестандартен. По торцам плиты оснащаются особыми замками

Линейка, которая нанесена, упрощает подгонку матов один к другому, а это в сочетании с замками создает сплошное утепляющее поле без каких-либо термоаккустических швов. Следовательно, теплопотери исключены в принципе

По торцам плиты оснащаются особыми замками. Линейка, которая нанесена, упрощает подгонку матов один к другому, а это в сочетании с замками создает сплошное утепляющее поле без каких-либо термоаккустических швов. Следовательно, теплопотери исключены в принципе.

Что же касается толщины плит, то ее подбирают в соответствии с толщиной финишного покрытия и цементной стяжки. Также учитывается возможность наличия утепляющего слоя в самом перекрытии. И если его толщины вполне достаточно, то вы можете ограничиться матами с «бобышками», которые предназначаются не для термоизоляции, а для надежного крепления трубопровода. Также как отмечалось выше, от негативного воздействия влаги защищает не только ламинированное покрытие, но и центрирующие замки, расположенные в торцах плит. А благодаря отличной сцепляемости матов возможность теплопотери исключена.

Основные преимущества матов из пенополистирола

Маты – это новое слово на рынке утеплительных материалов для теплого пола, которые имеют высокое качество и изготавливаются по европейским технологиям. Плиты имеют целый ряд плюсов:

• не меняют форму при длительной эксплуатации;
• имеют удобные замки, что облегчает их укладку;
• имеют на себе разметку для облегчения монтажа труб или нагревательного кабеля теплого пола;
• имеют отличную звуковую и тепловую изоляцию;
• не набирают влаги и не гниют;
• не вредны для человека, при нагревании не выделяют опасных веществ;
• выдерживают большие перепады температур (от -180 до +180 °С);
• имеют долгий срок службы.

Нужно знать, что пенополистирол — это материал способный гореть и при этом процессе выделяет вредный токсичный дым. Для предотвращения такого свойства производители добавляют антипирены, что делает невозможным его воспламенение. Такие маты можно купить со специальной маркировкой в виде буквы «С».

Укладка и монтаж профильных матов с бобышками

Рассмотрим, как происходит монтаж пирога теплого пола с использованием пенополистирольных матов с бобышками.

Шаг 1. Первым делом нужно произвести подготовку обустраиваемой поверхности

Так, в комнате, где будет монтироваться теплый пол, важно выровнять основание настолько, чтобы перепады высот на расстоянии 1-2 м были совсем незначительными. Также рекомендуется предварительно произвести гидроизоляционные мероприятия – например, нанести специальную мастику

Основание нужно подготовить

Шаг 2. Далее укладывают слой плотного теплоизоляционного материала – это может быть пенопласт, пенполистирол. Укладка производится без склеивания стыков – просто листы укладываются плотно и без щелей.

Укладка теплоизоляционного материала

Стыки не склеиваются

Шаг 3. При необходимости материал можно резать обычным острым ножом. Это может понадобиться, если, например, в последнем ряду утеплителя цельные плиты не вмещаются в оставшееся пространство из-за своих размеров.

Резка плит

Шаг 4. Далее к стене по ее периметру нужно прикрепить демпферную ленту. Она необходима для того, чтобы избежать деформации стяжки в будущем. Демпферную ленту можно купить готовую, а можно нарезать из пористого материала. Зафиксировать ее в данном случае проще всего при помощи саморезов.

Крепление демпферной ленты

Дополнительные функции демпферной ленты

Шаг 5. Затем начинается укладка матов с бобышками. Они имеют специальные замки для стыковки отдельных листов между собой. Листы укладываются так, чтобы ряды в них совпадали друг с другом.

Укладка матов с бобышками

Процесс укладки матов

Шаг 6. У каждого листа, который будет идти вдоль стены, замок со стороны стены нужно срезать. Обрезать его можно также при помощи острого ножа.

Срезается замок

Шаг 7. При необходимости маты тоже можно подрезать под необходимый размер, например, для укладки в последнем ряду. Лежать они должны плотным сплошным слоем.

Подрезка матов

Шаг 8. Затем требуется просверлить в стенах отверстия, через которые будут заводиться в помещение трубы для теплого пола. Отверстия должны быть сделаны определенного диаметра – под диаметр трубы. И изготавливаются они сразу над уровнем матов.

Далее сверлятся отверстия

Шаг 9. Трубу теплого пола нужно протолкнуть в отверстие в стене со стороны комнаты, в которой ведется подготовка к обустройству теплого пола. Далее ее нужно будет подключить к коллектору, когда сам контур будет уже проложен.

Труба проталкивается в отверстие

Шаг 10. После этого можно формировать тепловой контур. Укладка труб производится между бобышками, в данном случае – с шагом 20 см между отдельными рядами. Требуется сформировать укладку по типу «улитка».

Укладка труб

Формирование теплового контура

Шаг 11. Когда будет уложен первый ряд, требуется начать укладывать второй, который формируется из той же трубы. В центре комнаты ее нужно начать укладывать как бы в обратную сторону – вода будет циркулировать по контуру и возвращаться в котельную для следующего нагрева.

Укладка второго ряда

Шаг 12. В целом, должна в итоге получиться вот такая картина. Второй конец трубы также следует протолкнуть через отверстие в стене в котельную, предварительно измерив количество трубы – ее должно быть столько, чтобы в котельной получилось подключить трубу к коллектору.

В итоге должно получиться следующее

Шаг 13. После этого требуется подать воду и проверить систему на работоспособность. Если нигде не были отмечены неполадки, то можно делать цементную стяжку. Стяжка делается по уровню – в результате должно получиться горизонтально ровное основание. Кстати, заливать стяжку нужно только при заполненных водой трубах. В противном случае они могут быть деформированы.

Устройство цементной стяжки

Основание должно получиться ровным

Шаг 14. После того как стяжка была изготовлена, ее требуется просушить в течение 28 дней. После этого можно производить дальнейшие работы по обустройству дома. Но на этапе, когда стяжка немного подсохнет, ее можно затереть при помощи специальной шлифовальной машины. Эта процедура позволит сделать основание максимально ровным и аккуратным.

Затирка цементной стяжки
