Светодиодные лампы: непростой выбор в изобилии моделей

Этап 3: Расчет затрат на замену светильников.

Итак, все светильники с кронштейнами обойдутся нам в:

(8310 руб. + 370 руб.) * 60 = 520800 рублей.

Самое время задуматься о стоимости работ по замене существующих светильников с лампами ДРЛ на светодиодные.

Для оперативной замены светильников на высоте 7 метров приставной лестницы-стремянки или «когтей» электромонтажника будет явно недостаточно, при их применении работа растянется на неоправданно долгий срок. Гораздо логичнее применить автовышку, работать с её помощью быстрее, удобнее и гораздо безопаснее, а выработка по замене светильников на 2-х монтажников может достигать 20 светильников за смену.

Стоимость работы 1 смены автовышки составляет 9000 рублей. Общие затраты на автовышку:

9000 руб. * 3 смены = 27000 рублей.

Стоимость работ по замене светильников — 800 рублей за каждый. Общая оплата работ по замене:

800 руб. * 60 светильников = 48000 рублей.

Итого затрат на замену светильников:

520800 + 27000 + 48000 = 595800 рублей.

Этап 1: Сбор данных.

На данном этапе выполняем сбор необходимых данных по существующему на настоящий момент осветительному оборудованию. Нам понадобится:

1. Количество существующих уличных консольных светильников.
2. Их технические характеристики (потребляемая мощность, световой поток, средний срок службы ламп и т.п.).
3. Места и способы установки светильников (понадобится при расчете затрат на переоборудование).
4. Стоимость 1 кВт/час электроэнергии для садового товарищества.

Думаю, тут следует пояснить: вроде бы мы обсуждаем уличные светильники с лампой ДРЛ-250, которая, по логике, потребляет 250 Вт, что и берем за потребляемую мощность светильник. В реальности же это не так. К потребляемой мощности самой лампы добавляется потребляемая мощность ПРА (пускорегулирующего аппарата), в зависимости от его типа его потребление может составлять от 10 до 50% от мощности лампы. Для усреднения возьмем мощность потребления ПРА — 25% от мощности лампы.

Подробности по потреблению ПРА.

Результаты этапа:

1. Количество существующих уличных консольных светильников — 60 шт.
2. Технические характеристики (потребляемая мощность, световой поток, средний срок службы ламп и т.п.) — 312,5 Вт; 13500 Лм; 12000 часов (источник).
3. Места и способы установки светильников — мачты освещения, высота 7 метров, консольное крепление Д=50мм.
4. Стоимость 1 кВт/час электроэнергии для садового товарищества — 3,5 рубля за 1 кВт/час.

Как выбрать светодиодные лампочки?

Если рассматривать такое изделие с точки зрения внешнего конструктивного устройства, то оно будет не слишком сильно отличаться от конструкций другого типа – люминесцентных и ламп накаливания: в нее входит цоколь и стеклянная колба. Однако внутреннее содержание претерпело серьезные изменения. Вместо классической спирали из вольфрама либо колбы, наполненной неоном, который светится под напряжением, здесь располагается LED-светодиод. Для того, чтобы он начал излучать свет, требуется не слишком высокое напряжение, поэтому в лампочке можно также встретить так называемый драйвер, который будет преобразовывать поступающее напряжение в подходящее для светодиода.

Сам по себе светящийся элемент является конструкцией, производимой на базе материалов, отличающихся различным уровнем электропроводности. В одном из полупроводников присутствует значительное количество электронов (они представляют собой отрицательно заряженные частицы), а другой обладает серьезным положительным зарядом. Когда по ним протекает электрический ток, возникает переход, куда и отправляются заряженные элементы. При их столкновении друг с другом начинает освобождаться энергия, представляющая собой поток света. В дальнейшем он будет рассеиваться через стекло лампочки.

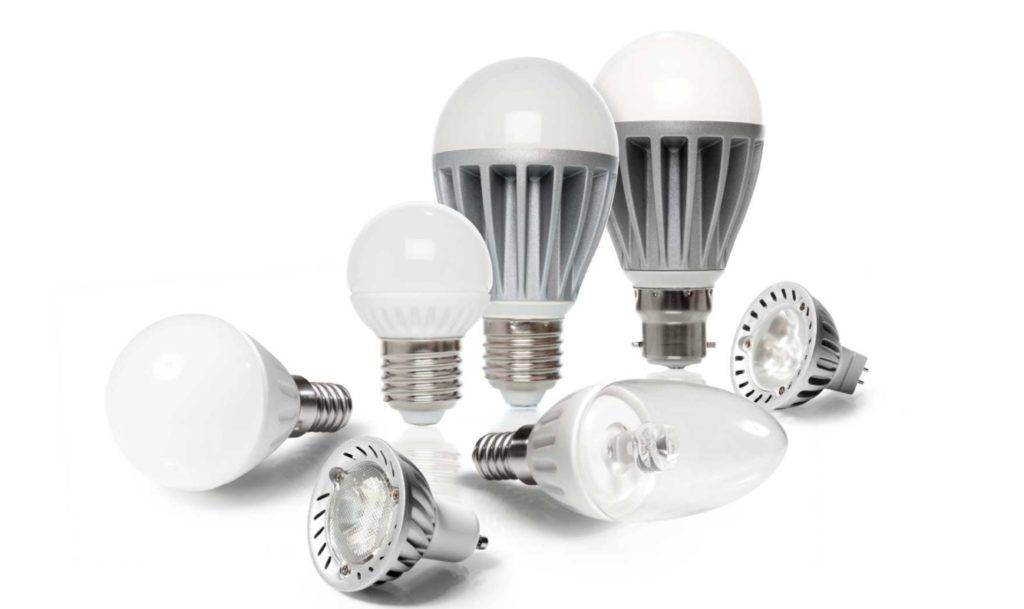

Разновидностей светодиодных ламп сегодня довольно много. Одним из наиболее популярных типов являются стандартные модели. Они потребляют от 5 до 12 Вт энергии, отличаются долговечностью (средний срок их службы находится в пределах трех лет). Во время эксплуатации они практически не нагреваются, что делает их абсолютно безопасными даже в случае, если поблизости будут находиться горючие или легкоплавкие материалы.

Другие типы также весьма популярны, к тому же они характеризуются высокой оригинальностью, что позволяет придать даже невзрачному интерьеру привлекательный вид. К ним относят RGB-лампы и лампочки с пультом управления. Еще одним интересным видом является аккумуляторная конструкция, причем есть те, которые работают от сети, а аккумулятор задействуют только в случае отключения электричества, и способные работать в полностью автономном режиме.

При составлении нашего рейтинга лучших светодиодных ламп, мы обратились не только к их стоимости, но и к соотношению цены и качества, а также внимательно следили за отзывами пользователей и специалистов. Надеемся, наш рейтинг окажется для вас полезным и информативным, за счет чего вы сможете купить качественную и долговечную продукцию, которая будет в полной мере удовлетворять потребности потребителя. Итак, начнем наш обзор.

Мощность светодиодных ламп для оснащения дома

Для расчёта потребуется такой показатель как освещённость — необходимый поток света на 1м², измеряемая в люксах. Таким образом: 1лк = 1лм х 1м².

Рассчитанные нормы собраны в документации СНиП, из которых можно сделать выписку и узнать необходимые параметры освещённости для  помещений различного назначения.

Кроме того, алгоритм расчёта освещённости позволяет разделить объём помещения на условные зоны, где нужен более интенсивный или умеренный свет и поместить в них соответствующие осветительные приборы.

Следовательно, для оснащения  комнат потребуется определённое количество осветительных приборов, с источниками определённой мощности. Соотношение экономичных светодиодных ламп с мощностью традиционных источников света даны в таблице:

Результат расчёта площади умноженный на необходимую освещённость в соответствии с нормативами СНиП позволяет определить мощность  параметр необходимых источников света в люменах и приобрести нужное количество приборов.

Промышленность выпускаются светодиодные элементы, которые не потребуют много усилий при установке, разработке и расчётах новой схемы но позволят обеспечить оптимальное освещение как внутри дома, так и на приусадебном участке, сэкономив на оплате за коммунальные услуги.

Основные параметры

Любой LED-лампе присуще множество технических параметров, но если рассматривать выбор для дома или квартиры, то достаточно ознакомиться только с основными характеристиками.

Цоколь

И первое, на что стоит обратить внимание в светодиодной лампе – это вид цоколя. Их существует множество видов, но в жилых домах и квартирах чаще всего используются только некоторые из перечисленных ниже

Е27.Е14.G4.GU 5.3.GU 10.G13.GX53.

Мощность

Второй параметр, на который обязательно нужно обратить внимание при выборе светодиодной лампы — это ее мощность. От данного параметра напрямую зависит количество используемой электрической энергии

Многие потребители, выбирая замену старым источникам искусственного освещения, ориентируясь именно на этот показатель.

Существует множество графиков и таблиц соответствия между мощностью и световым потоком различных видов лампочек. Светодиодные лампы имеют мощность в несколько раз меньше, чем нить накала, газоразрядные или люминесцентные источники света. Ниже, для наглядности, приведен график со сравнительными характеристиками, благодаря которому легче разобраться в соотношении мощности и светового потока наиболее распространенных типов используемых в домах лампах.

• как правило, каждый производитель использует свою технологию производства;
• со временем комплектующее для светодиодных ламп и технологии производства усовершенствуются, что сказывается на всех технических характеристиках конечного продукта.

Световой поток

Более важным параметром, на который нужно обратить внимание при выборе любой лампы для дома, является световой поток. Грубо говоря, физический смысл этой характеристики заключается в показании количества излучаемого света

Световой поток измеряется в люменах. К сожалению не все, даже именитые производители, указывают данный параметр на упаковке. Если данный параметр нигде не указан, то, при выборе продукции известного производителя, световой поток можно рассчитать с учетом 90–100 люмен на один ватт мощности.

К примеру, световой поток 12 Вт светодиодной лампы будет равен 1080–1200 люменам, что примерно соответствует 100 Вт лампе накаливания.

Цветовая температура

Цветовая температура лампы выражается в Кельвинах и указывает на оттенок белого света. Производители выпускают светодиодные лампочки, цветовая температура которых лежит в диапазоне от 1800 до 6600 Кельвин. Чем ниже значение в Кельвинах, тем теплее свет, как у пламени свечи. Более высокое значение в Кельвинах показывает на то, что свет более натуральный или холодный белый, похожий на дневной солнечный свет.

Индекс цветопередачи

Под одной светодиодной лампой предметы в квартире могут выгладить натурально, а под другой иметь совершенно неестественные цвета. Связанно это как раз с показателем цветопередачи, который показывает, насколько естественно выглядят окружающие предметы. Коэффициент цветопередачи величина относительная, имеющая значение от 0 до 100. Обозначается как CRI (от англ. colour rendering index) или Ra. Чем выше этот показатель, тем лучше человеческий глаз различает цвета и оттенки. Показатель в 100 CRI означает, что так выглядит предмет при хорошем дневном солнечном освещении. Считается, что хорошие светодиодные лампы для квартиры имеют индекс цветопередачи выше 75 CRI.

Угол рассеивания

Выбор светодиодных ламп обязательно должен вестись с учетом и угла рассеивания. Данный параметр показывает, под каким углом рассеивается излучаемый свет. Если лампа имеет маленький угол, допустим 30°, то она является подобием небольшого фонарика, у которого мощный световой луч светит на большое расстояние практически по прямой линии, не освещая близлежащие предметы. Лампочка с небольшим углом рассеивания для дома не всегда подходит.

Возможность диммирования

Сегодня во многих домах и квартирах устанавливаются незамысловатые устройства регулировки яркости осветительных приборов – диммеры. Конструкция обычной светодиодной лампы такова, что она не способна работать с регулятором света. Причина этого кроется во встроенном драйвере, который преобразовывает переменное напряжение электросети в рабочий ток светодиодов. Если подаваемое на лампу напряжение слишком мало, то драйвер попросту не подает на светодиоды питание либо подает с перебоями, что вызывает хаотичное мерцание. Решение проблемы заключается в использовании диммируемых светодиодных ламп с модифицированным драйвером. На упаковке таких лампочек указывается информация о возможности использования с регулятором света.

Схемы диммеров

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.

Почему мигают светодиодные лампы: причины и способы устранения

Некоторые потребители, установив в доме светодиодные лампы, замечают, что их функционирование сопровождается мерцанием. Такое освещение утомляет глаза и вредит зрению в целом. Разобравшись в причинах такого негативного эффекта, можно найти способы его устранения.

Почему мигают светодиодные лампы во включенном состоянии

Известны несколько причин, по которым моргают светодиодные лампы во включенном состоянии. Почему так происходит:

• некорректный монтаж — необходимо проверить все контакты цепи, они должны быть прочными;
• несоответствие мощности адаптера используемой лампе — можно заменить блок питания на новый, соответствующий по мощности;
• значительные скачки напряжения — драйвер может не справиться с перепадами, уровень которых выходит за рамки допустимого;

Светодиодные лампы способны без проблем работать при скачках напряжения

• брак изделия при производстве — необходимо заменить лампочку, так как данная продукция сопровождается гарантией;
• выключатель с подсветкой — не рекомендуется использовать такие выключатели совместно со светодиодным источником света, так как при выключении такого прибора цепь находится в замкнутом состоянии и способствует бликам лампы;
• несоответствие подключения проводов — фаза «ноль» должна выводиться на осветительный прибор, а провод с фазой — на выключатель;
• наличие бытовых электроприборов, создающих высокочастотные помехи;
• истек срок эксплуатации светодиодной лампы.

Но многие сталкиваются еще и с другой проблемой, когда светодиодные лампы светятся после выключения. Почему это происходит можно узнать, ознакомившись с функциональными особенностями led-ламп.

Почему при выключенном свете светодиодные лампы мигают или светятся

Причиной, почему светодиодная лампа горит при выключенном выключателе или периодически мерцает, может служить выключатель со светодиодной подсветкой. Если заменить прибор с подсветкой на обычный выключатель, мигание лампы должно прекратиться.

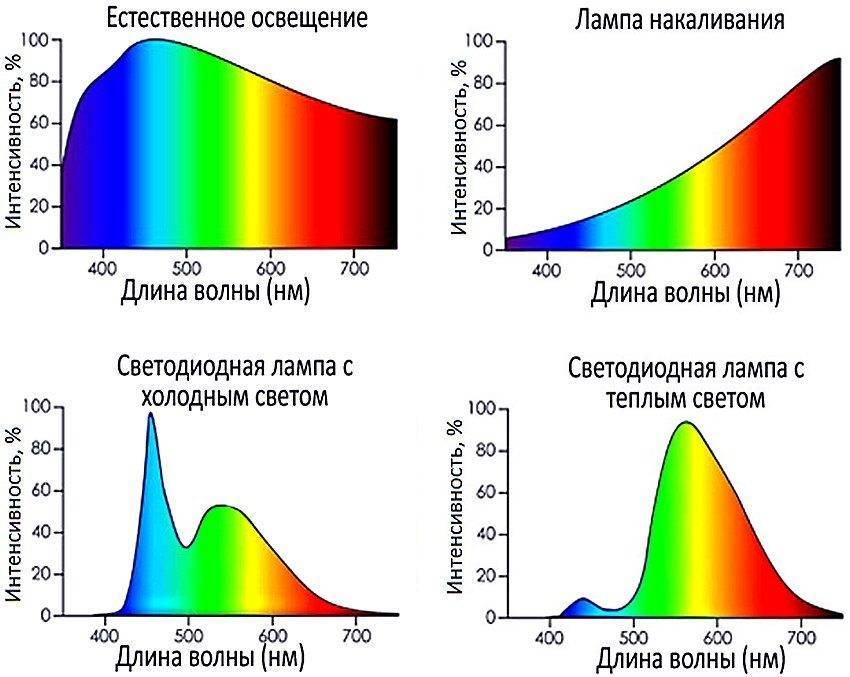

Спектр различных источников света

Дело в том, что в выключенном состоянии электроустановочный прибор не до конца размыкает цепь: основная подача электричества прекращается, а светодиод подсветки замыкает цепь на себя. Ток, проходящий через диод, заряжает конденсатор драйвера led-лампы, вследствие чего она либо мигает, либо издает тусклый свет.

Еще одной причиной, по которой светодиодная лампа горит при выключенном свете — некачественное изделие. Если вы приобрели светодиодную лампу по низкой цене и производитель ее неизвестен, наверняка в таком приборе установлены маломощные компоненты. В источниках света, предлагаемых ведущими компаниями-изготовителями обычно используют емкие конденсаторы. Конечно, стоимость их высока, но они не мигают даже в паре с выключателем со светодиодной подсветкой.

Почему перегорают светодиодные лампы

Основными причинами выхода из строя светодиодных источников света является плохое качество изделий или внешние воздействия. К последним относят:

значительное превышение питающего напряжения — если имеют место скачки напряжения в электросети, следует отдавать предпочтение моделям, рассчитанным на 240В и более. Можно также прибегнуть к использованию защитных блоков и выпрямителей;

Во избежание проблем лучше всего выбирать продукцию проверенных производителей

• некачественные ламповые патроны — некачественный материал патронов имеет свойство разрушаться при перегреве, контакты окисляются, тем самым создавая еще больший нагрев цоколя светодиодной лампы;
• использование мощных ламп в плафонах закрытого типа, не предусмотренных под применение мощных источников света;
• использование режима частого включения-выключения светодиодных ламп — рабочий ресурс ламп заметно сокращается;
• некорректная схема подключения — при выходе из строя одного светильника неисправность передается другим источникам света в общей цепи;
• некачественное соединение проводов в узловых точках электросети — при соединении рекомендуется использовать клеммы, пайку или другие современные варианты соединений.

С каждым годом цена на светодиодные лампы становится все ниже

Общая информация

Светодиоды с белым свечение, которые используются в настоящее время, впервые появились в 1996 году. Однако только в 2005 году их стали применять именно в качестве источника освещения. Такой вид лампочек является энергосберегающим.

Световая мощность светодиодных ламп – основная их характеристика. Она показывает на энергоэффективность подобного вида освещения. Измеряется мощность светодиодных ламп в ваттах. Производители постепенно стараются увеличивать качество свечения без изменения их мощностей. Именно поэтому потребитель получает качественный источник освещения, но при этом экономит электроэнергию. Для сравнения можно привести лампочку накаливания с показателем 100 Вт. Диодная с таким же уровнем освещения будет иметь лишь 12 Вт.

Полезные рекомендации для тех, у кого взрываются лампы

• чтобы обезопасить себя от разлета мелких осколков очередной взорвавшейся лампы по всей комнате, начните использовать галогенные источники света, в которые встроен защитный блок со стабилизатором напряжения. Они стоят немного дороже незащищённых аналогов, но за счёт поддержания нужных параметров тока дольше служат;
• если лампы взрываются в доме или квартире с ветхой проводкой, старыми выключателями или, будучи вкрученными в виды видавший осветительный прибор, наиболее вероятной причиной является их плохое состояние. Лучшим решением будет заменить проводку, выключатели и осветительные приборы на новые;
• для выкручивания цоколя, оставшегося в патроне после разрушения колбы, нужно отключить подачу тока и выкрутить его с помощью острогубцев с изолированными ручками. Цоколь очень крепко держится в патроне, поэтому при работе на высоте нужно попросить кого-нибудь подстраховать.

Для современных электрических сетей и оборудования разработаны стандарты безопасности, соответствие которым гарантирует безопасность и надёжность использования тока. Взрыв одной лампочки может произойти по причине единичного брака, но когда это происходит постоянно, следует найти причину. Исправление неполадок в домашней электросети – вопрос здоровья, безопасности и экономии, не терпящий игнорирования и откладывания в долгий ящик.

Многие сталкивались с проблемой, когда при включении света в комнате вдруг с хлопком взрывается лампа накаливания. Естественно, это неприятно – и испуг, и темнота в квартире, да еще и цоколь от лопнувшего осветительного прибора нужно как-то доставать из патрона. Но извлечь оставшуюся в светильнике деталь – это еще полдела. Необходимо понять, почему же взрываются лампочки в люстре при включении и как в последующем избежать подобных случаев.

На самом деле лампы лопаются по нескольким причинам. Необходимо разобраться, каковы они, и какие меры имеет смысл принять, чтобы такого впредь не повторялось.

Конечно, основной и наиболее часто встречающейся причиной таких хлопков является низкое качество продукции, т. е. лампы накаливания. Но это самая простая причина, избавиться от которой можно путем замены лампы, а потому не стоит на ней серьезно останавливаться. А вот если лампы не раз менялись на приборы разных производителей, а проблема остается, следует копать глубже.

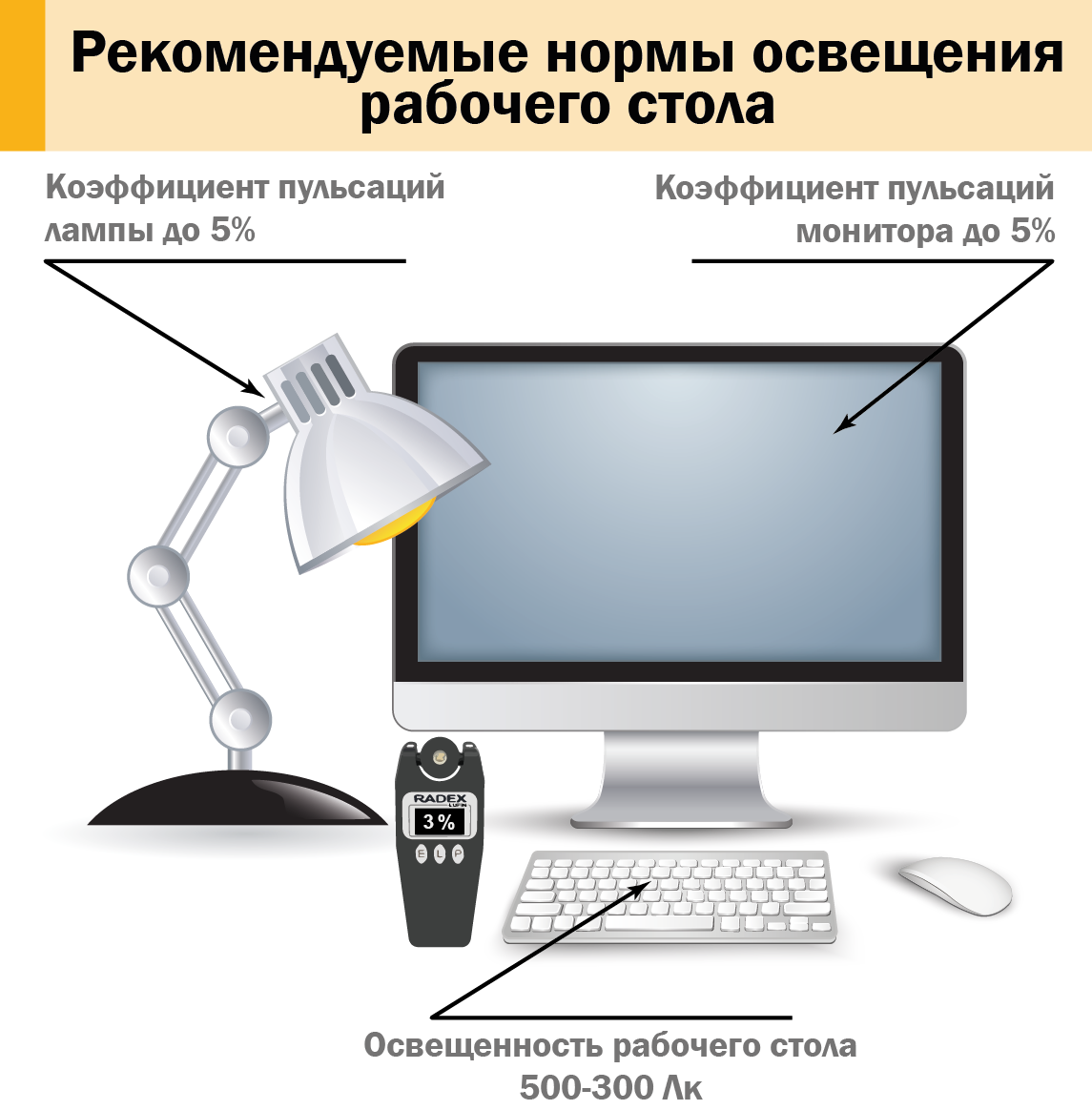

Какой мощности должна быть лампочка в настольном светильнике

Офтальмологи рекомендуют вкручивать в настольные светильники для школьников только лампы накаливания мощностью 60 Вт. Они равномерно освещают поверхность и не ослепляют. Светодиодная лампа, естественно, должна быть менее мощной: для создания таких же световых условий достаточно 8 Вт. Но разные лампы с одной и той же мощностью, могут излучать разное количество света, иногда на 30-40%.

Лучше ориентироваться не на этот примерный показатель, а на реальную освещенность стола лампой, которую легко проверить с помощью люксметра-яркомера-пульсметра RADEX LUPIN. Освещенность рабочей зоны детской должна составлять не менее 300-500 лк. Этот же измерительный прибор покажет коэффициент пульсации света, максимально допустимое значение которого – 10 %, при работе с компьютером – 5 %.

Как подключить диммер

Чтобы провести димирование светодиодной ленты, к ней необходимо правильно подключить не только трансформатор (блок питания), но и сам диммер. Здесь следует помнить, что бывают различные типы излучателей светодиодов, установленных на светодиодных лентах:

RGB — трехцветные. При смешивании их свечения получается белый свет. А если их включать раздельно, то можно получить самые разнообразные цветовые эффекты;

Цветовое свечение ленты

люминофорные. Они применяются как излучение вторичного плана для специального желтого слоя люминофора, которое освещается светодиодами синего цвета мощного типа. Для их запитки следует использовать специальные драйвера (блок питания и трансформатор), а также диммеры.

Поэтому выбор схемы подключения, а также самого типа диммера, необходимо делать на основании параметров купленной светодиодной ленты. Например, для белых монокристальных лент нужно использовать одноканальные диммеры, которые в схеме подключаются после того, как был установлен трансформатор.

Вариант схемы подключения

Если правильно подобрать диммер, то ваша светодиодная подсветка будет регулироваться наилучшим образом.

Таблица соотношения мощностей

В таблице указано соотношение мощностей для led лампочек для дома с открытыми диодами, то есть без колбы, которая снижает яркость на 15-20%.

Накаливания, Вт	Светодиодная, Вт	Поток света, Лм
25	3	250
40	5	400
60	8	650
100	14	1300
150	22	2100

Самое частое заблуждение, это когда считают, что светодиодная на 10 Вт является эквивалентом лампе накаливания на 100 Вт. Но с учетом того, что матовая колба уменьшает яркость на 20% и 1W уходит на нагрев драйвера, то в конечном итоге у нас получается только 7 полезных ватт, которые дадут 700-800 Люмен в среднем. Что совершенно не дотягивает до необходимых 1300 Лм.

Пример матовой колбы

На мощных диодных лампочках используется колба для защиты ваших глаз, особенно детей, потому что слепит как сварка.

Важнейшие термины для светодиодов

Угол излучения (в градусах)	Область, в которой лампа достигает не менее 50% силы света (в канделах).
Эффективность (в люменах на ватт)	Современные качественные LED-лампы достигают значений свыше 75 лм/Вт
Цветовая температура (в кельвинах)	Светодиоды до 3300 К светятся теплым белым светом (подобно лампам накаливания), до 5000 К — нейтральным белым, начиная с 5000К — холодным белым светом.
Индекс цветопередачи (CRI)	Показывает, насколько цвет тела в испускаемом лампой свете соответствует естественному. Лампы накаливания достигают значения индекса почти в 100 единиц, современные светодиодные лампы зачастую достигают значения от 80 и до 95.
Потребляемая мощность (в Ваттах)	В отличие от ламп накаливания, мощность светодиодных ламп характеризует не яркость, а только потребление энергии.
Сила света (в канделах)	Яркость источника света в определенном направлении (пространственный угол).
Световой поток (в люменах)	Общая яркость лампы. Яркость дневного света в зависимости от условий составляет от 250 лм (ок. 25 Вт) до 1100 лм (ок. 75 Вт).
