Схема канализации для частного дома
Стояк представляет собой вертикальный канал из пластика или чугуна. Его конструкция не зависит от типа здания и его параметров. Она всегда одна и та же. По бокам делают вводы для сантехнических приборов. Снизу через подвальное помещение вертикальный трубопровод подключен к очистным сооружениям, установленным на участке. Их состав зависит от многих факторов.
Факторы, которые влияют на выбор очистных сооружений
- Объем сточных вод.
- Характер загрязнений.
- Режим проживания (постоянный или временный).
- Тип почвы.
- Особенности рельефа местности.
- Уровень залегания грунтовых вод (УГВ).
- Глубина промерзания земли.
- Требования местной администрации.
Чтобы определить состав сборных элементов, нужно подумать об их конструкции, надежности, особенностях эксплуатации и затратах.
В начале осуществляется механическая фильтрация от взвешенных частиц. Для этого используются решетки, сита, жироловки, далее идут ямы, септики и отстойники. Затем стоки, свободные от взвесей, подвергают биологической обработке. Она позволяет избавиться от органических загрязнений за счет их разложения с помощью природных микроорганизмов. Они «съедают» примерно четверть органики и разлагают почти всю оставшуюся часть с образованием воды, газов и твердого осадка. Выделяющиеся газы (углекислый газ, азот, сероводород, аммиак, метан, водород) не только порождают известные всем запахи, но и являются взрывоопасными. Поэтому устройства и сооружения должны быть снабжены надежной вентиляцией и располагаться как можно дальше от жилых зданий.
Instagram @kopaemkolodec_dmd
Instagram @vis_stroi_servis
Существует несколько способов организации горизонтальной фильтрующей части, расположенной под землей.
Варианты устройства фильтрующей части канализации в частном доме
- Центральная система — сточная труба участка подводится к общему каналу. К нему подсоединены все дома в районе или поселке.
- Накопительная — на территории роют котлован и оборудуют выгребную яму. Если УГВ меньше 2 м или выгреб расположен вблизи дома, яма должна быть с гидроизоляцией. Стенки и дно делают из железобетонных колец, кирпича, пластика и металла. Отходы удаляются ассенизаторской машиной.
- Дренирующий септик — вместо дна насыпают дренирующую подушку. Очищенная вода просачивается через нее и ходит в грунт.
- Фильтры — используют от одной до четырех емкостей.
Рассмотрим организацию и монтаж вертикального трубопровода и подземных отстойников более подробно. Начнем с вертикальной части.
Проведение работ своими руками
Для организации своими руками устройства канализации в доме необходима схема, с помощью которой можно рассчитать, какие виды материалов и сантехники понадобятся и в каком количестве. Чертеж должен быть выполнен в масштабе.
Также надо учесть такие факторы, как:
- Тип грунта;
- Уровень подземных вод;
- Объем использования воды;
- Климатические особенности местности.
Возможны несколько типов укладки канализационных труб: под полом, внутри стен, снаружи, но это менее эстетично. Трубы, проложенные в стенах или под полом, штукатурятся в 2 см или заливаются цементом. Чтобы уменьшить шум системы, делают обмотку труб без воздушных зазоров.
Схема канализационной системы
У канализационной системы в частном доме схема непростая, она должна учитывать, помимо глубины и материалов, и местоположение с учетом требований.
А именно:
- Для установки септика или другого вида переработки сточных вод выбирается самое низкое место на участке.
- Расстояние до источника с питьевой водой — не менее 20 м.
- До проезжей части – не менее 5 м.
- До открытого водоема – не менее 30 м.
- До жилого здания – не менее 5 м.
Для обустройства канализации хорошо подойдут пластиковые трубы
Составляя схему, необходимо разметить все точки слива воды и стояк. Стояк должен быть в легкой доступности. Обычно его устанавливают в туалете, т.к отводная труба унитаза имеет диаметр 110 мм, как и у стояка.
Отводные трубы от ванны и раковины обычно объединяют в одну линию
Важно помнить о том, что труба от унитаза не должна иметь никаких входов от других труб. Кроме того, схема должна включать месторасположение фановой трубы
Самостоятельный монтаж
Установку в доме своими силами рекомендуется начать с внутренней части канализации, а также вентиляции для нее. Канализационная система должна содержать в трубопроводе люки для осмотра и ремонта. Крепление труб к стенам осуществляется хомутами, подвесками и т.п. В местах соединений необходимо использовать крестовины, тройники и коллекторы крупного диаметра (около 100 мм). Переходники помогут соединить трубы разных диаметров.
Немаловажна и вентиляция, которая выполняет сразу 2 функции — приток воздуха в зонах разреженности, вывод газов. Разреженность чаще образуется при сливе воды в унитазе и при работе насоса для слива у стиральной машины. Приток воздуха не дает происходить захвату воды в сифоне и образовывать гидрозатвор, который имеет громкий неприятный звук. Продолжением стояка на крыше является фановая труба.
Чтобы правильно ее установить, нужно следовать правилам:
- Диаметр фановой трубы — 110 мм для предотвращения закрытия наледью прохода.
- Высота трубы на крыше выше остальных, в том числе печных, каминных и т.п.
- Расположение на расстоянии 4 м от окон и балконов.
- Фановая труба должна быть отдельная от общей вентиляции и с последующим выходом на чердак.
При обустройстве канализации следует соблюдать правила техники безопасности

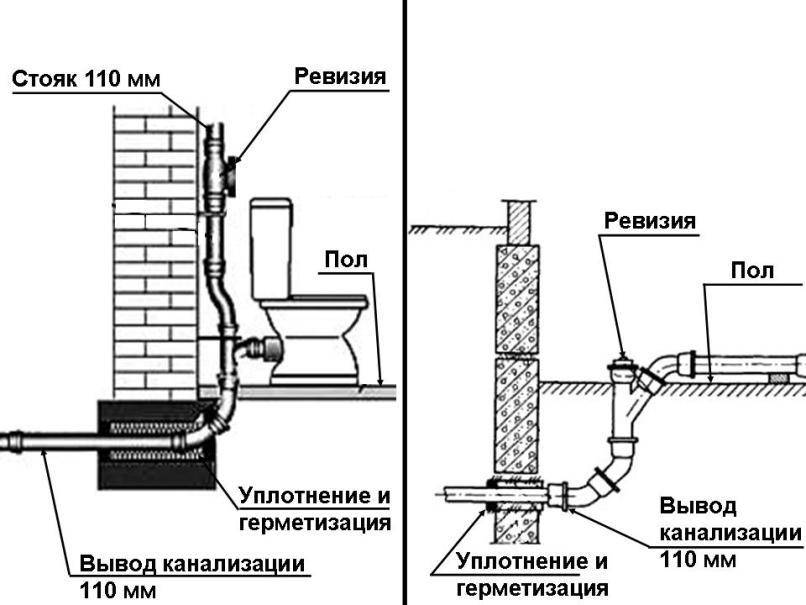

Через гильзу с обратным клапаном происходит выход коллектора в фундаменте к внешней канализации. Диаметр гильзы составляет 150-160 мм. Обратный ток стоков при наличии обратного клапана невозможен при возникновении загрязнений трубопровода или переполнении приемника стоков.
Глубина укладки
На какую глубину осуществлять укладку труб, зависит от углубления септика и глубины промерзания грунта в регионе. Причем трубы необходимо прокладывать ниже данного уровня.
Их укладывают по следующей схеме и правилам:
- Отсутствие поворотов от дома до септика для предотвращения засоров.
- Трубы правильного диаметра.
- Одинаковый материал труб в одном трубопроводе.
- Соблюдение уклона (примерно 0,03 м на 1 погонный).
Если уклона не будет или он будет иметь недостаточный градус, то понадобится установить канализационный насос. Также в схему внешней канализации должны входить дополнительные колодцы, особенно если есть повороты трубопровода от дома до септика. Они помогут в обслуживании канализации и устранении возникших засоров или промерзания.
Канализацию, как и водопровод, рекомендуют дополнить теплоизоляцией из пенополиуретана и полиэтилена либо проложить электрокабель.
Канализация для бани
Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.
Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.
Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.
Порядок устройства канализации для бани
Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.
После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.
По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.
В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.
Очистка сточных вод септиком
Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.
Отсеки септика отделены друг от друга стенками. Между ними под
уклоном располагаются патрубки, по которым сточные воды переходят из одной
камеры в другую. Жидкость по канализационной трубе вводится в первый отсек,
очищается и выводится на фильтрационные поля либо, при тщательной очистке –
непосредственно в почву.
Фильтрационные поля
Процесс очистки
Работа септика основана на сочетании этапов гравитационного
отстаивания и биологической очистки. В процессе первичной фильтрации поступившие
в первую камеру септика отходы очищаются от крупных фракций, которые опускаются
на дно резервуара. Легкие включения отфильтровываются и поступают во вторую
камеру. В первой камере происходит разложение отходов на составляющие
(биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и
периодически требуется его удалять.
Работа второй камеры обеспечивает дальнейшую очистку воды.
Очищенная здесь жидкость может направляться далее в бочку и использоваться для
полива. В ином случае предусматривается дополнительная грунтовая доочистка
воды.
Станция био-очистки
Отдельный вид септиков – станция био-очистки, действующая
благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных
секций. Так же, как и при работе вышеописанного аналога, первая секция
используется в качестве отстойника. Находящиеся здесь анаэробные бактерии
перерабатывают биологические отходы с образованием ила.
Вторая камера функционирует с применением аэробных бактерий,
которые разлагают поступающую жидкость на органические и неорганические
соединения при условии поступления кислорода. Для работы такого устройства
необходим специальный аэратор, что обусловливает энергозависимость подобной
биостанции. В третьей секции происходит более глубокая очистка.
Станция био-очистки
Монтаж емкости для сбора отходов
При решении вопроса, как правильно сделать канализацию, необходимо правильно подойти к выбору емкости. Оптимальным вариантом может быть септик из бетонных колец или готовая емкость из полимерных материалов.
При расчете объема резервуара, в котором будет проходить скопление и отстаивание воды с нечистотами, следует добавить дополнительно около 1 кубометра. Это можно объяснить следующим: основная сточная труба врезается в емкость на расстоянии 2/3 от верхнего уровня канализации в частном доме. Следовательно, максимального заполнения резервуара не будет.
Устанавливают емкости в предварительно подготовленные ямы или траншею. Дно следует залить бетонным раствором, предварительно соорудив подушку из щебня высотой до 20 см. Непосредственно перед заливкой бетона выставляют опалубку из строительных досок и армируют конструкцию вязаной сеткой. Цемент для приготовления раствора нужно брать не ниже марки М500, чтобы под действием тяжести полного резервуара не произошло разрушение основания. Залитый бетонный раствор должен набрать полную прочность, на что примерно требуется около 20 суток. Только после этого продолжают работы по установке канализации в частном доме.

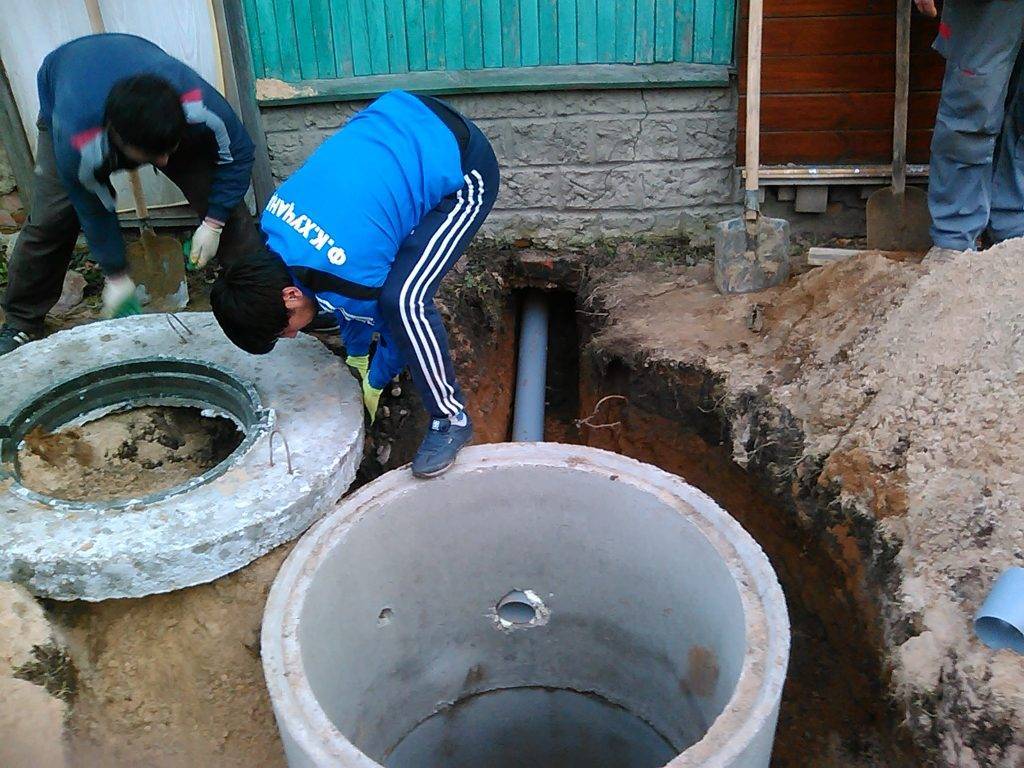

После полного затвердевания основания можно устанавливать бетонные кольца накопительного резервуара, пользуясь при этом услугами строительного крана. После укладки первого кольца место стыка с основанием промазывают цементным раствором или плиточным клеем, обеспечивая полную герметичность соединения. Аналогичные действия выполняют после укладки каждого следующего кольца. Завершив укладку колец, обрабатывают места стыков внутри колодца. Также выполняют гидроизоляцию обоих колодцев, перед тем как провести трубы канализации в частном доме.
Что касается дренирующей емкости, то здесь не требуется бетонирования основания. Вода должна фильтроваться и уходить в грунт. Для фильтрации воды от нечистот на дне обустраивают подушку из песка и щебня. По истечении определенного времени верхний щебенчатый слой требуется обновить, так как старый щебень в процессе эксплуатации заиливается.
Между двумя резервуарами укладывают трубу, при этом отверстие на выходе из первой емкости должно располагать немного ниже, чем отверстие для входа сточной трубы из дома. Правильная канализация в частном доме своими руками предполагает укладку промежуточной трубы с небольшим уклоном, примерно 2 см на 1 погонный метр. Следовательно, отверстие для ее входа во второй септик должно располагаться на 10 см ниже. Оба резервуара необходимо утеплить.
В завершении поверх резервуара и ямы-септика укладывают бетонную плиту, в которой имеются отверстия для смотровых люков. Через них в процессе эксплуатации будет выполняться откачка нечистот и чистка перепускных труб.
Как правильно сделать канализационную разводку
Этап 4. Основные элементы внутренней сети
Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:
Схема, показывающая основные элементы внутренней канализационной сети
- Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
- Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.
Вывод фановой трубы
- Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
- Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.
Узел подключения к унитазу с отводами и ревизией
- Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.
Этап 5. Соединение труб
Схема соединения труб
Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.
Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками
| Иллюстрация | Монтажная операция |
| Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера. | |
| Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора. | |
| Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов. | |
| Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении. |
После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.
Скрытая прокладка канализации в штробах
Фото открытой установки стояка с использованием хомута
Этап 6. Подключение к сантехническим приборам
На последнем этапе выполняется подключение сантехнического оборудования:
Подключение унитаза с помощью гофры
- Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.
Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.
- Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.
Подключение раковины с сифоном и гофрой
- Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
- Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.
Узел подключения стиральной машины
Монтаж наружной канализации своими руками в частном доме
Наружная канализация состоит из очистительного резервуара и трубопроводной системы, соединяющей септик с домом. Перед выполнением монтажных работ на плане участка наносится схема наружной канализации.
Затем подбираются специальные трубы диаметром не менее 100 мм, предназначенные для эксплуатации на улице. Обычно они имеют оранжевый цвет. Для укладки трубопровода выкапывается траншея. Ее глубина выбирается в зависимости от климатических особенностей местности, состава и характеристик грунта, а также других факторов. При необходимости трубопроводная сеть утепляется.
Самая трудоемкая часть работы при монтаже канализации своими руками в частном доме — это выкапывание котлована под выгребную яму или септик. Оптимальное расстояние, на которое удаляется септик от дома, составляет около десяти метров.
Объем накопительной емкости напрямую зависит от количества постоянно проживающих в доме человек и частотой пользования ими сантехническими приборами.
Сточные воды передвигаются по трубопроводной системе самотеком, под воздействием гравитационных сил, поэтому нужно выдерживать правильный угол наклона. Если он будет слишком маленький, крупные фрагменты отходов будут задерживаться, и произойдет засорение канализации.
Если уклон будет слишком велик, твердые фракции будут отбрасываться к стенкам трубы, и опять-таки произойдет ее засорение. Информацию о правильном уклоне канализации Вы найдете в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»

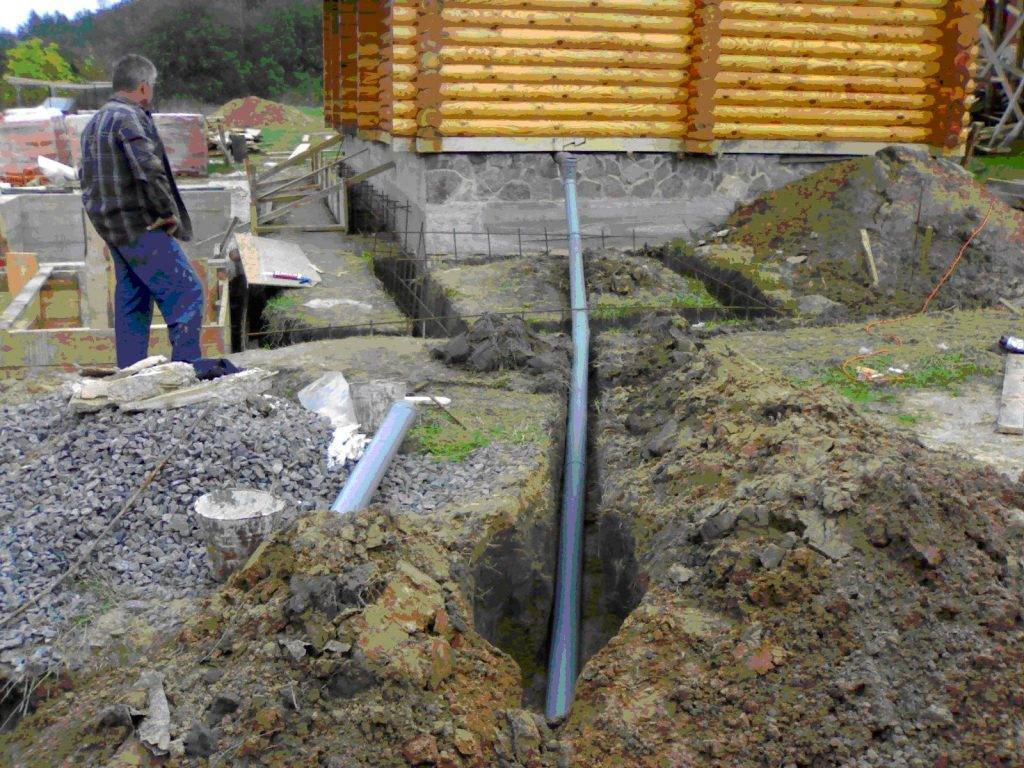

Нужный угол выдерживается и контролируется строительным уровнем при выкапывании траншеи, ее глубина увеличивается по мере приближении к накопительной емкости или центральной канализации. На дно рва укладывается амортизационная подушка, представляющая собой насыпку из песка, непосредственно на нее укладываются трубы. При необходимости изменения угла уклона труб песок в нужном месте подсыпается.
Важным эксплуатационным параметром канализационной системы является глубина прокладки трубопроводной сети. Она должна быть обязательно ниже точки промерзания грунта в данном регионе. В противном случае зимой замерзшие сточные воды могут разорвать трубопроводную сеть и вывести канализацию из строя. Для проведения ремонтных работ придется дожидаться весенней оттепели.
