Кессонные перекрытия как эффективный тип ребристых плит
Рубрика
: Технические науки
: 23.11.2016 2016-11-23
Статья просмотрена:
4711 раз
Библиографическое описание:
Кибкало А. В., Волков М. Д. Кессонные перекрытия как эффективный тип ребристых плит // Молодой ученый. 2021. №25. С. 37-40. URL https://moluch.ru/archive/129/35707/ (дата обращения: 05.04.2020).
В статье рассмотрены кессонные перекрытия, технология их возведения и принцип работы. Проведен анализ монолитного и сборно-монолитного способов устройства кессонного перекрытия. Сделано сравнение кессонных перекрытий, сооруженных этими способами со сплошной монолитной плитной. Возведение кессонных перекрытий имеет ряд серьезных достоинств с экономической и технологической точек зрения.
Ключевые слова: кессонные перекрытия, ребристые плиты, гражданское строительство, промышленное строительство, конструкции перекрытий, безбалочные перекрытия
Поиск оптимальных типов конструкции является одной из мотиваций развития науки в строительстве, которые бы экономили время и деньги, а так же не уступали по прочностным характеристикам своим аналогам.
Одной из самых важных проблем строительной отрасли является уменьшение расходных материалов и массы возводимых частей здания, это возможно за счет:
– применения новых эффективных конструкций;
– использования преднапряженных элементов здания;
– интенсивного внедрения легких бетонов .
В нашей стране в строительстве гражданских и промышленных зданий только начинается внедрение монолитных конструкций эффективных конструктивных форм, внедрение которых, бесспорно, снизит себестоимость при возведении и реконструкции строительных объектов. Это напрямую зависит от мало проработанности методик проектирования подобных конструкций в отечественной отрасли строительства.
Во многих европейских странах в промышленном строительстве, для снижения массы перекрытий возводимых из тяжелого монолитного бетона применяют перекрытия эффективных форм.
Однопролетные плиты из железобетона, имеющие сплошное сечение наиболее экономичны при длине пролета до 4,5 м. Пролет возможно увеличить за счет опирания плиты по контуру. В таком случае появляется возможность перекрывать большие площади. Для уменьшения затрат бетона при возведении перекрытий, а следовательно и сокращение нагрузок на несущие конструкции и фундаменты, целесообразно использовать монолитные ребристые перекрытия .
Кессонное перекрытие (рис. 1) является разновидностью ребристого перекрытия, его иначе называют часторебристым, частобалочным или вафельным железобетонным перекрытием.
Рис. 1. Кессонное перекрытие
Кессонное перекрытие представляет собой ребристую конструкцию с взаимно перпендикулярно расположенными армированными ребрами в нижней зоне. Применение монолитного ребристого перекрытия, по сравнению с весом плоских плит или монолитным перекрытием по профилированному листу, приводит к уменьшению расхода бетона на возведение перекрытия и нагрузок на вертикальные несущие стены, фундаменты здания. Следовательно происходит сокращение затрат на его возведение. Происходит уменьшение собственного веса перекрытия — от 40 % до 60 %, в то же время жесткость конструкции самой плиты перекрытия повышается, что позволяет устраивать большие пролеты без устройства промежуточных опор. Полученная толщина такого перекрытия значительно меньше плоского.
Кессонное перекрытие состоит из плит, опертых по контуру на систему взаимно перпендикулярных балок. Плиты жестко сопрягаются с балками, и шарнирно при опирании на стены. Оптимальное соотношение сторон для помещений с кессонными перекрытиями находится в пределах 1…1,5. Балки могут располагаться как перпендикулярно, так и под углом 45° (более редкий вариант) к сторонам перекрываемого помещения. Нормированная высота балок в обоих направлений должна быть одинаковой и составлять не менее 1/20 пролета. Толщина плит кессонного перекрытия составляет 6…7 см, толщина ребер меняется от 10 до 20 см .
Для устройства кессонного монолитного перекрытия используется модульная система опалубок, состоящих из телескопических стоек, обрешетки, располагаемой с учетом размеров кессоннообразователей. Самый распространенный вид кессонных опалубок — самонесущая опалубочная система типа «Skydome» (рис. 2). Все элементы опалубки заводского изготовления, система не нуждается в арматуре или специальных защитных приспособлениях. Кессоннообразователи раскладывают по обрешетке, они имеют не высокую адгезию по отношению к бетону и легко удаляются после набора бетоном необходимой прочности .
Рис. 2. Кессонная опалубка типа «Skydome»
Историческая справка
Вам будет интересно:Гипсобетонные перегородки: технические характеристики, состав, применение
Кессонные перекрытия (фото представлены в обзоре) получили распространение в архитектуре Древнего Рима и Греции. Между пересечениями балок устанавливались настилки. Они украшались живописью или скульптурными элементами.
Раньше перекрытия представленного типа сооружали из древесины. Такие конструкции применяли также и в других странах, например в Древнем Египте. Потолки этого типа находили на фресках и древних мозаиках.
Кессонное монолитное перекрытие из железобетона стало настоящим прорывом в области архитектуры и строительства. Этот материал применяется в России с 1861 года. Чаще всего из него строили перекрытия и колонны.
Первое здание с кессонными перекрытиями из железобетона было построено в 1934 году. Это было здание Центрсоюза (архитектор Ле Корбюзье). Ребра у этого перекрытия были направлены вверх. Конструкция была выполнена по монолитной технологии.
Гораздо чаще представленную технологию применяют при строительстве в зарубежных странах
Так, например, подобные здания давно успели завоевать внимание строителей Испании, Германии, Англии, Италии и т. д
Чаще всего подобные конструкции применялись и ныне используются при возведении административных зданий.
Разновидности по материалу
Интерьеры знатных домов и дворцов эпохи Возрождения украшали кессонированные перекрытия, изготовленные из дорогих сортов дерева и камня, затейливо расписанные красками. Сегодня интерес к подобному элементу декора, способному преобразить самое заурядное помещение, переживает второе рождение.
Классические конструкции закладывались во время строительства. Современные технологии позволяют воспроизвести желаемый декоративный эффект в уже готовом помещении и с помощью разных строительных материалов. Также не ограничивается и форма кессонов — она может быть ромбовидной, круглой и многоугольной.
Классические кессонные потолки выполняются исключительно и полностью из древесины. Эксклюзивность дизайна достигается благодаря неповторимой природной фактуре дерева. Выбирают дуб, орех, вишню, бук, ясень, иногда красное дерево и другие ценные породы древесины.

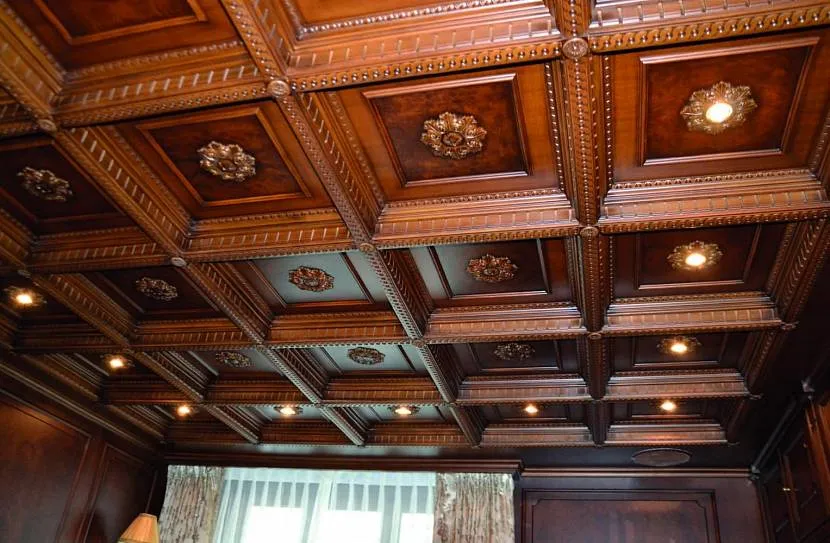

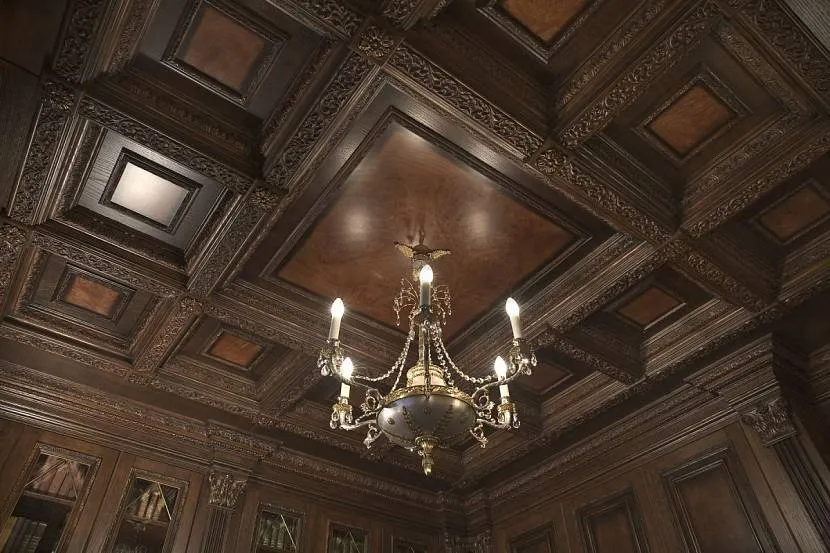

Из массива дереваИсточник pinterest.fr
Несмотря на дороговизну, деревянные кессонные потолки пользуются устойчивым спросом — из легкого в обработке дерева получаются впечатляющий потолочный декор. Деревянные конструкции экологичны, и потому их можно монтировать в спальнях, детских и плохо проветриваемых помещениях. Для кессонированных перекрытий используют и другие материалы:

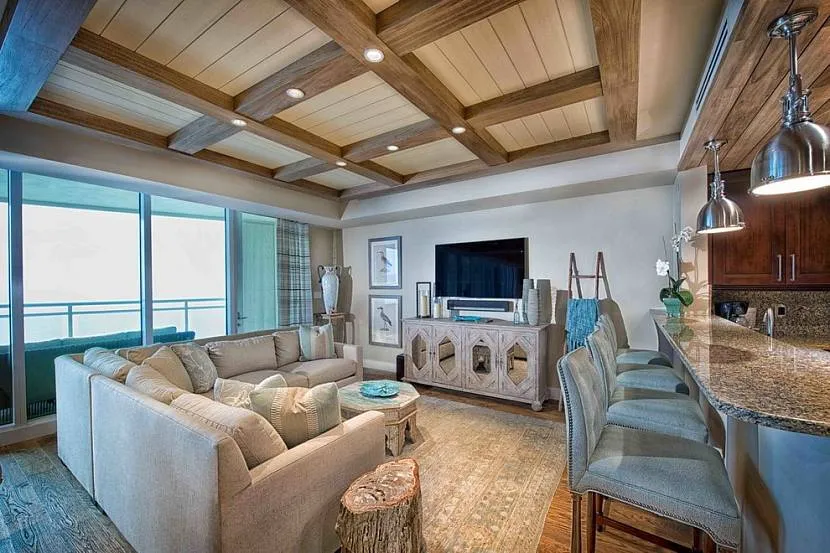

Комбинирование дерева с плитами МДФ. Плиты монтируются вместо фрагментов цельной древесины. Такой потолок внешне не отличается от деревянного. Он стоит значительно дешевле натурального, к тому же имеет некоторые технические преимущества (плиты меньше весят, что упрощает монтаж). Хотя плитам МДФ можно придать огнеупорные и водоотталкивающие свойства, в целом они прослужат меньше деревянных.
Использование плит МДФИсточник m.yukle.mobi

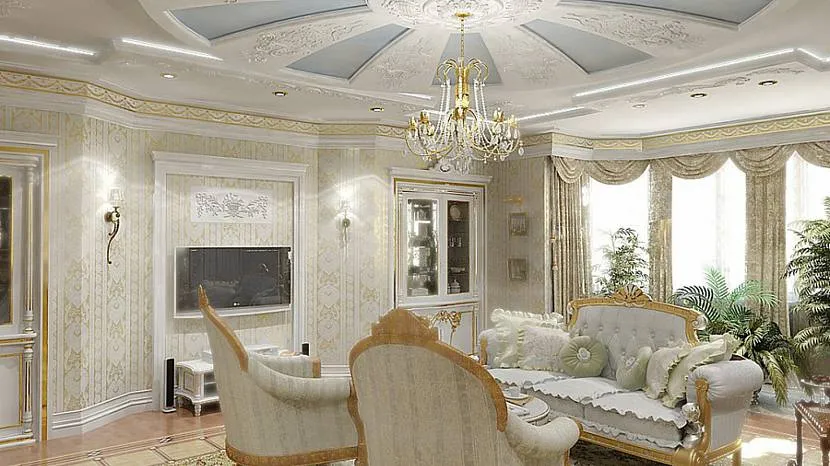

Кессоны из гипсокартона. Удачный для ограниченного бюджета, но достаточно хлопотный в реализации вариант. В одном варианте из гипсокартона формируют каркас, затем его декорируют гипсовыми кассетами. В другом — выстраивают ниши-заготовки, а затем обрамляют их карнизом. В обоих случаях украшением служит гипсовая лепнина. Декор прослужит долго; недостаток заключается в его значительном весе и сложности ухода (на лепнине замечательно накапливается пыль).
Изысканный гипсокартонИсточник nohagypsumdecoration.com

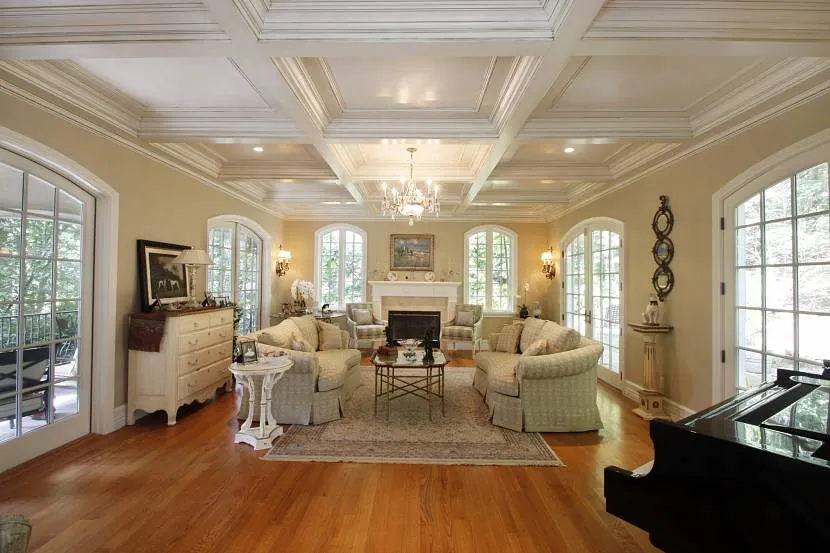

Из полиуретана. Главные преимущества кессонов из полиуретана — они легкие, долговечные, не дорогие, не нуждаются в особом уходе. Их можно красить, а также тонировать с эффектом патины или позолоты. Кессоны из полиуретана улучшают акустику помещения, их монтируют в подвесной гипсокартонный потолок, иногда в сочетании с подсветкой.
Полиуретан с имитацией лепниныИсточник sv.decorexpro.com
- Из картона. При ограниченных средствах балки изготавливаются из строительного картона. Их приклеивают на столярный клей, а после облицовывают самоклеящейся пленкой нужного цвета. В промежутках между балками используют обои с 3D-эффектом, напоминающие лепнину.
- Без каркаса. Для кессонов из гипсокартона или полиуретана возможно соединение без установки каркаса. В этом случае отдельные элементы пригоняются друг к другу без зазоров.
- Комбинированные потолки. Популярностью пользуется сочетание кессонного и натяжного потолка. Конструкция может быть двухуровневой, украшенной светодиодной подсветкой и арт-печатью.
Полиуретановые балки с подсветкойИсточник design-homes.ru
Разновидности перекрытия кессонного типа
В зависимости от технологии изготовления различают:
- Сборно-монолитные кессонные перекрытия, состоящие из сборных пустотелых блоков размерами 20 × 20 × 60 или 30 × 30 × 80 см, расположенных в растянутых сечениях, и монолитной плиты в сжатых зонах. Блоки монтируются в виде закрытой со всех сторон геометрической фигуры и служат несъёмной опалубкой (остаются в теле бетона). Над блоками толщина монолитного бетона составляет от 5-ти до 6-ти см. В местах сопряжения с колоннами (надопорных местах) конструктив представляет собой сплошную монолитную плиту, так как в этих местах действуют растягивающие силы. Поверх блоков выполняется армирование арматурными сетками, а в надопорных зонах на блоки напускаются арматурные стержни.
- Монолитные кессонные железобетонные перекрытия, отличающиеся оптимальным распределением бетонной смеси. Между рёбрами нет лишнего бетона, что значительно облегчает конструктив, создавая ребристую структуру. Смесь не укладывается в растянутых зонах сечения, в которых бетонируются только ребра с арматурой, работающей на растяжение. Результат — значительная экономия материалов и возможность увеличения перекрываемых пролётов. Опалубка для кессонных перекрытий состоит из следующих комплектующих элементов:
- телескопические стойки;
- металлическая обрешётка;
- пластиковые кессонообразователи, инвентарные формы с незначительной адгезией к бетону и возможностью лёгкого удаления после твердения бетона допускающего демонтаж опалубки. Небольшой вес позволяет выполнять работы по их раскладке и снятию вручную без использования грузоподъёмных механизмов.
Пластиковые формы фиксируются на прогонах обрешётки с большой точностью, структуру каналов под ребра образуют инвентарные кассеты пустотообразователей. Поверх форм размещаются арматурные сетки, после чего вся поверхность заливается бетонной смесью с доставкой автомиксерами и уплотнением. Результат — монолитная железобетонная конструкция кессонного типа высотой по высоте пластиковых форм (от 25-ти до 45-ти см). На участках опирания на колонны бетонируется сплошная железобетонная монолитная плита.
Каким должно быть перекрытие?
● Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).
● Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.
● Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.
● Препятствующим распространению воздушного шума.
● Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.
● Огнестойким в соответствии с противопожарными требованиями.
Виды кессонных перекрытий и особенности сооружения
› Малоэтажное строительство › Перекрытие 15.12.2018
Кессон в строительстве представляет собой элемент членения потолков или внутренних поверхностей с формированием углублений, которые получаются между перекрестными балками.
Применение монолитной конструкции с ребристой формой уменьшает использование бетона на сооружение перекрытия и нагрузку на вертикальные несущие стены, что сокращает расходы на возведение здания.
Кессонные перекрытия состоят из монолитных или сборных плит.
Разновидности перекрытия кессонного типа
Кессонное перекрытие — ребристая конструкция с армированными ребрами, перпендикулярно расположенными между собой. Поперечное сечение ребер определяют на основании технологических особенностей возведения перекрытий.
Высота ребра определяется по двум участкам. Первый определяется в середине самого нагруженного ребра. Второй участок — место, где ребра примыкают к вертикальной опоре.
На этом участке высота сплошного монолитного участка устанавливается поперечной силой.
По технологии изготовления кессонное перекрытие подразделяется на:
- Сборно монолитные кессонные перекрытия, основу которого составляют сборные пустотелые блоки разного размера. Их монтаж осуществляется в виде закрытой геометрической фигуры. Остаются в теле бетона (служат несъемной опалубкой). В месте сопряжения с колоннами конструктив представлен в виде сплошной плиты. Над блоками проводится усиление конструкции арматурными сетками, а в надопорных зонах бетонные блоки покрываются арматурными стержнями.
- Монолитные кессонные перекрытия из железобетона. Для них характерно оптимальное распределение смеси из бетона. Ребристая структура формируется из-за отсутствия лишней бетонной смеси, что существенно делает конструктив легче. Однопролетные железобетонные плиты при наличии сплошного сечения наиболее выгодны при длине пролета до 4,5 метров. В результате происходит экономия материалов, а количество перекрываемых пролетов увеличивается. Опалубка состоит из таких элементов, как металлическая обрешетка, телескопические стойки, пластиковые кессоннообразователи и инвентарные формы.
Пластиковые формы закрепляются с высокой точностью, структуру каналов под ребра формируют инвентарные кассеты пустотообразователей. Над формами располагают арматурные сетки, затем вся поверхность заливается смесью бетона.
Результат — образование кессонной монолитной конструкции из железобетона.
Особенности сооружения монолитных кессонных перекрытий
Конструкция состоит из монолитных каркасов, формируемых при помощи опалубки. Работа ведется строго по рабочим чертежам и согласно строительным правилам и нормам
Особое внимание уделяют установке опалубке и арматурной работе
- Система опалубков SKYDOME (полностью самонесущая). Предназначена для многократного использования. Для нее характерен простой демонтаж, минимальное количество пиломатериалов, а также объемных инвентарных элементов. Единственный минус — высокая стоимость.
- Опалубки комбинированного типа. Инвентарные элементы размещаются на фанеру или сплошной дощатый настил. По сравнению с первым вариантом разборка занимает больше времени.
- Фанерная опалубка. Процесс изготовления вкладышей и настила происходит непосредственно на строительной площадке. Такой тип больше подходит для дома с небольшой площадью.
Армирование выполняется за счет объемных каркасов, сеток и отдельных стержней. Продольное армирование подразумевает применение периодической арматуры, поперечное — гладкой. Расположение арматуры в зоне 2 взаимно перпендикулярных плоскостях дает возможность проводить работы по монтажу каркасов в две очереди.
Достоинства
- Нет необходимости усиливать фундамент и устанавливать дополнительные колонны, что значительно уменьшает сроки возведения.
- Сокращается общая толщина конструктива, что снижает нагрузку на конструкцию.
- Экономия на расходуемом материале.
- Увеличение свободного пространства и длины пролетов.
- Увеличивается несущая способность.
Области применения
Конструкция используется в зданиях с большой проходимостью потока людей, а также при перекрытиях в нагруженных инженерных сооружениях. Также кессонный способ актуален при переоборудовании больших объемных зданий в многофункциональные центры.
Несмотря на все свои достоинства кессонное перекрытие более популярно в европейских странах, чем в России и в частности в Москве.
Виды кессонных перекрытий и особенности сооружения Ссылка на основную публикацию
Требования к плитам
Нормативная документация на стадии проектирования любых перекрытий, включая кессонные, выставляет перед строителями и производителями ряд требований к сооружению:
- устойчивость;
- безопасность эксплуатации;
- надежность;
- способность выдержать нагрузки.
Производство железобетонных изделий основано на своде правил и норм:
- СП 387.1325800.2018 – проектирование ЖБ конструкций, покрытий и перекрытий;
- СП 385.1325800 2021 – основные положения по защите зданий от разрушений;
- СП 351.1325800 2021 – изготовление ЖБ изделий из легкого бетона;
- СП 311.1325800.2017 – производство ЖБ из высокопрочного бетона;
- СП 63. 13330.2012 – основные положения для бетонных и ЖБ сооружений;
- СП 20.13330.2016 – условия по нагрузкам и их воздействию;
- СП 52-101-2203 – бетонные и ЖБ конструкции без предварительного напряжения арматуры;
- ГОСТ 26633-2015 – ТУ к бетонам;
- ГОСТ 12767-94 – общее ТУ к ЖБ плитам перекрытий для крупнопанельных сооружений;
- ГОСТ 27751-2014 –основные требования к надежности строительных объектов, в части № 6 говорится об нагрузках и типах влияния сил на поверхности здания и сооружения.
Изготовление кессонных перекрытий
Необходимый инструмент
При изготовлении и монтаже кессонного покрытия потребуется следующий инструмент:
Инструменты для укладки балок перекрытий.
- болгарка;
- электродрель;
- миксер строительный;
- набор ключей гаечных;
- отвертка;
- шуруповерт;
- стамеска;
- мастерок;
- шпатель;
- плоскогубцы;
- ножовка;
- ножовка по металлу;
- рулетка;
- линейка метровая;
- отвес;
- уровень.
Кессонные перекрытия лучше изготавливать прямо на месте строительства. Для этого используются специальные съемные опалубки, которые можно подразделить на три основных типа. Первый тип основан на применение стандартной системы типа «SKYDOME», в которую входят пластиковые элементы опалубки, а также стойки и рейки для ее монтажа. Второй (комбинированный) тип подразумевает изготовление временного деревянного (фанерного) настила, на который устанавливаются элементы стандартной опалубки. Наконец, третий вид представляет собой вариант из деревянного настила и самодельной фанерной опалубки. В этом случае иногда используется одноразовая конструкция, когда элементы выполнены из плотного картона с покрытием полиэтиленовой пленкой.

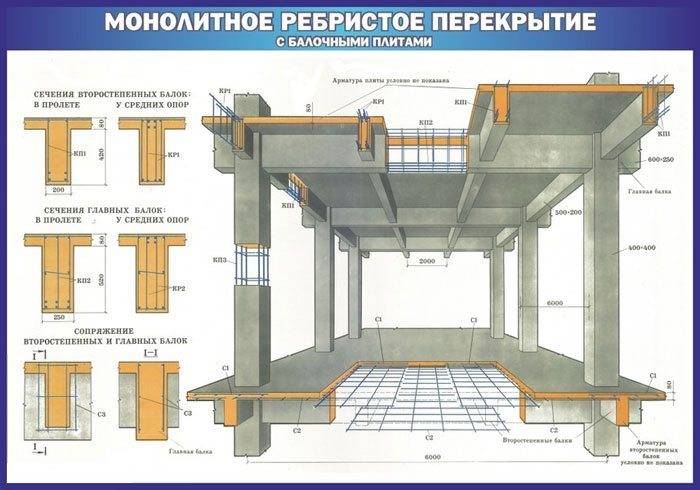

Схема расположения продольной арматуры в поперечном сечении балки перекрытия.
Заливка бетоном производится в два этапа, при этом арматура монтируется в порядке, обеспечивающем правильное ее расположение и фиксацию, исключающие смещение при заливке массы. В процессе изготовления устанавливаются специальные фиксаторы. Армирующие элементы также устанавливаются в два этапа. Вначале монтируются элементы в ребрах без верхней арматуры, но с хомутами. После заливки первой массы бетона (формирование ребер), монтируется армирующий каркас второй очереди с нижней и верхней продольной арматурой и с хомутами.
Перекрытие формируется из бетонной смеси с обычным или мелкозернистым наполнителем классом прочности не ниже В15 или пористых бетонов с классом прочности В12,5. Зернистость заполнителя определяется геометрическими параметрами ребер. По подвижности раствор должен соответствовать 8-10 см, а водоцементное отношение должно быть равно 0,5. Сам процесс заливки ничем не отличается от процесса изготовления стандартных бетонных конструкций.
В настоящее время в продаже предлагаются разборные опалубки, которые обеспечат необходимое качество и надежность плит. С их помощью можно сформировать кессонные потолки, создающие оригинальный дизайн. Такие опалубки имеют объемные пластиковые элементы размерами 74х80 см и глубиной от 20 до 40 см. Боковые грани объемных деталей имеют наклон в 18°, а их полный объем находится в пределах от 82 до 137 дм³. Такая конструкция ячейки обеспечивает объем воздушной части в диапазоне от 48 до 51% от всего объема плиты. Они имеют небольшой вес, легко переносятся и монтируются. В качестве армирующего элемента для основания предлагается арматурная сетка.
Сфера применения
По сравнению с деревянными перекрытиями у монолитного перекрытия есть серьезные преимущества – огнестойкость, долговечность, простота возведения. По сравнению со сборными железобетонными перекрытиями монолитное имеет следующие преимущества: его возводят в построечных условиях, для него не требуется строительная техника большой грузоподъемности, его можно делать в стесненных условиях.
Вместе с достоинствами монолитное железобетонное перекрытие имеет и недостатки – особенности работы в зимнее время (необходимо обеспечить защиту бетона от замерзания устройством электропрогрева или «тепляка»), трудоемкость и время изготовления (требуется установить опалубку, произвести армирование, бетонирование, кроме всего прочего, каждый из этих этапов требуется предъявить соответствующим контролирующим органам – представителю проектировщика, заказчика-застройщика), потребность в квалифицированных рабочих-строителях (арматурщики, опалубщики, монолитчики, инженерно-технические работники).
Область применения
Кессонное перекрытие применяется в разных видах строительства. Чаще всего этот тип конструкций применяют в нагруженных инженерных сооружениях. Также чаще всего их устанавливают в зданиях с большим количеством людей. Это могут быть торговые, развлекательные или спортивные комплексы, кинотеатры или театры, учебные учреждения и т. д.
Стоит отметить, что в крупных городах нашей страны крупные производства переносят за чертой города. От них остаются большие здания, которые порой даже нецелесообразно, с экономической точки зрения, сносить. Поэтому подобные объекты переоборудуют, превращая их в многофункциональные центры. Здесь создаются дополнительные перекрытия. Чаще всего их делают именно по кессонной технологии.
Если же требуется оборудовать производственный корпус мостовыми кранами, нужно также применять дополнительные перекрытия. Высота таких комплексов может превышать 10 м. Чтобы обеспечить его функционирование подобающим образом, создают кессонные разновидности перекрытий. Они оптимальны в подобных условиях во всех отношениях.
Область применения представленных конструкций не ограничивается промышленным строительством. В частных домах также может применяться представленная технология. Это позволяет сократить расходы, а также сделать оригинальный потолок.
Деревянный потолок
Многие современные дизайнеры сегодня берут на вооружение представленную методику. В результате создается потолок из ребер, пересекающихся между собой. Они создают сетку на потолке. Тонкий слой объединяет все элементы конструкции воедино. Для такого потолка несущие качества второстепенны. Он должен быть легким и эстетичным.
Потолок представленного типа имеет три основных элемента конструкции. Это ребра (балки), которые обеспечивают жесткость, основание и декоративные элементы. В качестве последних активно применяют бордюры, карнизы, узоры и т. д.
Кессонные потолки могут быть выполнены не только из дерева, но и из пластика. Основание чаще всего делают из ДСП, листов полиуретана, гипсокартона или фанеры. Эффектно выглядят декоративные элементы, отлитые из гипса. В ячейках хорошо выглядят точечные светильники. Ребра могут иметь разную конфигурацию. Это обеспечивает разные эффекты рассеивания светового потока. Такая конструкция выглядит интересно в разных стилях интерьера.
№4. Кессонный потолок из МДФ
Панели МДФ стали сегодня самым популярным способом организации кессонных потолков. Получают их в результате прессования деревянной стружки с карбамидными смолами, за счет чего удается практически до нуля снизить эмиссию токсичного формальдегида. Сверху плита может отделываться пленкой с имитацией любого рисунка, тонким деревянным шпоном или слоем краски. Внешний вид заслуживает наивысших похвал, особенно в случае с панелями, отделанными шпоном, – после монтажа отличить их от деревянных практически невозможно.
Преимущества:
- широкий выбор панелей и возможность создать потолок любого дизайна;
- более низкий вес по сравнению с деревянными балками, за счет чего монтировать конструкцию можно на обычный металлический профиль (тот, что используют при работе с гипсокартоном). Из всего это следует, что такой потолок будет осуществлять меньшею нагрузку на перекрытия, а монтаж выполнить намного легче;
- доступная цена, особенно при сравнении с деревянным аналогом.
В продаже можно найти готовые кессонные блоки из МДФ, благодаря которым процесс монтажа становится еще более простым – достаточно только состыковать готовые детали.
Среди основных недостатков:
- неустойчивость к влаге, поэтому материал нельзя использовать в кухнях, ванных комнатах, а также помещениях, которые имеют непостоянный обогрев (например, загородные дома);
- невысокая устойчивость к огню, но этот недостаток характерен и для деревянных элементов;
- невысокая механическая прочность, но ходить по потолку никто не будет, так что недостаток этот весьма условный.
Преимущества сборно-монолитных перекрытий
● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.
● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.
Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.
● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.
В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.
● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.
● Возможность перекрыть безопорные пролёты длиной до 9 м.
● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.
● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.
● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.
● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.
Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.
Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.
Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.
