Вентилируемый фасад из клинкерного кирпича
С помощью кронштейнов, несущих и крепежных профилей на стене монтируется каркас. Конструкция содержит слои теплоизоляции и вентилируемого зазора. С внешней стороны на ней ровными рядами укладывается клинкерная плитка.
Сначала на несущую стену устанавливаются кронштейны через специальную прокладку. Используйте не менее трех кронштейнов на один хлыст профиля. Если кронштейн алюминиевый, то только один — несущий кронштейн- должен быть закреплен фиксированным способом. Остальные кронштейны должны быть закреплены в овальные отверстия заклепкой или нержавеющим саморезом 4*16 ровно посередине. Прокладка под кронштейн нужна для купирования мостиков холода, чтобы металлический кронштейн не передавал холод стене. Кронштейны крепятся анкерами. Обычно, применяемый анкер имеет размер 10*100мм.
Шаг кронштейнов по горизонтали или, если так понятнее, шаг вертикальных несущих профилей должен быть, как правило, 600мм. Профиль устанавливайте строго по уровню.
Затем на несущий вертикальный профиль устанавливается горизонтальный профиль, на который и крепятся клинкерные плитки. Более подробно посмотреть ассортимент и виды клинкерного кирпича можно на https://dolston.ru/klinkernyj-kirpich-dlya-fasada-rossiya/
Страны-производители
Жесткие требования, предъявляемые к сырью, значительно сократили географию производства этого уникального материала. Поэтому к серьезным производителям на сегодняшний день можно отнести, в первую очередь:
- Германию (Feldhaus Klinker, Roben Tonbaustoffe, Deppe, ABC Klinkergruppe, Stroeher);
- Голландию (с ее известными марками Clay Solutions и St. Joris);
- а также Польшу (такие бренды, как King Klinker и Cerrad, производят клинкер, не уступающий немецкой и голландской продукции, однако с более демократичной стоимостью).
К тому же можно найти товар, произведенный в Австрии и Испании. Следует упомянуть и ряд российских производителей: Rauf, Zeus Ceramica, ЭкоКлинкер (ВПБ-СтройИнвест) и др.
Размер и свойства материала
Поскольку клинкер имитирует кирпич, размеры фасадной клинкерной плитки не слишком сильно варьируются. Наиболее значимым параметром оказывается толщина, хотя и она колеблется в узком диапазоне. Фасад не испытывает заметной нагрузки, тем более на изгиб, так что большая толщина здесь ни к чему. Наиболее популярные – 5 и 7 мм. Встречаются и более толстые – 12,13 до 17 мм.
- Выбор проводится, исходя не из прочности, а из условий окружающей среды. Чем более агрессивны погодные факторы – ветер, дожди, снегопады, а также городской смог или близость к морю, тем более толстой должна быть плитка.
- Длина и ширина соответствуют габаритам обычного одинарного кирпича – 115*240 мм. Встречаются и другие размеры – 100*210 мм, особенно если материал воспроизводит нетипичный кирпич или камень.
Параметры продукции европейского производства отличаются, поскольку обладают сходством с европейским же кирпичом и камнем, а размеры у него иные.
Декоративность фасадной плитки несколько уступает облицовке для внутренних помещений: глазурованные изделия здесь не используются. А, значит, при всем обилии цветовой гаммы эмаль и возможность использовать орнаментальный материал исключена.
Зато фактура клинкера остается разнообразной:
гладкая – в наибольшей степени соответствует облицовочному гладкому кирпичу. Это самый распространенный материал, который к тому же на редкость легко очищается;
«состаренный» кирпич – рельефность поверхности определяется используемой пресс-формой, поэтому принципиально выразительность рисунка не ограничена. Кирпич под старину имитирует сколы, трещинки и другие дефекты, возникающие со временем
Особенно важно это при реставрации старинных зданий. Однако и современные дома часто облицовываются таким материалом;
рельефная – может воспроизводить и кирпич, и камень
Такая фактура копирует поверхность тесаного камня, колотого, дикого. Рельефность можно подчеркнуть использованием разных цветов, металлизированных добавок, придающих необычный блеск, и так далее. Ухаживать за таким фасадом сложнее, так как рельефная поверхность быстрее накапливает грязь и пыль.

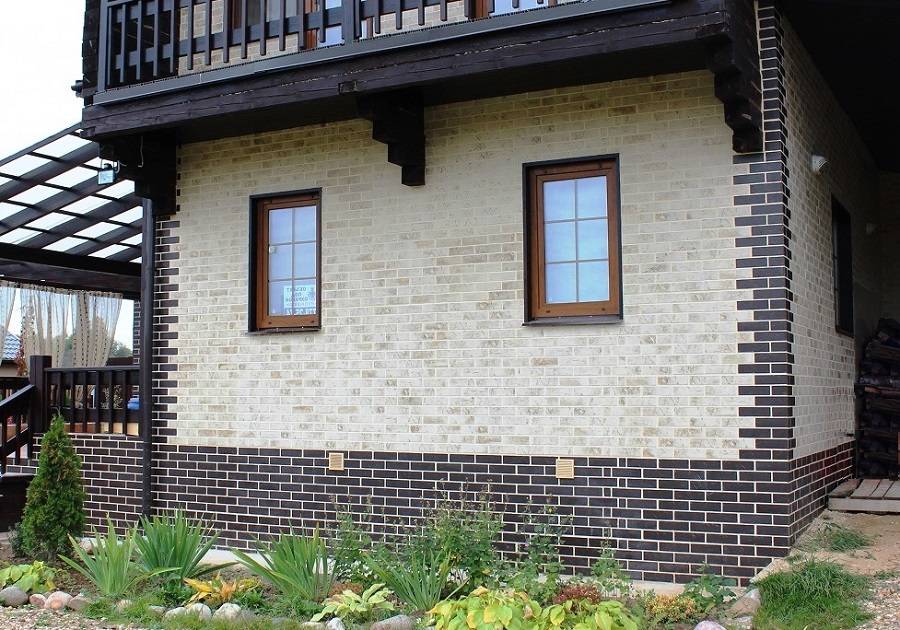

Отделка фасада дома клинкерной плиткой (фото)
Виды
Клинкерная плитка для фасада имеет различны габариты, в связи с чем выделяют следующие разновидности материала:
- L-NF (295х71 мм) – самая крупная плитка, для декорирования 1 кв. м требуется в среднем 40 штук;
- WDF (215х65 мм), для оформления 1 кв. м требуется 59 плиток;
- WF (21х5 мм) – наименьший из возможных размеров, в 1 кв. м вмещается 73 плитки.
Крупные и средние изразцы имеют толщину 15 мм, маленькие – 17 мм.
Европейские аналоги имеют несколько другие габариты. Характерной их особенностью является единая длина – 240 мм
Соответственно, при покупке обращается внимание только на ширину изразцов
Она может быть следующей:
- 2DF – изразцы шириной 113 мм, на 1 кв. м требуется 32 штуки;
- DF – ширина 52 см, расход – 64 шт/кв. м;
- RF имеют ширину 65 мм, поэтому на 1 кв. м требуется 54 плитки;
- NF с шириной 71 мм, расход на 1 кв. м – 48 изразцов.
Толщина импортных изделий равна 17 мм.
Наконец, выделяют американский фасадный клинкер. Его длина составляет 193 или 295 мм, ширина может быть равна 57, 71 или 92 мм. Толщина едина для всех изразцов – 15 мм. На 1 кв. м расходуется 33-74 плитки.
Помимо фасадных панелей, выделяют также цокольные и угловые. Цокольная плитка отличается большей толщиной, а, значит, имеет больший вес и прочностные показатели. Вторые предназначены для красивого и герметичного оформления угловых стыков, производятся исключительно по экструзионной технологии.
Основой экструдированной угловой плитки являются смолотые в муку минеральные частицы (обожженная белая и красная глина, слюда, мраморная или гранитная крошка) и полимерные смолы. Благодаря этому плитка становится гибкой, может резаться острым монтажным ножом. При этом она характеризуется теми же свойствами, что и фасадный аналог, внешне также не отличается от него.
С точки зрения особенностей дизайна, различают следующие типы материала:
- гладкая плитка под кирпич – самый распространенный и простой в уходе вариант;
- материал, имеющий рельефную поверхность, который может имитировать не только кирпичную кладку, но и поверхности под камень;
- плитка, имитирующая состаренный кирпич с характерными сколами и трещинами.
Изразцы принято делить на термопанели и те, что не дополняются слоем утеплителя. Утепленный материал позволяет защитить фасад и повысить его теплоэффективность, придать ему привлекательный внешний вид. Конструктивно он состоит из клинкерной плитки и слоя теплоизоляционного материала.
В качестве последнего используется пенополистирол, пенополиуретан или минвата. Толщина слоя составляет 30-100 мм.
Термоплитка может состоять из нескольких слоев:
- двухслойная включает в себя утеплитель и клинкер;
- трехслойная – «пирог» из клинкера, изолятора и подложки из влагопрочной OSB – плиты, благодаря чему приобретает большую жесткость и прочность;
- четырехслойная панель по своему строению аналогично трехслойной, но дополнительно оснащается огнеупорной подложкой.
Несмотря на высокие теплоизоляционные показатели термопанелей, не всегда рационально использовать их при монтаже. Так, для облицовки сборно-щитовых и каркасных домов, где уже имеется слой теплоизоляции, нет смысла приобретать термопанели. Не нужны они и при организации вентилируемых фасадов, а также для обшивки гаражей, беседок, заборов.
Наконец, сегодня выпускается рифленая бесшовная плитка, характеризующаяся отсутствием фасок. Благодаря этому достигается визуальный эффект единой монолитной конструкции фасада без швов. Плиты все же не укладываются впритык, небольшой зазор между элементами сохраняется. Он необходим для температурного расширения материала.
Особенности укладки клинкерного кирпича
Клинкерный кирпич можно класть самыми разными способами. Есть не менее 10 видов декоративной перевязки, которые легко реализовать. Можно использовать камни разного цвета, чтобы подчеркнуть образующийся узор.
Но при кладке клинкера нужно выполнять дополнительные требования.
Ряд сначала укладывается на сухую, чтобы определить число и положение камней. Кладку делают с учетом толщины шва
Она составляет 1 см.
Оптимальной толщины можно добиться, если для сооружения используется специальный кладочный раствор для клинкерного кирпича.
При монтаже важно соблюдать высоту уровня. Для этого по краям кладки или в угол ставят вертикальные рейки – порядовки, к которым крепят шнуры по уровню каждого ряда.
Если собирают вентилируемый фасад, в кладке предусматривают пустые вертикальные швы
Они служат отверстиями для выпуска воздуха.
Закладывают и деформационные швы, совмещая их с вертикальными стыками для выпуска воздуха. Этот прием позволяет избежать растрескивания камня при усадке фундамента.
Технология облицовки
- Укладка облицовки может быть произведена с образованием вентиляционного зазора или без него. Необходимость вентиляции подобшивочного пространства возникает при использовании паропроницаемого утеплителя. При установке непрноницаемых видов материала зазор не нужен, а вывод пара изнутри производится при помощи усиленной вентиляции. В этом случае облицовка укладывается вплотную к утеплителю, что требует особого внимания к его положению относительно плоскости и вертикали.
- Укладка начинается снизу на выступ фундамента. Если его ширина мала, следует нарастить при помощи металлического уголка, прикрепленного к фундаменту анкерами.
- Первый ряд кирпича укладывается с соблюдением ветиляционных зазоров между каждыми 3-4 кирпичами. Они представляют собой щели в размер обычного расстояния между соседними кирпичами, но не заполненные раствором. Подобным образом оформляется самый верхний ряд кирпича. Промежутки позволят проветривать вентиляционный зазор и выводить из него водные пары.
- Укладка ведется со смещением на 1/2 кирпича. Для устойчивости облицовка каждые 3-4 ряда связывается со стеной при помощи анкеров. Они устанавливаются немного ниже междурядных промежутков и несколько подгибаются вверх, чтобы стекающая вода попадала на гидроизоляцию, а не на облицовку. Анкера заправляются в межрядные швы как минимум на 2/3 длины.
- Технология укладки ничем не отличается от общепринятой. Температурные швы, необходимые для компенсации тепловых расширений, делаются каждые 12 метров (на северной стороне дома — каждые 15, темный кирпич на освещенной стороне дома требует 9 м). Температурные швы делаются по линии стыков кирпича и впоследствии заполняются герметиком или иным эластичным материалом, не пропускающим воду.
Преимущества
Клинкерный кирпич представляет собой очень прочный и однородный по структуре материал за счет обжига глины при температуре, превышающей тысячу градусов по Цельсию. Таким образом, значительно повышаются показатели по влагостойкости, морозостойкости и как следствие долговечности.
Многие потребители сейчас обращают свой взор в сторону экологической безопасности строительных и отделочных материалов. По этому критерию клинкер является оптимальным выбором, так как он состоит полностью из глины и получает свою непревзойденную крепость только за счет максимальных температур.
Красивый дом
Вредные ошибки совершают отделочные бригады
неосушенные стены перед укладкой
без предварительной разметки стены
без смешивания партий и упаковок
укладка притки в ветреную погоду
нет увлажнения тыльной стороны плитки
без швов температурного расширения
нет компенсации ширины вертикальных швов
складирование кирпича прямо на грунте
монтаж в жаркую или холодную погоду
расшивка заподлицо с поверхностью
без укрытия для равномерного твердения
клей попадает в швы утеплителя
ненадежное крепление опорных планок
плиточный, а не спецклей для утеплителя
отсутствие утеплителя во внутренних углах
нет перевязки внутренних и наружных углов
белые высолы на стенах спустя время
армирующая сетка прямо поверх плиты утеплителя
Затирка швов
Окончательный вид облицовочный кирпич приобретает после затирки. Особенности работы по затирке:
- по инструкции производителя развести затирочную смесь;
- распределить состав на специальном строительном совке;
- при помощи расшивки заполнить швы и хорошо утрамбовать затирку;
- излишки материала снять щеткой.
При заделывании швов брусчатки затирку проводят следующим образом:
- клинкерную затирочную смесь размешивают до консистенции жидкой сметаны;
- полученную массу разливают по поверхности брусчатки;
- при помощи шпателя быстро распределяют смесь по поверхности;
- оставляют на 15-20 минут.
Остатки затирочной смеси смывают при помощи влажной ветоши, а окончательно отмывают губкой.
Каркасный дом, обложенный кирпичом
Каркасный дом с кирпичной облицовкой выглядит респектабельно и дорого. При взгляде на него нельзя догадаться, что внутри ОСБ и утеплитель. Старые дома обкладывают кирпичом, чтобы обновить внешний вид строения и продлить срок службы. Иногда между обшивкой каркасника и кирпичной кладкой дополнительно прокладывают утеплитель, и энергоэффективность дома повышается.
Что такое клинкерный кирпич
Клинкерный кирпич делают из пластичных тугоплавких сланцевых сортов глины, не содержащих солей или мела. Обжиг производят при температуре 1200 градусов до полного запекания глины. В итоге получают кирпич по прочности близкий к граниту. Технология известна в Европе несколько столетий.
Достоинства клинкерного кирпича:
- прочность;
- твердость;
- устойчивость к перепаду температур и органическим маслам;
- низкое водопоглощение;
- длительный срок годности — в Европе мостовые из клинкерного кирпича служат уже сотни лет.
Что учесть при обкладывании дома кирпичом
Построить дом полностью из кирпича — дорогое удовольствие. К тому же, для кирпичного здания нужно массивное основание. Каркасный дом, обложенный кирпичом, ставят на мелкозаглубленный ленточный фундамент. Кирпичи опираются на выступ фундамента, получается прочная конструкция.
Обычно толщина стены каркасника и слоя кирпича 30-40 см, фундамент заливают такой же ширины. Для облицовки старого дома у фундамента должен быть выступ около 15-20 см, или его нужно расширять. Чтобы в зазор между стенами не проникали осадки, у кровли должен быть широкий свес – 35-40 см.
При выборе материала для облицовки дома учитывают, что паропроницаемость должна увеличиваться от слоя к слою изнутри наружу, иначе внутри стены будет образовываться конденсат, утеплитель начнет портиться, а дерево — гнить.
Как обложить каркасный дом кирпичом, учитывая, что его паропроницаемость невелика? Чтобы влага не конденсировалась на утеплителе, плиты ОСП снаружи защищают ветрозащитной мембраной, а между стеной и слоем кирпича делают вентиляционный зазор 40-50 мм.
Для зимнего дома при выборе проекта обязательно рассчитывают затраты на отопление. Если подключения к магистральному газу нет, а расход электроэнергии на одно домохозяйство ограничен, ищут альтернативу. Другие способы отопления, например, сжиженный газ или дизель, стоят дороже, но энергоэффективные решения уменьшают затраты на отопление в несколько раз.
Полезное: Изорок – широкий ассортимент утеплителей для бытового и промышленного применения
Расширение фундамента
Для расширения фундамента удаляют отмостку, если она есть, расчищают грунт вокруг дома и выкапывают траншею, в которую закладывают арматурный каркас. Чтобы конструкция была прочной, для связки фундаментов применяют арматурные стержни. Их забивают в отверстия, высверленные в существующем фундаменте через каждые 10-15 см. Между старым и новым фундаментами делают компенсационный зазор 20-25 мм.
После того как готовы арматура и опалубка, заливают бетон. Если по техническим причинам нельзя залить сразу весь объем, делают вертикальные швы, послойная заливка не допускается. Перед укладыванием кирпича фундамент гидроизолируют слоями рубероида. Кирпич рекомендуется завозить на стройку после проведения фундаментных работ, чтобы не загромождать участок.
Укладка кирпича
Укладку кирпича начинают после того, как фундамент окончательно застынет, то есть через 2-3 недели. В кирпичной кладке делают вентиляционные отверстия, чтобы обеспечить «продув». Для этого примерно каждые три кирпича вставляют специальные вентиляционные коробочки для циркуляции воздуха. Иногда просто не замазывают швы, закрывая отверстие стеклосеткой, чтобы грызуны или насекомые не проникали внутрь.
Стена в один кирпич получается достаточно шаткой, поэтому ее крепят к стене дома, используя специальные гибкие анкера. Особенно внимательно и тщательно кладут первый ряд, это определяет последующую ровность кладки. Выложив по периметру дома первый ряд, «поднимают» углы до четвертого кирпича. После этого ряд за рядом производят кладку ложком (плашмя) в полкирпича.
Для создания аккуратного внешнего вида делают кладку под пруток. Металлический прут укладывают по внешнему краю ряда и выравнивают с его помощью раствор, формируя небольшое углубление в шве, а затем вынимают. Такой же пруток, только короткий, используют для вертикальных швов. Кладка занимает много времени, но смотрится эффектно. Для швов используют затирку, которую накладывают специальным узким шпателем.
Достоинства клинкерного кирпича для фасадных работ
Клинкерный кирпич является довольно функциональным материалом для разных видов отделки. Но его полные возможности раскрываются при использовании его для фасадных работ. Отделка дома клинкерным кирпичом имеет множество преимуществ перед другими материалами, ведь он:
Крайне прочен
Данный материал изготавливается на основе точной методики, благодаря которой он получает отличные показатели прочности. По этой причине он способен выдерживать большие и длительные нагрузки.
Имеет низкое водопоглощение
Поглощение воды является одним из главных показателей устойчивости к перепадам температур. У клинкерного кирпича этот показатель не превышает 6% от общей массы, благодаря чему этот материал является отличным решением для изменчивого климата.
Имеет хорошую морозостойкость
Этот материал крайне устойчив к низким температурам, на основе чего его можно использовать в местах с суровым климатом. Применение фасадного клинкерного кирпича – отличное решение для России и СНГ.
Долговечен
Этот кирпич способен сохранять свою цельную структуру до 50 лет, поэтому он является отличным решением для длительной отделки дома.
Также этот материал имеет отличные звукоизоляционные и теплоизоляционные свойства, абсолютно натурален и безвреден. Благодаря этим свойствам фасадный клинкерный кирпич может применяться не только для отделки дома, но и для территориального дизайна, ведь он отлично подойдет для дорожек, заборов, бордюров и многого другого.
К сожалению, этот материал имеет и недостатки. Среди них можно выделить довольно высокую стоимость и трудность в кладке. Для использования клинкера рекомендуется нанимать профессиональных строителей, которые действительно имеют опыт в этой сфере. Однако при желании и доле усилий можно провести облицовку фасада клинкером своими руками.
Подготовка фасада и укладка клинкерной плитки
Если планируется использовать «мокрый» способ облицовки, то без соответствующей подготовки стен не обойтись. Обязательно должны быть заделаны все трещины и устранены неровности, при проведении реставрационных работ, может даже потребоваться оштукатуривание всей поверхности.
После этого основание грунтуется для того чтобы увеличить адгезию материалов.
Рекомендуется также предварительно обработать грунтовочным составом и тыльную сторону плитки или, как вариант, можно непосредственно перед укладкой смочить водой.
Далее нужно правильно выбрать клей для клинкерной плитки, который должен быть предназначенным для эксплуатации в условиях внешней среды.
Всегда укладка плитки выполняется с нижнего ряда с использованием специальной так называемой стартовой рейки, которая предварительно выставляется точно по горизонтальному уровню. А после выполнения каждого ряда рекомендуется проверять ровность кладки и в случае выявления погрешностей, оперативно исправлять недочеты, пока клеевой раствор не схватился.
Клей обязательно наносится и на стену, и на сам клинкер, для чего используют кельму и специальный зубчатый шпатель.
В среднем, клей застывает приблизительно за полчаса, поэтому при подготовке раствора следует ориентироваться на этот период.
Что такое клинкерная плитка для фасада
Фасадная клинкерная плитка — это материал для внешней отделки, который хорошо претерпевает воздействие мороза и изменения температур. В основе лежит экологически чистое сырье. Изделия отличаются износостойкостью и долговечностью. У них незначительное водопоглощение и эксплуатационная непритязательность.
Традиционно такая отделка имеет в составе глину, а узнать изделия вы сможете по звуку, — немного постучав по поверхности. Плитка изготавливается методом обжига сырья, что и позволяет материалу получить его уникальные свойства.
Теплопроводность изделий совсем незначительна и составляет 0,021 Вт/(м·K), а плотность достигает цифры в 55 кг/м3. Отделка фасада частного дома клинкерной плиткой может вестись на разные материалы, в том числе:
- древесину;
- кирпич;
- бетон.
Расчет необходимого количества материала
Чтобы не потратить лишних денежных средств, потребуется точно определить, сколько отделочного материала потребуется для облицовки внешних стен конкретного здания. Рассчитать актуальный объем отделочного материала несложно самостоятельно, если знать величину двух видов клинкерной плитки:
- основная — измерения осуществляются в квадратных метрах;
- угловая — в данном случае единицей измерения является погонный метр.
Далее нужно измерить длину и высоту жилого дома при помощи измерительной рулетки, а затем перемножить эти величины между собой. Так вы получите общую площадь жилого строения, из которой стоит вычесть площадь лишних элементов: окна, дверной проем, ведь они не покрываются клинкерной отделкой, а значит отделки потребуется меньше.
Опытные производители зачастую обозначают актуальное количество материала в расчете на кв м с учетом размеров межплиточного шва. При желании уменьшить шов, потребуется выполнить расчеты самостоятельно. Однако, производители не рекомендуют следовать этим путем.
Дизайн
Порой даже самые прочные и долговечные материалы не находят отклика и благосклонности у потребителей из-за не эстетичного внешнего вида. Чего нельзя сказать о клинкере, он относится к разряду изысканных и стильных образцов облицовочных материалов. Благодаря широкой палитре цветов и оттенков покупатель всегда может подобрать нужный вариант. Модно посмотреть фасады домов из клинкерного кирпича на фото.
Любители не броских консервативных оформлений фасадов обычно предпочитают белые или серые цвета такого кирпича. Монохромные цветовые решения хорошо смотрятся на фасадах с большой площадью покрытия.
Натуральные оттенки буро-коричневого цвета можно скомбинировать со спокойными песочными цветами. Например, основной тон выбирается светлый, а из классического темного клинкера делаются хаотические вкрапления по углам дома или в районе окон. Как пример показаны дома из клинкерного кирпича на фото.
Получается очень эффектный результат украшения фасада за счет кладки кирпича в виде узоров. Клинкер, выполненный под старину, с прожилками контрастного цвета типа меланж получается в результате обжига на основе реакций окиси железа на высокие температуры.
Клинкерная плитка, с оригинальным блестящим слоем, производится методом глазурирования, то есть после обжига кирпич покрывается краской и затем опять подвергают высокой температуре. При этом краска спекается с монолитом кирпича и сохраняет свой цвет надолго. На видео можно увидеть этот процесс.
Клинкерный кирпич для фасада, подводим итог
Клинкерный кирпич лишь на первый взгляд кажется дорогим удовольствием. Со временем вы осознаете, что вложения в эстетически притягательный, надежный и долговечный материал полностью оправдывают свою стоимость!
Вот мы и постарались рассказать вам о клинкерном кирпиче для фасада все, что вам нужно знать не только для выбора кирпича, но и для того, чтобы начать осваивать искусство каменщика. Хотя вы должны понимать, что этому ремеслу учатся всю жизнь, поэтому доверить такую работу лучше все-таки профессионалам своего дела. Что касается клинкерного кирпича, то он кажется слишком дорогим на первый взгляд, но со временем вы поймете, что вложенные деньги в этот уникальный, красивый, прочный и долговечный материал полностью оправданны.
