Что такое конек крыши, для чего нужен, как подобрать правильную форму и выполнить монтаж?

Содержание

Доборы (комплектующие) представляют собой планки из оцинковки, которые монтируют в местах кровельных стыков и переходов. Длина изделий, как правило, составляет 2 м, толщина стального листа – 0,4-0,7 мм. Ширина может быть различной, зависит от примененных размеров крепежных полок. Доборы могут иметь полимерное покрытие в цвет металлочерепицы, что несколько удорожает их стоимость, однако увеличивает декоративность.

Как правило, при оформлении стыков, находящихся «на виду», например, коньков или верхних ендов, применяют изделия с полимерным слоем. Они идеально вписываются в общий вид кровли, сочетаясь с цветом черепицы. Но декоративная ценность не имеет значения при перекрытии стыков, находящихся под листами металлочерепицы.

Например, для нижних ендов практичнее использовать обычные оцинкованные планки без цветного покрытия. Это позволит сэкономить средства и одновременно добиться необходимой герметичности, но не переплачивать за декоративность, которая так или иначе будет скрыта под листами черепицы.

Для металлочерепицы применяют следующие виды доборных элементов:

  1. карнизная планка;
  2. торцевая (ветровая) планка;
  3. конек;
  4. ендова (верхняя и нижняя);
  5. планки примыканий;
  6. снегозадержатели.

Рассмотрим подробнее каждый из них.

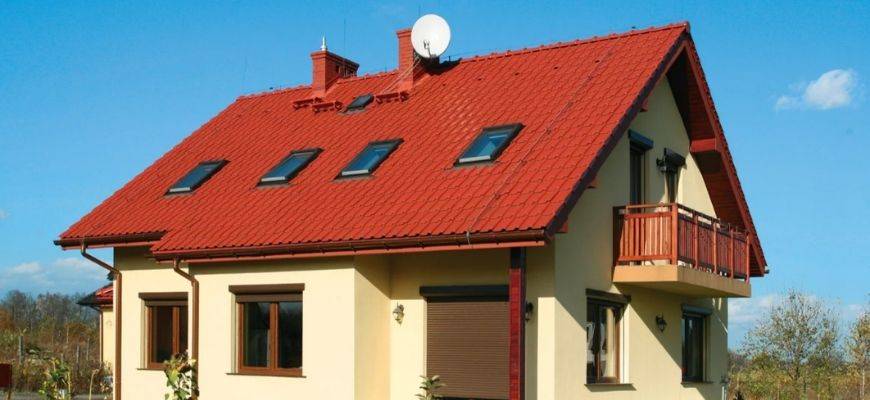

Двускатная щипцовая кровля

Двускатная кровля – наиболее традиционный и распространенный тип верхней части дома. Считается оптимальной с точки зрения проектирования, трудозатрат, стоимости, эксплуатации. Щипцом называют верхний треугольный участок под крышей. Отсюда название – щипцовая.

Скаты могут располагаться симметрично или со скосом в одну сторону. Ассиметричный вариант двухскатной крыши используется для дизайнерских решений.

Особенности проектирования

Проектирование идет от основной идеи: крыша делается симметричной, ровной, либо скошенной в одну сторону. В зависимости от формы проект будет основываться на более или менее сложных расчетах, а также на различных видах стропильных систем.

Угол уклона

В проекте обязательно просчитывается угол уклона. В оптимальном среднем варианте он будет находиться в диапазоне 15-45 градусов. С учетом региона может меняться.

Если дом строится на территории с холодным климатом и большим количеством снега зимой, придется увеличить его до 45-60°. Если часто случается ветер, и скорость его большая, то для такой местности угол уклона уменьшают до 10-20°. Кроме того, чем тяжелее кровельное покрытие, тем выше поднимается конек. Это влияет на угол наклона.

Варианты стропильной системы

Установка стропильной конструкции будет зависеть от ряда факторов. Главные из них — площадь дома и нагрузки кровли на стены. Нагрузка определяется площадью кровли, весом кровельных материалов.

Например, керамическая черепица имеет большую массу, также, как цементно-песчаная. Для них подойдет шпренгельный тип стропил с прочными фермами, поддерживающими крышную конструкцию.

Для более легких материалов можно выбирать между висячей и наслонной системами. Первая подходит для небольших строений, не предъявляющих серьезных требований к конструктору поддержки кровли. Вторая предполагает более солидную площадь крыш частных домов.

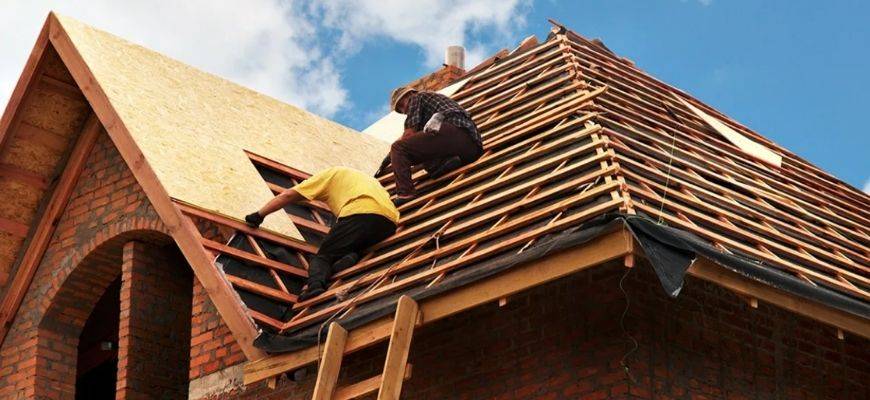

Особенности монтажа

Стропильный каркас устанавливается на мауэрлат и лежени. В более прочных зданиях проводится укрепление железобетонной стяжкой.

Далее наступает время обрешеточной системы с гидроизоляцией, утеплителем, пароизоляционной мембраной. На собранный каркас выстилается материал кровли.

Достоинства и недостатки

Традиционный вариант крыш, зарекомендовавший себя на протяжении длительного времени.

  • Надежный, долговечный.
  • Позволяет создавать под кровлей помещения мансардного типа или вспомогательные для хранения различных предметов.
  • Обеспечивается очистка поверхности от воды, снега благодаря скошенным скатам.
  • При проникновении воды поток сначала попадет на чердак. И не факт, что он протечет через потолок. Благодаря этому достаточным будет ремонт кровли, не придется ремонтировать комнаты в доме.
  • Допустима различная длина скатов, их соотношение. Это позволяет создавать разные архитектурные формы.

Варианты проектирования

Основные разновидности треугольных крыш определяются, главным образом, по характеристике и длине скатов, а также по углу уклона.

Большой уклон создает остроугольную, вытянутая вверх крышу, как у терема. Другой вид – ассиметричный разноуровневый: длинный скат с одной из сторон формирует крышу гаража или банной пристройки.

Можно запроектировать разную длину карнизных свесов, под длинным свесом организуется веранда или открытая терраса.

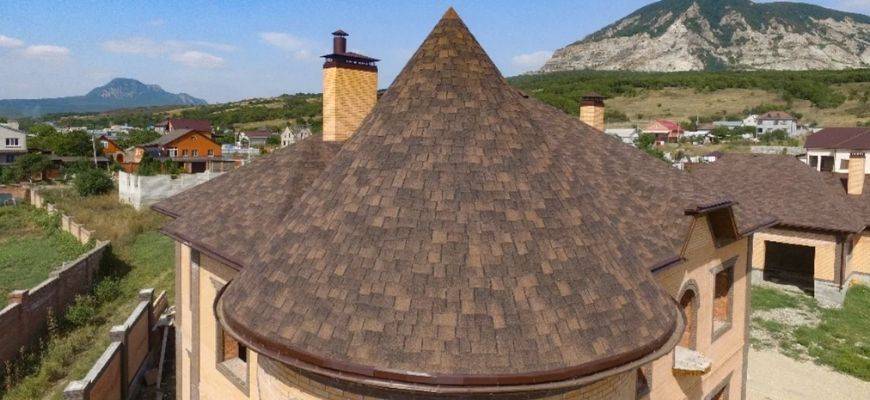

Коническая и купольная

Довольно экзотический вариант представляют собой конические и купольные системы. Они придают дому вид средневекового или сказочного замка. Можно предположить, что их основное предназначение – украшать строение. Обе сводятся к общему круглому варианту кровель.

Особенности проектирования

Требования к проекту с подобными навершиями — очень высокие. На круглую основу крыша должна установиться точно и четко. Особенность кровли: под ней не монтируют утеплитель, поэтому она сама должна быть надежной. В первую очередь это относится к проектированию стыков.

Варианты стропильной системы

Для купольной крыши используется только система из висячих стропил, наслонные не подойдут. При стандартном варианте собирается трехшарнирная арка из висячих ног. Нижним ребром они упираются в мауэрлат, который проходит поверх стен. Верхняя часть собирается в кольцевой прогон. Он устанавливается на опорной балке в центре.

Особенности монтажа

Монтаж требует точности и тщательности. Для создания каркаса используются:

  • Деревянные дугообразные стропила для купольной крыши. Для конусной подойдут прямые.
  • Металлический стальной профиль.
  • Алюминиевые трубы для дугообразной крыши, легко гнется и принимает нужную форму.

В качестве покрытия кровли используются только гибкие эластичные материалы: битумная черепица, кровельная сталь и другие.

Достоинства и недостатки

Хорошо противостоят непогоде, дождю, снегу, ветру. Существует возможность вписать мансардное помещение в круглую башню, но при условии, что там довольно много места. Обычно используется легкое кровельное покрытие.

Варианты проектирования

Конические, а также купольные навершия используются для строений круглой формы. Обычно, их пристраивают к основному зданию. Также они могут быть встроены в кровлю как один из ее элементов.

Укладка черепицы на треугольном и трапециевидном скатах

Для определения границ подрезки черепицы по центру накосной стропильной ноги временно устанавливают хребтовый брусок. Черепицу на трапециевидном скате укладывают снизу вверх и по возможности справа налево.

Рисунок 13 – Укладка черепицы на трапециевидном скате

Вдоль хребтового бруска черепицу подрезают по диагонали с зазором 1-3 см. Чтобы избежать использования маленьких треугольных обрезков, применяют половинчатую черепицу. Ее укладывают на расстоянии целой рядовой черепицы, тем самым сдвигая линию отреза на 15 см. Укладку черепицы на треугольном скате производят, начиная от центра вправо и влево по направлению к хребтам.

Рисунок 14 – Подрезка и укладка черепицы на хребтах

Виды кровельных уплотнителей

Уплотнители разделяют на профильные и универсальные. Применяют, в основном, три его вида:

  • Специализированный жесткий. При его изготовлении используют вспененный полиэтилен высокого давления (ПВД). Все ячейки, образованные профилем металлочерепицы закрываются. Существует отдельная прокладка для каждой модели листа перекрытия.
  • Универсальный, с самоклеящейся пленкой. Выполнен из пенополиуретана (ППУ).
  • Саморасширяющийся универсальный самоклеящийся. Поступает в продажу в виде сжатой пенополиуретановой ленты (ПСУЛ), пропитанной акрилат-полимерным составом.

Характеристики

Все уплотнители для кровли изготовляются из материала, не наносящего вред окружающей среде. И для них можно выделить общие свойства:

  • Устойчивы к ультрафиолету и воздействию окружающей среды.
  • Отличаются долгосрочностью в использовании без потери своих качеств.
  • Трудновоспламеняемы.
  • Легко переносят резкие перепады температуры.
  • Не поддаются воздействию агрессивных веществ, в том числе и химических.
  • Все без исключения являются водоотталкивающими.

Все уплотнители для кровли изготовляются из материала, не наносящего вред окружающей средеИсточник remontik.org

Необходимо сказать, что уплотнитель для кровли из профнастила имеет такие же свойства, как и для металлочерепицы или ондулина.

Жесткие прокладки, разработанные под отдельные модели профиля, обладают лучшими характеристиками в области шумоизоляции и теплозащиты. Это связано с тем, что эти свойства у вспененного полиэтилена лучше, чем у полиуретана. Также отличительной чертой является срок службы – до 90 лет.

Но, из-за неспособности материала «дышать», полностью отсутствует вентиляция под коньком. Для того, чтобы исправить эту важную способность, выпускают прокладки с высверленными отверстиями для циркуляции воздуха. Эта деталь, практически, уравнивает данный вид уплотнителя с другими.

А вот уплотнитель универсальный самоклеящийся для кровли работает как фильтр.

Он не позволяет осадкам и грязи проникать внутрь, а излишки теплого воздуха с конденсатом выпускает наружуИсточник optmir.by

Наибольшую популярность снискал у пользователей саморасширяющийся образец. Особенностью этой ленты является то, что после монтажа она в течении нескольких часов расширяется, заполняя все возможные углубления. Этот процесс может идти от 1 часа до 8. По завершению уплотнитель принимает форму профиля металлочерепицы, полностью герметизируя все щели.

Он также обладает свойствами фильтра, но в отличии от двух других, имеет немного меньший диапазон температур при эксплуатации: от -45 до 85 °C. Тогда как вышеописанные спокойно переносят перепад от -60 до 90 °C.

Замена стандартных прокладок

Некоторые строители могут применять и другие материалы, которые по сути уплотнителем для крыши не являются. Например, называемая аэроэлементом конька, специальная лента. Средняя ее часть, которая обладает способностью к вентиляции, располагается на стыке листов, покрывающих крышу, а липкие края плотно прилегают к поверхности металлочерепицы или профиля.

Замена стандартных прокладокИсточник novogradvolynskiy.flagma.ua

Еще применяют полиуретановый герметик или монтажную пену. Есть зимние образцы, которые выдерживают температурные перепады от -40 до 90 °C. Но для создания красивого и аккуратного стыка, необходимо вручную удалить излишки и покрасить конек. К тому же есть проблемы с вентиляцией.

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО!

В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Ограждающие конструкции крыши

Кровля – верхнее ограждение (оболочка) крыши, непосредственно подвергающееся атмосферным воздействиям. Предохраняет здание от проникновения атмосферных осадков.

Фронтон – торцевая часть крыши, часть фасада здания, ограждающая конструкция между скатами крыши. Служит для создания замкнутого помещения под крышей (чердака) и для его защиты от неблагоприятных воздействий окружающей среды. Фронтон отделен от от нижней части стены карнизами и, как правило, изготовлен из другого материала, чем стена, например, стена из бруса или кирпича, фронтон из досок.

Щипец (вимперг) – верх торцовой стены строения, имеющий остроугольную форму и находящийся между двумя скатами крыши, но, в отличие от фронтона, щипец не отделён от стены карнизом и образует с фасадом единую плоскость и изготовлен из одного материала. Если сравнивать щипец с фронтоном, то отличие будет, в отсутствии карниза, визуально разделяющего стену и фронтон, и материал фронтона может отличаться от материала стены.

Козырёк – мини крыша, которая располагается над торцевыми стенами под фронтонами и служит для предохранения стен от атмосферной влаги.

Свес крыши – наружная полоса ската крыши, выступающая за линию стены. Служит для предотвращения попадания атмосферных осадков на стены и составляет не менее 75-80 см. Свес крыши разделяют на фронтонный и карнизный.

Карниз крыши – это конструкция состоящая из свеса крыши и её закрывающей части снизу и сбоку. Карниз отличается от свеса тем, что полностью закрывает все элементы стропильной конструкции выходящие за линию стен. Карниз оберегает не только от атмосферных осадков, но и препятствует проникновению сырости и разной живности на чердак и в подкровельное пространство. Карнизы могут быть не только полностью частью крыши, но и частью стены. Карниз опоясывающий весь периметр стены называют – венчающий карниз. Например, когда карниз крыши переходит в козырек, отделяющий фронтон от стены. Софит – подшивная карнизная доска.

Расчёт высоты конька для крыши дома

Для вычисления высоты конька используются разные методы, но математический является наиболее популярным. В таком случае используется формула H=0,5×B×K. В этой формуле H-искомая высота кровельного конька, B-ширина здания, K-коэффициент зависимости от уклона крыши, который подбирают по таблице. С помощью данных показателей возможно самостоятельно рассчитать высоту конька, но также можно воспользоваться онлайн-калькуляторами, введя имеющиеся данные.

Таблица: значение коэффициента в зависимости от уклона кровли

Уклон кровли51015202530354045
Коэффициент0,080,170,260,360,470,590,790,861,0

Математический пример расчёт оптимален для скатных крыш, но по такому же принципу осуществляется расчёт высоты плоской односкатной кровли. Предварительно определяются все нужные параметры в зависимости от типа, конструкции кровли, что должно быть указано в проекте.

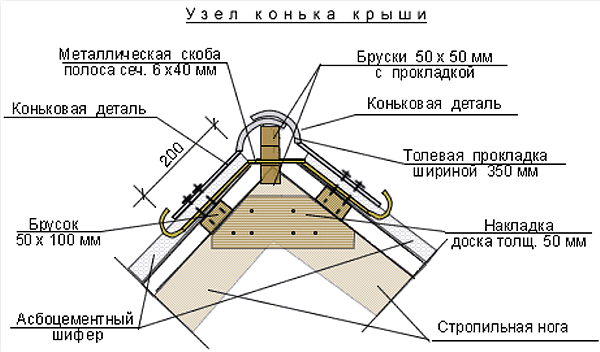

Работа для «настоящего» конька

Коньком считается горизонтальное ребро скатной крыши, расположенное в ее вершине. Простым обывателям он представляется металлической планкой или своеобразной окантовкой, собранной из черепичин или фасонных кровельных деталей. На самом деле это сложная система, в обязанности которой включены следующие функции:

  • Защита деревянных составляющих стропильной системы от атак атмосферной воды и от срыва покрытия порывистым ветром.
  • Предотвращение проникновения пыли, насекомых, опавшей листвы и прочих загрязнений в подкровельное пространство.
  • Обеспечение свободной циркуляции воздушных потоков по продухам, устроенным в кровельном пироге скатов.

В двухскатных, ломаных, вальмовых и полувальмовых конструкциях конек повторяет форму одноименного прогона и равен его длине. Однако установкой конька завершается строительство не только крыш с наслонными стропилами. Последние по конструктивным условиям обязаны опираться верхом на прогон, т.е. на коньковую балку или доску.

Коньки на равных правах устраиваются и на крышах, не имеющих прогона в качестве основной опоры стропильной системы. Их сооружают поверх кровли конструкций висячей категории, построенных на объекте или собранных из готовых стропильных ферм.

Вальмовые углы также обустраивают по принципу установки коньков. По сути, ребра выпуклых углов крыши тоже смело можно отнести к коньковой категории, только расположенной не горизонтально, а под углом.

К тому же стартовые и рядовые фасонные детали для вальмовых ребер и коньков выпускаются равнозначной конфигурации и размеров. Только для точки сопряжения ребер производятся специальные вальмовые элементы.

Работы по обустройству вальм и коньков проводятся по аналогии. Существенная разница лишь в том, что на крышах с указанными выпуклыми ребрами сначала монтируют завершающие детали на вальмовые выступы, а затем сооружают конек. Его края должны перекрывать «окантовку» наклонного угла, чтобы стекающая по скатам вода не просачивалась в чердачное пространство.

Виды коньковых элементов

В сооружении коньков по скатным крышам применяются изделия и фабричного, и собственноручного производства. Способы и материалы для обустройства определяет тип кровельного покрытия:

  • При применении битумной черепицы конек устраивают из гибких коньковых элементов, поставляемых в комплектации с кровлей или нарезанных самостоятельно из рядовых гонтов.
  • При использовании кровельной стали, профнастила, металлочерепицы конек покрывается металлической планкой, которую приобретают в готовом виде или изготавливают из листовой стали своими руками.
  • При применении глиняной, керамогранитной, песчано-цементной и полимерной черепицы, натурального шифера, асбестоцементных волнистых листов и плиток конек сооружают путем поштучной укладки коньковых деталей, изготовленных производителем покрытия.

Детали конька для обустройства черепичных и шиферных крыш можно сделать собственноручно посредством заливки цементно-песчаной смеси в заранее сделанную по конкретному размеру форму. Однако означенный нелегкий труд не порадует экономической целесообразностью, и к качеству изделий наверняка будет немало претензий.

Цвет самостоятельного произведения однозначно не совпадет с колоритом кровли. Потому что без сведений о точной рецептуре приготовления смеси практически невозможно подобрать пропорции компонентов и красящих пигментов.

Утрамбовать смесь в форме идеально без промышленного виброоборудования тоже не получится. Значит, о необходимой плотности изделия не может быть речи. Низкая плотность – это избыток пор, из-за которого снижаются водоотталкивающие свойства и морозоустойчивость.

Зато производство планок для устройства конька крыши, покрытой профилированным металлом, вполне доступно усердным умельцам. Все дело заключается в раскрое листовой стали согласно требующимся размерам и в формовке деталей с помощью гибочного станка.

Оптимизировать итоги раскроя и гибки поможет профнастил в роли исходного материала. Наличие гофр определит рисунок будущего конька, правда, может увеличить расход, если складки не будут безукоризненно соответствовать размерам изготавливаемой детали.

Следует помнить, что при раскрое нужно оставить по 1 см запаса вдоль обеих сторон. Их необходимо загнуть внутрь для создания края с защитной кромкой. Форма коньковой планки в сечении может повторять один из фигурных промышленных вариантов или напоминать обычный металлический уголок.

Самодельные или фабричные металлические коньковые планки могут применяться при обустройстве крыш с мягким покрытием, если такое экстерьерное решение не упростит и не ухудшит внешний вид постройки. В кровельных системах с битумной черепицей планки нередко используют в качестве деталей усиления конька с последующей укладкой поверх гибких гонтов.

Формы планок

Коньковые планки имеют стандартную толщину, которая составляет 1,5-2,5 мм. Но при определении оптимального значения этого параметра необходимо учитывать толщину кровельного материала. Например, если планируется укладывать профлист или металлочерепицу толщиной 1,5 мм, то и коньковая планка должна иметь аналогичный размер.

Многие известные компании при продаже конька включают в комплектацию специальные крепежные элементы для его установки. Однако если случилось так, что в комплекте крепежа не оказалось, то под эти цели можно приспособить:

  • обычные длинные саморезы;
  • гвозди со специальными подкладками под них.

Не стоит забывать и о внешнем оформлении конька, который должен иметь цвет и форму, соответствующую дизайну дома или крыши.

Предлагаемые сегодня планки могут быть выполнены в различных вариантах форм.

Планки полукруглой формы

Специалисты ставят их на второе место по популярности. Их часто выбирают для соединения скатов двухскатной крыши. Из-за особенностей формы они позволяют без особых усилий сглаживать стыки, что визуально придает крыше более пологую форму без острых линий. Особенно ценятся эти планки тем, что обеспечивают надежную защиту кровельной конструкции от попадания мусора и осадков внутрь. Но для защиты подкровельного пространства от влаги придется перед монтажом планки уложить на основание специальную подкладку-уплотнитель.

Прямоугольные

Еще один вариант формы планок, который на сегодняшний день является самым распространенным – прямоугольный. Главным преимуществом является то, что их можно установить на любую двускатную кровлю вне зависимости от характеристик углов схождения стыков. Если сравнивать планки этой формы с ранее рассмотренным вариантом, то здесь все планки достаточно плотно примыкают к скатам. К тому же их можно устанавливать без использования дополнительных подкладок.

Особая форма этих коньков обеспечивает вентиляцию кровли. Еще они достаточно недорогие и уже давно подтвердили свое высокое качество и надежность. Если вспомнить, то до XX века на многих домах использовались именно коньковые планки этой формы.

Специальные декоративные планки

Есть у них и другое название — узкие. Они не так популярны из-за наличия у них серьезных недостатков: выше перечисленным вариантам планок они уступают по практичности, имеют небольшие размеры и не в состоянии обеспечить надежную защиту кровельным конструкциям. Поэтому чаще всего их приобретают в качестве декоративного элемента. Но, поскольку покупателям необходим функциональный элемент, то на крышу их устанавливают редко. Чаще всего их используют для украшения небольших конструктивных элементов. И, несмотря на то, что они предназначены только для декоративного использования, стоимость их довольно высока.

Для четырехскатной крыши производители предлагают специальные планки-ответвители. Наиболее характерная для них форма — в виде буквы «У» или «Т».

Но поскольку нас интересуют планки для двускатной кровли, подробно описывать методику расчёта размеров этих планок мы не будем.

Планки этого типа могут комплектоваться рядом дополнительных элементов — специальными вентиляционными планочками, уплотнителями и др. Наиболее функциональными можно считать коньковые планки, которые оснащены дополнительными уплотнителями. При условии грамотно выполненной установки они гарантируют надежную защиту кровли от влаги и осадков.

Однако обращаться с этим уплотнителем нужно крайне осторожно, поскольку он очень восприимчив к механическим воздействиям, в результате может легко деформироваться. Функциональные возможности прочих дополнительных элементов ограничены, поскольку в основном они предназначены для придания эстетических свойств коньку

Теперь, когда мы получили общее представление о видах коньков, их формах, можно более подробно ознакомиться со схемой расчёта их высоты.

Виды

На сегодняшний день можно встретить следующие разновидности коньков:

  • ребровой;
  • угловой;
  • конусный;
  • полукруглый;
  • рельефный;
  • фигурный.

Форма не имеет особого значения и в первую очередь зависит от предпочтений владельца дома. Ответить однозначно, какой должен быть установлен конек на конкретной кровле, нельзя. Нужно представить, что будет лучше всего на ней смотреться.

Конечно, полукруглый смотрится изящно и необычно, но он лучше подойдет крыше, стропила которой образуют тупой угол. Фигурный или рельефный смотрятся особенно утонченно. Но их стоимость значительно выше, а самостоятельно изготовить их почти невозможно.

Простые же можно изготовить своими руками – достаточно найти чертеж конька крыши в интернете. А тратить лишние деньги на покупку элемента, который практически невозможно рассмотреть, не поднявшись на крышу или не вооружившись биноклем, многие владельцы домов считают нецелесообразным. Так что правильный конек крыши можно выбирать самостоятельно, не опасаясь выбрать неподходящий.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса

Длина дома минус его ширина

Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции) Формула для расчета длины центральных стропилТеорема Пифагора
Длина рядовых стропилРассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил Формула для расчета угла наклона рядовых стропил Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил Формула для расчета длины диагональных стропил Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила) Первое короткое стропило Чертеж для расчета 1-го короткого стропила вальмовой крыши
  Второе короткое стропило Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши Формула для расчета площади вальмовой кровли Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Высота дымохода относительно конька крыши СНиП ↑

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

  • на месте расположения трубы по отношению к коньку;
  • уклоне скатов;
  • на наличии вблизи дома объектов или деревьев, которые выше его;
  • интенсивности нагрузок ветра и снега, характерных для данной местности.

Совет
Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

  • Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
  • Скатная кровля. Пусть L= расстояние от коньковой планки. При
  • L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
  • 1.5 < L< 3 м, труба предполагается выше этих элементов;
  • L > 3 м, то параметр определяют по воображаемой линии, составляющей 10◦ с линией горизонта.

Монтаж крыши

  • Монтажные работы проводят, начиная с уровня мауэрлата или армирующего пояса.
  • Далее устанавливают жесткими креплениями стропильные ноги, крепят их к стене.
  • Усиление конструкции проводят с помощью стоек, прогонов, выкладываются поперечные лежени и подкосы, крепятся ригеля.
  • Когда стропильная конструкция установлена, на нее выстилается и закрепляется гидроветроизоляционный материал.
  • Далее укладывается контробрешетка и обрешетка, сплошная или разреженная. Они обеспечивают вентиляционное пространство для кровли, а также дома в целом.
  • Если используется утепленная кровля, внутри обрешеточного слоя помещают «кровельный пирог» из паро- и теплоизоляции.
  • Поверх обрешеточной конструкции можно выкладывать кровельный материал.

Дополнительные материалы

Во-первых, нам понадобится уплотнитель, заполняющий всё пустое пространство между планками металлочерепицы и деревянным брусом.

Первый рассчитан на стойкую защиту, достаточную вентиляцию и фильтрацию пыли, мелкого сора, Второй – когда важнее вентиляция, чем защита от влаги. Третий актуален в местностях, где постоянно выпадают осадки. Как правильно выбрать уплотнитель под металлочерепицу? Всё зависит от местности, рекомендаций производителя, а также личных предпочтений. Главное правило – на уплотнителе не стоит экономить.

Во-вторых, коньковая лента – элемент гидроизоляции. Смонтированный конёк каждодневно испытывает перепады температуры и, как следствие, накопление влаги в своей полости.

В-третьих, вентиляционная планка. Основное назначение – создание сквозного пространства для вентиляции крыши.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
