Устройство конька вальмовой крыши — назначение, расчет высоты и длины, монтаж

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

  • лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
  • древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
  • материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Конструкция четырехскатной крыши и установка стропильной системы

Теперь, когда готов проект и у вас на руках есть чертежи четырехскатной крыши, можно приступать к устройству стропил системы крыши. Монтаж можно осуществлять несколькими способами – висячим и наклонным.

Наклонный способ более экономичен и не так сложен при возведении. При возведении стропильной системы необходимо учитывать элементы, которые обязательно присутствуют в каждой конструкции:

  • накосные или диагональные стропила. В готовой конструкции их устанавливают так, чтобы они имели упор. Обычно упирают в мауэрлат и следующую пару стропильных ног;
  • мауэрлатом называют нижнюю опору для стропил;
  • прогоном-балку, которую используют как дополнительную опору, располагают обычно параллельно мауэрлату;
  • укороченные стропильные ноги, также используют для упора в мауэрлат и стропильные ноги;
  • стойки и подкосы используются для сооружения конструкции с многопролётностью, в этом случае необходимо ещё установить несколько опор на накосную ногу;
  • ригели. Помогут если появились распоры. Обычно это происходит, если стропильная система четырёхскатной крыши при монтаже была установлена неправильно;
  • лежень используют в качестве опоры для подкосов и стоек;
  • шпренгель применятся как дополнительный элемент стропильной опоры.

Этапы работы

Первым делом, для равномерного распределения нагрузки от стропильной системы, кровельного покрытия и выпадения осадков в зимний период, на несущие стены укладывают опору для стоек и мауэрлат. Опору для стоек устанавливают на несущие перегородки. На эти опоры потом будут устанавливать опорные стойки. Здесь не обойтись без водяного уровня, при помощи которого выравнивают опорные стойки и закрепляют подпорами из досок. Крепят стойки с помощью металлических уголков. В зависимости от того, монтаж какой крыши выполняют, учитывают и необходимую расстановку стоек.

При монтаже стропильной системы для вальмовой крыши, стойки располагают в один ряд, а расстояние между ними должно быть не более двух метров. Если происходит монтаж шатровой конструкции, то тут стойки располагают по диагонали с одинаковым расстоянием от угла. На стойки потом укладывают прогоны и закрепляют их с помощью уголка на саморезы. Далее устанавливают диагональные стропила с шагом от 0,5 до 1,5 метра. Профессиональные плотники советуют изготавливать стропила из двух досок, объединённых в толщину, так как именно эти элементы конструкции испытывают нагрузку. Их упирают верхней стороной на стойку, а нижней на угол мауэрлат.

Далее нужно заполнить расстояние между стропилами. Для этого прекрасно подойдут укороченные стропильные ноги. Наибольшую нагрузку получает нижняя четверть диагональных стропил, поэтому рекомендуют под них установить дополнительные элементы стропильной опоры. Их ставят, как и коньковые стойки, на усиленные балки. На готовую конструкцию стропильной системы четырёхскатной крыши делают обрешётку, с последующим укладыванием на неё кровельного материала.

Преимущества и недостатки четырёхскатной конструкции

Если сравнивать четырёхскатную конструкцию с классической двускатной, сразу можно выделить ряд преимуществ и недостатков. К преимуществам относятся:

  • благодаря мансардным крышам можно переоборудовать чердачное помещение в жилое, что значительно увеличит жилую площадь дома;
  • четырёхскатная крыша за счёт особенности своей конструкции не подвержена временным деформациям;
  • утепляя кровельный материал при монтаже, вы тем самым улучшаете теплоизоляцию всего дома, это экономия на отоплении;
  • за счёт низких углов наклона конструкции, такие крыши лучше противостоят разным погодным изменениям;
  • благодаря своему необычному дизайну, конструкция смотрится очень красиво и придаст изюминку любому помещению.

К недостаткам, пожалуй, можно отнести такие моменты:

  • учитывая, что конструкция четырёхскатной крыши сложнее, чем двускатной, при монтаже она вам обойдётся дороже. Но опять же, благодаря ей можно не делать кирпичную кладку;
  • скаты, расположенные с четырех сторон, забирают часть жилого помещения с коротких торцов;
  • ещё одним недостатком считается то, что мансардные окна, которые устанавливаются, во время дождя могут стать причиной появления лужи на полу. Но опять же, только в том случае если вы забыли их закрыть. При желании даже в мансардную крышу можно установить обычные вертикальные окна.

Финишное покрытие пирог из металочерепицы

При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.

Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.

Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.

Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.

Работы ведутся по схеме:

• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.

• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.

• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.

• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.

• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.

Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.

Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.

При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.

Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.

Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.

Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Дополнительные факторы, используемые при расчете

Определяя размер основания крыши, надо учесть на какую часть постройки будет опираться кровельная система. Это зависит от строительного материала, выбранного для возведения стен дома:

  • шатровая крыша деревянного дома опирается на верхнюю обвязку;
  • в каменных или кирпичных постройках опорой служит мауэрлат;
  • если возведение четырехскатной конструкции намечено для сруба, то основной опорой будут верхние вереницы.

Со стенами разобрались, теперь переходим к стропилам:

  1. Стропильная система имеет определенный шаг установки. При длине стропил до 3 м расстояние между ними выдерживают 1–1,35 м.
  2. Если длина элементов от 3 до 4 м, то шаг составляет 1,4–1,7 м.
  3. Для стропил длиной от 4 до 6,5 м расстояние между элементами составляет 1,1–1,35 м.
  4. Большие стропила длиной от 6,5 м монтируют шагом 1,1–1,4 м.

Следующим важным показателем является определение угла скатов. Шатровая крыша обычно выстраивается с углами скатов от 40 до 60о. Эти показатели могут быть изменены, в зависимости от используемого кровельного материала:

  • если четырехскатная крыша будет укрыта черепицей, то скаты монтируют под углом 30о;
  • для асбестоцементного шифера можно выдержать уклон от 14 до 60о;
  • самым маленьким уклоном скатов обладает кровля из рулонного материала, что составляет 8—18о.

Правильный учет всех этих параметров поможет соорудить прочную шатровую крышу. Хотя надо отметить, что такие расчеты лучше доверять специалистам, иначе мелкая оплошность может нарушить дисбаланс конструкции, что приведет к ее быстрому разрушению.

Конструктивные особенности вальмовой крыши

Наличие четырех скатов, наклоненных к каждой стороне дома, обеспечивают конструкции обтекаемую форму и, соответственно, высокую сопротивляемость ветровой нагрузке. Поэтому в регионах с частыми и сильными ветрами такая конструкция является весьма распространенной.

Для снежных районов такая кровля тоже вполне приемлема, так как с нее легко скатываются массы снега, практически не нагружая несущие конструкции крыши.

Но если снега выпадает очень много, а угол наклона при этом высокий, то возможно его схождение лавиной. В этом случае для обеспечения безопасности людей лучше предусмотреть установку снегозадержателей, которые смогут регулировать этот процесс.

С классической двускатной крышей вальмовую кровлю роднит наличие двух длинных боковых скатов, а отличает отсутствие фронтонов, вместо которых устраиваются две наклонные треугольные плоскости, направленные к карнизу.

Еще одной конструктивной особенностью является наличие двух вершин, для соединения которых укладывается конек, но в шатровых крышах его нет, так как все вершины треугольников сходятся в одной точке.

Вальмовые крыши имеют достаточно большое видовое разнообразие. В классическом варианте кровля спускается к карнизу, но не всегда.

Если же вальма (треугольный элемент крыши) делается только в верхней части конструкции, то такая кровля называется полувальмовой.

Особняком можно выделить «датские крыши», характерным признаком которых является то, что в верхней трети крыши имеется маленький фронтон с опорой на стропила.

Это позволяет рационально использовать эти конструктивные особенности, например, для устройства окон или вентиляционных элементов. Большие преимущества предоставляются владельцам домов, остановившим свой выбор на такой кровле при обустройстве мансардного уровня.

Почему крыша вальмовая?

Непосредственно слово «вальм» имеет финское происхождение и буквально переводится как «стог сена». В конструкции такой крыши вальмой чаще всего называют треугольный элемент кровли, который примыкает к торцевой части здания.

Но встречается и другое определение вальмы, исходя из которого так называют ребра, то есть конструктивный элемент кровли, образуемый двумя смежными плоскостями, чаще всего треугольной и трапециевидной.

Таким образом получается, что вальмовыми можно называть крыши, скаты которых ограничены такими ребрами и, соответственно, такую кровлю можно считать противоположной другой форме конструкции – ендовой, в которой также имеется наклонное «ребро», но не с внешним углом, а с внутренним.

Иногда можно встретить и другое название вальмовой крыши: конверт, появившееся, скорее всего, из-за своеобразной геометрии конструкции, напоминающей по форме и линиям почтовое отправление.

Карнизная часть вальмовой крыши всегда имеет небольшой свес, который придает завершенный вид кровле и выполняет функцию защиты стен дома от осадков. А другое альтернативное название — четырехскатная крыша — совсем простое, полученное по числу скатов.

Функциональные особенности

Возведение кровельного конька имеет свои нюансы. Этот конструктивный элемент — не только украшение и эстетическое дополнение внешнего вида крыши, он играет очень важную роль, обеспечивая правильную работу всего пирога кровли.

Сегодняшняя крыша – это сложная многослойная система, включающая слои гидроизолятора, утеплителя, пароизолятора. Кровельный пирог включает еще и вентзазоры. «Подушка» воздуха, образующаяся между слоем теплоизоляции и покрытием крыши, формирует еще один вспомогательный барьер. Он расположен между слоем утеплителя и атмосферой, и обеспечивает выравнивание температурного режима, изменяющегося в результате теплопотерь из комнат домостроения в зимнее время и излишков тепла при нагревании крыши в жаркое время года.

Поэтому в зимнее время крыша не разогревается, препятствуя подтаиванию снежных масс и формированию льда на кровле, а летом не происходит, перегрев чердачного помещения, мансарды и прочих комнат домостроения.

Важно не только сформировать вентзазор, но и обеспечить эффективное и непрерывное циркулирование воздушных масс в нем. Для этого подшивка свесов карниза делается перфорированным софитом, досками, смонтированными с щелевыми зазорами, прочими стройматериалами с установкой вентрешеток

На кровле конек вальмовой крыши закрепляется так, чтобы воздух поступал свободно в вентзазор кровельного пирога. Циркуляция воздушных потоков позволит вывести в атмосферу из-под кровли излишнюю жидкость, не позволив ей накапливаться в утеплительном слое и деревянных деталях стропильного каркаса.

Технические характеристики вальмовой крыши

Конструктивно четырехскатная крыша состоит их плоскостей, которые пересекаются друг с другом. Две из них – торцевые – по форме треугольники. Фасадные скаты имеют форму трапеции. На них приходится большая площадь пространства кровли. Уклон скатов варьируется в пределах 15-60 градусов. Условия выбора угла наклона кровли определяются тремя критериями.

Во-первых, учитывается климатическая зона, в которой осуществляется строительство дома с четырехскатной кровлей. Если на данной географической территории в течение года выпадает большое количество осадков, необходимо выбирать угол наклона кровли не менее 45 градусов. Меньший угол наклона подходит для зон с сухим и жарким климатом. Если присутствуют высокие ветровые нагрузки, угол наклона кровли не должен превышать 30 градусов.

Во-вторых, важно учитывать, какой кровельный материал будет использоваться для покрытия крыши. Для рулонных материалов следует предусмотреть угол наклона до 25 градусов

При применении модульных листов (черепицы) угол наклона должен быть от 15 градусов и выше

Металлочерепицу или шифер специалисты кладут на обрешетку, угол наклона которой составляет от 25 градусов

При применении модульных листов (черепицы) угол наклона должен быть от 15 градусов и выше. Металлочерепицу или шифер специалисты кладут на обрешетку, угол наклона которой составляет от 25 градусов.

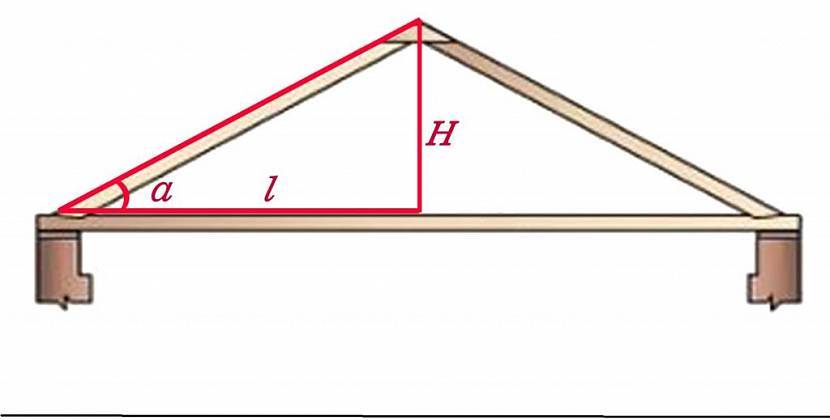

«α» – показатель угла наклона скатаИсточник assz.ru

В-третьих, должен учитываться и желание сделать под крышей жилое помещение. Когда планировка проекта предполагает наличие мансарды, угол наклона должен быть максимально допустимым – 65 градусов. Чем больше этот показатель, тем сложнее конструкция. В такой ситуации возникает потребность в покупке большего количества строительного материала. А это увеличивает смету.

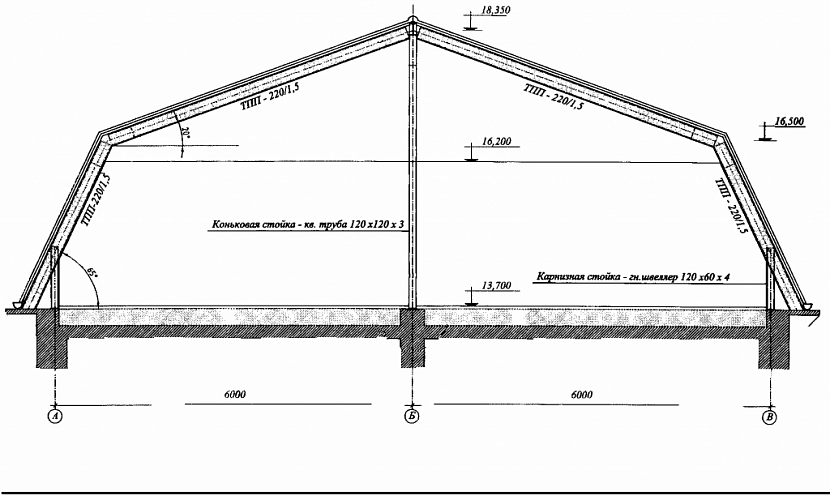

Угол наклона ската 65 градусовИсточник dachnaya-zhizn.ru

Конструкция вальмовой кровли формируется благодаря следующим элементам:

  1. Конек – горизонтальное ребро, расположенное в самой верхней точки кровли. Он является частью опорной системы, на которую крепится обрешетка.
  2. Скаты – верхняя часть конструкции здания, которая защищает строение от непогоды.
  3. Фронтальные свесы – участки кровли, которые помогают отводить падающие осадки от стен дома.
  4. Стропильная система – несущая конструкция, которая состоит из наклонных стропильных ног, вертикальных стоек и подкосов. Для ее создания подходят только породы деревьев с прочной древесиной. Чаще всего для этих целей выбираются хвойные породы.
  5. Водосточная система – совокупность различных элементов, устанавливаемых в определенной последовательности для сбора влаги, стекающей с крыши и ее отвода дальше от фасадов одноэтажных домов с вальмовой крышей. Ее предназначение – защита фундамента здания от воздействия влаги.
  6. Снегозадержатели (уголковые, трубчатые, решетчатые, точечные) – элементы безопасности кровельной системы, которая помогает удерживать на крыше снег и предотвращать сход больших лавин. Они делят их на более мелкие и делают их менее опасными.

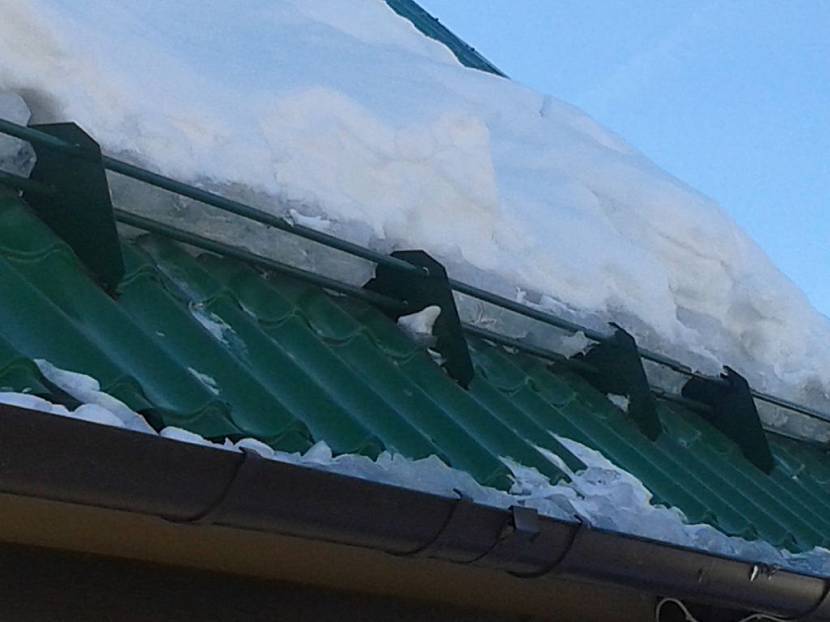

Снегозадержатель на вальмовой крыше. На фото виден пример работы описываемого элементаИсточник dobornyeelementy.ru
